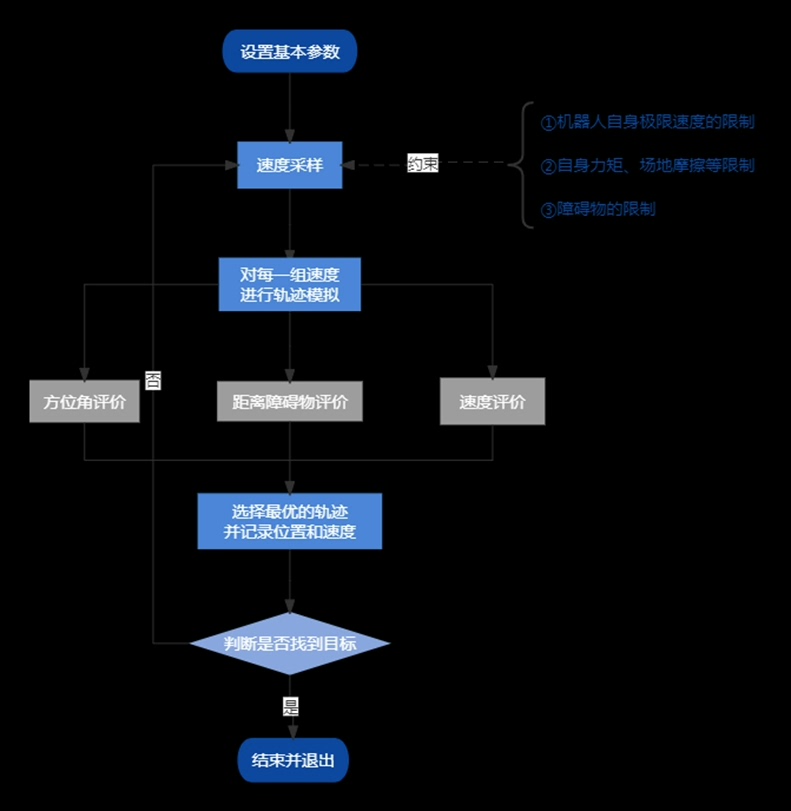

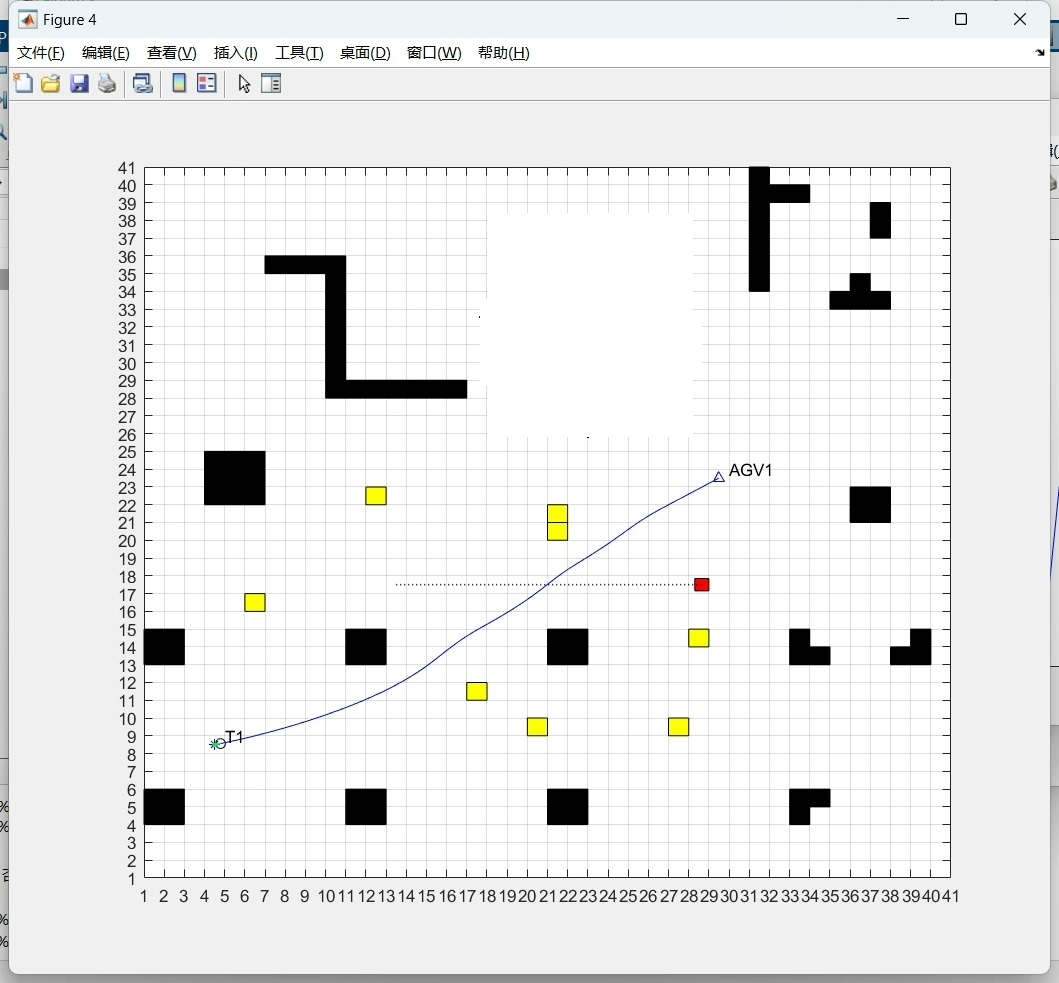

基于动态窗口算法的AGV仿真避障 可设置起点目标点，设置地图，设置移动障碍物起始点目标点，未知静态障碍物 动态窗口方法(DynamicWindowApproach) 是一种可以实现实时避障的局部规划算法，通过将轮式机器人的位置约束转化为速度约束，根据约束进行速度采样，并由一系列的选定速度的动作生成轨迹，结合评价函数选择评分最高的轨迹，实现执行最优速度的问题。 黄色是静态障碍物，红色是可移动障碍物

1. 系统概述与设计理念

多AGV动态窗口避障系统是一个基于MATLAB开发的综合性机器人路径规划仿真平台。该系统深度融合了全局路径规划与局部实时避障算法，构建了一个完整的AGV导航解决方案。系统核心设计理念在于通过分层决策架构实现多AGV在复杂环境中的协同作业——A*算法负责宏观层面的全局路径指引，而动态窗口算法（DWA）则处理微观层面的实时避障与运动控制。

基于动态窗口算法的AGV仿真避障 可设置起点目标点，设置地图，设置移动障碍物起始点目标点，未知静态障碍物 动态窗口方法(DynamicWindowApproach) 是一种可以实现实时避障的局部规划算法，通过将轮式机器人的位置约束转化为速度约束，根据约束进行速度采样，并由一系列的选定速度的动作生成轨迹，结合评价函数选择评分最高的轨迹，实现执行最优速度的问题。 黄色是静态障碍物，红色是可移动障碍物

系统支持用户自定义环境配置，包括栅格地图构建、静态障碍物布置、动态障碍物轨迹规划以及多AGV任务分配。特别值得关注的是，系统引入了AGV优先级机制，确保在多AGV可能发生路径冲突时，能够按照预设优先级进行智能调度，避免死锁和碰撞情况的发生。

2. 核心功能模块详述

2.1 环境建模与地图管理系统

系统采用离散化的栅格地图表示工作环境，每个栅格单元对应实际环境中的特定区域。地图管理系统具备以下核心功能：

• 多类型地图元素支持：系统定义了完整的语义地图体系，包括自由通道(0)、静态障碍物(1)、AGV起点(2)、AGV目标点(-1)以及未知静态障碍物(-2)。这种分类体系为后续的路径规划算法提供了清晰的环境认知基础。

• 动态地图更新机制：系统支持运行时动态修改地图状态，特别是在处理未知障碍物时，能够实时更新环境信息并影响AGV的决策过程。

• 可视化渲染引擎：通过MATLAB图形系统实现地图的实时可视化，不同地图元素采用差异化渲染策略——障碍物以实心黑色方块标示，AGV起点使用蓝色三角标记，目标点采用绿色圆圈，移动障碍物路径则用红色虚线显示。

2.2 全局路径规划子系统

基于改进型A*算法的全局路径规划子系统负责为每个AGV计算从起点到目标点的最优路径：

• 启发式搜索优化：传统的A*算法在本系统中得到了多方面改进。搜索方向从经典的8方向缩减为5方向，在保证路径质量的同时显著提升了搜索效率。同时，算法避免了斜向穿越障碍物顶点的危险行为，增强了路径的安全性。

• 路径平滑处理：系统实现了多级路径优化机制，通过直线化检测和冗余节点剔除，将原始的折线路径转化为更加平滑、适合AGV实际运动的轨迹。这种处理不仅减少了AGV的不必要转向，也提升了运行效率。

• 自适应评价函数：全局规划的评价函数引入了距离权重因子，使得路径搜索过程能够更好地平衡路径长度与安全性的关系。

2.3 局部实时避障核心引擎

动态窗口算法(DWA)构成了系统的局部避障核心，该模块实现了以下关键功能：

• 速度空间采样：算法首先基于AGV的当前运动状态和动力学约束，计算出可行的速度搜索空间。这个动态窗口综合考虑了AGV的最大速度、加速度限制以及制动距离等物理约束。

• 多轨迹预测评估：对于速度空间中的每个候选速度对(线速度和角速度)，系统都会模拟生成对应的预测轨迹，并从三个维度进行综合评估：

• 目标导向性：评估轨迹朝向目标点的程度
• 安全距离性：评估轨迹与障碍物保持的安全距离
• 运动效率性：评估轨迹的运动平滑度和前进速度

• 最优决策机制：通过对所有候选轨迹的加权评分，系统选择综合得分最高的轨迹作为当前控制周期的执行方案。这种机制确保了AGV在复杂环境中能够同时兼顾目标趋近、障碍规避和运动效率。

2.4 多AGV协同调度系统

系统支持多AGV同时运行，并通过优先级机制实现协同调度：

• 冲突检测机制：系统实时监控所有AGV的相对位置和运动状态。当两个AGV之间的距离进入设定的安全阈值(如3米)范围内，且它们的运动方向存在交汇可能时(通过方向夹角判断，如小于100度)，系统即判定存在潜在冲突。

• 优先级仲裁策略：预设的AGV优先级(如AGV1 > AGV2 > AGV3)在冲突发生时起到决策作用。低优先级AGV将主动进入暂停状态，等待高优先级AGV通过冲突区域。这种策略虽然简单，但在实际应用中能够有效避免死锁和碰撞。

• 非对称避让行为：高优先级AGV继续按照原定规划路径行驶，几乎不受低优先级AGV存在的影响，而低优先级AGV则需要承担主要的避让责任。这种非对称设计确保了系统整体运行效率。

2.5 动态障碍物处理模块

系统对动态障碍物的处理体现了环境适应能力：

• 移动障碍物轨迹规划：用户可以通过图形界面设置移动障碍物的起点和终点，系统内部使用A*算法为移动障碍物规划行进路径，确保其运动符合环境约束。

• 实时轨迹插值：移动障碍物的路径会被离散化为密集的轨迹点序列，每个控制周期按照预设速度沿轨迹移动。这种细粒度的控制使得AGV能够准确预测动态障碍物的短期运动趋势。

• 多障碍物类型统一处理：系统将静态障碍物、未知障碍物和动态障碍物统一纳入DWA的评价函数中，通过距离场计算实现一致的避障响应，简化了算法架构的同时保证了系统的可靠性。

3. 系统工作流程深度解析

系统的运行遵循严格的状态机流程，确保各个模块协调工作：

3.1 初始化阶段

系统启动后首先进行环境初始化：加载栅格地图数据，解析障碍物分布，初始化图形显示系统。这一阶段构建了完整的静态环境模型，为后续的路径规划和运动控制奠定基础。

3.2 交互配置阶段

用户通过图形化界面完成各项配置任务：设置各个AGV的起点和目标点，定义移动障碍物的运动轨迹，标记未知静态障碍物的位置。系统在这一阶段提供了丰富的视觉反馈，确保用户准确理解当前的环境状态。

3.3 多AGV并行执行阶段

这是系统的核心运行阶段，每个AGV独立运行以下循环过程：

1. 环境感知：AGV获取当前位置、方向信息，并检测周围障碍物状态（包括静态障碍物、其他AGV和动态障碍物）

1. 动态窗口计算：基于当前运动状态和物理约束，确定可行的速度搜索空间

1. 轨迹生成与评估：对速度空间进行采样，生成候选轨迹并进行多目标优化评估

1. 最优控制选择：选择综合评分最高的速度对作为当前控制输出

1. 状态更新与冲突检测：更新AGV位置和姿态，检测与其他AGV的潜在冲突并执行优先级仲裁

1. 可视化更新：实时刷新图形界面，显示AGV当前位置、历史轨迹和规划路径

3.4 仿真终止与性能分析

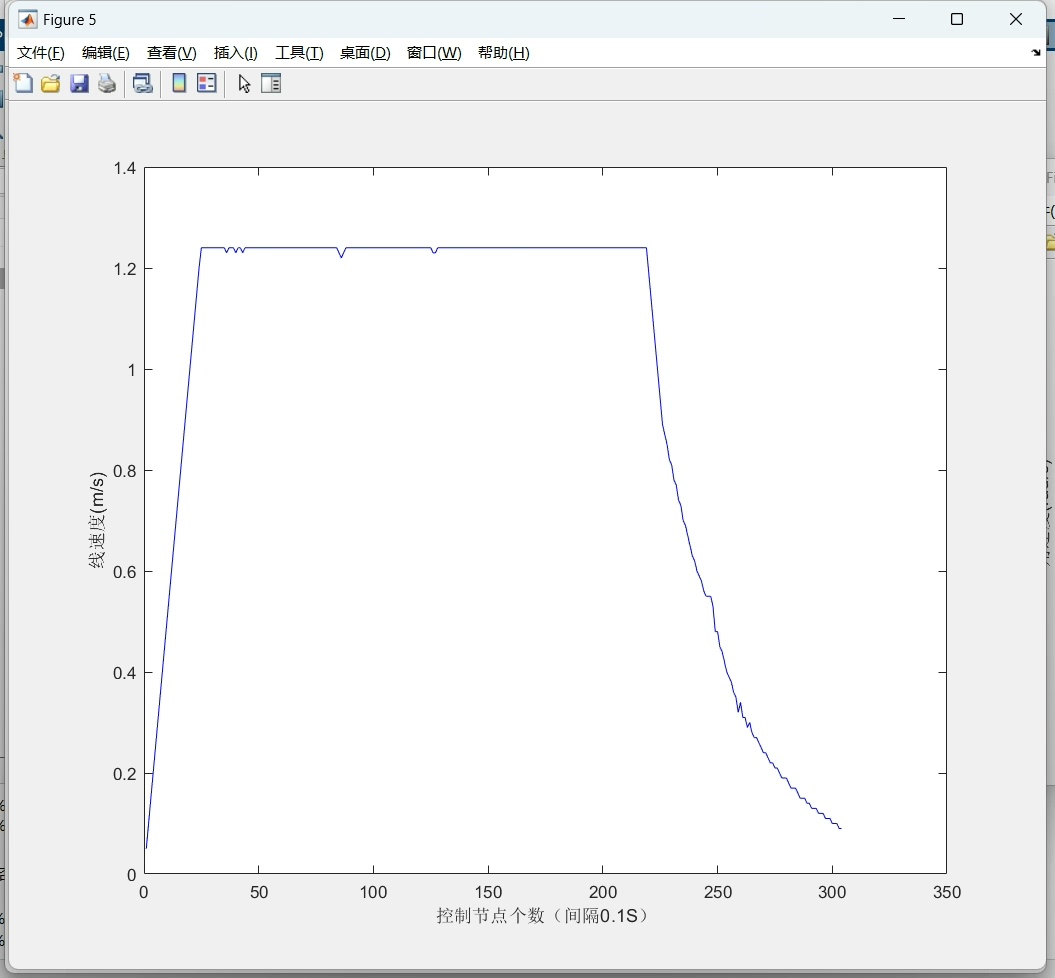

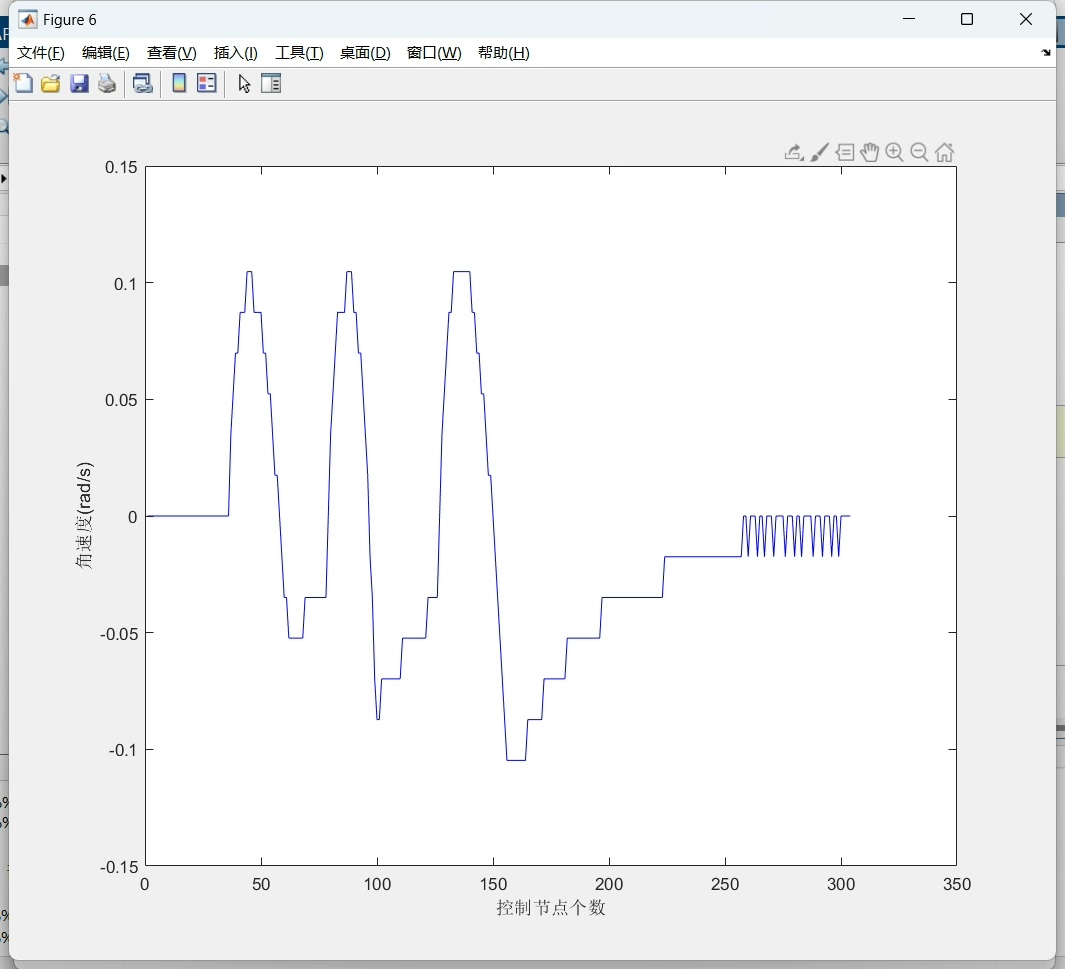

当所有AGV到达各自的目标位置后，系统自动终止仿真过程，并输出详细的性能统计数据，包括每个AGV的实际路径长度、运行时间、平均速度等关键指标。这些数据为用户评估系统性能和进行参数调优提供了重要依据。

4. 系统特色与技术创新

4.1 分层规划架构

系统采用的全局规划与局部避障相结合的分层架构，既保证了路径的全局最优性，又提供了应对动态环境的实时响应能力。这种架构在实际机器人导航系统中被广泛认可为最佳实践。

4.2 完整的障碍物处理体系

系统对障碍物的分类处理展现了工程实践的完整性：静态障碍物构成环境的基础约束，未知障碍物考验系统的鲁棒性，动态障碍物则挑战系统的实时响应能力。这种全面的障碍物处理能力使系统能够适应复杂的实际应用场景。

4.3 实用的多机协同策略

基于优先级的简单协同机制虽然在学术上不是最先进的，但在工程实践中被证明是可靠有效的。这种策略计算开销小、实现简单、可靠性高，特别适合对实时性要求较高的工业应用场景。

5. 应用前景与扩展方向

本系统作为一个完整的多AGV路径规划仿真平台，在多个领域具有应用价值：

• 学术研究：为路径规划算法、多机器人系统研究提供验证平台
• 教学演示：直观展示经典机器人导航算法的工作原理
• 工业仿真：为实际的AGV系统部署提供前期验证和参数调优
• 算法开发：作为新算法的对比基准和测试环境

未来的扩展方向包括引入更复杂的多机通信机制、实现分布式决策架构、增加能耗优化目标以及支持三维环境导航等。系统的模块化设计为这些扩展提供了良好的基础架构支持。

---

该系统通过精心设计的算法架构和完整的功能实现，展现了现代机器人导航系统的核心要素，为理解和开发实际AGV控制系统提供了宝贵的技术参考和实践基础。
