全球首发！瑞克和莫蒂专属定制黄油机器人！

📖 项目简介

黄油机器人（Butter Robot） 是一款基于 ROS2 Humble 的全功能自主移动机器人平台，采用 Rockchip RK3588S 作为主控芯片，搭配 ESP32S3 微控制器实现底层运动控制。项目涵盖感知、定位建图、运动控制、视觉处理和语音交互五大核心功能模块，是一个集成度较高的机器人学习与开发平台。

🔗 开源地址

平台	链接
个人博客	https://zhcmqtt.top
CSDN博客	https://blog.csdn.net
立创硬件开源	https://x.jlc.com
GitHub——ROS算法开源	https://github.com/zhanghongchen1213/hy_ros
GitHub——驱动器算法开源	https://github.com/zhanghongchen1213/hy_driver
GitHub——yolo训练算法开源	https://github.com/zhanghongchen1213/butter_yolov8n_train
开发教程开源	https://hy-ros.readthedocs.io

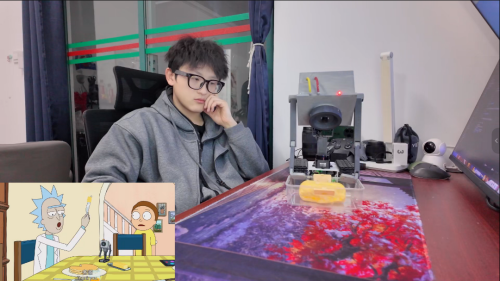

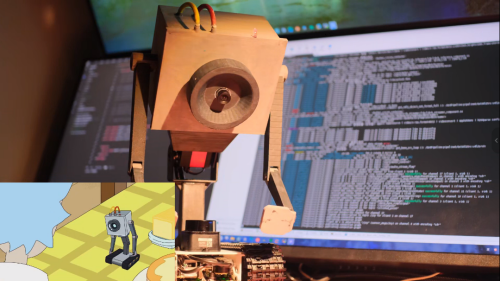

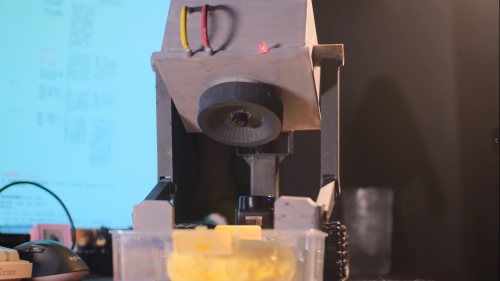

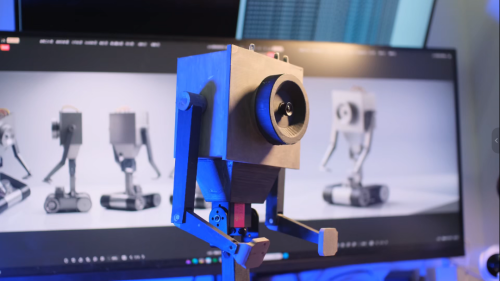

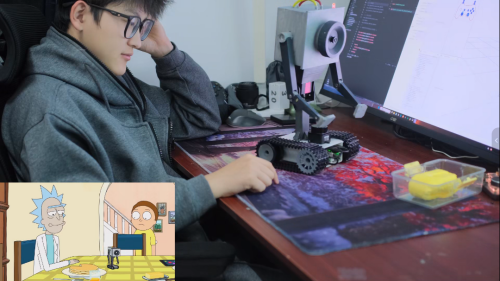

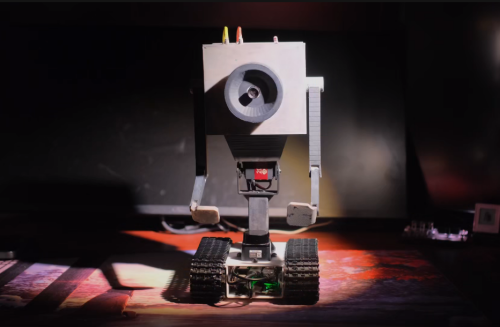

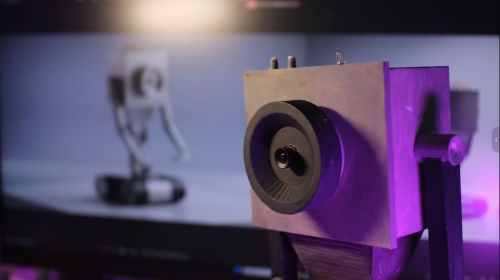

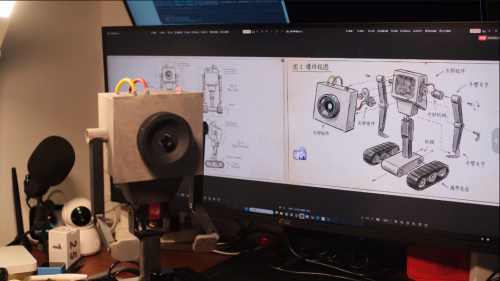

📷 产品外观

🏗️ 系统架构

系统采用分层模块化架构，主要分为以下五层：

感知层：集成 LDLiDAR 2D 激光雷达（360° 环境扫描）、1080P 摄像头、6 轴 IMU 惯性测量单元和轮式编码器里程计，提供多源环境感知能力。
定位与建图层：基于 slam_toolbox 实现在线异步 SLAM 建图，通过 robot_localization 扩展卡尔曼滤波（EKF）融合轮式里程计与 IMU 数据，并使用 laser_filters 过滤机器人自身遮挡。
控制层：通过 UART 串口（460800 波特率）与 ESP32S3 通信，实现差速驱动底盘的 PID 速度控制和舵机控制，支持键盘、手柄、语音等多种输入方式。
视觉处理层：利用 RK3588S 的 NPU（6TOPS 算力）硬件加速 YOLOv8 目标检测，三个视觉组件（采集、推理、推流）运行在同一 ComposableNodeContainer 中，通过零拷贝通信降低延迟。
交互层：集成 sherpa-onnx ASR 语音识别、RKLLM 本地大语言模型推理和百度大模型音色复刻 TTS 语音合成，实现全流式语音交互；同时通过 Foxglove Bridge 提供 Web 端远程监控与数字孪生可视化。

🎬 视频演示

📺 视频作者：B站 @鸿尘客
🔗 视频链接：桌面墨水屏摆件

⚙️ 硬件规格

项目	参数
主芯片 SOC	Rockchip RK3588S
CPU	4 核 Cortex-A76(2.4GHZ)+4 核 Cortex-A5(1.8GHZ)
NPU	6TOPS
VPU	H.264/H.265/JPEG 硬件编解码
RAM	LPDDR5 8GB
TF	32GB
Wi-Fi+蓝牙	Wi-Fi 5+BT 5.0
驱动器 MCU	ESP32S3
电池容量	3000mAh 12V
摄像头分辨率	1920x1080 30FPS
操作系统	Ubuntu22.04
ROS 版本	ROS2 Humble

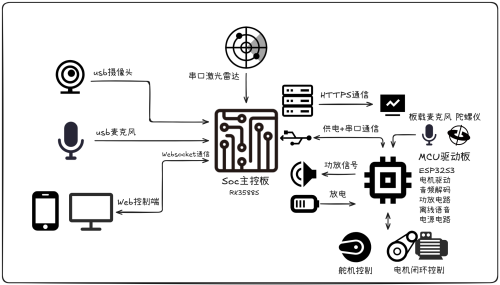

📐 硬件框图

🚀 产品功能

五大核心能力：语音交互 | 运动控制 | 视觉处理 | 定位导航 | 远程监控

🗣️ 语音交互 —— 全链路语音对话，开口即控制

模块	核心能力	技术方案
ASR 语音识别	中英双语实时识别，增量输出无需等待整句	sherpa-onnx + RKNN 加速 Zipformer，48kHz→16kHz 重采样，端点检测
LLM 大语言模型	本地多模态推理，语音触发拍照+图像理解	Qwen3-VL-2B W8A8 量化，RK3588 NPU 加速，4096 上下文，流式输出
TTS 语音合成	自定义音色克隆，支持多种方言，边合成边播放	百度大模型音色复刻 API，句级分段合成，HTTP 流式推送（端口 8090）

🎮 运动控制 —— 多模式操控，精准灵活

模块	核心能力	技术方案
差速驱动底盘	PID 闭环控制，实时调参，最大线速度 0.15 m/s	UART 460800 波特率通信 ESP32S3，自定义二进制协议，左右电机独立控制
舵机控制	3 路舵机控制脊柱和双臂关节，URDF 实时联动	`/joint_states` 话题发布关节状态，角度精确控制
键盘遥控	WASD 八方向移动，0.1 秒无操作自动停车	100Hz 轮询频率
手柄遥控	摇杆模拟量控制速度，按键控制舵机（±5° 步进）	线速度 + 角速度双轴控制
语音遥控	通过语音交互链路下发运动指令	ASR → LLM → 运动指令

👁️ 视觉处理 —— NPU 硬件加速，零拷贝低延迟

模块	核心能力	技术方案
摄像头采集	1080P@30fps 硬件加速采集，支持 RGA 硬件旋转	GStreamer + v4l2src，NV12 原生格式输出
目标检测	黄油/手掌检测 + 自主跟随	YOLOv8 + RKNN NPU 加速，640x640，NMS 0.45
视频推流	RTSP 实时推流，零拷贝进程内通信	MPP 硬件 H.264 编码，ComposableNode 零拷贝

🗺️ 定位导航 —— SLAM 建图 + Nav2 自主导航

模块	核心能力	技术方案
里程计融合	50Hz EKF 融合轮式里程计与 IMU，输出高精度位姿	robot_localization，2D 模式，odom → base_link TF
SLAM 建图	在线异步建图，回环检测，0.05 m/pixel 分辨率	slam_toolbox + Ceres 求解器，激光量程 12.0 m
纯定位模式	加载已有地图重定位，过滤自身遮挡	slam_toolbox 定位模式 + laser_filters
自主导航	全局路径规划 + 局部避障	Nav2 导航栈，DWA / TEB 规划算法

🖥️ 远程监控 —— Web 端数字孪生，随时随地掌控

能力	说明
Foxglove 可视化	WebSocket（端口 8765）实时查看机器人状态、话题数据和 TF 坐标树
RTSP 视频流	远程查看摄像头画面及目标检测结果
远程控制	Web 端发布控制指令，实现数字孪生效果
