“Arduino BLDC之利用6050传感器进行姿态控制”是机器人与自动化控制领域中一个经典且极具性价比的解决方案。该系统利用 MPU6050（一种集成了3轴加速度计和3轴陀螺仪的6轴运动处理传感器）作为感知核心，结合 BLDC（无刷直流电机） 作为执行机构，在Arduino的协调下实现对物体空间姿态的实时闭环控制。
一、主要特点
高集成度与低成本感知
MPU6050集成了16位ADC、数字运动处理器（DMP）和I²C通信接口，具有极高的性价比。
硬件资源优化：其内置的DMP（Digital Motion Processor）是核心优势。DMP可以在传感器内部直接完成复杂的传感器融合计算（如四元数运算），直接输出四元数或欧拉角（Pitch/Roll/Yaw）。这极大地减轻了Arduino主控的算力负担，使其无需在主循环中运行复杂的卡尔曼滤波算法，从而腾出资源处理电机控制任务。
宽量程配置：加速度计量程可配置为±2g至±16g，陀螺仪量程可配置为±250°/s至±2000°/s。在姿态控制中，通常将加速度计设置为±2g（高灵敏度），陀螺仪设置为±250°/s或±500°/s，以适应中低速动态场景。
基于互补滤波或DMP的传感器融合
姿态解算的准确性直接决定了控制性能。
DMP模式（推荐）：利用MPU6050内部协处理器进行数据融合，输出稳定姿态角（精度约±1°~2°），更新频率可达100Hz-200Hz，满足大多数实时控制需求。
互补滤波模式：在不使用DMP或需要更高透明度时，可在Arduino中实现互补滤波。该算法利用加速度计的低频稳定性修正陀螺仪的积分漂移，利用陀螺仪的高频动态特性弥补加速度计受运动加速度干扰的缺陷，计算量小，适合资源受限平台。
高动态响应的执行能力

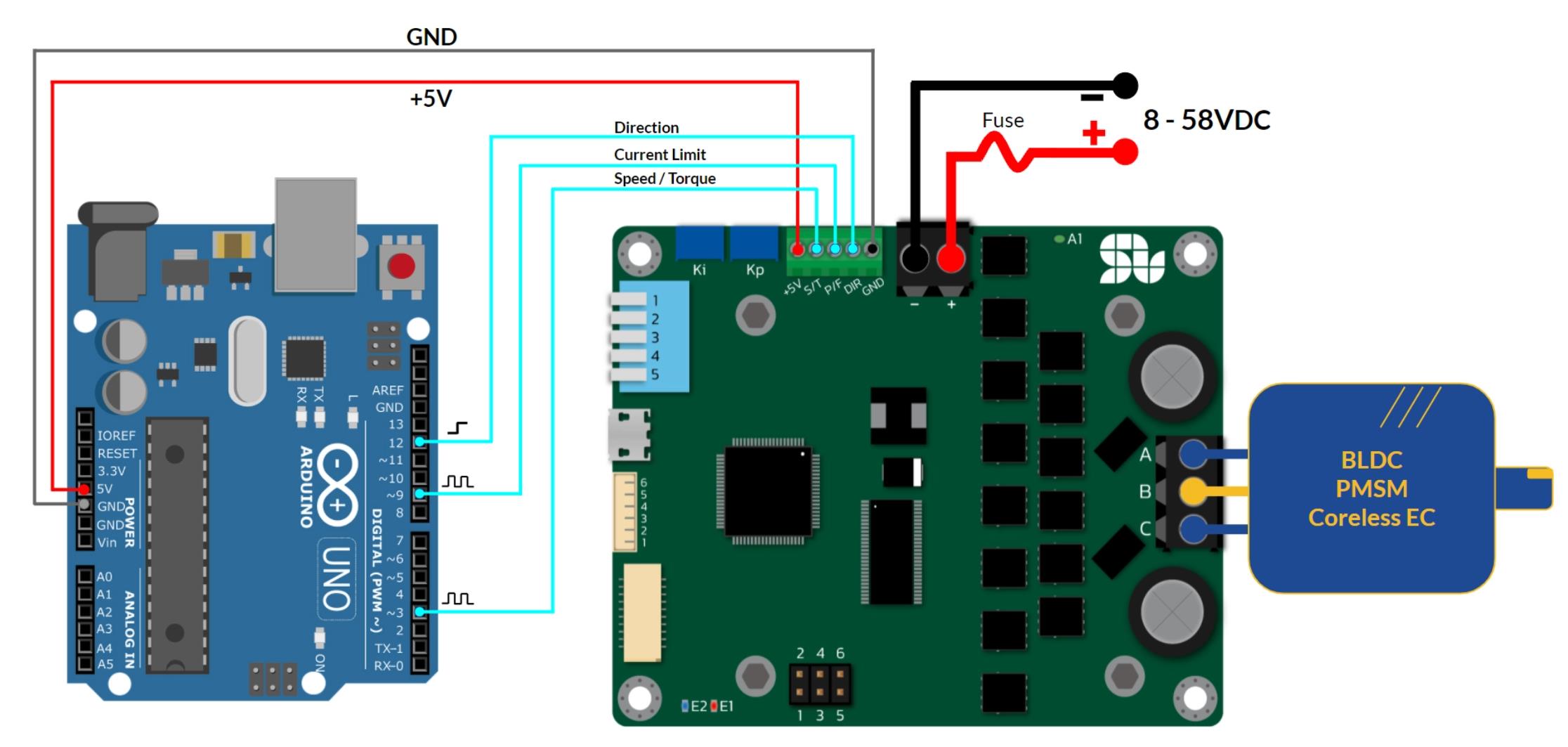

BLDC电机配合电子调速器（ESC）或FOC驱动器，提供平滑且强大的扭矩输出。
响应特性：相较于有刷电机，BLDC电机无摩擦死区，响应速度极快。当MPU6050检测到姿态偏差（如倾角变化）时，控制器能迅速调节PWM占空比，驱动电机产生纠正力矩，有效抑制超调和振荡。
二、应用场景
自平衡机器人/两轮平衡车
这是最典型的应用场景。
原理：MPU6050实时监测车身的俯仰角（Pitch Angle）。当车身前倾时，控制器驱动BLDC电机向前加速以“追”回重心；当车身后倾时则向后加速。通过这种动态平衡机制，维持系统稳定。
云台增稳系统（Gimbal）
在航拍或侦察设备中，需要隔离载体振动。
原理：利用MPU6050检测云台的微小抖动，通过高频率的PID调节BLDC电机（通常为无刷内转子电机），产生反向扭矩抵消振动，从而保持相机画面的绝对水平与稳定。
仿生机器人关节控制
在多足机器人或机械臂中，需要感知末端执行器或躯干的姿态。
原理：将MPU6050安装在机器人躯干上，为主控提供绝对参考坐标系。在崎岖地形行走时，系统可根据姿态角调整各关节电机的输出，防止机器人侧翻或失去重心。
三、需要注意的事项
坐标系定义与数据校准
安装对齐：MPU6050的物理安装方向必须与机器人的运动轴严格对齐。若存在机械安装误差，需在软件中进行坐标变换或角度偏移补偿，否则会导致控制逻辑混乱（如该前进时却后退）。
零偏校准：MPU6050存在显著的温漂和零点偏移。上电初始化时，必须让传感器处于静止水平状态，采集数百组数据求平均值作为零偏（Bias）进行扣除，否则静态误差会随积分累积，导致系统失控。
振动噪声与低通滤波
机械振动：BLDC电机和螺旋桨（若适用）会产生高频机械振动，这些振动会传导至MPU6050，导致加速度计数据剧烈抖动，进而干扰姿态解算。
对策：硬件减震是首选，使用海绵、橡胶垫或专门的减震云台隔离高频振动；软件滤波方面，需配置MPU6050内部的数字低通滤波器（DLPF），截止频率通常设置为5Hz-20Hz，以滤除高频噪声，但需注意这会引入相位延迟，需在噪声抑制和响应速度间权衡。
积分漂移与动态加速度干扰
加速度干扰：这是姿态控制的“阿喀琉斯之踵”。当系统进行剧烈的线性加速（如急加速前进）时，加速度计无法区分重力加速度和运动加速度，会导致姿态角计算错误（例如误判为车身后仰）。
对策：在算法层面，需降低加速度计在动态过程中的权重（增大互补滤波中的高通比例）；在控制层面，需限制系统的最大加速度，或引入编码器/视觉数据进行辅助修正。
通信速率与实时性
I²C瓶颈：标准I²C通信速率（100kHz或400kHz）在高动态场景下可能成为瓶颈。
对策：尽可能提高I²C通信速率（如使用Fast Mode Plus），并在Arduino的中断服务程序中读取传感器数据，确保控制环路的周期严格恒定（如2ms/次），避免因读取延迟导致PID计算不同步。

1、自平衡机器人直立控制（PID基础版）

#include <Wire.h>
#include <MPU6050.h>
MPU6050 mpu;

// PID参数
double Kp = 2.0, Ki = 0.05, Kd = 0.1;
double targetAngle = 0.0; // 目标角度（直立）
double currentAngle = 0.0, error = 0.0;
double integral = 0.0, previousError = 0.0;

// 电机控制函数（需根据实际驱动器调整）
void setMotorSpeed(float speed) {
  if (speed > 0) {
    // 假设使用ESC驱动，PWM范围0-255
    analogWrite(9, map(speed, 0, 100, 100, 255)); // 前进
  } else {
    analogWrite(9, map(-speed, 0, 100, 100, 255)); // 后退
  }
}

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
  mpu.CalibrateGyro(); // 陀螺仪校准
}

void loop() {
  // 读取MPU6050数据（使用DMP模式获取预融合角度）
  float pitch = mpu.getAngleX(); // 俯仰角
  currentAngle = pitch;

  // PID计算
  error = targetAngle - currentAngle;
  integral += error * 0.01; // 积分项（假设控制周期10ms）
  float derivative = (error - previousError) / 0.01;
  float output = Kp * error + Ki * integral + Kd * derivative;

  // 限制输出范围并驱动电机
  setMotorSpeed(output);
  previousError = error;

  // 调试输出
  Serial.print("Angle: "); Serial.print(currentAngle);
  Serial.print(" Output: "); Serial.println(output);
  delay(10);
}

2、无人机双轴姿态稳定（互补滤波+PID）

#include <Wire.h>
#include <MPU6050.h>
MPU6050 mpu;

// 互补滤波参数
float alpha = 0.98; // 加速度计权重
float angleX = 0.0, angleY = 0.0;
float gyroRateX = 0.0, gyroRateY = 0.0;

// PID参数（俯仰轴）
float Kp_pitch = 1.8, Ki_pitch = 0.02, Kd_pitch = 0.05;
float targetPitch = 0.0; // 目标俯仰角

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
}

void loop() {
  // 读取原始数据
  int16_t ax, ay, az, gx, gy, gz;
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  // 互补滤波计算角度
  float accelAngleX = atan2(ay, az) * 180 / PI;
  float accelAngleY = atan2(-ax, sqrt(ay * ay + az * az)) * 180 / PI;
  gyroRateX = gx / 131.0; // 转换为°/s
  gyroRateY = gy / 131.0;
  angleX = alpha * (angleX + gyroRateX * 0.01) + (1 - alpha) * accelAngleX;
  angleY = alpha * (angleY + gyroRateY * 0.01) + (1 - alpha) * accelAngleY;

  // 俯仰轴PID控制
  float error = targetPitch - angleX;
  static float integral = 0.0, previousError = 0.0;
  integral += error * 0.01;
  float derivative = (error - previousError) / 0.01;
  float output = Kp_pitch * error + Ki_pitch * integral + Kd_pitch * derivative;

  // 假设通过PWM控制电机（需根据实际驱动器调整）
  analogWrite(5, constrain(127 + output, 0, 255)); // 左电机
  analogWrite(6, constrain(127 - output, 0, 255)); // 右电机

  previousError = error;
  delay(10);
}

3、机械臂关节角度控制（编码器+MPU6050融合）

#include <Wire.h>
#include <MPU6050.h>
#include <Encoder.h> // 假设使用编码器辅助定位

MPU6050 mpu;
Encoder enc(2, 3); // 编码器引脚

// PID参数
float Kp = 1.5, Ki = 0.01, Kd = 0.05;
float targetAngle = 45.0; // 目标关节角度（单位：度）

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
  mpu.CalibrateGyro();
}

void loop() {
  // 读取编码器位置（粗定位）
  long encPos = enc.read() / 100; // 转换为度（需根据编码器分辨率校准）

  // 读取MPU6050角度（精修正）
  float mpuAngle = mpu.getAngleX(); // 俯仰角

  // 数据融合（加权平均）
  float currentAngle = 0.7 * encPos + 0.3 * mpuAngle; // 编码器为主，MPU为辅

  // PID控制
  float error = targetAngle - currentAngle;
  static float integral = 0.0, previousError = 0.0;
  integral += error * 0.01;
  float derivative = (error - previousError) / 0.01;
  float output = Kp * error + Ki * integral + Kd * derivative;

  // 驱动BLDC电机（需根据实际驱动器调整）
  if (output > 0) {
    // 正转
    analogWrite(9, map(output, 0, 100, 100, 255));
  } else {
    // 反转
    analogWrite(10, map(-output, 0, 100, 100, 255));
  }

  previousError = error;
  delay(10);
}

要点解读
传感器融合与姿态解算
动态局限：纯加速度计无法区分重力与线性加速度，需与陀螺仪融合（如互补滤波或DMP模式）。
DMP模式：MPU6050内置协处理器可直接输出欧拉角，减轻Arduino计算负担，但需正确加载固件（如dmpInitialize()）。
互补滤波：在资源受限平台（如Arduino Uno）上，推荐使用轻量级互补滤波（代码示例见案例2），避免复杂卡尔曼滤波。
PID参数整定与稳定性
参数调整：先调比例项（P）至临界振荡，再引入微分项（D）抑制超调，最后加积分项（I）消除稳态误差。
抗积分饱和：加入积分限幅（如integral = constrain(integral, -100, 100)）防止大误差下积分溢出。
采样周期一致性：使用millis()或定时器中断确保固定控制周期（如10ms），避免delay()导致的延迟。
电机驱动与接口匹配
ESC兼容性：若使用电子调速器（ESC），需输出50Hz RC PWM信号（1-2ms脉宽），不可直接使用analogWrite()。
FOC驱动器：如使用SimpleFOC库，Arduino仅需提供高层姿态设定点，简化控制逻辑（案例1改进版可参考）。
电源隔离：BLDC高频开关噪声易耦合至MPU6050电源，建议使用独立LDO稳压（如AMS1117-3.3）并加磁珠滤波。
机械结构与安装校准
刚性固定：MPU6050必须刚性安装于被测结构，避免软连接引入相位滞后或噪声。
坐标系对齐：传感器坐标系需与关节运动轴严格对齐，否则需通过旋转矩阵补偿（如angleX_corrected = angleX * cos(θ) + angleY * sin(θ)）。
零偏校准：上电时需静止校准陀螺零偏（如mpu.CalibrateGyro()），否则长期运行会累积误差。
动态环境适应性优化
振动抑制：通过FFT分析加速度频谱，识别电机转子不平衡或安装松动，在控制算法中加入补偿（如陷波滤波器）。
冲击检测：当加速度计检测到异常峰值（如碰撞），立即触发保护机制（如切断电机电源）。
温度补偿：MPU6050零偏随温度变化显著（约0.1°/s/°C），避免将其安装在BLDC电机附近等发热源。

4、自稳平衡机器人控制系统

#include <Wire.h>
#include <I2Cdev.h>
#include <PID_v1.h>

// MPU6050初始化与配置
MPU6050 mpu;
float Kp = 2.0, Ki = 0.05, Kd = 0.1; // PID参数
double setpoint = 0, input = 0, output = 0;
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Wire.begin();
    Serial.begin(9600);
    mpu.initialize();
    delay(1000);
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    // 读取加速度计和陀螺仪数据
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    // 互补滤波融合角度计算
    float accelAngle = atan2(ay, az) * RAD_TO_DEG;
    float gyroRate = gy / 131.0; // 转换为度/秒
    static float lastTime = millis();
    float dt = (millis() - lastTime) / 1000.0;
    lastTime = millis();

    float currentAngle = 0.98 * (currentAngle + gyroRate * dt) + 0.02 * accelAngle;
    input = currentAngle;
    myPID.Compute();

    // 驱动电机维持平衡
    analogWrite(LEFT_MOTOR, output + FORWARD_OFFSET);
    analogWrite(RIGHT_MOTOR, output - FORWARD_OFFSET);
}

void balanceRobot() {
    while (abs(currentAngle) < MAX_TILT_ANGLE) {
        // 持续调整保持直立
        if (currentAngle > ZERO_ERROR) {
            brakeLeftMotor();
            accelerateRightMotor();
        } else {
            brakeRightMotor();
            accelerateLeftMotor();
        }
    }
    emergencyStop();
}

要点解读：

互补滤波算法：结合陀螺仪高频特性和加速度计低频稳定性实现精准姿态估计。
抗饱和积分项：采用遇限削弱法防止积分项过大导致系统振荡。
动态零偏校准：每次启动时自动采集静止状态数据修正传感器漂移。
倾角阈值保护：当倾斜超过安全角度时触发紧急制动并报警。
差速转向控制：通过左右轮不同速度实现原地旋转和直线运动转换。

5、三轴机械云台稳定系统

#include <Servo.h>
#include <Math.h>

Servo panServo(9), tiltServo(10), rollServo(11);
float targetPan = 0, targetTilt = 0, targetRoll = 0;

void setup() {
    mpu.setFullScaleGyroRange(MPU6050_GYRO_FS_250);
    mpu.setDLPFMode(MPU6050_DLPF_BW_188);
    delay(200);
}

void loop() {
    // 获取四元数解算欧拉角
    float q0,q1,q2,q3;
    mpu.getQuaternion(&q0,&q1,&q2,&q3);
    float roll = atan2(2*(q0*q1 + q2*q3), 1-2*(q1*q1 + q2*q2)) * RAD_TO_DEG;
    float pitch = asin(2*(q0*q2 - q1*q3)) * RAD_TO_DEG;
    float yaw = atan2(2*(q0*q3 + q1*q2), 1-2*(q2*q2 + q3*q3)) * RAD_TO_DEG;

    // PID闭环控制每个轴向
    controlAxis(roll, targetRoll, rollServo);
    controlAxis(pitch, targetTilt, tiltServo);
    controlAxis(yaw, targetPan, panServo);

    // 平滑过渡到新目标角度
    moveToSmoothly(targetPan, targetTilt, targetRoll, MOVEMENT_SPEED);
}

void controlAxis(float actual, float desired, Servo& servo) {
    float error = desired - actual;
    float correction = constrain(error * Kp, -MAX_SERVO_OUTPUT, MAX_SERVO_OUTPUT);
    servo.writeMicroseconds(BASE_PWM + correction);
}

要点解读：

四元数解算：避免万向节锁死问题实现全角度姿态表示。
低通滤波降噪：设置合适的陀螺仪带宽抑制高频振动干扰。
串级PID控制：外层位置环+内层速度环双层闭环提升响应速度。
阻尼减震设计：在机械结构中加入硅胶垫吸收残余振动能量。
绝对定位精度：通过编码器反馈实现伺服电机精确位置控制。

6、四旋翼飞行器飞控系统

#include <Filter.h>
#include <OutputMatrix.h>

// 姿态控制器核心变量
float angleRoll = 0, anglePitch = 0, angleYaw = 0;
float rateRoll = 0, ratePitch = 0, rateYaw = 0;
Filter lowpassFilter(0.1); // 一阶低通滤波器

void setup() {
    mpu.setSampleRateDivider(19); // 设置采样率为50Hz
    mpu.enableInterrupt(MPU6050_INTERRUPT_DATA_READY);
    attachInterrupt(digitalPinToInterrupt(INT_PIN), readSensorData, FALLING);
}

void readSensorData() {
    // 中断触发快速读取数据
    int16_t ax,ay,az,gx,gy,gz;
    mpu.getMotion6(&ax,&ay,&az,&gx,&gy,&gz);

    // 计算体坐标系下的角速度
    rateRoll = gx / 16.375;
    ratePitch = gy / 16.375;
    rateYaw = gz / 16.375;

    // 马赫哈德利矩阵转换到世界坐标系
    float cosRoll = cos(angleRoll);
    float sinRoll = sin(angleRoll);
    float cosPitch = cos(anglePitch);
    float sinPitch = sin(anglePitch);

    float worldRateX = rateRoll + tan(anglePitch)*sinRoll*ratePitch;
    float worldRateY = ratePitch - tan(anglePitch)*cosRoll*rateRoll;
    float worldRateZ = rateYaw;

    // 积分得到欧拉角
    angleRoll += worldRateX * DT;
    anglePitch += worldRateY * DT;
    angleYaw += worldRateZ * DT;

    // 执行PID控制输出
    calculateMotorSpeeds();
}

void calculateMotorSpeeds() {
    float rollError = desiredRoll - angleRoll;
    float pitchError = desiredPitch - anglePitch;
    float yawError = desiredYaw - angleYaw;

    float motorFL = baseThrust + rollError*K_ROLL + pitchError*K_PITCH - yawError*K_YAW;
    float motorFR = baseThrust - rollError*K_ROLL + pitchError*K_PITCH + yawError*K_YAW;
    float motorRL = baseThrust + rollError*K_ROLL - pitchError*K_PITCH + yawError*K_YAW;
    float motorRR = baseThrust - rollError*K_ROLL - pitchError*K_PITCH - yawError*K_YAW;

    // 混合映射到实际电机通道
    sendMixedSignals(motorFL, motorFR, motorRL, motorRR);
}

要点解读：

中断驱动数据采集：确保定时准确避免丢帧现象发生。
坐标系变换校正：正确应用旋转矩阵消除科里奥利力影响。
防 windup 措施：对积分项进行限幅处理防止长时间累积误差。
故障检测机制：监测传感器异常值自动切换至降落模式。
冗余设计原则：关键电路采用双份传感器交叉校验提高可靠性。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
