学习目标

· 掌握DHCP全局地址池的配置方法

· 掌握DHCP接口地址池的配置方法

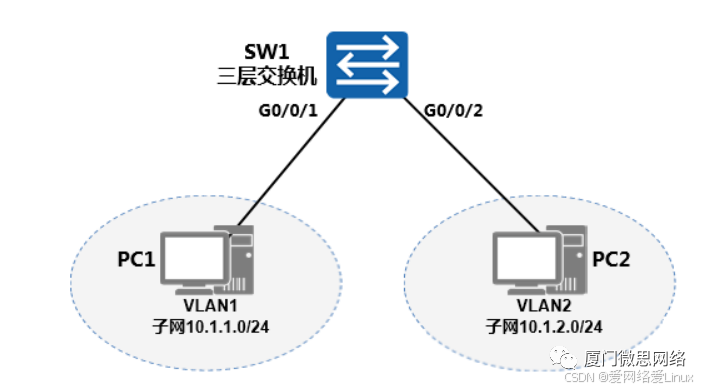

拓扑图

场景

您是公司的网络管理员，公司网络需要配置DHCP业务，将三层交换机SW1配置为DHCP服务器，并配置全局地址池和接口地址池，为接入层设备PC1、PC2分配IP地址。其中PC1和PC2所在的VLAN分别为VLAN1和VLAN2,如以上实验拓扑所示。

SW1配置基于全局的地址池给VLAN1用户分配IP信息。

SW1配置基于接口的地址池给VLAN2用户分配IP信息。

操作步骤

步骤一 实验环境准备。

为了保证实验结果的准确性，确保设备以空配置启动。

按照实验拓扑图进行基础配置以及IP编址。

<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan 2
[SW1-vlan2]quit
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 1
[SW1-GigabitEthernet0/0/1]quit
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 2
[SW1-GigabitEthernet0/0/2]quit
[SW1]interface vlan 1
[SW1-Vlanif1]ip address 10.1.1.254 24
[SW1-Vlanif1]quit
[SW1]int vlan 2
[SW1-Vlanif2]ip address 10.1.2.254 24
[SW1-Vlanif2]quit

使用命令display cur、display vlan、display ip interface brief查看确保以上配置正确。

步骤一 启用DHCP功能。

默认情况下，DHCP功能并未启用，在SW1上启用DHCP功能。

[SW1]dhcp enable

步骤二 创建全局IP地址池。

在SW1上创建名为pool1的地址池，并配置地址池中地址的起始范围、网关地址、DNS和地址租期。

[SW1]ip pool pool1
[SW1-ip-pool-pool1]network 10.1.1.0 mask 24
[SW1-ip-pool-pool1]gateway-list 10.1.1.254
[SW1-ip-pool-pool1]lease day 1 hour 12
[SW1-ip-pool-pool1]dns-list 114.114.114.114
[SW1-ip-pool-pool1]quit
[SW1]
[SW1]interface vlan 1
[SW1-Vlanif1]dhcp select global
[SW1-Vlanif1]quit
[SW1]

在路由器上执行display ip pool name <name>命令，查看配置的IP地址池中的参数。

[SW1]display ip pool name pool1
  Pool-name      : pool1
  Pool-No        : 0
  Lease          : 1 Days 12 Hours 0 Minutes
  Domain-name    : -
  DNS-server0    : 114.114.114.114
  NBNS-server0   : -
  Netbios-type   : -
  Position       : Local           Status           : Unlocked
  Gateway-0      : 10.1.1.254
  Mask           : 255.255.255.0
  VPN instance   : --
 -----------------------------------------------------------------------------
         Start           End     Total  Used  Idle(Expired)  Conflict  Disable
 -----------------------------------------------------------------------------
        10.1.1.1      10.1.1.254   253     1        252(0)         0        0
 -----------------------------------------------------------------------------

验证PC1从SW1上名为pool1的DHCP地址池获取IP地址。

设置PC1通过DHCP方式获取IP地址。

PC>ipconfig
Link local IPv6 address...........:  fe80::5689:98ff:fe76:66ac
IPv6 address.........................:      :: / 128
IPv6 gateway........................:      ::
IPv4 address.........................:      10.1.1.253
Subnet mask........................:      255.255.255.0
Gateway................................:      10.1.1.254
Physical address..................:      54-89-98-76-66-AC
DNS server............................:      114.114.114.114

以上显示PC1已经可以获取到SW1上pool1的地址信息。

步骤三 创建接口地址池。

在SW1 vlanif2接口上执行dhcp select interface命令开启接口的DHCP服务功能，指定从接口地址池分配地址信息。

[SW1]interface Vlanif 2
[SW1-Vlanif2]dhcp select interface
[SW1-Vlanif2]dhcp server dns-list 114.114.114.114
[SW1-Vlanif2]dhcp server lease day 1 hour 12
[SW1-Vlanif2]quit
[SW1]
在SW1上执行display ip pool interface命令，查看配置的接口地址池参数。
[SW1]display ip pool interface vlanif2
 Pool-name : vlanif2
 Pool-No : 1
 Lease : 1 Days 12 Hours 0 Minutes
 Domain-name : -
 DNS-server0 : 114.114.114.114
 NBNS-server0 : -
 Netbios-type : -
 Position : Interface Status : Unlocked
 Gateway-0 : 10.1.2.254
 Mask : 255.255.255.0
 VPN instance : --
 -----------------------------------------------------------------------------
 Start End Total Used Idle(Expired) Conflict Disable
 -----------------------------------------------------------------------------
 10.1.2.1 10.1.2.254 253 1 252(0) 0 0

设置PC2通过自己获取的方式配置IP地址。

验证VLAN2的PC2从接口地址池中分配了新的IP地址。

PC2>ipconfig
Link local IPv6 address...........: fe80::5689:98ff:fe28:323c
IPv6 address.............................: :: / 128
IPv6 gateway.............................: ::
IPv4 address..............................: 10.1.2.253
Subnet mask.............................: 255.255.255.0
Gateway......................................: 10.1.2.254
Physical address.......................: 54-89-98-28-32-3C
DNS server.................................: 114.114.114.114

在上述回显信息，灰色部分表明PC2从接口地址池中获取了IP地址信息。

配置文件

[SW1]display current-configuration
sysname SW1
vlan batch 2
dhcp enable
ip pool pool1
 gateway-list 10.1.1.254
 network 10.1.1.0 mask 255.255.255.0
 lease day 1 hour 12 minute 0
 dns-list 114.114.114.114


interface Vlanif1
 ip address 10.1.1.254 255.255.255.0
 dhcp select global
interface Vlanif2
 ip address 10.1.2.254 255.255.255.0
 dhcp select interface
 dhcp server lease day 1 hour 12 minute 0
 dhcp server dns-list 114.114.114.114


interface GigabitEthernet0/0/1
 port link-type access
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 2
