一、实验概述

1.实验背景

本实验通过VLAN 划分、单臂路由、DHCP 动态地址分配、ACL 访问控制等技术，实现不同 VLAN / 网段终端的隔离与互通，满足企业网络 “分段管理、权限控制、安全隔离” 的核心需求。

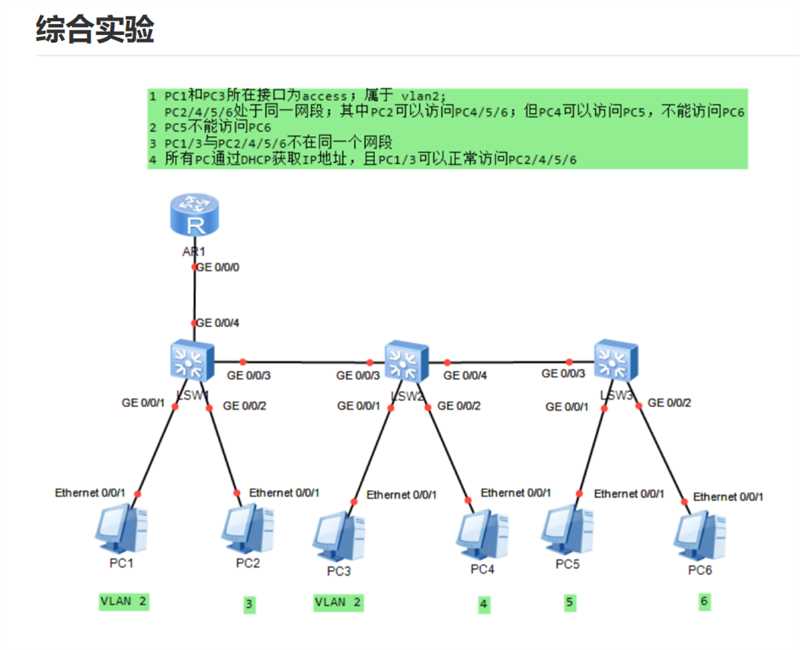

2.实验拓扑

拓扑由 1 台路由器（AR1）、3 台二层交换机（LSW1/LSW2/LSW3）、6 台 PC 组成：

   路由器 AR1：GE0/0/0 连接 LSW1，实现单臂路由与 DHCP 服务；

   LSW1：连接 PC1（VLAN2）、PC2（VLAN3），上联 LSW2

   LSW2：连接 PC3（VLAN2）、PC4（VLAN3），上联 LSW1/LSW3

   LSW3：连接 PC5（VLAN3）、PC6（VLAN3），上联 LSW2

所有 PC 通过 DHCP 自动获取 IP，跨 VLAN / 网段互通需满足 ACL 访问规则。

3.实验需求

（1）VLAN 划分：

        PC1/PC3 接入接口为 Access，归属 VLAN2；PC2/PC4/PC5/6 归属 VLAN3，同网段。
（2）访问控制：

        PC2 可访问 PC4/5/6，PC5/6 互访禁止；
        PC4 可访问 PC5，无法访问 PC6；
（3）网段隔离：

        PC1/3（VLAN2，192.168.2.0/24）与 PC2/4/5/6（VLAN3，192.168.3.0/24）分属不同网段；
（4）地址分配：

        所有 PC 通过 DHCP 自动获取 IP，PC1/3 可正常访问 PC2/4/5/6。

二、实验原理
1. VLAN 技术
虚拟局域网（VLAN）将物理交换机划分为逻辑广播域，隔离不同终端的二层通信，本实验通过 VLAN2/VLAN3 实现终端分段，Access 接口用于终端接入，Trunk 接口用于跨交换机 VLAN 透传。
2. 单臂路由
路由器通过子接口终结 VLAN 标签，实现不同 VLAN 间的三层互通，为跨网段通信提供路由转发基础。
3. DHCP 动态地址分配
路由器开启 DHCP 服务，为不同 VLAN 分配专属地址池，终端自动获取 IP / 网关 / DNS，简化网络配置。
4. ACL 访问控制
通过高级 ACL（3000 系列）定义访问规则，在交换机接入接口调用，实现同网段 / 跨网段的精细化访问控制，满足实验的隔离与互通需求。

三、实验配置步骤

（一）基础准备：创建 VLAN

所有交换机执行 VLAN 创建命令，初始化 VLAN 环境：

# 所有交换机（LSW1/LSW2/LSW3）通用
<Huawei> system-view
[Huawei] sysname LSWX  # 替换为对应设备名称
[LSWX] vlan batch 2 3  # 创建VLAN2、VLAN3

（二）交换机接入接口配置（Access 模式）

1. LSW1 配置

# PC1接入口GE0/0/1（VLAN2）
[LSW1] interface GigabitEthernet 0/0/1
[LSW1-GE0/0/1] port link-type access
[LSW1-GE0/0/1] port default vlan 2
[LSW1-GE0/0/1] undo shutdown

# PC2接入口GE0/0/2（VLAN3）
[LSW1] interface GigabitEthernet 0/0/2
[LSW1-GE0/0/2] port link-type access
[LSW1-GE0/0/2] port default vlan 3
[LSW1-GE0/0/2] undo shutdown

2.LSW2 配置

# PC3接入口GE0/0/1（VLAN2）
[LSW2] interface GigabitEthernet 0/0/1
[LSW2-GE0/0/1] port link-type access
[LSW2-GE0/0/1] port default vlan 2
[LSW2-GE0/0/1] undo shutdown

# PC4接入口GE0/0/2（VLAN3）
[LSW2] interface GigabitEthernet 0/0/2
[LSW2-GE0/0/2] port link-type access
[LSW2-GE0/0/2] port default vlan 3
[LSW2-GE0/0/2] undo shutdown

3. LSW3 配置

# PC5接入口GE0/0/1（VLAN3）
[LSW3] interface GigabitEthernet 0/0/1
[LSW3-GE0/0/1] port link-type access
[LSW3-GE0/0/1] port default vlan 3
[LSW3-GE0/0/1] undo shutdown

# PC6接入口GE0/0/2（VLAN3）
[LSW3] interface GigabitEthernet 0/0/2
[LSW3-GE0/0/2] port link-type access
[LSW3-GE0/0/2] port default vlan 3
[LSW3-GE0/0/2] undo shutdown

（三）交换机互联接口配置（Trunk 模式）

1. LSW1 与 LSW2 互联（GE0/0/3）

[LSW1] interface GigabitEthernet 0/0/3
[LSW1-GE0/0/3] port link-type trunk
[LSW1-GE0/0/3] port trunk allow-pass vlan 2 3
[LSW1-GE0/0/3] undo shutdown

[LSW2] interface GigabitEthernet 0/0/3
[LSW2-GE0/0/3] port link-type trunk
[LSW2-GE0/0/3] port trunk allow-pass vlan 2 3
[LSW2-GE0/0/3] undo shutdown

2. LSW2 与 LSW3 互联（GE0/0/4）

[LSW2] interface GigabitEthernet 0/0/4
[LSW2-GE0/0/4] port link-type trunk
[LSW2-GE0/0/4] port trunk allow-pass vlan 2 3
[LSW2-GE0/0/4] undo shutdown

[LSW3] interface GigabitEthernet 0/0/3
[LSW3-GE0/0/3] port link-type trunk
[LSW3-GE0/0/3] port trunk allow-pass vlan 2 3
[LSW3-GE0/0/3] undo shutdown

（四）路由器单臂路由 + DHCP 配置

1. 路由器基础配置

<Huawei> system-view
[Huawei] sysname AR1

2. 子接口配置（Dot1q 终结）

# 主接口配置
[AR1] interface GigabitEthernet 0/0/0
[AR1-GE0/0/0] undo shutdown
[AR1-GE0/0/0] quit

# VLAN2子接口（PC1/3网关）
[AR1] interface GigabitEthernet 0/0/0.2
[AR1-GE0/0/0.2] dot1q termination vid 2
[AR1-GE0/0/0.2] ip address 192.168.2.1 255.255.255.0
[AR1-GE0/0/0.2] arp broadcast enable  # 透传DHCP广播

# VLAN3子接口（PC2/4/5/6网关）
[AR1] interface GigabitEthernet 0/0/0.3
[AR1-GE0/0/0.3] dot1q termination vid 3
[AR1-GE0/0/0.3] ip address 192.168.3.1 255.255.255.0
[AR1-GE0/0/0.3] arp broadcast enable

3. DHCP 地址池配置

# 开启DHCP全局功能
[AR1] dhcp enable

# VLAN2地址池（PC1/3）
[AR1] ip pool VLAN2
[AR1-ip-pool-VLAN2] network 192.168.2.0 mask 255.255.255.0
[AR1-ip-pool-VLAN2] gateway-list 192.168.2.1
[AR1-ip-pool-VLAN2] dns-list 114.114.114.114 8.8.8.8
[AR1-ip-pool-VLAN2] quit

# VLAN3地址池（PC2/4/5/6）
[AR1] ip pool VLAN3
[AR1-ip-pool-VLAN3] network 192.168.3.0 mask 255.255.255.0
[AR1-ip-pool-VLAN3] gateway-list 192.168.3.1
[AR1-ip-pool-VLAN3] dns-list 114.114.114.114 8.8.8.8
[AR1-ip-pool-VLAN3] quit

# 绑定地址池到子接口
[AR1] interface GigabitEthernet 0/0/0.2
[AR1-GE0/0/0.2] dhcp select global
[AR1-GE0/0/0.2] quit
[AR1] interface GigabitEthernet 0/0/0.3
[AR1-GE0/0/0.3] dhcp select global
[AR1-GE0/0/0.3] quit

（五）ACL 访问控制配置

1. 定义 ACL 规则（高级 ACL 3000）

# LSW2配置ACL
[LSW2] acl number 3000
# 禁止PC4访问PC6
[LSW2-acl-adv-3000] rule deny ip source 192.168.3.4 0 destination 192.168.3.6 0
# 禁止PC5访问PC6
[LSW3] acl number 3000
[LSW3-acl-adv-3000] rule deny ip source 192.168.3.5 0 destination 192.168.3.6 0
# 允许其余所有IP流量
[LSW2-acl-adv-3000] rule permit ip
[LSW3-acl-adv-3000] rule permit ip
[LSW2-acl-adv-3000] quit
[LSW3-acl-adv-3000] quit

2. 调用 ACL 到接入接口

# LSW2：PC4接口GE0/0/2入方向调用ACL
[LSW2] interface GigabitEthernet 0/0/2
[LSW2-GE0/0/2] traffic-filter inbound acl 3000
[LSW2-GE0/0/2] quit

# LSW3：PC5接口GE0/0/1入方向调用ACL
[LSW3] interface GigabitEthernet 0/0/1
[LSW3-GE0/0/1] traffic-filter inbound acl 3000
[LSW3-GE0/0/1] quit

（六）配置保存

所有设备执行保存命令：

<设备名> save

五、实验总结

1. 技术掌握
      本实验综合运用VLAN 划分、单臂路由、DHCP、ACL四大核心技术，实现了：广播域隔离：通过 VLAN2/VLAN3 划分，隔离不同终端的二层广播；跨网段互通：单臂路由实现三层转发，DHCP 自动分配地址；精细化访问控制：ACL 精准限制同网段终端访问，满足企业网络安全需求。

2. 实验收获
