一、接口类型配置

        常规情况下，VLAN划分会搭配着子网划分同时进行。本节为突出展示VLAN的隔离特性，将所有PC划分在同一子网中。

1、Access接口

※场景：

        各PC连接在同一交换机上，并通过VLAN进行隔离。

※思路：

        通过配置Access接口的方式将各个接口规划至不同VLAN以实现场景需求。

※配置：

[SW1]:vlan batch 10 20

          int g 0/0/1

            port link-type access

            port default vlan 10

          int g 0/0/2

            port link-type access

            port default vlan 20

          int g 0/0/3

            port link-type access

            port default vlan 10

          int g 0/0/4

            port link-type access

            port default vlan 20

※检验：

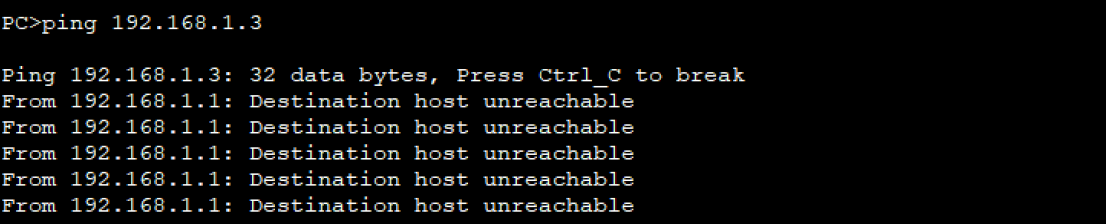

PC-1 ping PC-2：

PC-1 ping PC-3：

※分析：

        交换机接口GE-1、GE-3规划为VLAN 10，GE-2、GE-4规划为VLAN 20，同时四个接口均为Access类型接口。

        PC-1发送Untagged报文至交换机，交换机GE-1收到报文会打上PVID标签即VLAN 10同时在VLAN 10中泛洪。GE-2与GE-4接口属于VLAN 20，会丢弃携带VLAN 10标签的报文，故PC-1无法ping通PC-2。GE-1与GE-3同属VLAN 10，报文会从GE-3接口以Untagged方式发送至PC-3。

2、Trunk接口

※场景：

        各PC跨交换机通信，并通过VLAN进行隔离。

※思路：

        连接PC的接口配置成Access接口，交换机之间连接的接口配置为Trunk接口。

※配置：

        以SW1为例，SW2与SW1相同。

[SW1]:vlan batch 10 20

          int g 0/0/1

            port link-type access

            port default vlan 10

          int g 0/0/2

            port link-type access

            port default vlan 20

          int g 0/0/3

            port link-type trunk

            port trunk allow-pass vlan 10 20

※检验：

PC-1 ping PC-3：

PC-1 ping PC-4：

※分析：

        PC-1与PC-3、PC-4进行跨交换机通信，交换机之间级联接口为Trunk接口，允许携带VLAN 10和VLAN 20标签的报文通过。

        PC-1发送Untagged报文至交换机SW-1，SW-1为其打上VLAN 10的标签进行泛洪。交换机级联接口均允许带有VLAN 10标签的报文通过，故SW-2收到报文。SW-2 GE-2接口属于VLAN 20，会丢弃携带VLAN 10标签的报文，故PC-1无法ping通PC-2；SW-2 GE-1接口属于VLAN 10，会接收携带VLAN 10标签的报文通过，故PC-1可以ping通PC-2。

3、Hybrid接口

※场景：

        各PC跨交换机通信，并通过VLAN进行隔离。以Hybrid接口完成。

※思路：

        连接终端设备的接口以Untagged方式发送报文，交换机间级联接口以Tagged方式发送报文。以SW-1为例，接口GE-1的类型为Hybrid，PVID为10,发送方式为Untagged；接口GE-2的类型为Hybrid，PVID为20，发送方式为Untagged；接口GE-3的类型为Hybrid，PVID保持默认值（通常为VLAN 1），并以Tagged发送。

※配置：

        以SW-1为例，SW-2配置与SW-1相同。

[SW1]:vlan batch 10 20

           int g 0/0/1

             port link-type hybrid

             port hybrid untagged vlan 10

             port hybrid pvid vlan 10

           int g 0/0/2

             port link-type hybrid

             port hybrid untagged vlan 20

             port hybrid pvid vlan 20

           int g 0/0/3

             port link-type hybrid

             port hybrid tagged vlan 10 20

※检验：

PC-1 ping PC-3：

PC-1 ping PC-4：

※分析：

        SW-1的接口GE-1与GE-2连接PC，应为无标签发送，所以发送方式均为Untagged。根据场景需求，GE-1属于VLAN 10，所以将PVID设置为10，同时只允许VLAN ID为10的报文剥离标签（Untagged）发送；GE-2属于VLAN 20，所以将PVID设置为20，同时只允许VLAN 20 的报文剥离标签（Untagged）发送；GE-3为交换机级联接口，PVID为默认值，允许VLAN ID为10和20的报文保留标签（Tagged）发送。

二、划分方式

1、基于接口划分

        基于接口划分的配置就是上文中提到的三种接口类型的配置。以下仅做简单展示。

※配置：

[SW-1]:vlan batch 10 20

            int g 0/0/1

              port link-type access

              port default vlan 10

            int g 0/0/2

              port link-type hybrid

              port hybrid untagged vlan 20

              port hybrid pvid vlan 20

           int g 0/0/24

              port link-type trunk

              port trunk allow-pass vlan 10 20

2、基于MAC地址划分

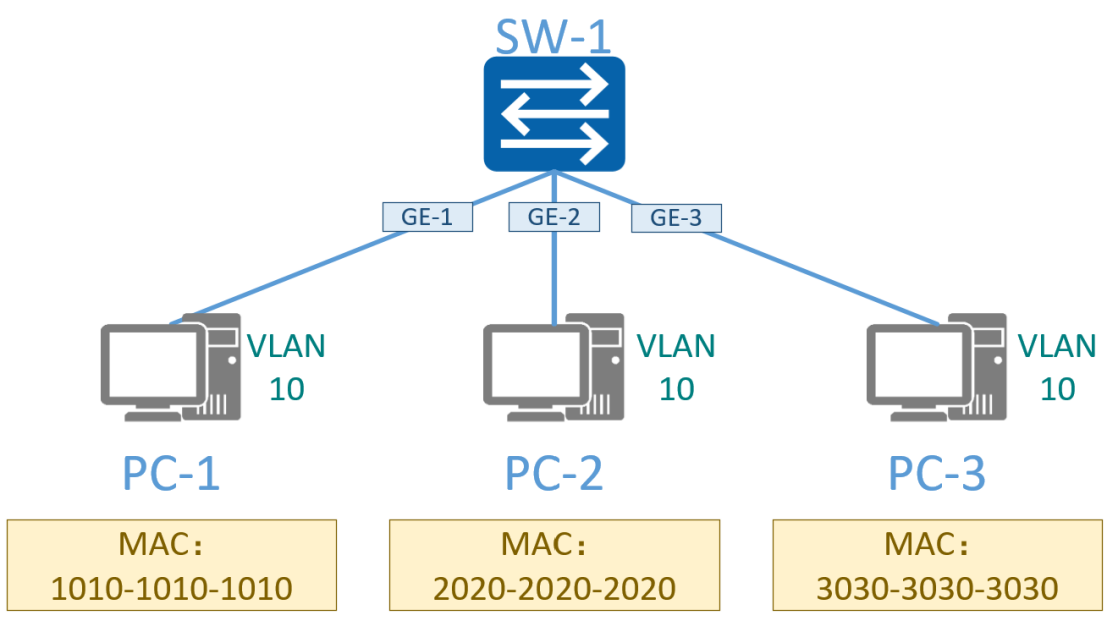

※场景：

        通过MAC地址划分的方式将PC-1、2、3规划至同一VLAN进行通信。

※思路：

        在MAC地址与VLAN ID之间建立映射关系，使得PC-1、2、3的MAC均属于VLAN 10。优先使用hybrid接口。

※配置：

        以GE-1接口配置为准，GE-2、GE-3接口配置相同。

[SW-1]:vlan 10

               mac-vlan mac-address 1010-1010-1010

               mac-vlan mac-address 2020-2020-2020

               mac-vlan mac-address 3030-3030-3030

            int g 0/0/1

                port link-type hybrid

                port hybrid untagged vlan 10

                mac-vlan enable

※检验：

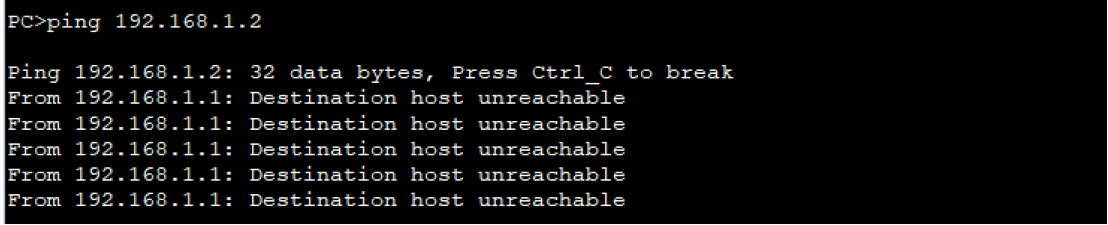

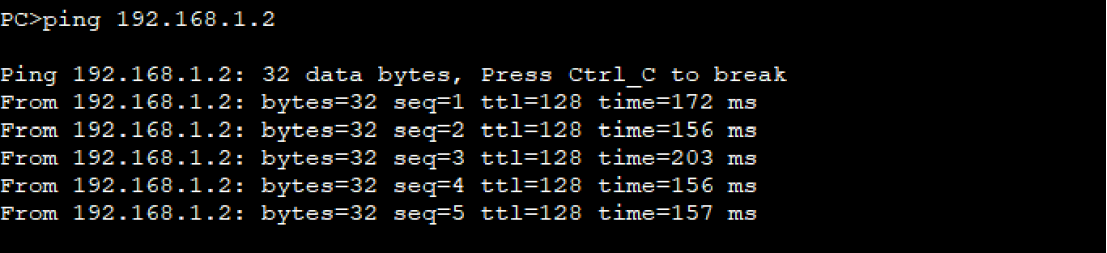

PC-1 ping PC-2：

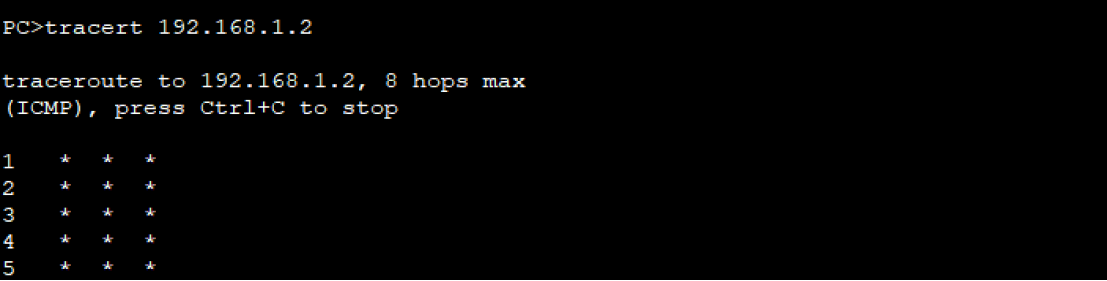

PC-1 ping PC-2（更改MAC地址）：

※分析：

        首先建立VLAN，通过VLAN视图建立MAC地址与VLAN ID之间的映射关系。当PC-2的MAC地址符合映射关系时，PC-1可ping通PC-2，当更改PC-2的MAC地址使其不符合映射关系时，PC-1无法ping通PC-2。

3、基于子网（IP地址）划分

※场景：

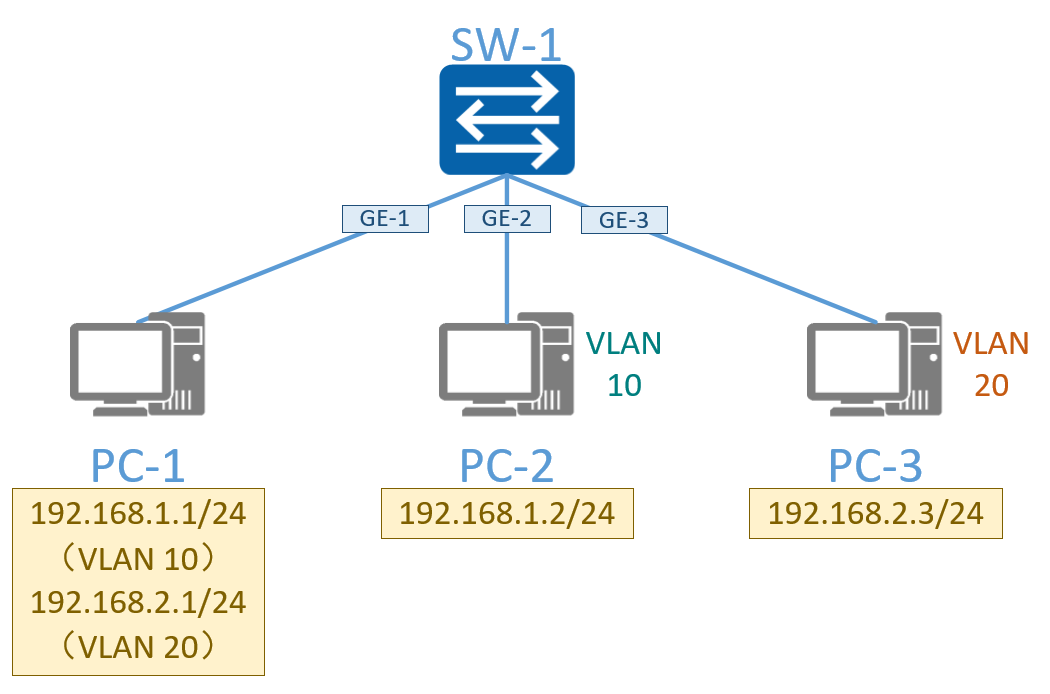

        PC-1使用IP地址192.168.1.1/24时仅可访问VLAN-10的PC-2，使用IP地址192.168.2.1/24时仅可访问VLAN-20的PC-3。

※配置：

[SW-1]:vlan 10

               ip-subnet-vlan 1 ip 192.168.1.0 24

            vlan 20

                ip-subnet-vlan 1 ip 192.168.2.0 24

            int g 0/0/1

                port link-type hybrid

                port hybrid untagged vlan 10 20

                ip-subnet-vlan enable

            int g 0/0/2

                port link-type hybrid

                port hybrid untagged vlan 10

                ip-subnet-vlan enable

            int g 0/0/3

                port link-type hybrid

                port hybrid untagged vlan 20

                ip-subnet-vlan enable

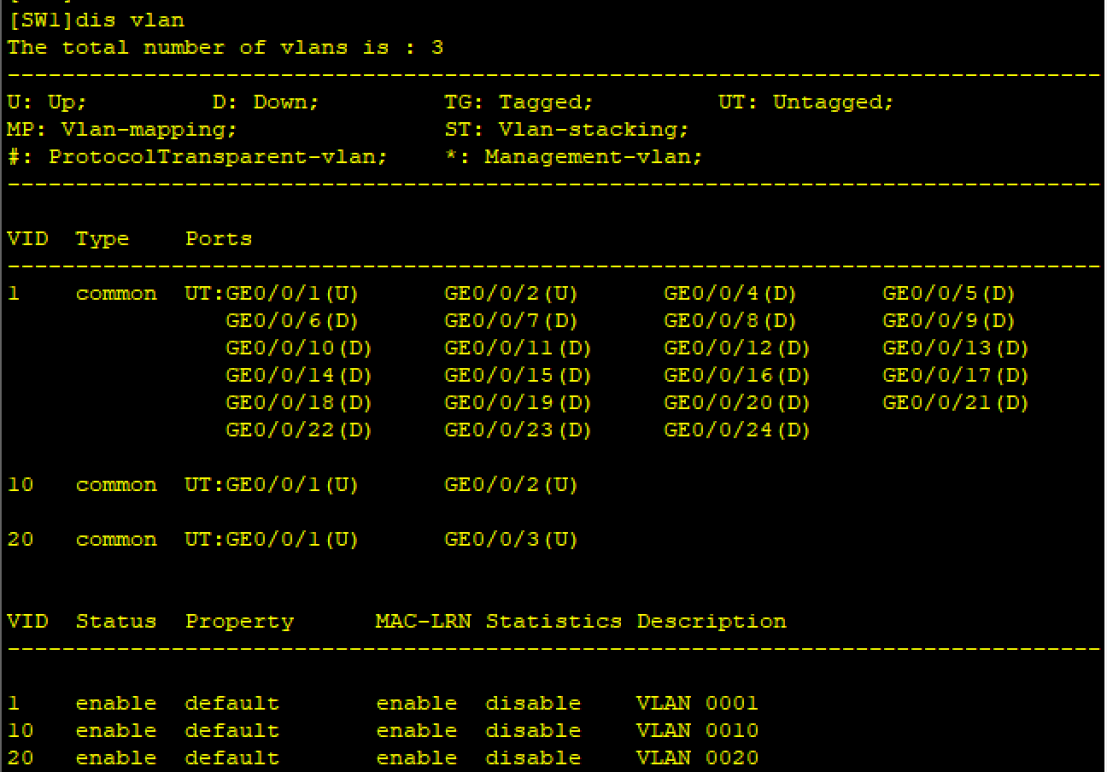

VLAN列表：

关闭ip-subnet-vlan时：

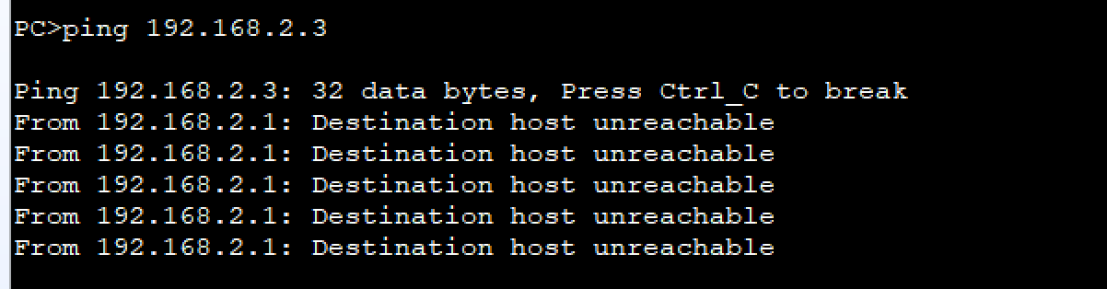

PC-1使用192.168.1.1/24访问PC-2：

PC-1切换至192.168.2.1/24访问PC-3：

开启ip-subnet-vlan时：

PC-1使用192.168.1.1/24访问PC-2：

PC-1切换至192.168.2.1/24访问PC-3：

        从上述结果可以看出，关闭ip-subnet-vlan功能时，PC-1无法通过更改IP地址的方式对不同VLAN域内的设备进行访问，开启该功能后方可访问。

4、基于协议划分

※场景：

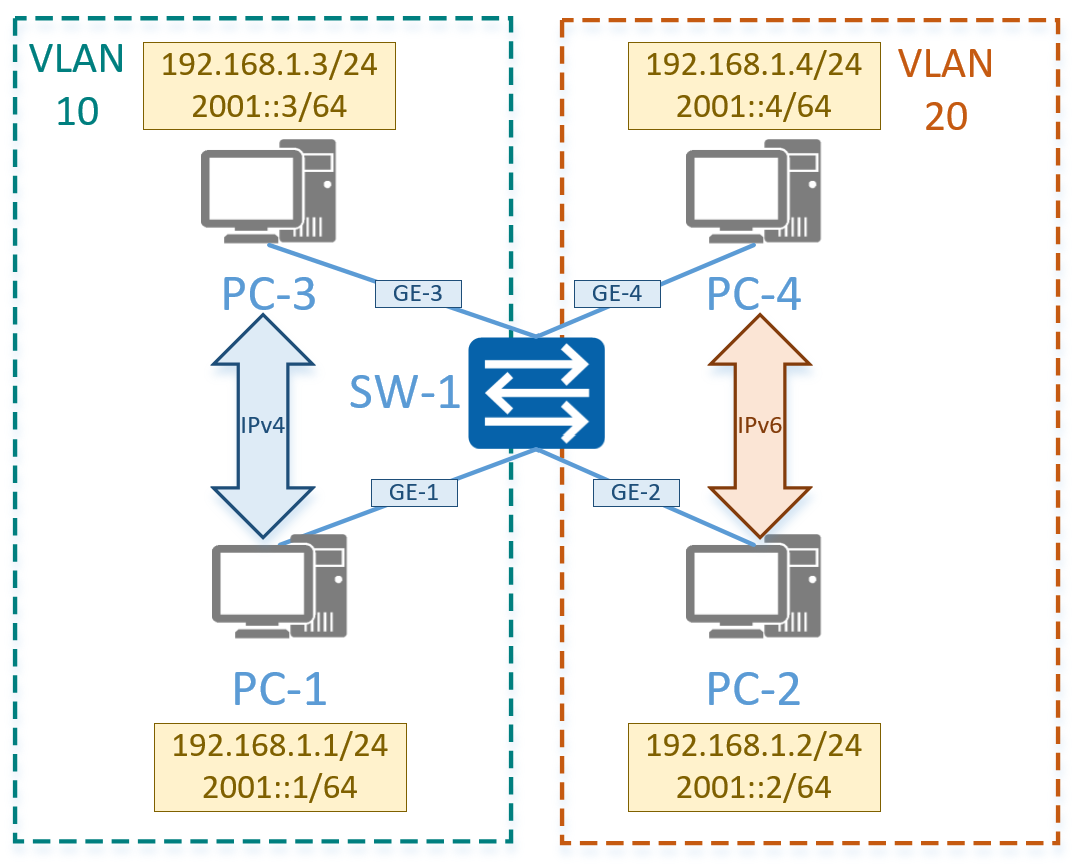

        各PC通过交换机SW-1交互，IPv4与IPv6地址如图所示。将IPv4划分至VLAN-10，IPv6划分至VLAN-20。PC-1与PC-3之间只能通过IPv4进行通信，PC-2与PC-4之间只能通过IPv6进行通信。

※配置：

[SW1]:vlan 10

              protocol-vlan vlan 1 ipv4

           vlan 20

              protocol-vlan vlan 1 ipv6

           int g 0/0/1

              port link-type hybrid

              port hybrid pvid 10

              port hybrid untagged 10

              protocol-vlan vlan 10 1

              protocol-vlan vlan 20 1

           int g 0/0/2

              port link-type hybrid

              port hybrid pvid 20

              port hybrid untagged 20

              protocol-vlan vlan 10 1

              protocol-vlan vlan 20 1

※检验：

        GE-3接口配置与GE-1相同，GE-4接口配置与GE-2相同。

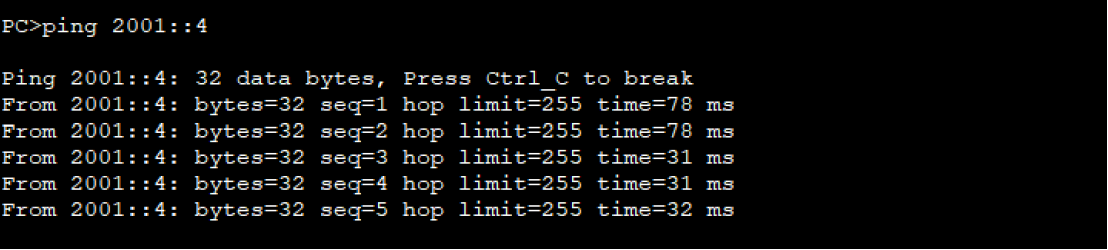

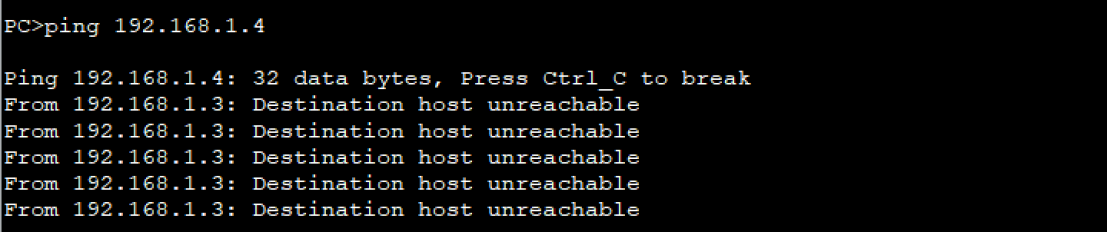

PC-1访问PC-3：

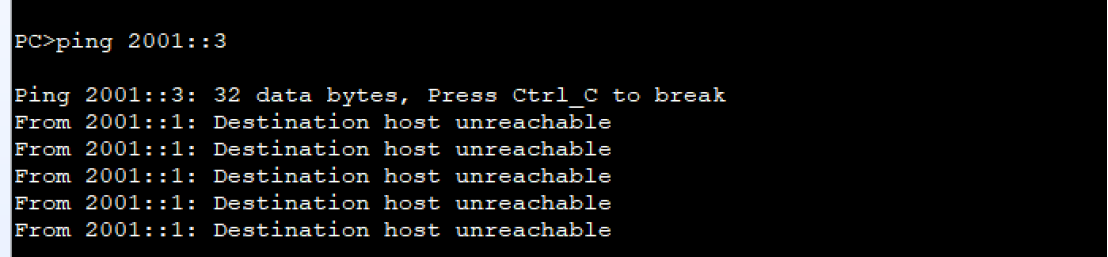

PC-2访问PC-4：

※分析：

        PC-1与PC-3之间只能通过IPv4访问，PC-2与PC-4之间只能通过IPv6访问。

三、三层通信

1、VLANIF接口

※场景：

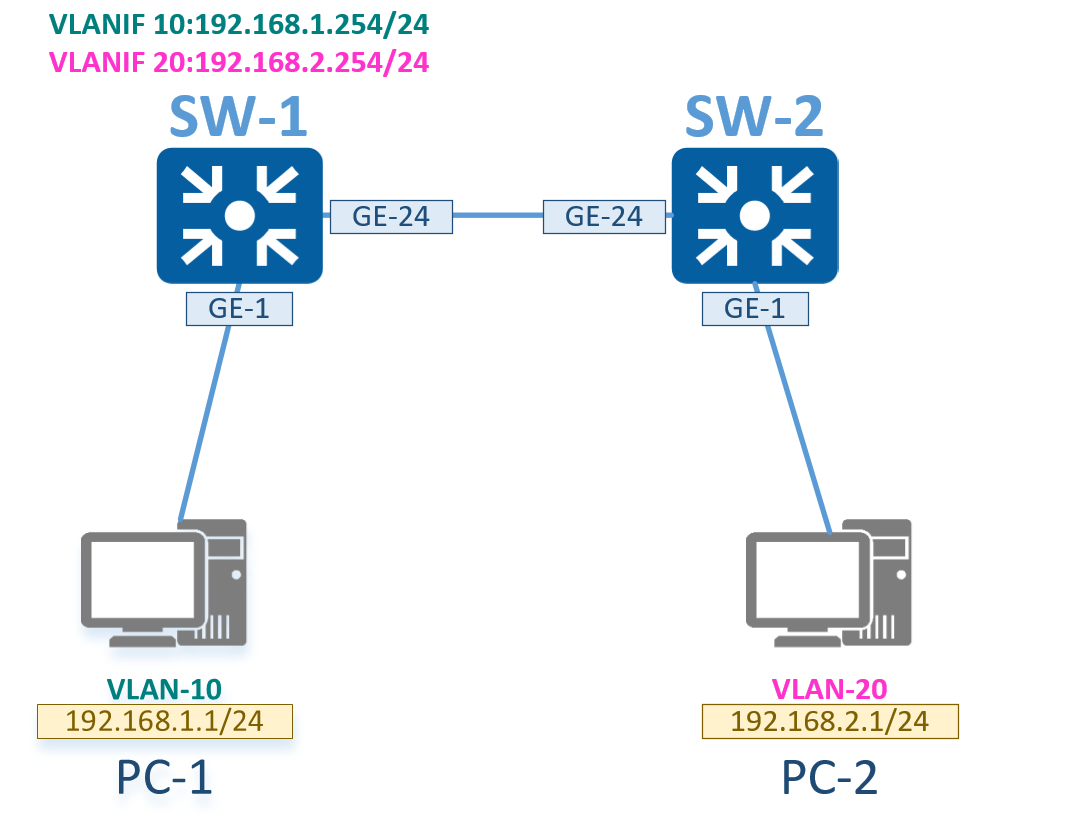

        PC-1与PC-2属于不同VLAN，两者需要进行跨交换机的三层通信。

※分析：

        分别配置VLAN 10和VLAN 20对应的VLANIF接口，可以配置在同一交换机中，也可配置在各自交换机中。在各自交换机配置VLANIF接口时，需要再配置一个连接用VLAN和VLANIF接口，并通过路由协议进行路由学习，否则无法通信。

※配置：

• VLANIF配置在同一交换机：

[SW1]:vlan batch 10 20

           int g 0/0/1

             port link-type access

             port default vlan 10

           int g 0/0/24

             port link-type trunk

             port trunk allow-pass vlan 10 20

           int vlanif 10

             ip address 192.168.1.254 24

           int vlanif 20

             ip address 192.168.2.254 24

[SW2]:vlan batch 10 20

           int g 0/0/1

             port link-type access

             port default vlan 20

           int g 0/0/24

              port link-type trunk

              port trunk allow-pass vlan 10 20

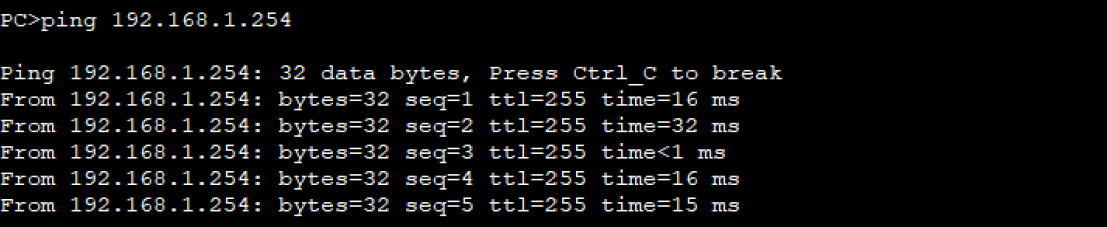

※检验：

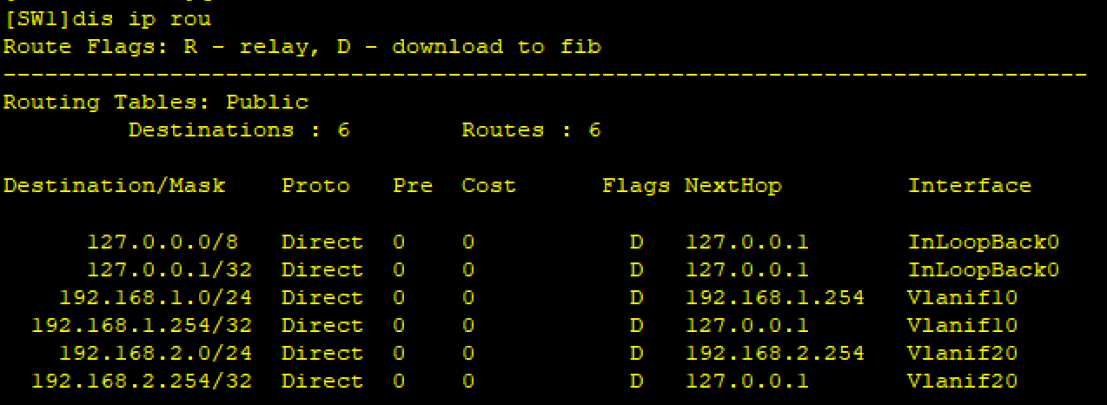

SW-1路由表：

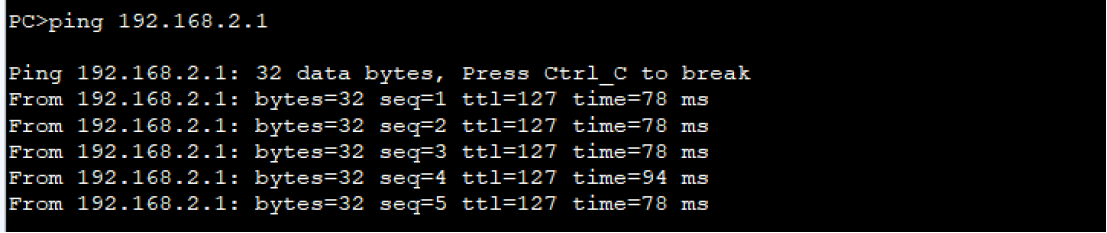

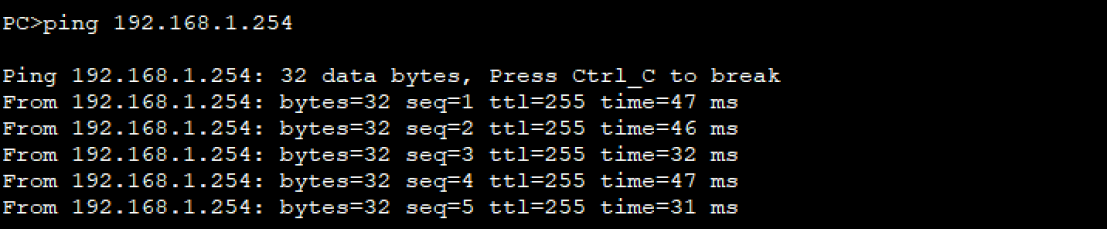

连通性测试：

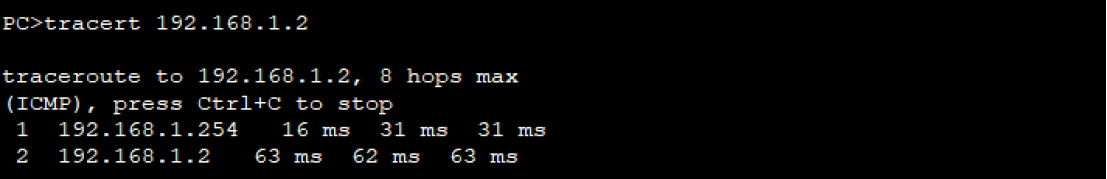

链路路径：

• VLANIF配置在不同交换机：

[SW1]:vlan batch 10 100

           int g 0/0/1

             port link-type access

             port default vlan 10

           int g 0/0/24

             port link-type trunk

             port trunk allow-pass vlan 100

           int vlanif 10

             ip address 192.168.1.254 24

           int vlanif 100

             ip address 10.0.12.1 24

             ip route-static 0.0.0.0 0 10.0.12.2

[SW2]:vlan batch 20 100

           int g 0/0/1

             port link-type access

             port default vlan 20

           int g 0/0/24

             port link-type trunk

             port trunk allow-pass vlan 100

           int vlanif 20

             ip address 192.168.2.254 24

           int vlanif 100

             ip address 10.0.12.2 24

             ip route-static 0.0.0.0 0 10.0.12.1

※检验：

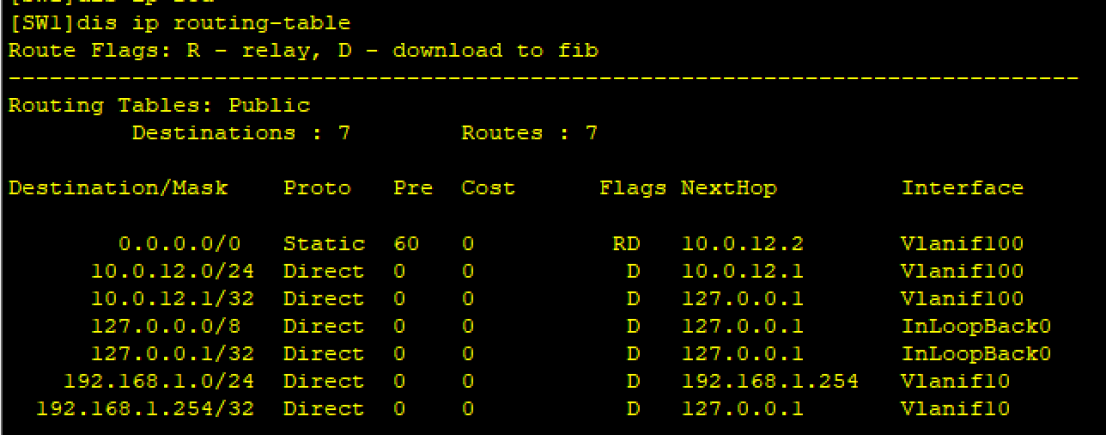

SW-1路由表：

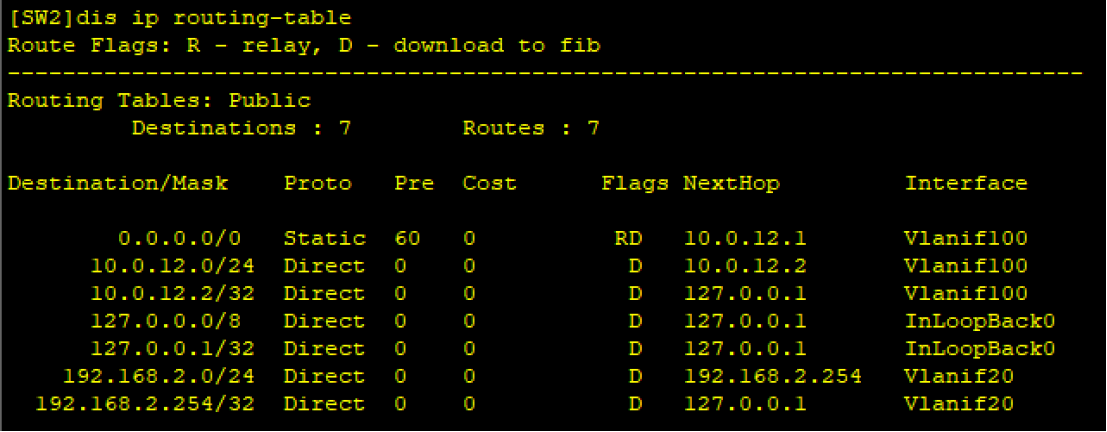

SW-2路由表：

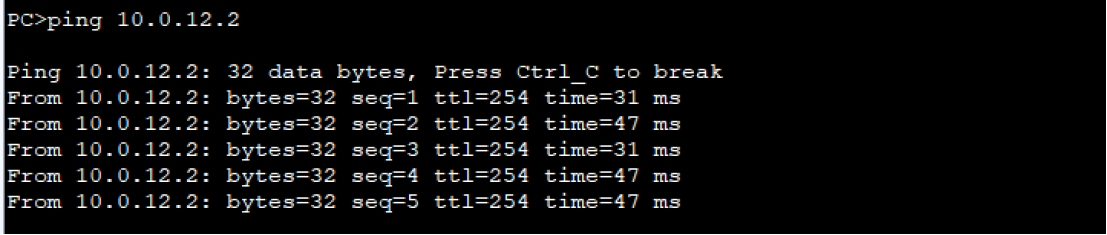

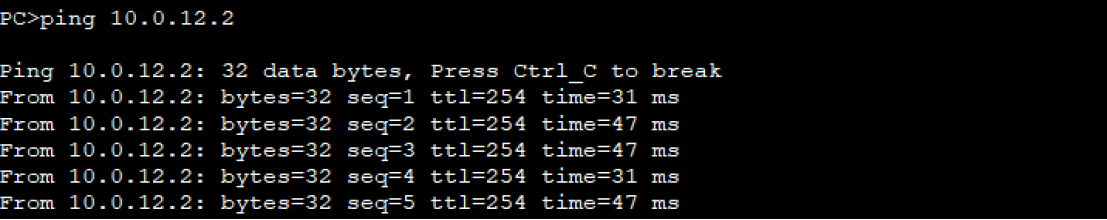

连通性测试：

链路路径：

※分析：

        同一交换机配置VLANIF接口时，从SW-1路由表可以看出跨网段通信是通过本机直连路由完成的。两台交换机的级联接口为GE-24，需要允许各自VLAN ID通过才可以进行通信。

        不同交换机配置VLANIF接口时，除了配置各自VLAN所对应的VLANIF接口外，还需额外配置一个连接用VLAN和VLANIF接口。由路径追踪可以看出，数据包的转发路径为：本端VLAN对应的VLANIF接口→本端连接用VLAN的VLANIF接口→对端连接用VLAN的VLANIF接口→对端VLAN对应的VLANIF接口→目的地。去往对端业务网段的路由需要通过路由协议（或静态路由）进行学习。

2、单臂路由

※场景：

        不同业务类型的PC连接至同一交换机中并通过VLAN进行隔离，同时这些PC都需要通过路由器R1的GE-1接口访问外部网络。交换机与路由器之间只有一条级联线。

※分析：

        交换机侧配置相应的VLAN并将各接口规划到相应VLAN中。路由器侧在GE-1接口配置子接口，VLAN 10对应GE-1.10、VLAN 20对应GE-1.20，并配置IP地址。物理接口无需配置IP地址，子接口需要开启ARP广播功能，否则无法通信。

※配置：

[SW1]:vlan batch 10 20

           int g 0/0/1

             port link-type access

             port default vlan 10

           int g 0/0/2

             port link-type access

             port default vlan 20

           int g 0/0/24

             port link-type trunk

             port trunk allow-pass vlan 10 20

[R1]:int g 0/0/1.10

           dot1q termination vid 10

           ip address 192.168.1.254 24

           arp broadcast enable

        int g 0/0/1.20

           dot1q termination vid 20

           ip address 192.168.2.254 24

           arp broadcast enable

※检验：

PC-1 ping PC-2：

※分析：

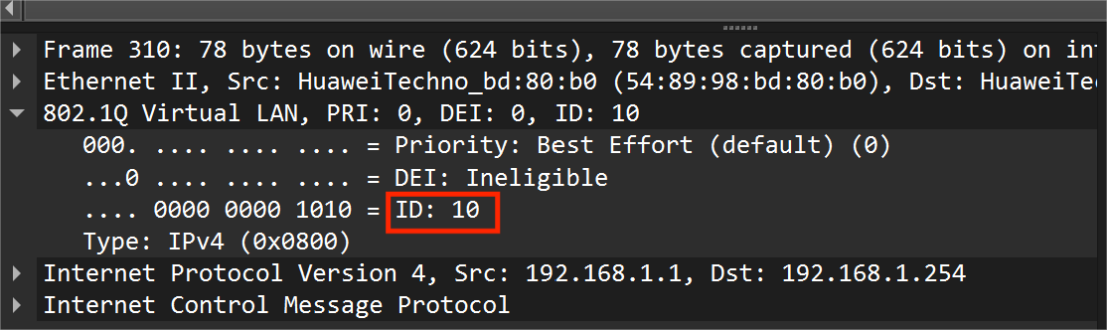

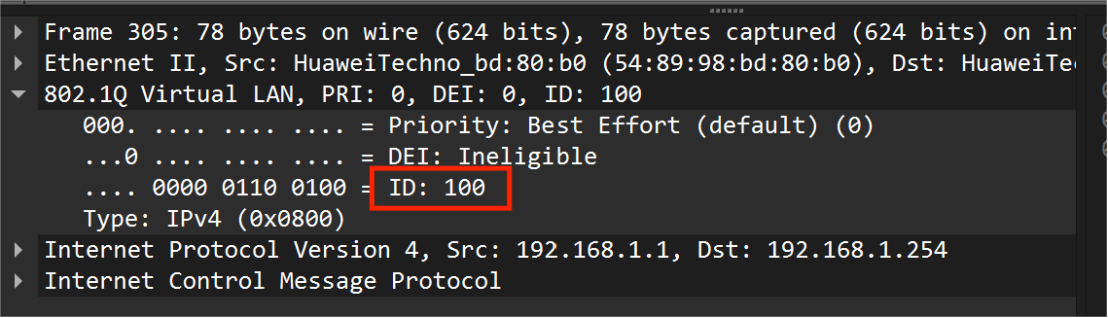

        PC-1发送数据包至交换机，交换机为其打上VLAN 10的标签并通过GE-24接口转发至路由器的GE-1接口。路由器收到数据包后直接将该数据包交由子接口GE-1.10进行处理，子接口GE-1.10作为VLAN 10的网关，执行后续的三层通信。

        子接口若不开启ARP广播功能，PC-1将无法ping通PC-2。初始情况下，PC-1内没有任何MAC地址信息，需要通过ARP来获取。PC-1以广播形式发送ARP报文后，由于子接口未开启ARP广播功能，子接口会直接丢弃ARP广播报文，导致PC-1无法获取网关的MAC地址，从而PC-1无法ping通PC-2。

四、VLAN聚合

场景一：Sub-VLAN间的通信

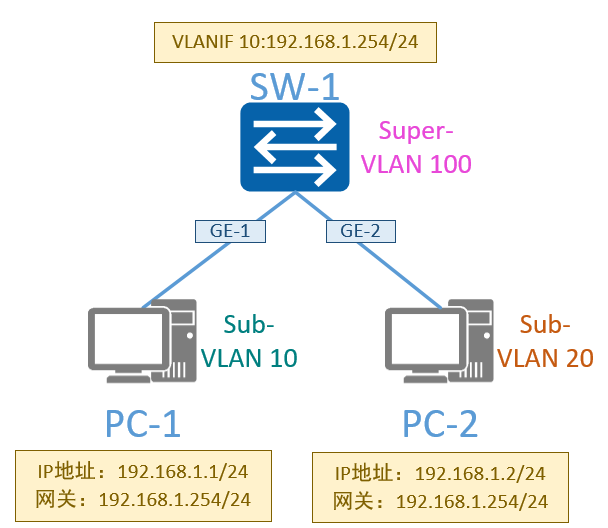

        网络连接如图所示，PC-1属于Sub-VLAN 10，PC-2属于Sub-VLAN 20，二者同属于Super-VLAN 100。PC-1需要访问PC-2。

※思路：

        GE-1接口配置为Access接口，属于Sub-VLAN 10；GE-2接口配置为Access接口，属于Sub-VLAN 20；Sub-VLAN 10和Sub-VLAN 20同属于Super-VLAN 100，VLANIF 100为Super-VLAN的网关。VLANIF 100接口需要配置ARP-Proxy两个不同Sub-VLAN才可通信。

※配置：

[SW1]:vlan batch 10 20 100

           int g 0/0/1

             port link-type access

             port default vlan 10

           int g 0/0/2

             port link-type access

             port default vlan 20

           vlan 100

             aggregate-vlan

             access-vlan 10 20

           int vlanif 100

             ip address 192.168.1.254 24

             arp-proxy inter-sub-vlan-proxy enable

※检验：

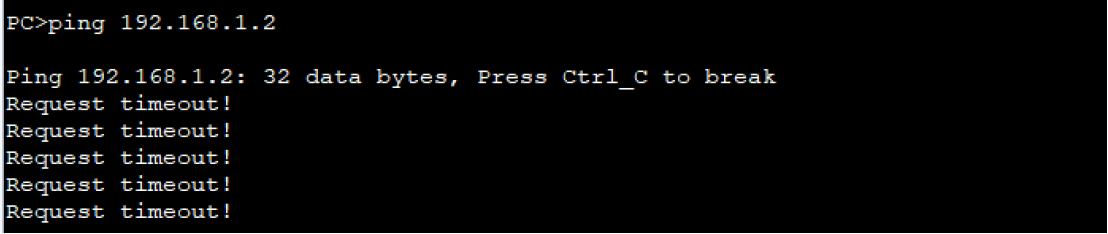

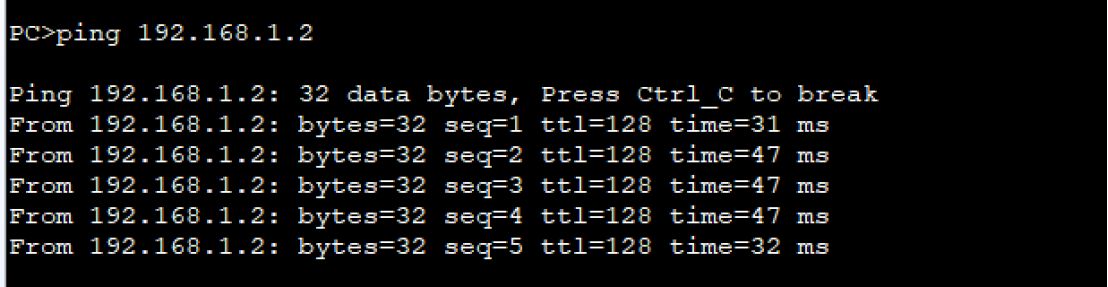

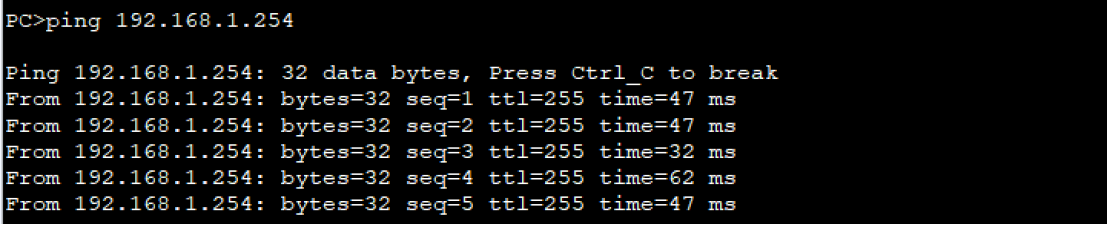

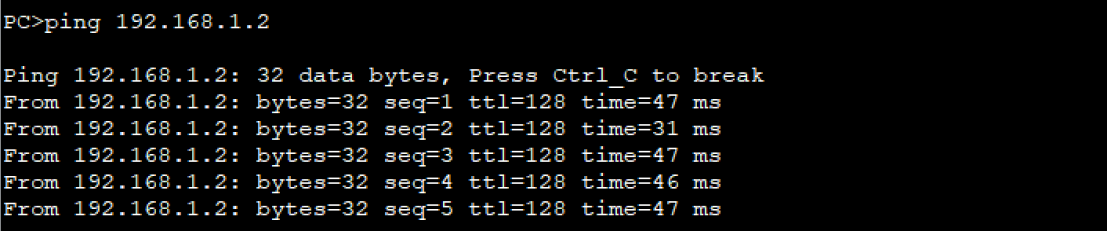

开启代理前：

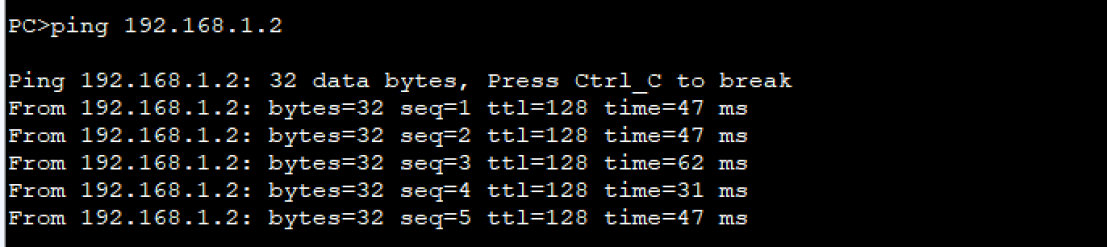

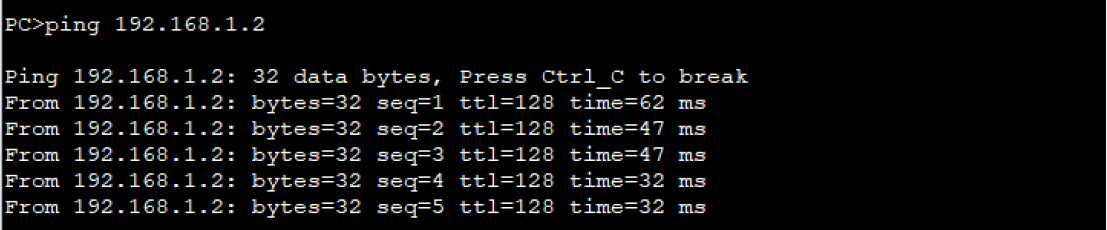

开启代理后：

※分析：

        不同Sub-VLAN间需要经过网关进行三层通信，初始情况下，PC-1需要广播一条ARP Request报文进行PC-2的MAC地址获取。

非VLAN聚合时，流程如下：

        假设PC-1的IP地址为192.168.1.1/24，网关为VLANIF 10；PC-2的IP地址为192.168.2.1/24，网关为VLANIF 20。只展示发包过程，回包过程与发包过程相同。

1. PC-1经过IP地址比对，发现自身与目的IP不在同一子网，需要先将报文转发至网关。初始情况下PC-1以二层广播形式发送ARP Request报文，目的IP为VLANIF 10的IP，目的MAC为全F。
2. 网关VLANIF 10收到ARP Request报文后以单播形式回复ARP Reply报文，将自身MAC回应给PC-1；
3. PC-1发送ICMP报文，目的MAC为VLANIF 10的MAC地址，目的IP为192.168.2.1；
4. VLANIF 10收到ICMP报文后根据目的IP地址查询自身路由表，得知下一跳为VLANIF 20，遂将报文转发至VLANIF-20进行处理；
5. VLANIF 20收到报文后，经判断得知目的IP地址为直连网段，由于是初始状态，以广播形式发送ARP Request报文用以获取PC-2的MAC地址；
6. PC-2收到ARP Request报文后回复ARP Reply报文，将自身MAC地址回应给VLANIF 20；
7. VLANIF-20将ICMP报文转发至PC-2。

VLAN聚合，未开启ARP代理时：

1. 以场景一为例，PC-1在比对IP地址时，发现目的IP地址与自身处于同一子网，所以决定不通过网关直接进行二层通信。
2. PC-1广播一条ARP报文，目的IP为192.168.1.2，目的MAC为全F；
3. 由于不同Sub-VLAN间二层隔离，所以PC-2无法收到ARP信息，导致PC-1无法获得PC-2的MAC地址；
4. 由于网关未开启ARP代理，Super-VLAN的VLANIF接口（网关）在收到针对同网段其他主机的ARP Request报文时，不会进行代理回应。所以VLANIF 100收到目的IP不是自己的ARP Request报文时不会进行回应，导致PC-1无法获得网关的MAC地址。最终导致通信失败。

VLAN聚合，开启ARP代理时：

前三步与未开启时一致。

1. 开启ARP代理后，Super-VLAN的VLANIF接口（网关）在收到针对同网段其他主机的ARP Request报文后会检查请求的目的IP地址是否属于关联的任一Sub-VLAN，若属于便进行代理回应，将自己的MAC地址封装在ARP Reply报文中以单播形式转发至PC-1。
2. PC-1收到ARP Reply报文后，会将报文中的MAC地址（即VLANIF 100的MAC地址）与目的IP绑定，封装成数据帧。
3. 网关在收到ICMP报文后，经过查询Super-VLAN与Sub-VLAN的映射关系得知目的网段属于Sub-VLAN 20，于是通过Sub-VLAN 20的广播域发送ARP Request报文请求PC-2的MAC地址。
4. PC-2收到ARP Request报文后将自身MAC地址封装进ARP Reply报文以单播形式进行回应。
5. PC-2回应后，网关（VLANIF 100）将ICMP报文转发至PC-2。

总结：

        VLAN聚合在二层隔离与三层同网段之间制造了矛盾，导致了ARP报文无法通过二层泛洪至目的地。ARP代理作为调解者，使得不同Sub-VLAN同网段的主机通过Super-VLAN的VLANIF接口作为中间跳强行进行三层转发，解决了二层通信的问题。

​​​​​​​场景二：Sub-VLAN与其他设备的三层通信。

※组网需求：

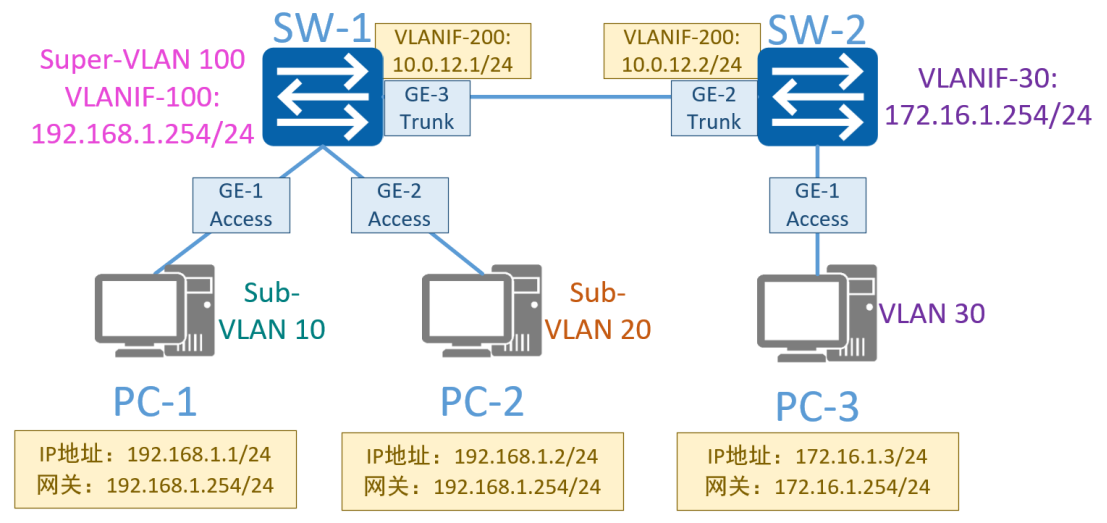

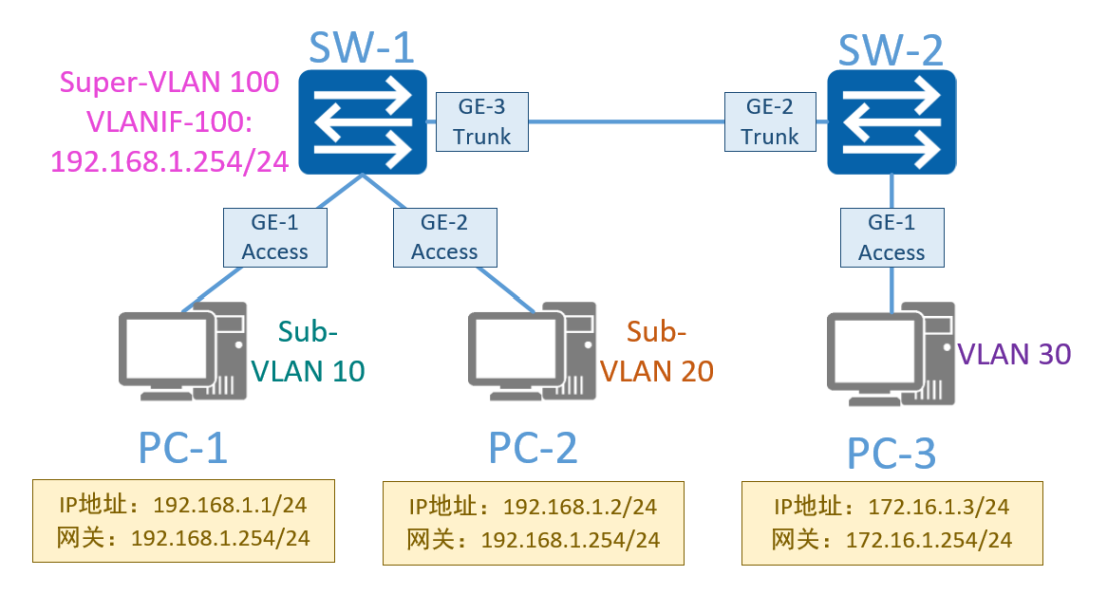

        PC-1属于Sub-VLAN 10、PC-2属于Sub-VLAN 20，同属Super-VLAN 100，PC-3属于VLAN 30。

※通信需求：

1. PC-1、PC-2需要与PC-3分别通信；
2. PC-1、PC-2之间进行二层隔离；
3. 交换机之间通过三层通信。

※思路：

        SW-1 GE-1接口配置为Access接口，属于Sub-VLAN 10；SW-1 GE-2接口配置为Access接口，属于Sub-VLAN 20；SW-1 GE-3接口配置为Trunk接口，允许VLAN 200通过；VLAN 100为Super-VLAN，分别与Sub-VLAN 10和Sub-VLAN 20建立对应关系，VLANIF 100为网关；VLAN 200为连接用VLAN，配置VLANIF 200接口与SW-2进行三层通信。

        SW-2 GE-1接口配置为Access接口，属于Sub-VLAN 30，VLANIF 30为VLAN 30的网关；SW-2 GE-2接口配置为Trunk接口，允许VLAN 200通过；VLAN 200为连接用VLAN，配置VLANIF接口与SW-1进行三层通信。

以PC-1与PC-3通信为例，可以大致分为三部分：

1. PC-1至VLANIF-100：通过配置VLAN聚合完成，此阶段为二层通信；
2. SW-1至SW-2：通过配置连接用VLANIF接口完成，此阶段为三层通信；
3. VLANIF30至PC-3：通过配置VLAN完成，此阶段为二层通信。

※配置：

[SW-1]:vlan batch 10 20 100 200

            vlan 100

               aggregate-vlan

               access-vlan 10 20

            int g 0/0/1

               port link-type access

               port default vlan 10

            int g 0/0/2

               port link-type access

               port default vlan 20

            int g 0/0/3

                port link-type trunk

                port trunk allow-pass vlan 200

            int vlanif 100

                ip address 192.168.1.254 24

            int vlanif 200

                ip address 10.0.12.1 24

                ip route-static 0.0.0.0 0 10.0.12.2

[SW-2]:vlan batch 30 200

            int g 0/0/1

               port link-type access

               port default vlan 30

            int g 0/0/2

               port link-type trunk

               port trunk allow-pass 200

            int vlanif 30

               ip address 172.16.1.254 24

            int vlanif 200

               ip address 10.0.12.2 24

               ip route-static 0.0.0.0 0 10.0.12.1

※检验：

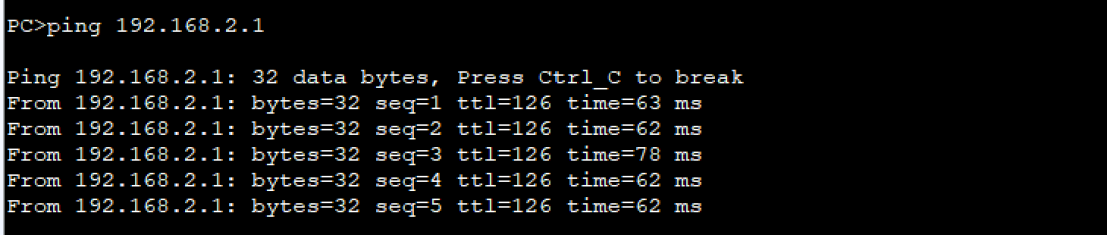

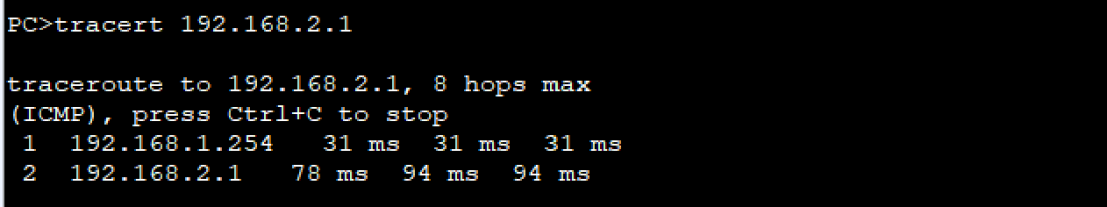

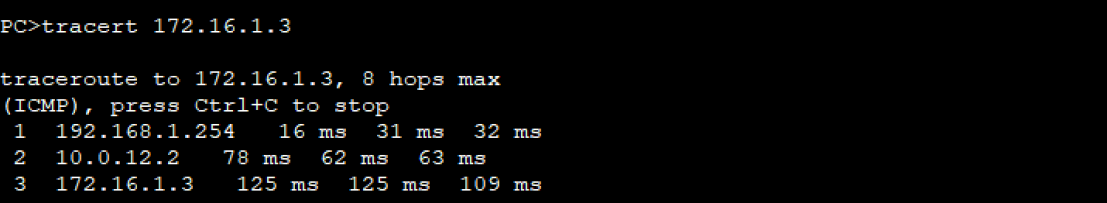

PC-1访问PC-3路径：

※分析：

        PC-1访问PC-3的路径为PC-1→VLANIF 100（SW-1）→VLANIF 200（SW-1）→VLANIF 200（SW-2）→VLANIF-30（SW-2）→PC-3。

        SW-1的VLANIF 100接口作为网关收到PC-1的报文后通过路由表查询得知下一跳为VLANIF 200。SW-1的VLANIF 200接口收到报文后通过Trunk接口转发至SW-2，此时该报文已被打上VLAN 200的标签。SW-2接收到带有VLAN 200标签的报文后，将该报文交给VLANIF 200接口进行处理。经路由表查询得知下一跳为VLANIF 30，最终将报文转发至PC-3。

​​​​​​​场景三：Sub-VLAN与其他设备的二层通信

        Sub-VLAN与其他设备的二层通信与Super-VLAN无关，数据帧是否允许通过以Sub-VLAN中VLAN ID为准。

        场景中PC-1、PC-2与PC-3通信时，只需要保证SW-1的GE-3与SW-2的GE-2接口允许VLAN 10和VLAN 20通过即可，不需要允许VLAN 100通过。

五、MUX VLAN

​​​​​​​1、基础配置

※组网需求：

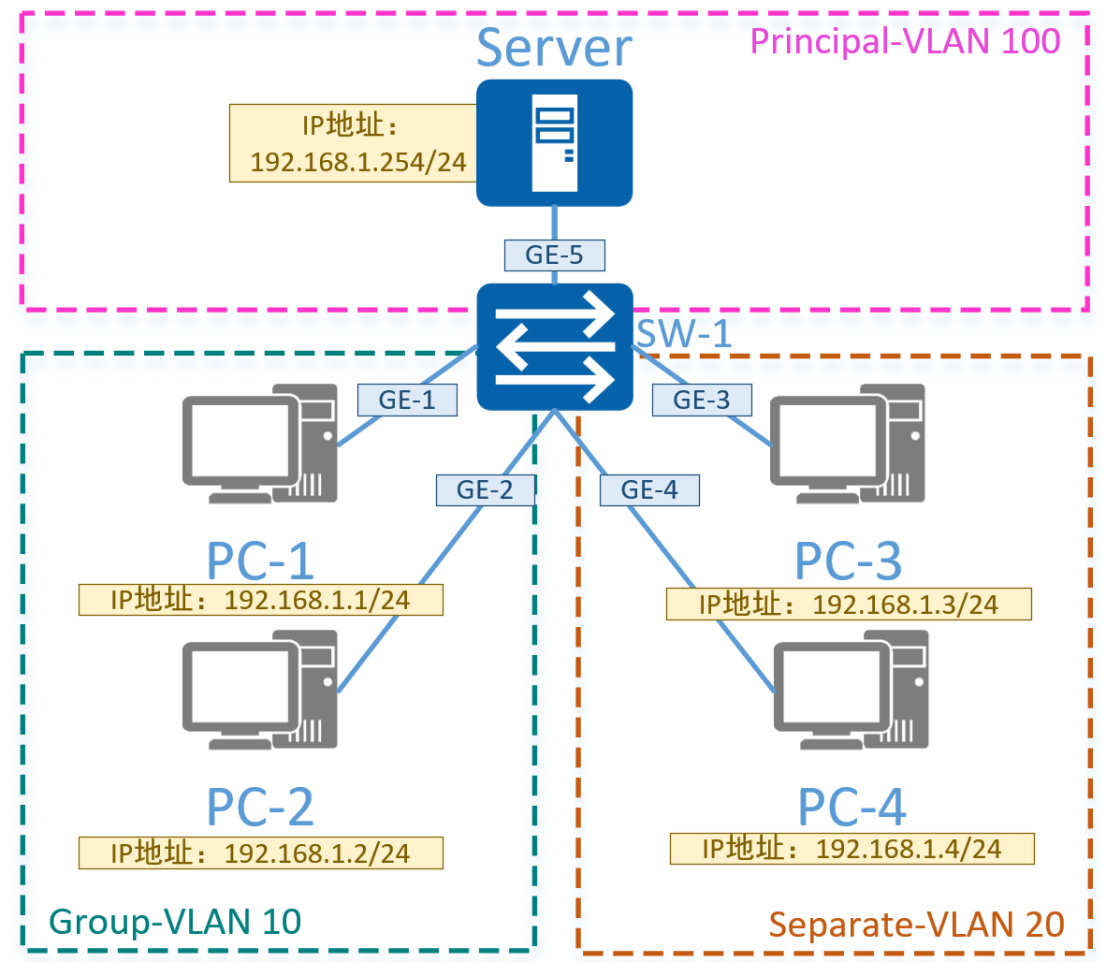

        PC-1、2、3、4与服务器Server均连接在同一台交换机中，且属于同一子网。
※通信需求：

1. 4台PC均可访问服务器Server；
2. PC-1与PC-2需要互相访问；
3. PC-1、PC-2与PC-3、PC-4隔离；
4. PC-3与PC-4之间需要隔离。

※思路：

        建立Principal-VLAN与Subordinate-VLAN的对应关系，再将Subordinate-VLAN划分为Group-VLAN和Separate-VLAN。将服务器配置在Principal-VLAN中，PC-1、PC-2配置在Group-VLAN中，PC-3、PC-4配置在Separate-VLAN中。

※配置：

[SW1]:vlan batch 10 20 100

           vlan 100

              mux-vlan

              subordinate group 10

              subordinate separate 20

           int g 0/0/1

              port link-type access

              port default vlan 10

              port mux-vlan enable

           int g 0/0/2

              port link-type access

              port default vlan 10

              port mux-vlan enable

           int g 0/0/3

              port link-type access

              port default vlan 20

              port mux-vlan enable

           int g 0/0/4

              port link-type access

              port default vlan 20

              port mux-vlan enable

           int g 0/0/5

              port link-type access

              port default vlan 100

              port mux-vlan enable

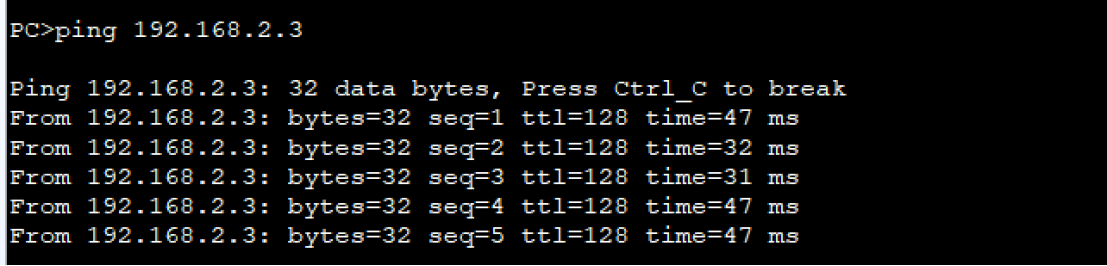

PC-1访问PC-2：

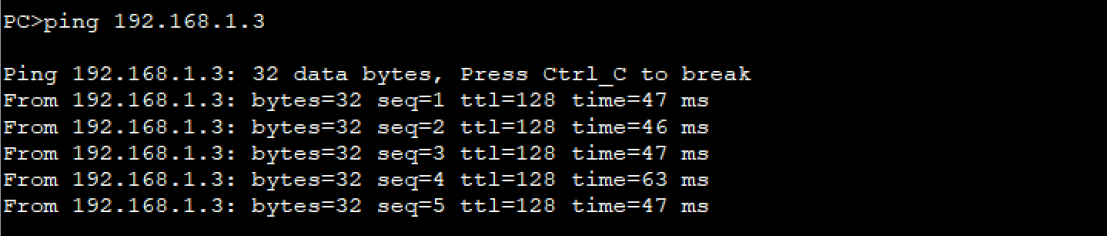

PC-1访问PC-3：

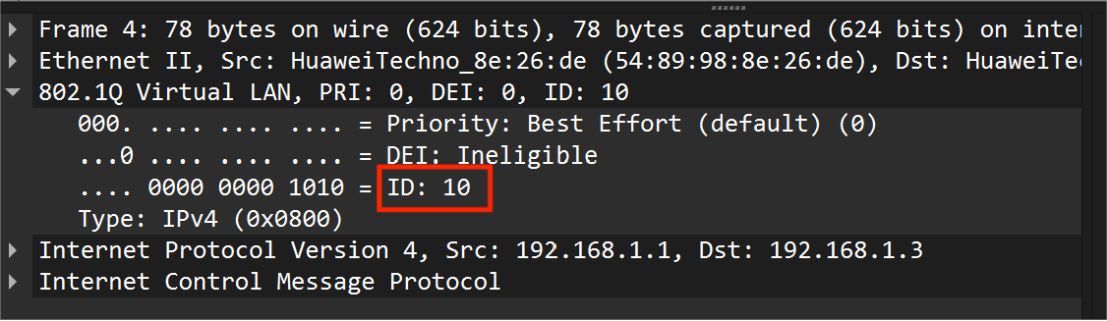

PC-1访问服务器Server：

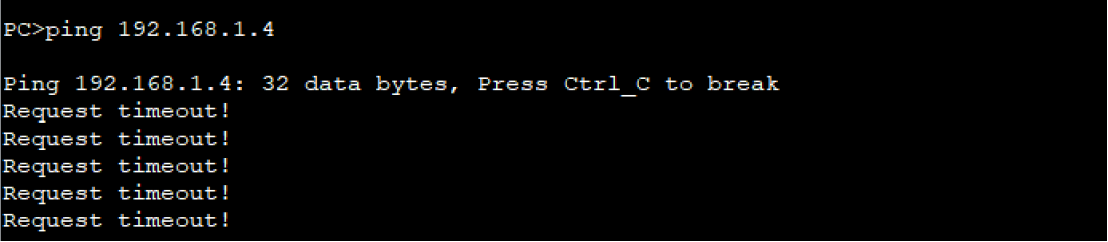

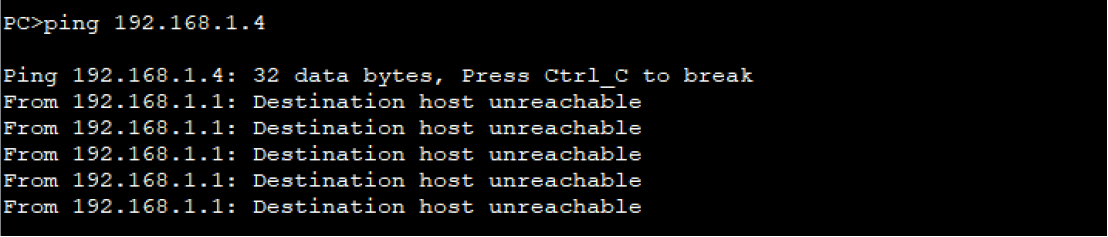

PC-3访问PC-4：

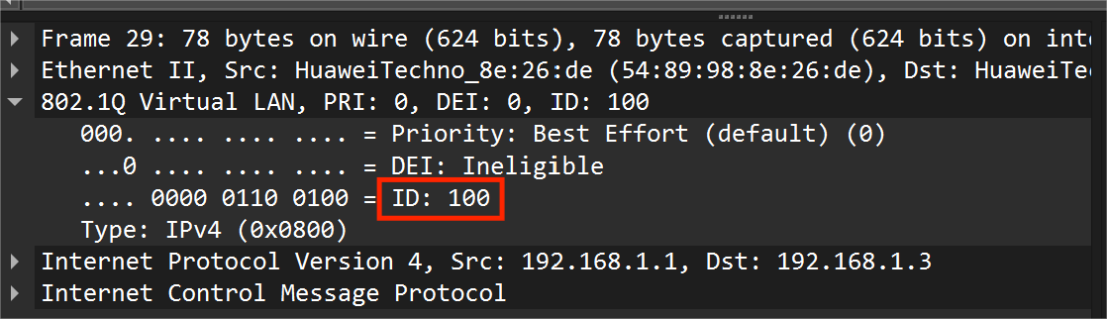

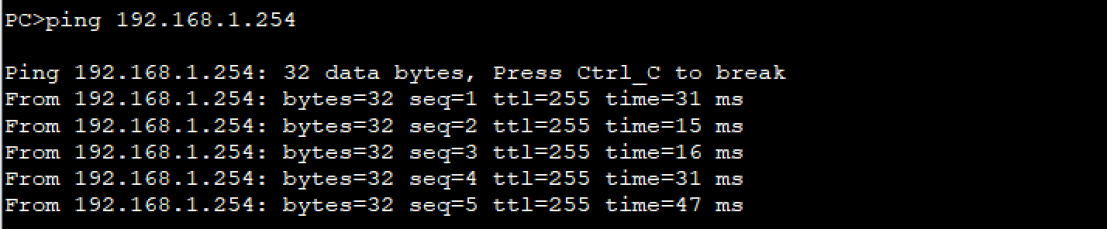

PC-3访问服务器Server：

※分析：

        Principal-VLAN可以与所有Subordinate-VLAN进行通信，将服务器规划至Principal-VLAN满足需求①的要求；Group-VLAN内部可以进行二层通信，将PC-1与PC-2规划至Group-VLAN 10满足需求②的要求；不同Subordinate-VLAN之间进行二层隔离，将PC-1、PC-2和PC-3、PC-4规划至两个不同Subordinate-VLAN满足需求③的要求；Separate-VLAN内部所有设备间进行二层隔离，将PC-3与PC-4规划至Separate-VLAN 20满足需求④的要求。

        普通的VLAN执行的是严格的二层隔离，被划分到不同VLAN中的设备只能进行三层通信。Mux VLAN相较于普通VLAN来说更加的灵活，Mux VLAN保留了不同VLAN间二层通信的可能性，同时又增加了相同VLAN中相互隔离的功能。使得Mux VLAN可以适配普通VLAN无法适配的场景。

​​​​​​​2、网关设置

​​​​​​​场景一：与路由器结合

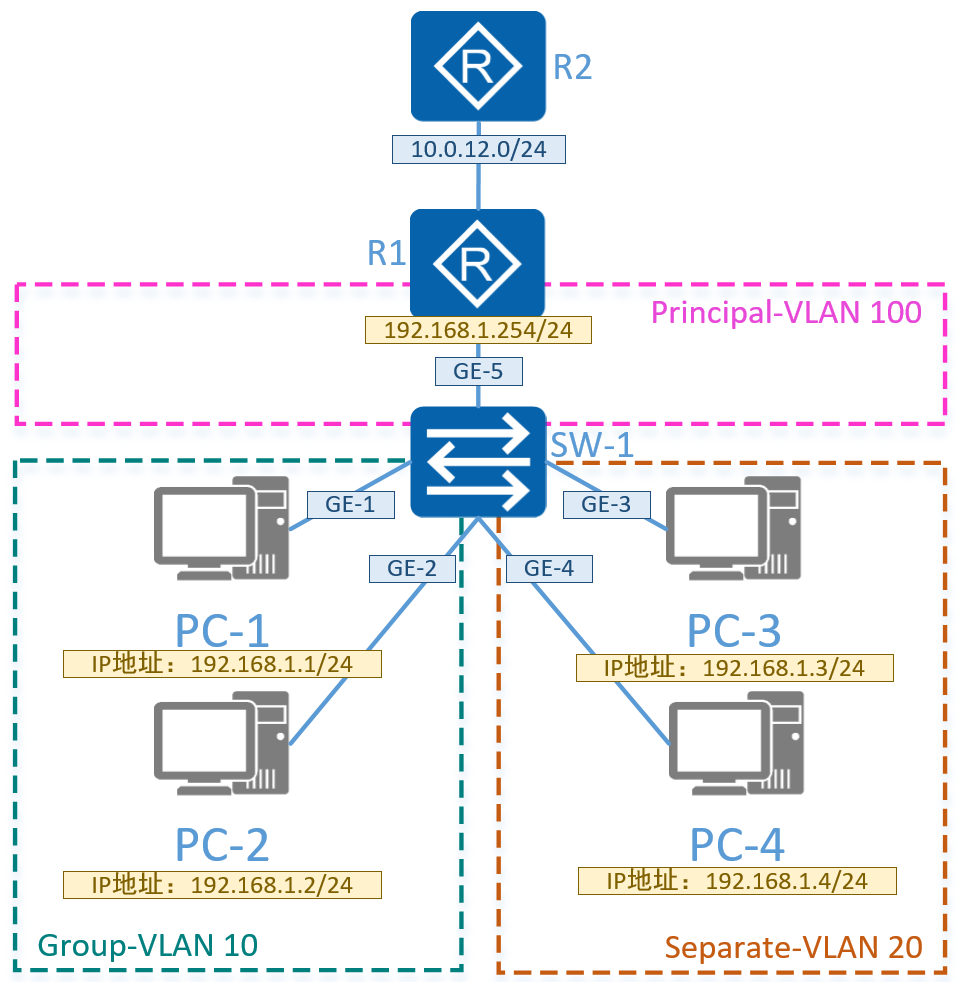

        公司内部各终端PC属于同一子网，且均需要访问外网，各设备通过接入交换机SW-1汇聚至路由器R1。R1作为内部网络的网关进行外网访问。

※组网需求：

        PC-1、2、3、4通过SW-1与R1连接，R1作为4台PC的网关用于访问外网。10.0.12.0/24网段模拟外网环境。
※通信需求：

1. 4台PC均可访问10.0.12.0/24网段；
2. PC-1与PC-2需要互相访问；
3. PC-1、PC-2与PC-3、PC-4隔离；
4. PC-3与PC-4之间需要隔离。

※思路：

        与基础配置相同，建立Principal-VLAN与Subordinate-VLAN的对应关系，并指定VLAN 10为Group-VLAN、VLAN 20为Separate-VLAN。SW-1的GE-1、2、3、4接口配置为Access接口并分别规划至Group-VLAN和Separate-VLAN，GE-5接口配置为Access接口并规划至Principal-VLAN。

※配置：

        Mux VLAN配置与上一场景完全相同，为保证顺利回包，路由器R2需要进行路由配置，最简单的方式为配置下一跳为10.0.12.1的静态默认路由。

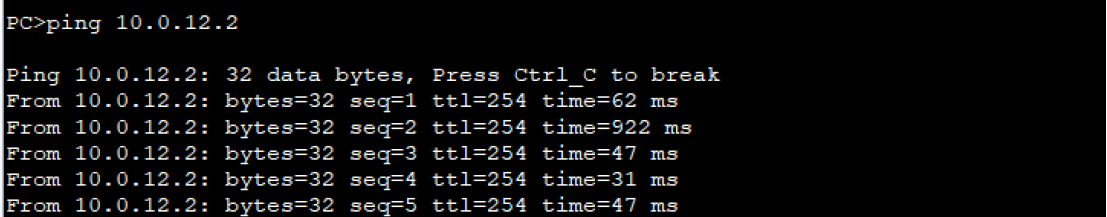

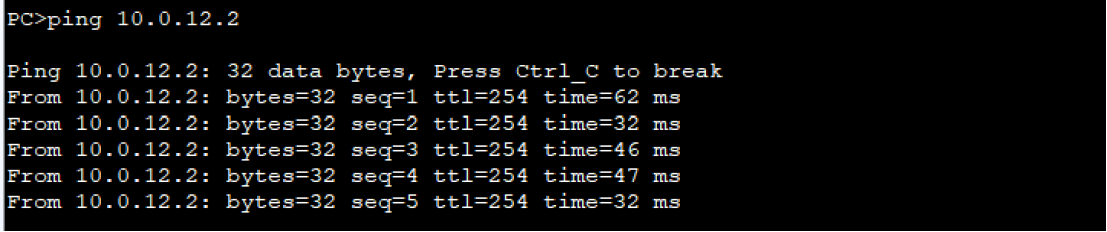

PC-1访问10.0.12.0/24：

PC-2访问10.0.12.0/24：

PC-3访问10.0.12.0/24：

PC-4访问10.0.12.0/24：

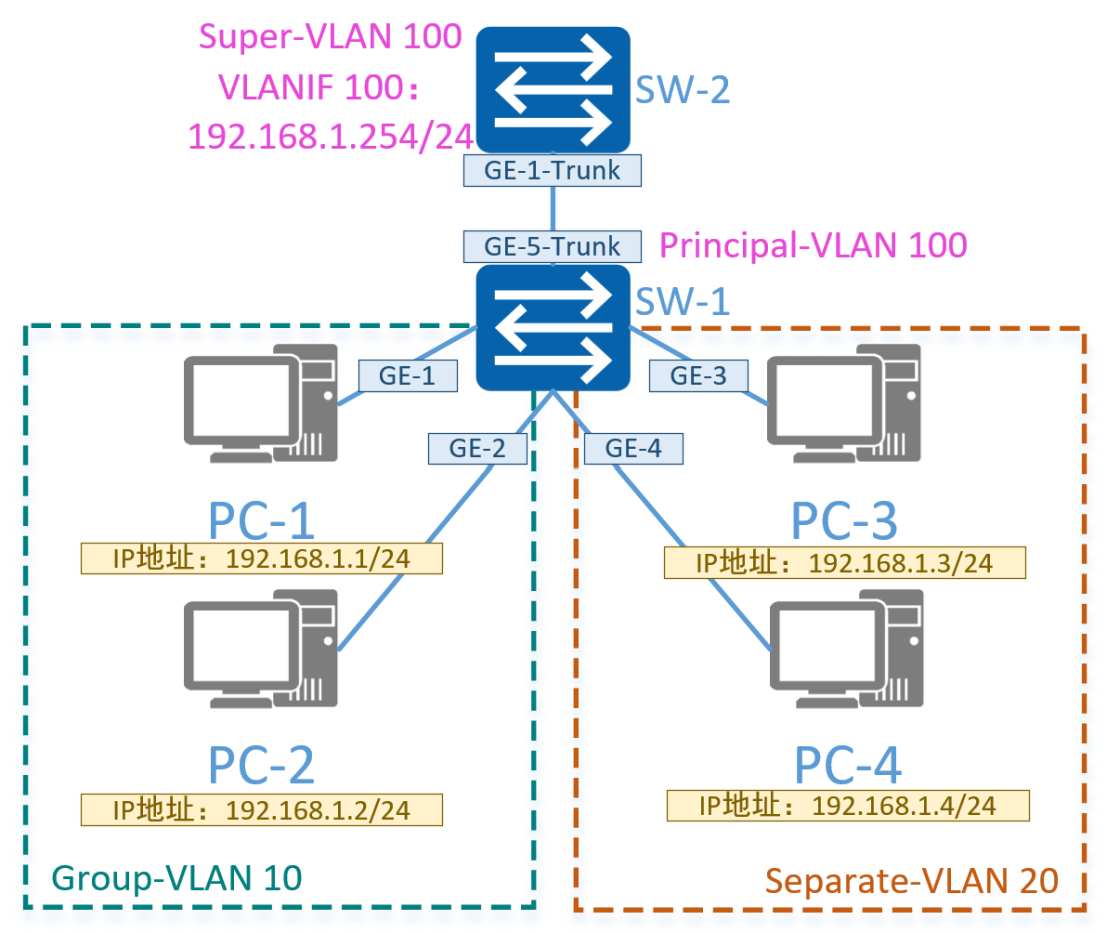

​​​​​​​场景二：与VLAN聚合结合

※组网需求：

        公司内部各终端PC属于同一子网，且均需要访问外网，各设备通过接入交换机SW-1汇聚至交换机SW-2。SW-2为三层交换机，但物理接口无法进行三层通信，只能通过VLANIF接口访问外网。

※通信需求：

1. 4台PC均可访问网关（SW-2的VLANIF 200）；
2. PC-1与PC-2需要互相访问；
3. PC-1、PC-2与PC-3、PC-4隔离；
4. PC-3与PC-4之间需要隔离。

※思路：

        Mux VLAN在SW-1配置，VLAN 100为Principal-VLAN、VLAN 10为Group-VLAN、VLAN 20为Separate-VLAN。SW-1 GE-1、2、3、4接口配置与“基础配置”一节相同，GE-5接口需配置为Trunk接口并允许VLAN 10和VLAN 20通过。

        VLAN聚合在SW-2配置，VLAN 100为Super-VLAN，VLAN 10、VLAN 20为Sub-VLAN。SW-2 GE-1接口需配置为Trunk接口并允许VLAN 10和VLAN 20通过；VLANIF 100接口为网关，需配置网关IP地址。

※配置：

        SW-1只展示GE-1、3、5的配置，GE-2、4与GE-1、3配置相同。

[SW1]:vlan batch 10 20 100

           vlan 100

              mux-vlan

              subordinate group 10

              subordinate separate 20

           int g 0/0/1

               port link-type access

               port default vlan 10

               port mux-vlan enable

           int g 0/0/3

               port link-type access

               port default vlan 20

               port mux-vlan enable

           int g 0/0/5

               port link-type trunk

               port trunk allow-pass vlan 10 20

[SW2]:vlan batch 10 20 100

           vlan 100

              aggregate-vlan

              access-vlan 10 20

           int vlanif 100

             ip address 192.168.1.254 24

           int g 0/0/1

             port link-type trunk

             port trunk allow-pass vlan 10 20

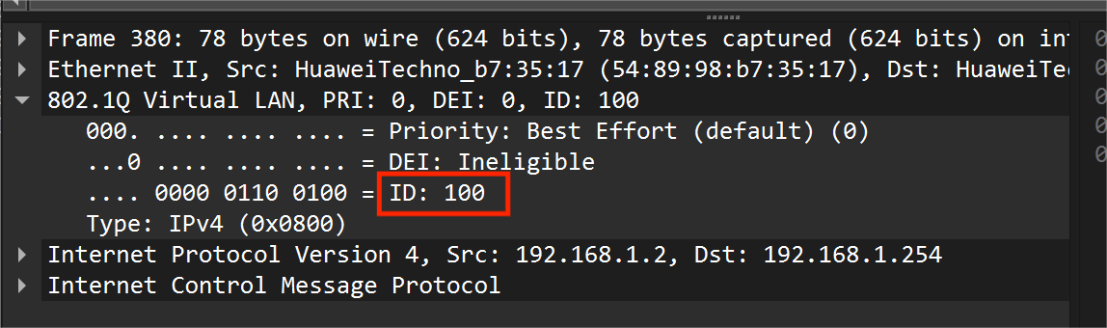

PC-1访问VLANIF-100：

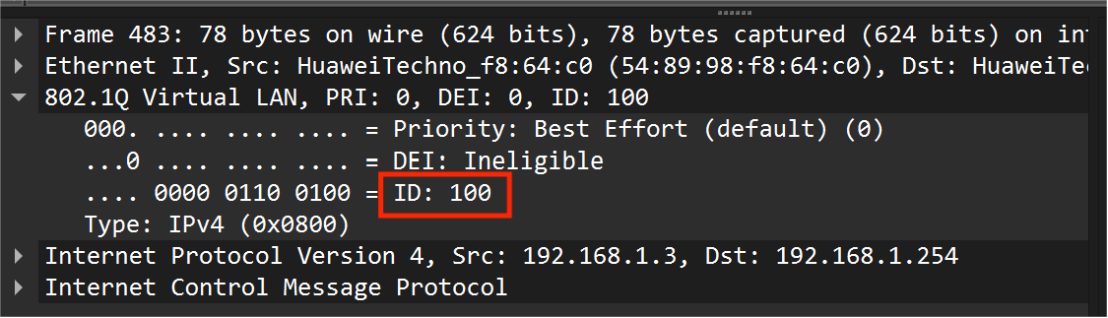

PC-3访问VLANIF-100：

※分析：

• PC-1访问网关：

1. PC-1发送数据帧至SW-1，SW-1的GE-1接口为其打上VLAN 10标签；
2. SW-1 GE-5接口为Trunk接口，无法生效Mux VLAN。GE-5允许VLAN 10通过，通过普通VLAN的方式将数据帧以Tagged形式发送至SW-2；
3. SW-2 GE-1接口为Trunk接口，允许VLAN 10通过，SW-2接收携带VLAN 10标签的数据帧；
4. SW-2中VLAN 10为VLAN 100的Sub-VLAN，所以数据帧会交给Super-VLAN对应的VLANIF接口，即VLANIF 100进行处理。
5. VLANIF 100接口进行后续三层转发。

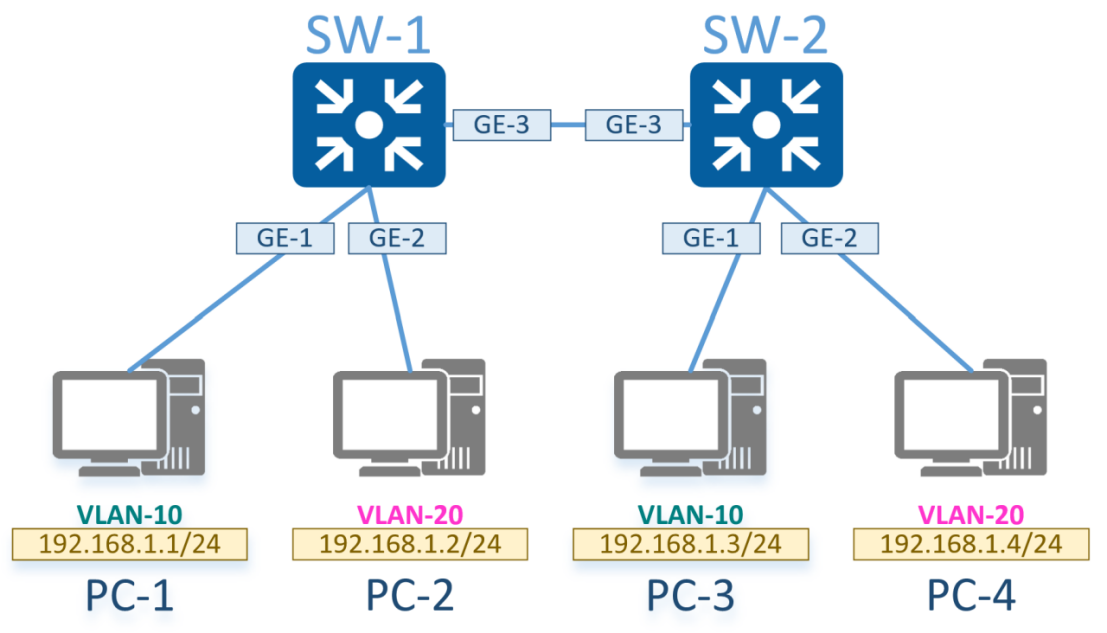

• 各PC间通信：

1. PC-1与PC-2属于Group-VLAN 10，可以通信；
2. PC-3与PC-4属于Separate-VLAN 20，不能通信；
3. PC-1与PC-3属于不同VLAN，不能通信（PC-2与PC-4同理）；
4. 在SW-2 VLANIF 100接口开启ARP代理功能可使各Subordinate-VLAN之间通信，但是有悖于Mux VLAN部署的初衷，所以不建议开启。

        Mux VLAN只生效于Access接口或以Untagged形式发送数据帧的Hybrid接口，无法生效于Trunk或以Tagged形式发送数据帧的Hybrid接口上。在本例中，与外网的通信是通过VLAN聚合实现的，Mux VLAN只限制了各PC是否可以与Principal-VLAN通信。交换机间的级联接口为普通VLAN的Trunk接口，将携带VLAN 10和VLAN 20标签的数据帧以Tagged形式进行转发。简而言之，本例中内网通信靠Mux VLAN，外网通信靠Super-VLAN。

六、QinQ

​​​​​​​1、基本QinQ

※组网需求：

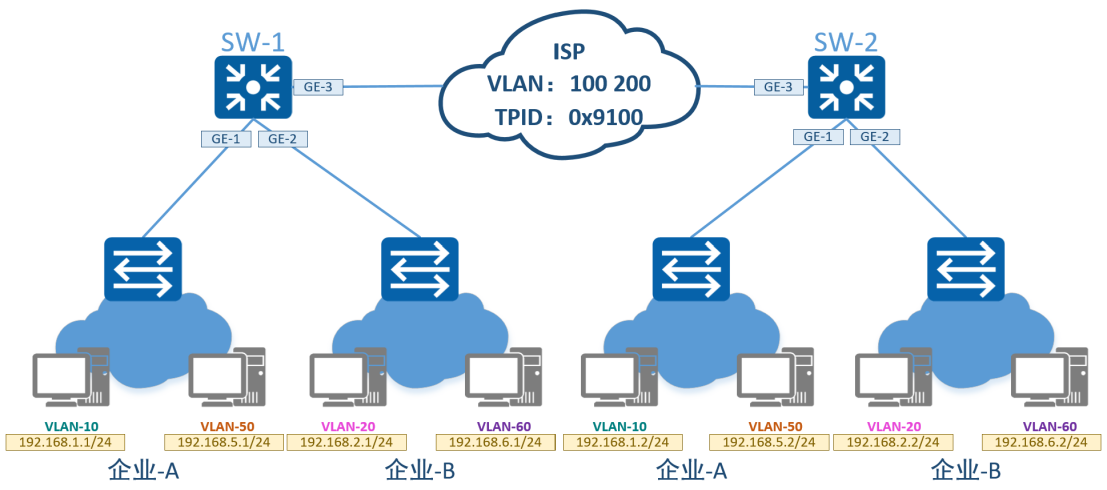

        企业-A和企业-B为分布式网络，需要通过运营商将两地的内网连接起来。企业-A内网有两个VLAN分别是VLAN-10和VLAN-50，企业-B内网有两个VLAN分别是VLAN-20和VLAN-60。运营商通过QinQ技术连接两地内网，企业-A的外层标签为100，企业B的外层标签为200。同时由于运营商设备原因，TPID并非默认值，需要通过0x9100进行通信。

※通信需求：

1. 企业-A内部可以通信；
2. 企业-B内部可以通信；
3. 企业-A与企业-B之间进行隔离。

※思路：

        SW-1和SW-2建立VLAN 100和VLAN 200，同时将下游接口配置为QinQ接口，上游接口配置为Trunk接口并允许VLAN100和200通过。为适配运营商交换机，SW-1和SW-2将TPID修改为0x9100。

        企业内网交换机下游接口配置为Access接口，上游接口配置为Trunk接口并允许内网所有VLAN通过。

※配置：

        以SW-1为例，SW-2与SW-1配置逻辑相同。

[SW1]:vlan batch 100 200

           int g 0/0/1

              port link-type dot1q-tunnel

              port default vlan 100

           int g 0/0/2

              port link-type dot1q-tunnel

              port default vlan 200

           int g 0/0/3

              port link-type trunk

              port trunk allow-pass vlan 100 200

              qinq protocol 9100

※检验：

企业-A连通性测试：

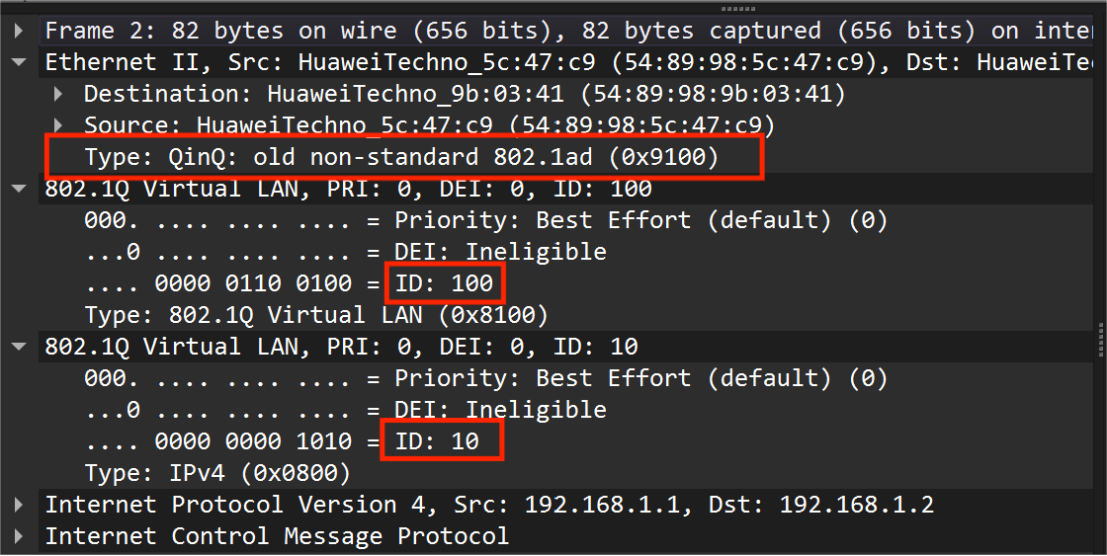

SW-1 GE-3接口抓包：

        通过抓包可以看出，报文内层标签为10，外层标签为100，TPID为0x9100。SW-1收到带有内层标签的报文时为其添加上外层标签并修改了TPID。由于上游接口允许VLAN 100和VLAN 200通过，所以报文可以从上游接口转发出去。在运营商网络中，所有交换机只按照外层标签进行转发，不关心内层标签内容。

        报文到达SW-2后由于SW-2上游接口允许VLAN 100和VLAN 200通过，SW-2会接收该报文。随后SW-2会剥离外层标签，按照内层标签内容在内网中进行转发。

​​​​​​​2、灵活QinQ

※组网需求：

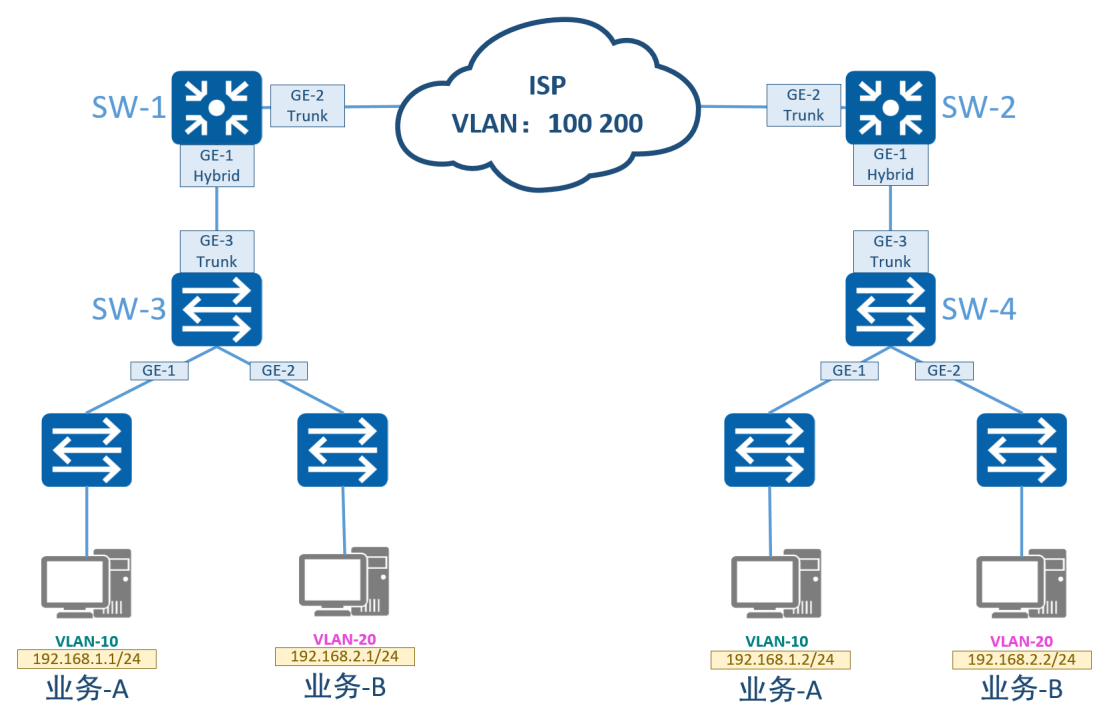

        业务-A属于VLAN 10，业务-B属于VLAN 20。通过灵活QinQ将VLAN 10封装进VLAN 100、VLAN 20封装进VLAN 200，运营商网络通过VLAN 100和VLAN 200通信。相同业务之间通信，不同业务之间隔离。

※配置：

         以业务-A为例，业务-B配置与业务-A相同。

[SW3]:vlan batch 10 20

           int g 0/0/1

             port link-type trunk

             port trunk allow-pass vlan 10

           int g 0/0/2

             port link-type trunk

             port trunk allow-pass vlan 20

           int g 0/0/3

             port link-type trunk

             port trunk allow-pass vlan 10 20

[SW1]:vlan batch 100 200

           int g 0/0/1

             port link-type hybrid

             port hybrid untagged vlan 100 200

             qinq vlan-translate enable

             port vlan-stacking vlan 100 stack-vlan 10

             port vlan-stacking vlan 200 stack-vlan 20

           int g 0/0/2

             port link-type trunk

             port trunk allow-pass vlan 100 200

※检验：

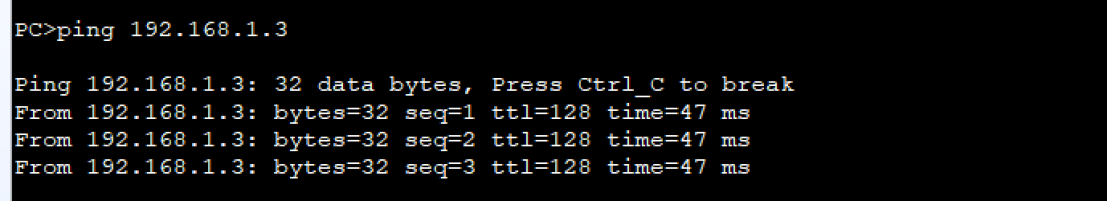

连通性测试：

SW-1 GE-2接口抓包：

        配置灵活QinQ时，需要手动将内层标签与外层标签进行绑定。以 port vlan-stacking vlan 100 stack-vlan 10为例，vlan-stacking vlan为需要被打上的外层标签，stack-vlan为内层标签。

        通过抓包可以发现，报文在经过SW-1后，被打上外层标签，并转发至运营商。

七、VLAN Mapping

​​​​​​​1、基于VLAN的1:1模式

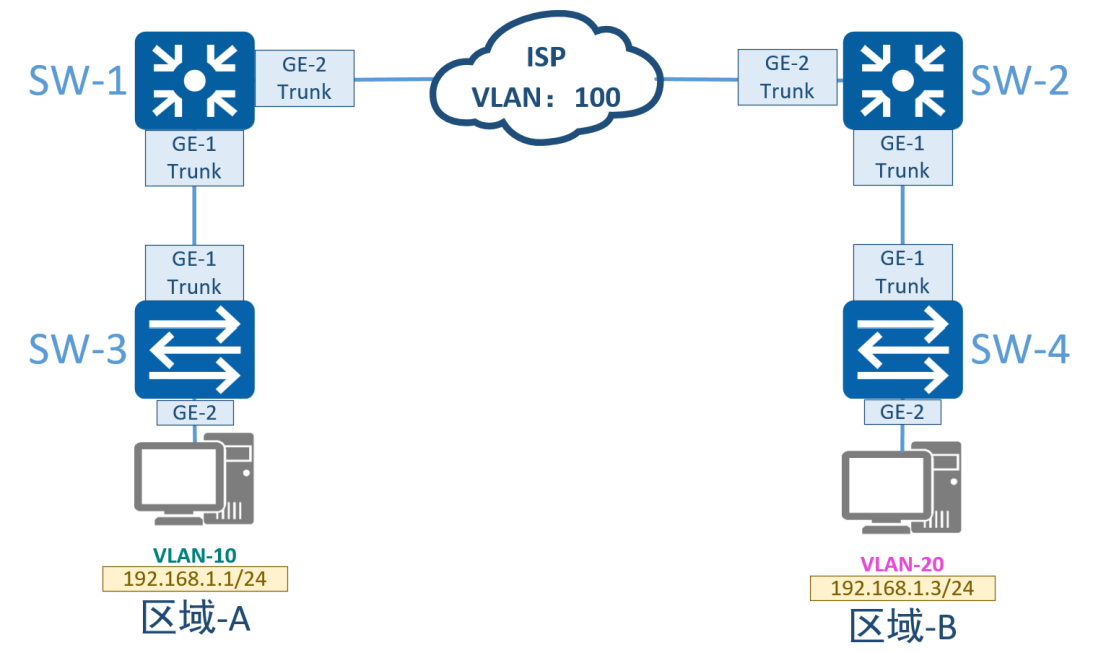

        公司内部分为区域-A和区域-B两个内网，分布在两地。区域A与区域B属于同一子网，由于VLAN规划的问题导致两区域属于不同VLAN。现需要使两区域进行二层通信。

※思路：

        在SW-1和SW-2上的下游接口做VLAN Mapping，分别将VLAN 10和VLAN 20替换成VLAN 100。

※配置：

        以SW-1和SW-3为例，SW-2和SW-4配置逻辑相同。

[SW3]:vlan 10

           int g 0/0/1

              port link-type trunk

              port trunk allow-pass vlan 10

           int g 0/0/2

              port link-type access

              port default vlan 10

[SW1]:vlan 100

           int g 0/0/1

              port link-type trunk

              port trunk allow-pass vlan 100

              qinq vlan-translate enable

              port vlan-mapping vlan 10 map-vlan 100

           int g 0/0/2

              port link-type trunk

              port trunk allow-pass vlan 100

※检验：

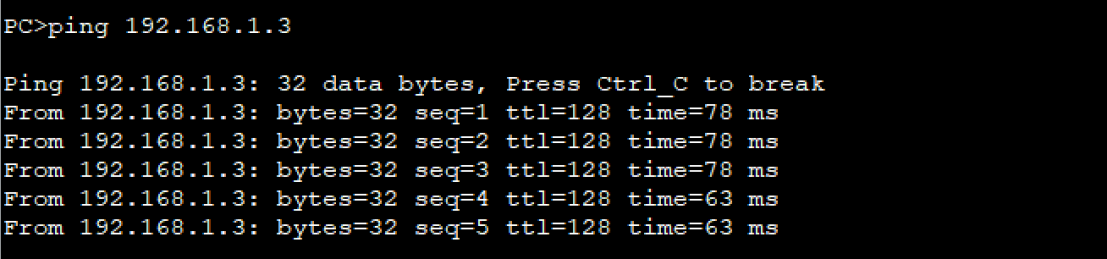

连通性测试：

SW-1 GE-1接口抓包：

SW-1 GE-2接口抓包：

        从抓包来看，SW-1下游接口收到的报文中VLAN ID为10，上游发出的报文中VLAN ID替换为100。

​​​​​​​2、基于VLAN的N:1模式

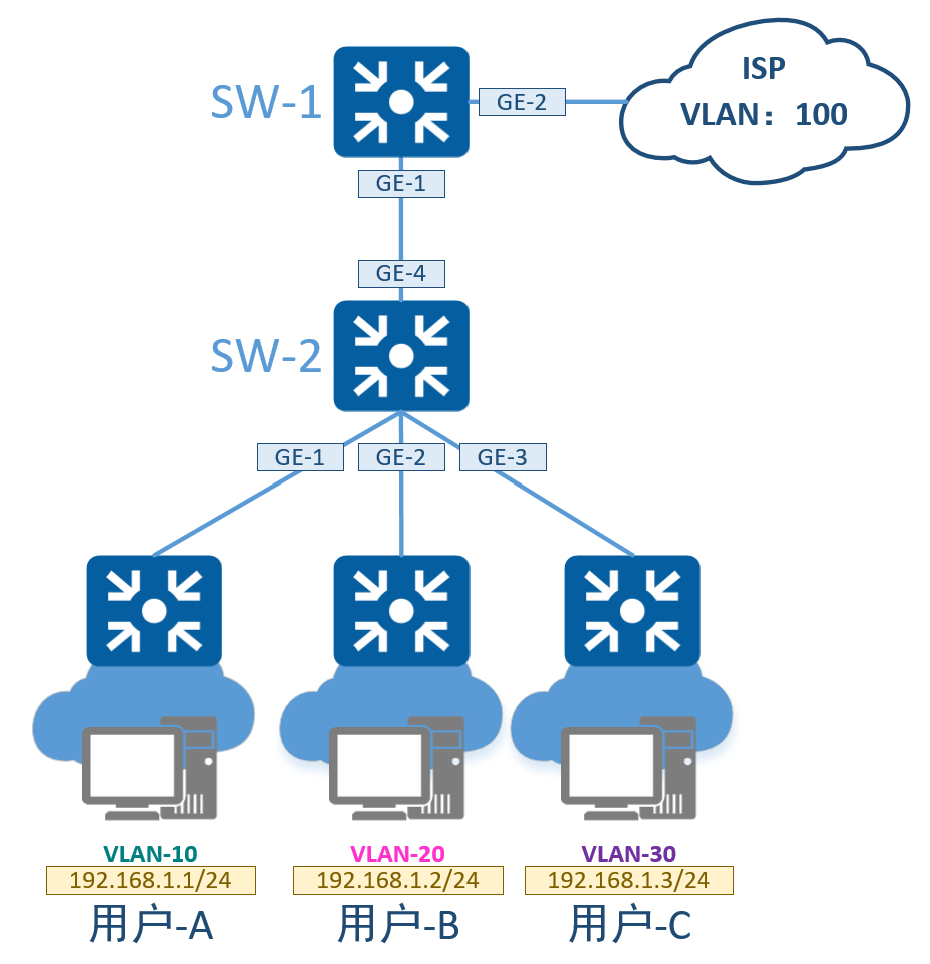

        用户-A、用户-B、用户-C分别属于VLAN 10、20、30，三个用户都需要通过VLAN 100访问运营商网络。

※思路：

        交换机SW-2下游接口均配置为Access接口，上游接口配置为Trunk接口；交换机SW-1下游接口配置为Trunk接口同时配置VLAN-Mapping功能，上游接口配置为Trunk接口连接运营商网络。

※配置：

[SW1]:vlan 100

           int g 0/0/1

              port link-type trunk

              port trunk allow-pass vlan 100

              qinq vlan-translate enable

              port vlan-mapping vlan 10 to 30 map-vlan 100

           int g 0/0/2

              port link-type trunk

              port trunk allow-pass vlan 100

[SW2]:vlan batch 10 20 30

           int g 0/0/1

             port link-type access

             port default vlan 10

           int g 0/0/2

             port link-type access

             port default vlan 20

           int g 0/0/3

             port link-type access

             port default vlan 30

           int g 0/0/4

             port link-type trunk

             port trunk allow-pass vlan 10 20 30

※检验：

用户1访问网关SW-1 GE-1接口抓包：

用户1访问网关SW-1 GE-2接口抓包：

用户2访问网关SW-1 GE-1接口抓包：

用户2访问网关SW-1 GE-2接口抓包：

用户3访问网关SW-1 GE-1接口抓包：

用户3访问网关SW-1 GE-2接口抓包：

※分析：

        N:1模式配置方式与1:1模式类似，都是在汇聚交换机的下游接口进行配置，接口类型只能为Trunk或是Hybrid。通过交换机SW-1抓包可以看出，报文进入交换机前的VLAN标签为内网自身标签，从交换机发送出的报文的VLAN标签变为Mapping后的标签。
