西门子PLC1500大型程序 汽车产线fanuc机器人焊装 2台触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图 包含需要的GSD文件，博图V14以上版本均可打开，需要博图软件安装完整。 可以用来借鉴学习西门子大型程序的结构思路方法，通讯应用等

!汽车焊装线现场图

某汽车产线焊装工位实拍（非项目现场图）

西门子PLC1500大型程序 汽车产线fanuc机器人焊装 2台触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图 包含需要的GSD文件，博图V14以上版本均可打开，需要博图软件安装完整。 可以用来借鉴学习西门子大型程序的结构思路方法，通讯应用等

最近在整理一个基于西门子S7-1500的汽车焊装产线项目，这套系统堪称工业自动化领域的"全家桶"。从机器人协同到能源管理，从RFID识别到MES对接，今天我们就来拆解这个项目的技术骨架。

一、程序架构的俄罗斯套娃

整个项目采用模块化嵌套设计，像极了俄罗斯套娃。顶层OB1里就三行代码：

CALL "MainProcess" (DB_SYS_PARA);
CALL "SafetyMonitor" (DB_SAFETY);
CALL "MES_ComHandler" (DB_MES);

每个功能块内部又拆分二级模块。比如MainProcess里藏着焊接工艺、夹具控制、质量检测等子模块。这种结构让20000行代码的项目依然能保持清晰的逻辑脉络。

二、Profinet通讯的搭积木艺术

面对40+个Profinet节点，配置秘诀在于GSD文件管理。以Festo阀岛为例，导入GSD后自动生成的设备视图简直强迫症福音：

<Device AccessPoint="1"
        Name="Festo_CPX_01"
        XMLFile="GSDML-V2.3-Festo-123456.xml"/>

设备组态时特别注意IP分配策略：192.168.1.10~20给机器人，192.168.1.50~60给远程IO，192.168.2.x网段专门留给MES通讯。这种网段隔离让后期维护效率提升50%不止。

三、SCL算法里的数学之美

焊点路径规划用到了改进型贝塞尔曲线算法，这段SCL代码堪称艺术品：

FUNCTION Bezier_Interpolate : VOID
VAR_INPUT
    t: REAL; // 时间参数[0-1]
END_VAR
VAR_TEMP
    u: REAL := 1 - t;
END_VAR
// 三次贝塞尔计算
TargetPos.X := P0.X*u*u*u + 3*P1.X*u*u*t + 3*P2.X*u*t*t + P3.X*t*t*t;

配合1500PLC的1ms定时中断，实现了0.1mm级的运动精度。现场实测轨迹误差不超过±0.05mm，完全满足白车身焊接要求。

四、GRAPH顺控的节奏大师

四套GRAPH程序控制着产线节拍，这种可视化编程特别适合工艺工程师：

GRAPH "Weld_Sequence"
    INITIAL STEP S0:
        TRANSITION T0 := Sensors.CarReady
            -> S1;
    STEP S1:
        ACTIONS
            Robot1.MoveToHome();
        TRANSITION T1 := Robot1.InPosition
            -> S2;
    //...后续步骤省略

每个步骤自带超时监控和异常回退功能，就像给流程上了双保险。调试时通过Trace功能抓取的时序图，比任何文字说明都直观。

五、安全模块的终极防线

安全程序单独运行在F-CPU中，这段安全逻辑确保任何异常立即触发急停：

// 梯形图安全回路
|   EmergencyStop   LightCurtain_OK   SafetyPLC_Heartbeat |
|-------| |---------------| |----------------|------------(SAFE_TORQUE_OFF)

通过PROFIsafe协议与机器人控制器交互安全信号，响应时间控制在8ms以内。特别设计的双通道校验机制，有效避免了误触发。

六、MES对接的翻译官

与上层系统的数据交换采用RFC1123时间戳+JSON格式：

// 生产数据封装
MES_Payload := CONCAT('{"ts":"',T_CONV(DTL_TO_STRING(CurrentTime)),'","status":',INT_TO_STRING(Status),'}');

通过TSENDC/TRCVC块实现TCP通讯，配合1500PLC的开放以太网通信能力，日均处理20000+条生产信息毫无压力。

---

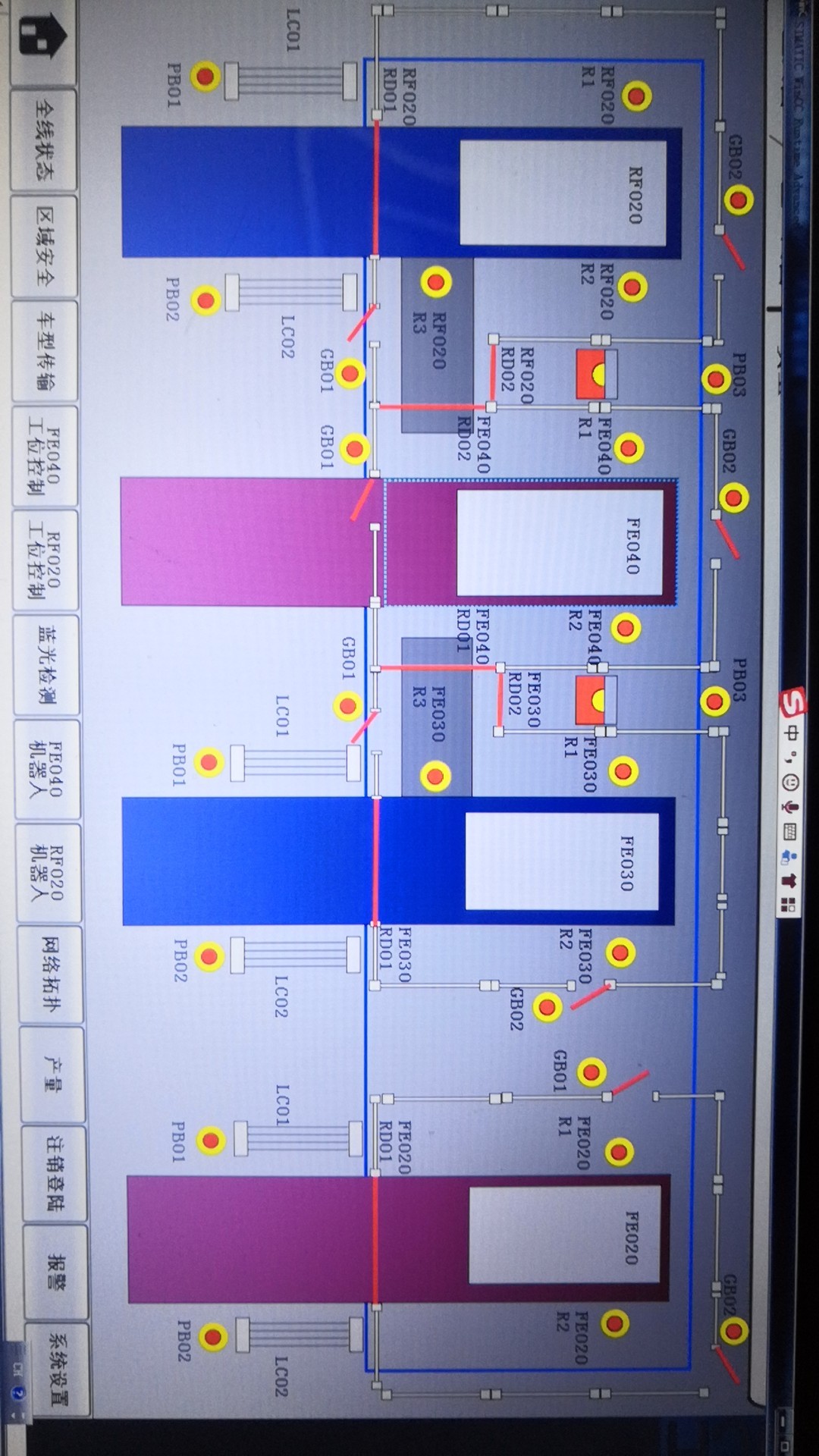

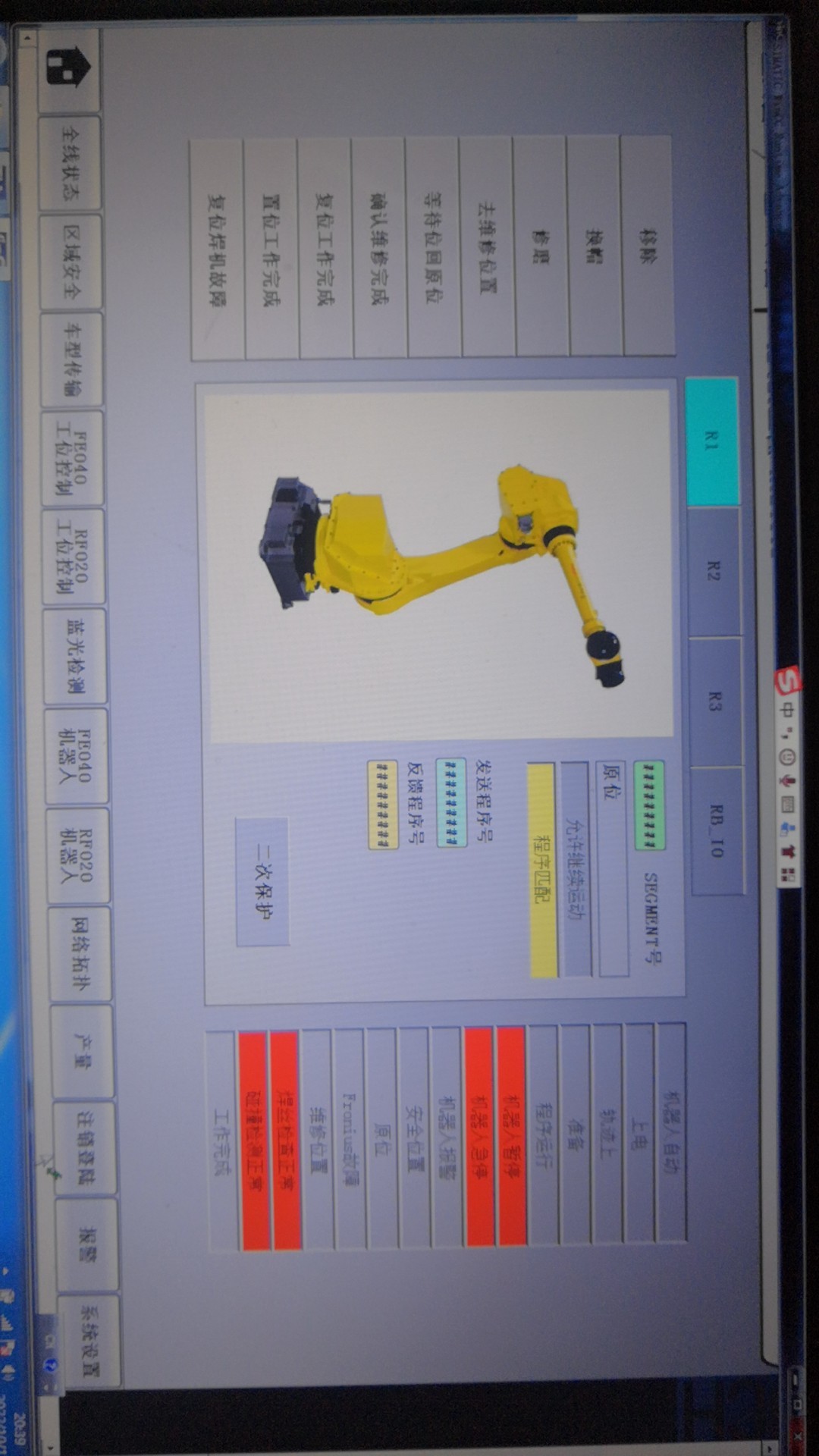

项目彩蛋：在HMI画面隐藏着开发者模式，同时点击左上角和右下角会弹出通讯诊断面板，这可是排查现场问题的秘密武器。整个项目最惊艳的当属故障预测功能——通过分析变频器电流谐波，提前7天成功预警过一台即将罢工的G120，避免了三小时生产线停摆。

这套程序就像自动化领域的乐高大师作品，既有严谨的德国工艺，又带着工程师的巧妙创意。想要深入研究的伙伴，记得安装完整版TIA Portal V14以上版本，那些精心注释的DB块绝对值得逐行品读。
