一、前言

• 场景背景：模拟企业多部门网络隔离需求（部门一 VLAN 10、部门二 VLAN 20），结合 DHCP 实现地址自动分配，提升网络管理效率。
• 拓扑价值：该拓扑是中小企业网络的典型入门架构，适合新手理解 VLAN 划分、Trunk 配置与 DHCP 服务的联动逻辑。
• 本文目标：带领读者从零搭建并验证该网络，掌握核心配置命令与排错思路。

二、实验环境与拓扑详解

2.1 实验设备清单

• 中心交换机（LSW3）：1 台（支持三层功能或二层 + DHCP 中继）
• 接入层交换机（接入一、接入二）：2 台（二层交换机）
• PC 终端：2 台（模拟不同部门用户）
• 软件环境：eNSP/HCL 等模拟器（推荐 eNSP，配置贴近华为设备）

2.2 拓扑结构与网络规划

部门	VLAN ID	网段	网关地址	DHCP 服务器位置
部门一	10	192.168.10.0/24	192.168.10.254	中心交换机
部门二	20	192.168.20.0/24	192.168.20.254	中心交换机

• 链路说明：接入层与中心交换机之间配置 Trunk 链路，允许 VLAN 10、20 通过；接入层连接 PC 的端口配置为 Access 模式并划入对应 VLAN。

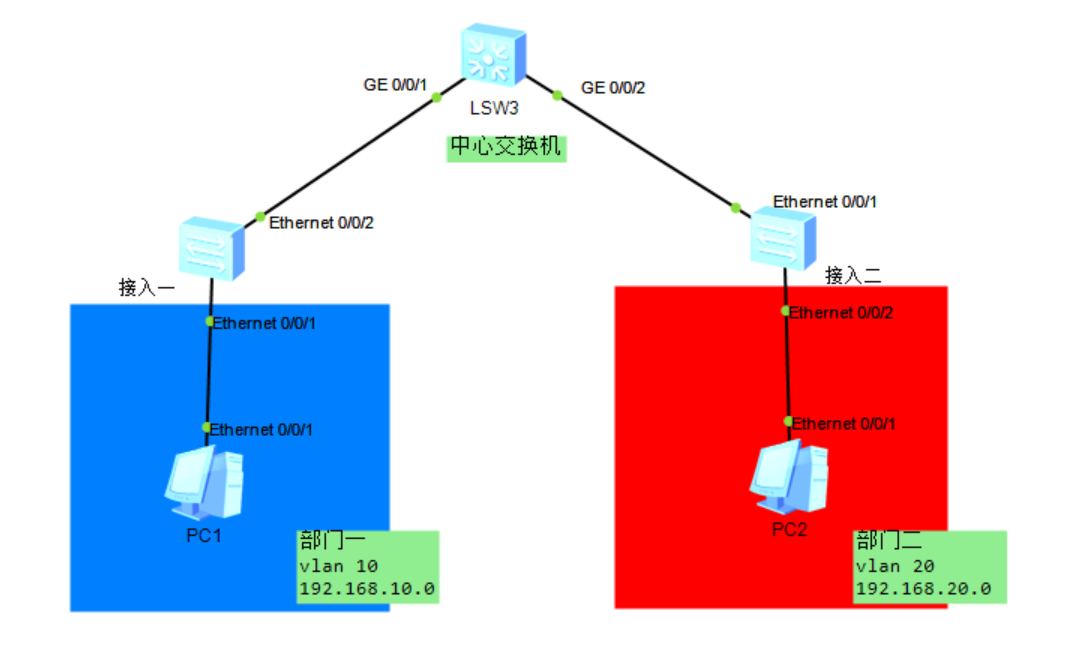

2.2 拓扑图如下

三、核心技术原理

3.1 VLAN 技术

• VLAN 的作用：隔离广播域，提升网络安全性与带宽利用率。

3.2 DHCP 技术

DHCP（动态主机配置协议）是网络中实现 IP 地址自动分配的核心技术，能大幅降低网络管理的人工成本，避免地址冲突。

3.2 接口类型

Access 接口

• 定位：用于直接连接终端设备（PC、服务器、打印机等）的端口。
• 核心特点：
  • 仅允许 1 个 VLAN 的数据帧通过，且会剥离数据帧的 VLAN Tag。
  • 收到未带 Tag 的数据帧时，会为其打上该端口默认 VLAN 的 Tag；发送时则会剥离 Tag，让终端设备无法感知 VLAN 的存在。
• 典型场景：接入层交换机连接 PC 的端口。

Trunk 接口

• 定位：用于交换机与交换机、交换机与路由器等网络设备之间互联的端口。
• 核心特点：
  • 允许 多个 VLAN 的数据帧通过，默认会保留数据帧的 VLAN Tag。
  • 可以通过配置指定允许通过的 VLAN 列表，提升网络安全性。
  • 通常会配置一个 PVID（默认 VLAN），当收到未带 Tag 的数据帧时，会为其打上 PVID 对应的 Tag。
• 典型场景：接入层交换机与中心交换机之间的互联端口。

四、分步配置指南

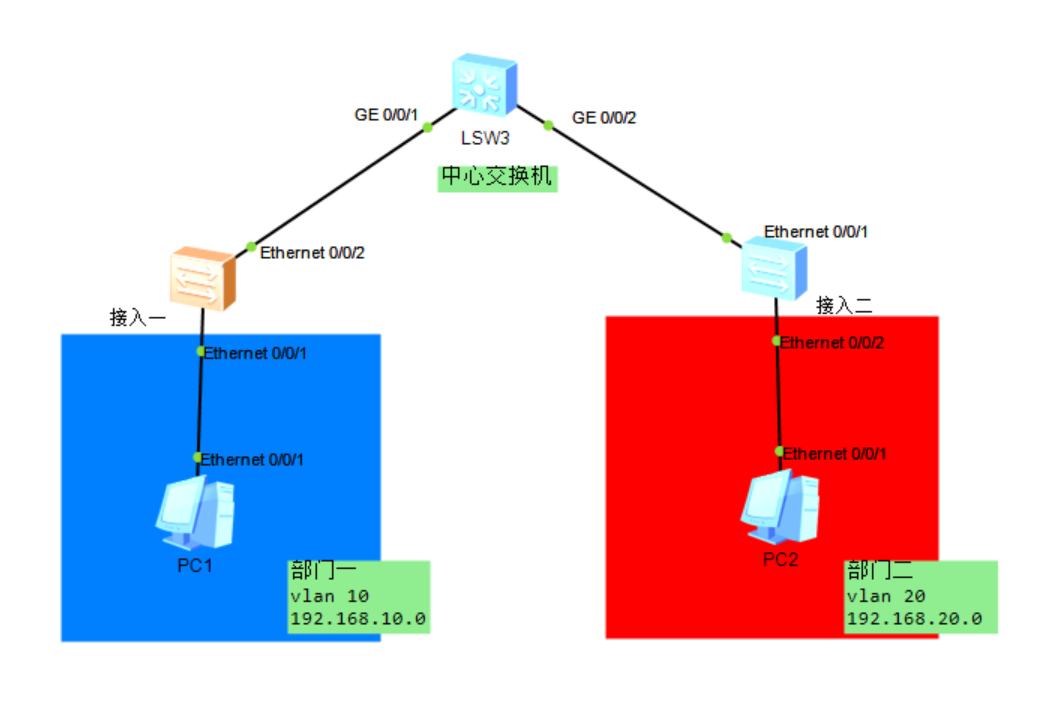

4.1按照要求在ensp上绘制好

4.2 接入一交换机配置

• 创建 VLAN 10

• vlan batch 10

• 配置 PC 连接端口为 Access 模式并划入 VLAN 10

• interface Ethernet 0/0/1
  port link-type access
  port default vlan 10

• 配置与中心交换机互联端口为 Trunk 模式

• interface Ethernet 0/0/2
  port link-type trunk
  port trunk allow-pass vlan 10 20

4.3接入层交换机（接入二）配置

•  创建 VLAN 20

• vlan batch 20

• 配置 PC 连接端口为 Access 模式并划入 VLAN 10

• interface Ethernet 0/0/2
  port link-type access
  port default vlan 20

• 配置与中心交换机互联端口为 Trunk 模式

• interface Ethernet 0/0/1
  port link-type trunk
  port trunk allow-pass vlan 10 20

4.3 中心交换机（LSW3）配置

• 创建 VLAN 10、20

• vlan batch 10 20


• 配置与接入层互联端口为 Trunk 模式

• interface GigabitEthernet 0/0/1
  port link-type trunk
  port trunk allow-pass vlan 10 20

  interface GigabitEthernet 0/0/2
  port link-type trunk
  port trunk allow-pass vlan 10 20


• 配置三层接口（SVI）作为网关

• interface Vlanif 10
  ip address 192.168.10.254 255.255.255.0

  interface Vlanif 20
  ip address 192.168.20.254 255.255.255.0


• 配置 DHCP 服务
• 全局开启 DHCP

• dhcp enable


• 配置 VLAN 10 的 DHCP 地址池

• ip pool VLAN10_POOL
  gateway-list 192.168.10.254
  network 192.168.10.0 mask 255.255.255.0
  dns-list 8.8.8.8 114.114.114.114


• 配置 VLAN 20 的 DHCP 地址池

• ip pool VLAN20_POOL
  gateway-list 192.168.20.254
  network 192.168.20.0 mask 255.255.255.0
  dns-list 8.8.8.8 114.114.114.114


• 在 VLANIF 接口下绑定地址池

• interface Vlanif 10
  dhcp select global

  interface Vlanif 20
  dhcp select global

五、功能验证与测试

5.1 PC 终端 IP 地址获取验证

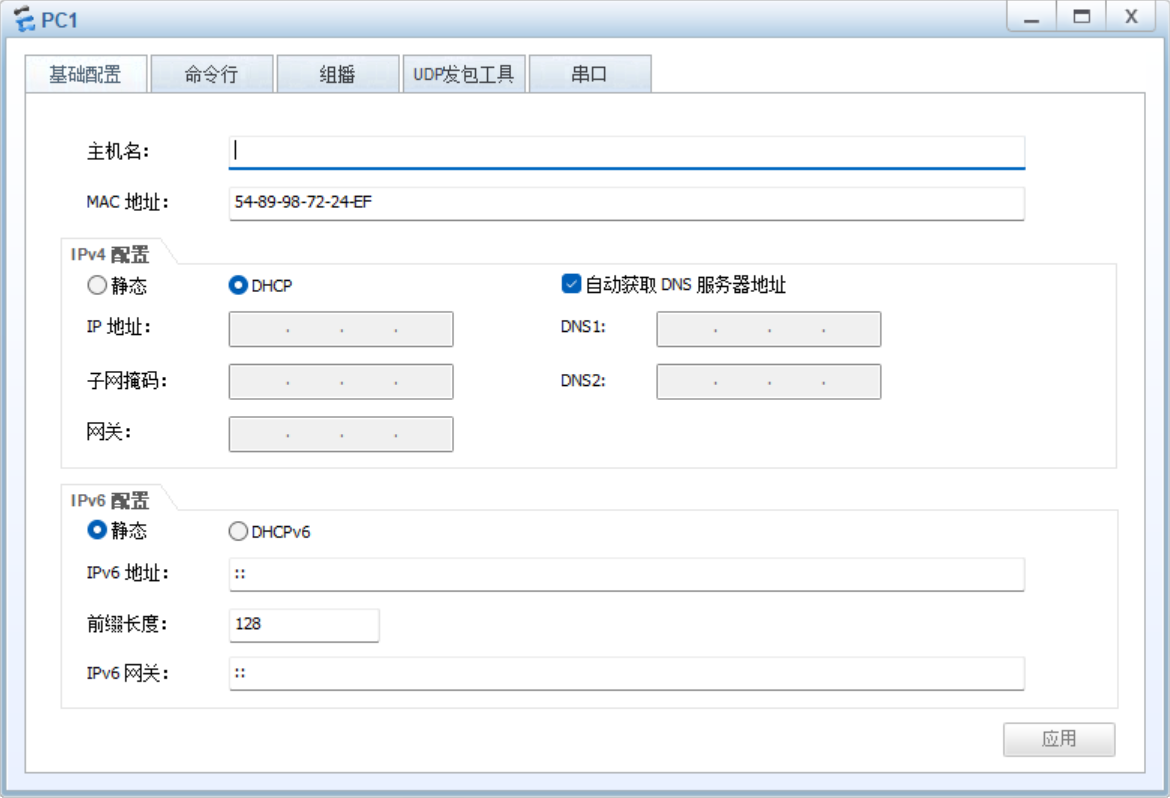

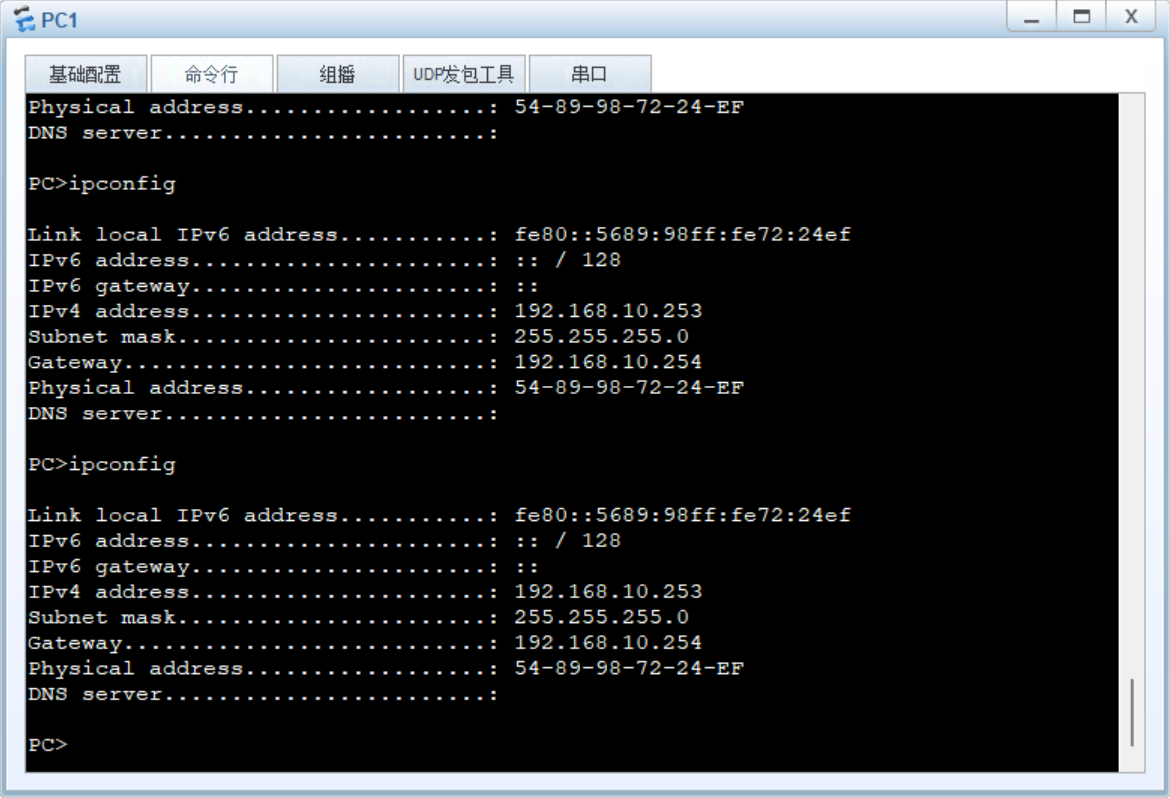

• 在 PC1、PC2 上执行ipconfig（Windows）或ifconfig（Linux），确认自动获取到对应网段的 IP 地址、网关。

5.2 连通性测试

• 同部门通信：PC1 ping 同 VLAN 内其他设备（若有），验证通信正常。

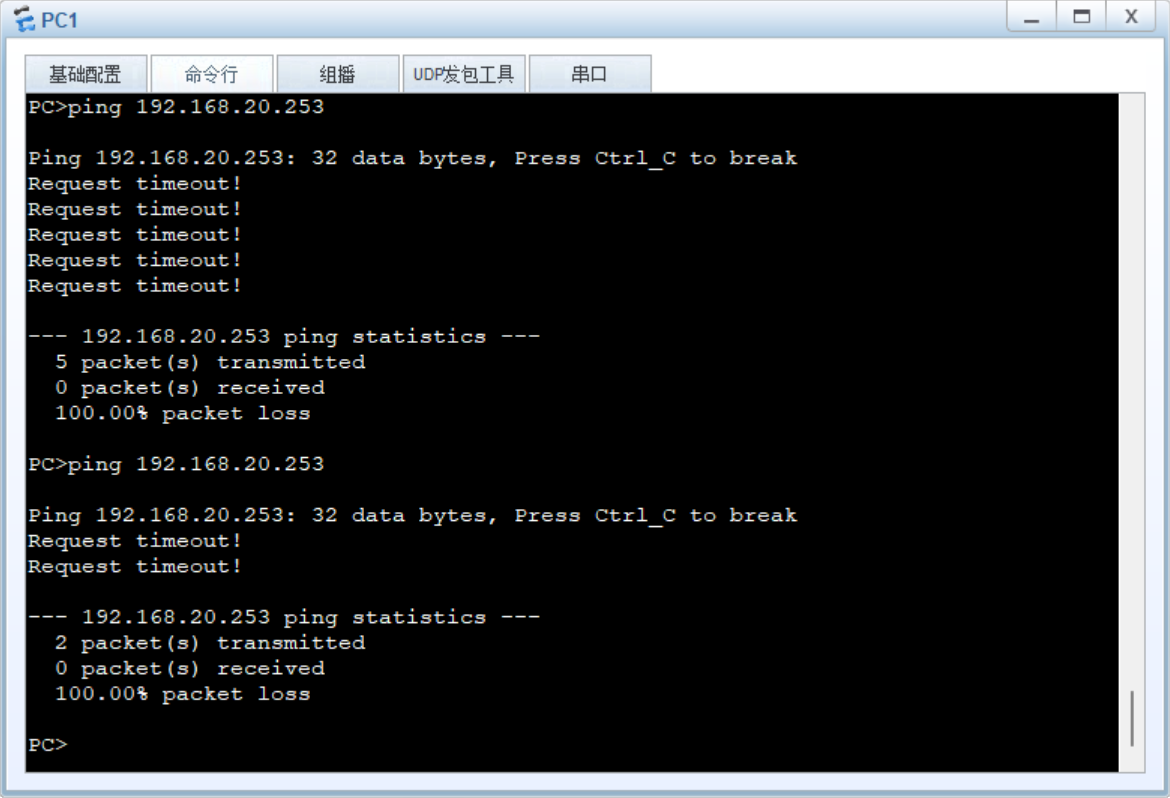

• 跨部门通信：PC1 ping PC2，验证 VLAN 隔离效果（应无法 ping 通）

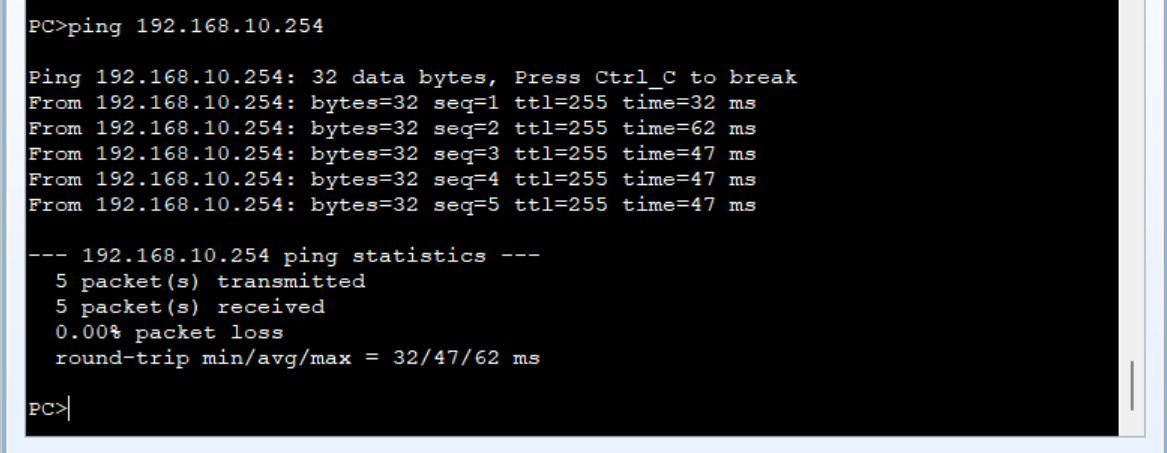

• 网关连通性：PC1 ping 192.168.10.254，验证三层可达性。

5.3 排错思路

• 若 PC 无法获取 IP：检查 DHCP 服务是否开启、地址池是否配置正确、Trunk 端口是否允许对应 VLAN 通过、VLANIF 接口是否正常。
• 若跨 VLAN 通信异常：检查三层接口 IP 配置、路由表是否存在对应网段路由。

六、重点：三层转发、打破隔离

接入层与中心交换机之间的 Trunk 端口如果配置了port trunk allow-pass vlan all，会导致所有 VLAN 流量都能通过

如果中心交换机配置了 VLANIF 接口（三层接口），它会自动生成直连路由，让 VLAN 10 和 20 的流量可以通过三层接口转发，从而打破了二层隔离

七、总结与思考

• 回顾本文核心知识点：VLAN 划分、Trunk 配置、DHCP 服务部署与验证。
• 实践价值：该拓扑可直接应用于中小企业办公网络，读者可在此基础上学习更多高级网络技术（如 OSPF、VRRP 等）。
