0.引言

机器人为啥能精准避障、不迷路？酒店配送、家庭清扫、园区接驳的背后，藏着同一个“导航密码”——二维占据栅格地图！它就像机器人的“空间指南针”，撑起定位、避障全流程。

1、通俗理解

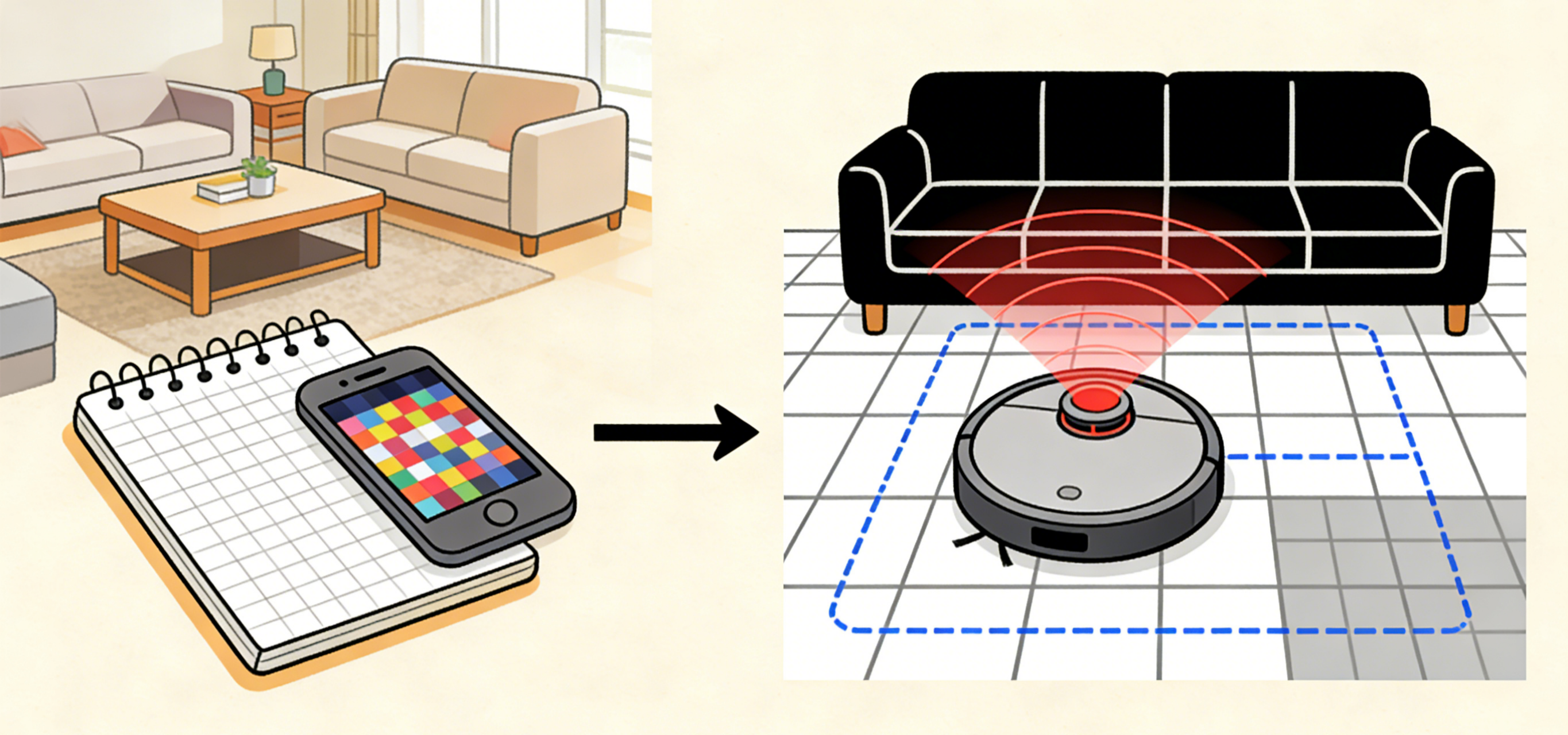

如上图所示，栅格地图的构建依赖机器人搭载的传感器（此处为扫地机器人顶部的激光雷达），传感器实时采集周围环境的距离、轮廓等信息，通过特定算法将这些信息映射到每个栅格中，并用概率值量化表征每个栅格的“被障碍物占据”状态，而非绝对化的“有/无”判断，核心包含三种状态，与上图画面完全对应：

1. 占据栅格（上图中深色栅格）：栅格内存在障碍物（如沙发、茶几、墙壁等）的概率≥70%，机器人无法通行，是路径规划中需要避开的区域；
2. 空闲栅格（上图中浅色栅格）：栅格内无障碍物、可安全通行的概率≤30%，是机器人导航、路径规划（上图中连贯的清扫路径）的核心区域；
3. 未知栅格（上图中灰色栅格）：传感器（激光雷达）未覆盖该区域，无法判断是否存在障碍物，概率介于30%-70%之间，机器人会优先探索该区域，或绕开以保障安全。

其核心价值的在于，将复杂、连续的真实环境，转化为简单、离散的栅格阵列，降低机器人环境感知与路径规划的难度，如上图中扫地机器人的激光雷达扫描、清扫路径规划，均以栅格地图为基础，实现精准定位、灵活避障与高效导航。

2.不同场景要求

（1）城市场景

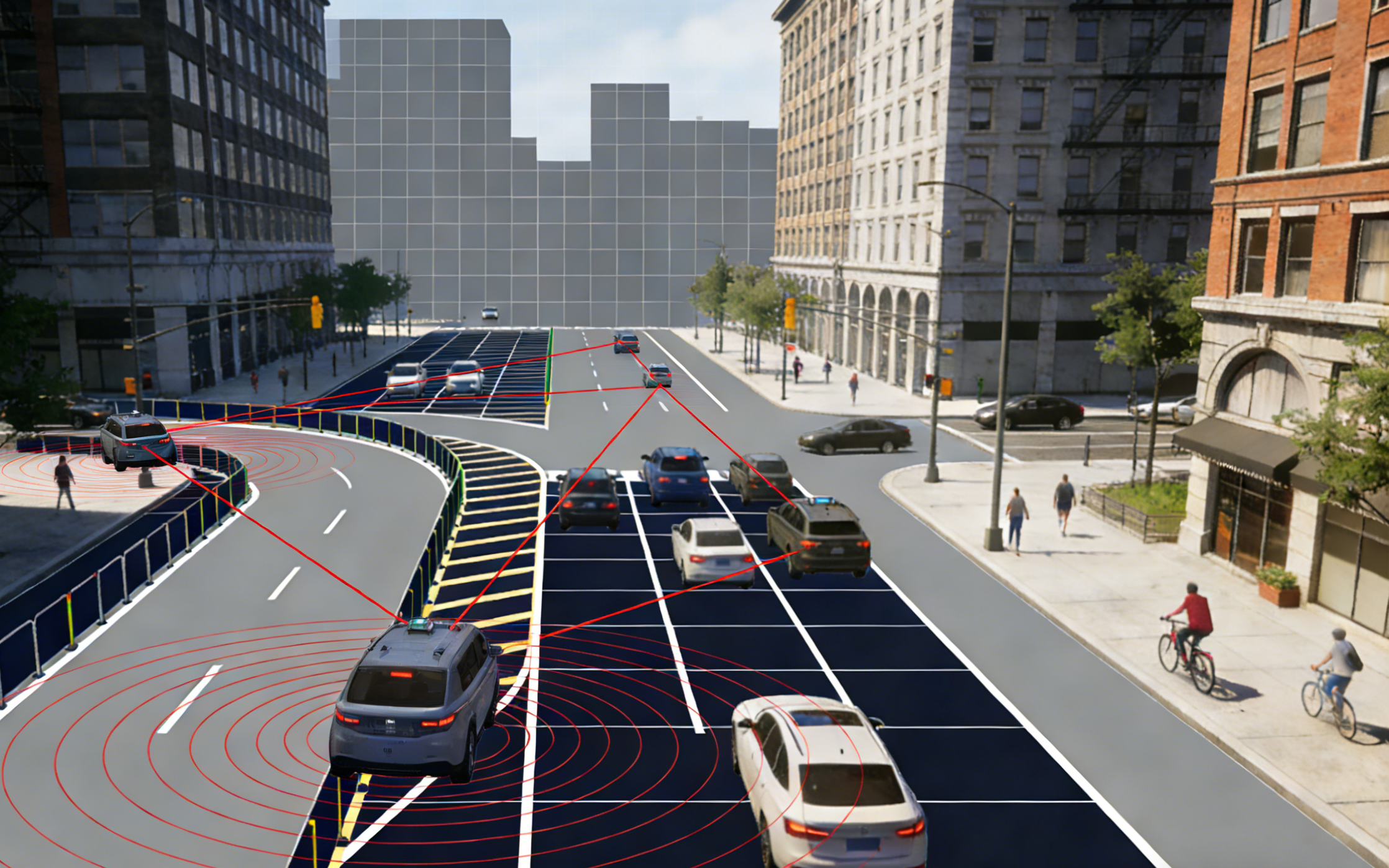

城市场景是最复杂的应用场景之一，核心以自动驾驶车辆为主要载体，环境特点是“动态障碍物多、场景多变、精度要求高”，因此对占据栅格地图的需求聚焦于「动态适配、高精度、抗干扰」。

精度需求：需达到厘米级栅格分辨率，能精准区分小型障碍物（如井盖、路沿石、护栏），还要清晰标注车道线、人行横道等细节，避免自动驾驶车辆碾压障碍物、偏离车道，这也是城市场景与其他场景最核心的精度差异。

动态适配需求：城市中有大量动态障碍物（行人、非机动车、临时停靠车辆、施工围挡），因此栅格地图需支持实时更新（更新频率≥10Hz），能快速识别动态障碍物的移动轨迹，区分“临时占据”（如行人路过）和“永久占据”（如墙壁），避免车辆误判、急刹或漏避障。

抗干扰需求：城市中存在建筑物遮挡、灯光变化、雨雾风沙等复杂环境，要求栅格地图能适配多传感器融合（激光雷达+相机+毫米波雷达），减少单一传感器故障带来的误差，比如雨天相机失效时，仍能通过雷达数据维持栅格地图的准确性，保障导航不中断。

（2）矿山场景

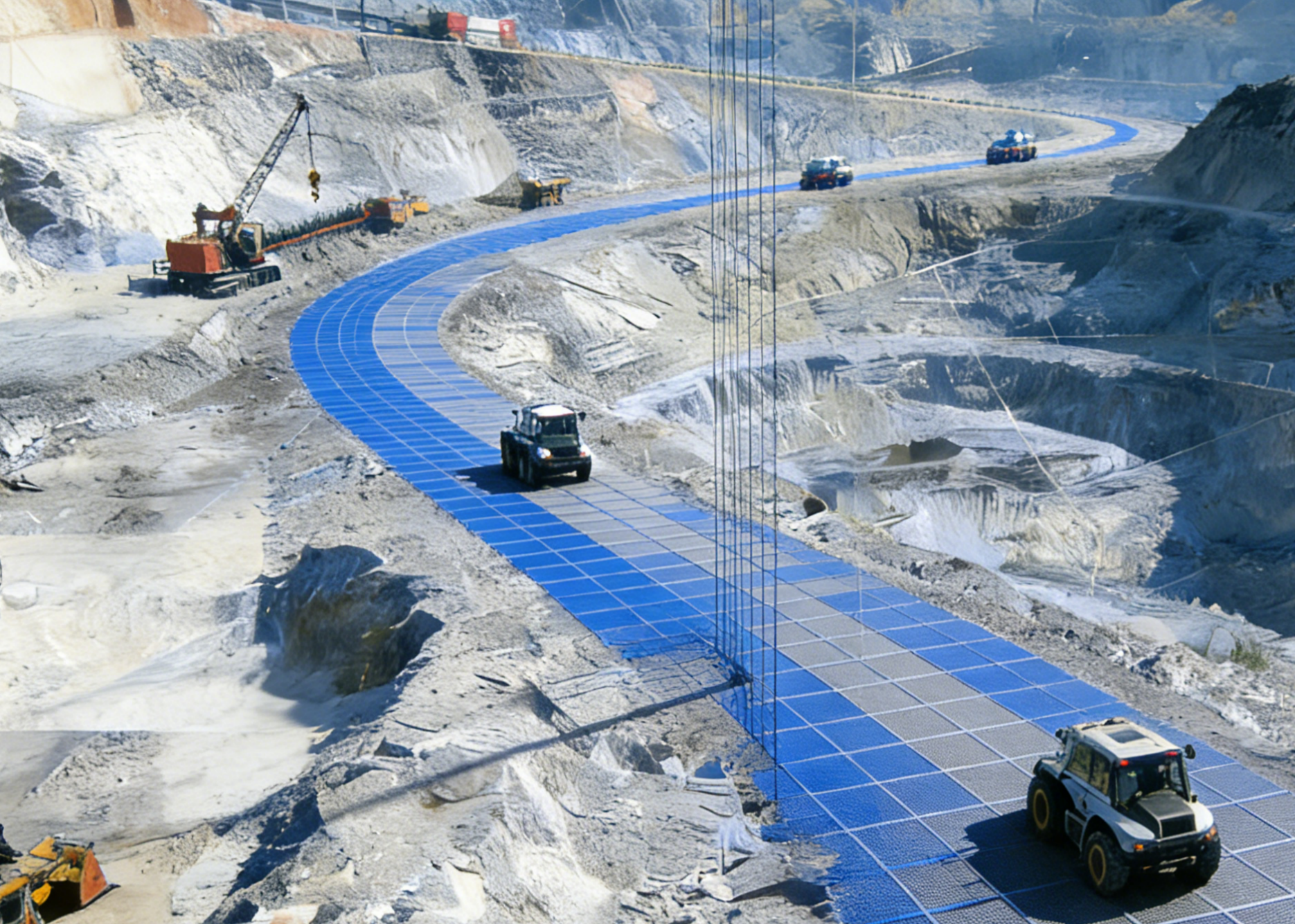

矿山场景的核心载体是矿用无人车、巡检机器人，环境特点是“环境恶劣、障碍物庞大且不规则、路面复杂”，对占据栅格地图的需求聚焦于「抗恶劣环境、抗畸变、适配大型障碍物」，与城市、园区场景差异显著。

抗恶劣环境需求：矿山多粉尘、强光、暴雨、低温，传感器易受干扰，因此栅格地图需具备强抗干扰能力，能过滤粉尘遮挡、强光反射带来的噪声，避免将粉尘误判为障碍物、或将陡坡误判为空闲区域，确保无人车在恶劣天气下仍能正常导航。

障碍物适配需求：矿山障碍物多为大型不规则物体（如碎石堆、矿渣、大型设备、废弃矿车），且部分障碍物会动态移动（如行驶的矿车），因此栅格地图需支持大尺寸栅格与小尺寸栅格混合划分（复杂区域用小栅格、空旷路面用大栅格），既能精准捕捉小型碎石，也能完整标注大型设备的占据范围，避免无人车碰撞。

路面适配需求：矿山路面多陡坡、坑洼、碎石路，栅格地图需结合地形信息，标注路面坡度、坑洼位置（标注为“半占据栅格”），引导无人车调整车速、避开危险路段，这是矿山场景独有的需求（城市、园区路面相对平整，无需重点标注地形）。

（3）园区场景

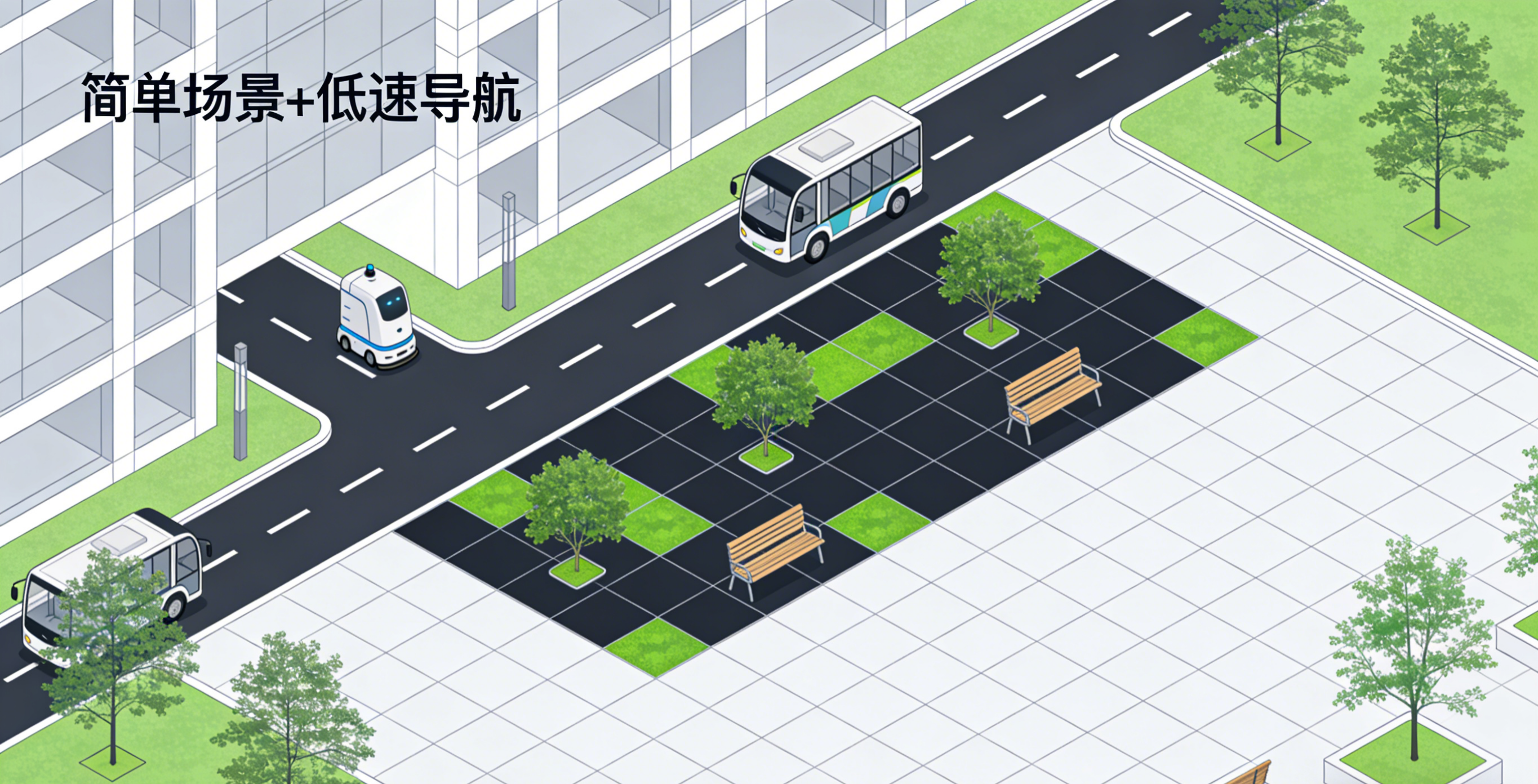

园区场景（如产业园区、住宅小区、校园）的核心载体是园区接驳车、清洁机器人、巡检机器人，环境特点是“场景相对简单、障碍物固定、车速慢、人流量适中”，对占据栅格地图的需求聚焦于「低成本、易维护、适配低速导航」，是三个场景中需求最简洁的。

低成本与易维护需求：园区场景范围小、环境变化少（障碍物多为固定建筑、绿植、长椅），无需高精度传感器和复杂算法，因此栅格地图需支持低成本构建（如仅用视觉相机+简单激光雷达即可），且更新频率无需过高（每天更新1次即可），后期维护简单，降低园区运营成本。

低速导航适配需求：园区设备（接驳车、清洁机器人）车速慢（≤10km/h），对栅格地图的实时更新速度要求较低，但需清晰标注小型固定障碍物（如绿植、长椅、垃圾桶）和人行区域，避免碰撞行人、剐蹭障碍物，同时需规划最优低速路径（如清洁机器人的无死角路径、接驳车的站点停靠路径）。

场景适配需求：园区存在较多狭窄通道（如楼栋之间的小路、绿化带间隙），栅格地图需精准标注通道宽度，区分“可通行栅格”和“不可通行栅格”，引导机器人顺利通过狭窄区域；同时需适配园区的半封闭环境（如大门、围栏），标注禁止通行区域，避免设备驶出园区。

总结来说，三个场景对占据栅格地图的需求，核心是“适配自身环境特点”：城市场景重“动态与精度”，矿山场景重“抗造与适配”，园区场景重“低成本与简洁”——选对栅格地图的配置，才能让机器人、无人设备在不同场景下，都能实现精准导航、安全避障。

3.相关前沿研究

一、城市场景（2 篇）

1. 论文：《Dynamic Occupancy Grid Mapping for Automotive Vehicles Exploiting Temporal and Spatial Information》

• 技术亮点：基于稀疏贝叶斯学习（PC-SBL）框架，首次将雷达距离率直接整合到 EM 迭代中；采用点级预测而非单元格级预测，解决稀疏雷达数据下动态目标跟踪遗漏问题；修改 Gamma 超先验实现动态信息软融合，避免动态目标干扰静态地图。
• 应用场景：城市道路自动驾驶、智能交通监控，适配车辆与行人混行的高动态复杂场景。
• 引用信息：DOI: 无明确公开 DOI（代尔夫特理工大学硕士论文）；开源链接：无公开开源链接（硕士学位论文）

2. 论文：《Transformation & Translation Occupancy Grid Mapping: 2-Dimensional Deep Learning Refined SLAM》

• 技术亮点：将 3D SLAM 高精度姿态估计适配 2D 场景，突破传统 2D SLAM 漂移瓶颈；DRL 生成大规模训练数据集，GAN 网络修正建图误差（降低 67%）；端到端优化，计算复杂度仅为传统 3D SLAM 的 1/5，适配嵌入式系统。
• 应用场景：城市建筑、复杂城区环境的移动机器人导航、配送机器人地图构建，兼顾轻量化与实时性需求。
• 引用信息：DOI: arXiv:2504.19654v1 [cs.RO]；开源链接：无公开开源链接

二、矿山场景（3 篇）

1. 论文：《Open-Pit Map: An HD Map Data Model for Open-Pit Mines》

• 技术亮点：首个露天矿山专用高清地图数据模型（OP-Map），定义 8 类基础元素、11 类位置元素、8 类交通元素；采用 “二维占据栅格 + 高度信息” 分层结构，支持车云端协同更新；开源可视化工具 MapViewer。
• 应用场景：露天矿山无人矿卡导航、车铲协同作业、爆破危险区预警、矿石运输路径规划与调度。
• 引用信息：DOI: 10.3390/app132312681；开源链接: https://gitee.com/wang-zhuo2734/openpit_map

2. 论文：《基于激光雷达的煤矿井底车场地图融合构建方法研究》

• 技术亮点：改进 LeGO-LOAM 算法，融合 SegMatch 优化回环检测 + ICP 全局图优化，解决井下 SLAM 漂移问题；3D 点云投影生成 2D 占据栅格，SOR 滤波滤除动态障碍物与离群点；建图精度达 0.01m，存储量较点云地图降低 3 个数量级。
• 应用场景：煤矿井底车场、金属矿山井下巷道等无 GPS、高粉尘、空间狭小环境的机器人自主定位与导航。
• 引用信息：DOI: 10.13199/j.cnki.cst.2022-1111；开源链接：无公开开源链接（期刊论文）

3. 论文：《基于时空连续补偿的矿山可通行区域识别方法》

• 技术亮点：提出时空双维度补偿机制，适配矿山非结构化道路；多平面拟合 + 区域生长 + DBSCAN 聚类保证空间连通性，时序稳定权重滤除不稳定区域；准确率 93.44%、召回率 99.14%，单帧处理耗时 49ms。
• 应用场景：露天矿山铲装区、崎岖路面的无人驾驶矿卡可通行区域识别、实时避障决策。
• 引用信息：DOI: 10.13272/j.issn.1671-251x.2024050067；开源链接：无公开开源链接（期刊论文）

三、园区场景（2 篇）

1. 论文：《Object-Oriented Grid Mapping in Dynamic Environments》

• 技术亮点：首创面向对象栅格地图（OOGM），突破传统 “单元格独立” 假设；通过语义标签聚类建模同一物体单元格相关性，高动态场景残留单元格密度降低 35%+；兼容现有 NDT-OM 框架，定位误差（ATE）降低 4.5%。
• 应用场景：物流园区、工业园区高动态环境（行人、叉车、临时货架移动）的 AGV/UGV 导航、终身地图维护。
• 引用信息：DOI: arXiv:2309.08324v2 [cs.RO]；开源链接: https://github.com/aalto-intelligent-robotics/lamide

2. 论文：《Robust Localization of Industrial Park UGV and Prior Map Maintenance》

• 技术亮点：双向投影平面斜率差滤波提取特征点，较曲率提取方法速度提升 36%；三层体素（ROM+RAM+ikd-tree）维护先验地图，内存占用降低 64%；紧耦合 LiDAR-IMU + 地面约束，实现厘米级定位（z 轴毫米级）。
• 应用场景：大型工业园区、物流园区无 GPS 环境下的 UGV 巡检、集装箱搬运、自主导航与长期地图维护。
