欧姆龙NX系列PLC在高端自动化设备领域堪称隐形冠军，最近拆解某出口汽车产线的发动机装配站程序时发现，这套系统把结构化文本（ST）玩出了新高度。不同于传统梯形图的条条框框，全ST编程带来的不仅是代码整洁度，更实现了复杂逻辑的数学化表达。

伺服轴控是重头戏，NX的EtherCAT总线对接松下A6伺服时，用结构体封装参数简直神来之笔：

TYPE Axis_Para :
STRUCT
    TargetPos : LREAL;  // 目标位置
    ActualPos : LREAL;  // 实际反馈
    HomingSpeed : UINT := 2000;  // 复位速度
    TorqueLimit : ARRAY[0..3] OF REAL;  // 四象限力矩限制
END_STRUCT;
END_TYPE

PROGRAM MainCycle
    PanasonicA6[1].AxisPara := (TargetPos:=120.5, HomingSpeed:=1500);
    FB_ServoControl(axis:=PanasonicA6[1], mode:=CYCLIC_SYNC);
END_PROGRAM

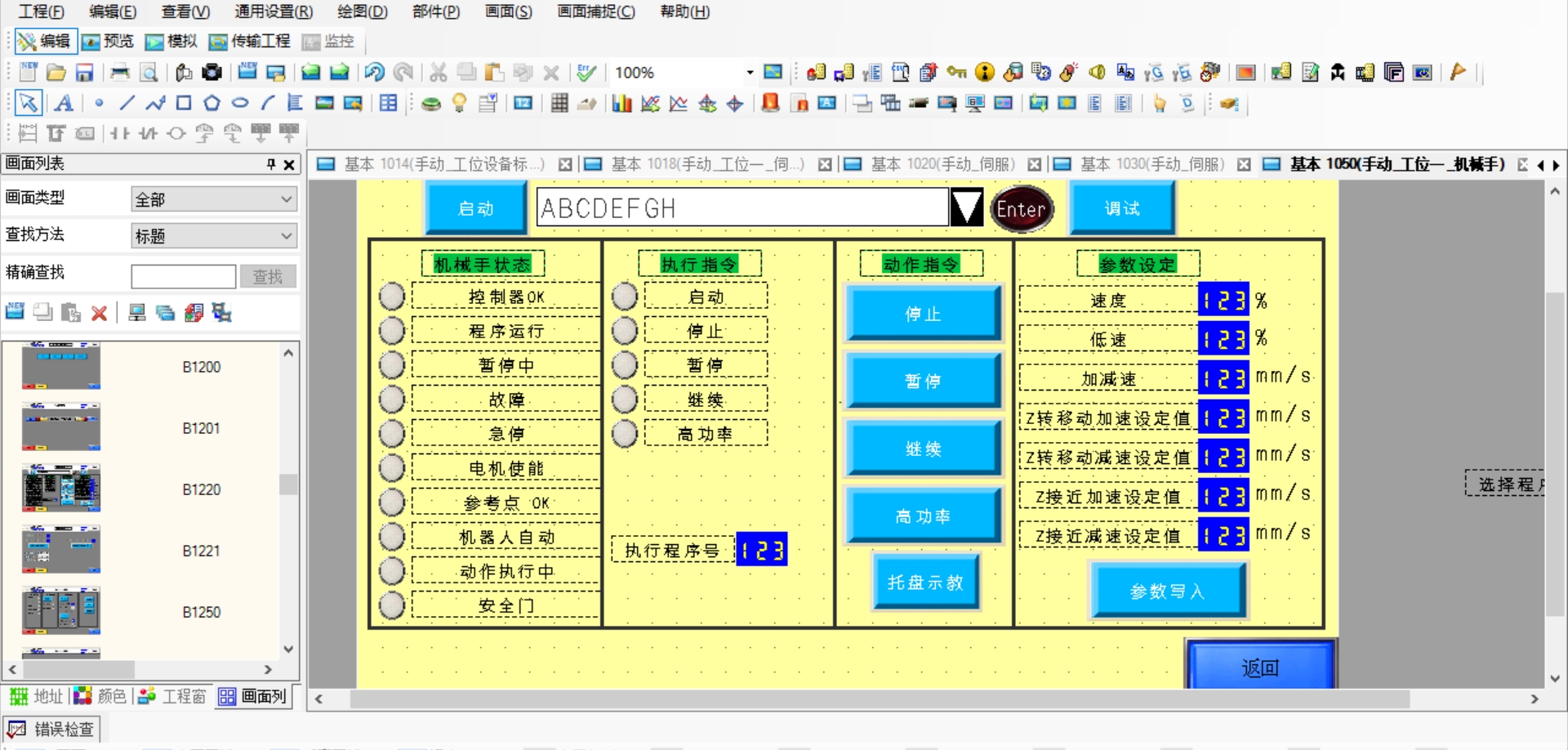

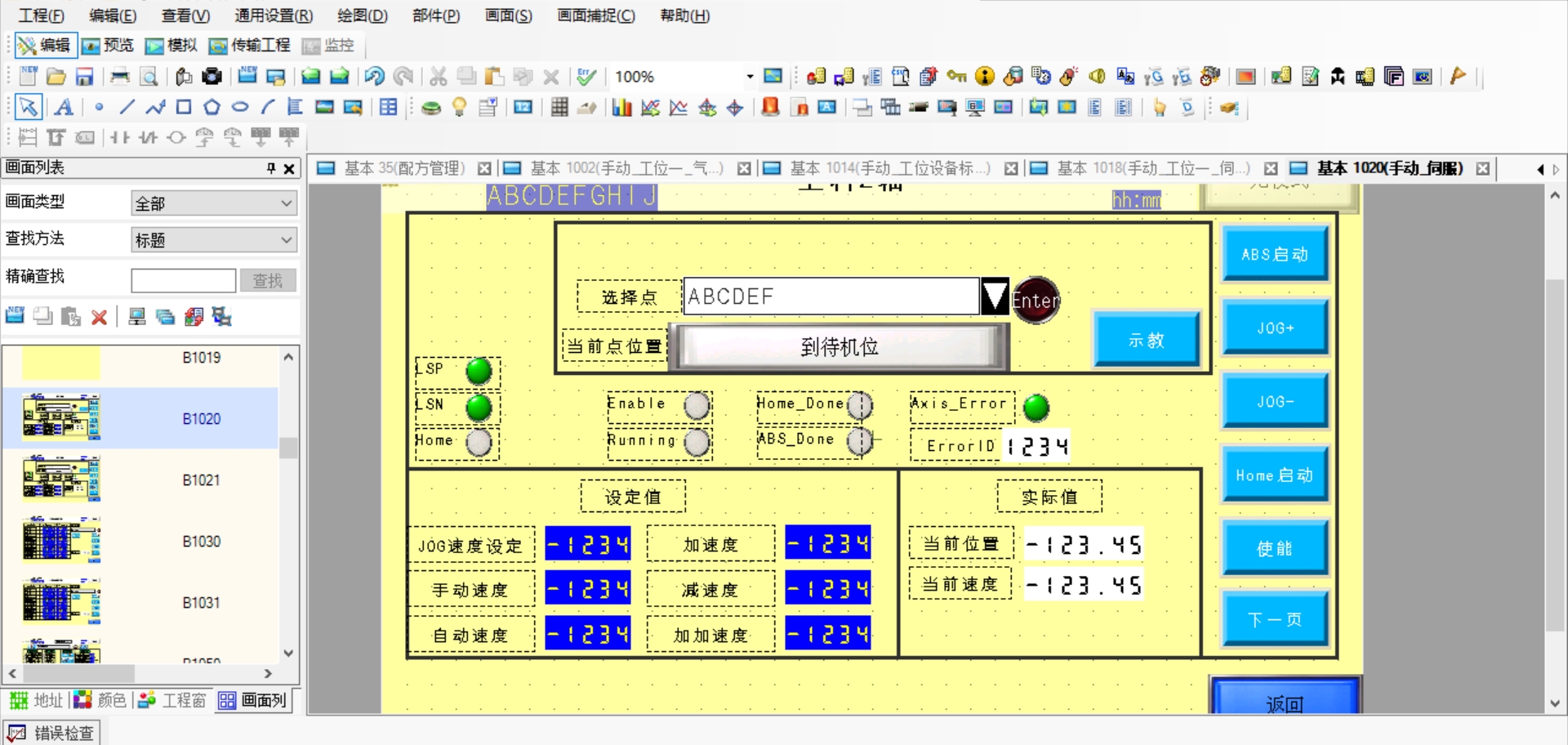

这个Axis_Para结构体把伺服参数打包成数据包，通过EtherCAT周期同步时，参数组就像快递包裹一样整组发送，避免了逐个变量操作的繁琐。特别是扭矩限制数组，直接对应伺服驱动器的四象限参数设置，调试时在HMI上做成滑块调节，现场调机效率提升40%不止。

视觉引导模块的EIP通信更是骚操作频出。当PLC收到Proface触摸屏的触发信号后：

CASE visionState OF
    0:
        IF Camera_Ready THEN
            TCP_Send(cameraSocket, 'TRIG');
            visionTimer.TON(IN:=TRUE, PT:=T#2S);
            visionState := 1;
        END_IF
    1:
        IF visionTimer.Q THEN
            LogError('视觉超时');
            visionState := 99;
        ELSIF Camera_DataValid THEN
            robotTarget := Camera_GetCoord();
            visionState := 2;
        END_IF
    2:
        IF Robot_InPosition THEN
            visionState := 0;
            OEE_Counter := OEE_Counter + 1;
        END_IF
END_CASE

这个状态机把2秒超时检测、坐标转换、OEE统计三件事揉在一个流程里。特别是OEE_Counter的自增操作，配合触摸屏上的实时曲线图，让设备综合效率可视化程度直接拉满。曾见过现场工程师在触摸屏上划拉两下就调出三个月效率趋势图，比MES系统还利索。

omron欧姆龙NJ/NX程序 高端出口设备 欧姆龙NX系列PLC，普洛菲斯人机界面，搭载EtherCAT远程输入输出IO模块 ，多站EIP以太网标签变量通信，电子光栅尺应用，相机视觉应用，机器人控制，基恩士扫码枪通讯控制，REID应用，等等 汽车发动机装配站，涵盖人机配方一键换型功能，故障记录功能，产量统计及OEE功能，TCP，视觉通信控制，EIP远程IO通信，松下A6总线伺服控制，优质的触摸屏程序模板，欧姆龙强大的结构体等应用，气缸报警功能块，真空报警功能块，伺服控制功能块，相机控制功能块，等等 全st编写，注释齐全。 #Omron/欧姆龙

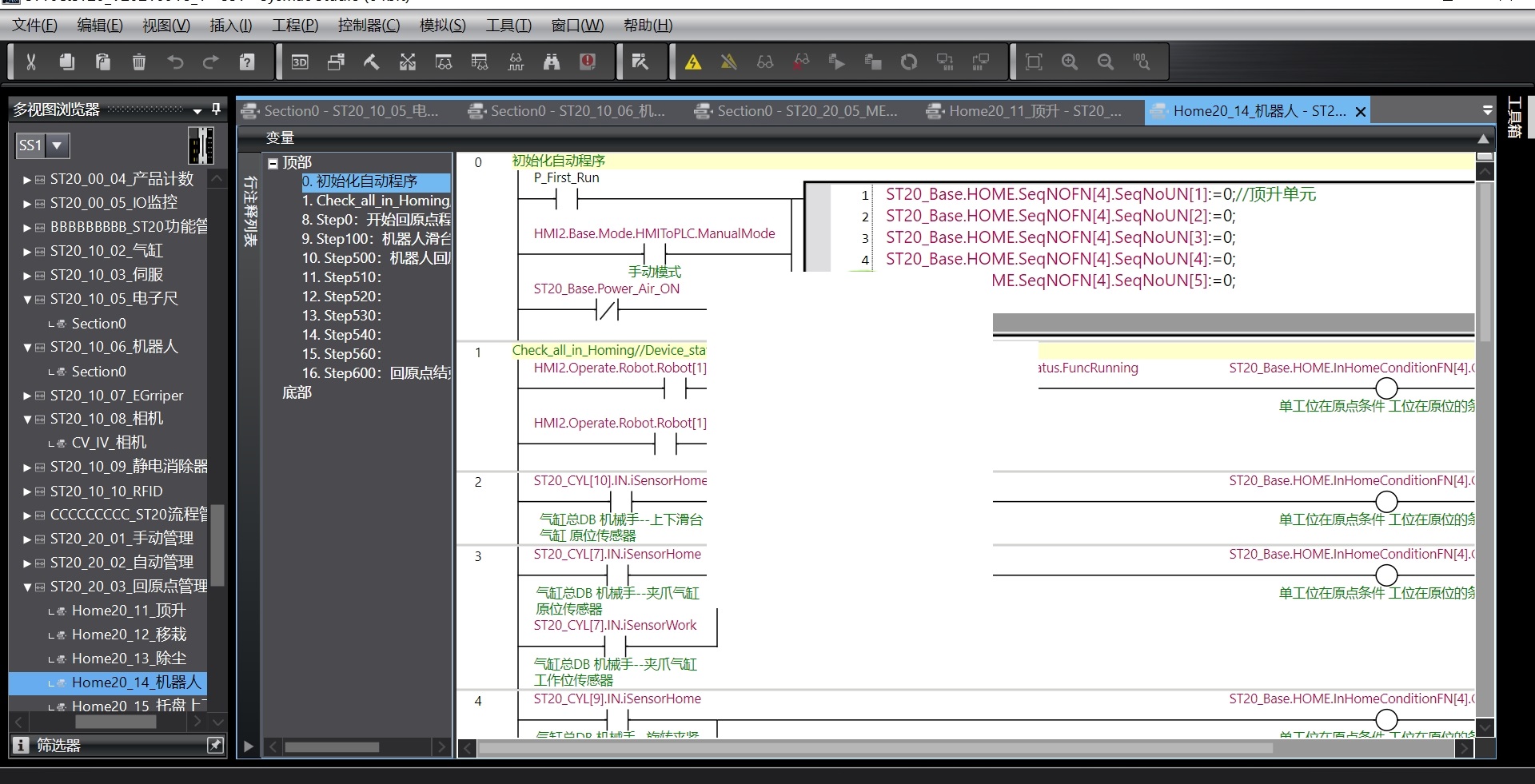

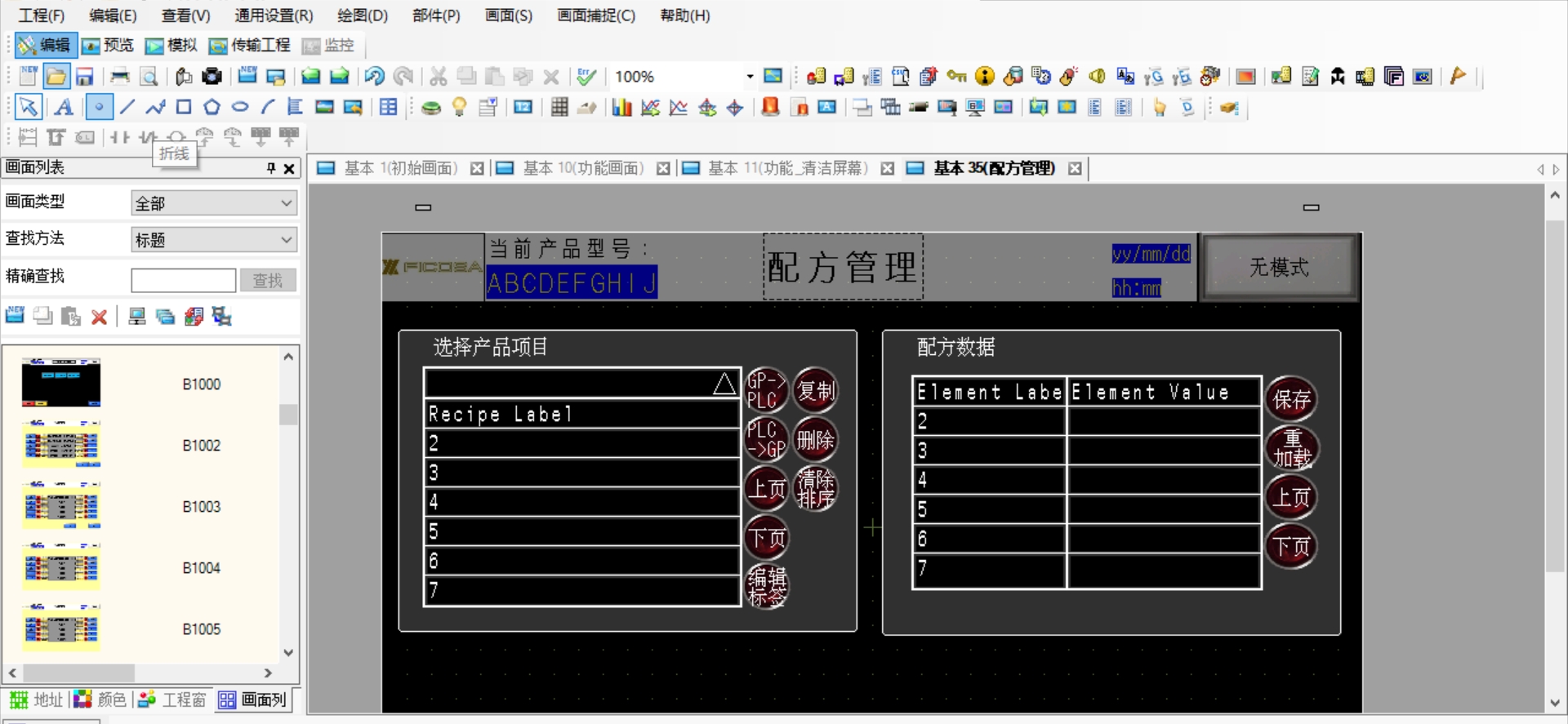

配方管理系统玩得更野，用二维数组实现参数矩阵：

VAR_GLOBAL
    RecipeDB : ARRAY[1..50, 1..32] OF REAL;  // 50组配方x32个参数
    CurrentRecipe : INT := 1;
END_VAR

FUNCTION_BLOCK FB_RecipeSwitch
VAR_INPUT
    newRecipe : INT;
END_VAR
VAR
    copyTimer : TON;
END_VAR
    IF newRecipe <> CurrentRecipe THEN
        FOR i := 1 TO 32 DO
            ProcessParams[i] := RecipeDB[newRecipe][i];
        END_FOR
        copyTimer(IN:=TRUE, PT:=T#500ms);
        IF copyTimer.Q THEN
            CurrentRecipe := newRecipe;
        END_IF
    END_IF
END_FUNCTION_BLOCK

切换配方时像换弹夹一样顺滑，500ms的超时保护确保参数组完整加载。现场见过最秀的操作是设备运行时后台预加载下个型号参数，换型时直接秒切，硬是把传统产线20分钟的换型时间压到90秒内。

气缸监控功能块藏着真功夫：

FUNCTION_BLOCK FB_CylinderMonitor
VAR_INPUT
    SensorA : BOOL;
    SensorB : BOOL;
    TimerPreset : TIME := T#2S;
END_VAR
VAR_OUTPUT
    AlarmCode : BYTE;
END_VAR
VAR
    moveTimer : TON;
END_VAR
    IF SensorA AND SensorB THEN
        AlarmCode := 16#01;  // 双到位异常
    ELSIF NOT(SensorA OR SensorB) THEN
        moveTimer(IN:=TRUE, PT:=TimerPreset);
        IF moveTimer.Q THEN
            AlarmCode := 16#02;  // 超时未到位
        END_IF
    ELSE
        moveTimer(IN:=FALSE);
        AlarmCode := 16#00;
    END_IF
END_FUNCTION_BLOCK

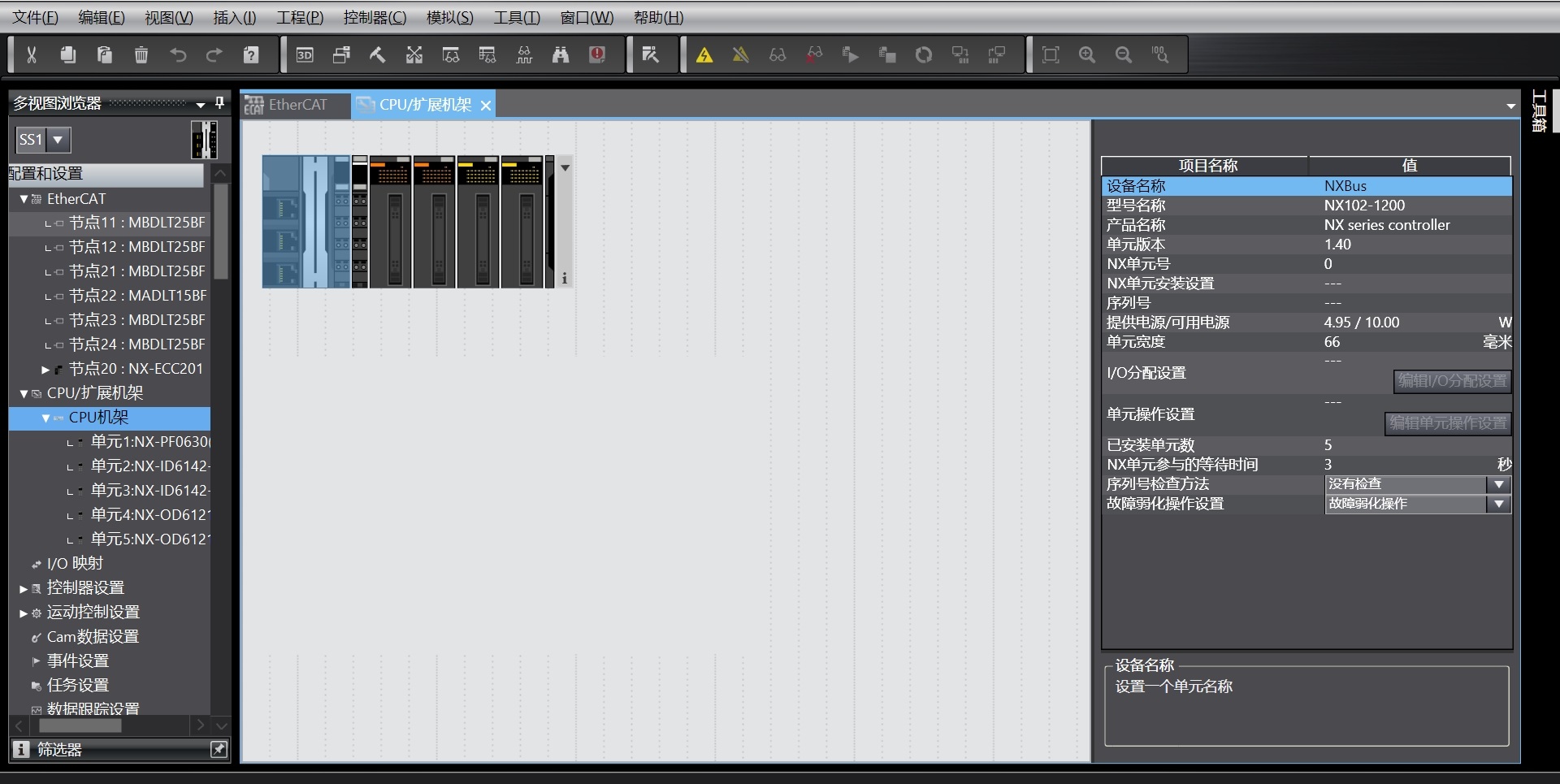

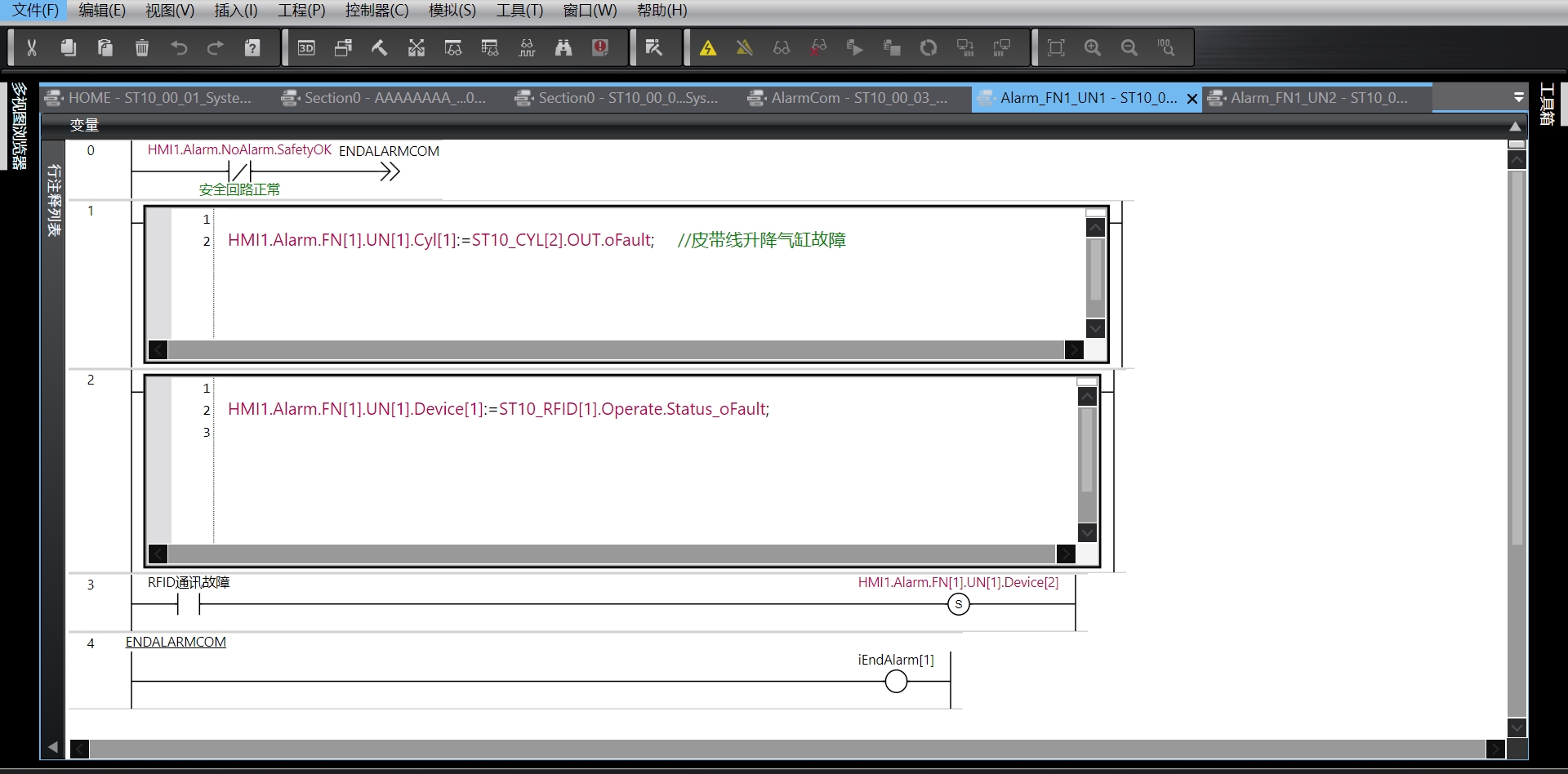

这个报警模块把气缸的四种状态（双到位、全未到位、单到位正常、运动中）用二进制玩得明明白白。AlarmCode直接对应触摸屏上的故障树，现场维护人员扫一眼代码就知道是哪个磁性开关出问题。

NX系列的结构体数组配合EIP通信，让远程IO站的数据处理变得像本地变量一样顺手。某个真空站程序里这样玩转32个工位：

VAR
    VacuumStations : ARRAY[1..32] OF Station_Status;
END_VAR

FOR i := 1 TO 32 DO
    VacuumStations[i].Pressure := EIP_IO[i].AnalogIn;
    IF VacuumStations[i].Pressure < 0.8 THEN
        VacuumStations[i].Alarm := TRUE;
        OEE_Downtime := OEE_Downtime + 1;
    END_IF
END_FOR

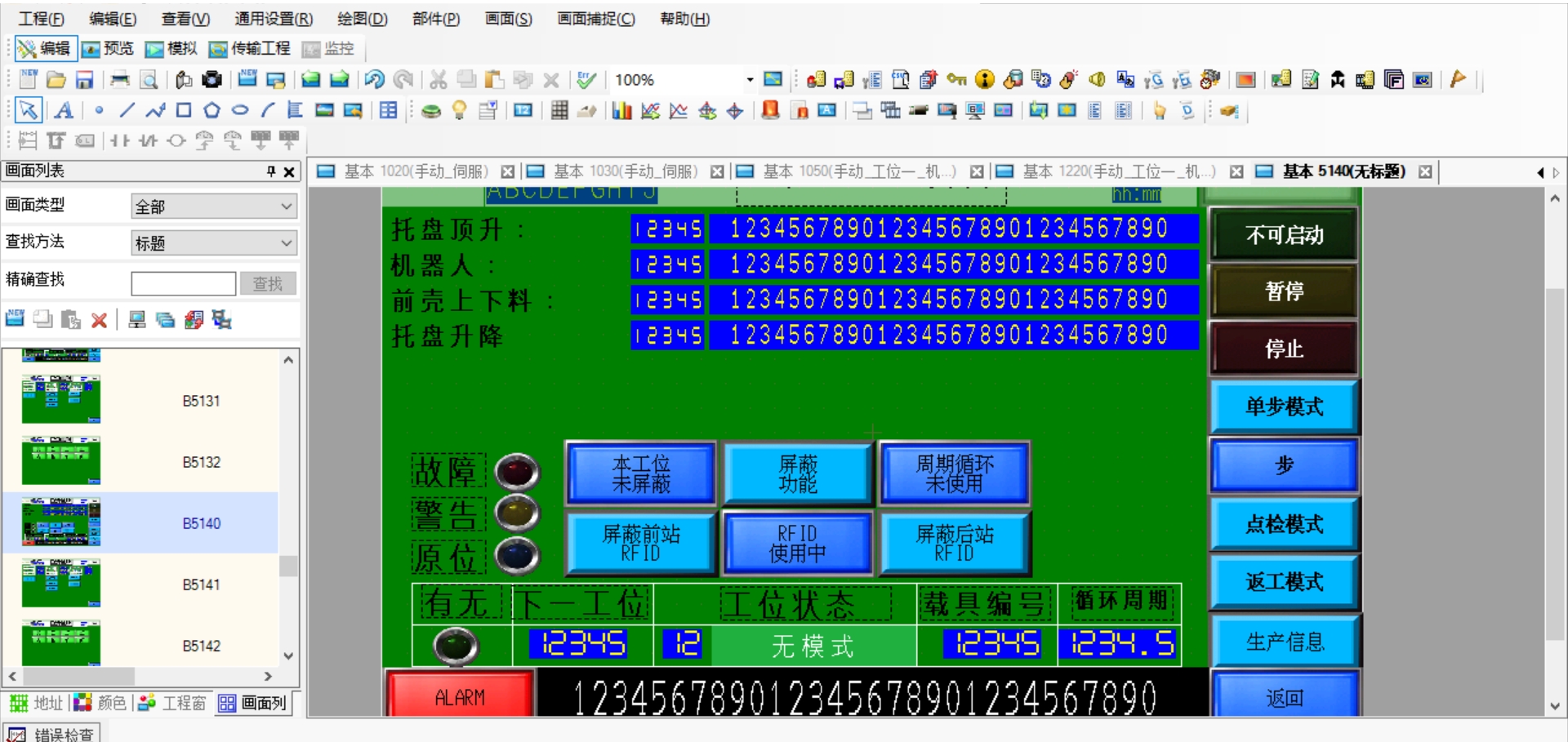

这个循环扫描结构把32个真空度监测、报警统计、OEE计算三合一，EIP_IO数组直接映射远程模块的输入地址。见过最绝的应用是在触摸屏上做压力波形回放，32个通道的真空曲线同屏显示堪比示波器矩阵。

这套程序最狠的是注释艺术，每个功能块开头都有这样的吐槽式备注：

(* 警告：此伺服功能块已吞掉三个程序员的头发
   修改前先烧三炷香 2023.12.25 by老王 *)

这种带时间戳的注释文化，让后续维护者不仅能看懂代码逻辑，还能脑补出调试时的血泪史。据说原厂工程师看到这些注释后，默默在升级版里加了防脱发算法（大雾）。
