在工业自动化现场摸爬滚打多年，今天想聊聊锂电池贴膜机的控制系统设计。这玩意儿别看只是给电池贴膜，背后的控制逻辑可真是麻雀虽小五脏俱全。咱们就从欧姆龙NJ501-1300这个大脑中枢开始唠。

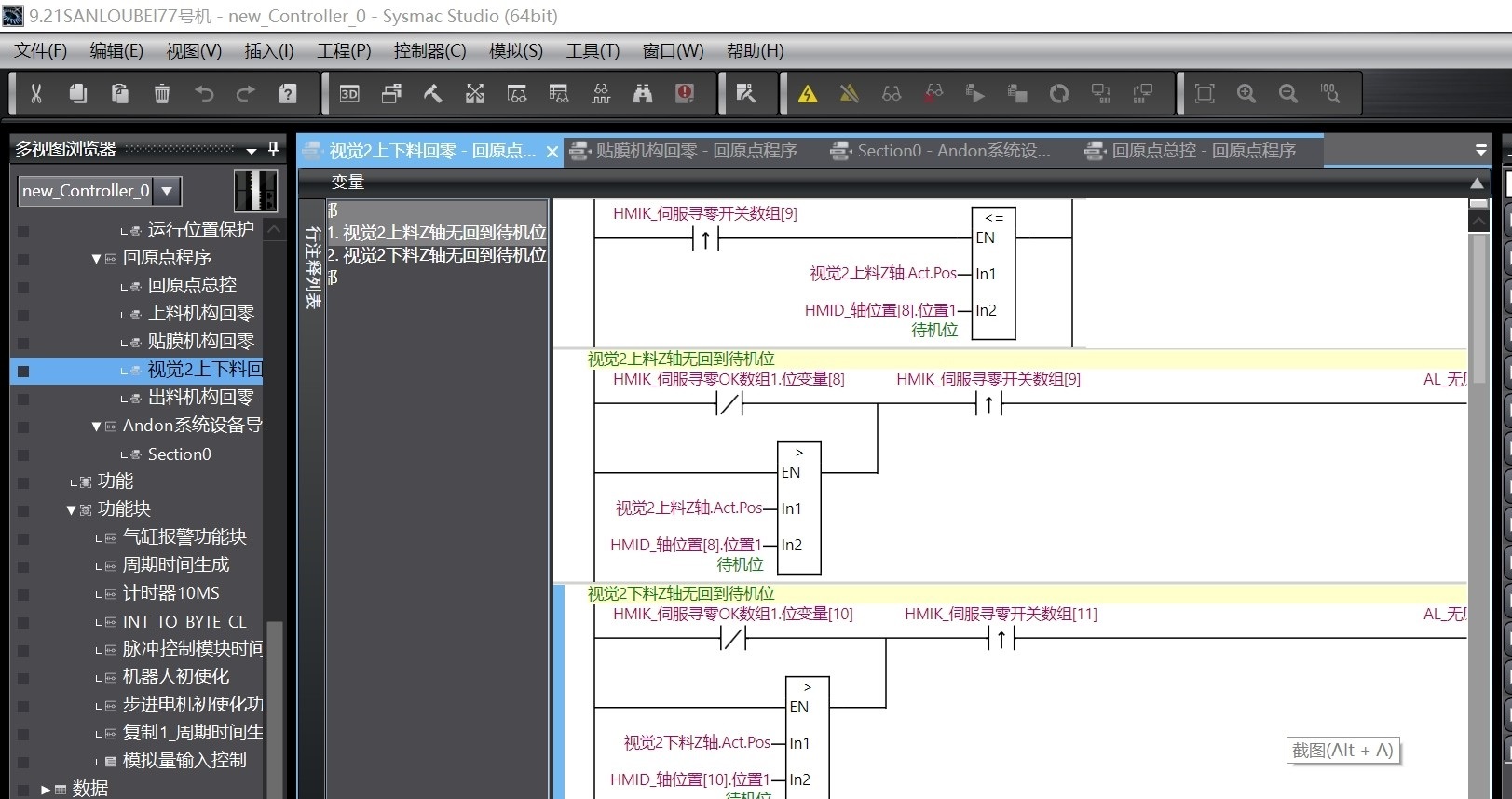

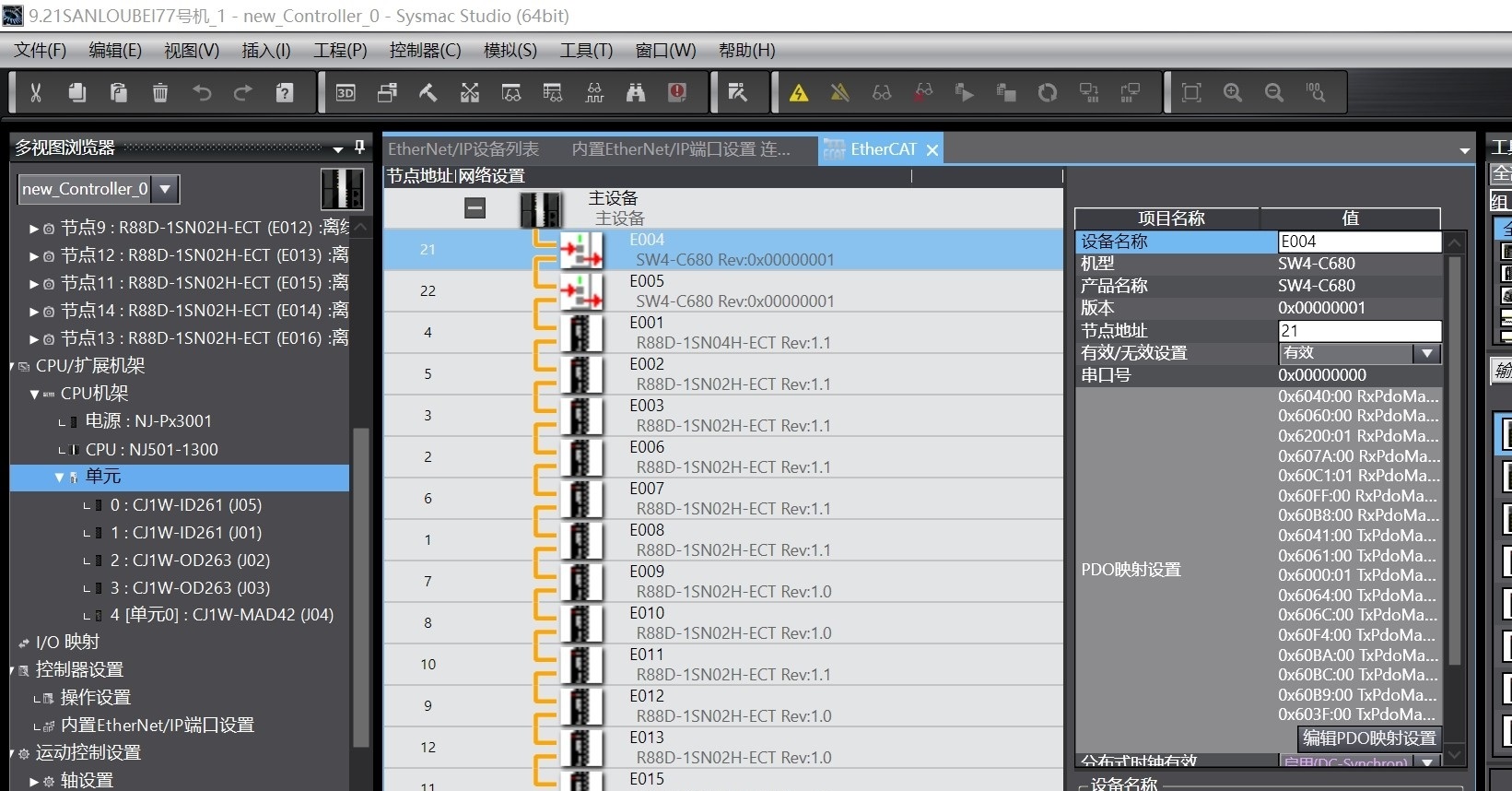

整个系统架在EtherCAT高速公路上，数据包跑得比F1赛车还快。分布式IO模块像是高速公路的收费站，ID262收数字信号，OD2663发动作指令。这里有个小技巧：在Sysmac Studio里配置IO映射时，记得把DI模块的输入滤波时间设为2ms，实测能有效避开现场变频器干扰。

// 伺服轴使能标准模板
IF NOT Axis_01.Error THEN
    Axis_01.Power := TRUE;
    Axis_01.Enable := TRUE;
    IF Axis_01.Status = 'Ready' THEN
        Axis_01.MoveVelocity(100.0);  // 初始速度设置
    END_IF;
END_IF;

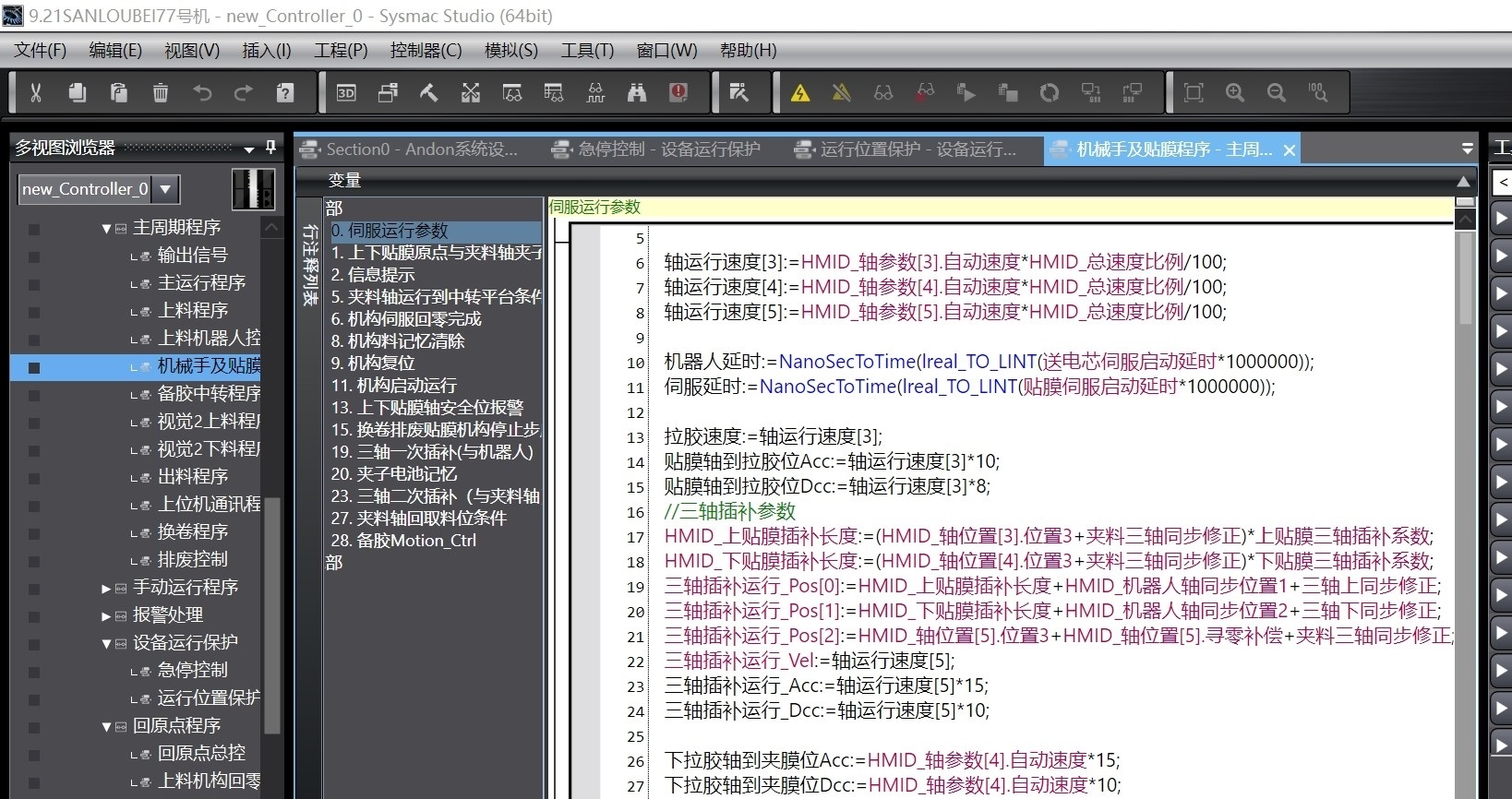

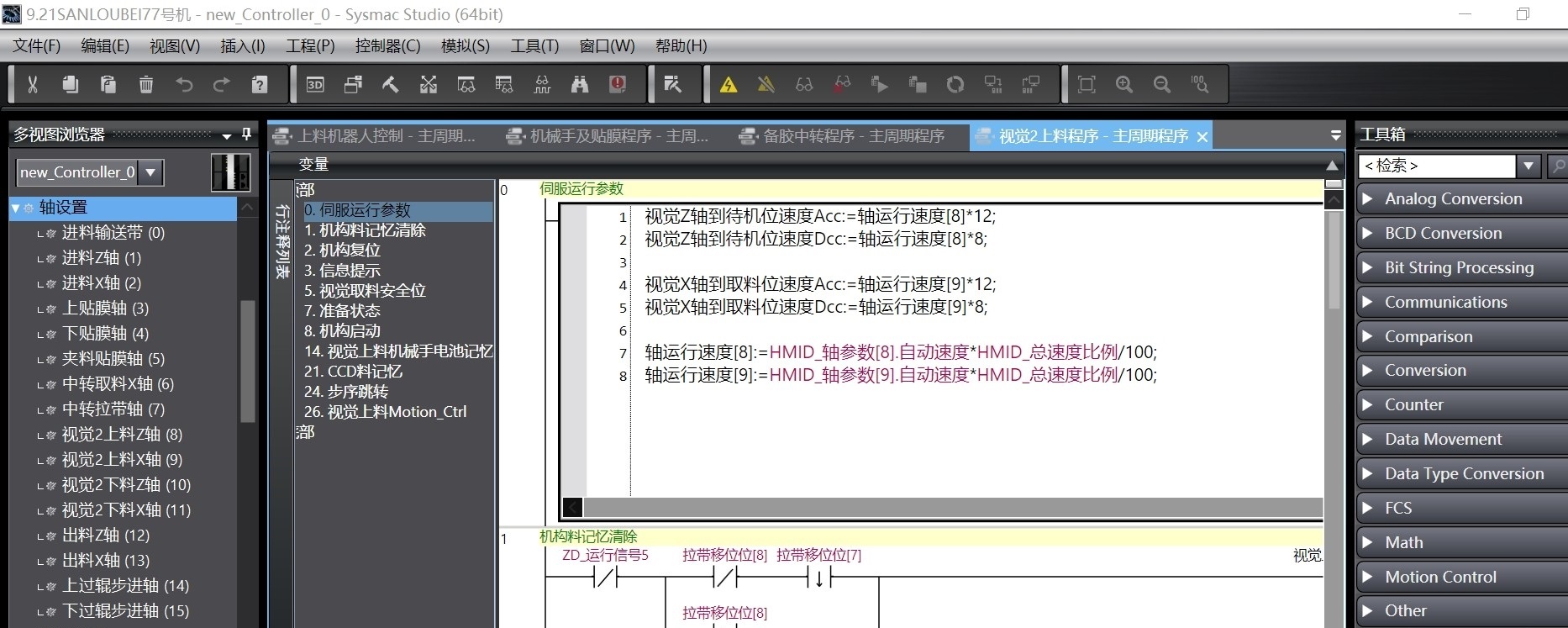

上面这段ST代码是伺服使能的常规操作，重点注意MoveVelocity的加速度参数得跟机械工程师确认。上次调试时参数设大了，直接把治具甩飞两米远，场面堪比动作大片。

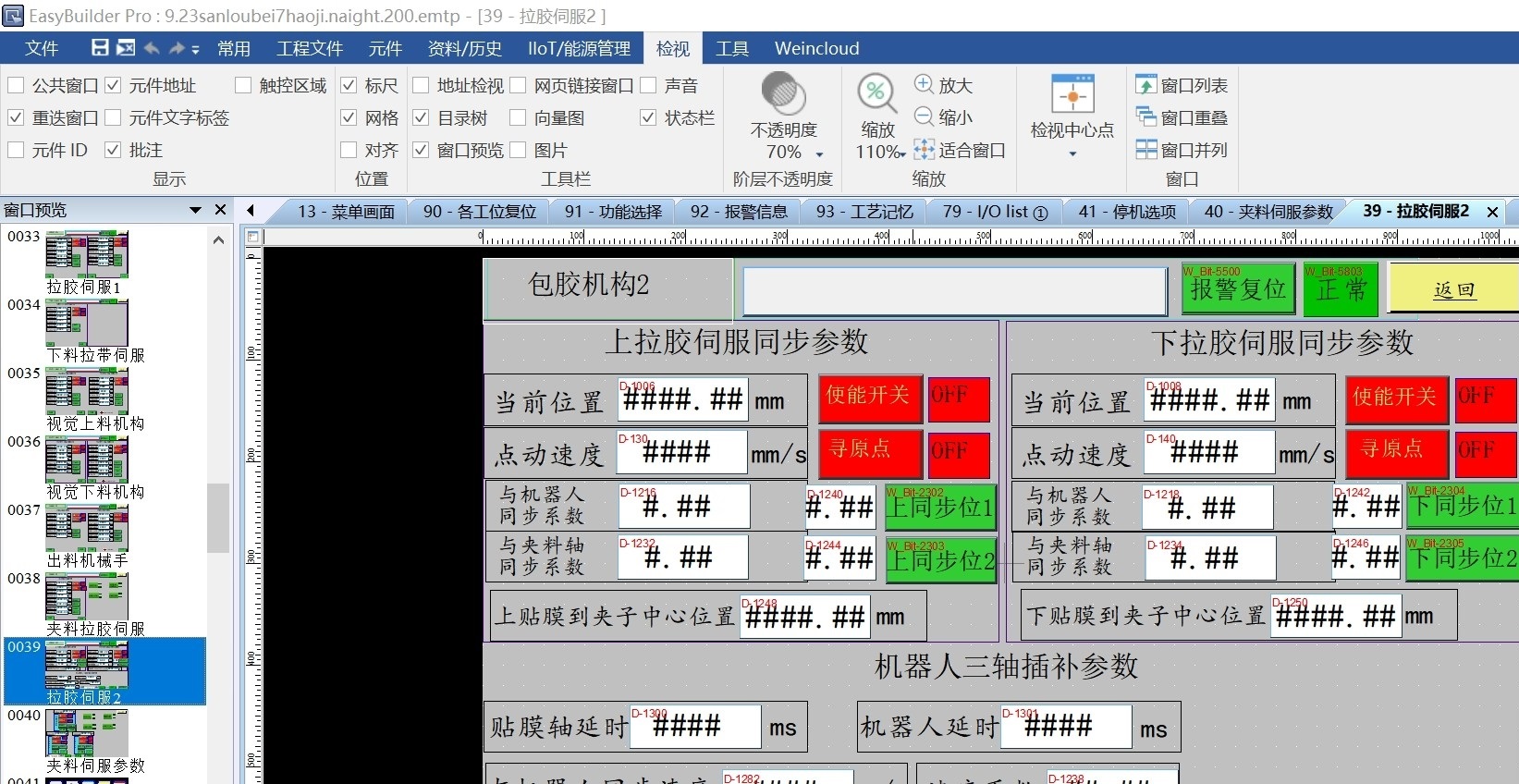

视觉定位这块要玩得转，得把CCD相机的触发信号跟机械手位置锁死。我们用了一个取巧的办法——把机器人TCP坐标实时映射到NJ的全局变量里，视觉系统直接读取坐标做二次计算。这里必须夸夸欧姆龙的EtherCAT性能，20ms的通讯周期下坐标抖动不超过±0.1mm。

omron欧姆龙NJ/NX程序 欧姆龙NJ501-1300，威伦通触摸屏，分布式总线控制，ID262.OD2663等输入输出IO模块,MAD模拟量模块。 全自动锂电池贴膜机，整机采用EtherCAT总线网络节点控制， 欧姆龙R88D-1S总线伺服，汇川机器人TCP/IP网络通信控制，CCD视觉位置控制，AD压力模拟量控制。 机器人与伺服轴模组速度位置同步控制功能。 三轴模组插补功能，等等 触摸屏产量统计功能，CATL标准设备故障点选表，触摸屏在线修改账号功能。 涵盖人机配方一键换型功能，故障记录功能，st+梯形图编写，注释齐全。

压力控制更是刺激，AD模块采集的原始值得先过三道关：

1. 滑动平均滤波（窗口设8点刚好）
2. 量程转换（注意浮点数精度陷阱）
3. 突变值剔除（超过3σ直接报警）

|--[MOV K200 D100]--[MUL D100 K2 D102]--[/D102 K32767 D104]--(MOV D104 Pressure_RAW)

这段梯形图处理模拟量标定，重点在于避免整数溢出。曾经有个兄弟忘了做数值范围检查，压力值直接飙到9999，吓得操作工当场拍急停。

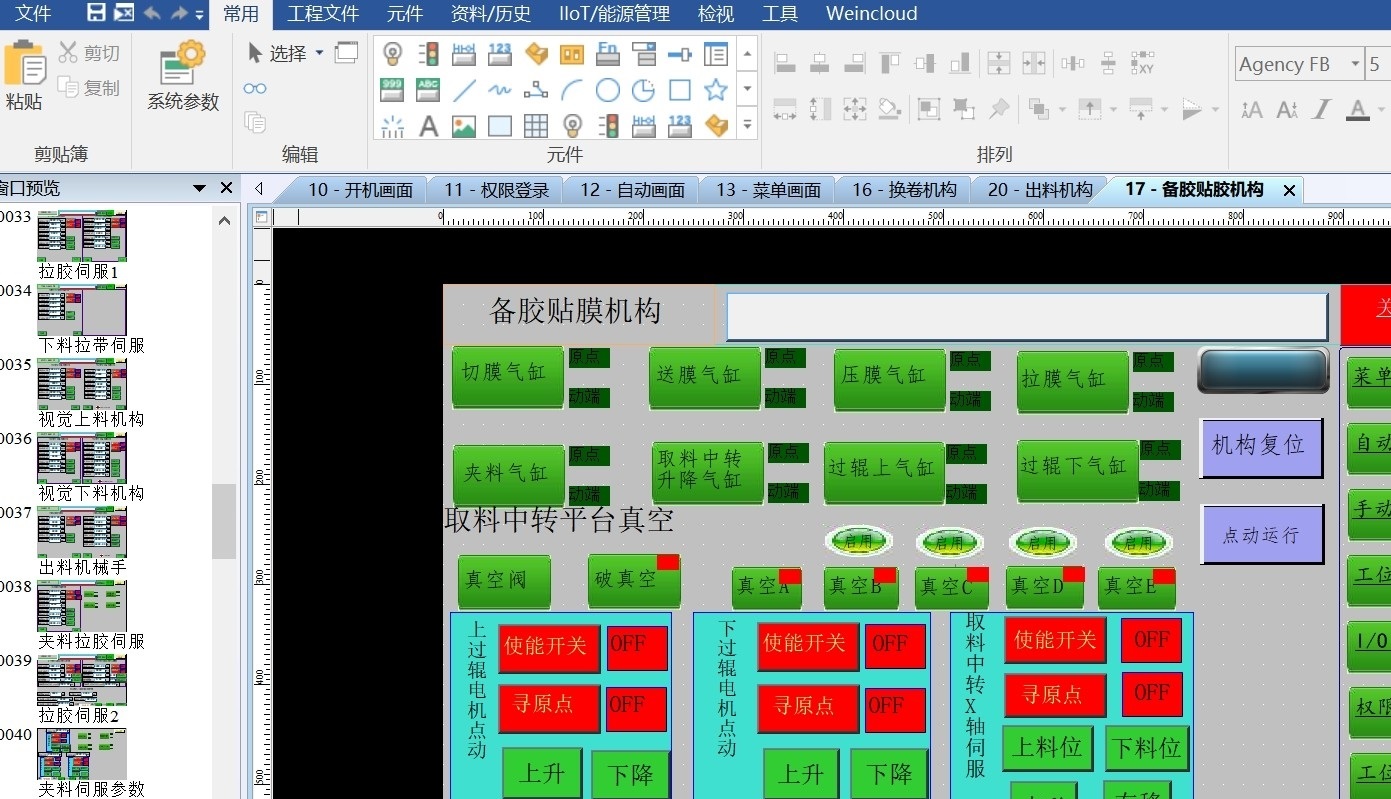

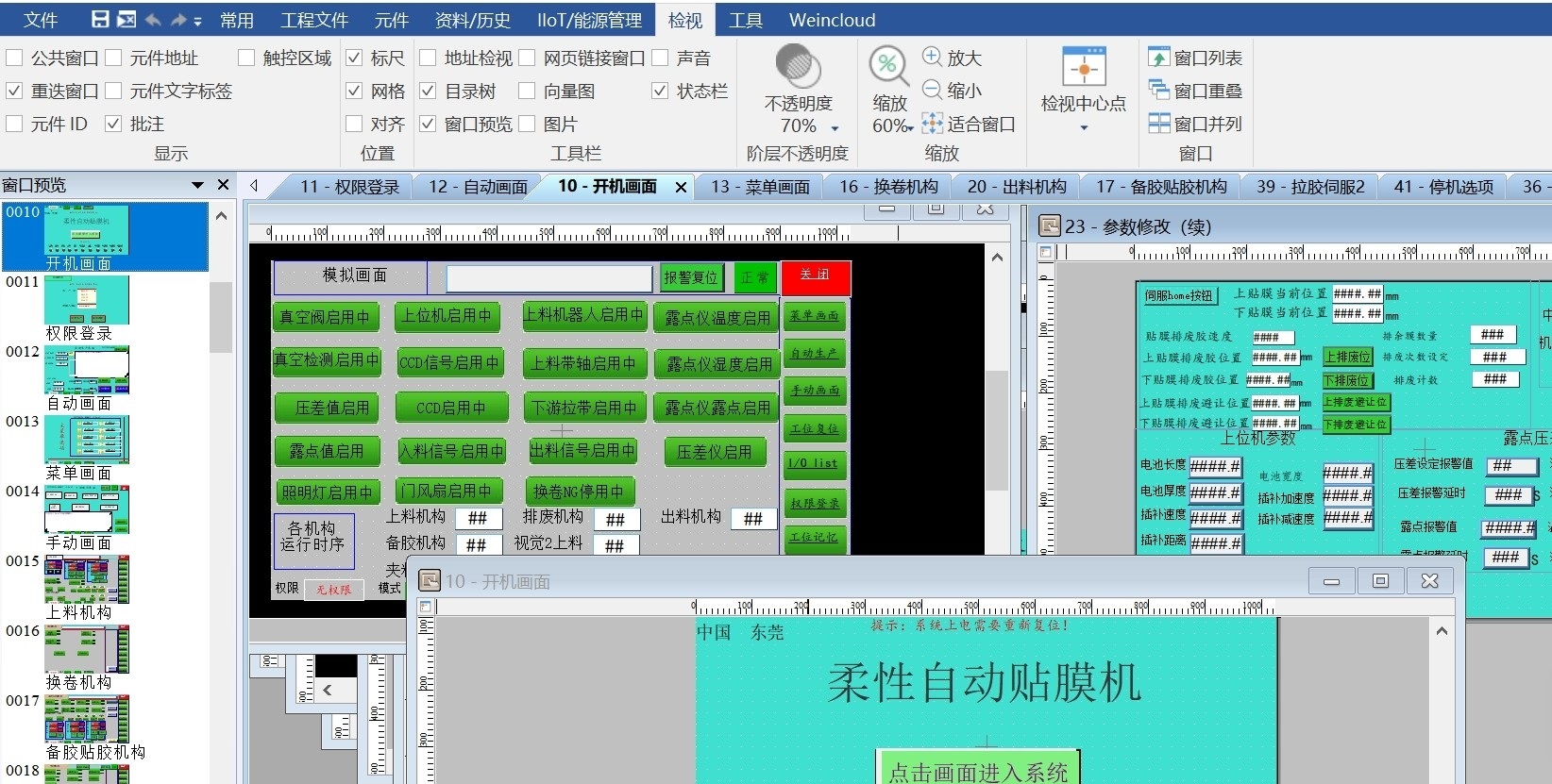

配方功能是人机界面里的重头戏，威伦通触摸屏的脚本功能得好好利用。记住在换型时先执行设备回原点操作，否则参数加载后位置会乱套。我们做了个防呆设计——只有所有轴都在原点时，换型按钮才会亮起。

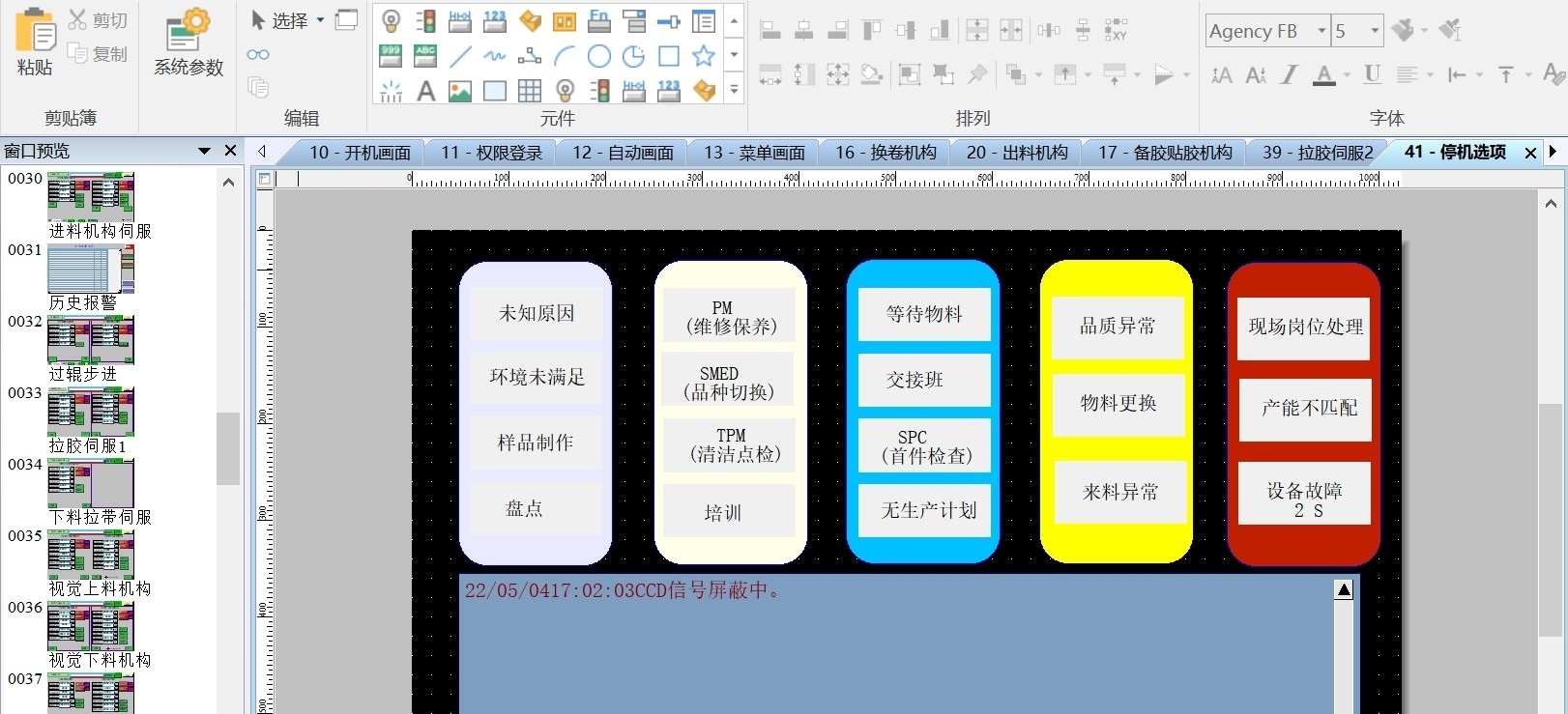

说到故障记录，CATL的标准表格确实够细。但实际调试时发现，把故障代码分成三级最实用：

1. 红色警报（立即停机）
2. 黄色预警（降速运行）
3. 蓝色提示（保养提醒）

最后提一嘴账号管理这个彩蛋功能。在HMI里做了个隐藏的二级密码，长按版本信息5秒就能进工程师模式。现场维护时这招特别管用，既安全又避免操作工误触参数。

整套系统跑下来，最深的体会就是：总线型设备调试就像跳探戈，脚步（网络配置）错了整支舞都得垮。但一旦调顺了，那同步精度和响应速度真不是传统脉冲控制能比的。下次有机会再聊聊三轴插补时遇到的鬼畜轨迹，保证比过山车还刺激。
