西门子S7-1500博图程序 例程，大型生产线案例，程序涵盖有机器人块，汽缸块，电机块，伺服块，可调用，扫码块，可学习参考，快速提升技能 ，编程使用的语言有SCL，LD，STL，GRAPH。 非常全面，很有参考价值。 硬件有远程ET200，V90PN三轴取料，相机等，程序版本TIA 15.1及以上。

最近研究西门子S7 - 1500博图程序，发现一个超有料的大型生产线案例，必须跟大家分享一下，绝对是学习提升技能的好资源。

这个案例程序那叫一个全面，涵盖了机器人块、汽缸块、电机块、伺服块、扫码块等，而且每个块都是可调用的，无论是对新手还是有一定经验的工程师，都非常有学习和参考价值。编程用到了多种语言，像SCL、LD、STL、GRAPH，能让你全方位接触不同编程风格。

硬件配置

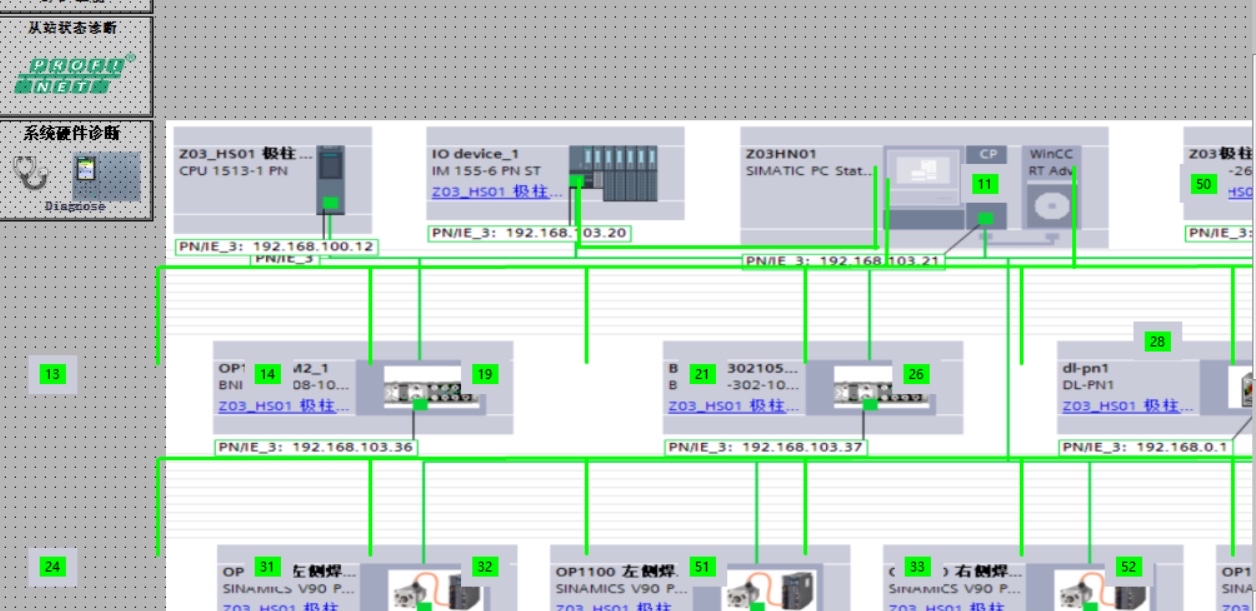

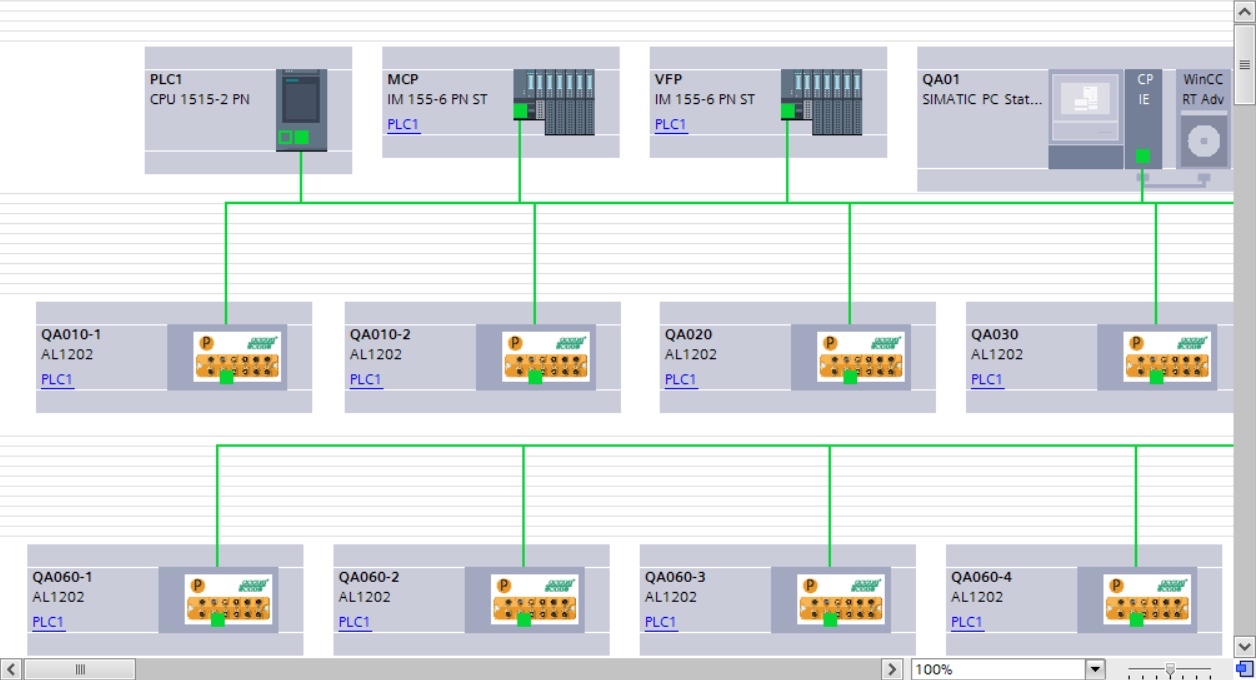

硬件方面，配备了远程ET200，用于远程分布式I/O控制，极大地拓展了系统的灵活性和可扩展性。还有V90PN三轴取料设备，这在物料搬运等环节起着关键作用。同时，相机的加入实现了视觉检测等功能，让生产线更加智能化。整个程序基于TIA 15.1及以上版本开发，充分利用了新版本的优势和特性。

代码示例与分析 - SCL语言编写电机块

以电机块为例，用SCL语言编写一段简单的启动停止控制代码。

METHOD MotorControl : VOID
VAR_INPUT
    StartButton : BOOL;
    StopButton : BOOL;
END_VAR
VAR
    MotorState : BOOL;
END_VAR
BEGIN
    IF StartButton AND NOT StopButton THEN
        MotorState := TRUE;
    ELSIF StopButton THEN
        MotorState := FALSE;
    END_IF;
    // 这里可以继续添加电机状态反馈等相关逻辑
END_METHOD

这段代码很简洁，定义了两个输入变量 StartButton 和 StopButton 分别用于启动和停止电机。内部变量 MotorState 用来表示电机当前状态。在 BEGIN 和 END_METHOD 之间的逻辑判断部分，如果启动按钮按下且停止按钮未按下，电机状态设为 TRUE，也就是启动；如果停止按钮按下，则电机状态设为 FALSE，即停止。你可以根据实际需求在后续添加电机的反馈逻辑，比如判断电机是否过载等。

代码示例与分析 - LD语言编写汽缸块

再看看用LD语言编写的汽缸块控制部分。

西门子S7-1500博图程序 例程，大型生产线案例，程序涵盖有机器人块，汽缸块，电机块，伺服块，可调用，扫码块，可学习参考，快速提升技能 ，编程使用的语言有SCL，LD，STL，GRAPH。 非常全面，很有参考价值。 硬件有远程ET200，V90PN三轴取料，相机等，程序版本TIA 15.1及以上。

!LD语言汽缸块示例图

在LD语言中，它以梯形图的形式呈现逻辑。比如，一个典型的汽缸伸出缩回控制，可能会用到常开常闭触点来表示不同的触发条件。假设I0.0 是汽缸伸出按钮，I0.1 是汽缸缩回按钮，Q0.0 是控制汽缸伸出的输出，Q0.1 是控制汽缸缩回的输出。

// LD语言逻辑示意
Network 1:
    I0.0  // 伸出按钮常开触点
    NOT I0.1  // 缩回按钮常闭触点
    = Q0.0  // 汽缸伸出输出

Network 2:
    I0.1  // 缩回按钮常开触点
    NOT I0.0  // 伸出按钮常闭触点
    = Q0.1  // 汽缸缩回输出

这样通过简单的触点和线圈组合，就实现了汽缸的基本控制逻辑。从梯形图中可以很直观地看到信号的流向和逻辑关系，这也是LD语言的魅力所在，简单易懂，适合电气工程师快速上手编程。

这个西门子S7 - 1500博图程序的大型生产线案例，无论是硬件配置还是软件编程，都给我们提供了丰富的学习内容。通过对各个功能块的学习和研究，相信大家在西门子PLC编程技能上会有一个快速的提升。希望大家也能深入挖掘这个案例，收获满满！
