带相机PLC1200 SCL梯形图混编立体库机器人码垛机伺服视觉程序 包括2台西门子PLC1215程序和2台西门子触摸屏TP700程序 PLC和基恩士相机视觉定位Modbus TCP通讯（SCL语言） PLC和ABB机器人Modbus TCP通讯（SCL语言） PLC和码垛机Modbus TCP通讯（SCL语言） PLC和4台G120变频器Profinet通讯 1个伺服轴 SCL语言和梯形图混编，经典程序，知识点丰富，注释全。 程序版本TIA V14及以上

最近在工业自动化圈子里折腾了个硬核项目——立体库机器人码垛系统。这个项目堪称PLC通讯全家桶，把西门子全家福、视觉定位、机器人协同这些要素全给攒齐了。今儿就带大伙儿看看这个项目的技术骨架，尤其是SCL和梯形图混编的实战玩法。

通讯矩阵这张蜘蛛网

系统里有2台S7-1215 PLC担任主控，配了TP700双屏操作。核心难点在于同时处理：

• 基恩士CV-X200视觉相机（Modbus TCP）
• ABB IRB 460码垛机械臂（Modbus TCP）
• 第三方码垛机（Modbus TCP）
• 4台G120变频器（Profinet）
• 1个伺服轴精准定位

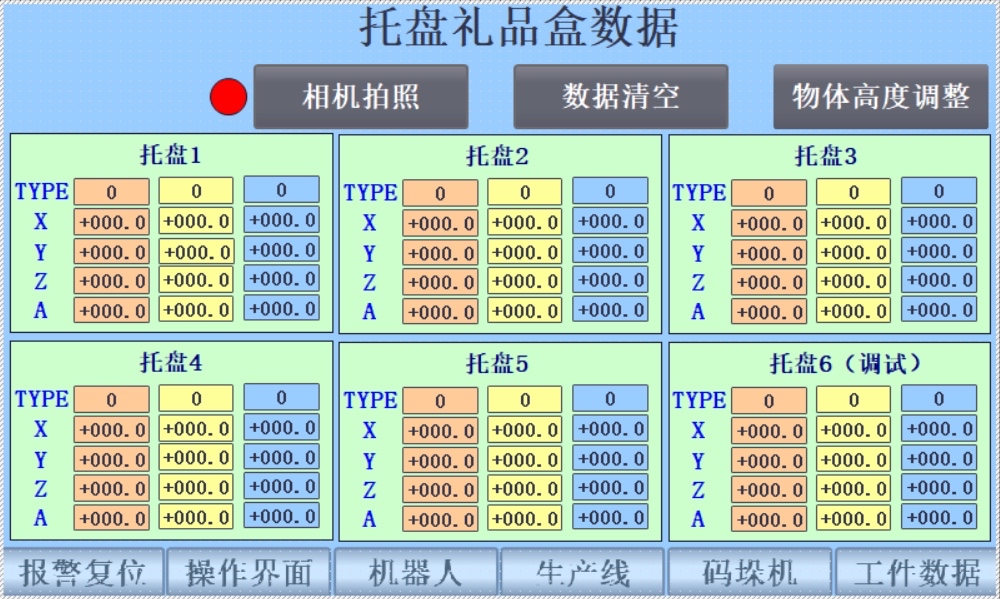

光是看着这堆协议列表，估计不少兄弟已经开始脑壳疼了。不过用SCL处理通讯协议确实香，特别是需要处理结构化数据的时候。比如和视觉相机的坐标交互，用SCL写数据处理明显比梯形图清爽：

// 视觉坐标解析函数
FUNCTION ParseVisionData : Void
VAR_INPUT
    RawData : ARRAY[1..6] OF INT;
END_VAR
VAR_OUTPUT
    X_Pos : REAL;
    Y_Pos : REAL;
    Angle : REAL;
END_VAR
BEGIN
    // 将16位整数转换为32位浮点
    X_Pos := DINT_TO_REAL(SHIFT_LEFT(INT_TO_DINT(RawData[1]),16) | RawData[2]);
    Y_Pos := DINT_TO_REAL(SHIFT_LEFT(INT_TO_DINT(RawData[3]),16) | RawData[4]);
    Angle := DINT_TO_REAL(SHIFT_LEFT(INT_TO_DINT(RawData[5]),16) | RawData[6]);
END_FUNCTION

这段代码把视觉系统传来的6个INT值打包成3个浮点坐标，用到位操作提升转换效率。实际调试中发现基恩士相机数据存在字节序问题，后来在RawData数组处理前加了Swap指令才搞定。

协议全家桶怎么炖

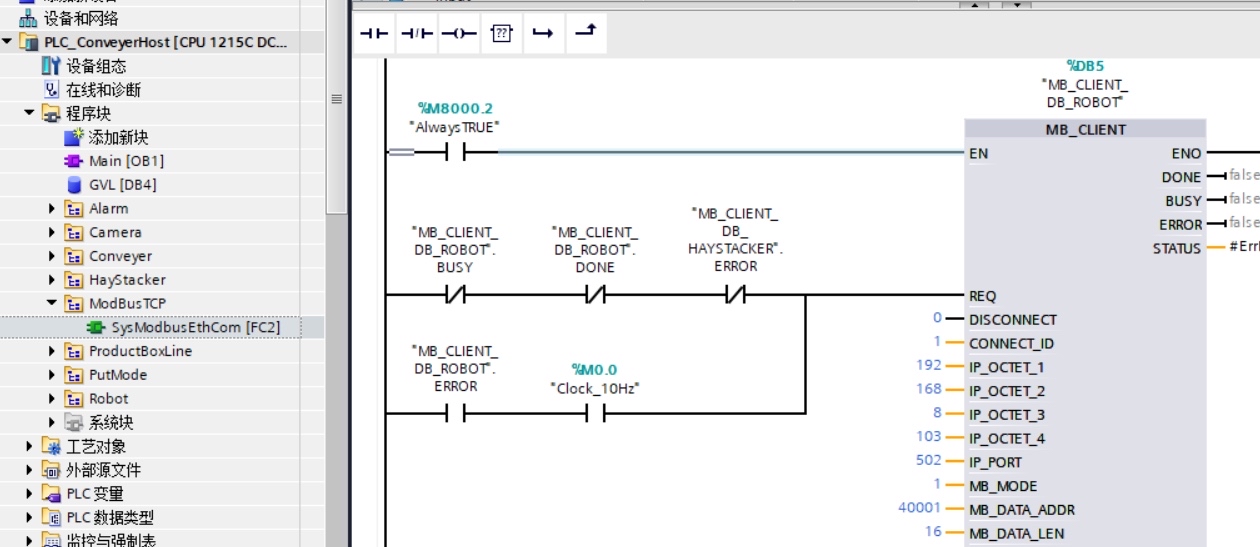

面对多个Modbus TCP主站需求，项目里直接祭出西门子的ModbusCommLoad和Modbus_Master指令块。这里有个坑要注意——每个主站需要独立背景数据块，不然数据会串台：

// Modbus主站配置
#Vision_Comm := MB_COMM_LOAD(
    REQ := TRUE,
    PORT := 0,
    BAUD := 19200,
    PARITY := 0,
    MB_DB := "Vision_MB_DB");  // 视觉专用背景DB

#Robot_Comm := MB_COMM_LOAD(
    REQ := TRUE,
    PORT := 1,
    MB_DB := "Robot_MB_DB");  // 机器人专用背景DB

梯形图这时候就派上用场了，专门处理设备的状态机切换。比如机械臂的自动/手动模式切换，用梯形图的互锁逻辑比SCL直观得多：

![梯形图状态切换逻辑示例]

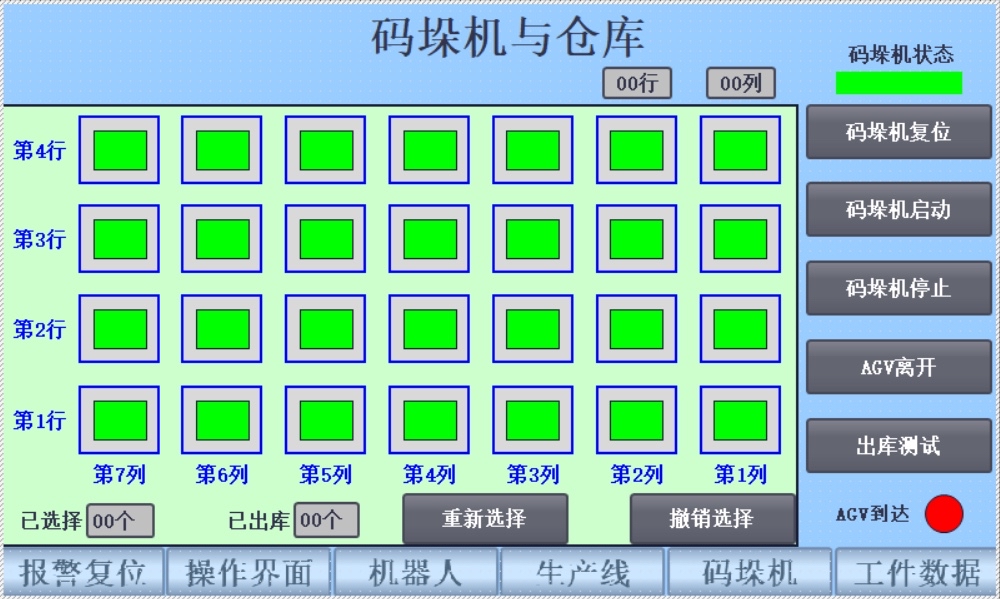

带相机PLC1200 SCL梯形图混编立体库机器人码垛机伺服视觉程序 包括2台西门子PLC1215程序和2台西门子触摸屏TP700程序 PLC和基恩士相机视觉定位Modbus TCP通讯（SCL语言） PLC和ABB机器人Modbus TCP通讯（SCL语言） PLC和码垛机Modbus TCP通讯（SCL语言） PLC和4台G120变频器Profinet通讯 1个伺服轴 SCL语言和梯形图混编，经典程序，知识点丰富，注释全。 程序版本TIA V14及以上

（注：此处应有梯形图截图，展示模式切换互锁和急停处理）

Profinet变频器群控

4台G120通过Profinet组网，这里用到了西门子的PNIOSEND/PNIORECV功能块。重点在于过程映像区的规划，每个变频器分配了8字节输入/8字节输出：

// 变频器控制字结构体
TYPE G120_Control :
STRUCT
    Start : BOOL;       // 启动命令
    Speed_Set : REAL;   // 转速设定
    Fault_Ack : BOOL;   // 故障确认
END_STRUCT
END_TYPE

VAR
    Drive1_Ctrl : G120_Control;  // 映射到QB64-QB71
END_VAR

调试时发现变频器的控制字使能位需要500ms脉冲，后来在OB1里加了延时触发才解决。这也提醒我们，官方手册里的时序图真不是摆设。

SCL和梯形图的混编哲学

这个项目里70%逻辑用SCL实现，剩下30%用梯形图。个人总结的混编原则：

• 数据处理、算法、通讯协议用SCL
• 安全回路、状态切换、简单连锁用梯形图
• 复杂功能块用SCL封装，顶层调用用梯形图

比如伺服定位模块，底层用SCL写运动曲线计算，顶层用梯形图做使能控制：

// 伺服S曲线生成
FUNCTION CalcScurve : REAL
VAR_INPUT
    TargetPos : REAL;
    CurrentPos : REAL;
END_VAR
VAR
    Delta : REAL := TargetPos - CurrentPos;
    T : REAL := 0.1;  // 时间常数
END_VAR
BEGIN
    // S型速度曲线算法
    RETURN Delta * (3.0 * (T/2.0)**2 - 2.0 * (T/2.0)**3);
END_FUNCTION

对应的梯形图部分就负责处理伺服使能、报警复位这些基础操作，两种语言的分工让程序既保持了可读性，又具备了处理复杂算法的能力。

踩过的坑值得记下来：

1. Modbus TCP多个主站需要设置不同的连接ID
2. 视觉数据的高低位顺序和PLC相反
3. 变频器Profinet通讯的看门狗时间要设置合理
4. 伺服使能信号需要保持500ms以上
5. 触摸屏按钮最好加软件滤波防抖动

这个项目最终在TIA V16环境下跑起来，所有设备协同误差控制在±2mm以内。现在回想起来，最大的成就感不是调通了设备，而是把这么多协议和语言揉在一起后，程序还能保持可维护性——注释规范真的太重要了，三个月后自己还能看懂的逻辑才是好逻辑。
