🔥 内容介绍

一、引言：SLAM 的核心痛点与 EKF 的破局之道

1.1 同步定位与地图构建（SLAM）的本质需求

SLAM 的核心矛盾的是 “未知环境中，机器人既不知道自己在哪，也不知道环境长什么样”—— 就像人在陌生城市迷路时，既分不清方向，也不认识街道，需要同时完成 “定位（确定自身位置）” 和 “地图构建（绘制环境轮廓）”。

实际场景中，机器人会面临两个关键问题：

• 传感器噪声：激光雷达、相机等传感器的测量数据存在误差（比如激光测距偏差 ±2cm）；

• 运动扰动：机器人车轮打滑、电机抖动导致运动模型不准（比如指令移动 1m，实际只走了 0.98m）。

传统方法要么先建图再定位（离线模式），要么忽略噪声直接拟合，难以满足实时性和精度要求。

1.2 EKF-SLAM 的核心优势与适用场景

扩展卡尔曼滤波（EKF）是解决 SLAM 问题的经典框架，核心逻辑是 “联合估计机器人位姿和地图特征”，把定位和建图融合成一个优化问题，优势显著：

• 实时性强：递归式计算，每帧数据仅需更新当前状态，无需回溯历史；

• 鲁棒性高：通过概率模型量化噪声影响，输出状态的置信区间（不仅给位置，还告诉 “这个位置有多靠谱”）；

• 轻量化：适用于低维场景（2D 激光 SLAM、简单室内环境），硬件门槛低。

适用场景：扫地机器人、仓储 AGV、室内巡检机器人等低速、静态环境的 SLAM 任务。

二、核心原理拆解：EKF-SLAM 的数学逻辑与物理意义

2.1 先搞懂：卡尔曼滤波（KF）的基础逻辑

EKF 是 KF 的非线性扩展，先记住 KF 的核心思想 ——“预测 + 更新” 的闭环：

1. 预测步：根据上一时刻的状态（比如机器人位置）和运动指令（比如 “向前走 0.5m”），预测当前时刻的状态；

2. 更新步：用当前传感器的观测数据（比如激光雷达测到某个障碍物的距离），修正预测值，得到更精准的估计。

KF 的前提是 “系统是线性的、噪声是高斯分布的”，但 SLAM 中：

• 运动模型非线性：机器人转弯时，位置和角度的关系是三角函数（比如 x 方向位移 = 距离 ×cos (角度)）；

• 观测模型非线性：激光雷达测量障碍物位置时，涉及极坐标转直角坐标的非线性变换。

因此需要用 EKF 做 “线性化近似”—— 通过泰勒展开，把非线性函数在当前估计点附近变成线性函数，再套用 KF 的公式。

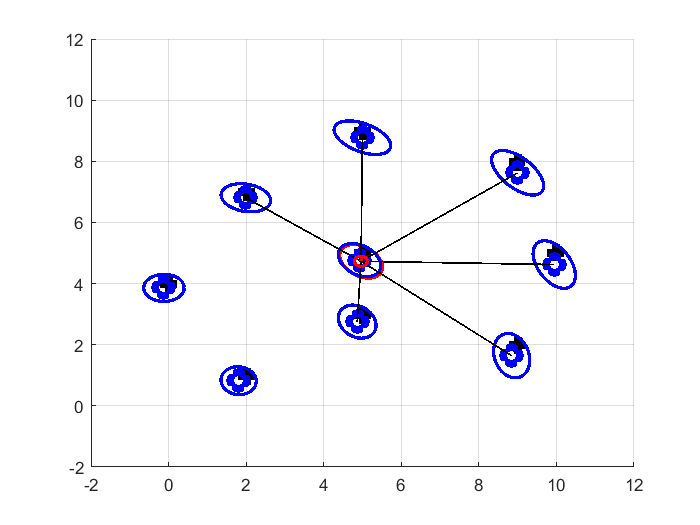

⛳️ 运行结果

📣 部分代码

mu correspond to the current estimate of the robot pose [x; y; theta]

% The current pose estimate of the landmark with id = j is: [mu(2*j+2); mu(2*j+3)]

% sigma: 2N+3 x 2N+3 is the covariance matrix

% z: struct array containing the landmark observations.

% Each observation z(i) has an id z(i).id, a range z(i).range, and a bearing z(i).bearing

% The vector observedLandmarks indicates which landmarks have been observed

% at some point by the robot.

% observedLandmarks(j) is false if the landmark with id = j has never been observed before.

% m is the number of measurements in this time step

m = size(z, 2);

N = size(observedLandmarks, 2);

% Z: vectorized form of all measurements made in this time step: [range_1; bearing_1; range_2; bearing_2; ...; range_m; bearing_m]

Z = zeros(2*m, 1);

% Iterate over the measurements and compute the H matrix

% (stacked Jacobian blocks of the measurement function)

% H will be 2m x 2N+3

H = zeros(2*m, 2*N+3);

% h is the measurement function

h = zeros(2*m, 1);

for i = 1:m

% Get the id of the landmark corresponding to the i-th observation

landmarkId = z(i).id;

    if isempty(z(i).id)

        continue

    end

    %disp(i)

    Z(2*i-1) = z(i).range;

    Z(2*i) = z(i).bearing;

% If the landmark is obeserved for the first time:

if observedLandmarks(landmarkId) == false

% Initialize its pose in mu based on the measurement and the current robot pose:

mu(2+landmarkId*2) = mu(1) + z(i).range * cos(mu(3)+z(i).bearing);

        mu(3+landmarkId*2) = mu(2) + z(i).range * sin(mu(3)+z(i).bearing);

% Indicate in the observedLandmarks vector that this landmark has been observed

observedLandmarks(landmarkId) = true;

    end



    % Compute the Jacobian H and the measurement function h

    delta_x = mu(2+i*2)-mu(1);

    delta_y = mu(3+i*2)-mu(2);

    delta = [delta_x; delta_y];

    q = delta.'*delta;

    h(2*i-1) = sqrt(q);

    h(2*i) = atan2(delta_y, delta_x) - mu(3);

    H(2*i-1,1) = -sqrt(q)/q*delta_x;

    H(2*i-1,2) = -sqrt(q)/q*delta_y;

    H(2*i-1,3) = 0;

    H(2*i-1,2*i+2) = sqrt(q)/q*delta_x;

    H(2*i-1,2*i+3) = sqrt(q)/q*delta_y;

    H(2*i,1) = delta_y/q;

    H(2*i,2) = -delta_x/q;

    H(2*i,3) = -1;

    H(2*i,2*i+2) = -delta_y/q;

    H(2*i,2*i+3) = delta_x/q;

end

% Construct the sensor noise matrix Q

Q = zeros(2*m,2*m);

sen_noise = 0.01;

for j = 1:2*m

    Q(j,j) = sen_noise;

end

% Compute the Kalman gain

K = sigma * H.' / (H * sigma * H.' + Q);

% Compute the difference between the expected and recorded measurements, subZ.

% Use the normalize_all_bearings function to normalize the bearings after subtracting

subZ = normalize_all_bearings(Z - h);

% Finish the correction step by computing the new mu and sigma.

mu = mu + K * (subZ);

mu(3) = normalize_angle(mu(3));

sigma = (eye(2*N+3,2*N+3) - K * H) * sigma;

end
