1 智能小车概述

1.1 国内外研究动态
智能小车方面：智能小车，也称轮式机器人，是一种以汽车电子为背景，涵盖控制、模式识别、传感技术、电子、电气、计算机、机械等多学科的科技创意性设计。智能汽车作为一种智能化的交通工具，体现了车辆工程、人工智能、自动控制、计算机等多个学科领域理论技术的交叉和综合，是未来汽车发展的趋势。
机器人技术方面：目前已经开发出了多种类型机器人机构，其结构有串联、并联及垂直关节和平面关节多种。目前研究重点是机器人新的结构、功能及可实现性，其目的是使机器功能更强、柔性更大、满足不同目的的需求。同时机器人机构向着模块化、可重构方向发展。机器人控制技术现已实现了机器人的全数字化控制，基于传感器的控制技术已取得了重大进展。目前重点研究开放式、模块化控制系统，人机界面更加友好，具有良好的语言及图形编辑界面。同时机器人的控制器的标准化和网络化以及基于PC机网络式控制器已成为研究热点。机器人已经实现了全数字交流伺服驱动控制，绝对位置反馈。目前正研究利用计算机技术，探索高效的控制驱动算法，提高系统的响应速度和控制精度；同时利用现场总线技术，实现的分布式控制。
单片机方面：单片机的应用在后PC时代得到了前所未有的发展，但对处理器的综合性能要求也越来越高。综观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题。单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域。
1.2 课题的目的和意义
在国外机器人的发展有如下趋势。一方面机器人在制造业应用的范围越来越广阔，其标准化、模块化、网络化和智能化的程度越来越高，功能也越来越强，并向着技术和装备成套化的方向发展；另一方面，机器人向着非制造业应用以及微小型方向发展，如表演型机器人，服务机型器人，机器人玩具等。国外研究机构正试图将机器人应用于人类活动的各个领域。
在我国机器人主要应用于工业制造领域，我国工业机器人现在的总装机量约为120000台，其中国产机器人占有量约为 1/3，即40000多台。与世界机器人总装机台数7500万台相比，中国总装机量仅占万分之十六[1]。对中国这样一个拥有13亿人口的大国来说，仅在机器人数量上就和发达国家有着很明显的差距。因此大力发展我国的机器人事业刻不容缓。
自动灭火避障智能小车可以理解为机器人的一种特例，它是一种能够通过编程手段完成特定任务的小型化机器人。与普遍意义上的机器人相比智能小车制作成本低廉，电路结构简单，程序调试方便，具有很强的趣味性，为此其深受广大机器人爱好者以及高校学生的喜爱。全国大学生电子设计竞赛每年都设有智能小车类的题目，由此可见国家对高校机器人研究工作的重视程度。
2 系统设计概述
2.1 系统设计要求
根据自动控制的基本要求，自动灭火避障智能小车必须在无人干预的情况下依靠处理器自动完成所有的系统设计要求。灭火通过火焰检测传感器找到蜡烛，引导小车走向蜡烛附近并吹灭蜡烛。自动避障通过红外光电开关感应前方的障碍物，程序判断处理控制小车转弯避开障碍物。
系统具体设计要求如下：
1.实现直流减速电机的启、停、正、反控制；
2.利用直流减速电机实现对小车的运动控制；
3.利用稳压芯片为单片机电路系统提供稳定电压；
4.利用红外线光电开关对障碍物的检测；
5.利用光敏晶体管对火源的检测;
6.通过单片机控制小车运动状态实现小车的灭火避障；
7.利用1602液晶的工作状态显示；
8.通过编程实现系统程序的模块化设计；

2 总体方案设计

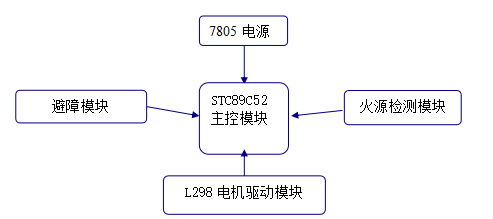

系统采用STC89C52单片机作为核心控制单元用于系统的控制,小车车头装有2个红外光电传感器用来避障。光敏晶体管将火源转化成电信号，用于寻找火源。系统总体的设计方框图如图1所示。

图1 系统总体方框图

3 硬件实现及单元电路设计

3.1 主控制模块

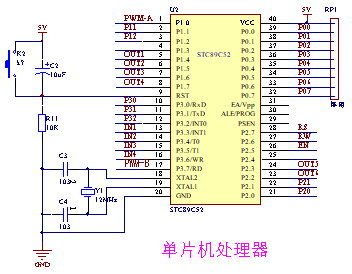

主控制最小系统电路如图3所示。

图 4
3.2 单片机的时钟电路与复位电路设计
本系统采用STC系统列单片机，相比其他系列单片机具有很多优点。一般STC单片机资源比其他单片机要多，而且执行速度快；STC系列单片机使用串口对单片机进行烧写，下载程序较为方便；STC51单片机内部集成了看门狗电路；且具有很强抗干扰能力。
本系统采用内部方式的时钟电路和加电自复位的复位电路，如下图5图6所示：

图5 时钟电路

图6 复位电路
由于单片机P0口内部不含上拉电阻，为高阻态，不能正常地输出高/低电平，因而该组I/O口在使用时必须外接上拉电阻。

3 灭火驱动电路

灭火电机驱动我们采用大功率三极管驱动，单片机P1.1口接三极管Q1基极，当单片机给低电平信号时，三极管导通，接通灭火电机的电源。

图17 灭火电机驱动

3.8.1 灭火风扇的安装

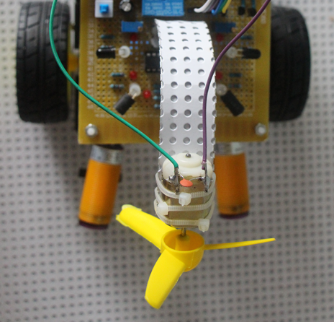

灭火风扇固定一根弯曲的铝合金长条上，可以上下搬动控制灭火风扇的角度。灭火风扇的安装实物图如图18和图19所示：

图18 灭火风扇安装实物前视图

图19 灭火风扇俯视图
4 系统软件设计方案
该方案的编程思路是先确定主程序，之后根据各硬件电路功能来设计子程序模块，最后再将各模块嵌入主程序中。这样编程结构简单，由于子程序模块与硬件电路一一对应，所以调试起来十分方便。本设计软件方框图如图16所示。

图16 主程序流程图
