第二章 抓取机构设计

2.1手部设计计算

一、对手部设计的要求
1、有适当的夹紧力
手部在工作时，应具有适当的夹紧力，以保证夹持稳定可靠，变形小，且不损坏工件的已加工表面。对于刚性很差的工件夹紧力大小应该设计得可以调节，对于笨重的工件应考虑采用自锁安全装置。
2、有足够的开闭范围
夹持类手部的手指都有张开和闭合装置。工作时，一个手指开闭位置以最大变化量称为开闭范围。对于回转型手部手指开闭范围，可用开闭角和手指夹紧端长度表示。手指开闭范围的要求与许多因素有关，如工件的形状和尺寸，手指的形状和尺寸，一般来说，如工作环境许可，开闭范围大一些较好，如图2.1所示。

图2.1 机械手开闭示例简图

3、力求结构简单，重量轻，体积小
手部处于腕部的最前端，工作时运动状态多变，其结构，重量和体积直接影响整个机械手的结构，抓重，定位精度，运动速度等性能。因此，在设计手部时，必须力求结构简单，重量轻，体积小。
4、手指应有一定的强度和刚度
5、其它要求
因此送料，夹紧机械手，根据工件的形状，采用最常用的外卡式两指钳爪，夹紧方式用常闭史弹簧夹紧，松开时，用单作用式液压缸。此种结构较为简单，制造方便。
二、拉紧装置原理

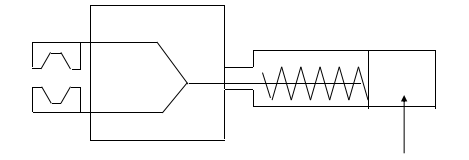

如图2.2所示【4】：油缸右腔停止进油时，弹簧力夹紧工件，油缸右腔进油时松开工件。

图2.2 油缸示意图


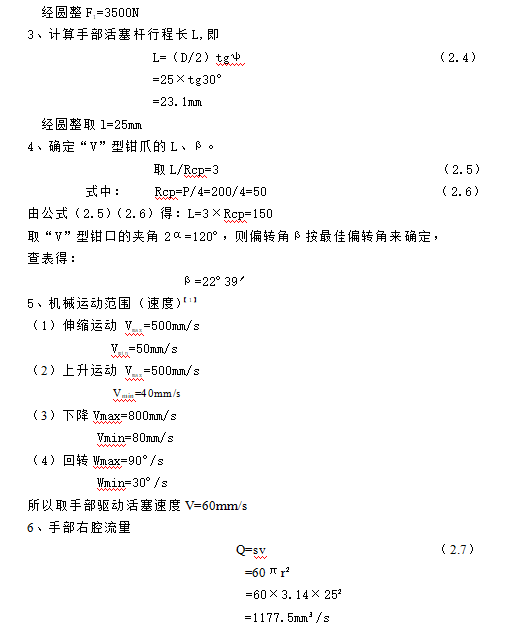

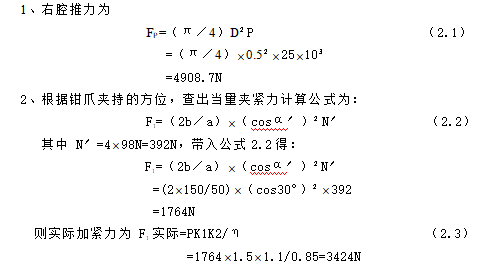

2.2腕部设计计算

腕部是联结手部和臂部的部件，腕部运动主要用来改变被夹物体的方位，它动作灵活，转动惯性小。本课题腕部具有回转这一个自由度，可采用具有一个活动度的回转缸驱动的腕部结构。
要求：回转±90º
角速度W=45º/s
以最大负荷计算：

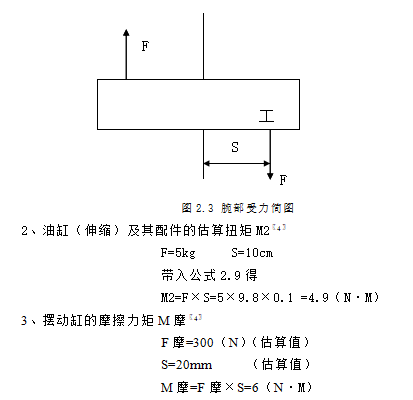

当工件处于水平位置时，摆动缸的工件扭矩最大，采用估算法，工件重10kg，长度l=650mm。如图2.3所示。
1、计算扭矩M1〖4〗
设重力集中于离手指中心200mm处，即扭矩M1为：
M1=F×S （2.9）
=10×9.8×0.2=19.6（N·M）

第三章 液压系统原理设计及草图

3.1手部抓取缸

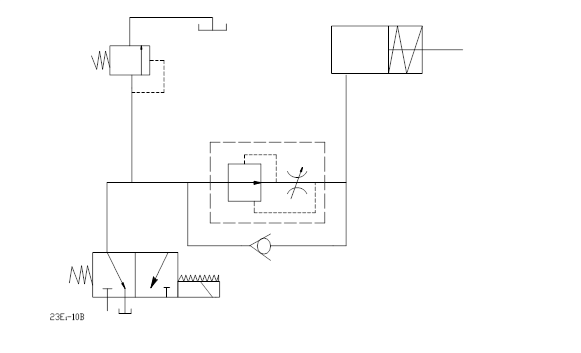

                     图 3.1手部抓取缸液压原理图〖7〗

1、手部抓取缸液压原理图如图3.1所示
2、泵的供油压力P取10Mpa，流量Q取系统所需最大流量即Q=1300ml/s。
因此，需装图3.1中所示的调速阀，流量定为7.2L/min，工作压力P=2Mpa。
第四章 机身机座的结构设计

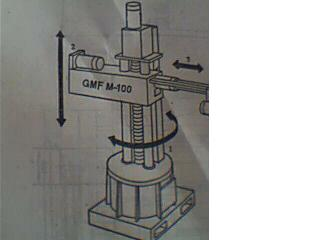

机身的直接支承和传动手臂的部件。一般实现臂部的升降、回转或俯仰等运动的驱动装置或传动件都安装在机身上，或者就直接构成机身的躯干与底座相连。因此，臂部的运动愈多，机身的结构和受力情况就愈复杂，机身既可以是固定式的，也可以是行走式的,如图4.1所示。

图4.1机身机座结构图
臂部和机身的配置形式基本上反映了机械手的总体布局。本课题机械手的机身设计成机座式，这样机械手可以是独立的，自成系统的完整装置，便于随意安放和搬动，也可具有行走机构。臂部配置于机座立柱中间，多见于回转型机械手。臂部可沿机座立柱作升降运动，获得较大的升降行程。升降过程由电动机带动螺柱旋转。由螺柱配合导致了手臂的上下运动。手臂的回转由电动机带动减速器轴上的齿轮旋转带动了机身的旋转，从而达到了自由度的要求。
第六章 机械手的控制

控制系统是机械手的重要组成部分。在某种意义上讲，控制系统起着与人脑相似的作用。机械手的手部、腕部、臂部等的动作以及相关机械的协调动作都是通过控制系统来实现的。主要控制内容有动作的顺序，动作的位置与路径、动作的时间。

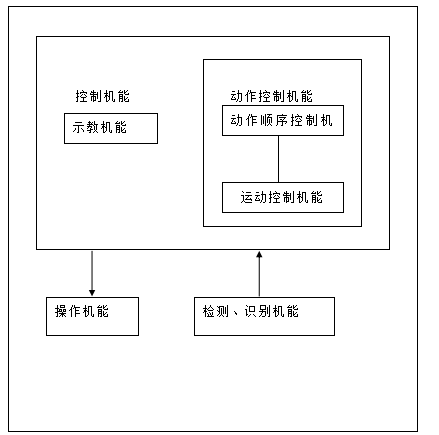

机械手要用来代替人完成某些操作，通常需要具有图6.1所示的机能〖3〗。
实现上述各种机能的控制方式有多种多样。机械手的程序控制方式可分为两大类，即固定程序控制方式和可变程序控制方式。
本课题所用的是固定程序控制类别的机械式控制。
常用凸轮和杠杆机构来控制机械手的动作顺序、时间和速度。一般常与驱动机构并用，因此结构简单，维修方便，寿命较长，工作比较可靠。适用于控制程序步数少的专用机械手。

图6.1机械手的控制机能

第七章 机械手的组成与分类

7.1机械手组成

机械手主要由执行机构、驱动系统、控制系统组成。〖9〗
（1、）执行机构：包括手部、手腕、手臂和立柱等部件，有的还增设行走机构如7.1所示。

图7.1机构简图
