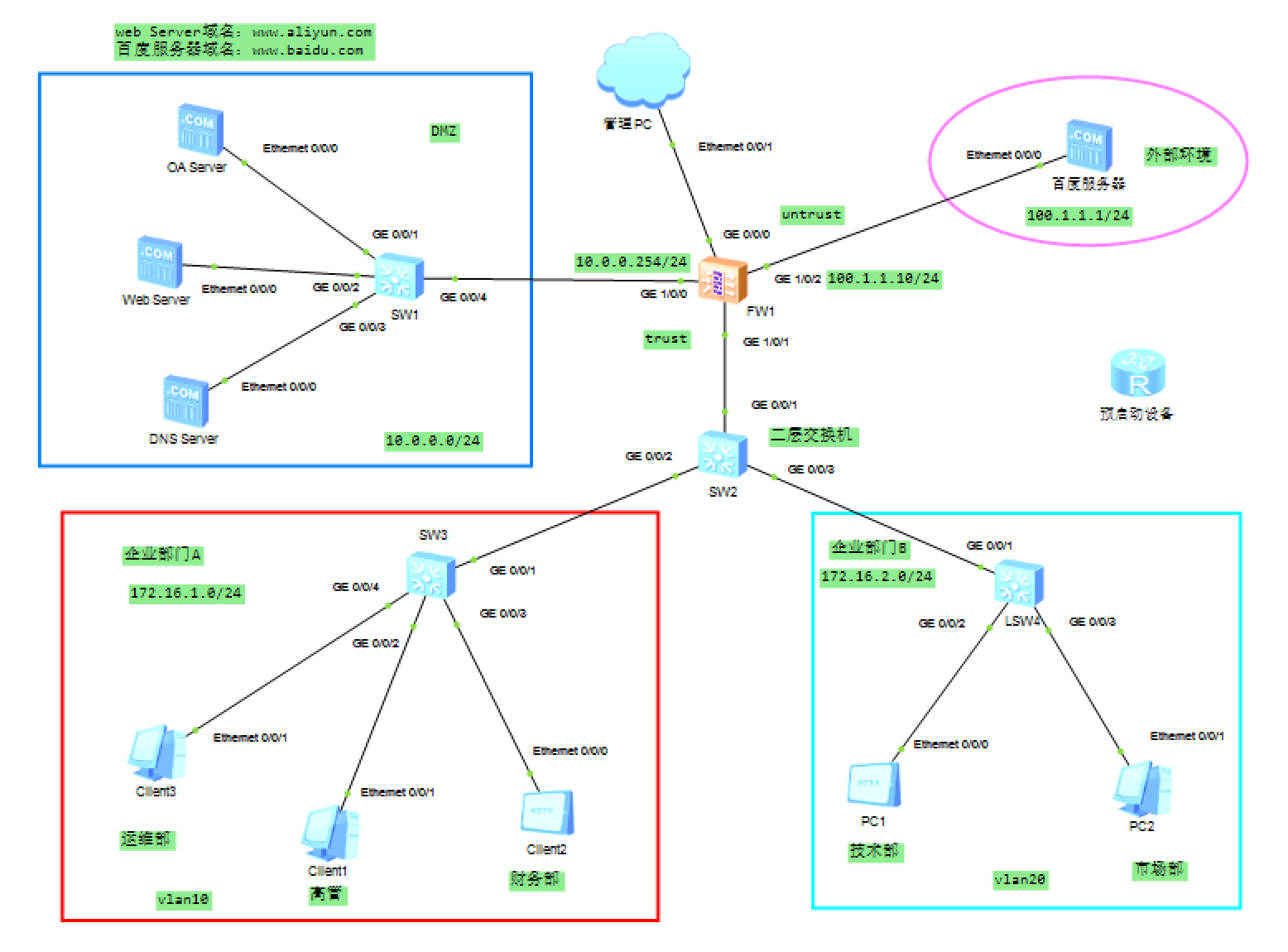

一、拓扑图

二、需求

1、基础设备接口与 IP 配置

完成交换机、防火墙、服务器及终端设备的接口与 IP 规划配置，明确设备间网络连通基础。

• 交换机（SW2）：GE0/0/2 配置为 Access 类型并划入 VLAN 10，GE0/0/3 配置为 Access 类型并划入 VLAN 20，GE0/0/1 配置为 Trunk 类型且允许 VLAN 10 和 VLAN 20 通过。
• 防火墙（FW）：子接口 GE1/0/1.1 绑定 VLAN 10，配置 IP 172.16.1.254/24；子接口 GE1/0/1.2 绑定 VLAN 20，配置 IP 172.16.2.254/24；物理接口 GE1/0/0 配置 IP 10.0.0.254/24，物理接口 GE1/0/2 配置 IP 100.1.1.10/24。
• 服务器：OA Server 的 Ethernet0/0/0 接口配置 IP 10.0.0.10/24，Web Server 配置 IP 10.0.0.20/24，DNS Server 配置 IP 10.0.0.30/24，百度服务器配置 IP 100.1.1.1/24。终端设备：Client1 通过 DHCP 获取固定 IP 172.16.1.90/24，Client2 配置静态 IP 172.16.1.100/24，Client3 通过 DHCP 获取 172.16.1.0/24 网段 IP（需排除 172.16.1.90 和 172.16.1.100）；PC1 配置静态 IP 172.16.2.100/24，PC2 通过 DHCP 获取 172.16.2.0/24 网段 IP（需排除 172.16.2.100）。

2、DHCP 协议配置

 在防火墙上启用全局 DHCP 服务，通过独立地址池实现终端 IP 的精准分配与隔离。

• 开启全局 DHCP 服务，执行dhcp enable命令。
• 创建两个全局地址池，dhcp-a 对应 172.16.1.0/24 网段，网关为 172.16.1.254，DNS 为 10.0.0.30，供 Client1 和 Client3 使用，其中为 Client1 绑定固定 IP 172.16.1.90；dhcp-b 对应 172.16.2.0/24 网段，网关为 172.16.2.254，DNS 为 10.0.0.30，供 PC2 使用。
• 在 dhcp-a 中排除 172.16.1.90 和 172.16.1.100，在 dhcp-b 中排除 172.16.2.100，避免静态 IP 与动态分配 IP 冲突。

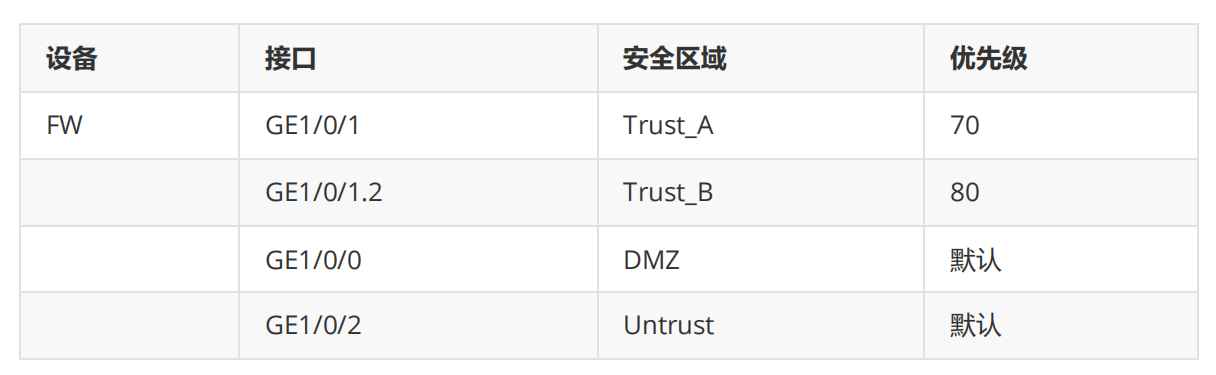

3、防火墙安全区域配置

 划分防火墙安全区域并分配对应优先级，构建区域间访问管控的基础框架。

• 将防火墙接口 GE1/0/1 划分至 Trust_A 区域，优先级设为 70；接口 GE1/0/1.2 划分至 Trust_B 区域，优先级设为 80。
• 接口 GE1/0/0 划分至 DMZ 区域，沿用默认优先级；接口 GE1/0/2 划分至 Untrust 区域，沿用默认优先级。

4、防火墙地址组配置

按设备类型与部门归属归类 IP 地址，创建专用地址组，便于后续安全策略统一调用。

• 创建 DMZ_Server 地址组，包含 OA Server（10.0.0.10/32）、Web Server（10.0.0.20/32）和 DNS Server（10.0.0.30/32），描述为 “DMZ 区域服务器集合”。
• 创建 Trust_A_address 地址组，包含 Client1（172.16.1.90/32，高管）、Client2（172.16.1.100/32，财务部）、Client3（172.16.1.0/24，运维部，排除 172.16.1.90 和 172.16.1.100）及管理员 PC（172.16.1.10/32），描述为 “部门 A（高管 + 财务 + 运维 + 管理员）地址集合”。
• 创建 Trust_B_address 地址组，包含 PC1（172.16.2.100/32，技术部）和 PC2（172.16.2.0/24，市场部，排除 172.16.2.100），描述为 “部门 B（技术 + 市场）地址集合”。

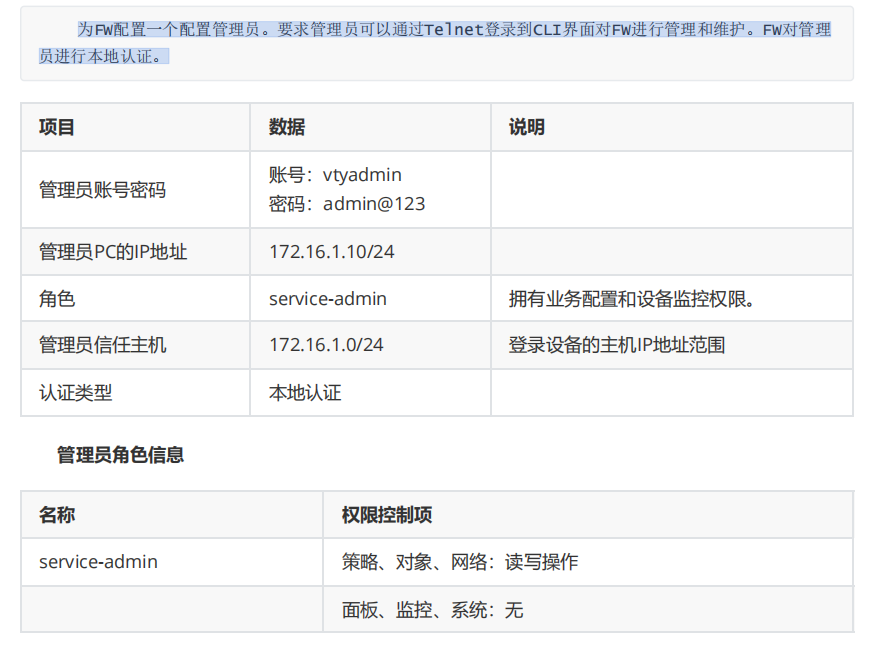

5、管理员配置

配置本地认证管理员账号，支持 Telnet 登录管理，明确登录权限与信任范围。

• 创建管理员账号vtyadmin，密码设为admin@123，管理员 PC 固定 IP 为 172.16.1.10/24。
• 分配service-admin角色，授予 “策略、对象、网络” 相关的读写权限，限制 “面板、监控、系统” 相关权限。
• 仅允许 172.16.1.0/24 网段主机通过 Telnet 登录，采用本地认证方式。
• 启用防火墙 Telnet 服务，配置user-interface vty 0 4的入方向协议为 Telnet。

6、用户认证配置

搭建分级组织架构与用户组，配置差异化认证策略，实现精准的访问权限管控。

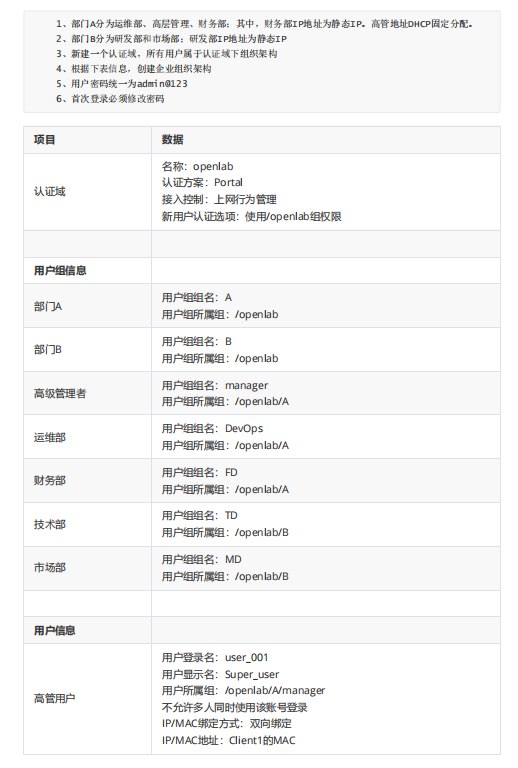

1. 组织架构与用户配置

• 创建名为openlab的认证域，采用 Portal 认证方案，接入控制设为上网行为管理，新用户默认使用/openlab组权限。
• 构建用户组层级，/openlab下分设 A 组（部门 A）和 B 组（部门 B）；A 组下包含 manager（高管）、DevOps（运维）、FD（财务）子组，B 组下包含 TD（技术）、MD（市场）子组。

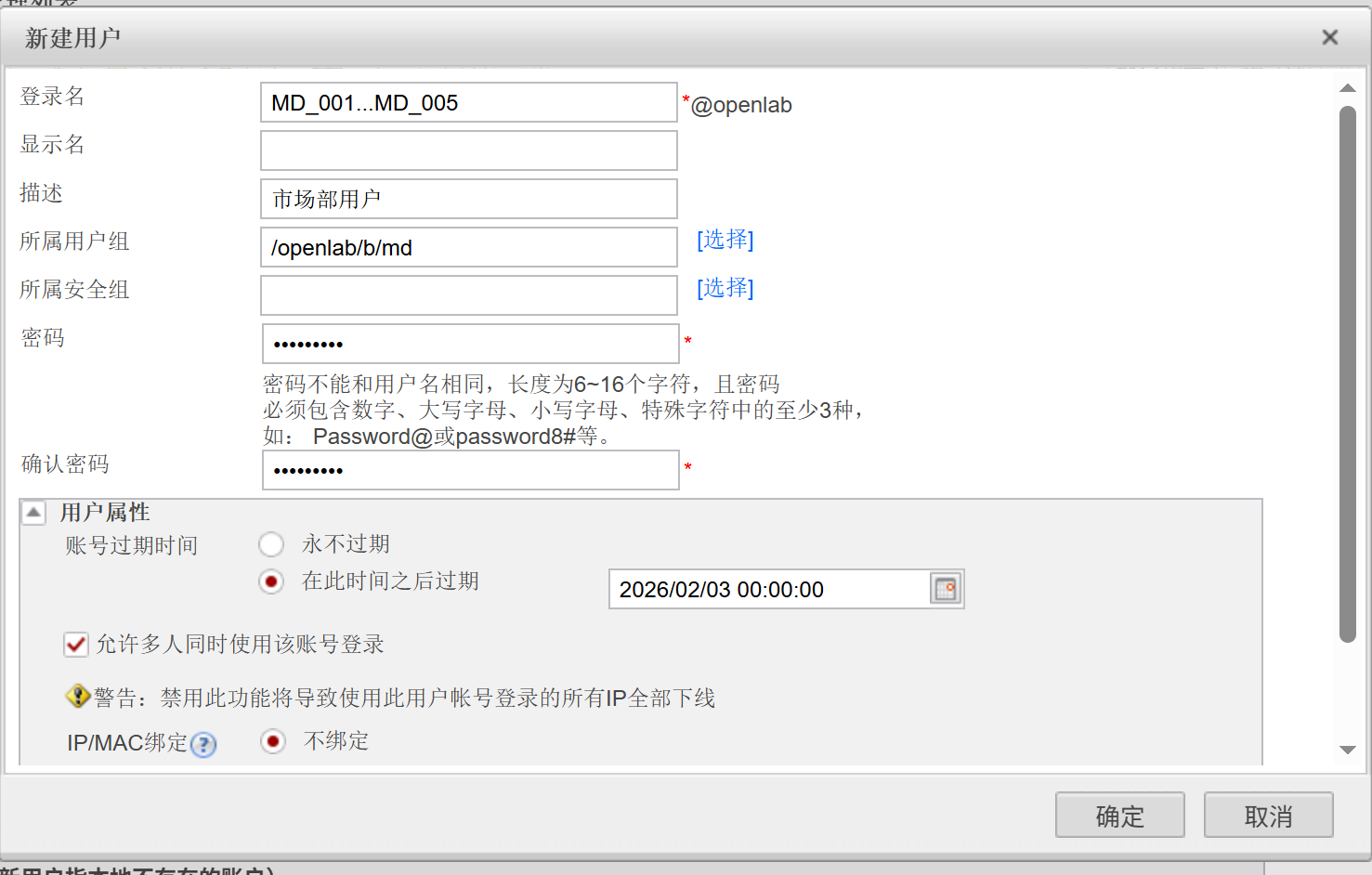

• 配置各部门用户账号，统一初始密码为admin@123，首次登录需强制修改密码。高管用户user_001（所属/openlab/A/manager）需绑定 Client1 的 IP 与 MAC 地址，不允许多人同时登录；运维用户DevOps_001（所属/openlab/A/DevOps）不允许多人同时登录；财务用户FD_001（所属/openlab/A/FD）需绑定 IP 172.16.1.100 与对应 MAC 地址，不允许多人同时登录；技术用户TD_001~TD_003（所属/openlab/B/TD）允许多人同时登录；市场用户MD_001~MD_005（所属/openlab/B/MD）不允许多人同时登录，账号有效期设为 10 天。

2. 差异化认证策略

 按 “部门 - 访问区域” 匹配认证动作，限制特定部门外网访问权限。

• 高管（Client1）从 Trust_A 区域访问任意区域，执行免认证动作。
• 运维（Client3）从 Trust_A 区域访问 DMZ 区域和 Untrust 区域，均执行 Portal 认证动作。
• 技术部（PC1）从 Trust_B 区域访问 DMZ 区域，执行匿名认证动作；禁止技术部访问外网。
• 财务部（Client2）从 Trust_A 区域访问 DMZ 区域，执行不认证动作；禁止财务部访问外网。
• 市场部（PC2）从 Trust_B 区域访问 DMZ 区域执行匿名认证动作，访问 Untrust 区域执行 Portal 认证动作。

7、安全策略配置

 遵循 “最小权限” 原则，配置 11 条安全策略，覆盖管理访问、协议保障、部门权限控制及时间限制。

• 允许管理员从 Trust_A 区域通过 Telnet 服务访问防火墙 Local 区域，保障设备管理权限。
• 允许 Trust_A 和 Trust_B 区域终端通过 UDP 67/68 端口（DHCP 协议）访问防火墙 Local 区域，确保 IP 正常分配。

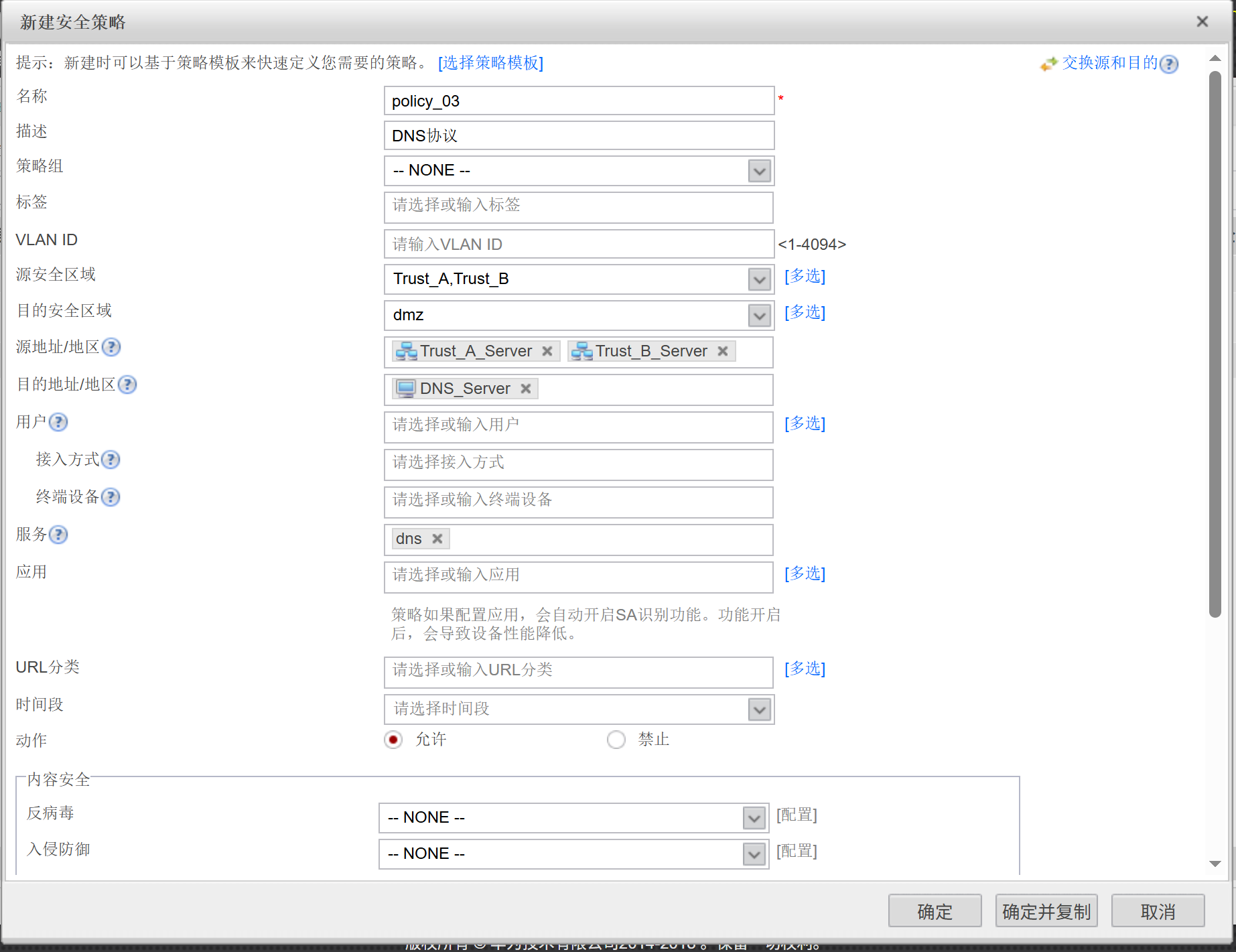

• 允许 Trust_A 和 Trust_B 区域终端访问 DMZ 区域的 DNS Server，支持域名解析功能。
• 允许运维部（Client3）从 Trust_A 区域全权限访问 DMZ 区域服务器。
• 仅允许高管（Client1）和财务部（Client2）从 Trust_A 区域通过 HTTP/HTTPS 服务访问 DMZ 区域的 OA Server 和 Web Server。

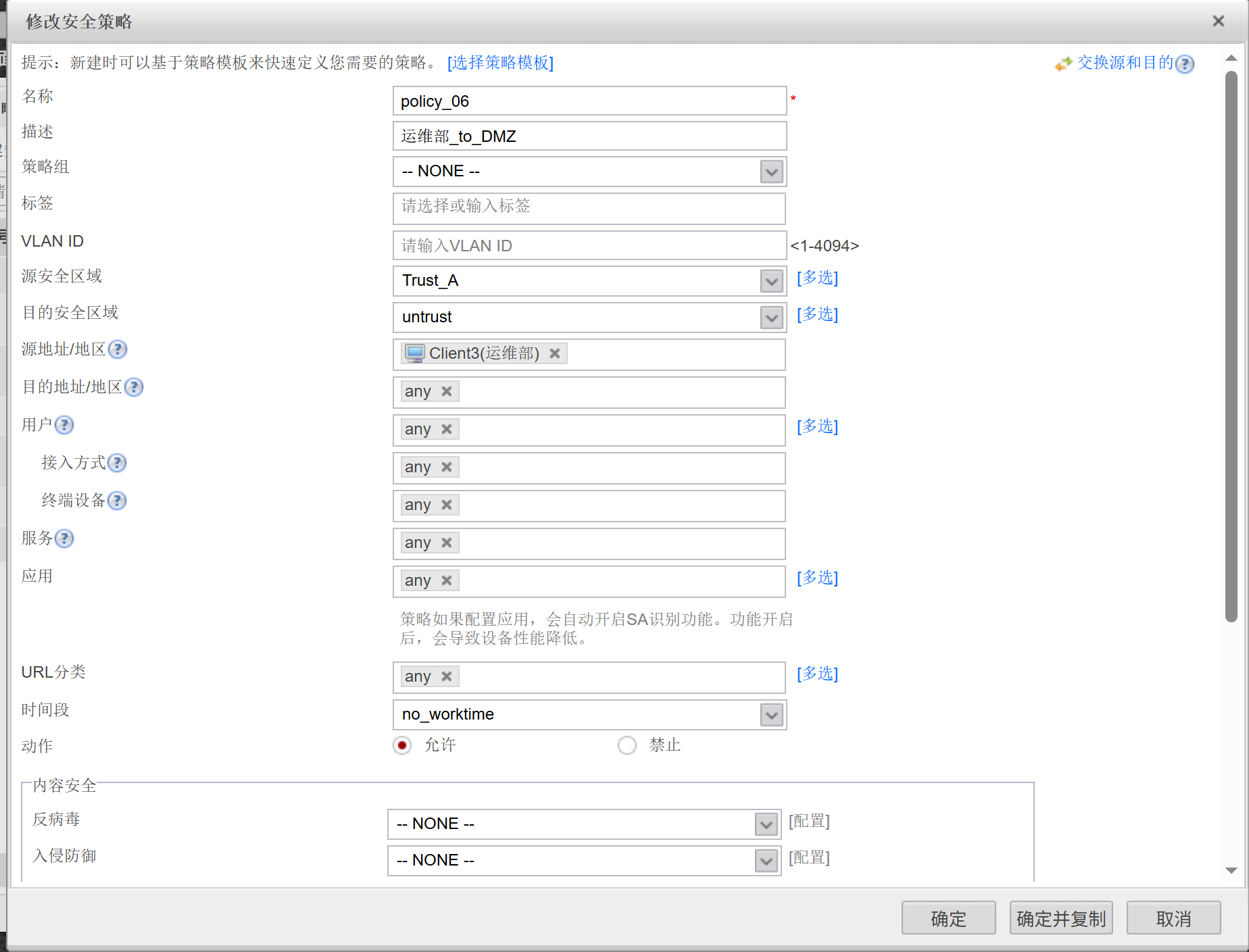

• 允许运维部（Client3）在非工作时间（工作日 0-8 点、18-23 点）从 Trust_A 区域访问 Untrust 区域（外网）。
• 允许高管（Client1）从 Trust_A 区域随时访问 Untrust 区域（外网）。
• 允许技术部（PC1）从 Trust_B 区域访问 DMZ 区域的 Web Server。

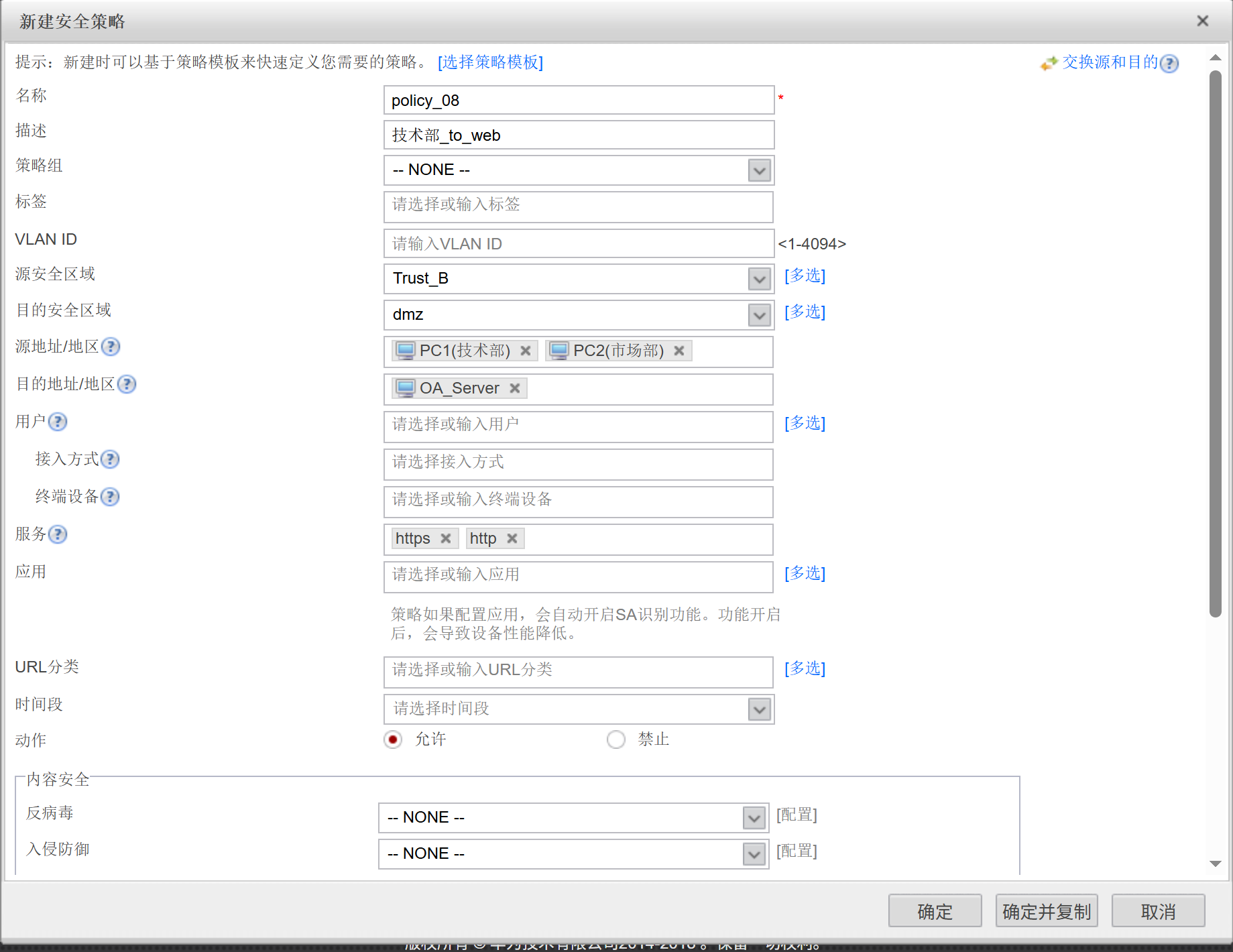

• 仅允许技术部（PC1）和市场部（PC2）从 Trust_B 区域通过 HTTP/HTTPS 服务访问 DMZ 区域的 OA Server。
• 允许市场部（PC2）从 Trust_B 区域访问 Untrust 区域（外网）。
• 周末（周六、周日）期间，禁止高管、财务部、技术部、市场部等非运维部门从 Trust_A 和 Trust_B 区域访问 DMZ 区域，仅保留运维部检修权限。
• 依赖默认规则限制部门 A 与部门 B 之间的直接访问，需通过 OA 服务器传递文件。

三、需求分析+实验步骤

1、防火墙Web登录界面设置

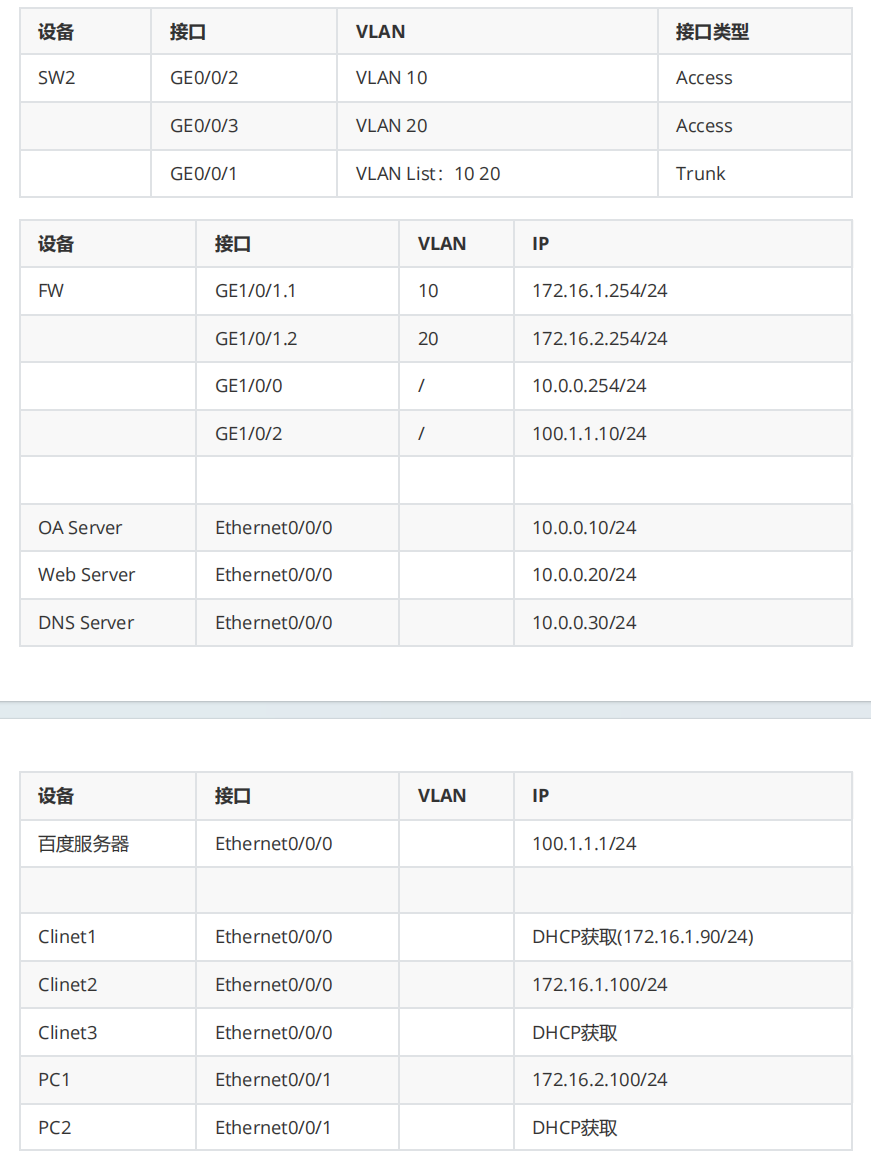

2、根据表格，完成相关配置

1.配置SW2

[Huawei]sys
[Huawei]sysname SW2

[SW2]vlan 10
[SW2-vlan10]q
[SW2]vlan 20
[SW2-vlan20]q

[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 10

[SW2]int g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 20

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

2.配置FW

FW:
========== 配置子接口GE1/0/1.1（VLAN 10） ==========
interface GigabitEthernet 1/0/1.1
  # 配置VLAN封装（防火墙子接口需用vlan-type dot1q）
  vlan-type dot1q 10
  ip address 172.16.1.254 255.255.255.0
quit

========== 配置子接口GE1/0/1.2（VLAN 20） ==========
interface GigabitEthernet 1/0/1.2
  vlan-type dot1q 20
  ip address 172.16.2.254 255.255.255.0
quit

========== 配置物理接口GE1/0/0（无VLAN） ==========
interface GigabitEthernet 1/0/0
  ip address 10.0.0.254 255.255.255.0
quit

========== 配置物理接口GE1/0/2（无VLAN） ==========
interface GigabitEthernet 1/0/2
  ip address 100.1.1.10 255.255.255.0
quit

========== 验证配置 ==========

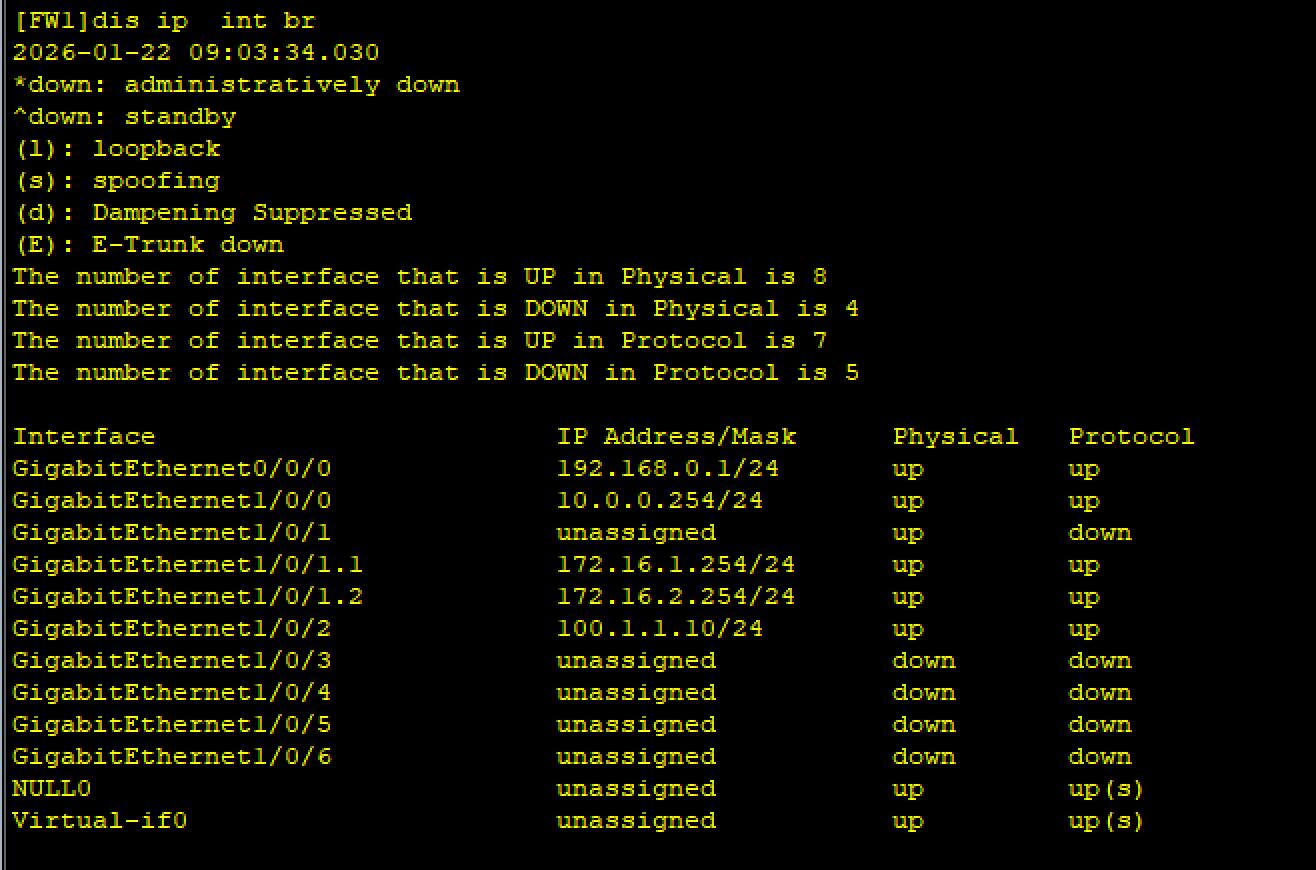

display ip interface brief  # 查看接口IP与状态
display current-configuration interface GigabitEthernet 1/0/1.1  # 查看子接口详细配置
display current-configuration interface GigabitEthernet 1/0/1.2
display current-configuration interface GigabitEthernet 1/0/0
display current-configuration interface GigabitEthernet 1/0/2

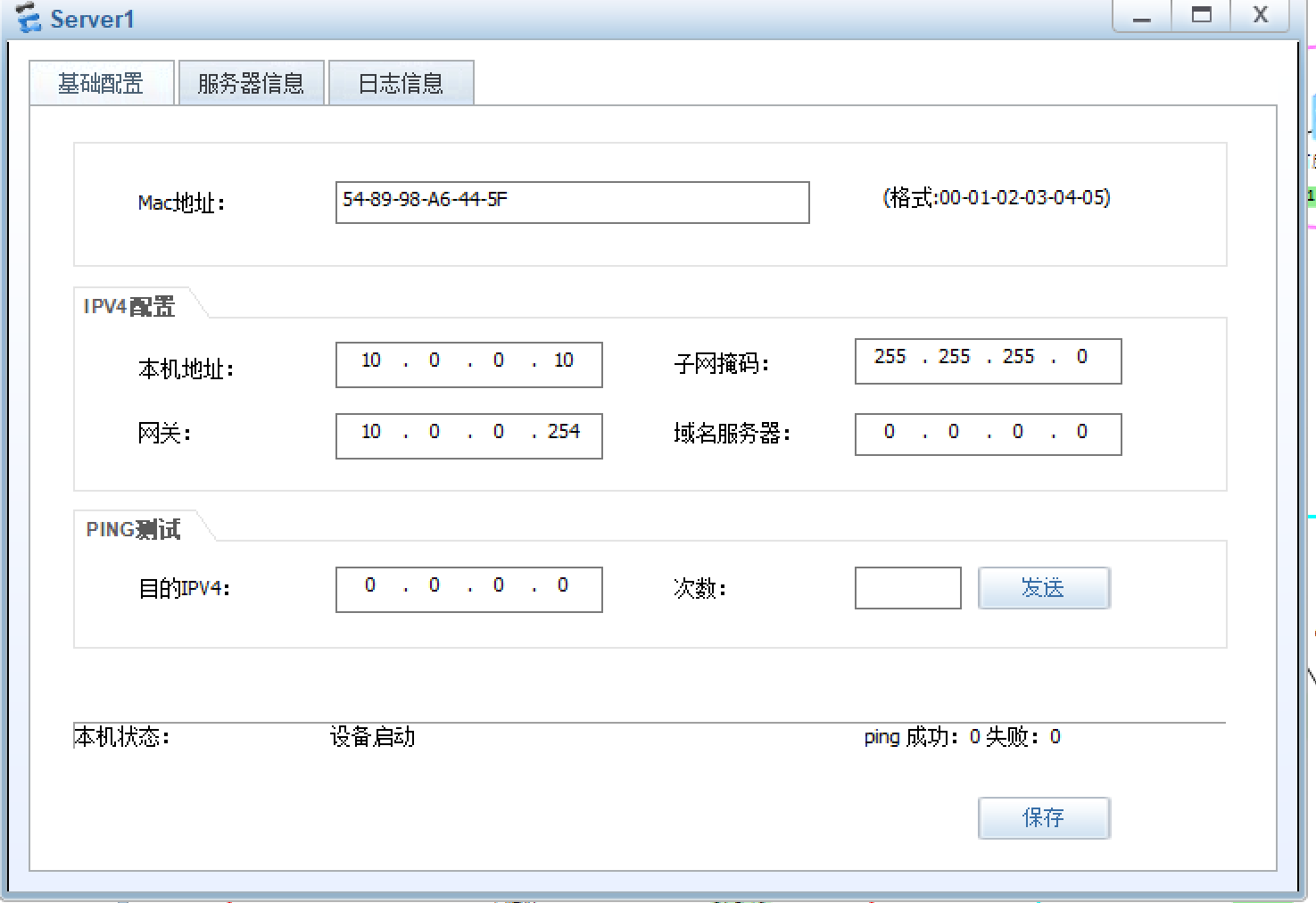

3.配置OA Server

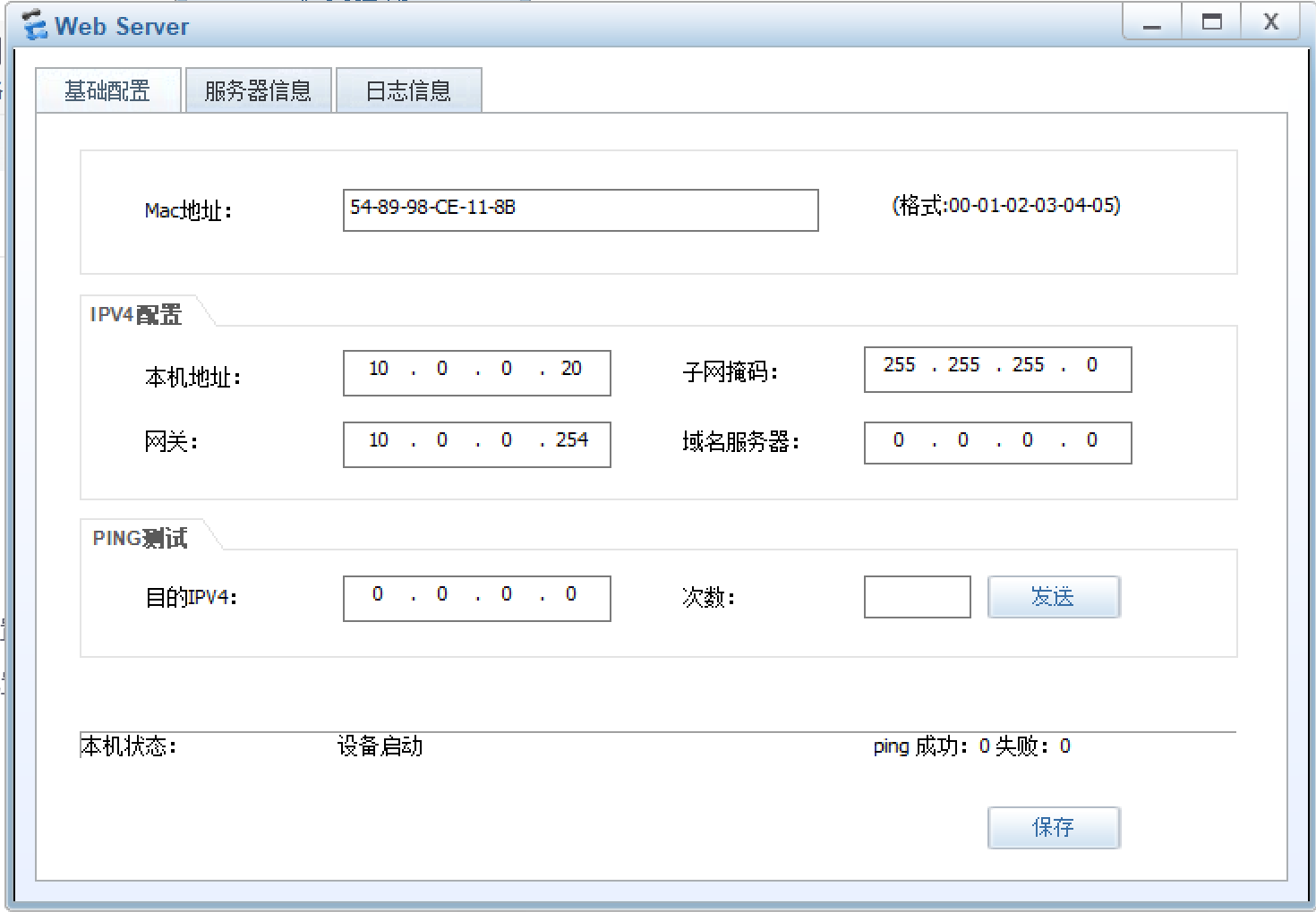

4.配置Web Server

5.配置DNS Server

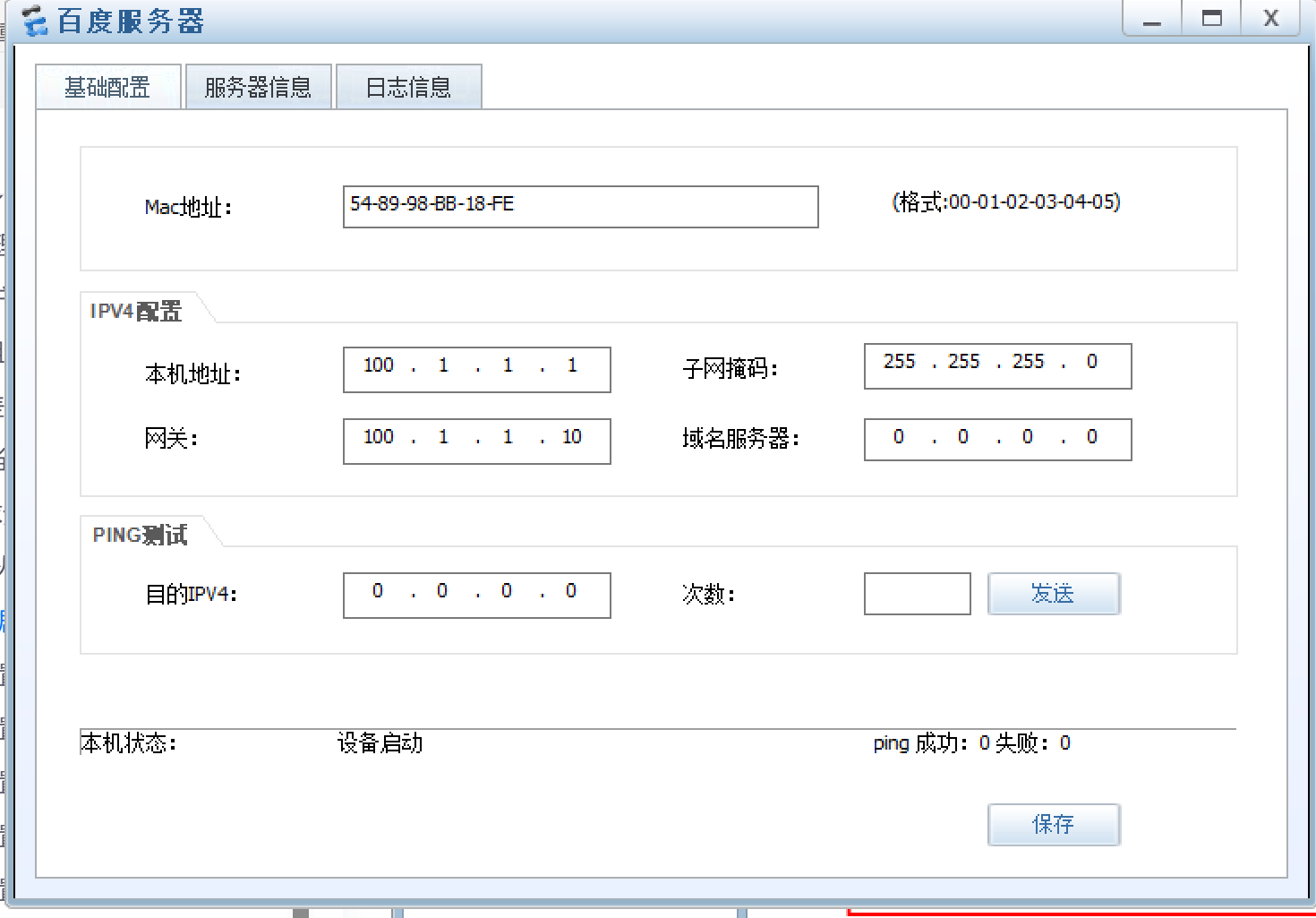

6.配置百度服务器

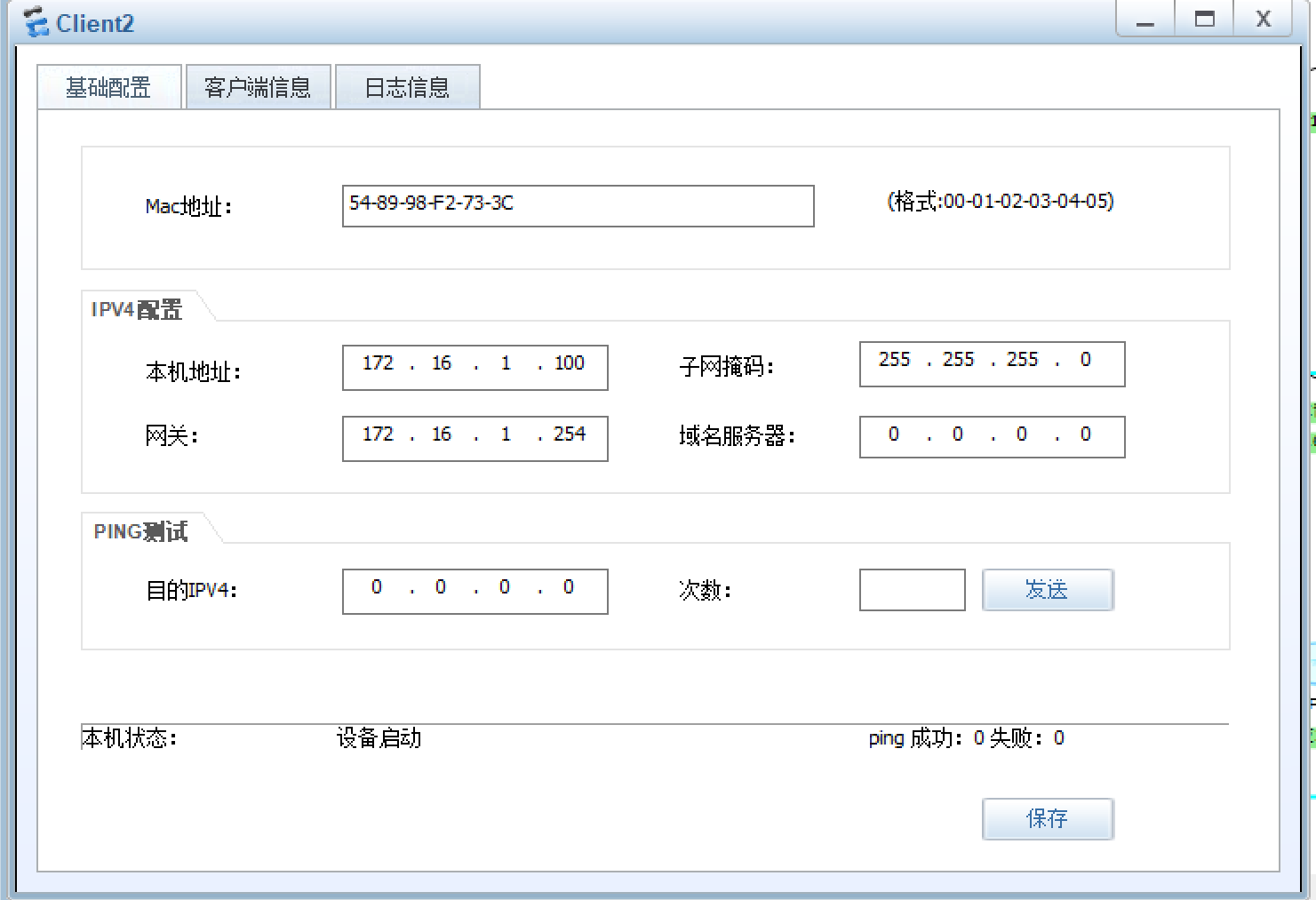

7.配置Client 2

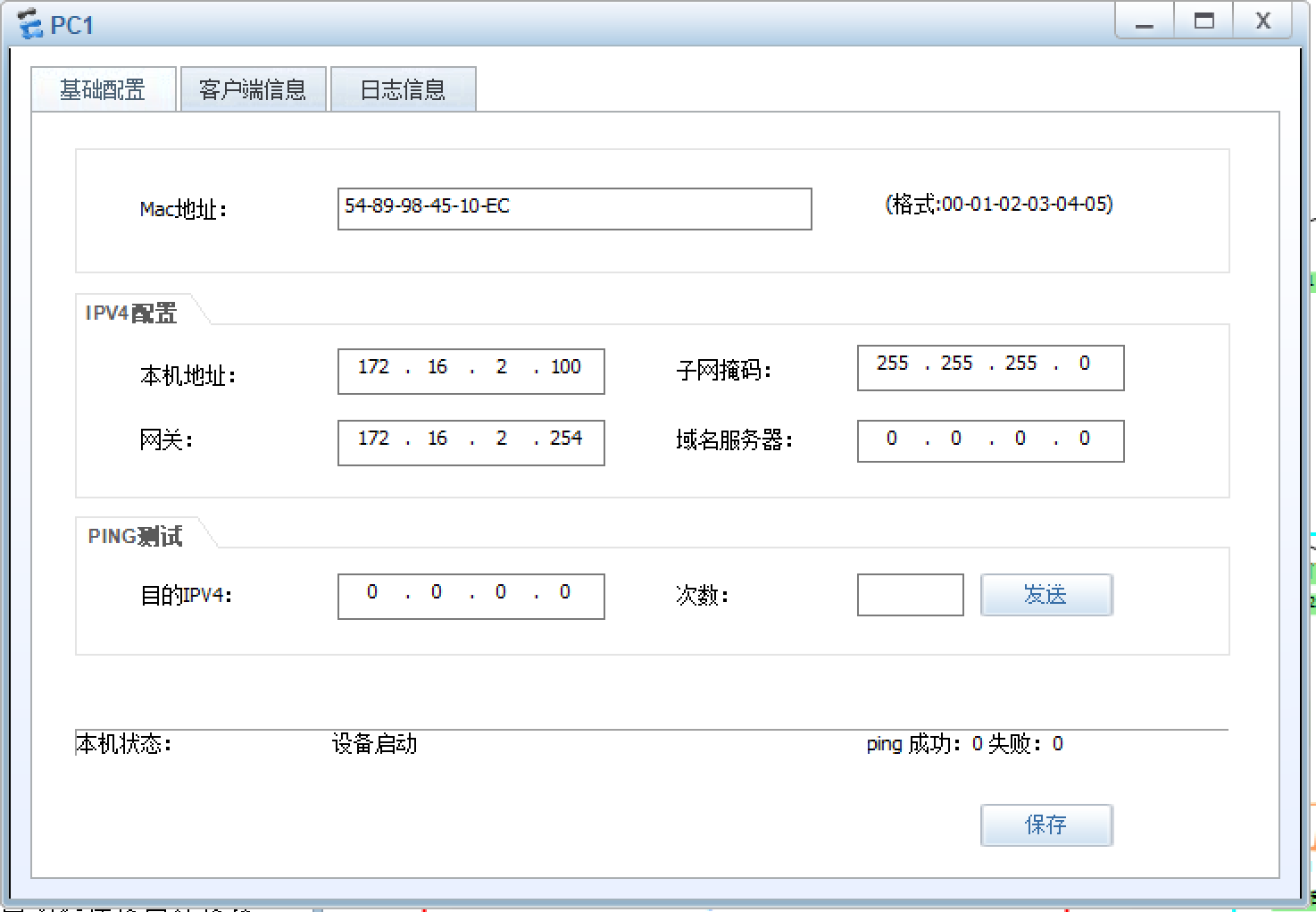

8.配置PC 1

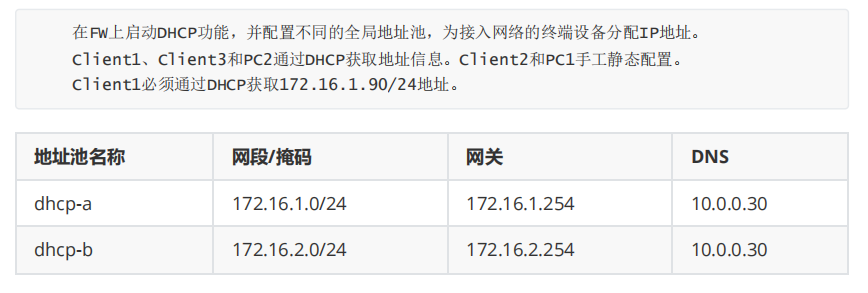

3、配置DHCP协议

方法一：命令行

FW:
dhcp enable #开启全局DHCP服务（基础前提）

[FW1]ip pool dhcp-a # 创建地址池
Info: It is successful to create an IP address pool.
[FW1-ip-pool-dhcp-a]gateway-list 172.16.1.254     # 配置网关（对应子接口GE1/0/1.1的IP）
[FW1-ip-pool-dhcp-a]network 172.16.1.0 mask 255.255.255.0 # 配置地址池网段（部门A：172.16.1.0/24）
[FW1-ip-pool-dhcp-a]dns-list 10.0.0.30 # 配置DNS服务器地址（实验中DNS Server的IP：10.0.0.30）
[FW1-ip-pool-dhcp-a]excluded-ip-address 172.16.1.100  # 排除静态IP：Client2（172.16.1.100）
[FW1-ip-pool-dhcp-a]static-bind ip-address 172.16.1.90 mac-address 5489-9863-1
C0D # 为高管终端Client1绑定固定IP（需替换为实际MAC地址）

[FW1]int g1/0/1.1  # 绑定dhcp-a到部门A的子接口GE1/0/1.1
[FW1-GigabitEthernet1/0/1.1]dhcp select global  # 启用全局地址池分配（而非接口本地池）

FW:
lease day 7 hour 0 minute 0  # dhcp-a和dhcp-b配置IP租期（可选，默认1天，这里设为7天）
[FW1-ip-pool-dhcp-a]undo static-bind ip-address 172.16.1.90 #华为防火墙删除DHCP静态绑定的命令不需要同时指定IP和MAC，正确格式只需保留static-bind ip-address即可。

[FW1]ip pool dhcp-b
Info: It is successful to create an IP address pool.
[FW1-ip-pool-dhcp-b]network 172.16.2.0 mask 255.255.255.0
[FW1-ip-pool-dhcp-b]gateway-list 172.16.2.254
[FW1-ip-pool-dhcp-b]dns-list 10.0.0.30
[FW1-ip-pool-dhcp-b]excluded-ip-address 172.16.2.100
[FW1-ip-pool-dhcp-b]q
[FW1]int g1/0/1.2
[FW1-GigabitEthernet1/0/1.2]dhcp select global

FW:

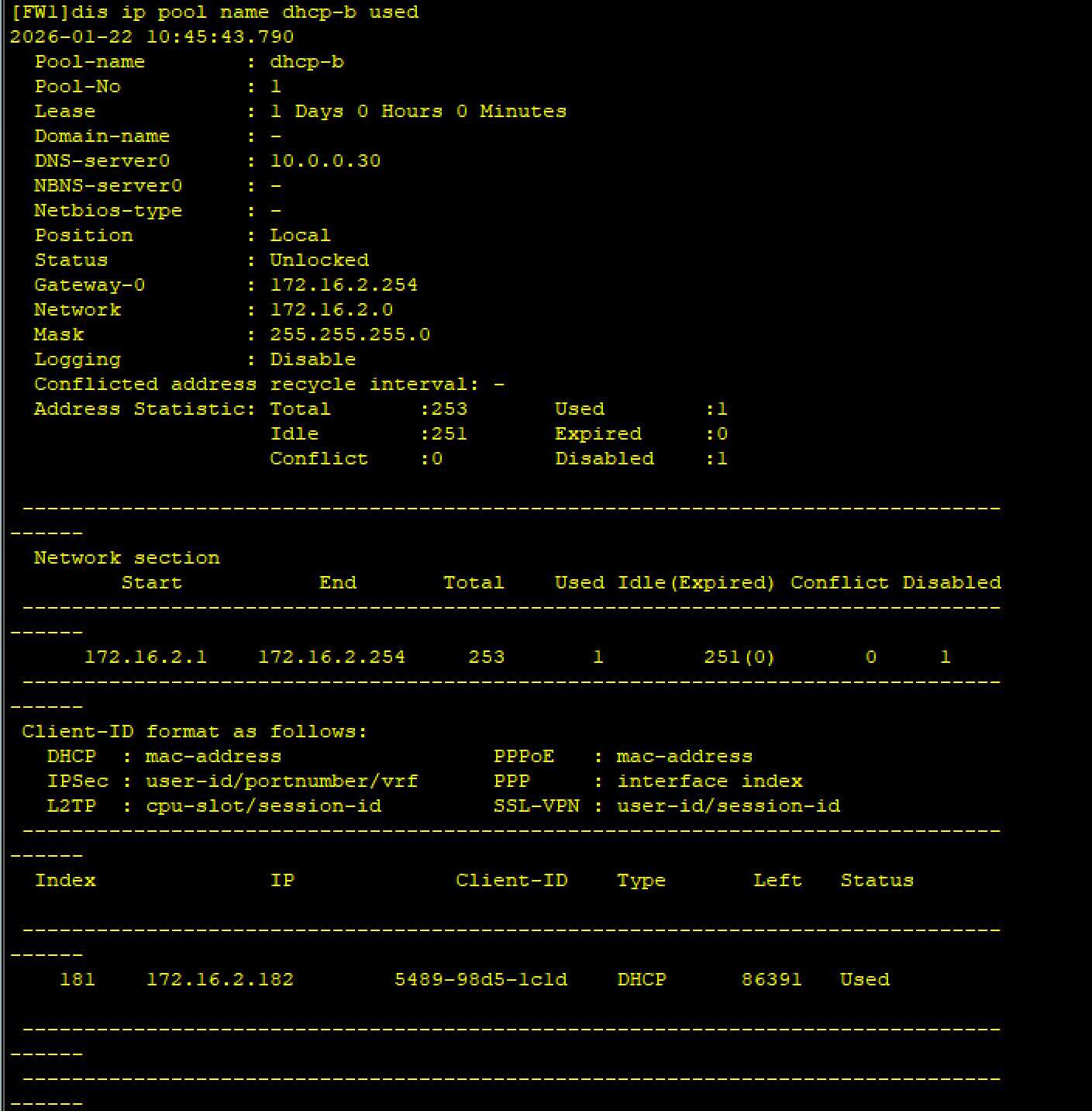

display ip pool name dhcp-a used # 1. 查看指定地址池的已分配地址（以dhcp-a为例）
display ip pool all used # 2. 查看所有全局地址池的已分配地址

方法二：web配置

如果现在，在PC端的命令行输入 ipconfig，它是否会出现防火墙的DHCP所分配的地址？

答：因为防火墙未配置放行 DHCP 流量的安全策略，PC 端命令行输入ipconfig不会出现防火墙 DHCP 所分配的地址。

4、防火墙安全区域配置

方法一：命令行

FW:
firewall zone name Trust_A
set priority 70
add interface GigabitEthernet 1/0/1

firewall zone name Trust_B
set priority 80
add interface GigabitEthernet 1/0/1.2

firewall zone dmz
 add interface GigabitEthernet 1/0/0

firewall zone untrust
 add interface GigabitEthernet 1/0/2

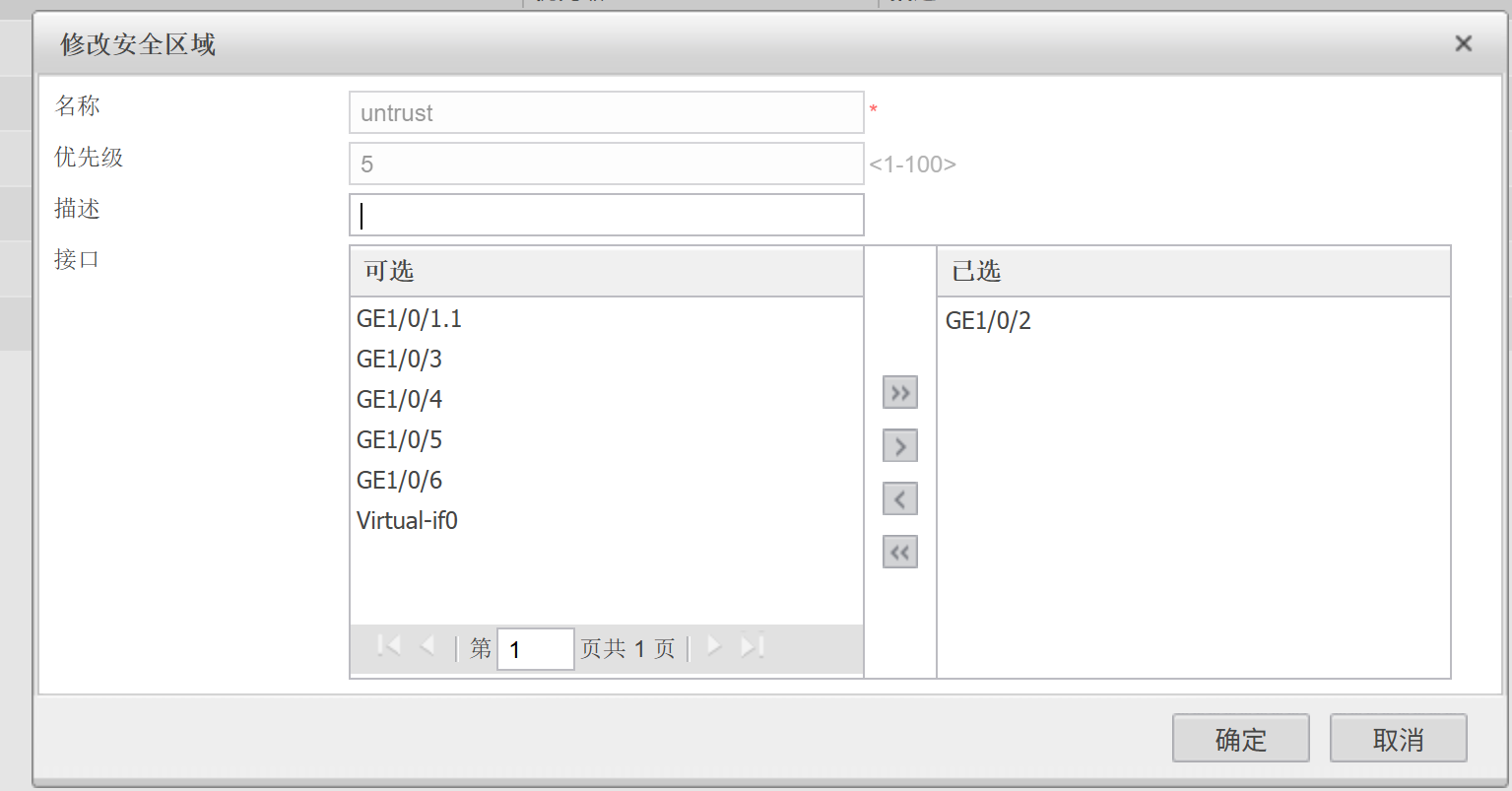

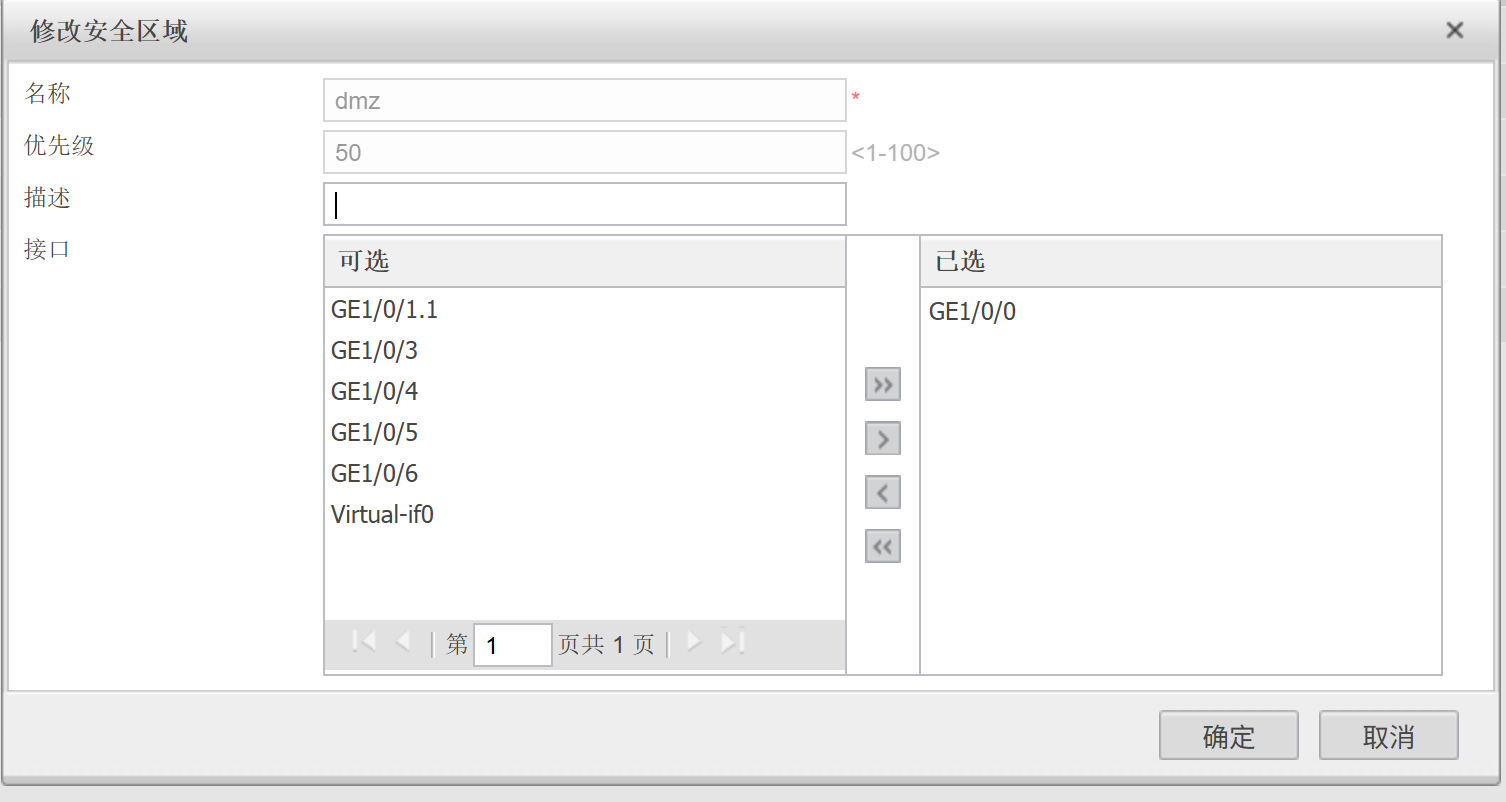

方法二：web配置

untrust

dmz

Trust_A

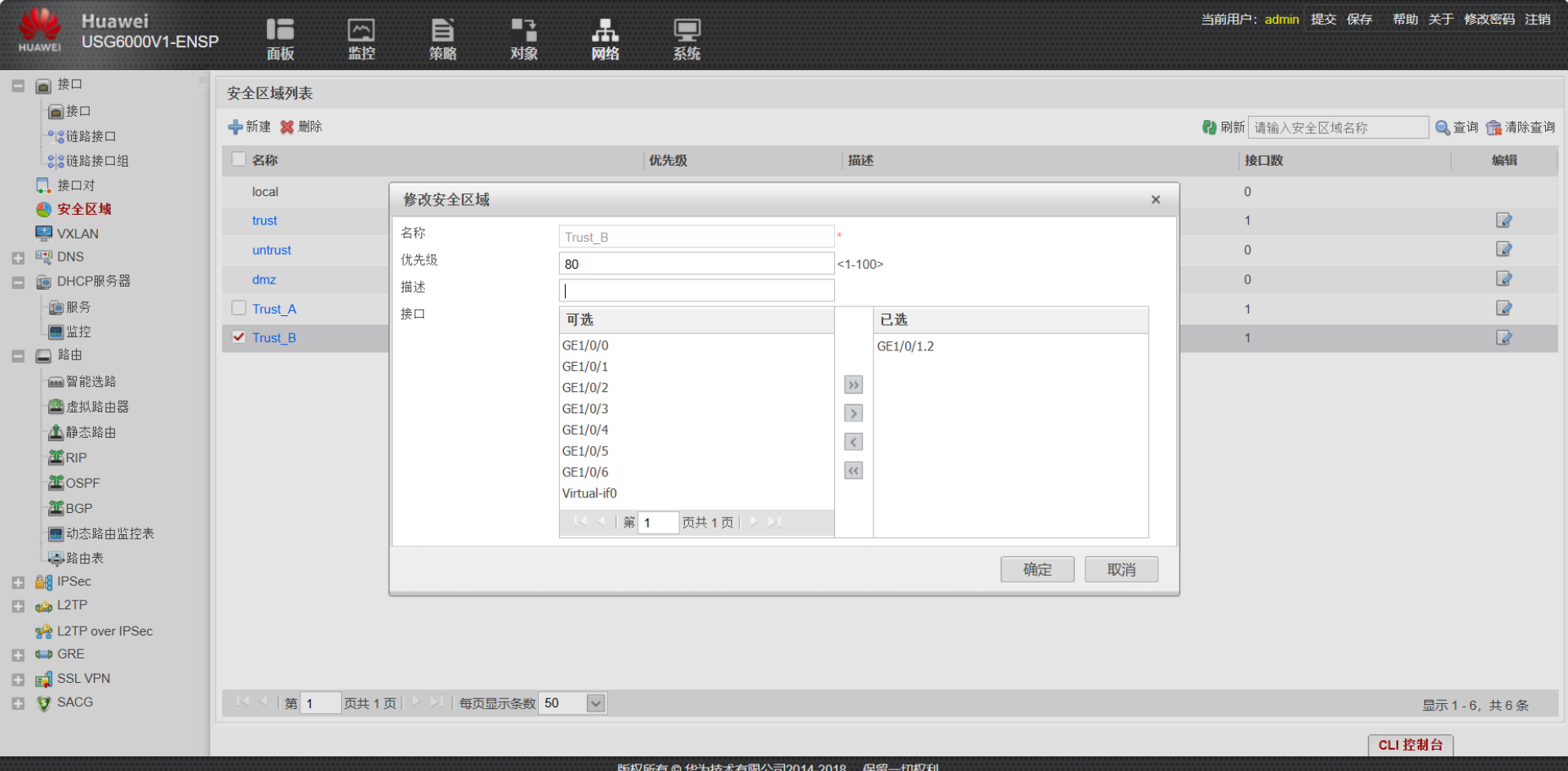

Trust_B

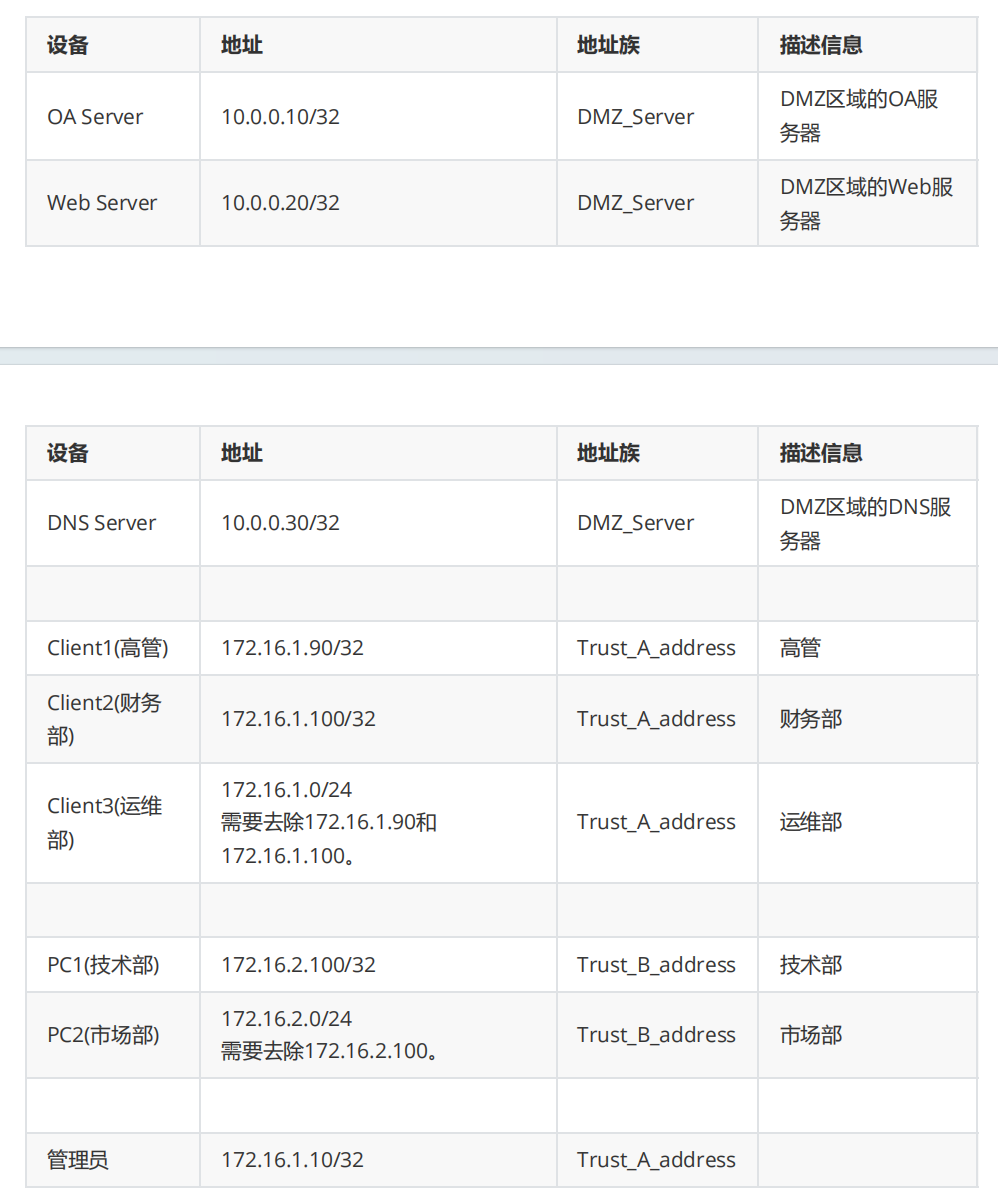

5、防火墙地址组信息

方法一：命令行

在命令行，因为设备不支持 “地址列表→地址组” 的引用逻辑，所以：

• Web 界面里，DMZ_Server/Trust_A_address 会显示在「地址列表」而非「地址组列表」（CLI 层面的地址组，Web 界面识别为 “地址”）；
• 但功能上完全等价：无论是策略匹配、流量控制，这些地址组的作用和 “地址组列表” 没有区别。
  # 进入系统视图
  <FW1> system-view
  [FW1]

  # 第一步：创建DMZ_Server地址组
  [FW1] ip address-set DMZ_Server type object
  [FW1-object-address-set-DMZ_Server] address 10.0.0.10 mask 32  # OA_Server
  [FW1-object-address-set-DMZ_Server] address 10.0.0.20 mask 32  # Web_Server
  [FW1-object-address-set-DMZ_Server] address 10.0.0.30 mask 32  # DNS_Server
  [FW1-object-address-set-DMZ_Server] quit

  # 第二步：创建Trust_A_address地址组
  [FW1] ip address-set Trust_A_address type object
  [FW1-object-address-set-Trust_A_address] address 172.16.1.90 mask 32   # Client1
  [FW1-object-address-set-Trust_A_address] address 172.16.1.100 mask 32  # Client2
  [FW1-object-address-set-Trust_A_address] address 172.16.1.0 mask 24    # Client3
  [FW1-object-address-set-Trust_A_address] address 172.16.1.10 mask 32   # 管理员
  [FW1-object-address-set-Trust_A_address] quit

  #  第三步：创建Trust_B_address地址组
  [FW1] ip address-set Trust_B_address type object
  [FW1-object-address-set-Trust_B_address] address 172.16.2.100 mask 32  # PC1
  [FW1-object-address-set-Trust_B_address] address 172.16.2.0 mask 24    # PC2
  [FW1-object-address-set-Trust_B_address] quit

  # ========== 验证配置（确认所有IP已添加） ==========
  [FW1] display ip address-set DMZ_Server
  [FW1] display ip address-set Trust_A_address

方法二：web配置

为什么 命令行不行、Web 界面可行？

CLI 层面：你的设备版本阉割了 “地址引用” 的语法，仅保留最基础的address IP mask 掩码命令；

Web 界面层面：设备的 Web 管理模块内置了地址 / 地址组的关联逻辑，能绕过 CLI 的语法限制，直接实现 “地址列表→地址组” 的引用。

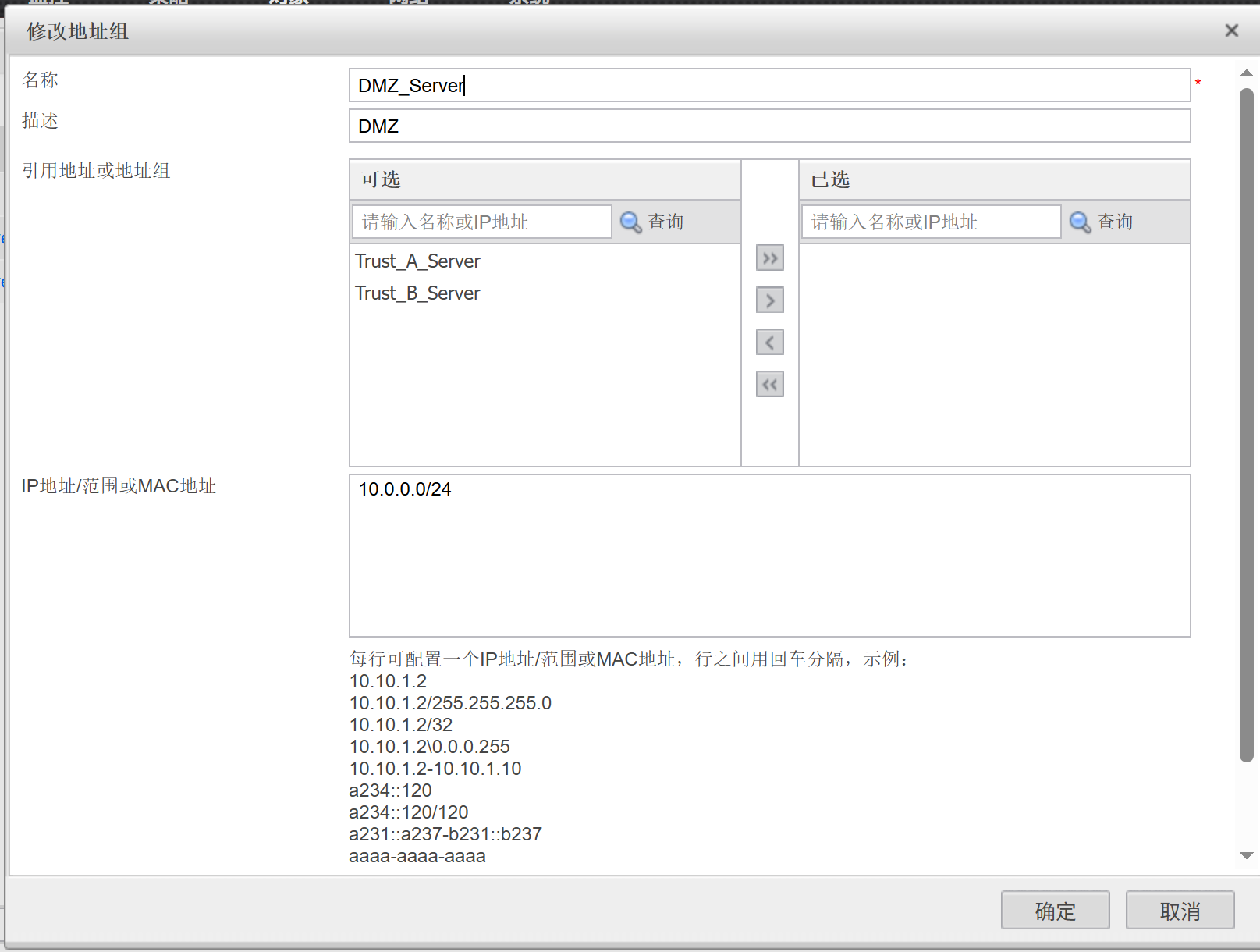

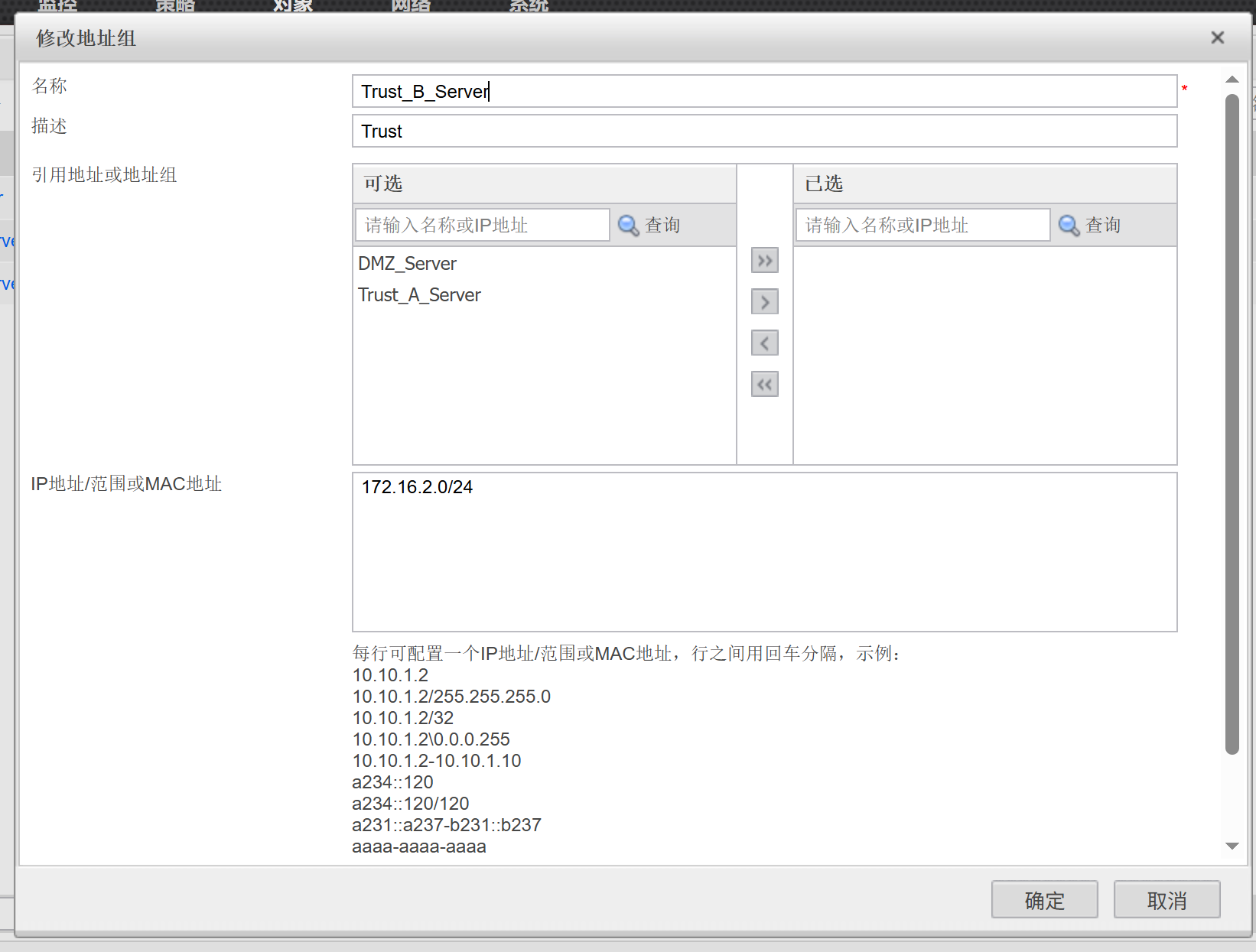

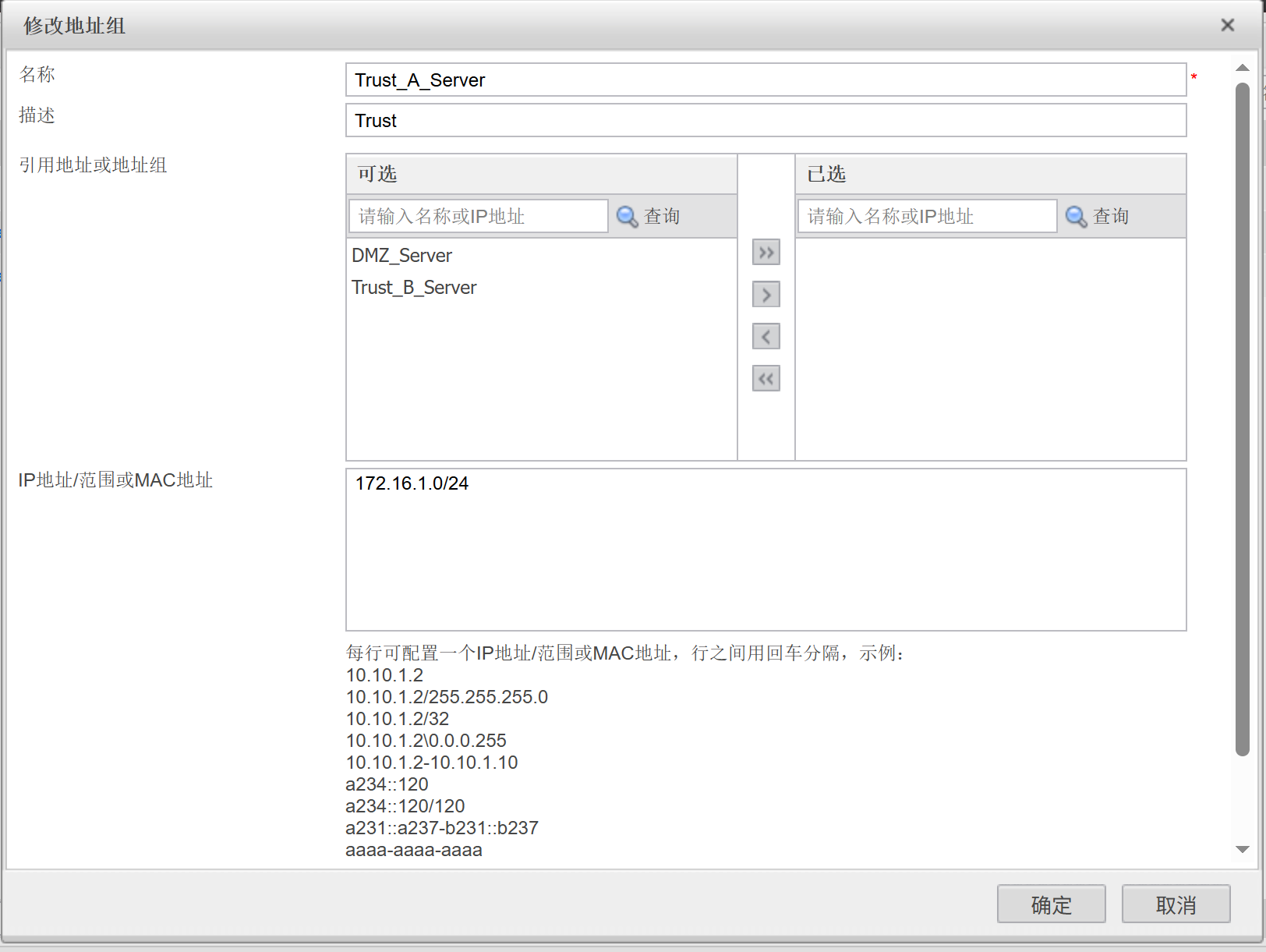

1.首先创建DMZ_Server，Trust_A_address，Trust_B_address地址组

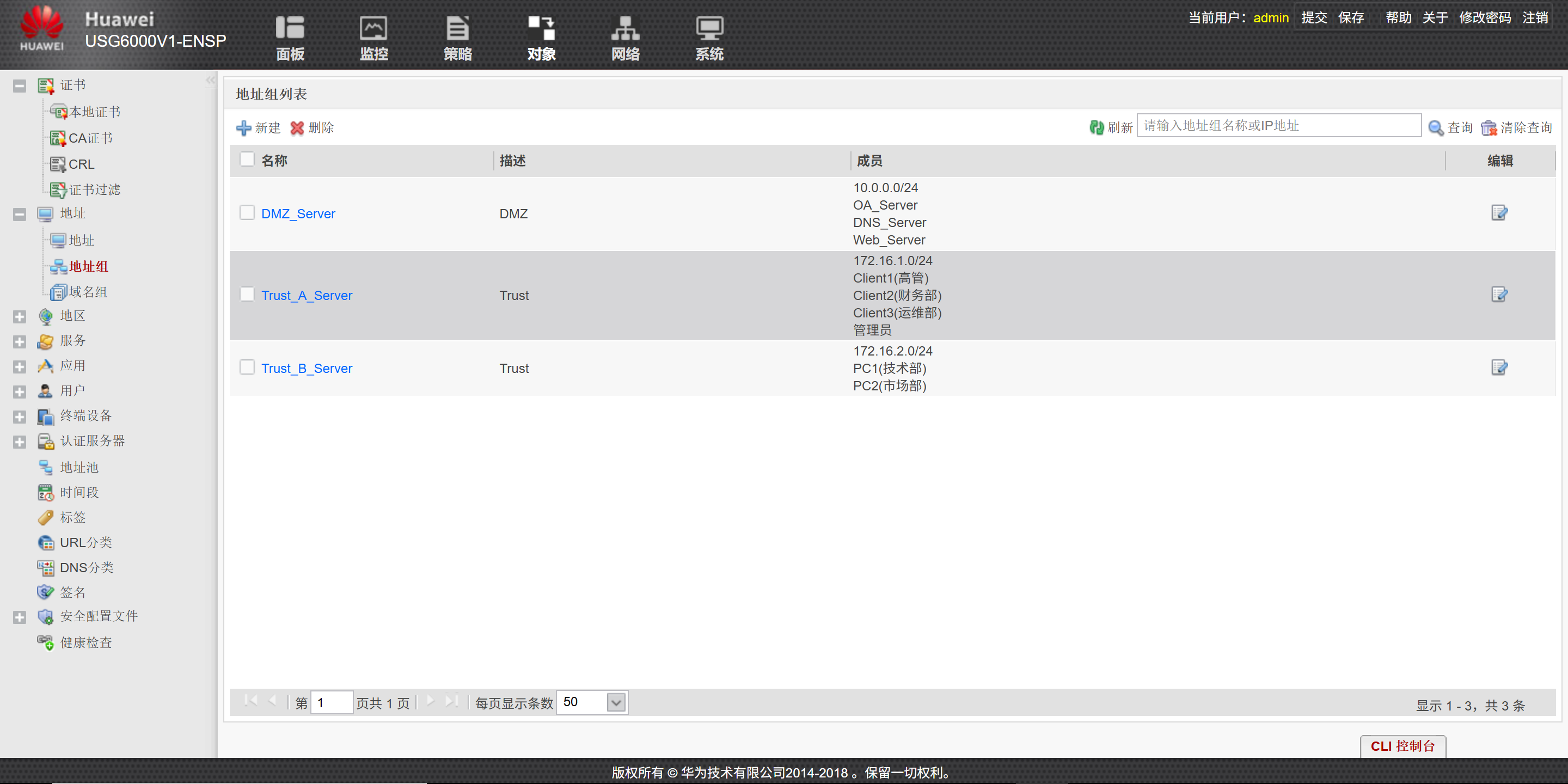

配置好的地址组列表：

2.然后创建OA_Server、DNS_Server等地址

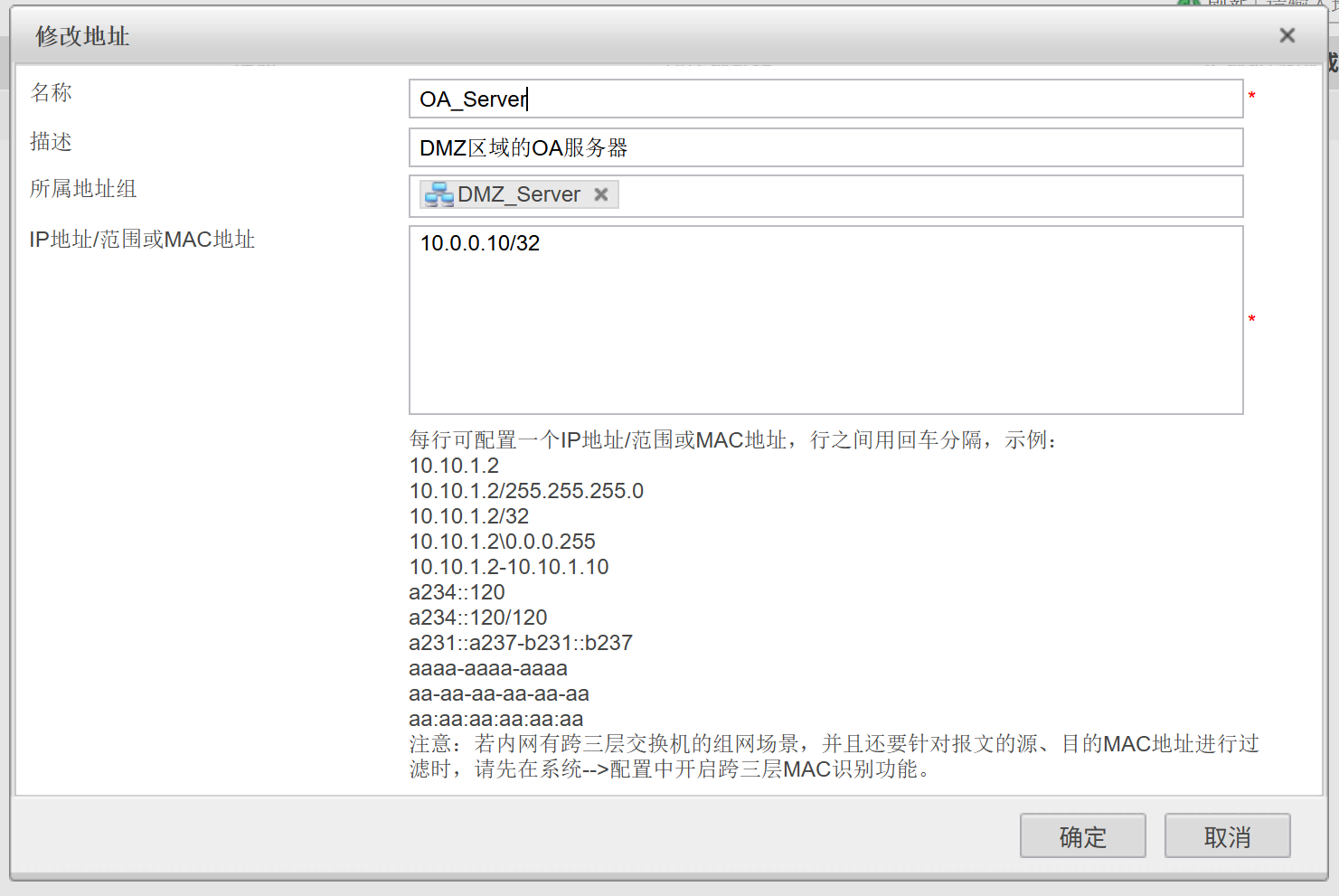

例子：OA_Server

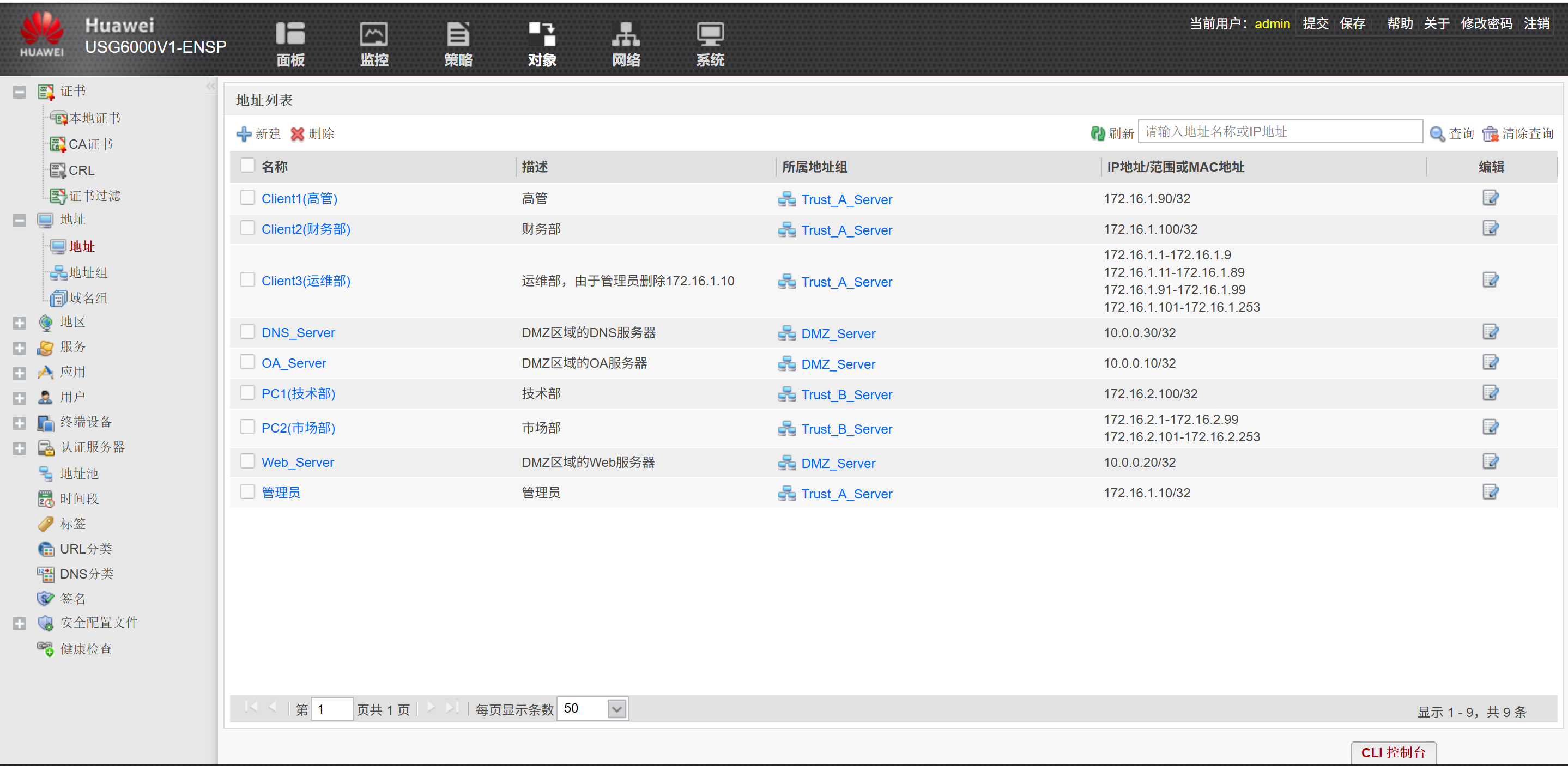

配置好的地址列表：

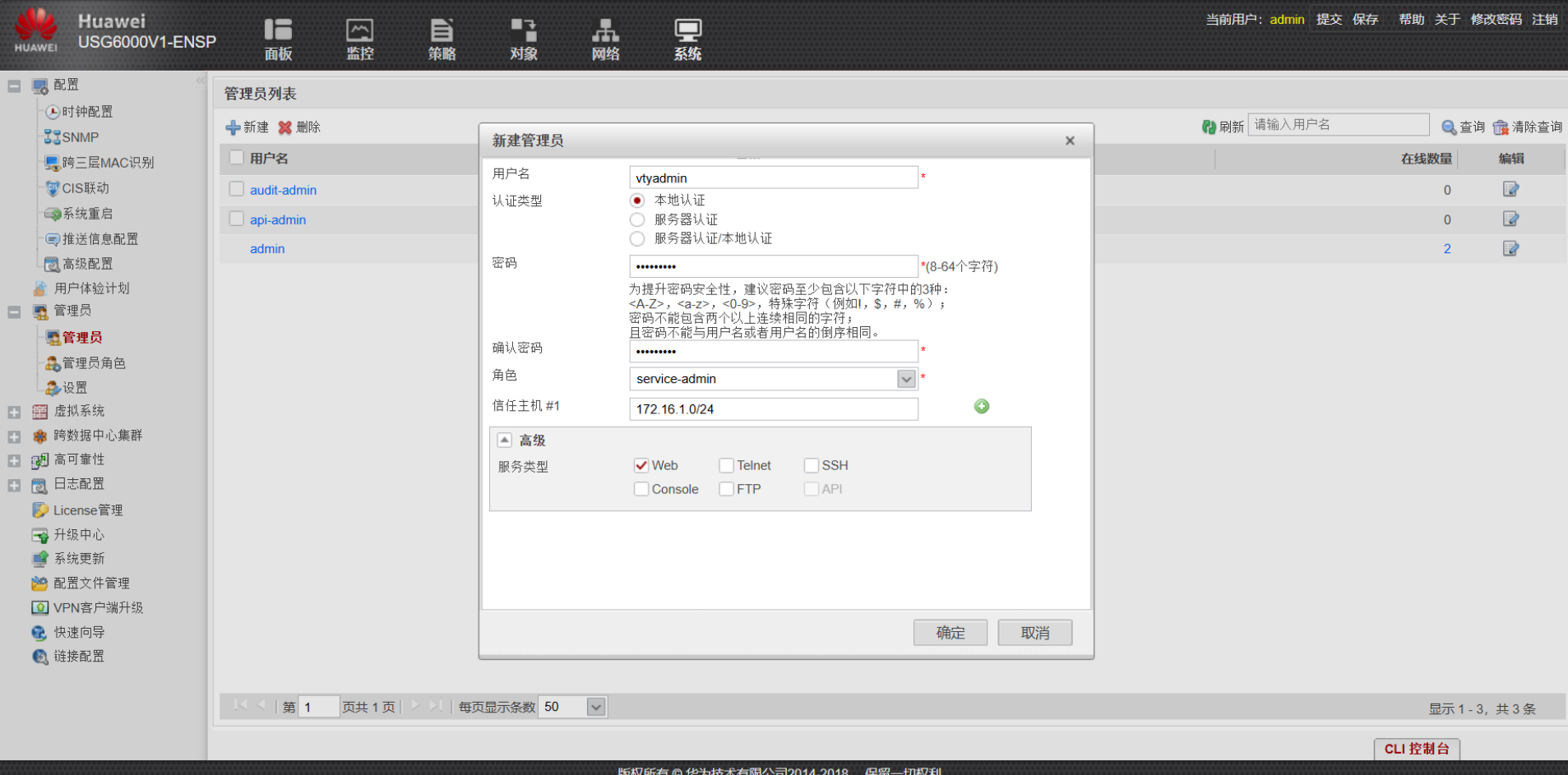

6、管理员配置

1.先在g1/0/1.1打开telnet服务

[FW1]int g1/0/1.1
[FW1-GigabitEthernet1/0/1.1]service-manage telnet permit

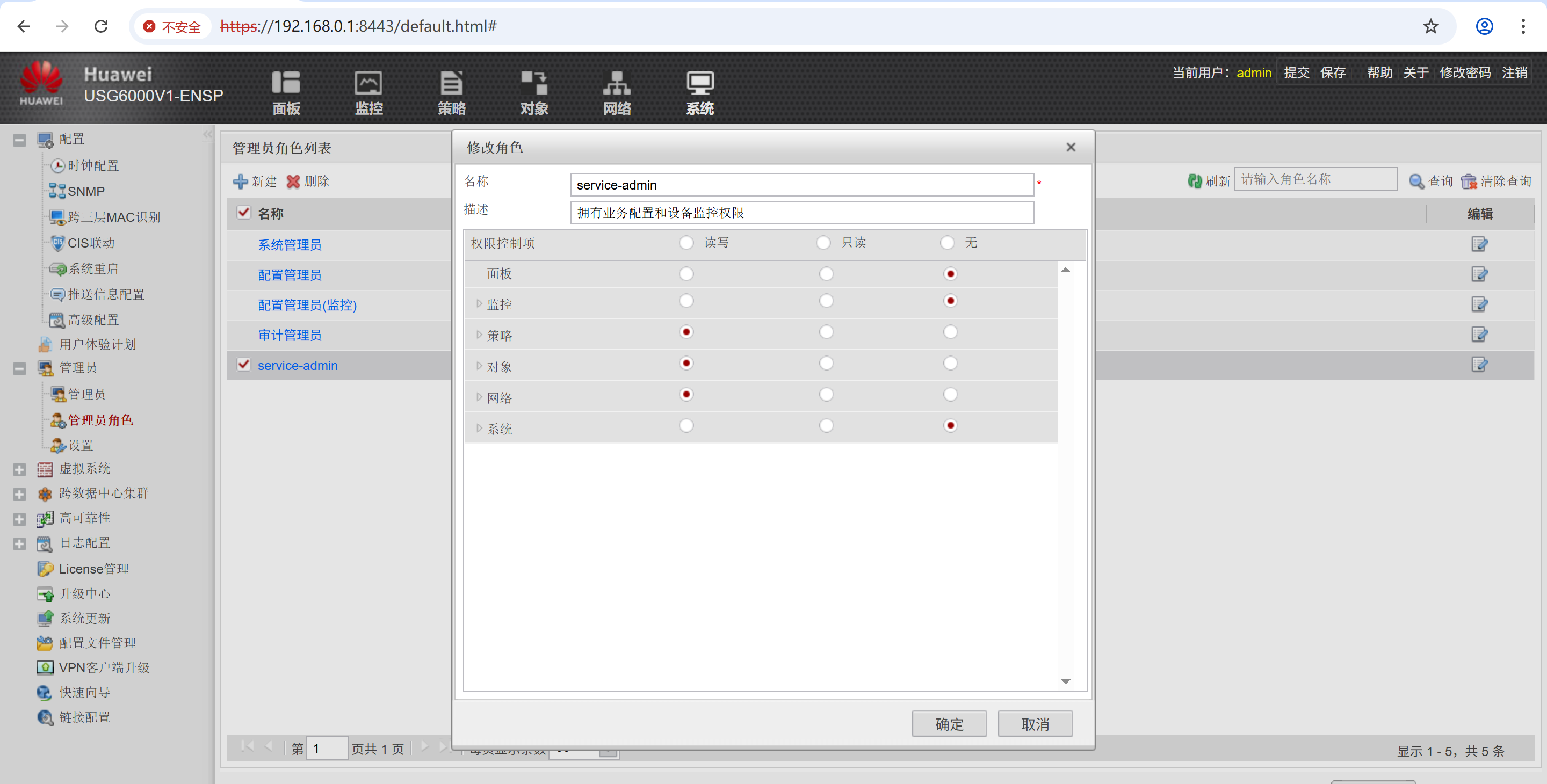

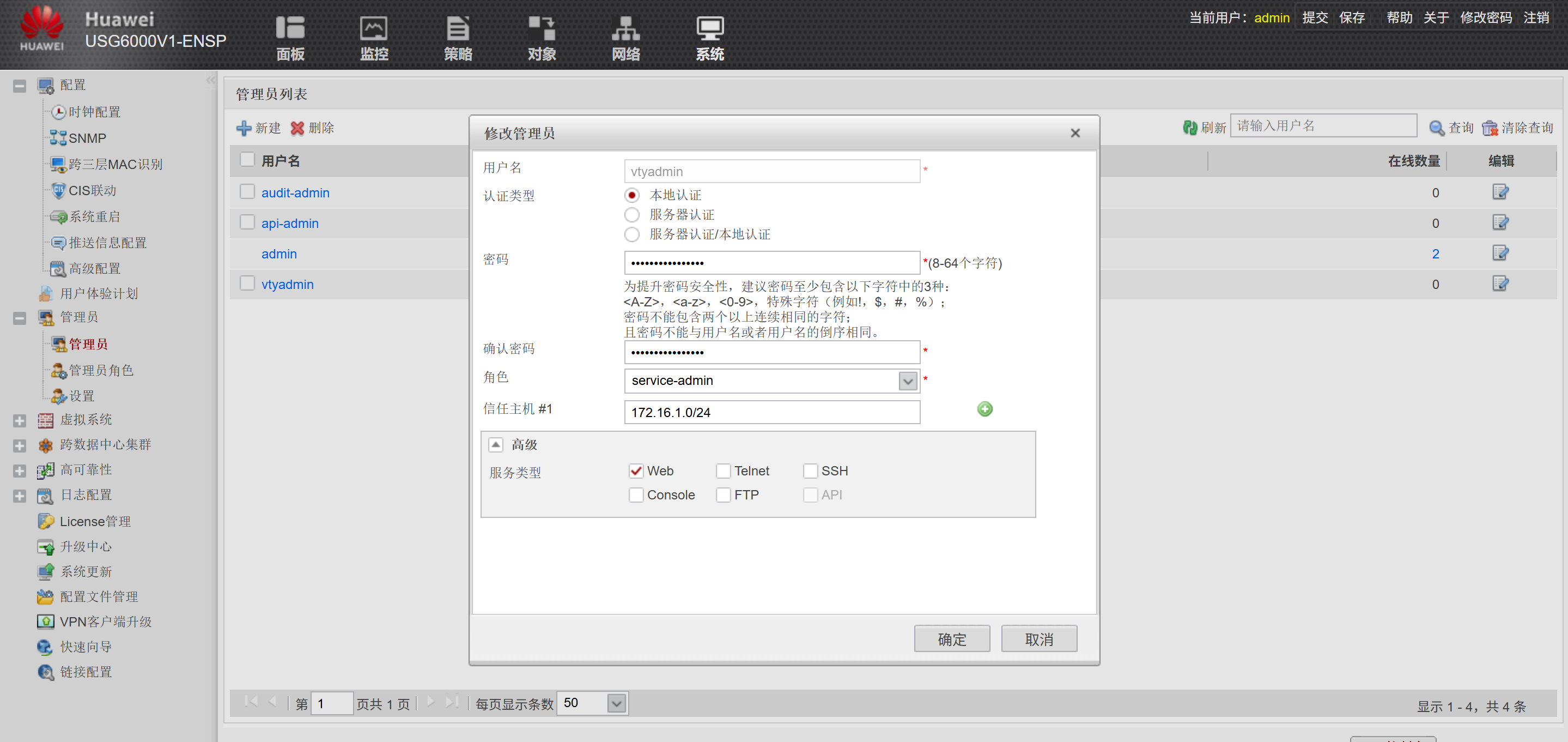

2.创建角色并给予权限

3.启用Telnet服务，指定设备通过telnet远程连接请求

[FW1]telnet server enable # 在系统视图下开启设备的 Telnet 服务，这是允许设备被远程 Telnet 登录的前提。
Warning: Telnet is not a secure protocol, and it is recommended to use Stelnet.
[FW1]user-interface vty 0 4 # 进入虚拟终端（VTY）接口配置模式，这里的  0 4  表示同时配置第 0 到第 4 个 VTY 通道，最多允许 5 个用户同时通过 Telnet 登录设备。
[FW1-ui-vty0-4]protocol inbound telnet  # 在 VTY 接口下，指定仅允许 Telnet 协议作为入站访问方式，确保这些虚拟终端通道只接受 Telnet 连接请求。

7、认证策略配置

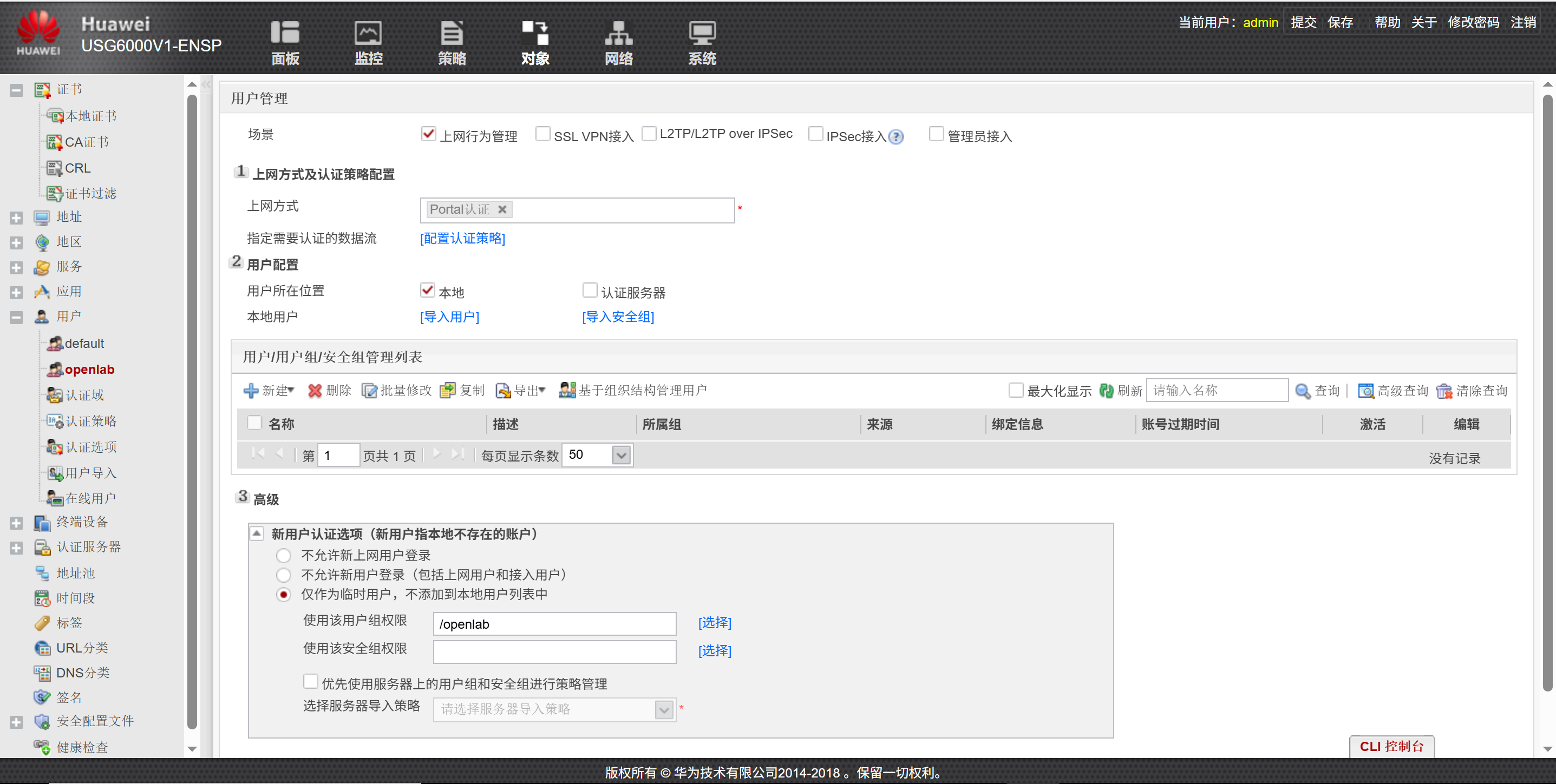

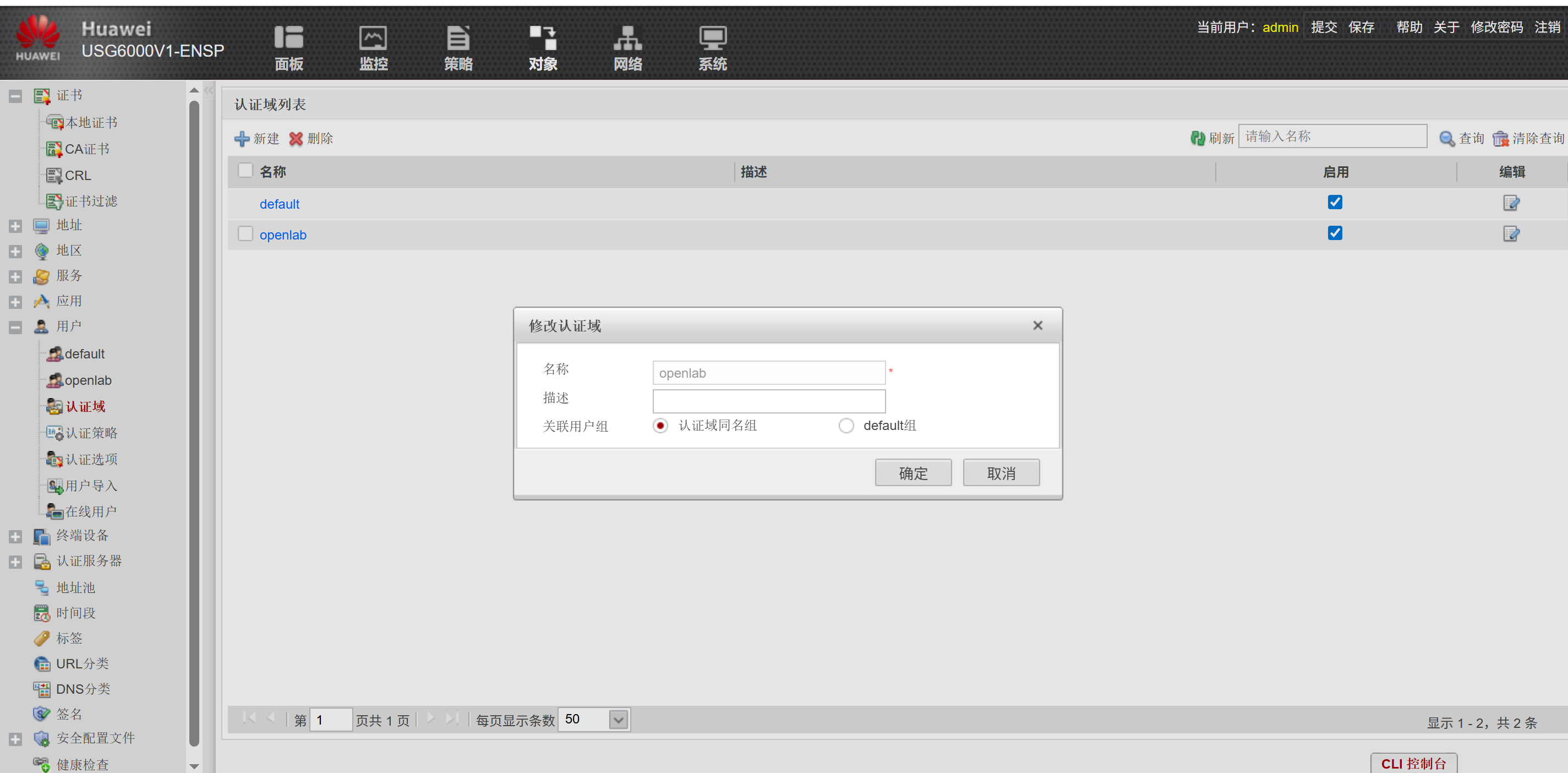

1.新建认证域

2.新建用户

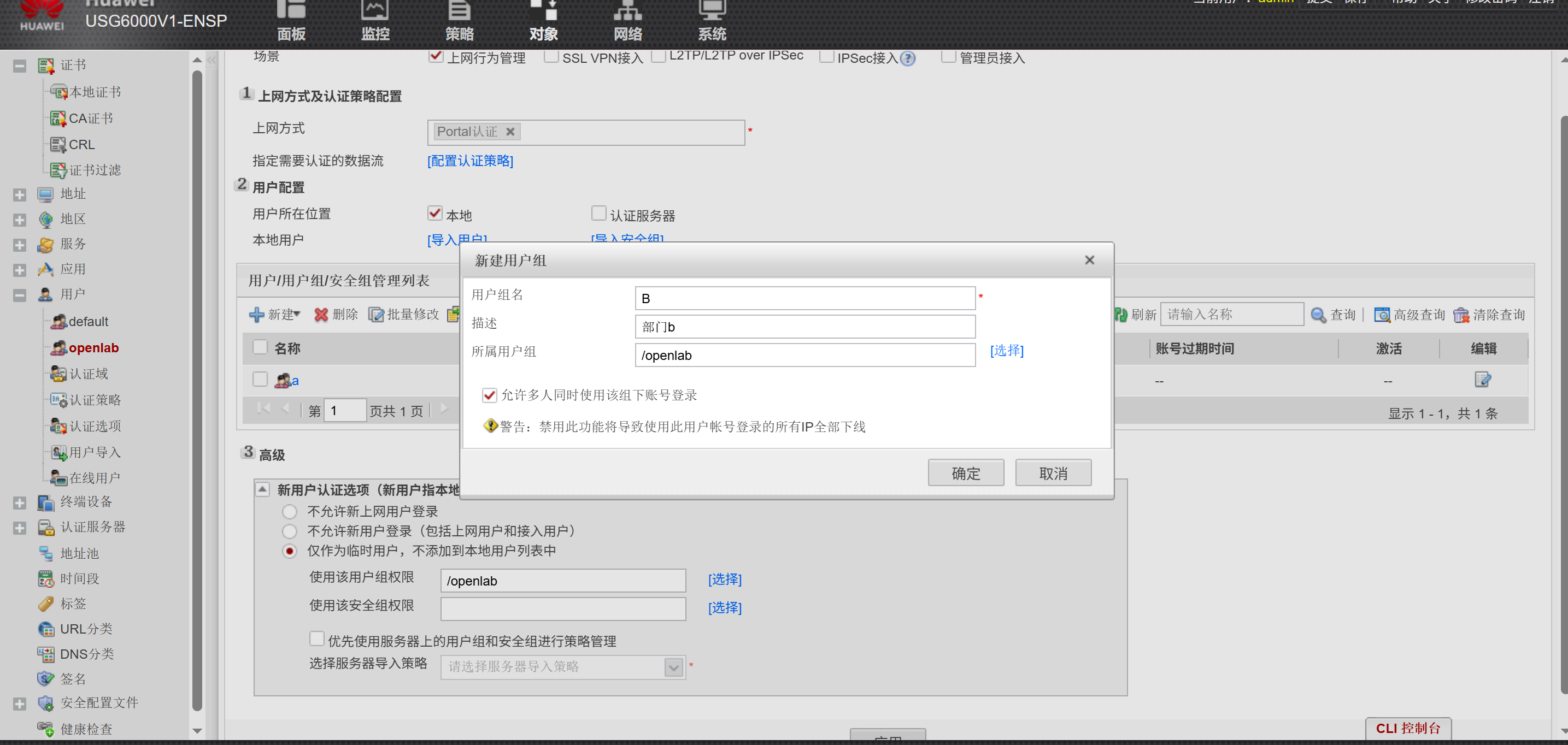

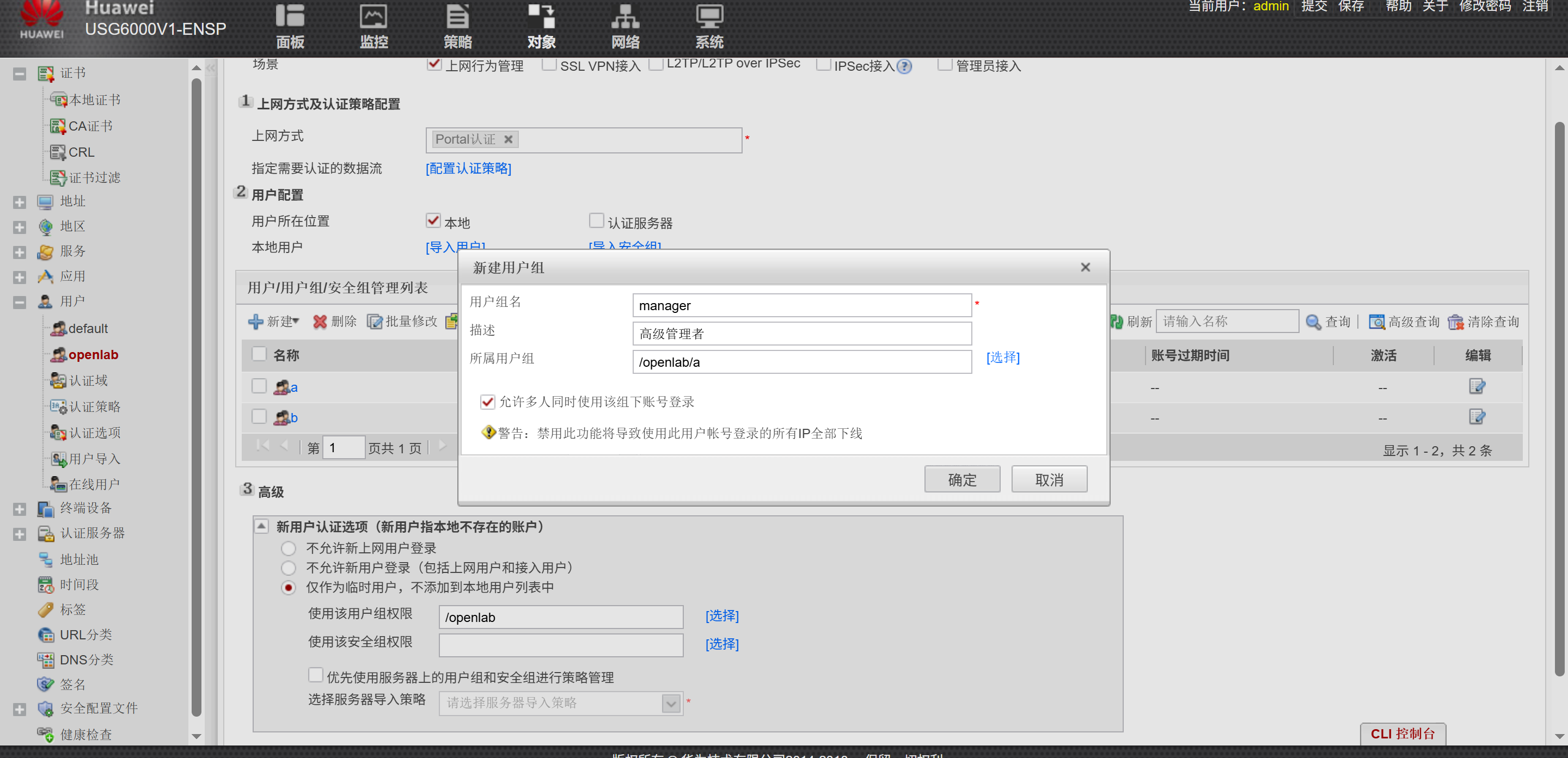

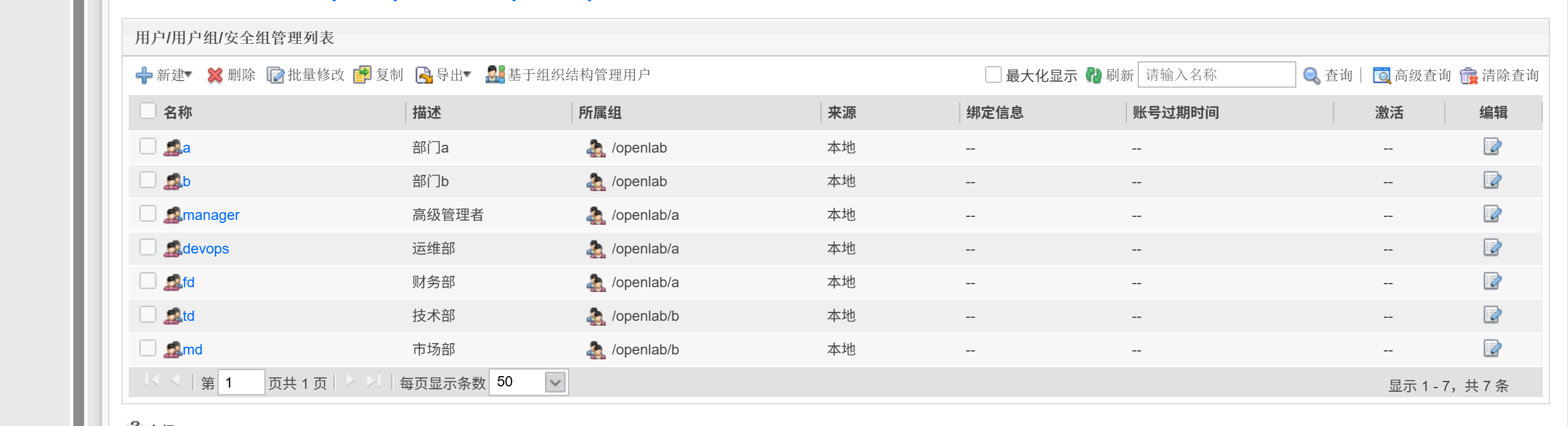

3.新建用户组

按照需求依次配置：

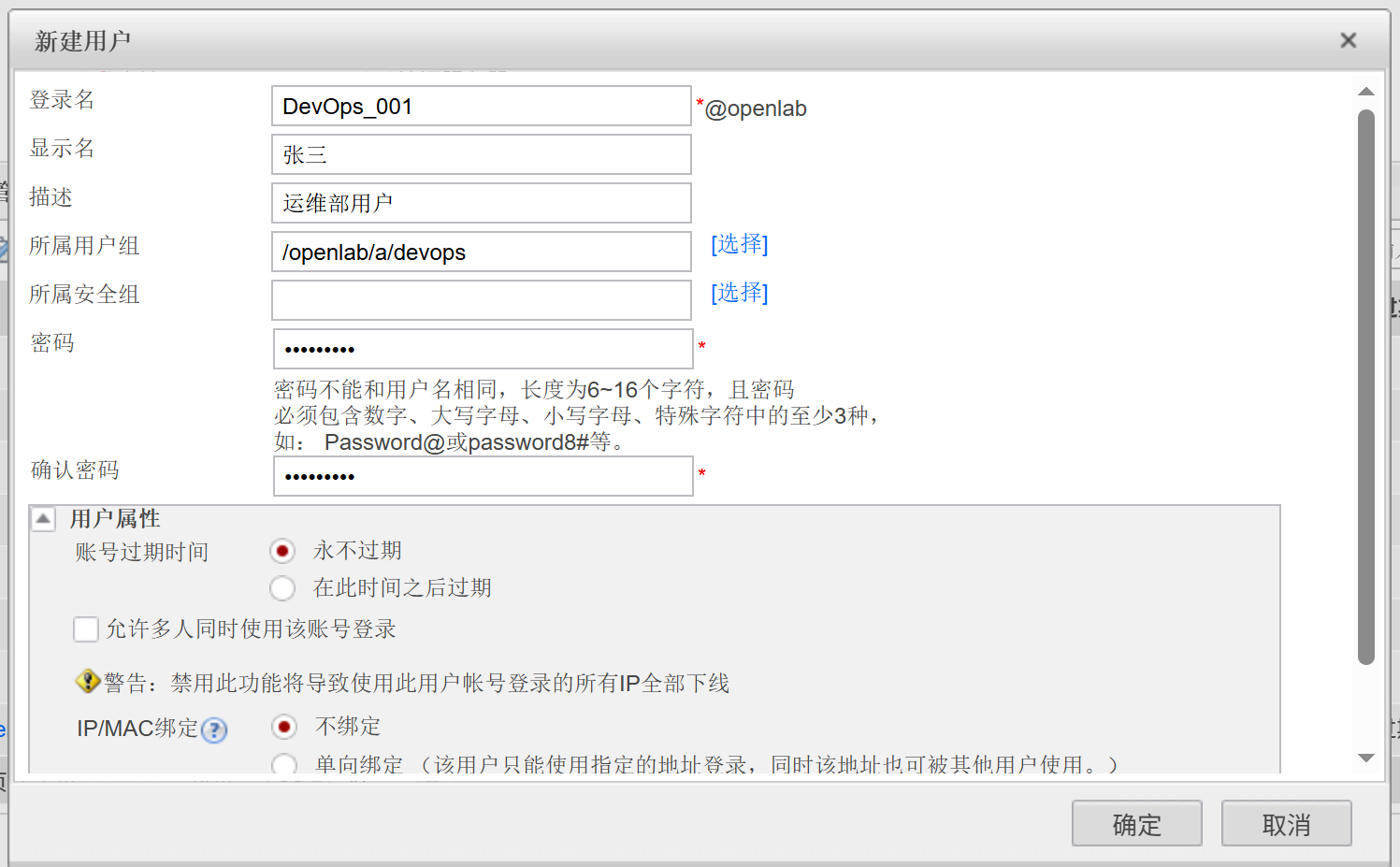

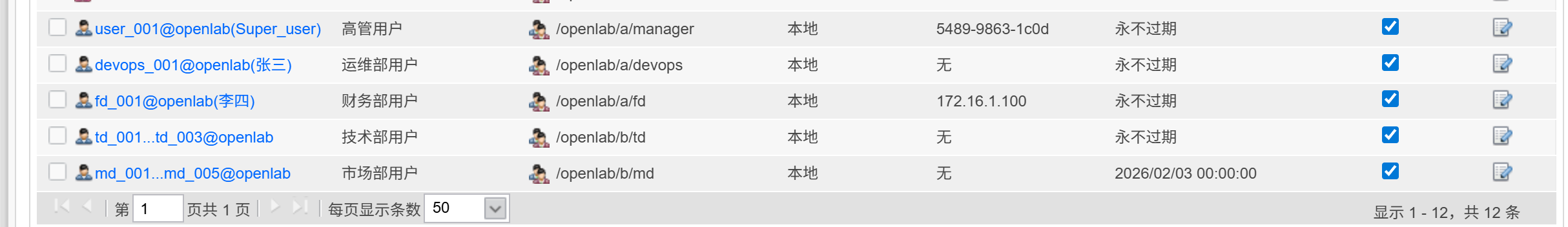

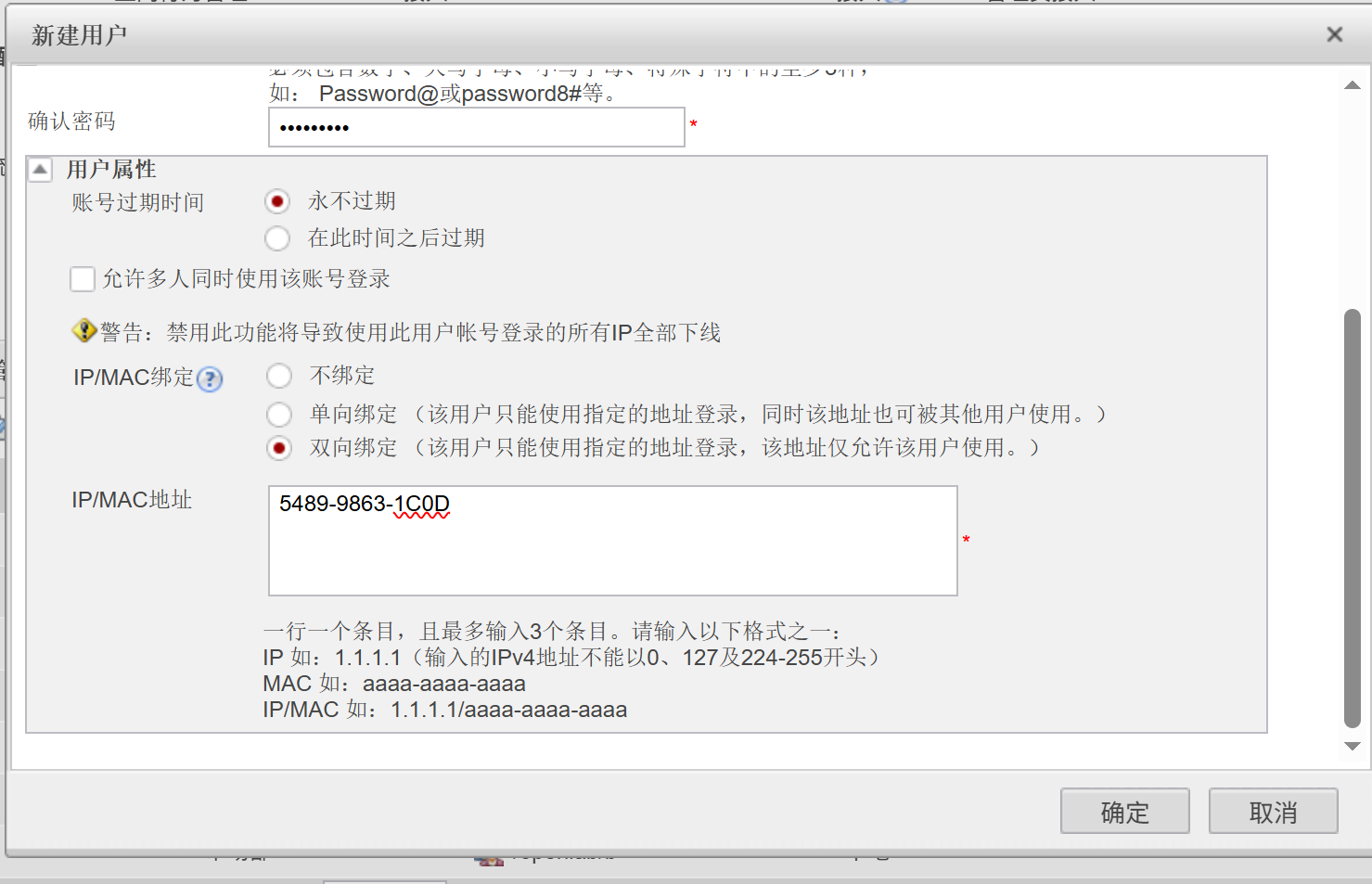

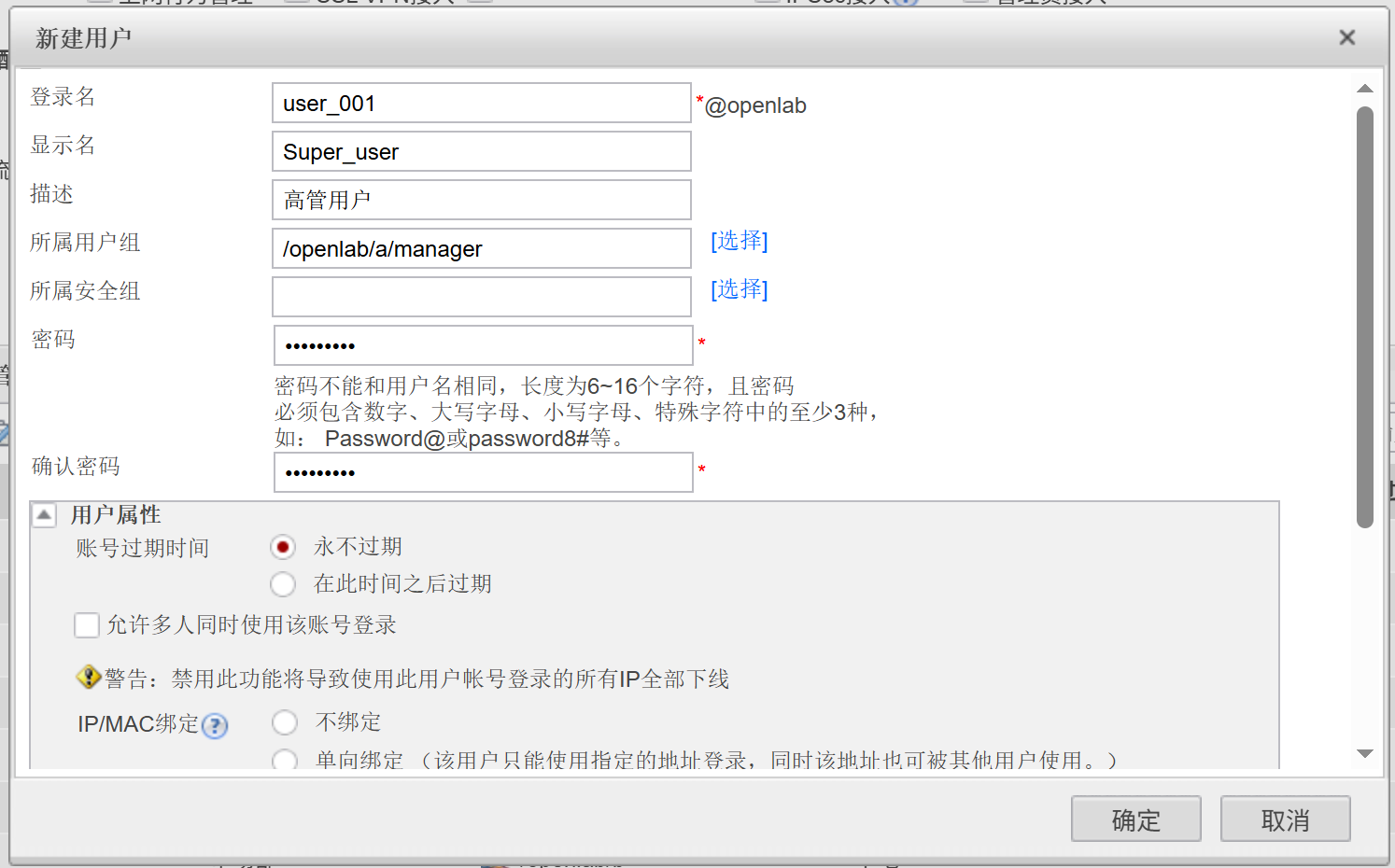

4.编写用户

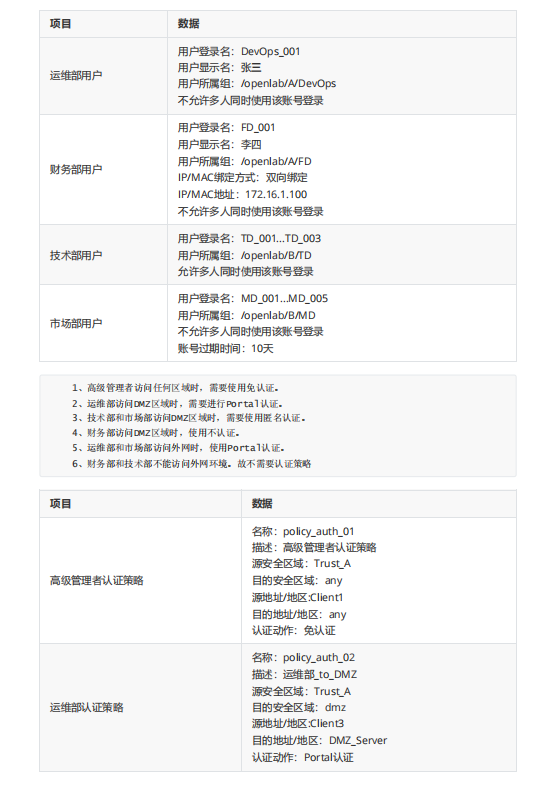

依次的用户信息：

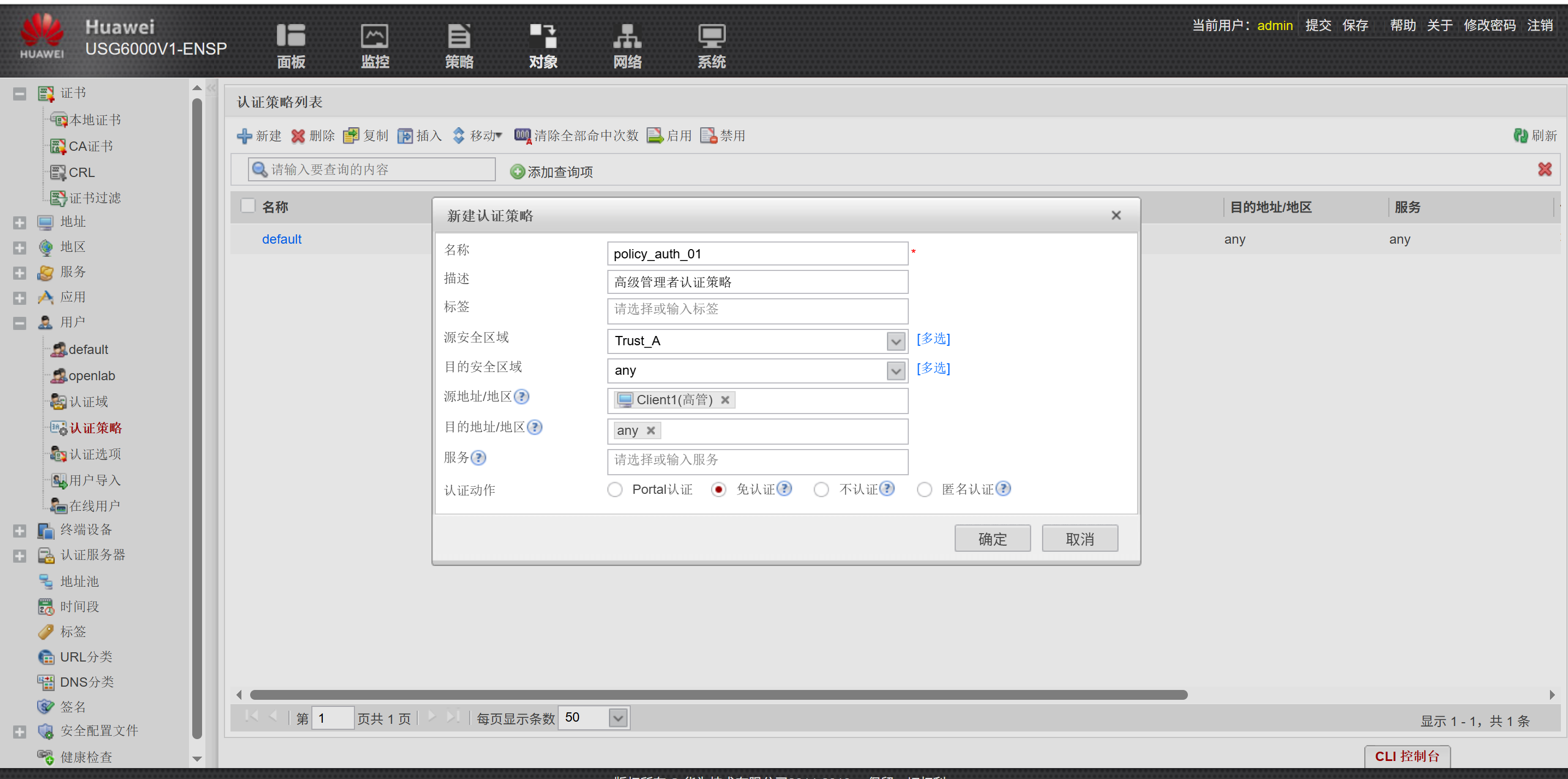

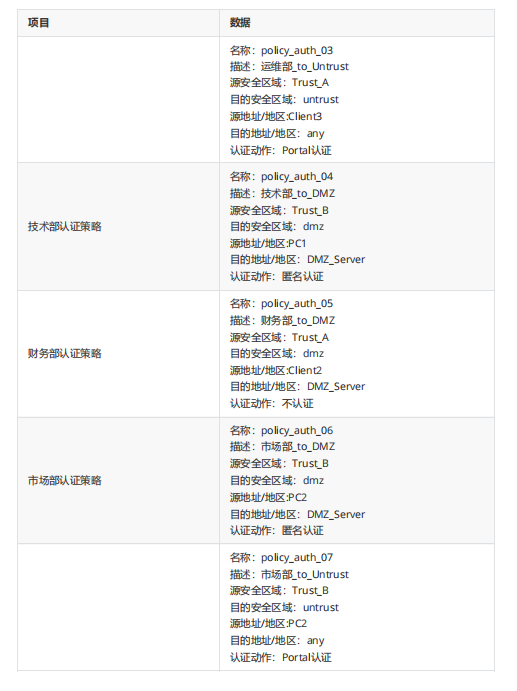

5.编写认证策略

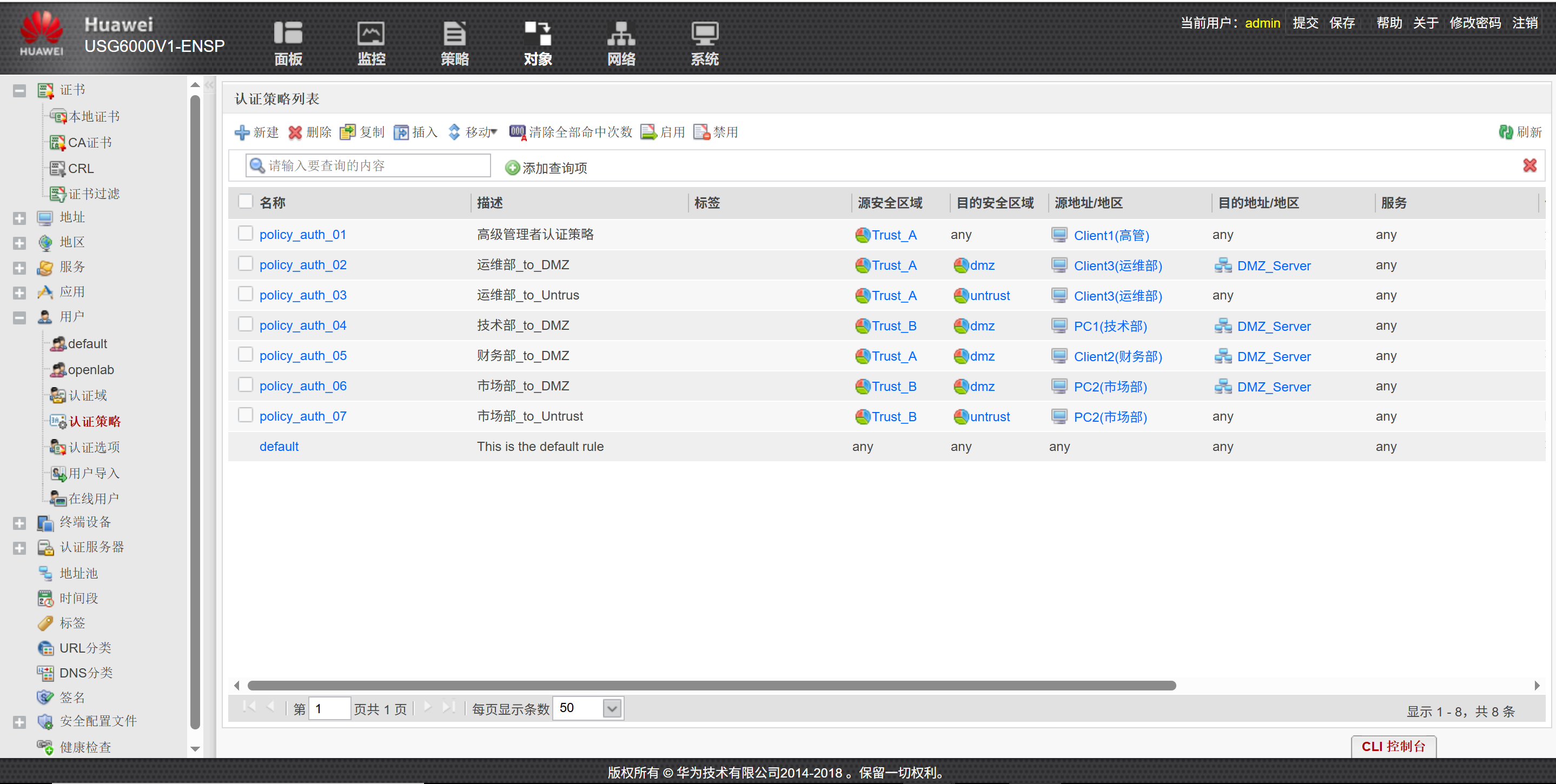

依次认证策略如下：

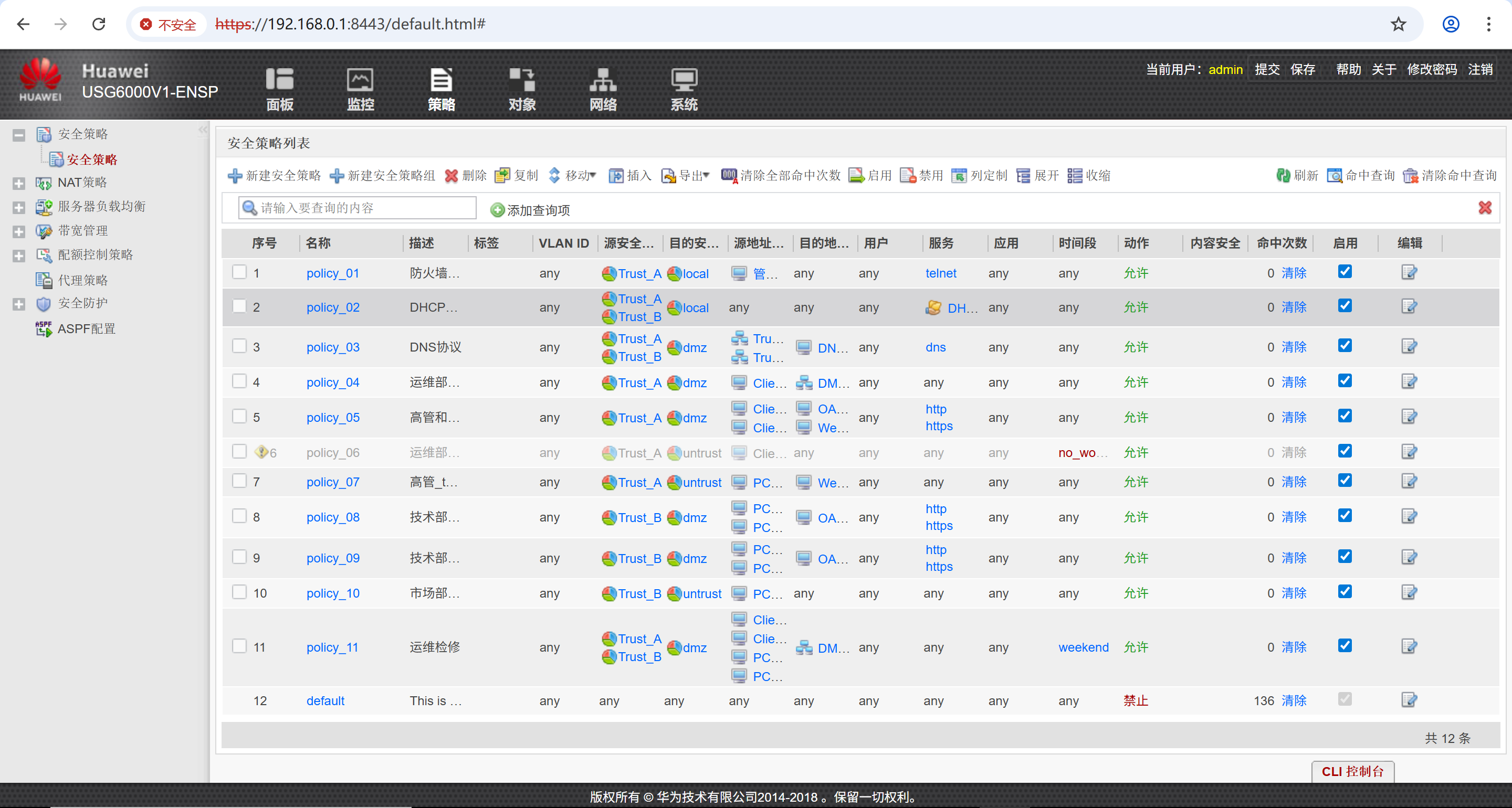

8、安全策略配置

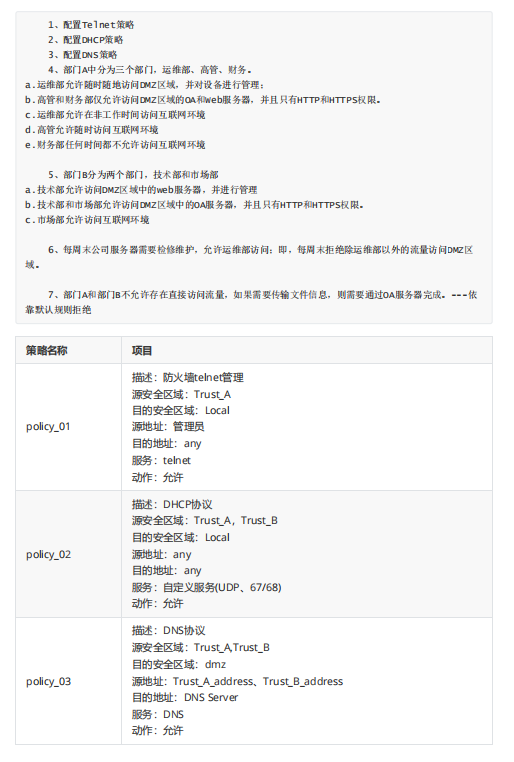

安全策略配置

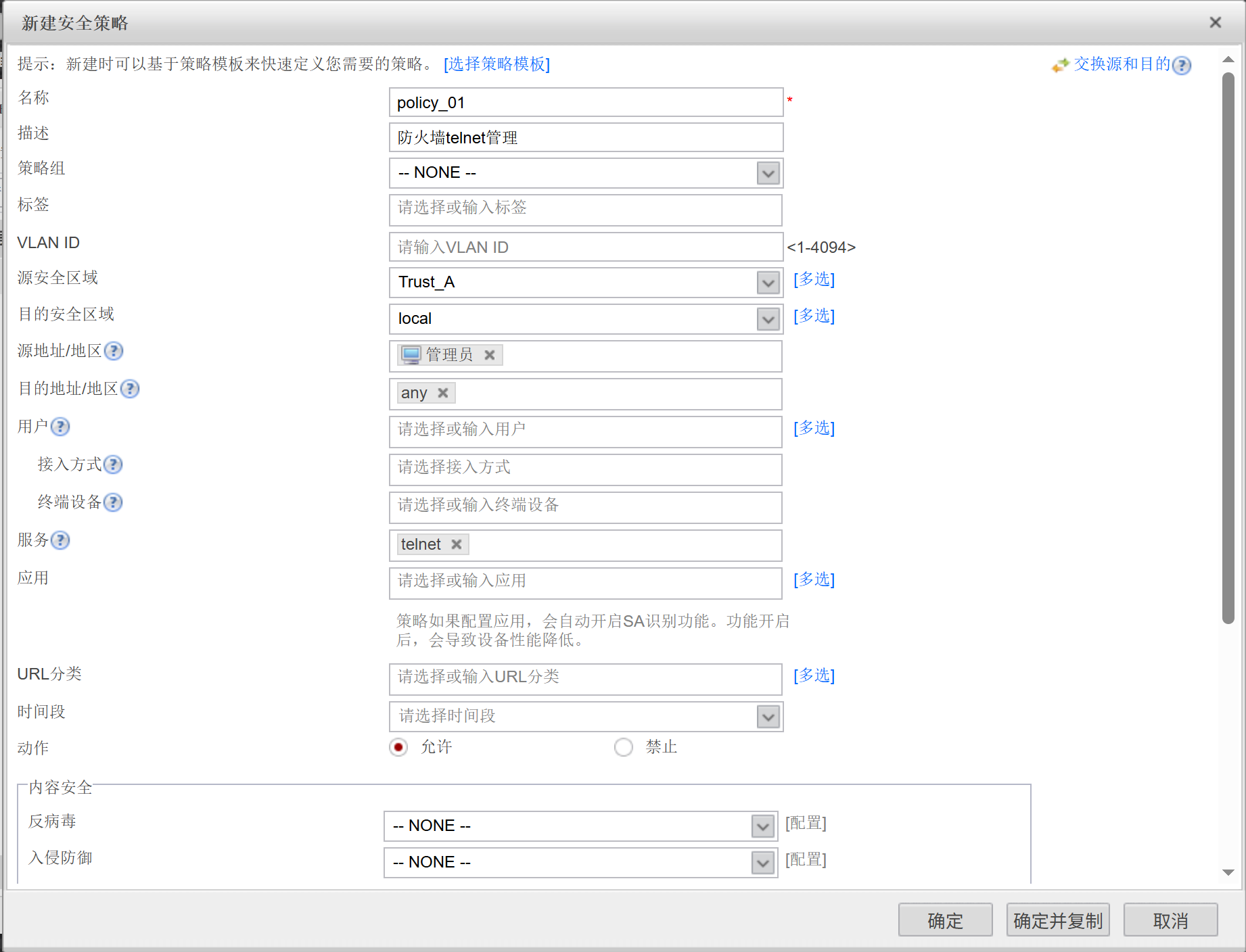

policy_01

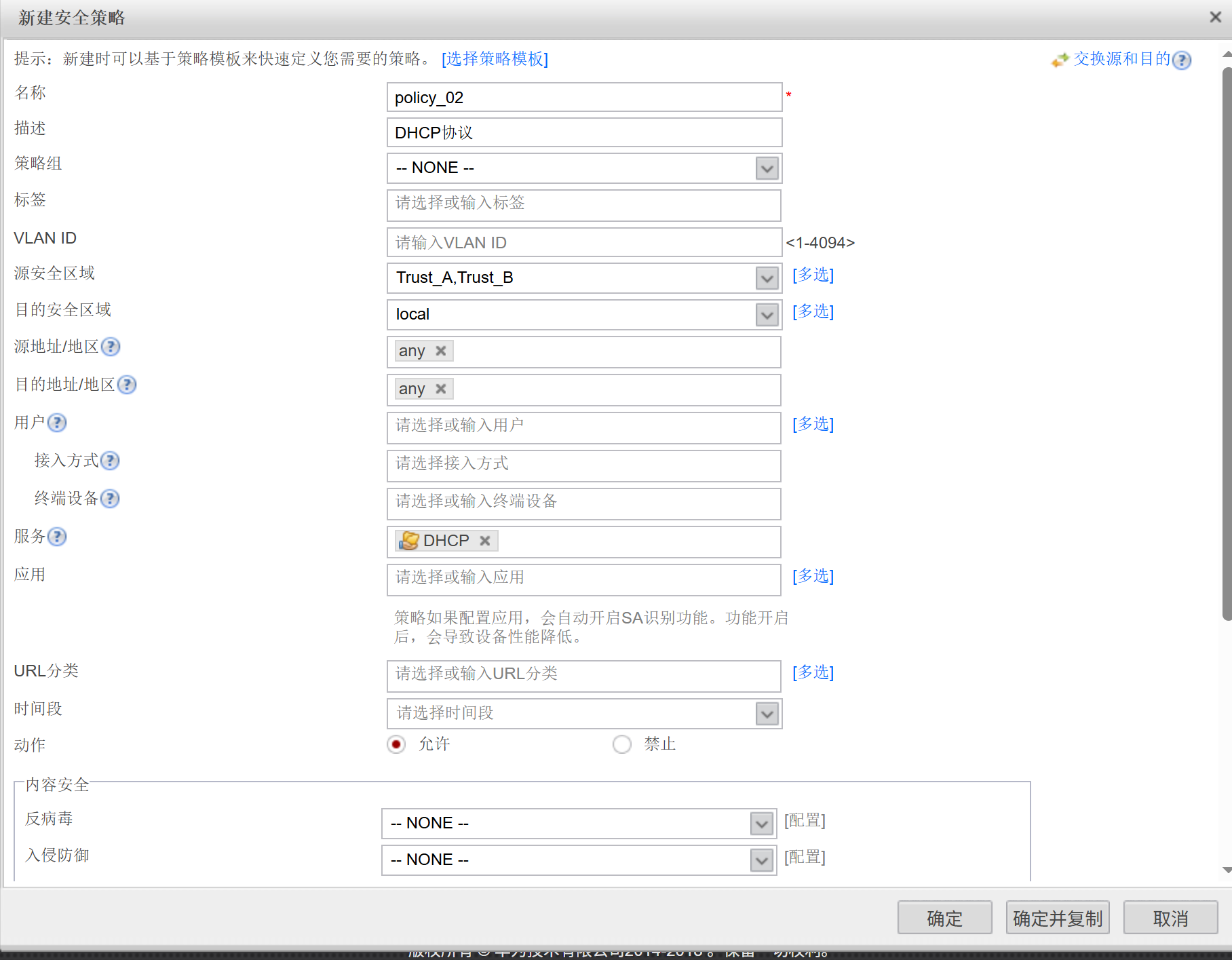

policy_02

新建自定义服务

policy_03

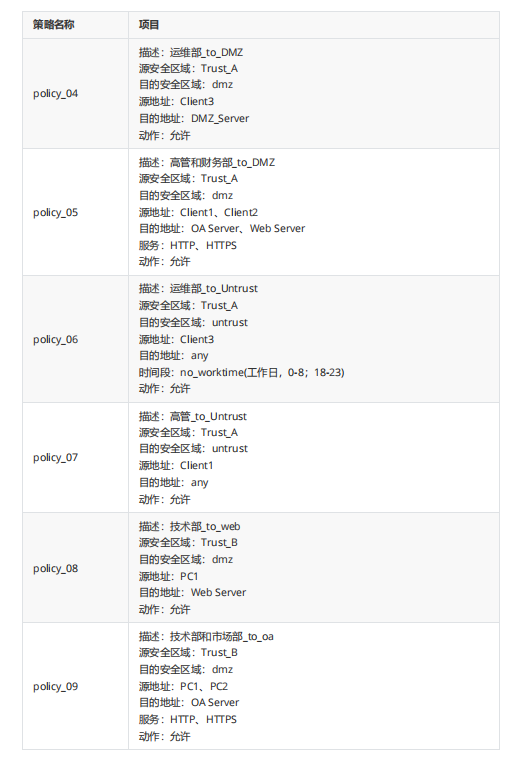

policy_04

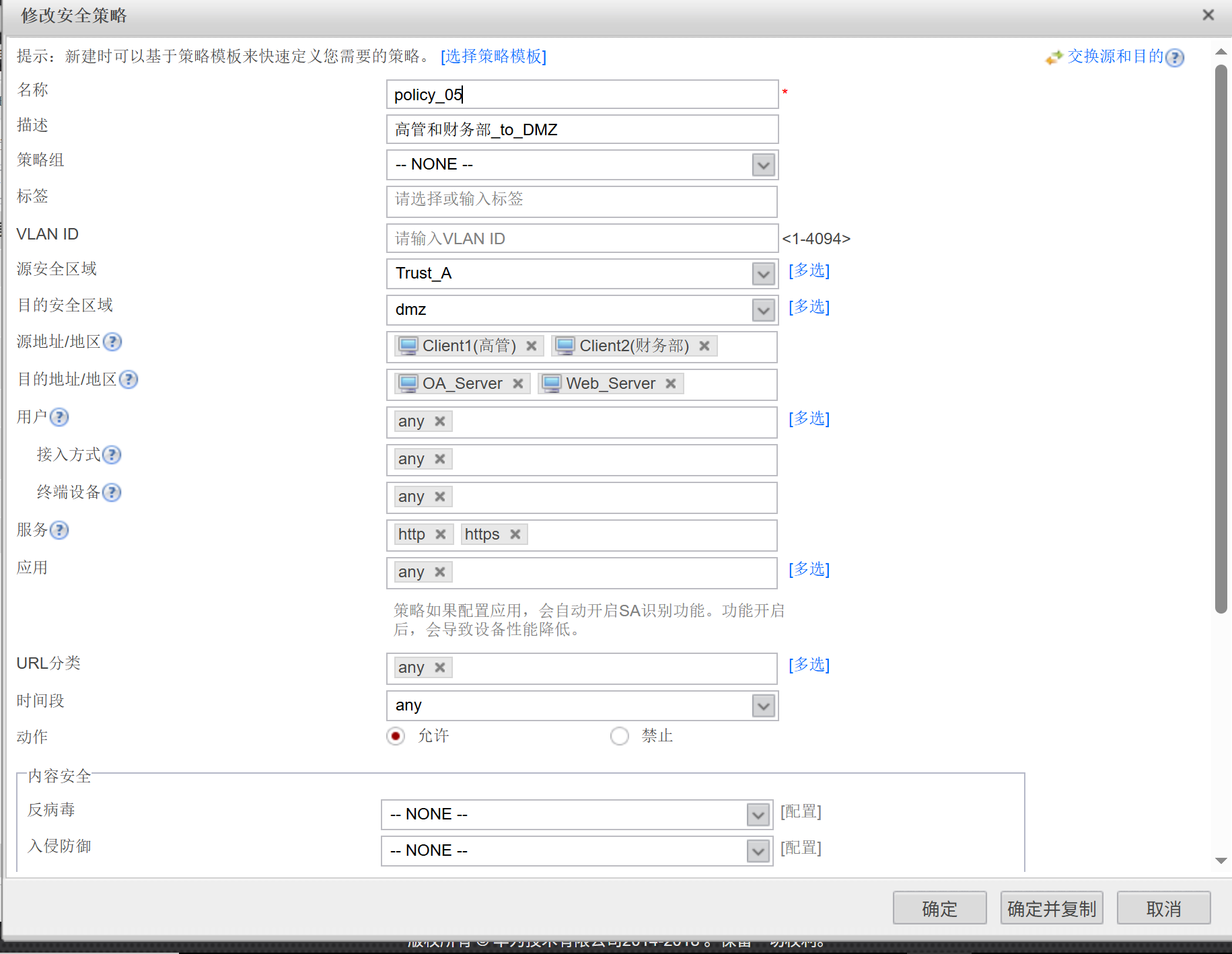

policy_05

policy_06

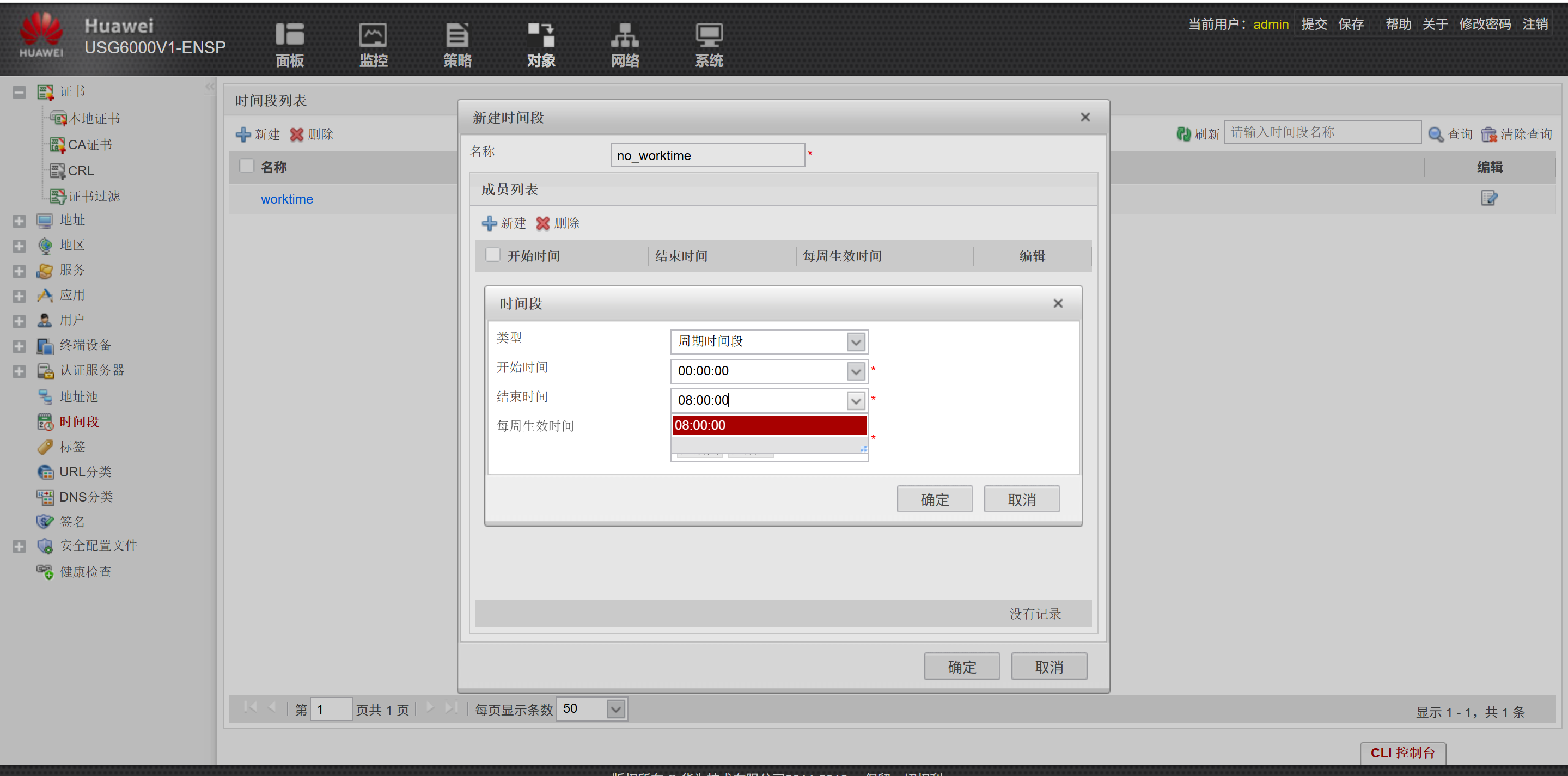

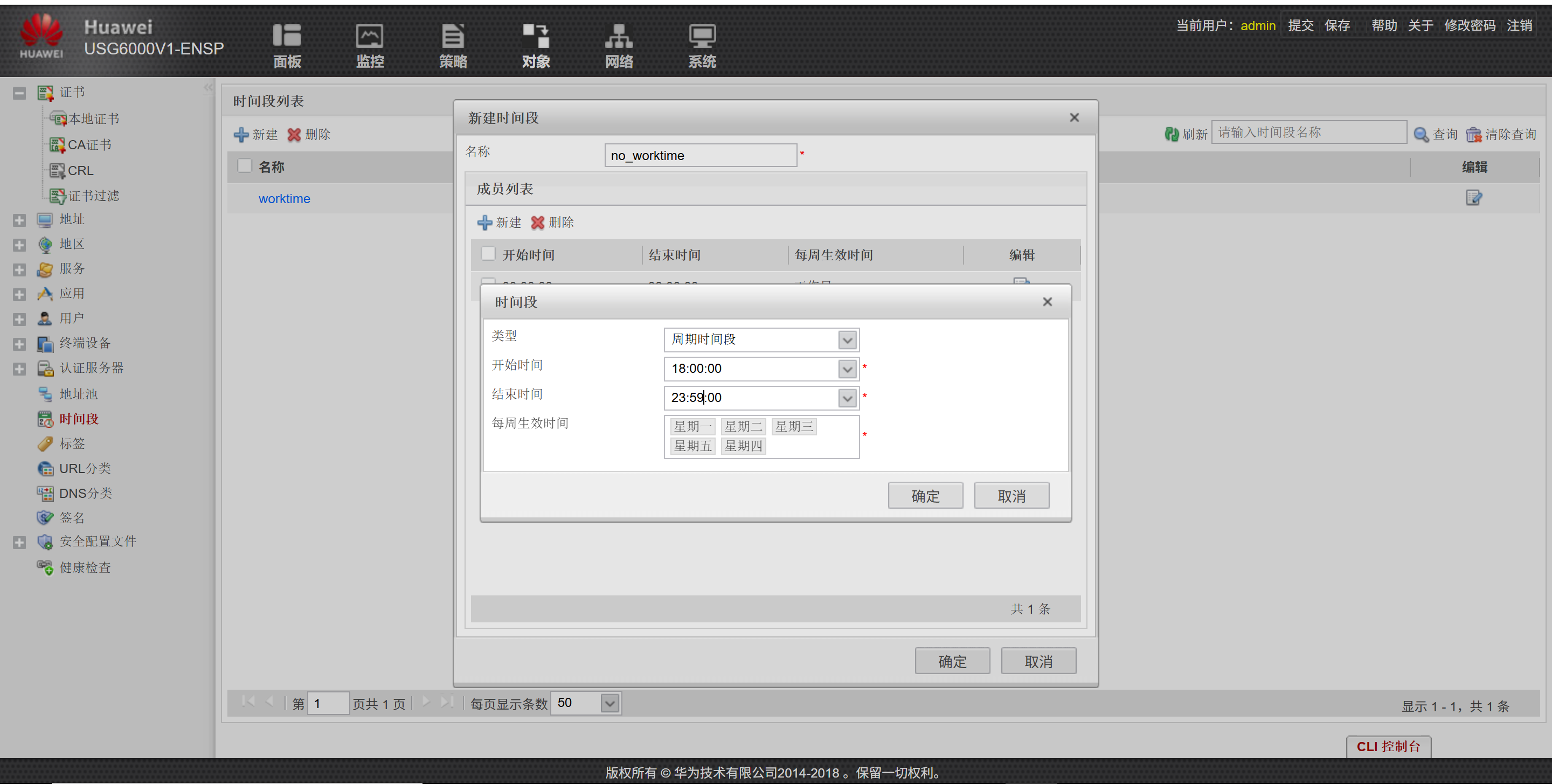

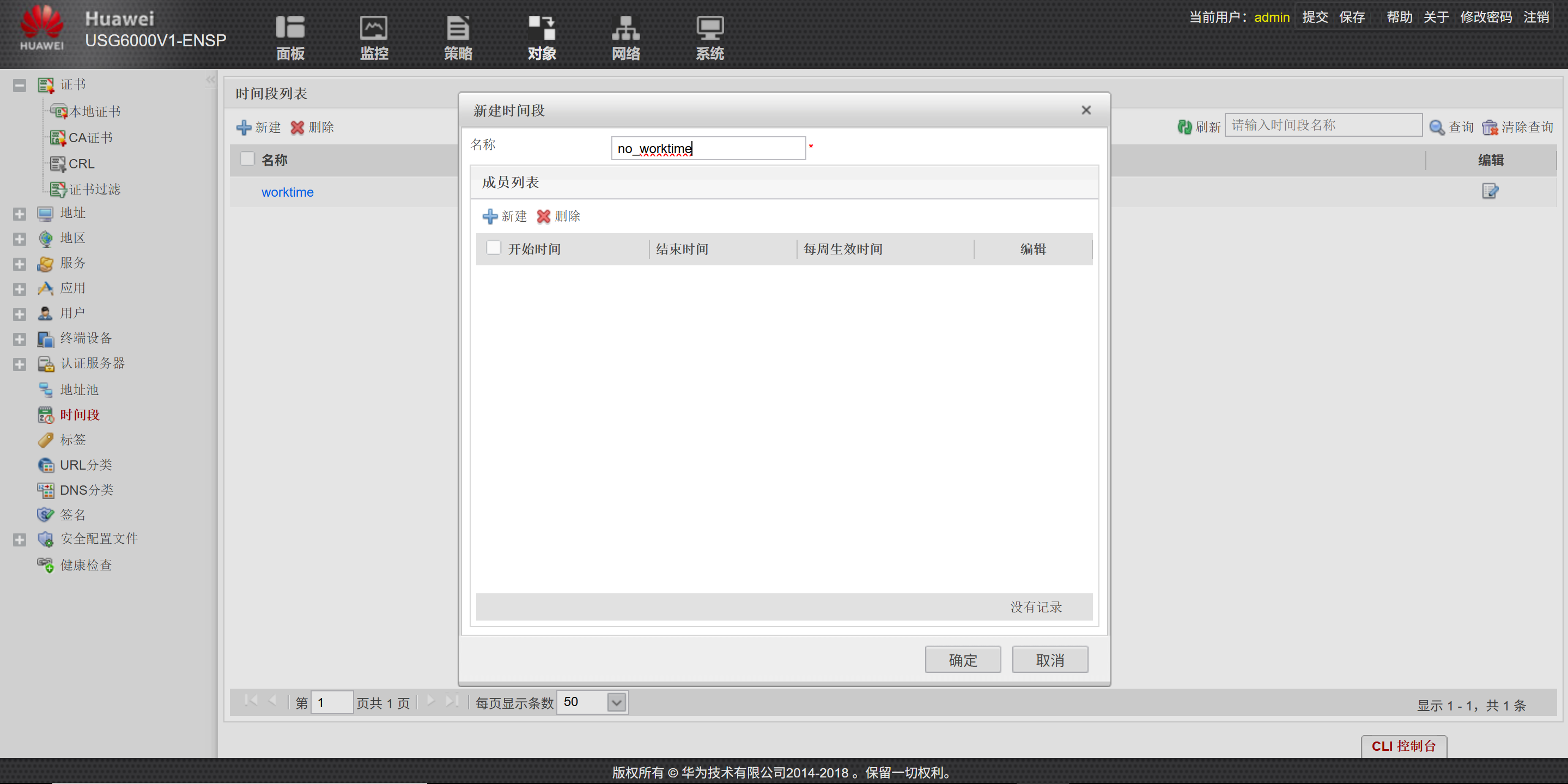

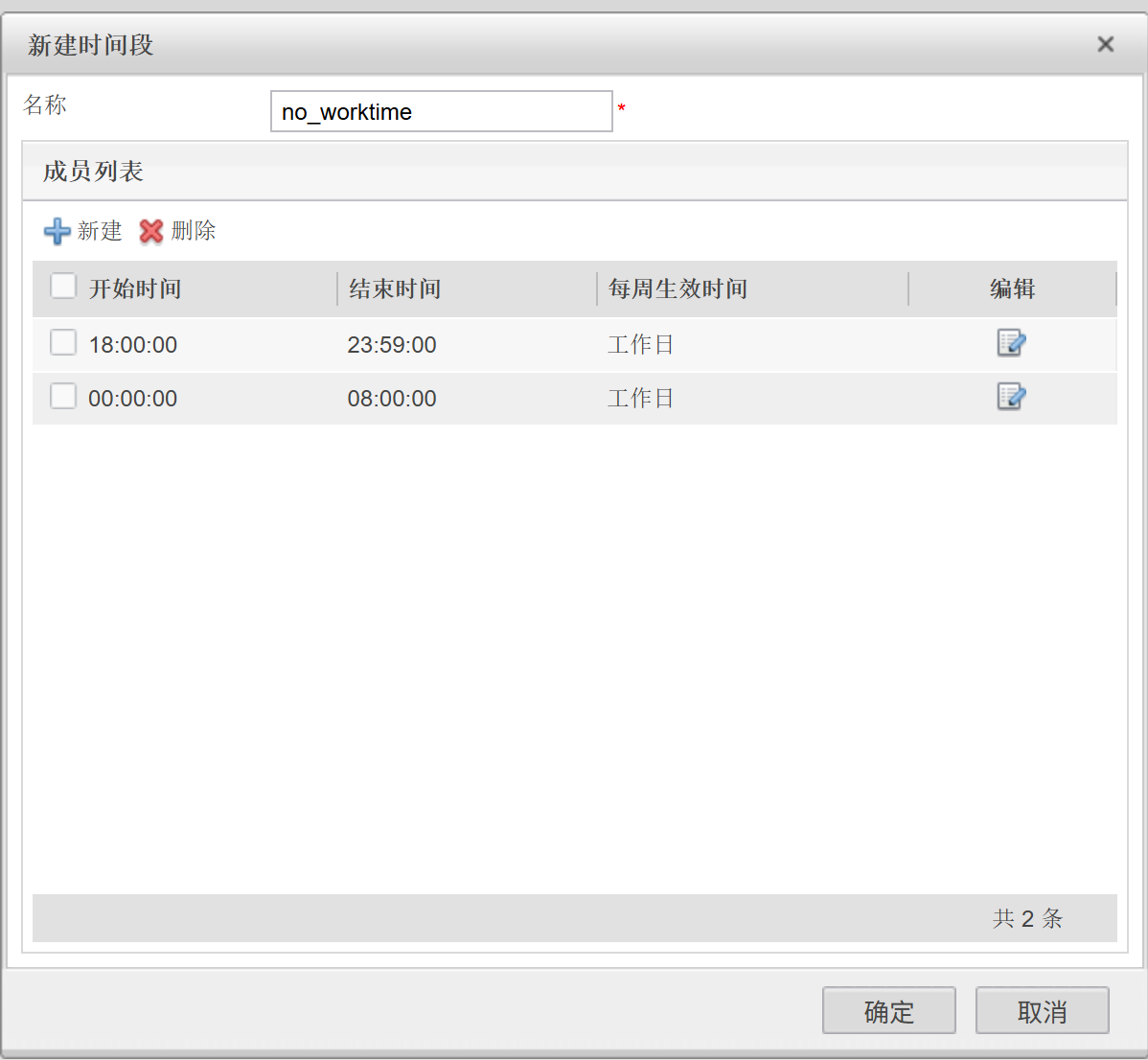

创建时间段

安全策略

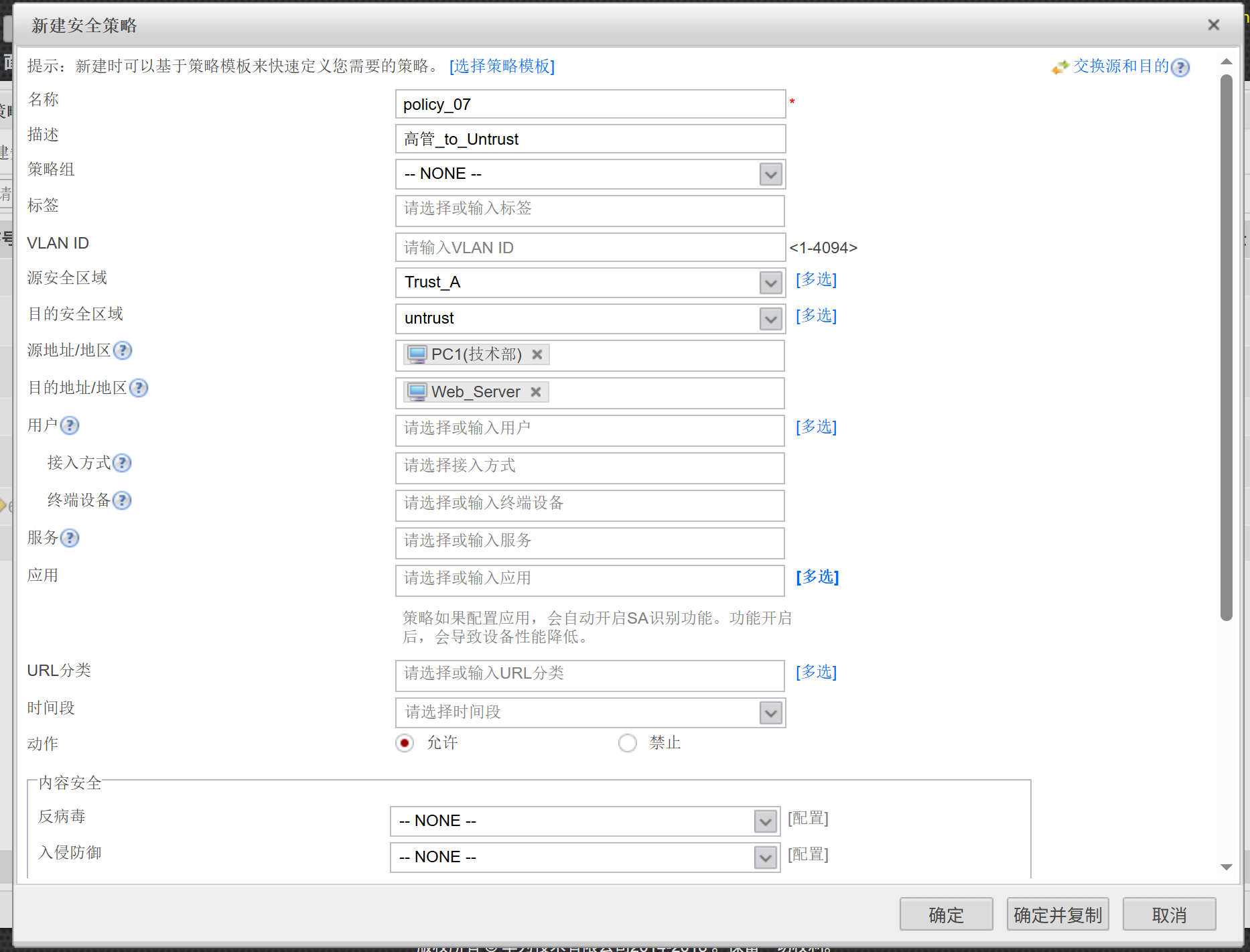

policy_07

policy_08

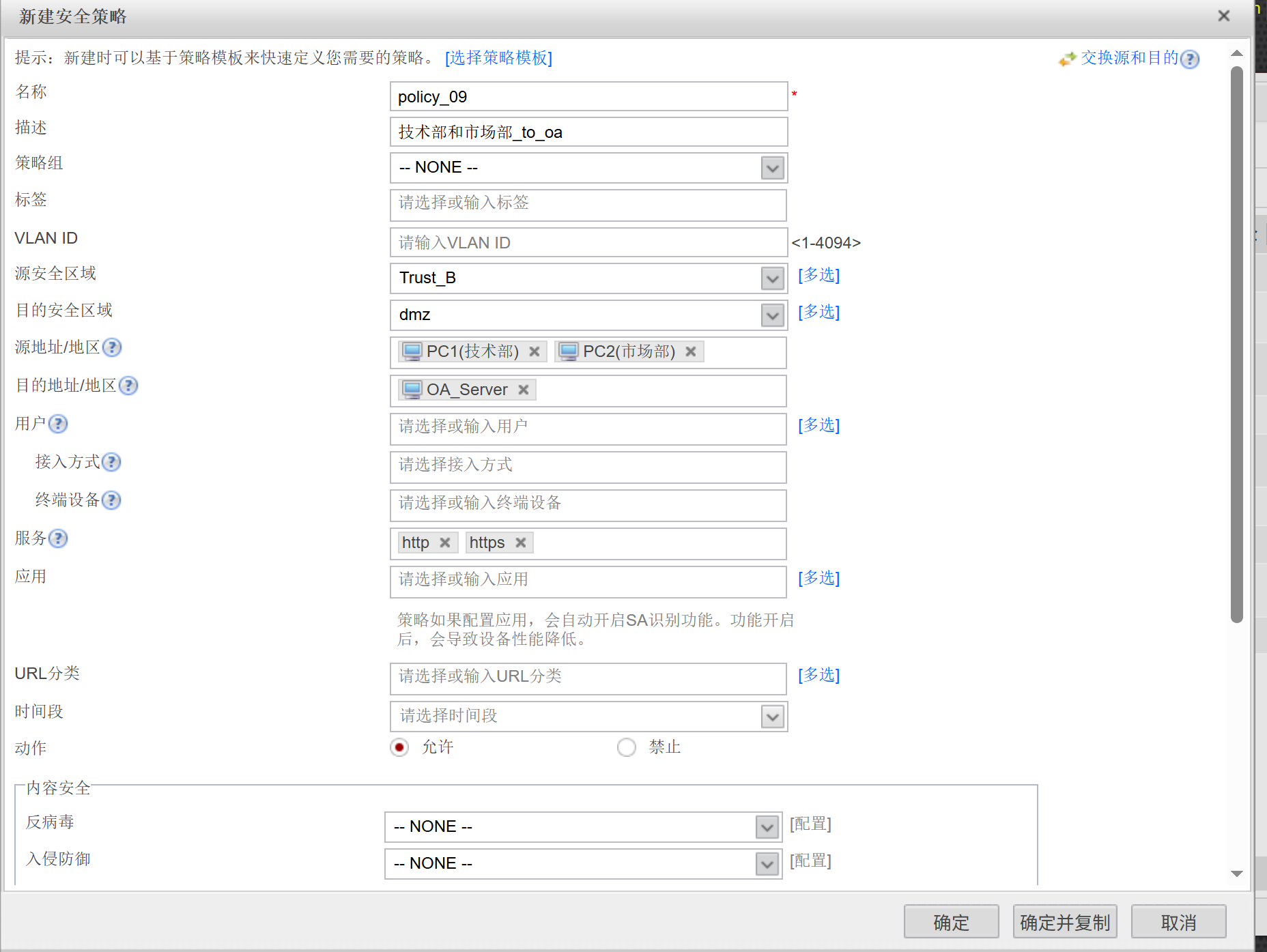

policy_09

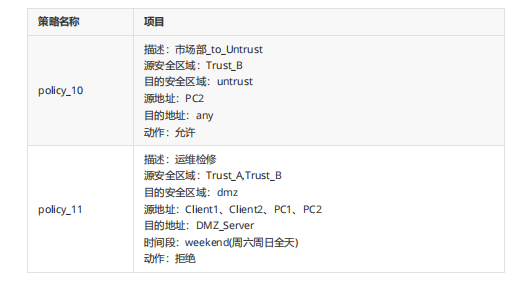

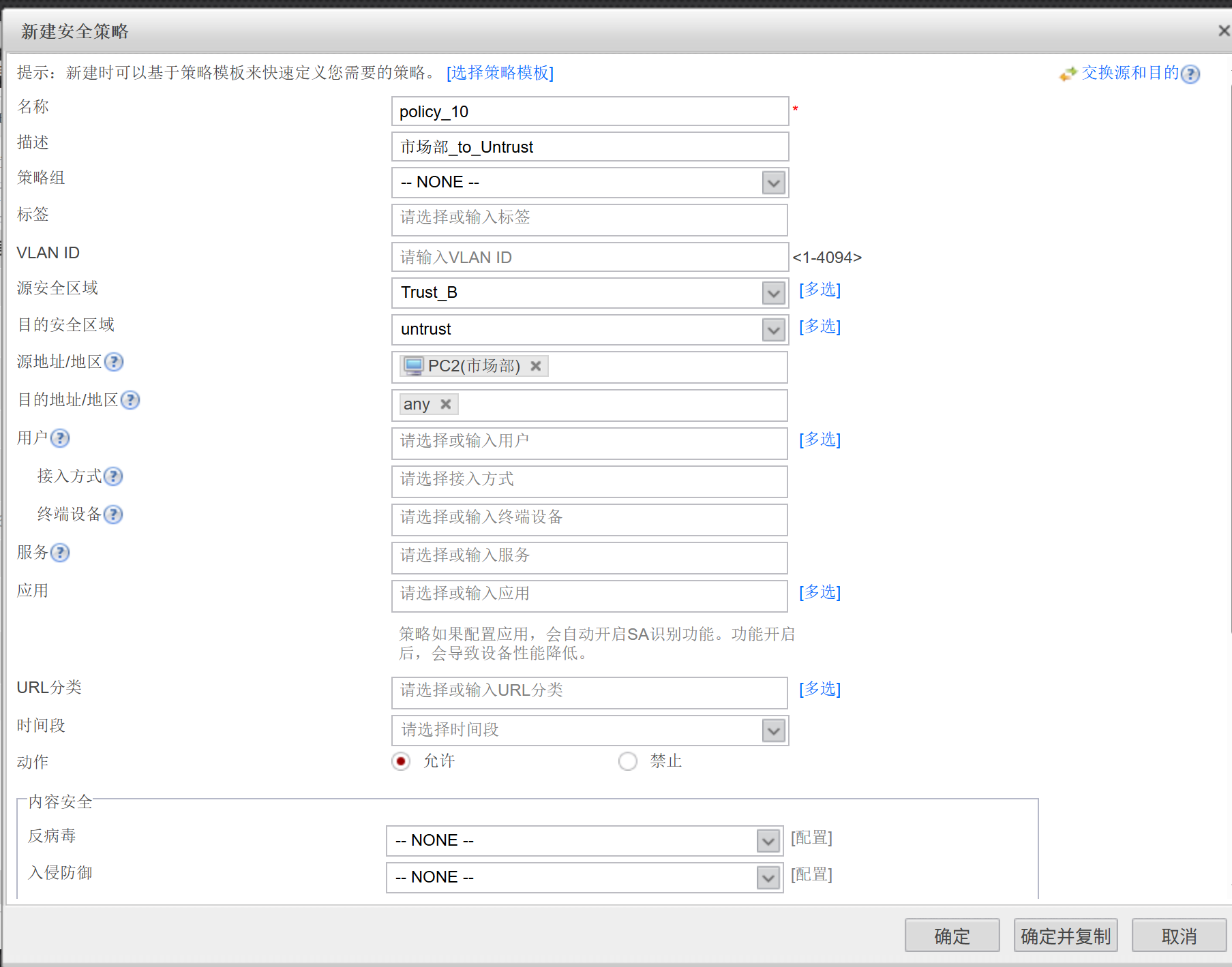

policy_10

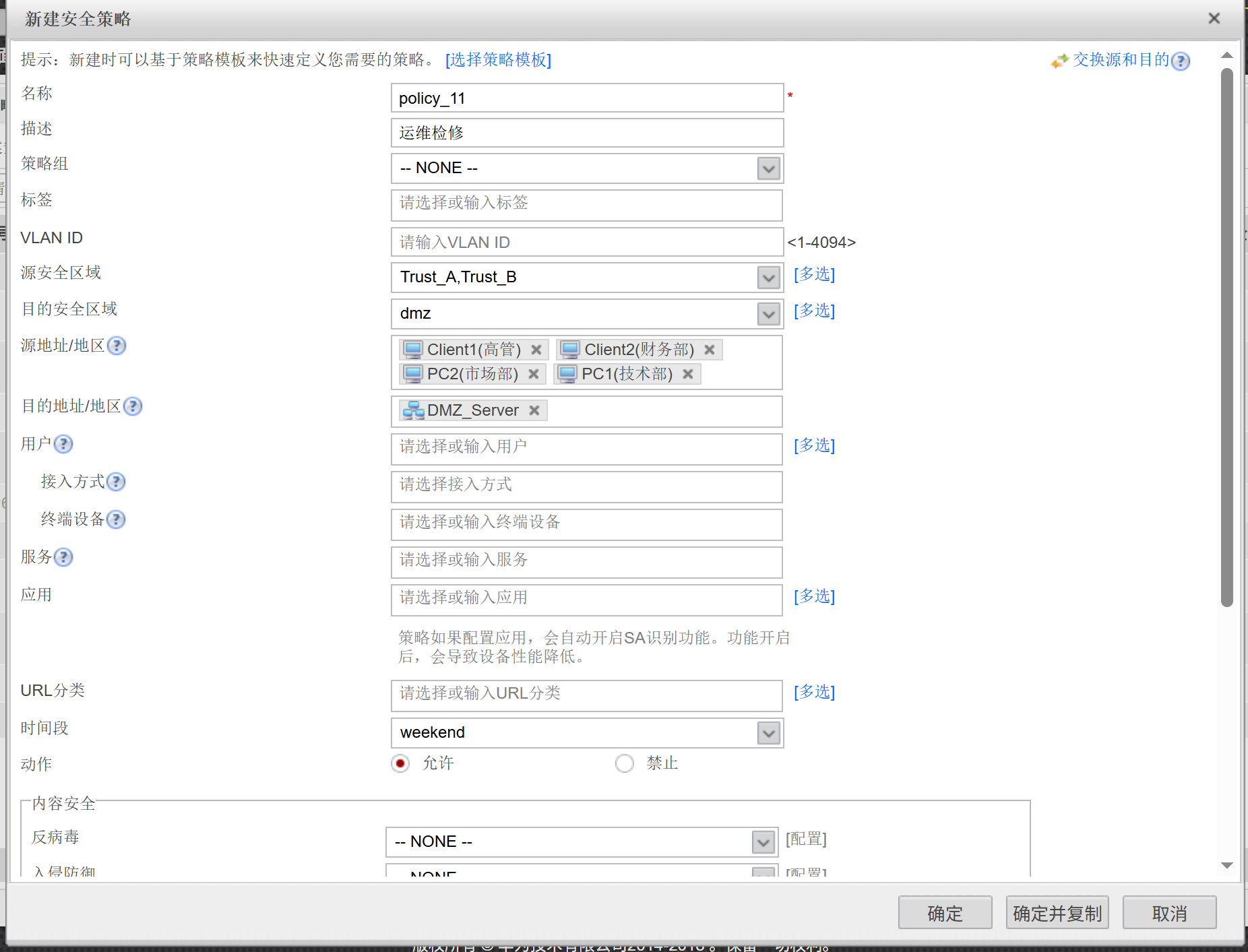

policy_11

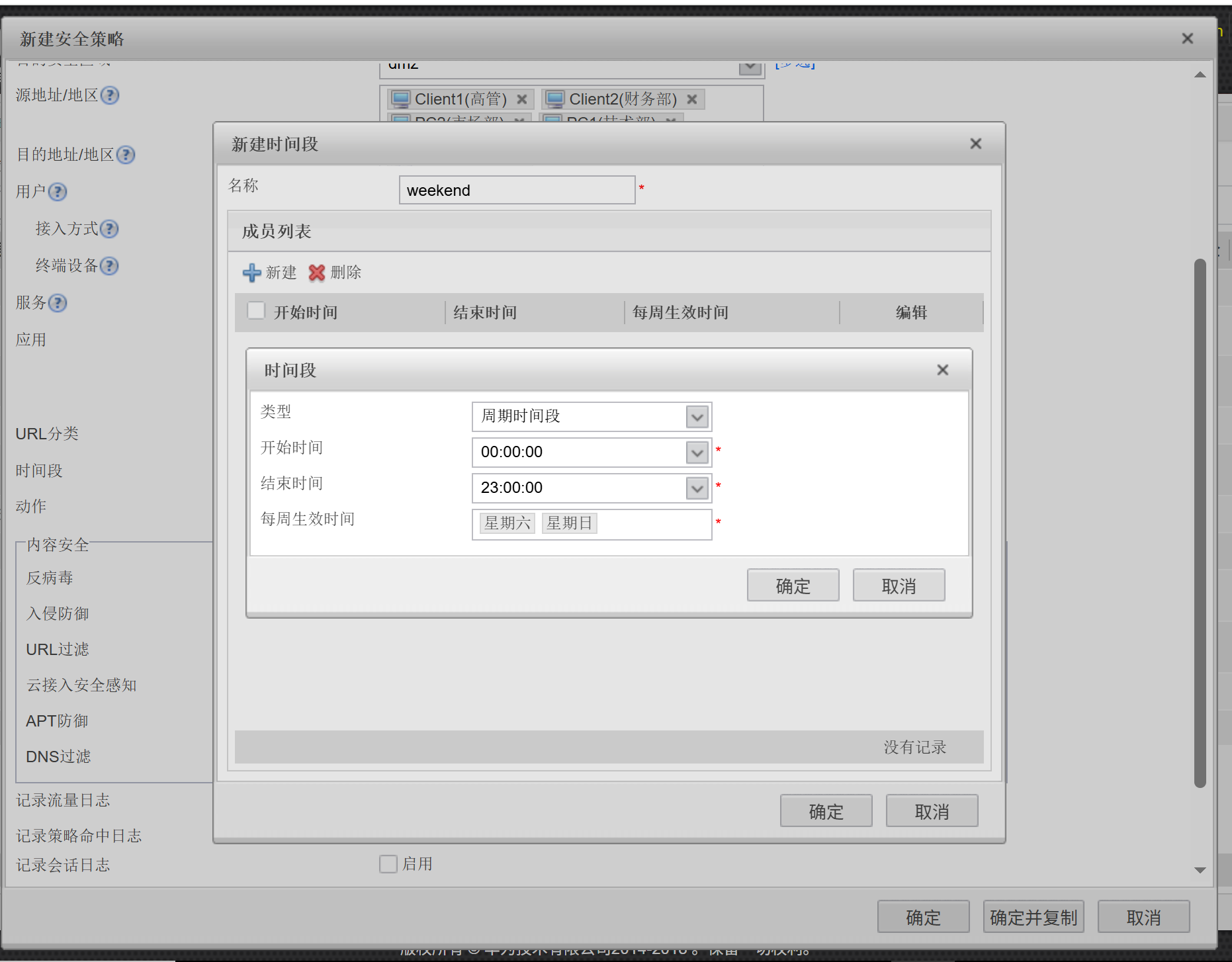

创建时间段

依次配置如下：
