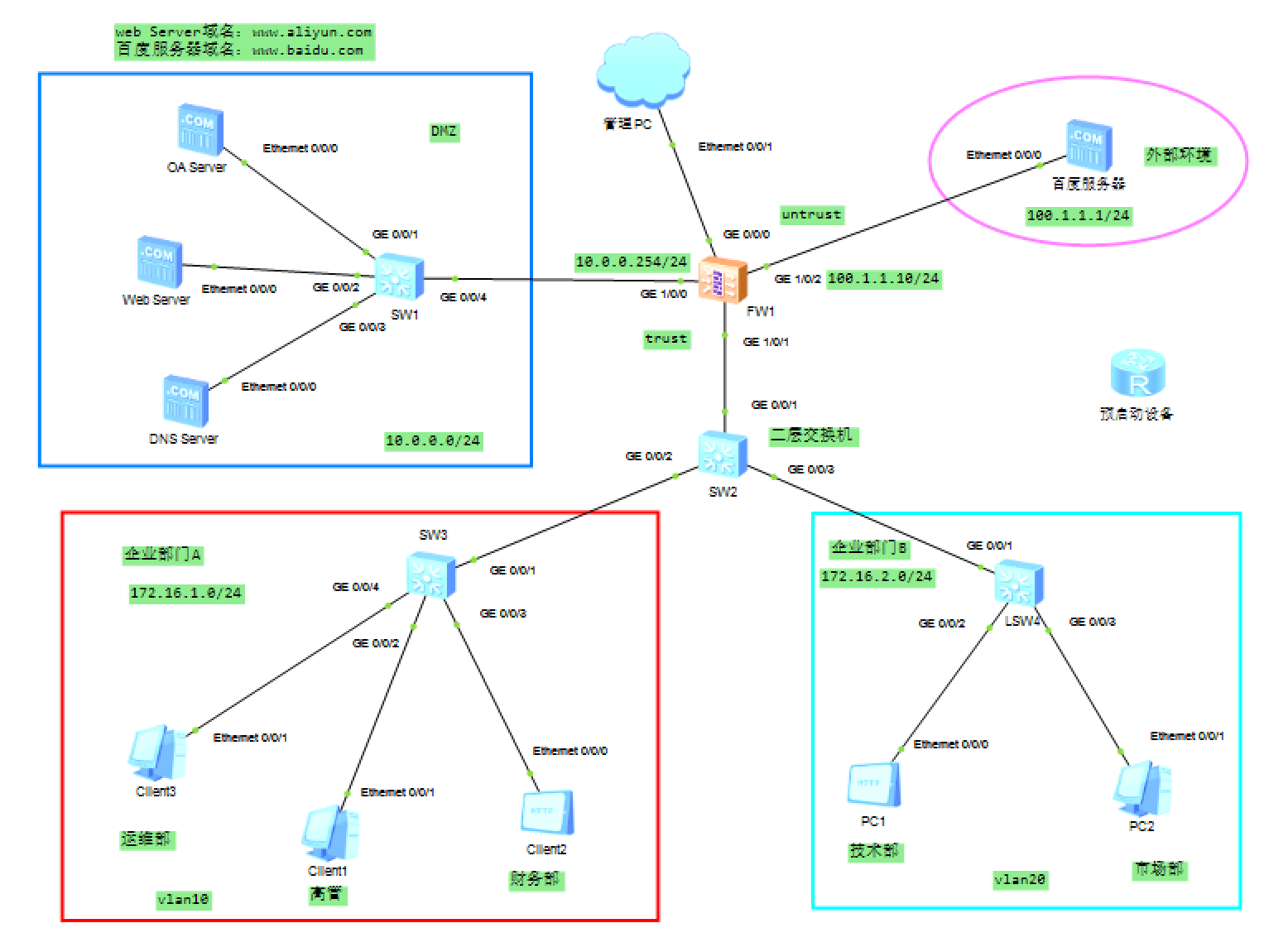

一、拓扑图

在这里插入图片描述

二、实验需求

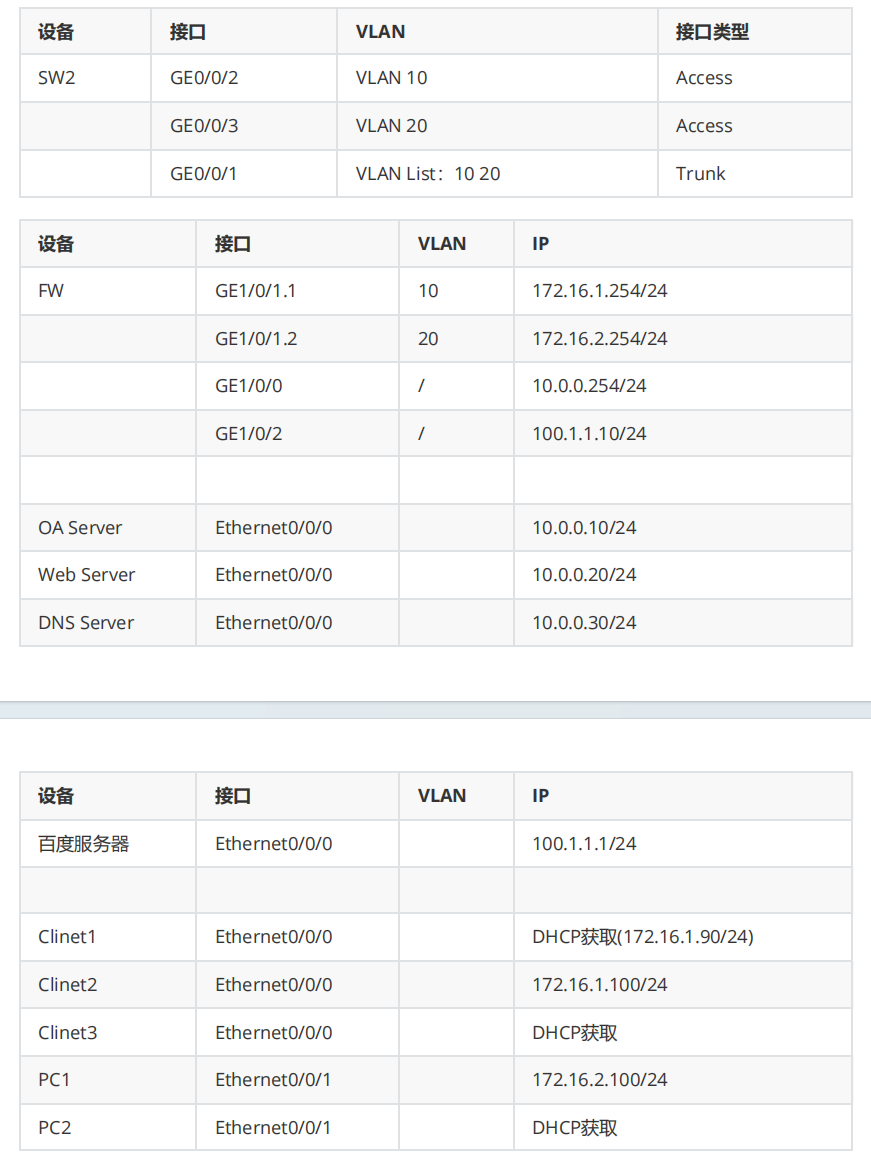

1、基础设备接口与 IP 配置

完成交换机、防火墙、服务器及终端设备的接口与 IP 规划配置，明确设备间网络连通基础。

交换机（SW2）：GE0/0/2 配置为 Access 类型并划入 VLAN 10，GE0/0/3 配置为 Access 类型并划入 VLAN 20，GE0/0/1 配置为 Trunk 类型且允许 VLAN 10 和 VLAN 20 通过。
防火墙（FW）：子接口 GE1/0/1.1 绑定 VLAN 10，配置 IP 172.16.1.254/24；子接口 GE1/0/1.2 绑定 VLAN 20，配置 IP 172.16.2.254/24；物理接口 GE1/0/0 配置 IP 10.0.0.254/24，物理接口 GE1/0/2 配置 IP 100.1.1.10/24。
服务器：OA Server 的 Ethernet0/0/0 接口配置 IP 10.0.0.10/24，Web Server 配置 IP 10.0.0.20/24，DNS Server 配置 IP 10.0.0.30/24，百度服务器配置 IP 100.1.1.1/24。
终端设备：Client1 通过 DHCP 获取固定 IP 172.16.1.90/24，Client2 配置静态 IP 172.16.1.100/24，Client3 通过 DHCP 获取 172.16.1.0/24 网段 IP（需排除 172.16.1.90 和 172.16.1.100）；PC1 配置静态 IP 172.16.2.100/24，PC2 通过 DHCP 获取 172.16.2.0/24 网段 IP（需排除 172.16.2.100）。

2、DHCP 协议配置

在防火墙上启用全局 DHCP 服务，通过独立地址池实现终端 IP 的精准分配与隔离。

开启全局 DHCP 服务，执行dhcp enable命令。
创建两个全局地址池，dhcp-a 对应 172.16.1.0/24 网段，网关为 172.16.1.254，DNS 为 10.0.0.30，供 Client1 和 Client3 使用，其中为 Client1 绑定固定 IP 172.16.1.90；dhcp-b 对应 172.16.2.0/24 网段，网关为 172.16.2.254，DNS 为 10.0.0.30，供 PC2 使用。
在 dhcp-a 中排除 172.16.1.90 和 172.16.1.100，在 dhcp-b 中排除 172.16.2.100，避免静态 IP 与动态分配 IP 冲突。

3、防火墙安全区域配置

划分防火墙安全区域并分配对应优先级，构建区域间访问管控的基础框架。

将防火墙接口 GE1/0/1 划分至 Trust_A 区域，优先级设为 70；接口 GE1/0/1.2 划分至 Trust_B 区域，优先级设为 80。
接口 GE1/0/0 划分至 DMZ 区域，沿用默认优先级；接口 GE1/0/2 划分至 Untrust 区域，沿用默认优先级。

4、防火墙地址组配置

按设备类型与部门归属归类 IP 地址，创建专用地址组，便于后续安全策略统一调用。

创建 DMZ_Server 地址组，包含 OA Server（10.0.0.10/32）、Web Server（10.0.0.20/32）和 DNS Server（10.0.0.30/32），描述为 “DMZ 区域服务器集合”。
创建 Trust_A_address 地址组，包含 Client1（172.16.1.90/32，高管）、Client2（172.16.1.100/32，财务部）、Client3（172.16.1.0/24，运维部，排除 172.16.1.90 和 172.16.1.100）及管理员 PC（172.16.1.10/32），描述为 “部门 A（高管 + 财务 + 运维 + 管理员）地址集合”。
创建 Trust_B_address 地址组，包含 PC1（172.16.2.100/32，技术部）和 PC2（172.16.2.0/24，市场部，排除 172.16.2.100），描述为 “部门 B（技术 + 市场）地址集合”。

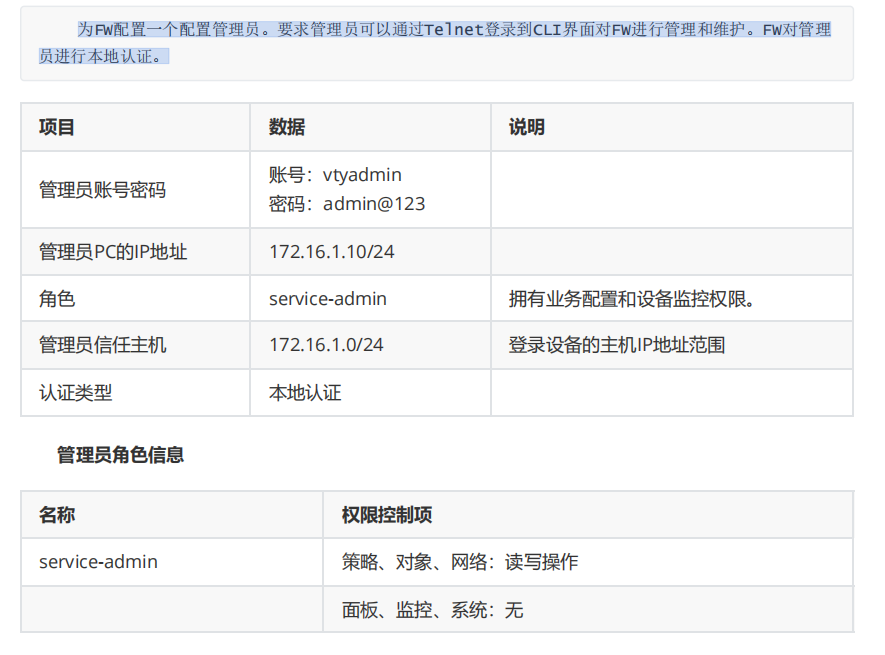

5、管理员配置

配置本地认证管理员账号，支持 Telnet 登录管理，明确登录权限与信任范围。

创建管理员账号vtyadmin，密码设为admin@123，管理员 PC 固定 IP 为 172.16.1.10/24。
分配service-admin角色，授予 “策略、对象、网络” 相关的读写权限，限制 “面板、监控、系统” 相关权限。
仅允许 172.16.1.0/24 网段主机通过 Telnet 登录，采用本地认证方式。
启用防火墙 Telnet 服务，配置user-interface vty 0 4的入方向协议为 Telnet。

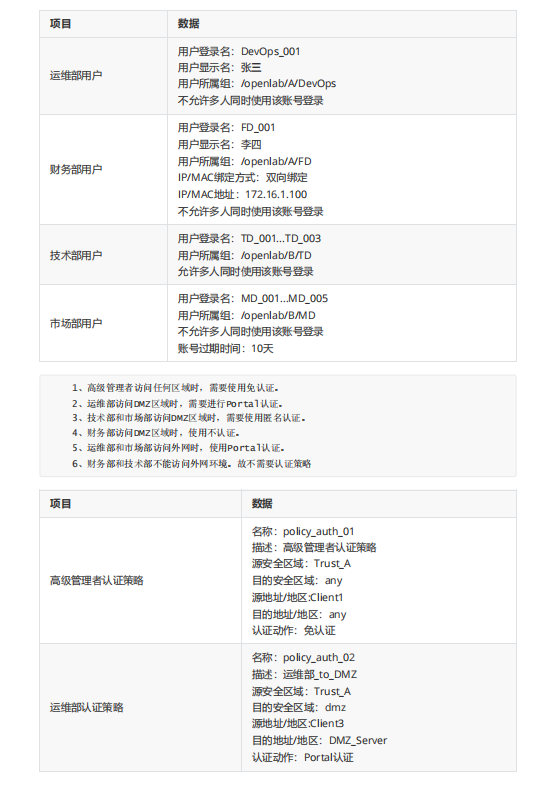

6、用户认证配置

搭建分级组织架构与用户组，配置差异化认证策略，实现精准的访问权限管控。

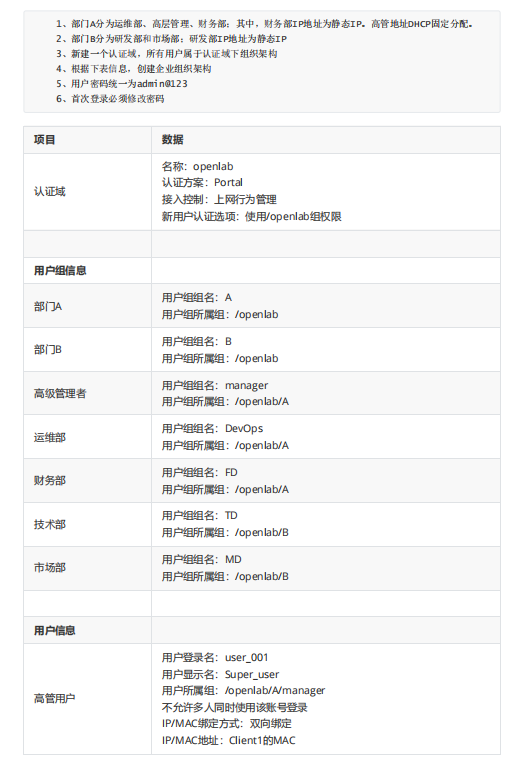

1. 组织架构与用户配置

创建名为openlab的认证域，采用 Portal 认证方案，接入控制设为上网行为管理，新用户默认使用/openlab组权限。
构建用户组层级，/openlab下分设 A 组（部门 A）和 B 组（部门 B）；A 组下包含 manager（高管）、DevOps（运维）、FD（财务）子组，B 组下包含 TD（技术）、MD（市场）子组。
配置各部门用户账号，统一初始密码为admin@123，首次登录需强制修改密码。高管用户user_001（所属/openlab/A/manager）需绑定 Client1 的 IP 与 MAC 地址，不允许多人同时登录；运维用户DevOps_001（所属/openlab/A/DevOps）不允许多人同时登录；财务用户FD_001（所属/openlab/A/FD）需绑定 IP 172.16.1.100 与对应 MAC 地址，不允许多人同时登录；技术用户TD_001TD_003（所属/openlab/B/TD）允许多人同时登录；市场用户MD_001MD_005（所属/openlab/B/MD）不允许多人同时登录，账号有效期设为 10 天。

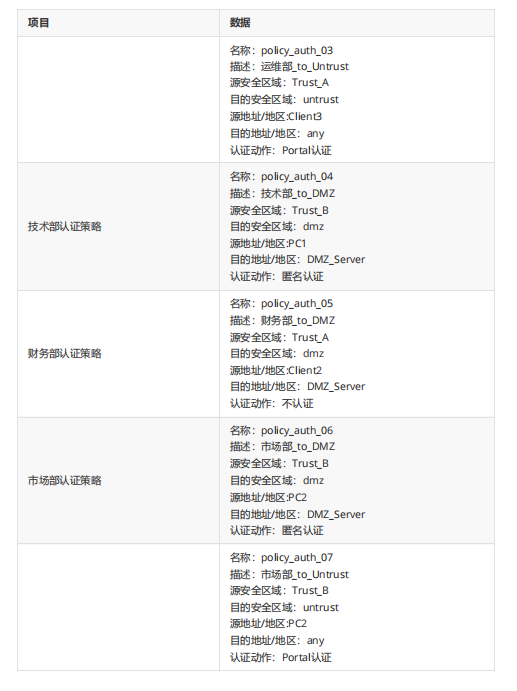

2. 差异化认证策略

按 “部门 - 访问区域” 匹配认证动作，限制特定部门外网访问权限。

高管（Client1）从 Trust_A 区域访问任意区域，执行免认证动作。
运维（Client3）从 Trust_A 区域访问 DMZ 区域和 Untrust 区域，均执行 Portal 认证动作。
技术部（PC1）从 Trust_B 区域访问 DMZ 区域，执行匿名认证动作；禁止技术部访问外网。
财务部（Client2）从 Trust_A 区域访问 DMZ 区域，执行不认证动作；禁止财务部访问外网。
市场部（PC2）从 Trust_B 区域访问 DMZ 区域执行匿名认证动作，访问 Untrust 区域执行 Portal 认证动作。

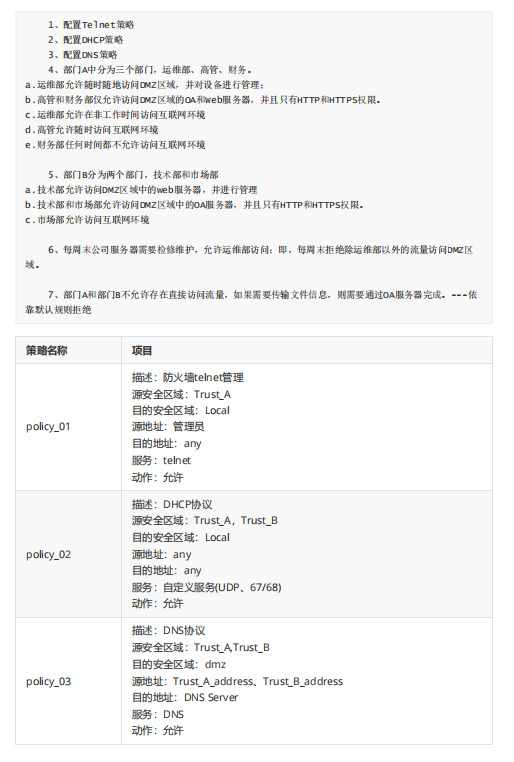

7、安全策略配置

遵循 “最小权限” 原则，配置 11 条安全策略，覆盖管理访问、协议保障、部门权限控制及时间限制。

允许管理员从 Trust_A 区域通过 Telnet 服务访问防火墙 Local 区域，保障设备管理权限。
允许 Trust_A 和 Trust_B 区域终端通过 UDP 67/68 端口（DHCP 协议）访问防火墙 Local 区域，确保 IP 正常分配。
允许 Trust_A 和 Trust_B 区域终端访问 DMZ 区域的 DNS Server，支持域名解析功能。
允许运维部（Client3）从 Trust_A 区域全权限访问 DMZ 区域服务器。
仅允许高管（Client1）和财务部（Client2）从 Trust_A 区域通过 HTTP/HTTPS 服务访问 DMZ 区域的 OA Server 和 Web Server。
允许运维部（Client3）在非工作时间（工作日 0-8 点、18-23 点）从 Trust_A 区域访问 Untrust 区域（外网）。
允许高管（Client1）从 Trust_A 区域随时访问 Untrust 区域（外网）。
允许技术部（PC1）从 Trust_B 区域访问 DMZ 区域的 Web Server。
仅允许技术部（PC1）和市场部（PC2）从 Trust_B 区域通过 HTTP/HTTPS 服务访问 DMZ 区域的 OA Server。
允许市场部（PC2）从 Trust_B 区域访问 Untrust 区域（外网）。

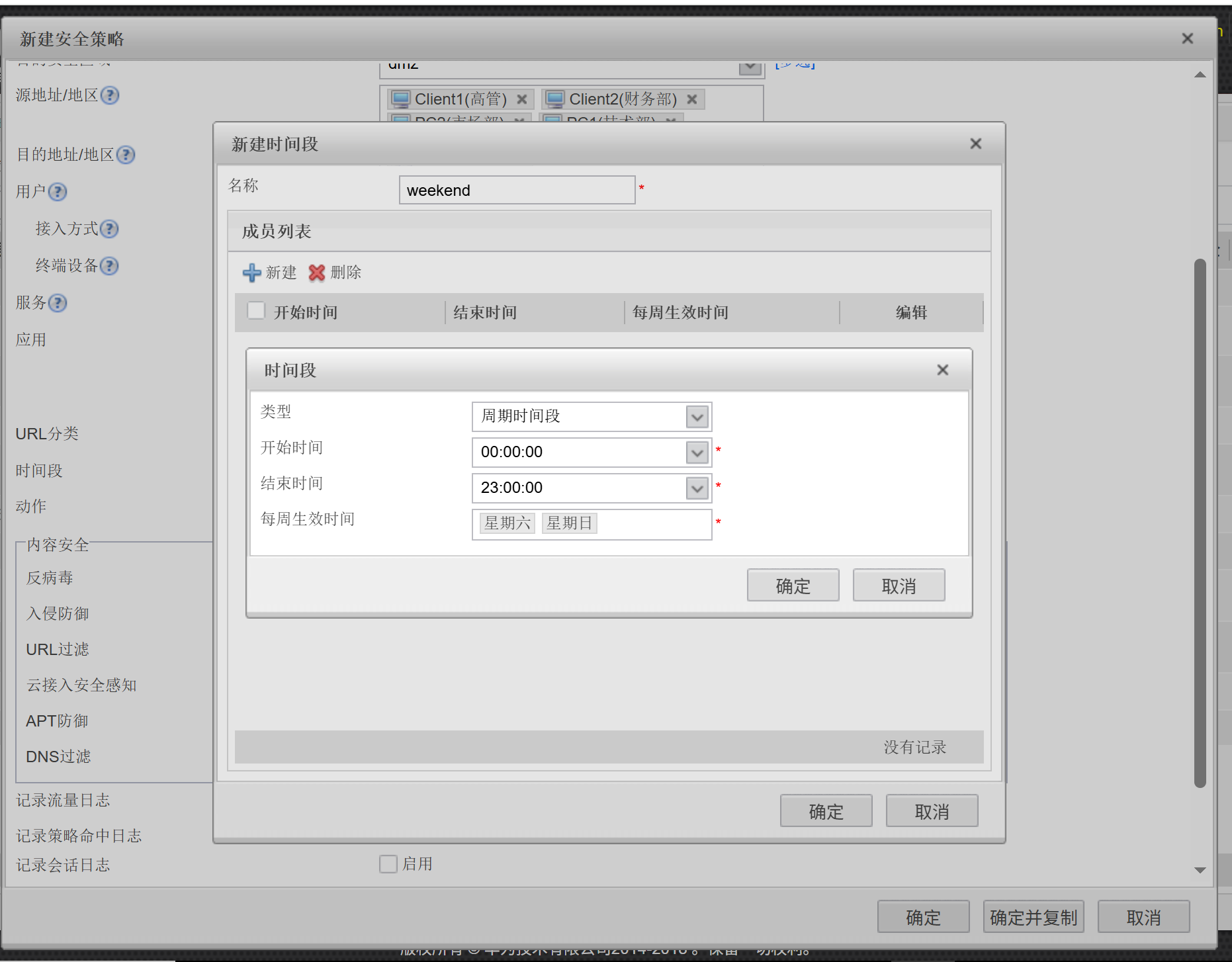

周末（周六、周日）期间，禁止高管、财务部、技术部、市场部等非运维部门从 Trust_A 和 Trust_B 区域访问 DMZ 区域，仅保留运维部检修权限。
依赖默认规则限制部门 A 与部门 B 之间的直接访问，需通过 OA 服务器传递文件。

三、实验步骤

1、根据要求完成实验配置

在这里插入图片描述
1.配置SW2

[Huawei]sys
[Huawei]sysname SW2

[SW2]vlan 10
[SW2-vlan10]q
[SW2]vlan 20
[SW2-vlan20]q

[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 10

[SW2]int g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 20

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

2.配置fw

FW:
========== 配置子接口GE1/0/1.1（VLAN 10） ==========
interface GigabitEthernet 1/0/1.1
  # 配置VLAN封装（防火墙子接口需用vlan-type dot1q）
  vlan-type dot1q 10
  ip address 172.16.1.254 255.255.255.0
quit

========== 配置子接口GE1/0/1.2（VLAN 20） ==========
interface GigabitEthernet 1/0/1.2
  vlan-type dot1q 20
  ip address 172.16.2.254 255.255.255.0
quit

========== 配置物理接口GE1/0/0（无VLAN） ==========
interface GigabitEthernet 1/0/0
  ip address 10.0.0.254 255.255.255.0
quit

========== 配置物理接口GE1/0/2（无VLAN） ==========
interface GigabitEthernet 1/0/2
  ip address 100.1.1.10 255.255.255.0
quit

========== 验证配置 ==========
display ip interface brief  # 查看接口IP与状态
display current-configuration interface GigabitEthernet 1/0/1.1  # 查看子接口详细配置
display current-configuration interface GigabitEthernet 1/0/1.2
display current-configuration interface GigabitEthernet 1/0/0
display current-configuration interface GigabitEthernet 1/0/2

在这里插入图片描述
3.配置OA Server、web Server、DNS Server、配置百度服务器、配置Client 2、配置PC1

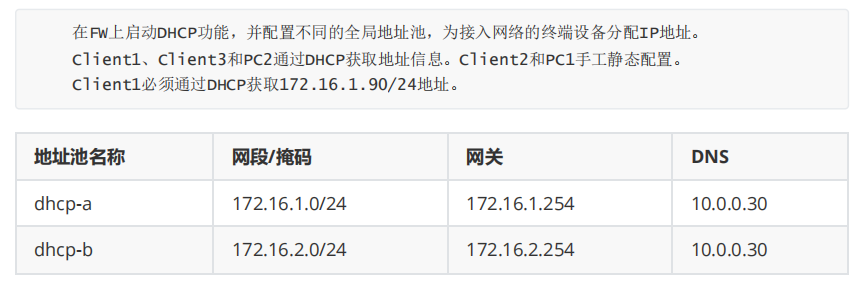

2、配置DHCP协议

在这里插入图片描述

FW:
dhcp enable #开启全局DHCP服务（基础前提）

[FW1]ip pool dhcp-a # 创建地址池
Info: It is successful to create an IP address pool.
[FW1-ip-pool-dhcp-a]gateway-list 172.16.1.254	 # 配置网关（对应子接口GE1/0/1.1的IP）
[FW1-ip-pool-dhcp-a]network 172.16.1.0 mask 255.255.255.0 # 配置地址池网段（部门A：172.16.1.0/24）
[FW1-ip-pool-dhcp-a]dns-list 10.0.0.30 # 配置DNS服务器地址（实验中DNS Server的IP：10.0.0.30）
[FW1-ip-pool-dhcp-a]excluded-ip-address 172.16.1.100  # 排除静态IP：Client2（172.16.1.100）
[FW1-ip-pool-dhcp-a]static-bind ip-address 172.16.1.90 mac-address 5489-9863-1
C0D # 为高管终端Client1绑定固定IP（需替换为实际MAC地址）

[FW1]int g1/0/1.1  # 绑定dhcp-a到部门A的子接口GE1/0/1.1
[FW1-GigabitEthernet1/0/1.1]dhcp select global  # 启用全局地址池分配（而非接口本地池）


FW:
lease day 7 hour 0 minute 0  # dhcp-a和dhcp-b配置IP租期（可选，默认1天，这里设为7天）
[FW1-ip-pool-dhcp-a]undo static-bind ip-address 172.16.1.90 #华为防火墙删除DHCP静态绑定的命令不需要同时指定IP和MAC，正确格式只需保留static-bind ip-address即可。



[FW1]ip pool dhcp-b
Info: It is successful to create an IP address pool.
[FW1-ip-pool-dhcp-b]network 172.16.2.0 mask 255.255.255.0
[FW1-ip-pool-dhcp-b]gateway-list 172.16.2.254
[FW1-ip-pool-dhcp-b]dns-list 10.0.0.30
[FW1-ip-pool-dhcp-b]excluded-ip-address 172.16.2.100
[FW1-ip-pool-dhcp-b]q
[FW1]int g1/0/1.2
[FW1-GigabitEthernet1/0/1.2]dhcp select global




FW:

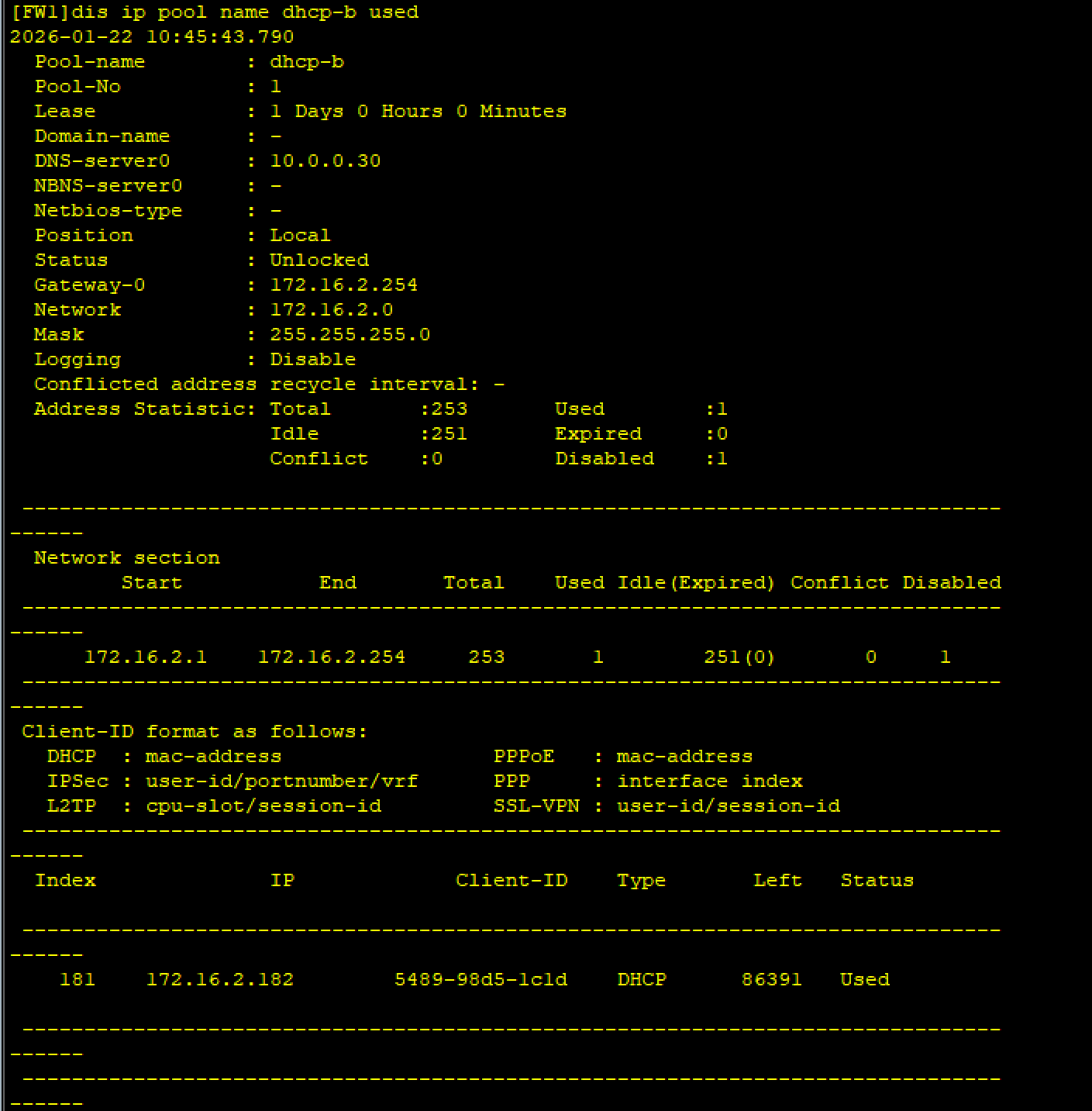

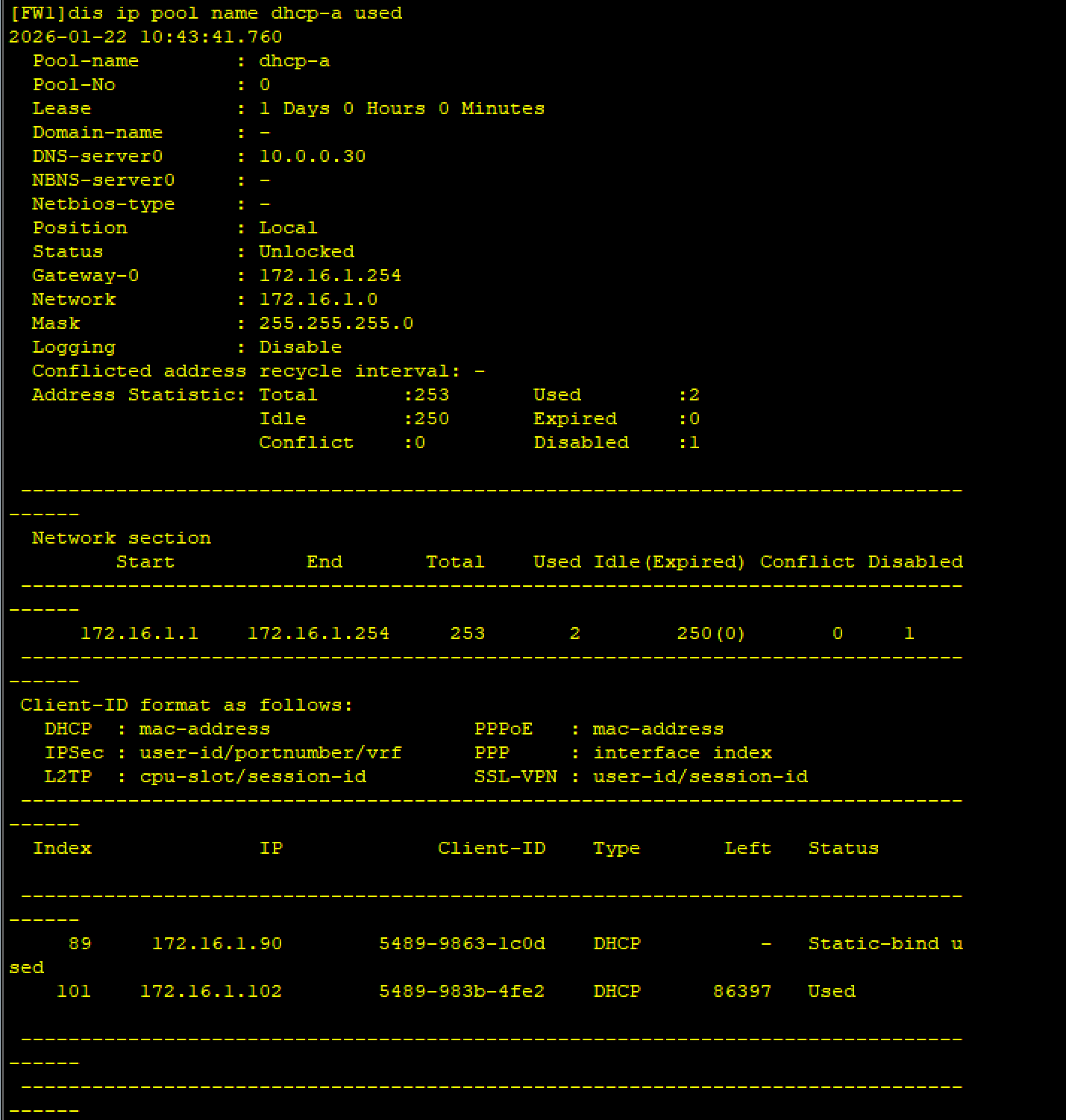

display ip pool name dhcp-a used # 1. 查看指定地址池的已分配地址（以dhcp-a为例）
display ip pool all used # 2. 查看所有全局地址池的已分配地址

在这里插入图片描述
在这里插入图片描述

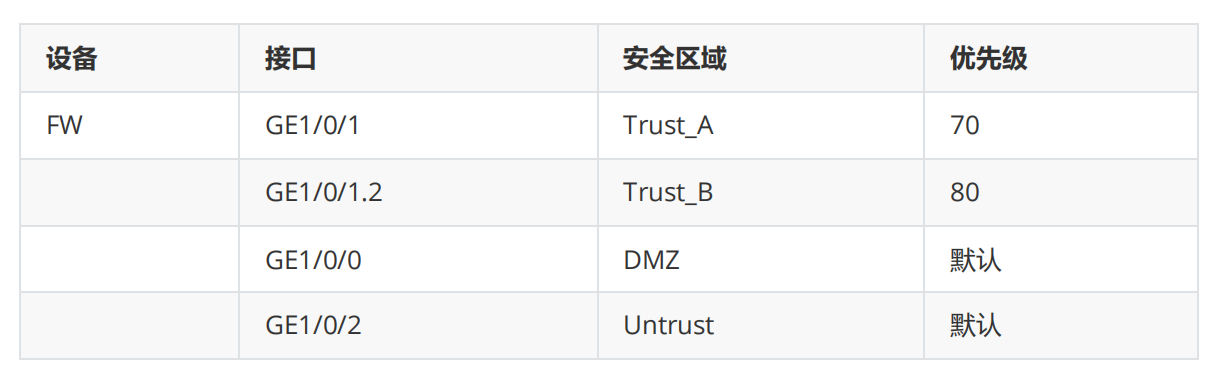

3、防火墙安全区域配置

在这里插入图片描述

FW:
firewall zone name Trust_A
set priority 70
add interface GigabitEthernet 1/0/1

firewall zone name Trust_B
set priority 80
add interface GigabitEthernet 1/0/1.2

firewall zone dmz
 add interface GigabitEthernet 1/0/0

firewall zone untrust
 add interface GigabitEthernet 1/0/2

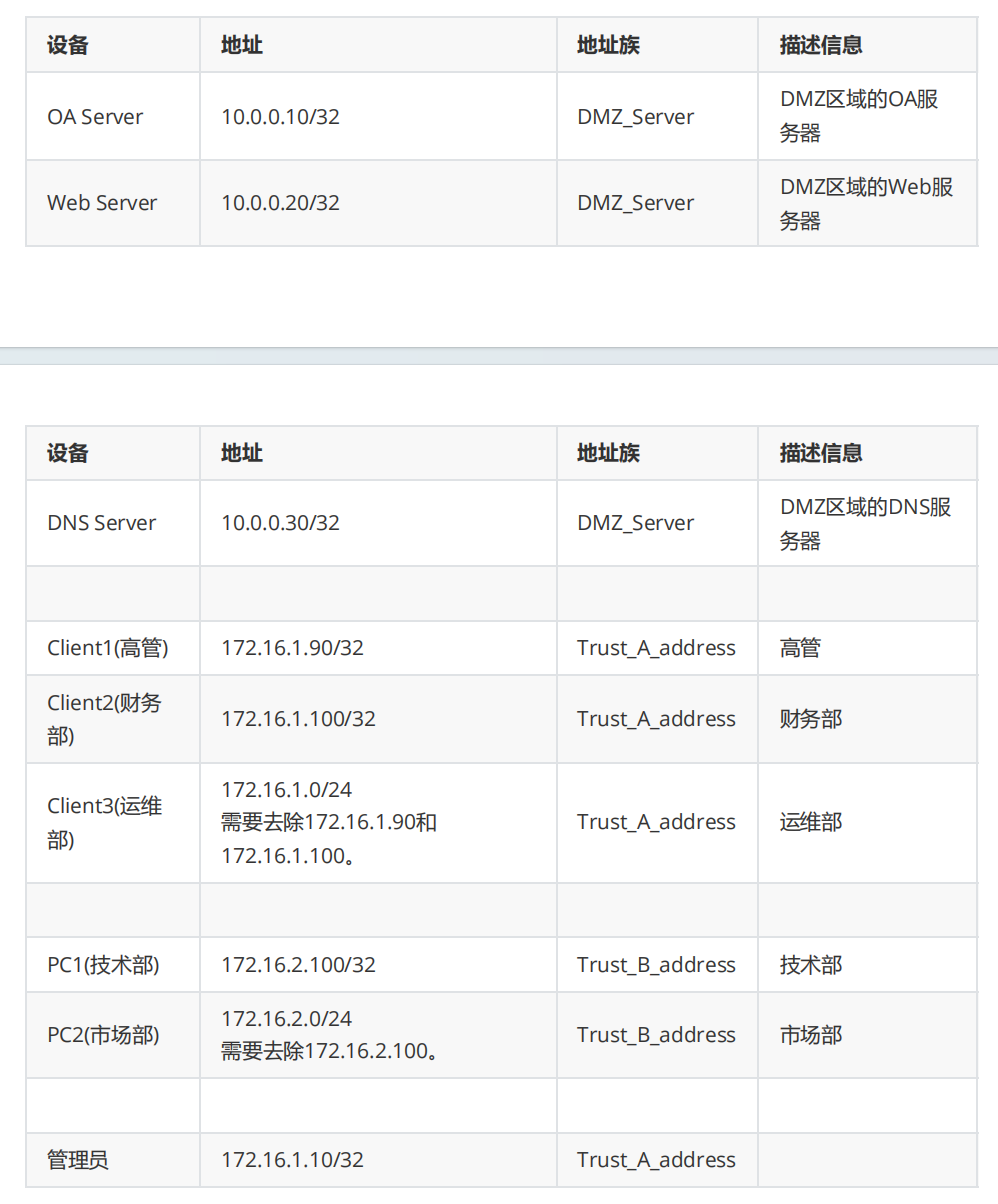

4、防火墙地址组信息

在这里插入图片描述

# 进入系统视图
<FW1> system-view
[FW1]

# 第一步：创建DMZ_Server地址组
[FW1] ip address-set DMZ_Server type object
[FW1-object-address-set-DMZ_Server] address 10.0.0.10 mask 32  # OA_Server
[FW1-object-address-set-DMZ_Server] address 10.0.0.20 mask 32  # Web_Server
[FW1-object-address-set-DMZ_Server] address 10.0.0.30 mask 32  # DNS_Server
[FW1-object-address-set-DMZ_Server] quit

# 第二步：创建Trust_A_address地址组
[FW1] ip address-set Trust_A_address type object
[FW1-object-address-set-Trust_A_address] address 172.16.1.90 mask 32   # Client1
[FW1-object-address-set-Trust_A_address] address 172.16.1.100 mask 32  # Client2
[FW1-object-address-set-Trust_A_address] address 172.16.1.0 mask 24    # Client3
[FW1-object-address-set-Trust_A_address] address 172.16.1.10 mask 32   # 管理员
[FW1-object-address-set-Trust_A_address] quit

#  第三步：创建Trust_B_address地址组
[FW1] ip address-set Trust_B_address type object
[FW1-object-address-set-Trust_B_address] address 172.16.2.100 mask 32  # PC1
[FW1-object-address-set-Trust_B_address] address 172.16.2.0 mask 24    # PC2
[FW1-object-address-set-Trust_B_address] quit

# ========== 验证配置（确认所有IP已添加） ==========
[FW1] display ip address-set DMZ_Server
[FW1] display ip address-set Trust_A_address

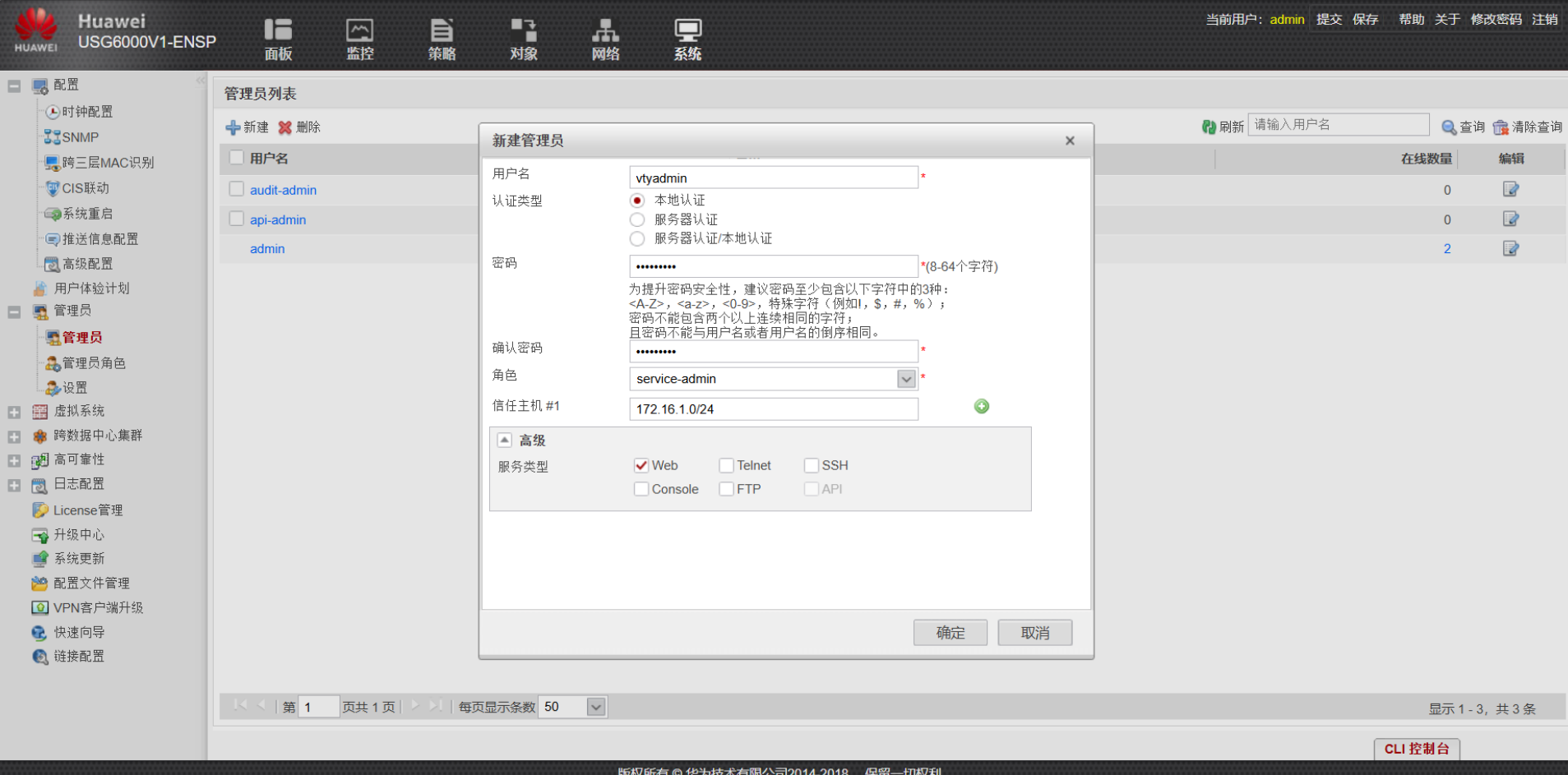

5、管理员配置

在这里插入图片描述
打开telnet服务

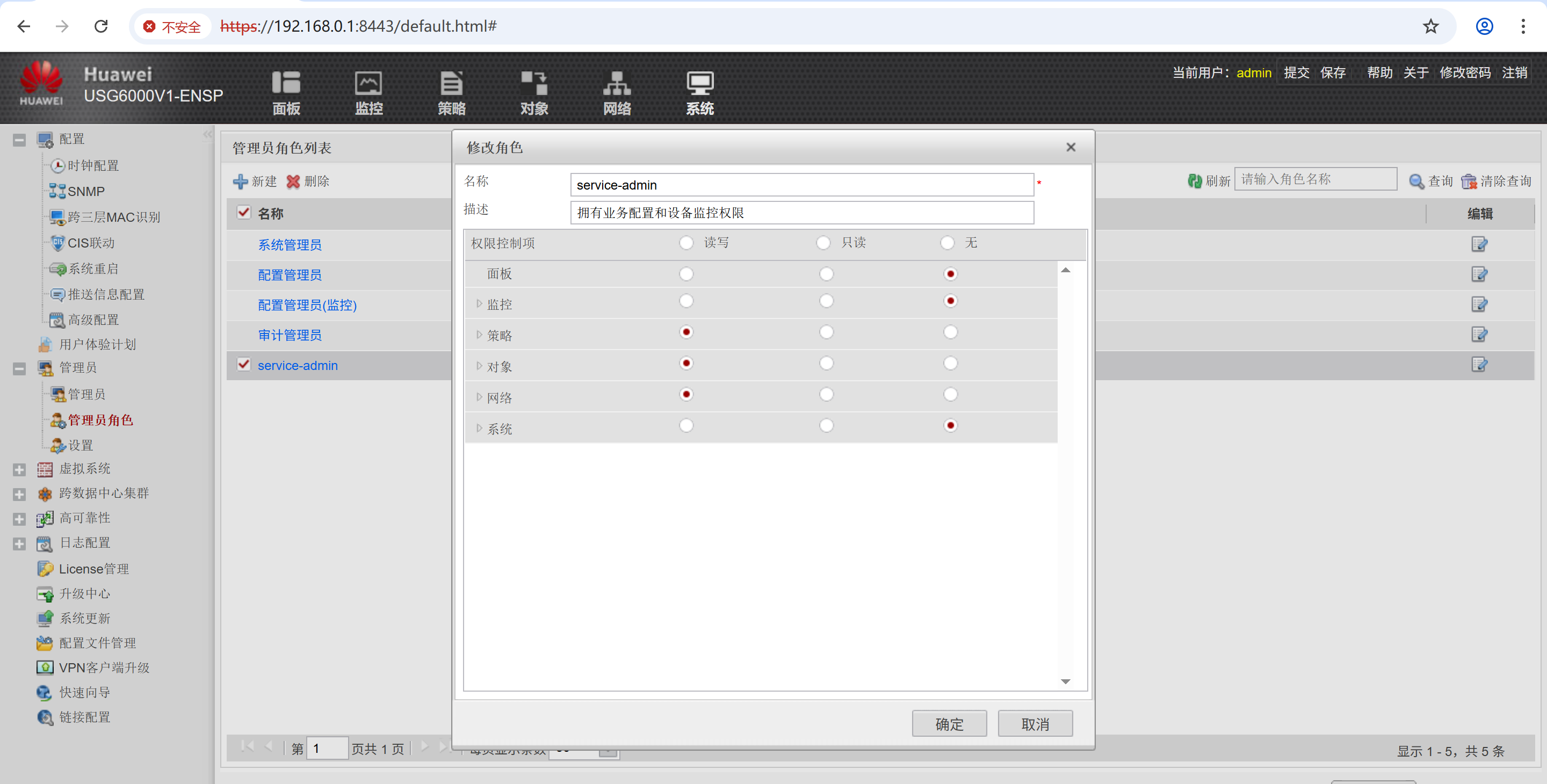

创建角色
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

6、认证策略配置

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

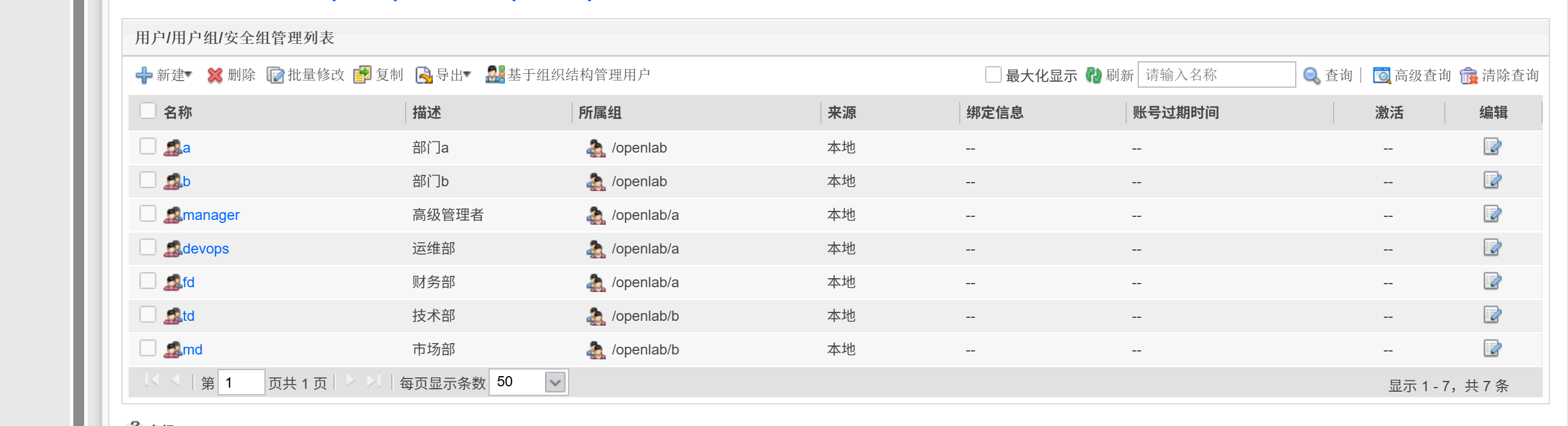

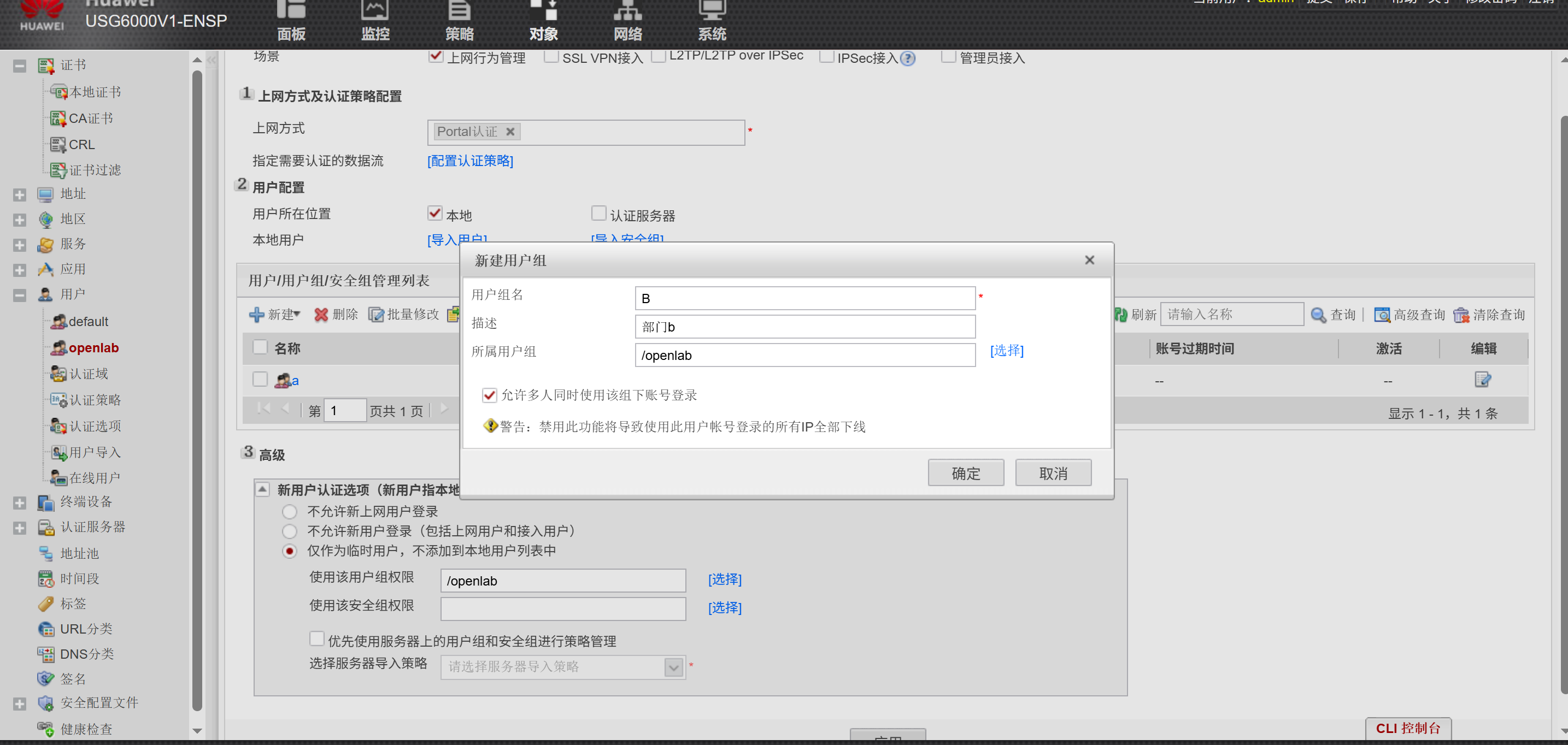

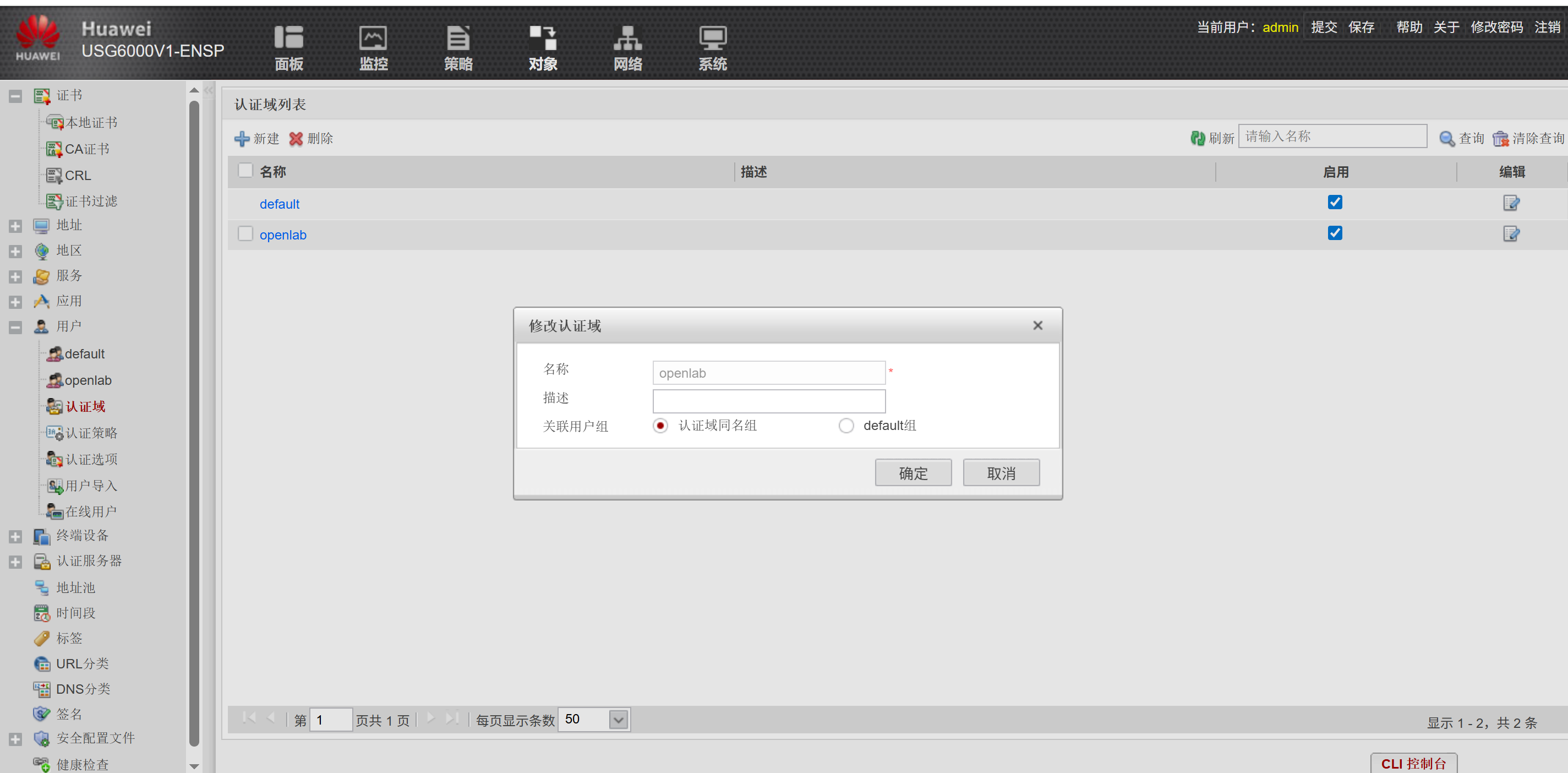

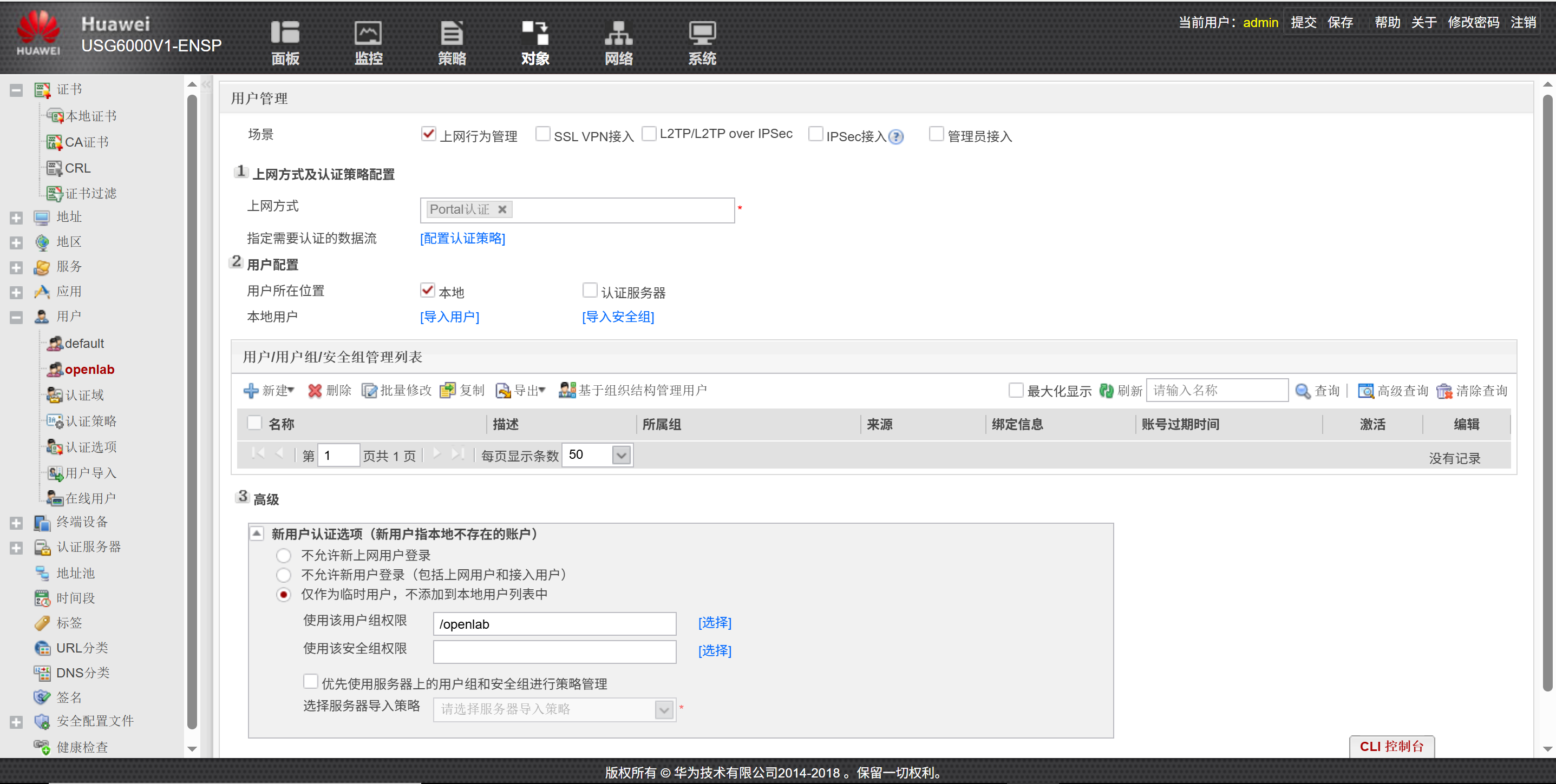

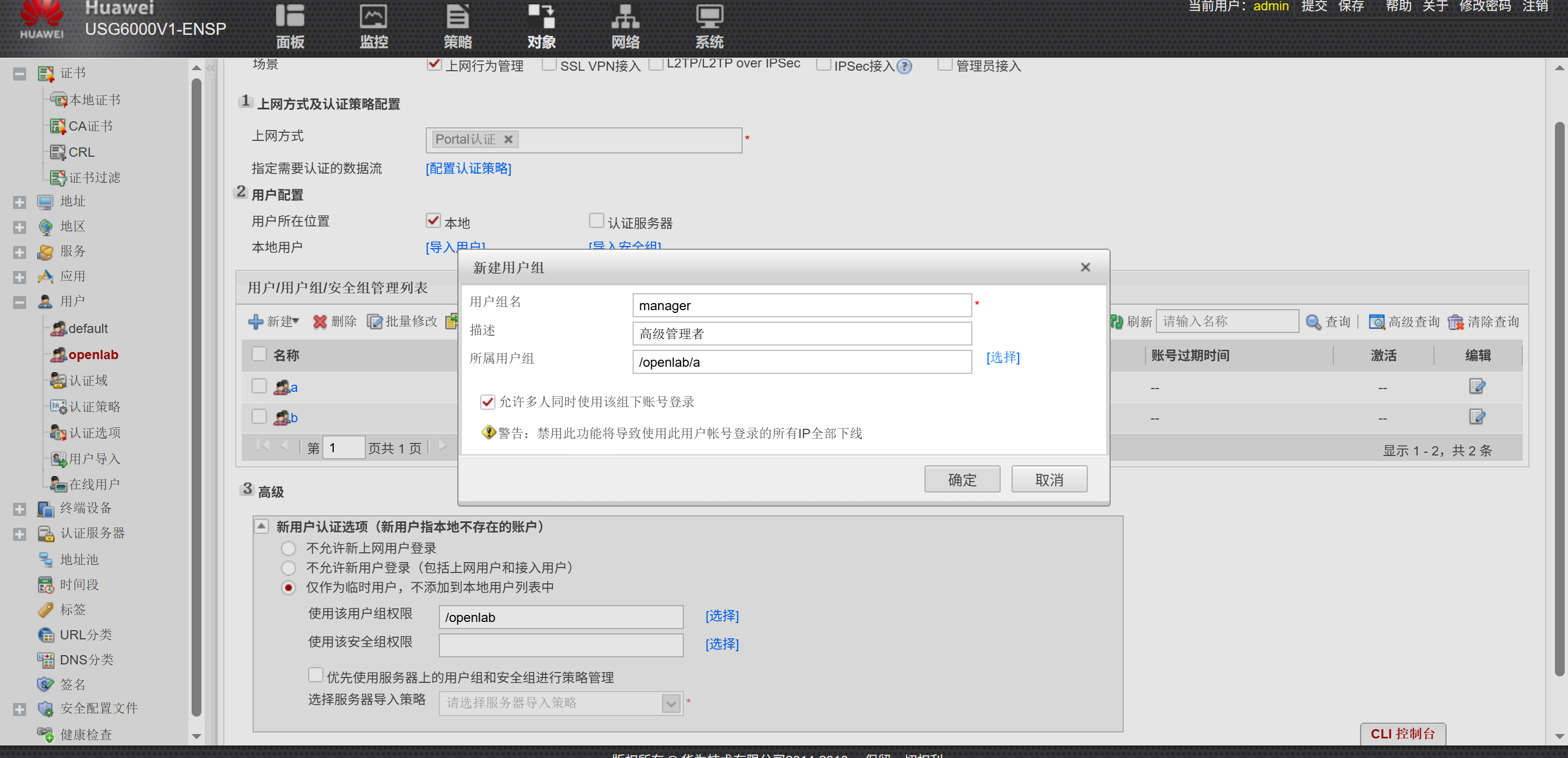

新建认证域，用户，用户群

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
配置需求
在这里插入图片描述
在这里插入图片描述

7、安全策略配置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

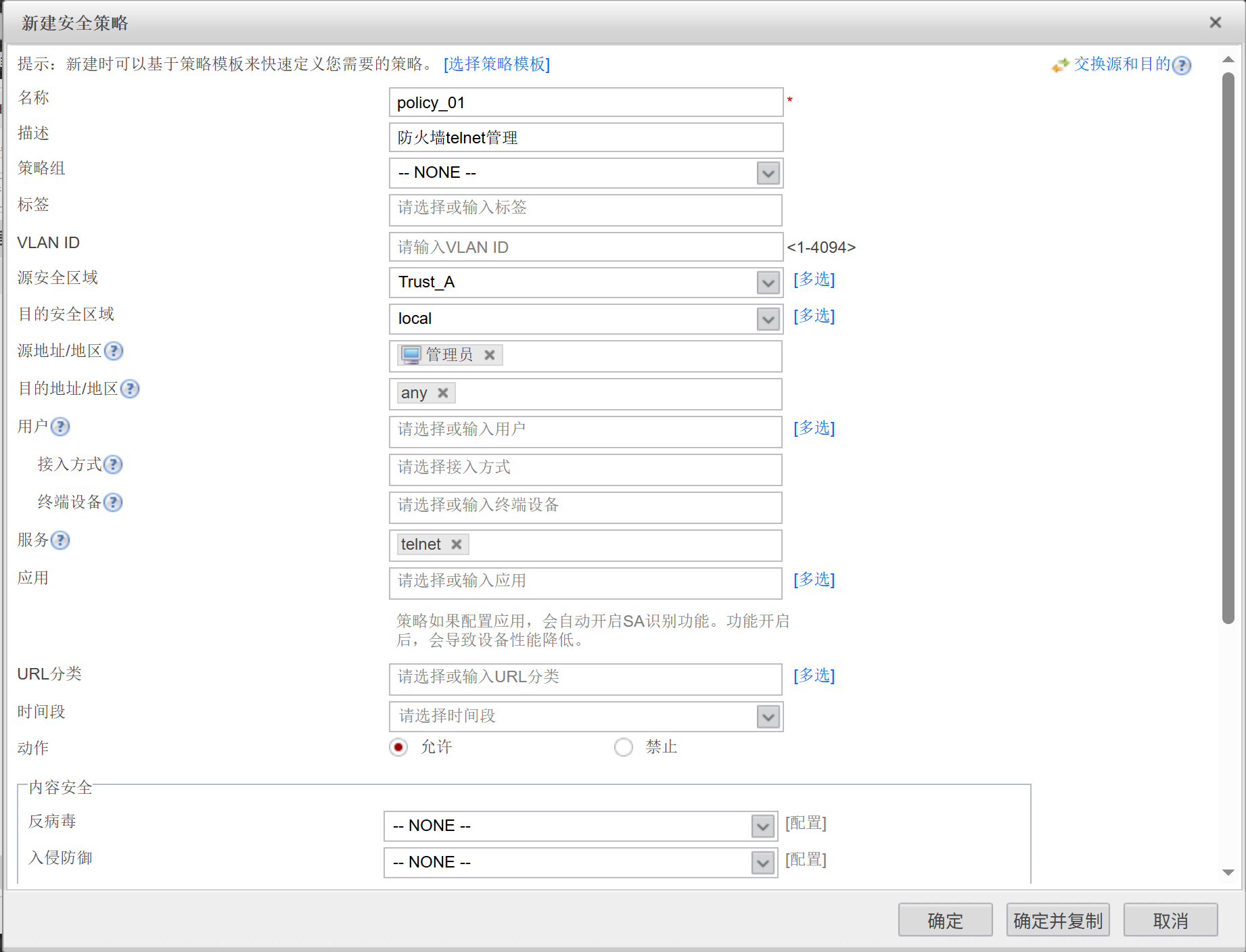

policy_01
在这里插入图片描述

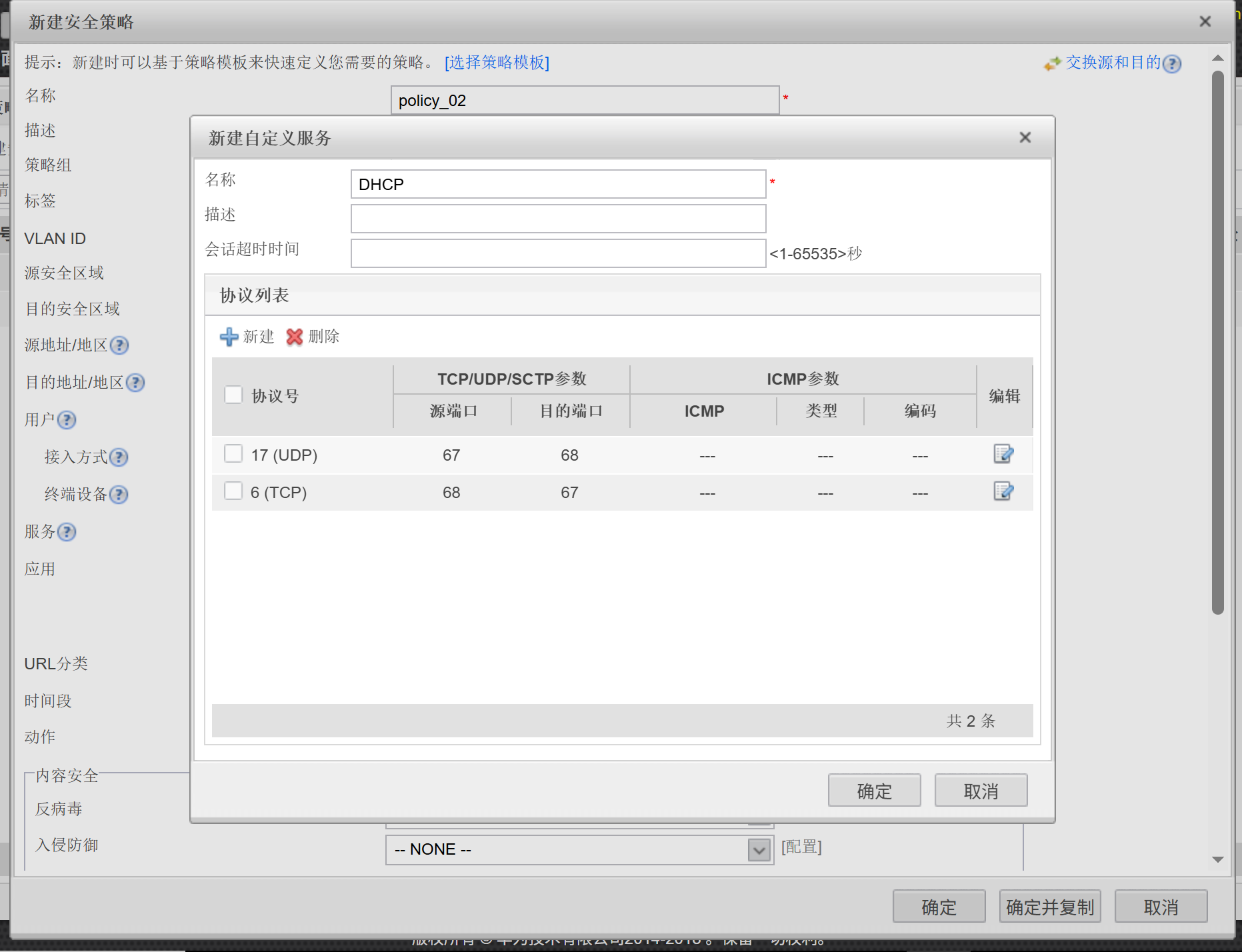

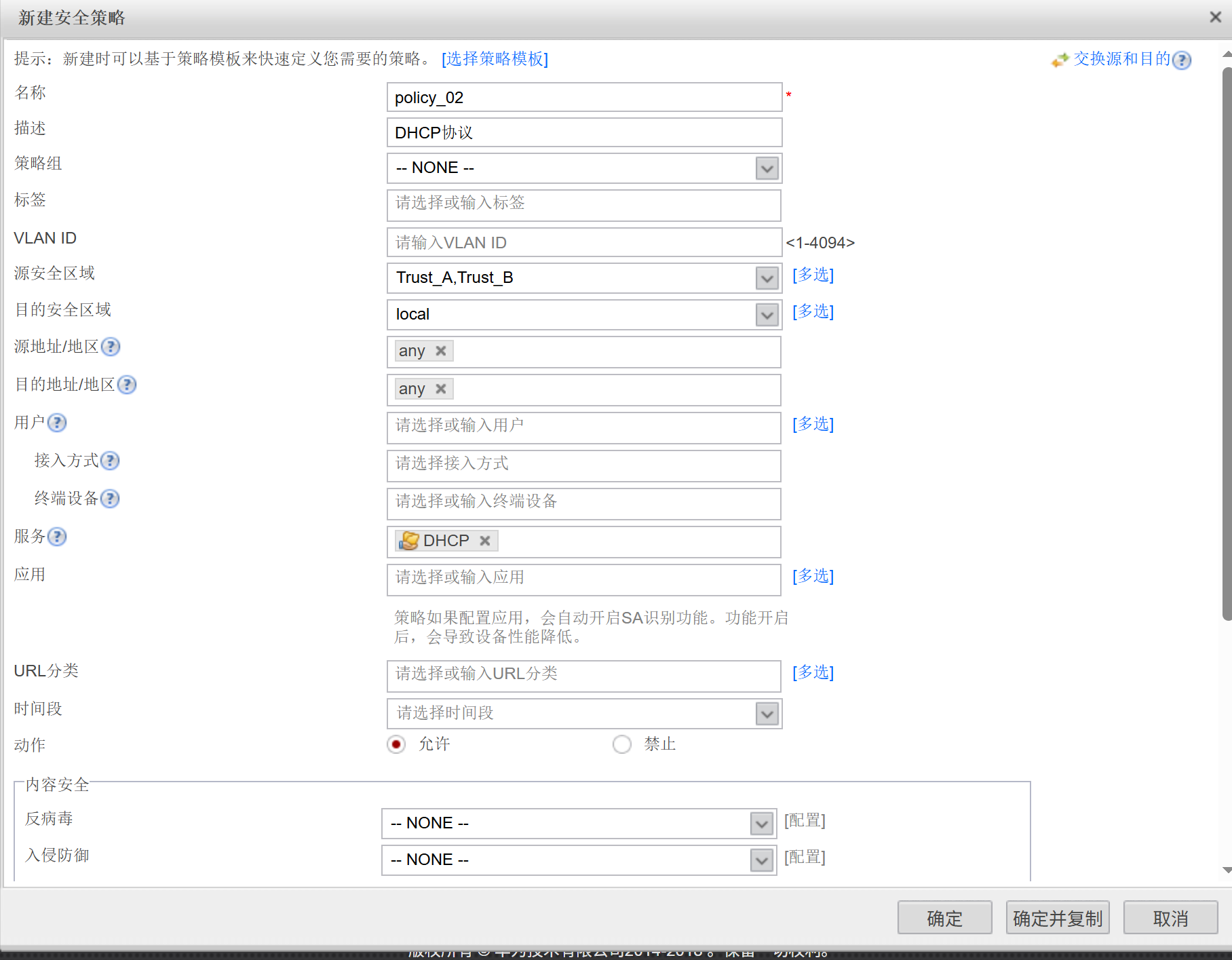

policy_02 自定义服务
在这里插入图片描述
在这里插入图片描述

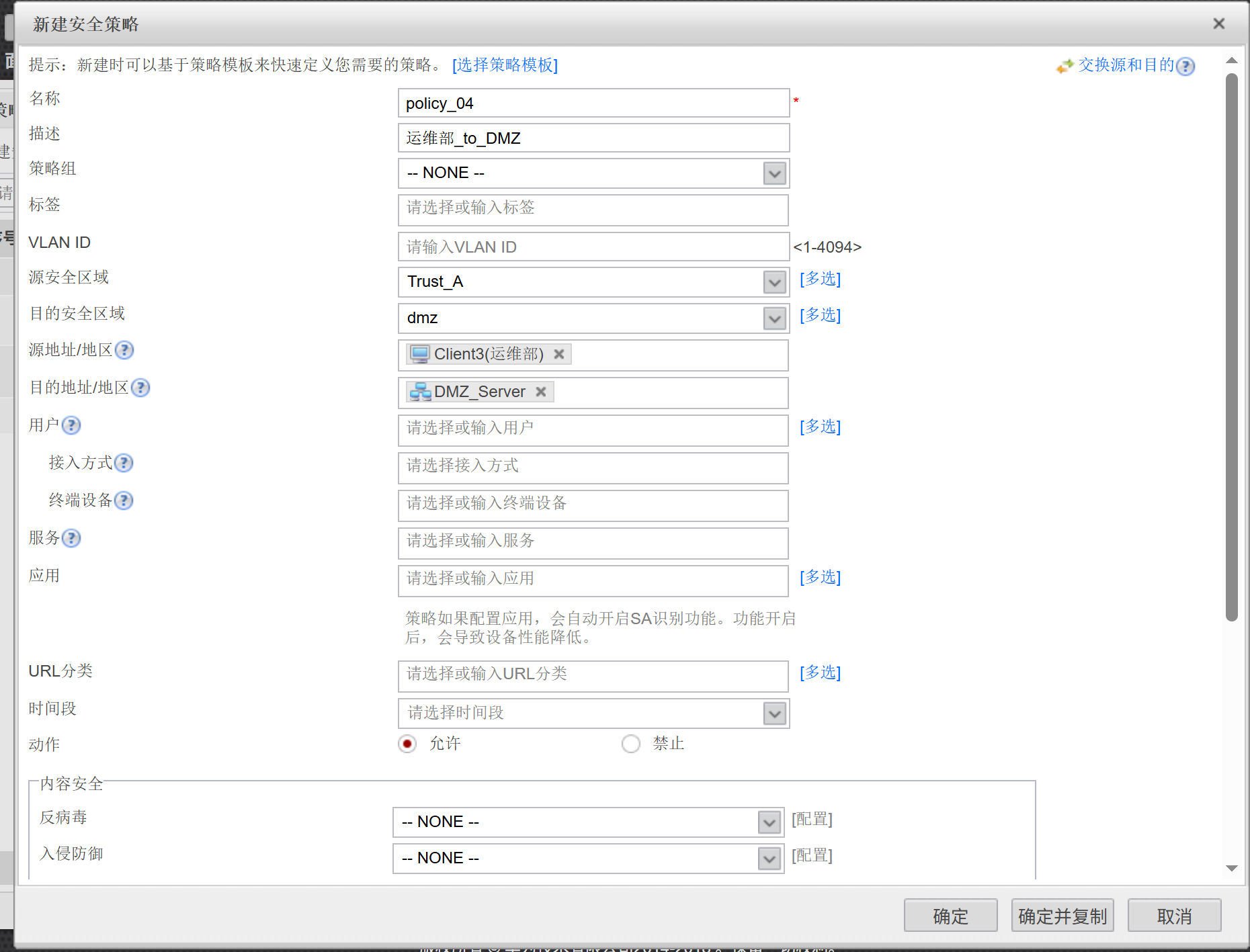

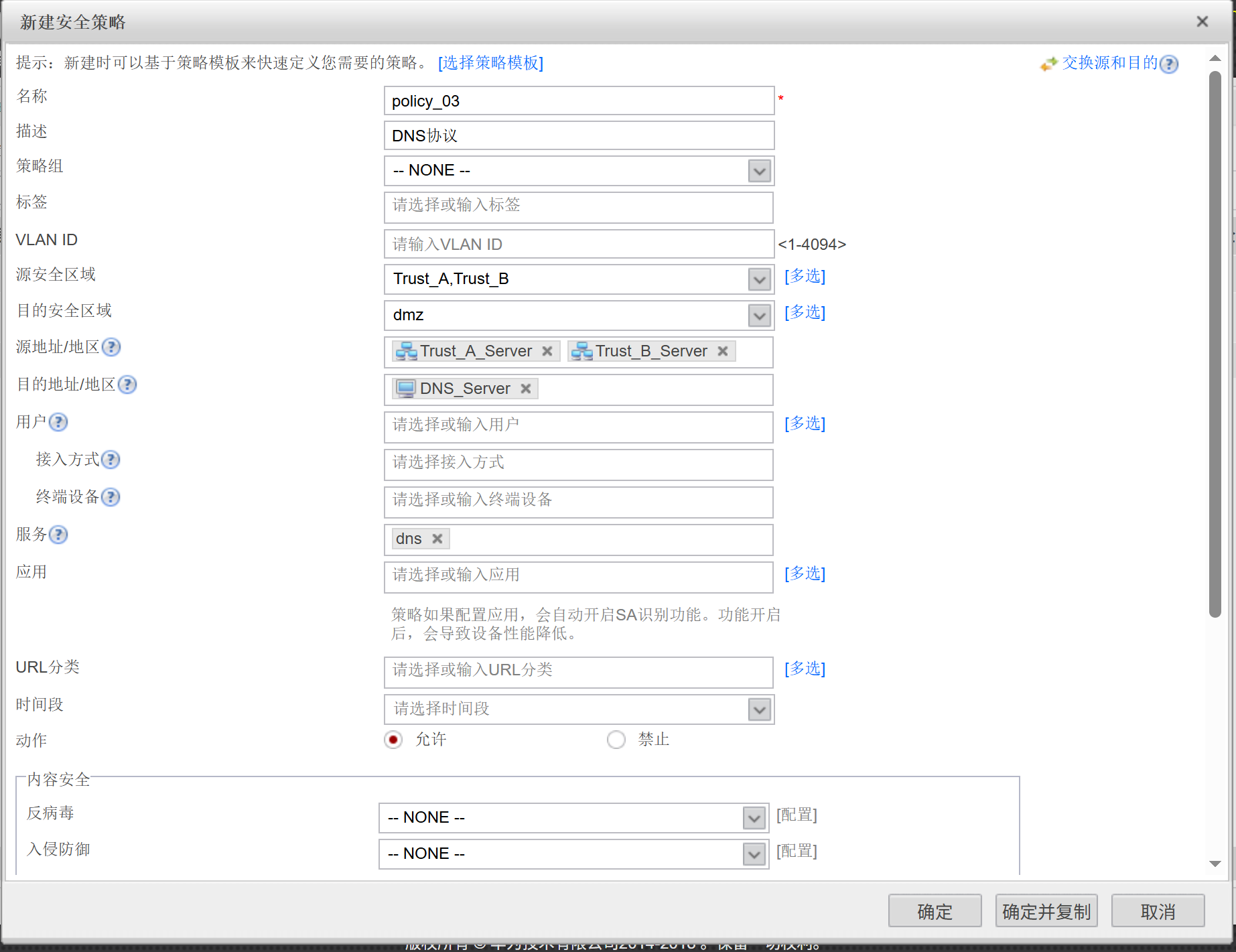

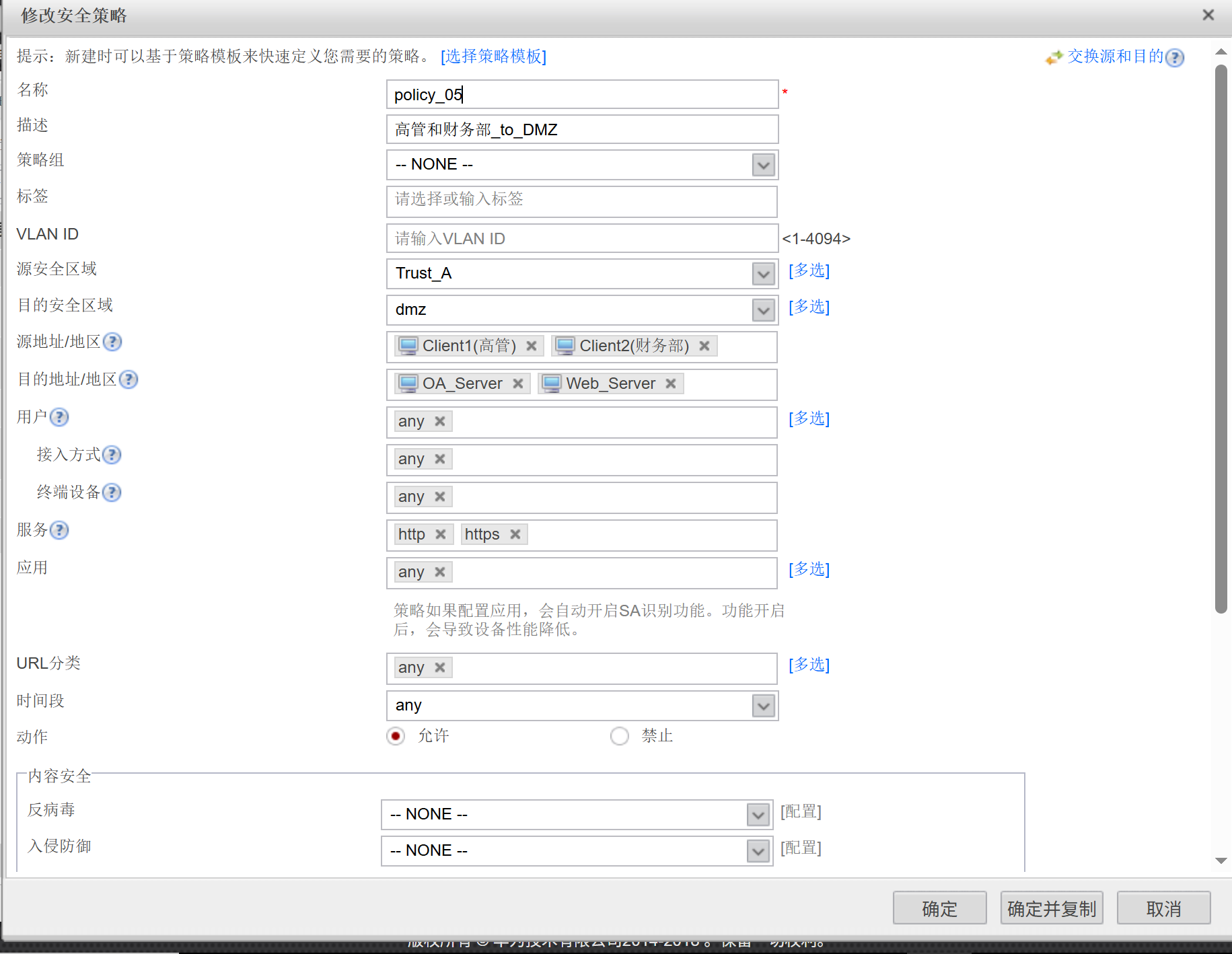

policy_03,policy_04,policy_05
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

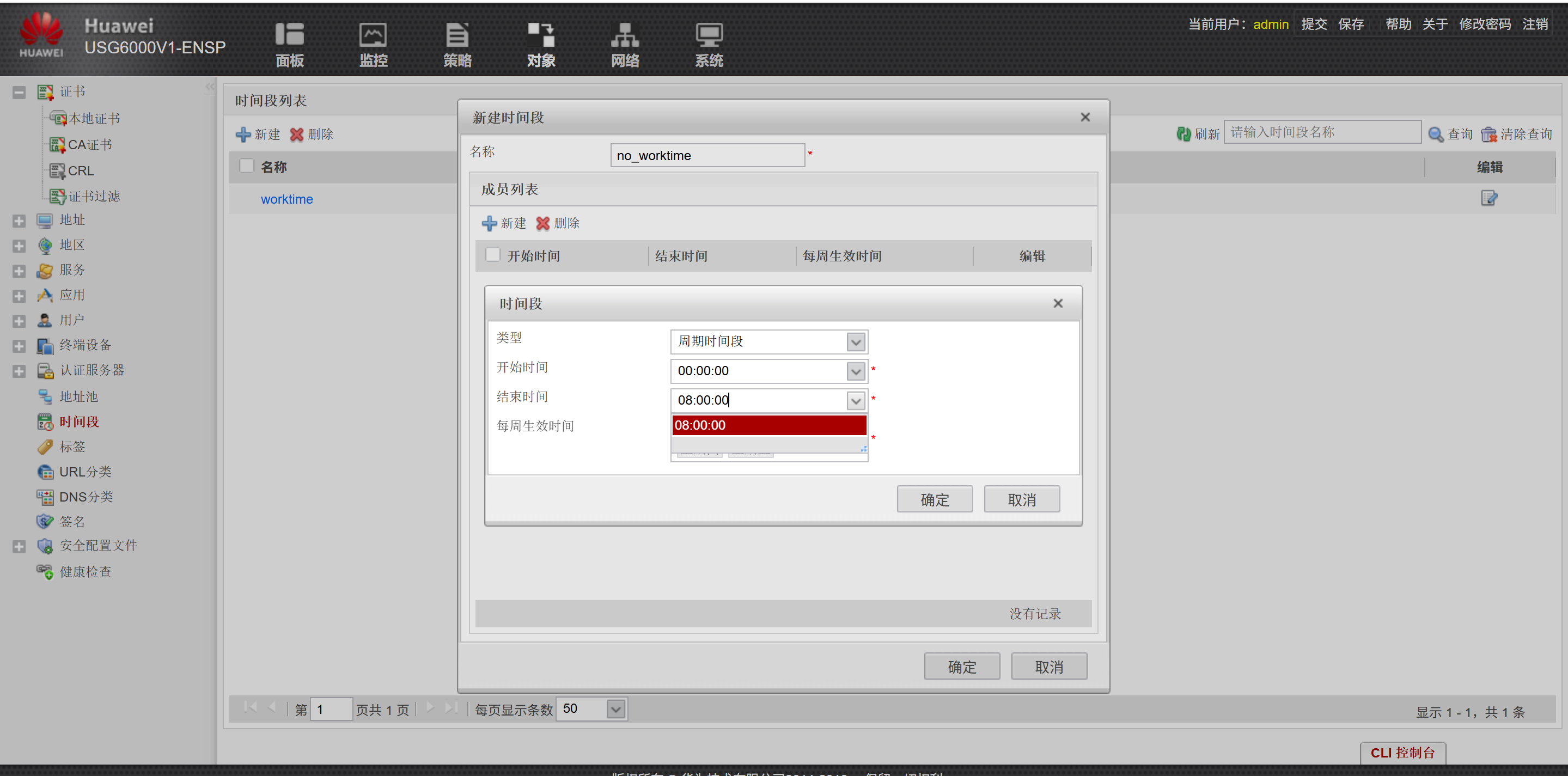

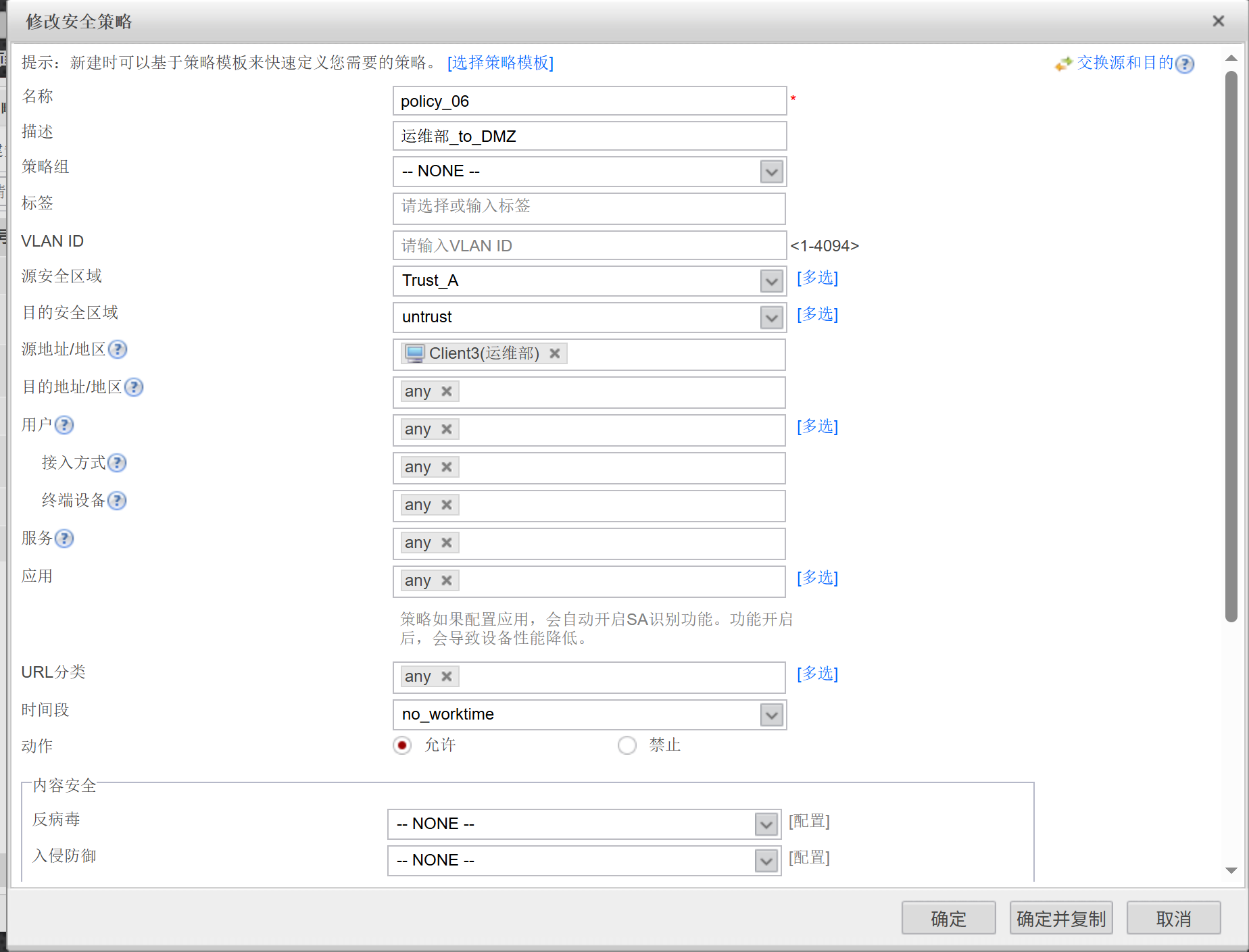

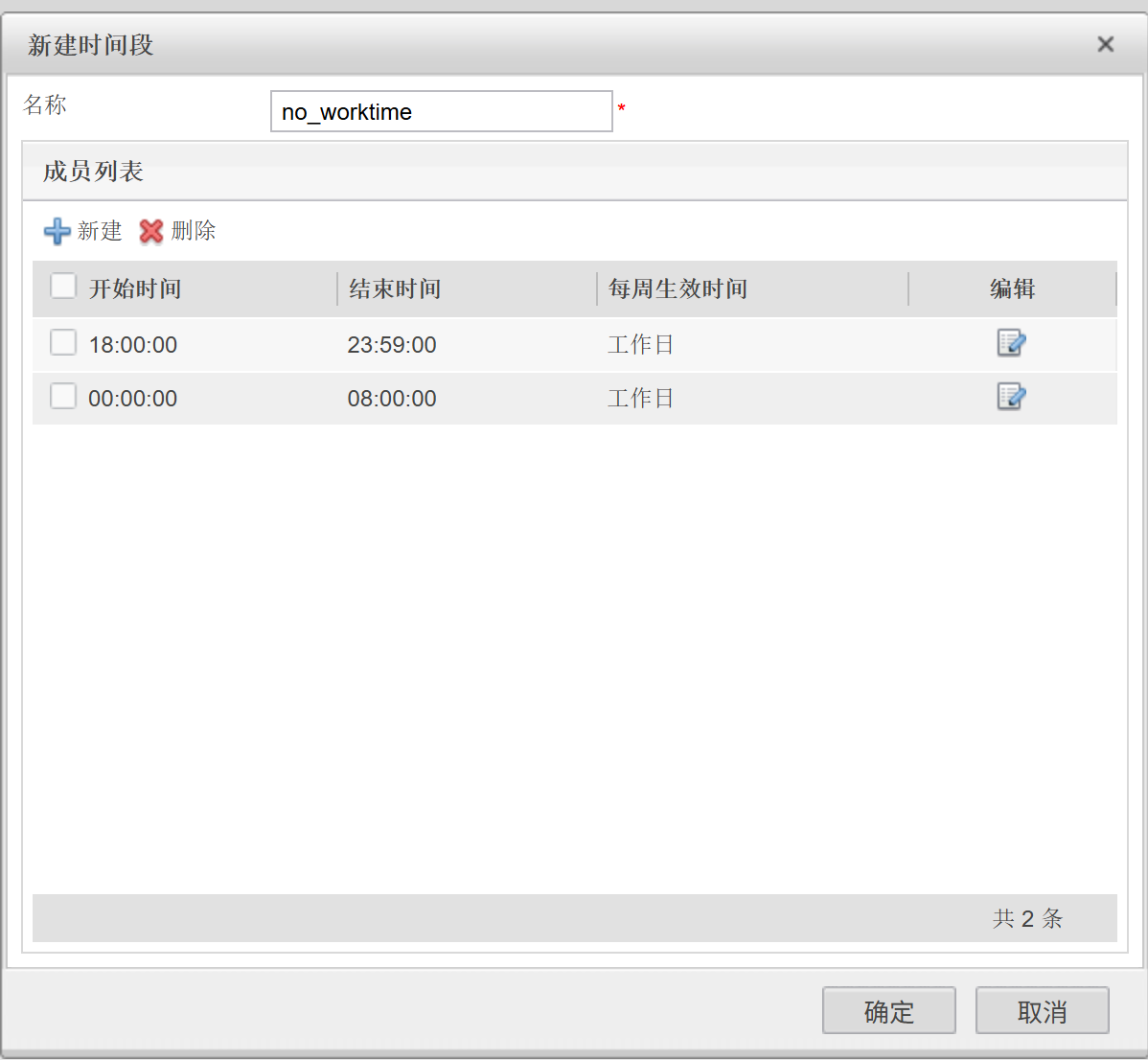

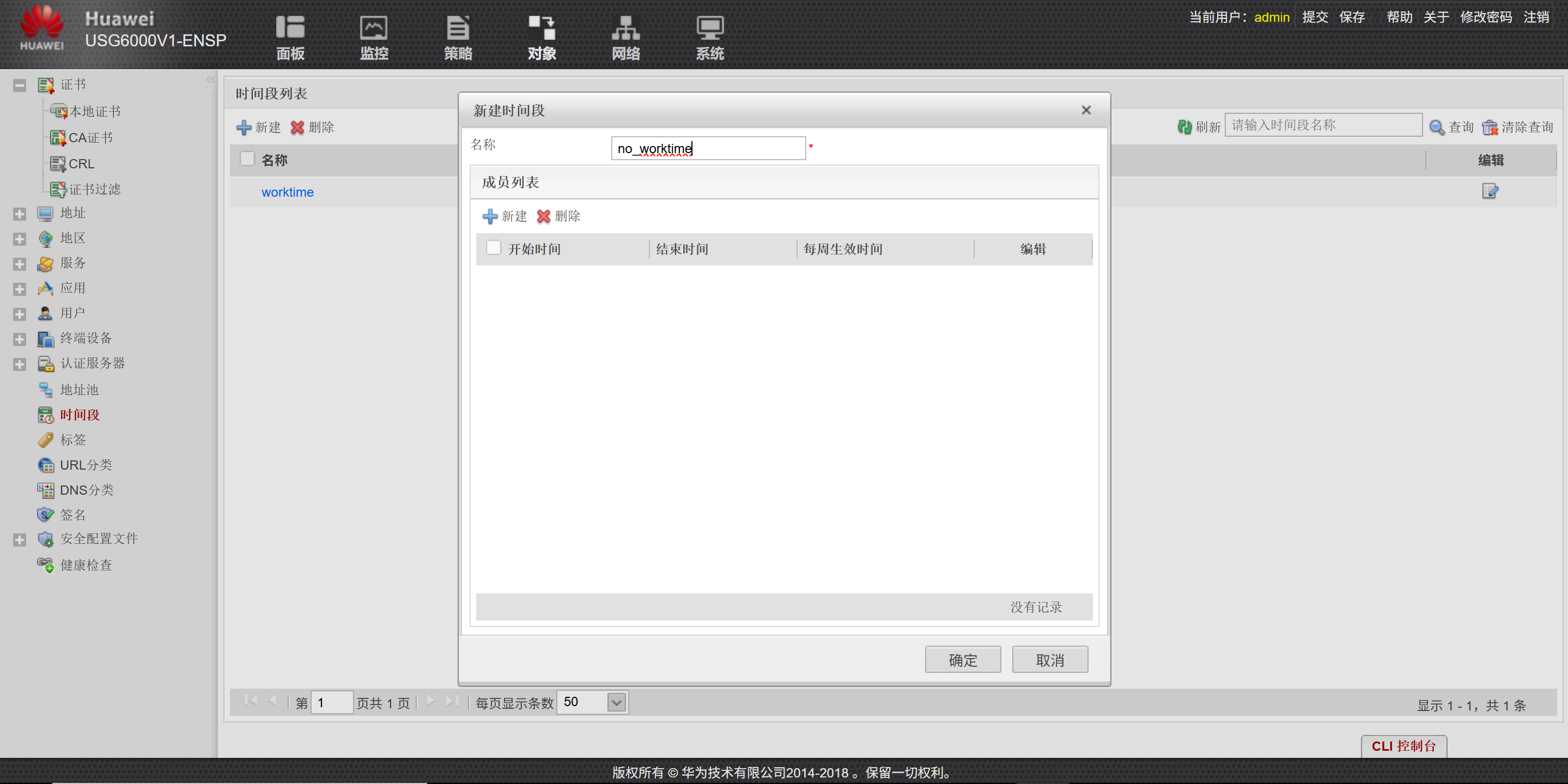

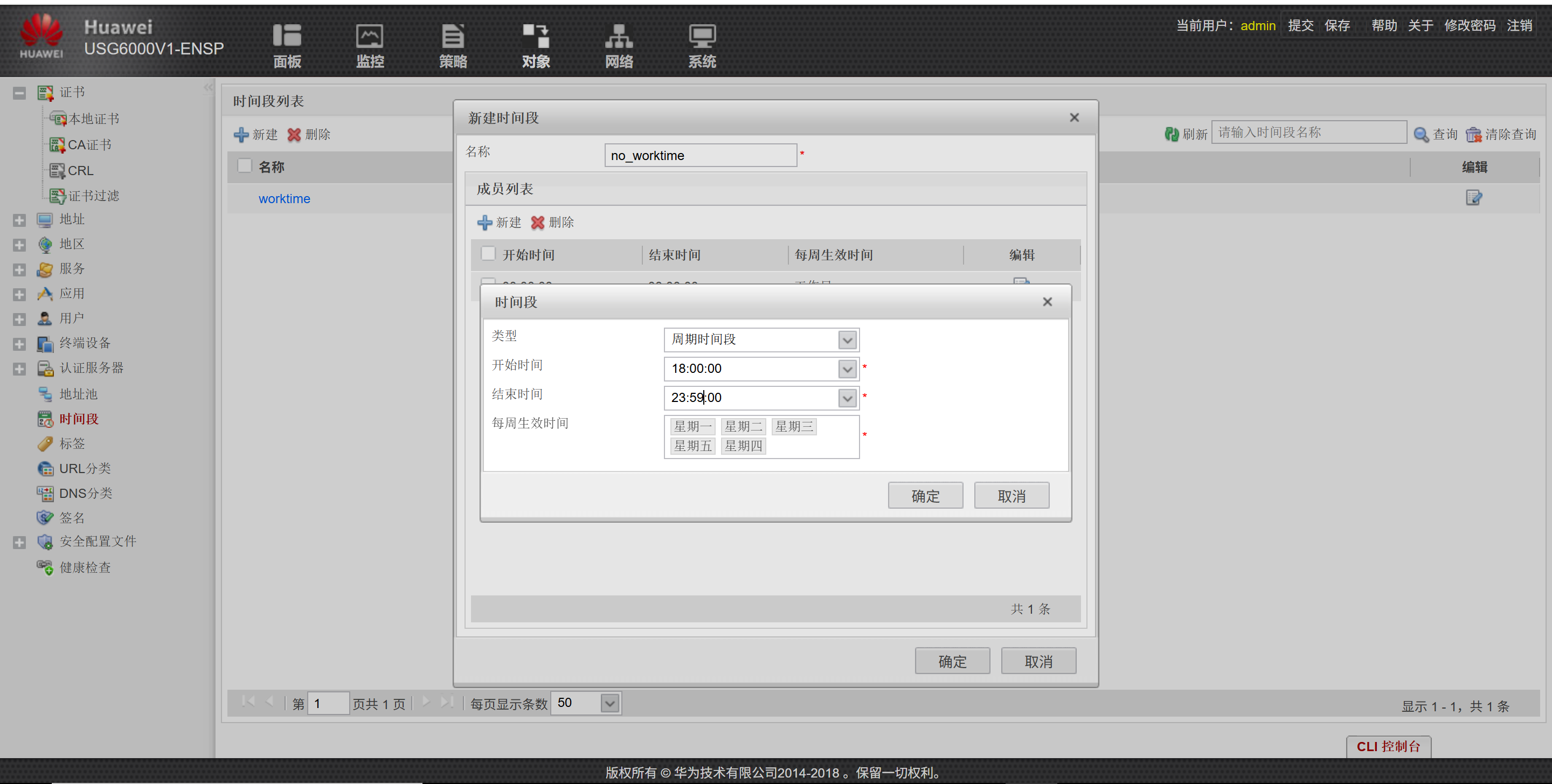

policy_06 时间段，安全策略
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

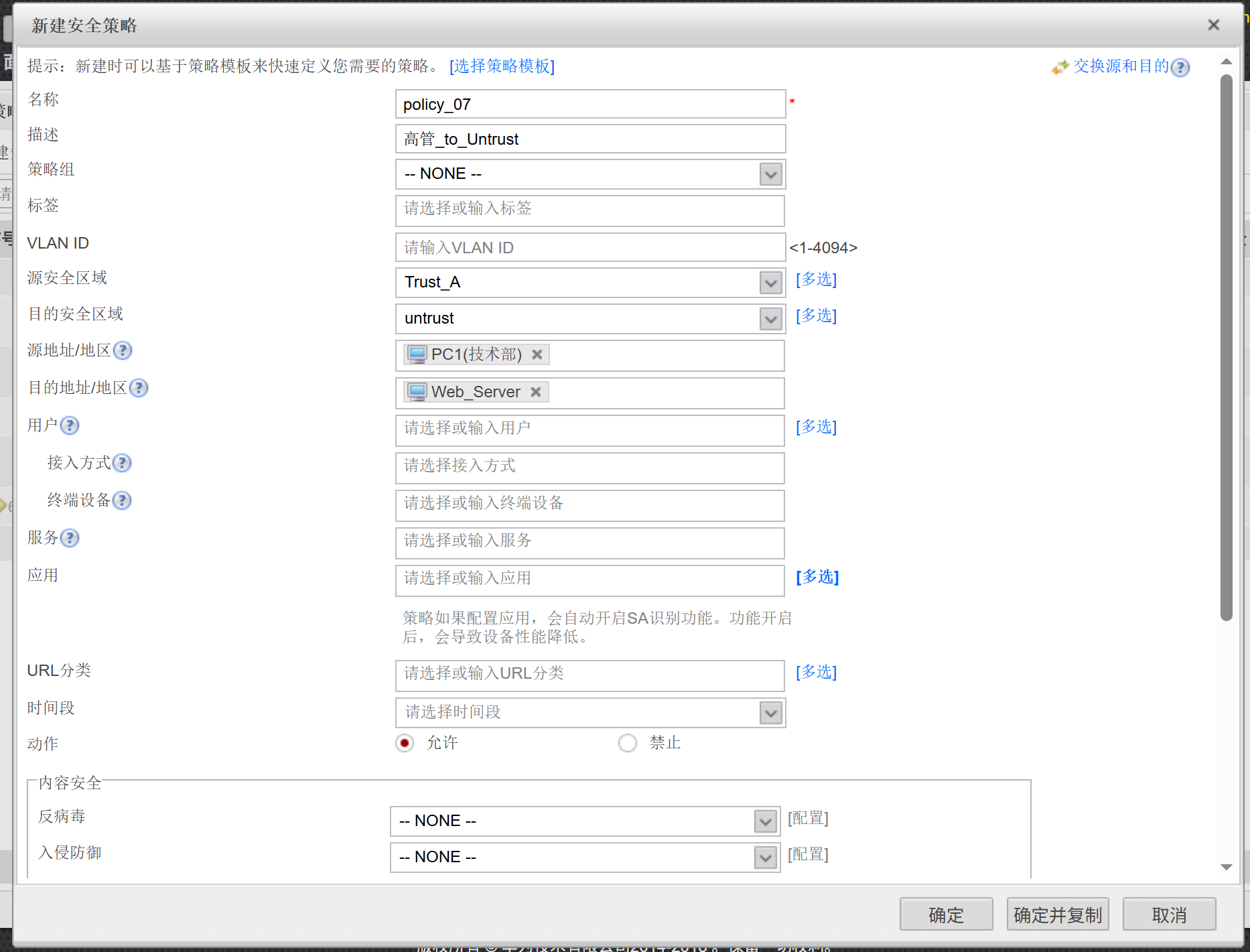

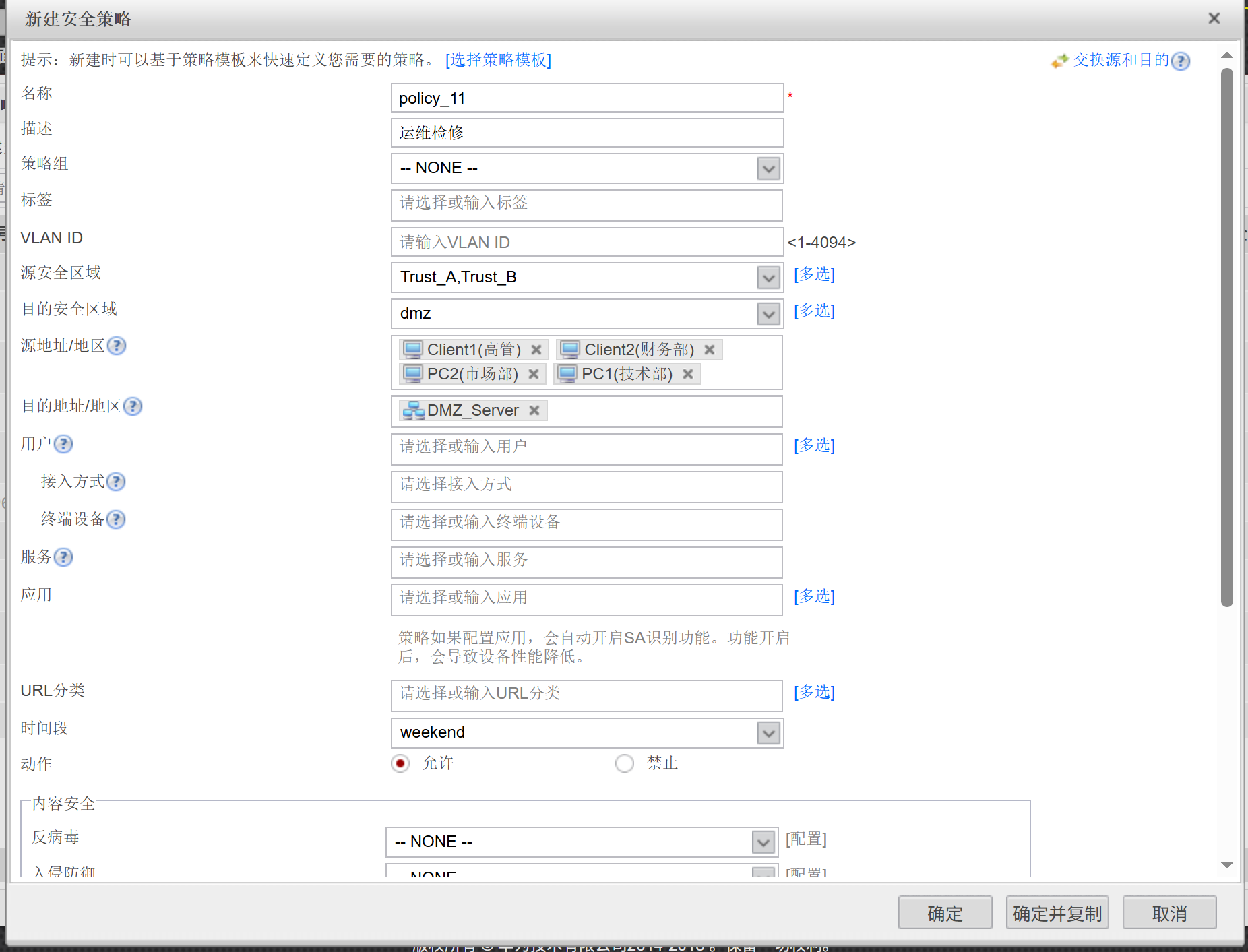

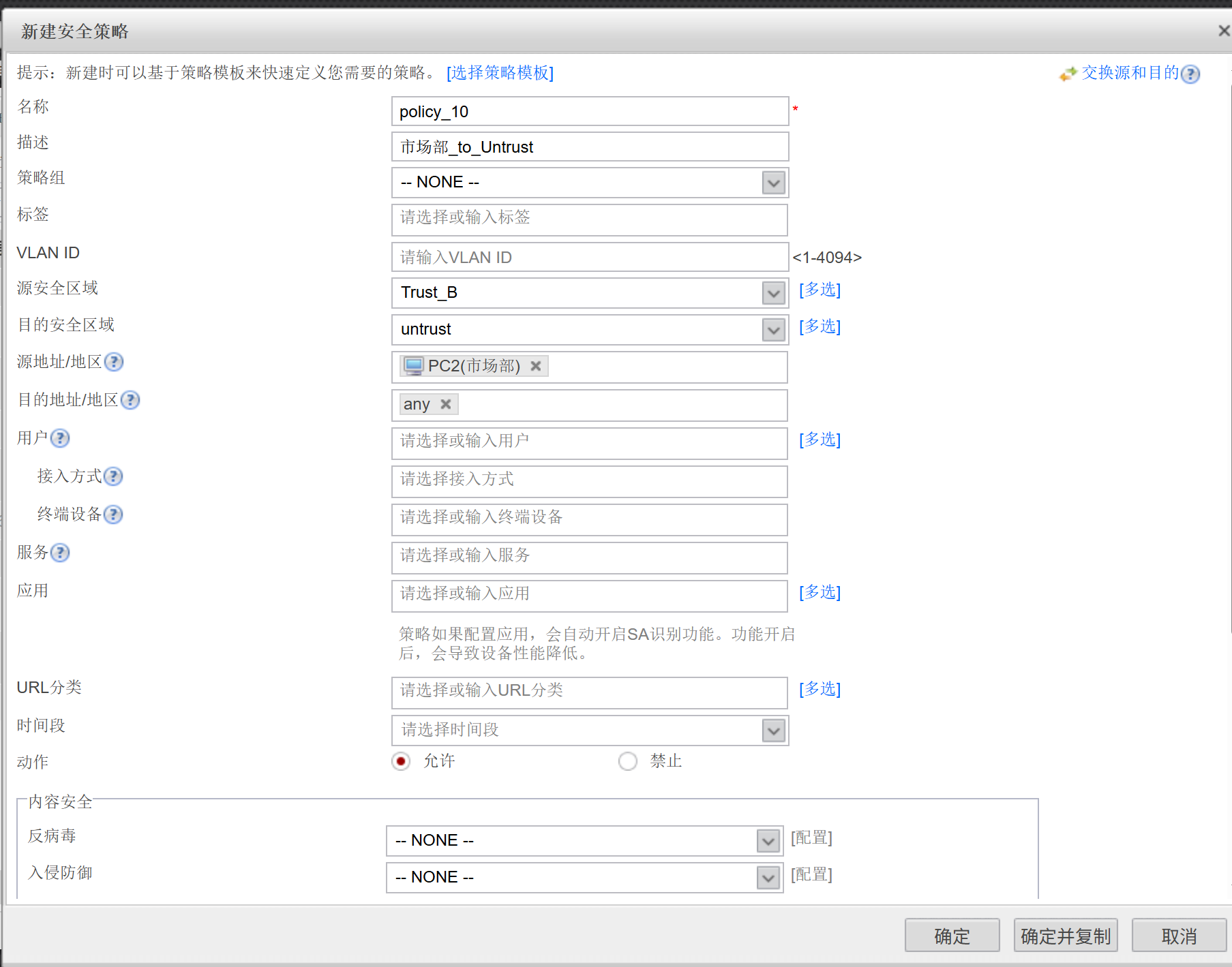

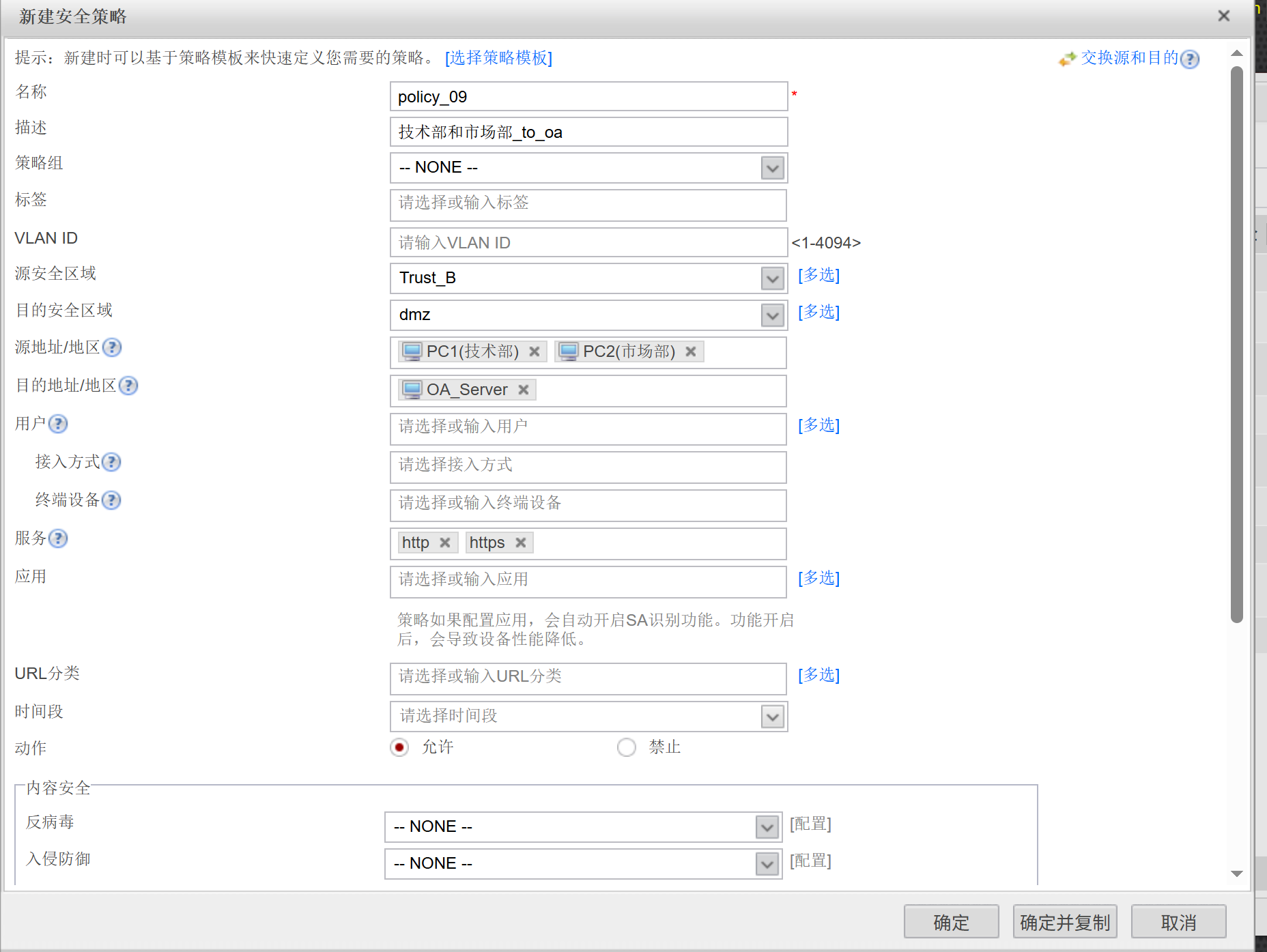

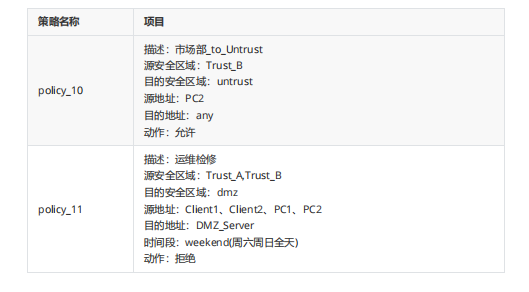

policy_07 - policy_11
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

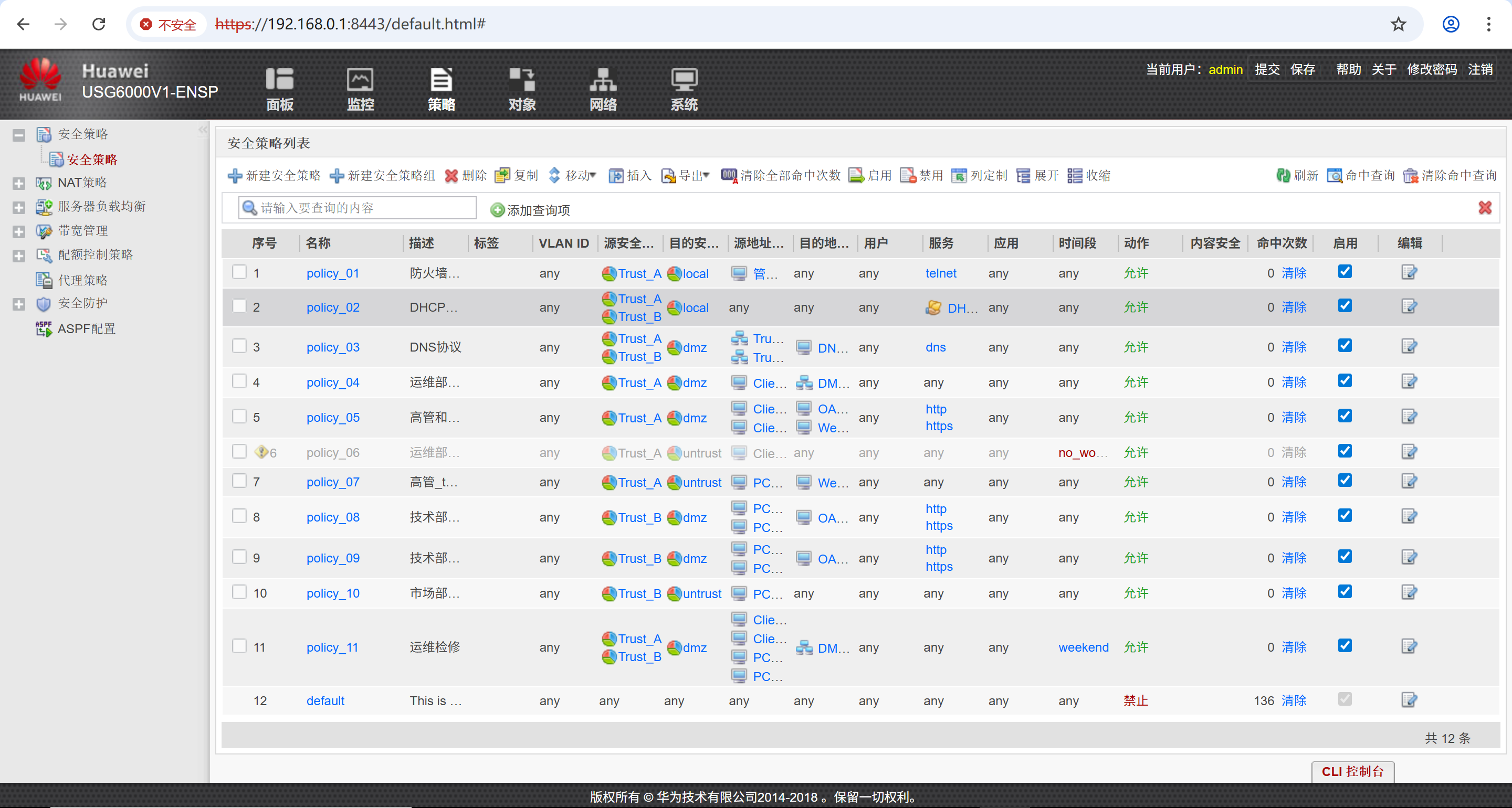

配置结果
在这里插入图片描述
