一.拓扑图

二.配置的需求

1、基础设备接口与 IP 配置
  完成交换机、防火墙、服务器及终端设备的接口与 IP 规划配置，明确设备间网络连通基础。

交换机（SW2）：GE0/0/2 配置为 Access 类型并划入 VLAN 10，GE0/0/3 配置为 Access 类型并划入 VLAN 20，GE0/0/1 配置为 Trunk 类型且允许 VLAN 10 和 VLAN 20 通过。
防火墙（FW）：子接口 GE1/0/1.1 绑定 VLAN 10，配置 IP 172.16.1.254/24；子接口 GE1/0/1.2 绑定 VLAN 20，配置 IP 172.16.2.254/24；物理接口 GE1/0/0 配置 IP 10.0.0.254/24，物理接口 GE1/0/2 配置 IP 100.1.1.10/24。
服务器：OA Server 的 Ethernet0/0/0 接口配置 IP 10.0.0.10/24，Web Server 配置 IP 10.0.0.20/24，DNS Server 配置 IP 10.0.0.30/24，百度服务器配置 IP 100.1.1.1/24。
终端设备：Client1 通过 DHCP 获取固定 IP 172.16.1.90/24，Client2 配置静态 IP 172.16.1.100/24，Client3 通过 DHCP 获取 172.16.1.0/24 网段 IP（需排除 172.16.1.90 和 172.16.1.100）；PC1 配置静态 IP 172.16.2.100/24，PC2 通过 DHCP 获取 172.16.2.0/24 网段 IP（需排除 172.16.2.100）。
2、DHCP 协议配置
  在防火墙上启用全局 DHCP 服务，通过独立地址池实现终端 IP 的精准分配与隔离。

开启全局 DHCP 服务，执行dhcp enable命令。
创建两个全局地址池，dhcp-a 对应 172.16.1.0/24 网段，网关为 172.16.1.254，DNS 为 10.0.0.30，供 Client1 和 Client3 使用，其中为 Client1 绑定固定 IP 172.16.1.90；dhcp-b 对应 172.16.2.0/24 网段，网关为 172.16.2.254，DNS 为 10.0.0.30，供 PC2 使用。
在 dhcp-a 中排除 172.16.1.90 和 172.16.1.100，在 dhcp-b 中排除 172.16.2.100，避免静态 IP 与动态分配 IP 冲突。
3、防火墙安全区域配置
  划分防火墙安全区域并分配对应优先级，构建区域间访问管控的基础框架。

将防火墙接口 GE1/0/1 划分至 Trust_A 区域，优先级设为 70；接口 GE1/0/1.2 划分至 Trust_B 区域，优先级设为 80。
接口 GE1/0/0 划分至 DMZ 区域，沿用默认优先级；接口 GE1/0/2 划分至 Untrust 区域，沿用默认优先级。
4、防火墙地址组配置
  按设备类型与部门归属归类 IP 地址，创建专用地址组，便于后续安全策略统一调用。

创建 DMZ_Server 地址组，包含 OA Server（10.0.0.10/32）、Web Server（10.0.0.20/32）和 DNS Server（10.0.0.30/32），描述为 “DMZ 区域服务器集合”。
创建 Trust_A_address 地址组，包含 Client1（172.16.1.90/32，高管）、Client2（172.16.1.100/32，财务部）、Client3（172.16.1.0/24，运维部，排除 172.16.1.90 和 172.16.1.100）及管理员 PC（172.16.1.10/32），描述为 “部门 A（高管 + 财务 + 运维 + 管理员）地址集合”。
创建 Trust_B_address 地址组，包含 PC1（172.16.2.100/32，技术部）和 PC2（172.16.2.0/24，市场部，排除 172.16.2.100），描述为 “部门 B（技术 + 市场）地址集合”。
5、管理员配置
  配置本地认证管理员账号，支持 Telnet 登录管理，明确登录权限与信任范围。

创建管理员账号vtyadmin，密码设为admin@123，管理员 PC 固定 IP 为 172.16.1.10/24。

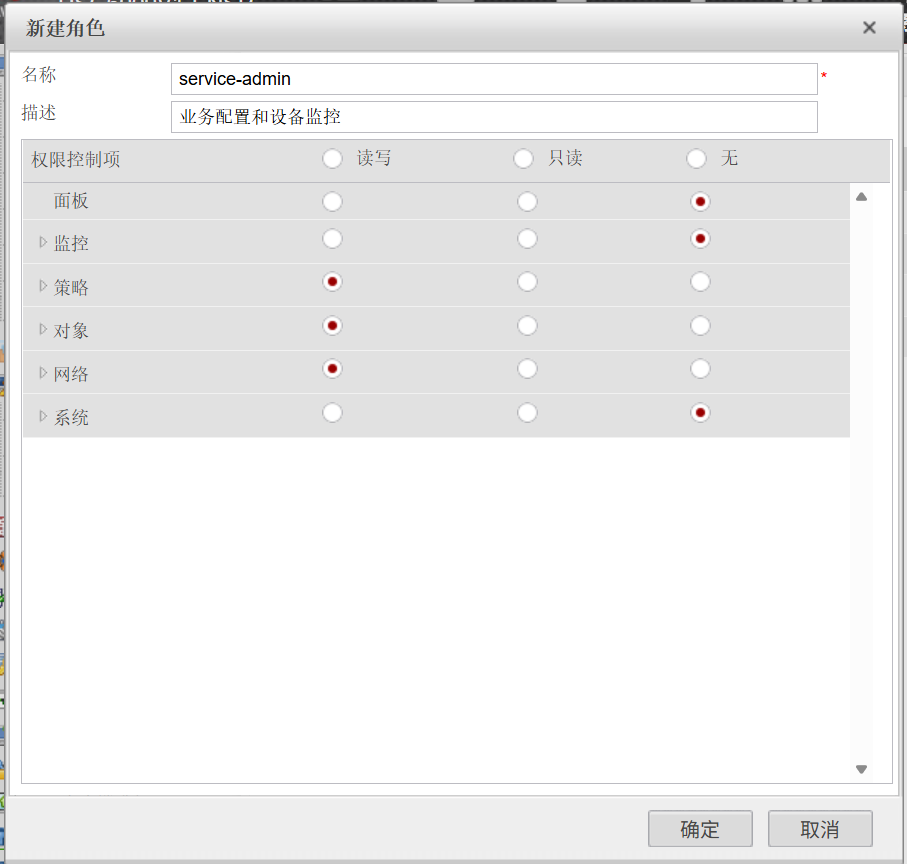

分配service-admin角色，授予 “策略、对象、网络” 相关的读写权限，限制 “面板、监控、系统” 相关权限。
仅允许 172.16.1.0/24 网段主机通过 Telnet 登录，采用本地认证方式。
启用防火墙 Telnet 服务，配置user-interface vty 0 4的入方向协议为 Telnet。
6、用户认证配置
  搭建分级组织架构与用户组，配置差异化认证策略，实现精准的访问权限管控。

1. 组织架构与用户配置
创建名为openlab的认证域，采用 Portal 认证方案，接入控制设为上网行为管理，新用户默认使用/openlab组权限。

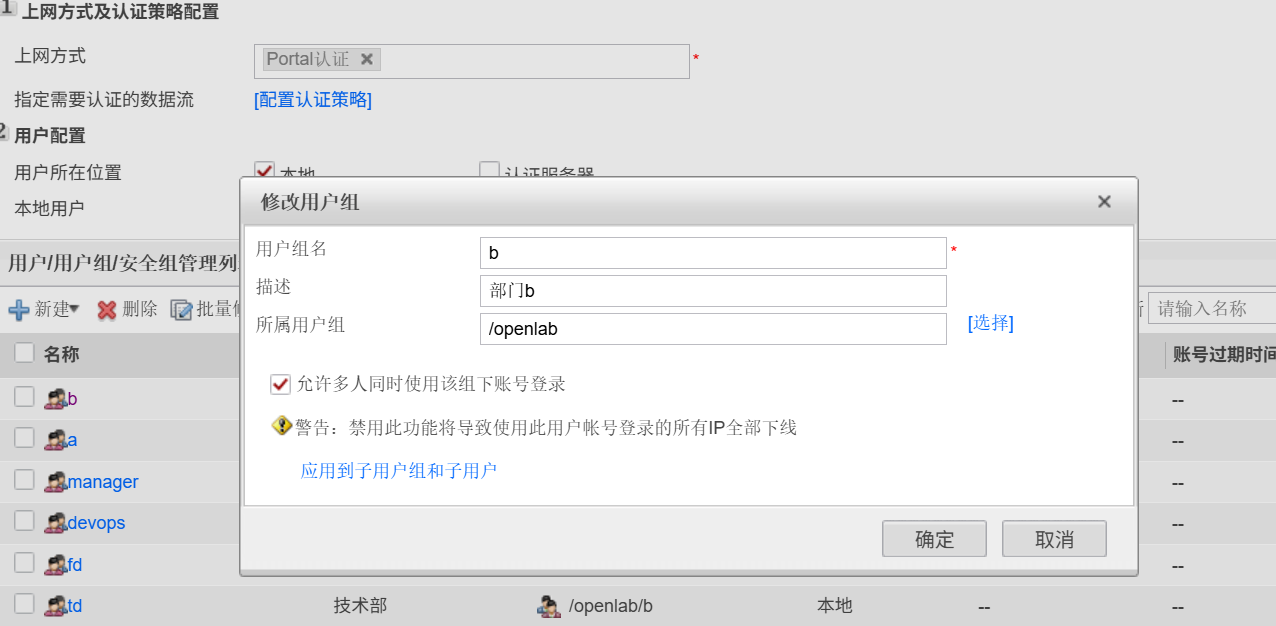

构建用户组层级，/openlab下分设 A 组（部门 A）和 B 组（部门 B）；A 组下包含 manager（高管）、DevOps（运维）、FD（财务）子组，B 组下包含 TD（技术）、MD（市场）子组。
配置各部门用户账号，统一初始密码为admin@123，首次登录需强制修改密码。高管用户user_001（所属/openlab/A/manager）需绑定 Client1 的 IP 与 MAC 地址，不允许多人同时登录；运维用户DevOps_001（所属/openlab/A/DevOps）不允许多人同时登录；财务用户FD_001（所属/openlab/A/FD）需绑定 IP 172.16.1.100 与对应 MAC 地址，不允许多人同时登录；技术用户TD_001~TD_003（所属/openlab/B/TD）允许多人同时登录；市场用户MD_001~MD_005（所属/openlab/B/MD）不允许多人同时登录，账号有效期设为 10 天。
2. 差异化认证策略
  按 “部门 - 访问区域” 匹配认证动作，限制特定部门外网访问权限。

高管（Client1）从 Trust_A 区域访问任意区域，执行免认证动作。
运维（Client3）从 Trust_A 区域访问 DMZ 区域和 Untrust 区域，均执行 Portal 认证动作。
技术部（PC1）从 Trust_B 区域访问 DMZ 区域，执行匿名认证动作；禁止技术部访问外网。
财务部（Client2）从 Trust_A 区域访问 DMZ 区域，执行不认证动作；禁止财务部访问外网。
市场部（PC2）从 Trust_B 区域访问 DMZ 区域执行匿名认证动作，访问 Untrust 区域执行 Portal 认证动作。
7、安全策略配置
  遵循 “最小权限” 原则，配置 11 条安全策略，覆盖管理访问、协议保障、部门权限控制及时间限制。

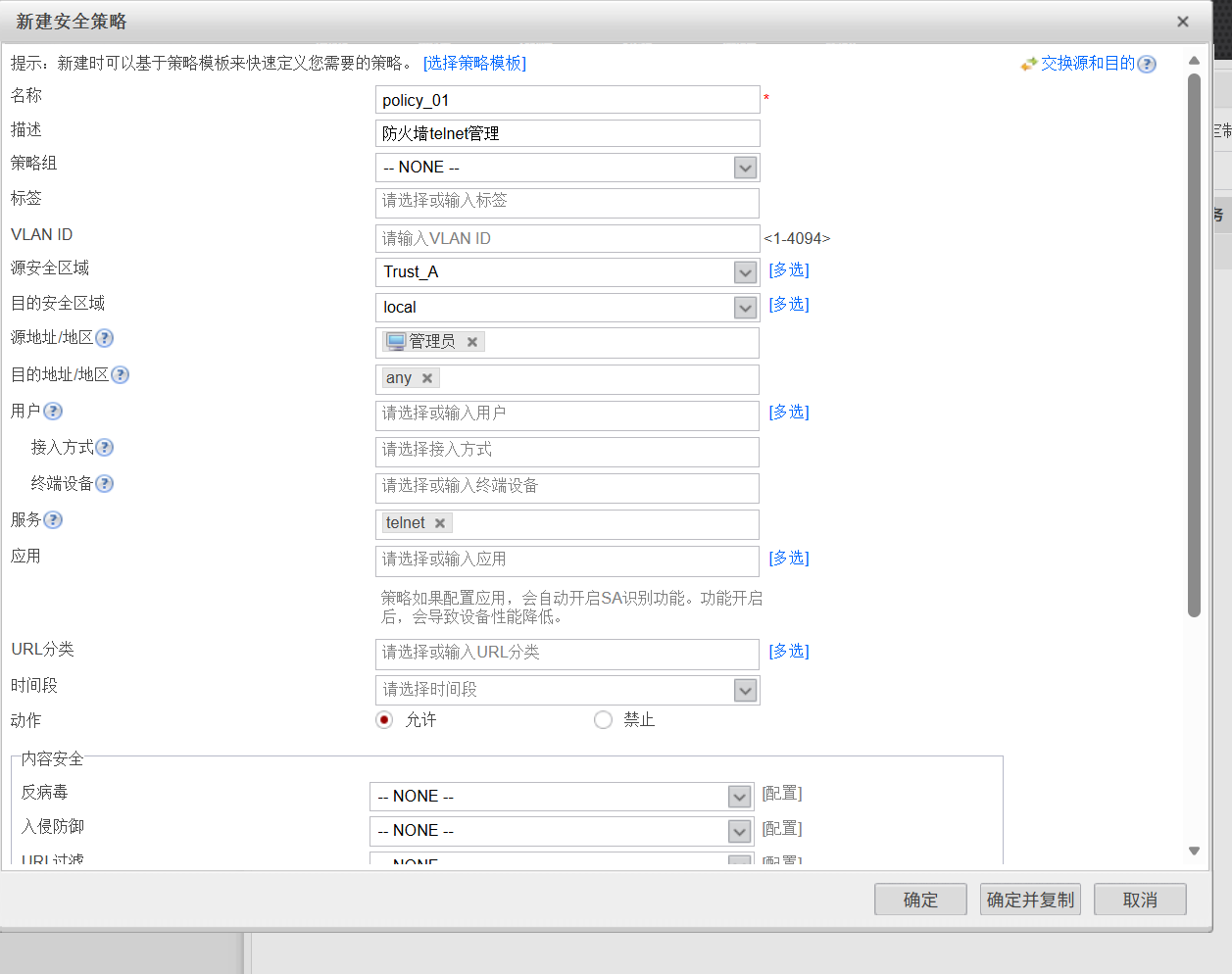

允许管理员从 Trust_A 区域通过 Telnet 服务访问防火墙 Local 区域，保障设备管理权限。

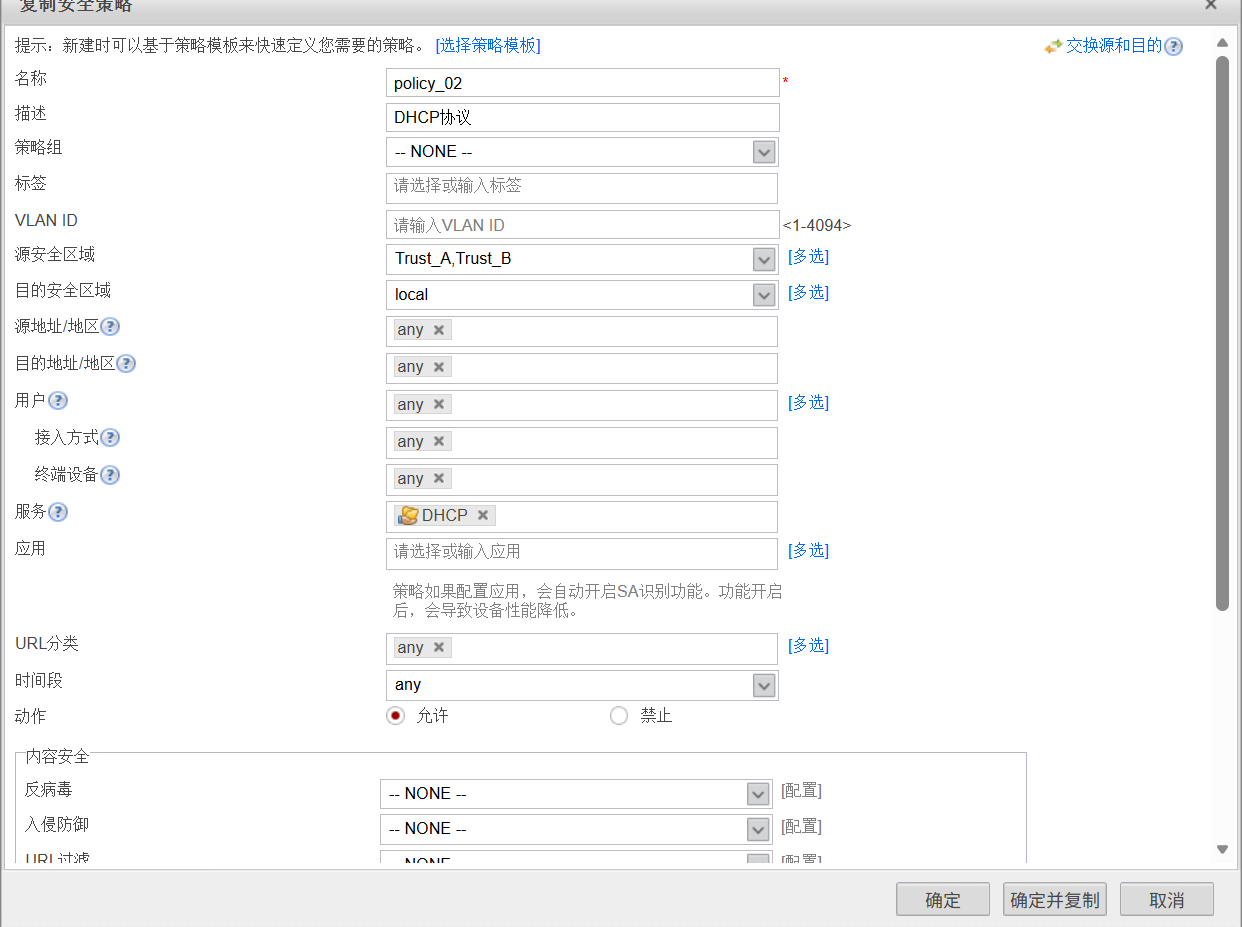

允许 Trust_A 和 Trust_B 区域终端通过 UDP 67/68 端口（DHCP 协议）访问防火墙 Local 区域，确保 IP 正常分配。

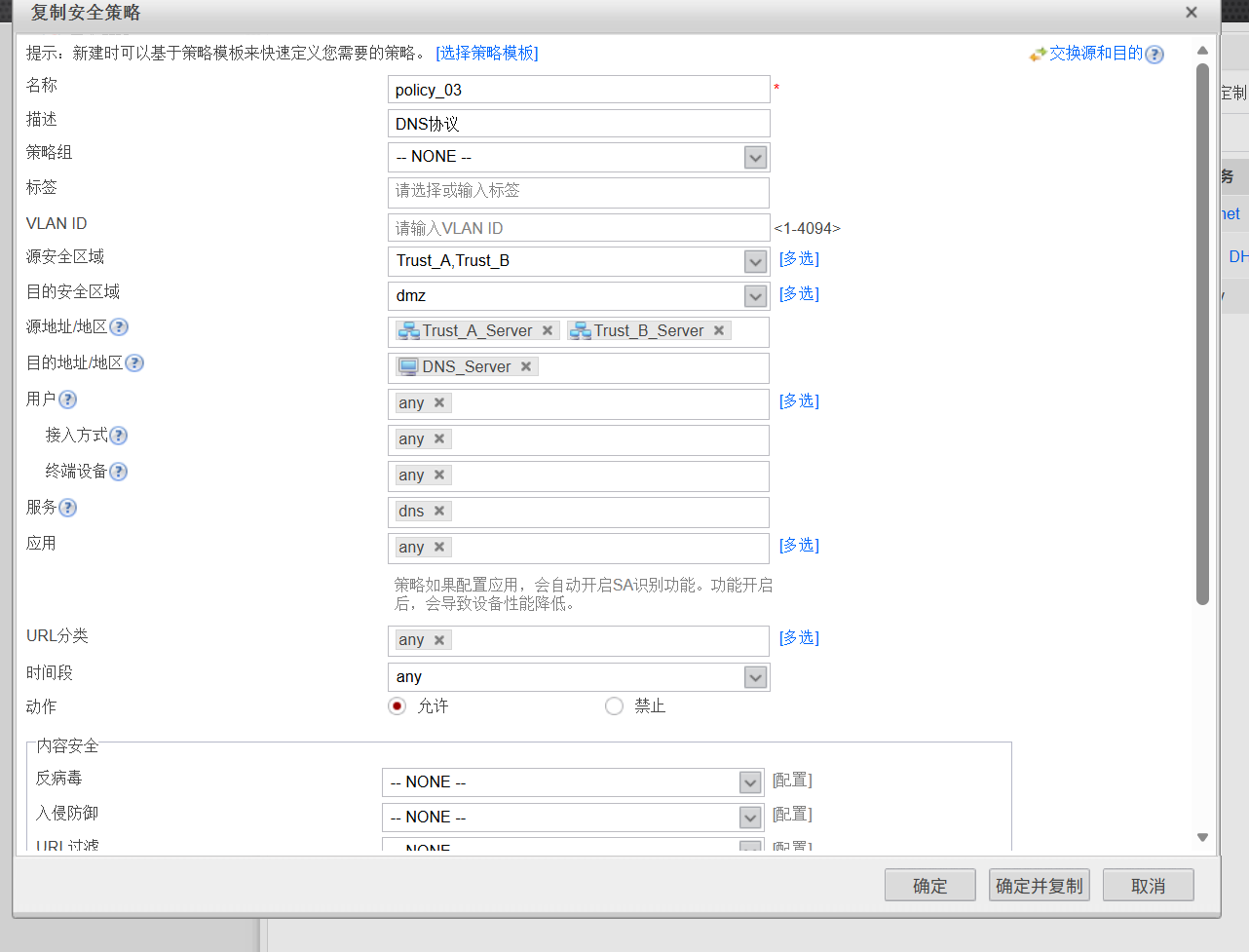

允许 Trust_A 和 Trust_B 区域终端访问 DMZ 区域的 DNS Server，支持域名解析功能。
允许运维部（Client3）从 Trust_A 区域全权限访问 DMZ 区域服务器。
仅允许高管（Client1）和财务部（Client2）从 Trust_A 区域通过 HTTP/HTTPS 服务访问 DMZ 区域的 OA Server 和 Web Server。
允许运维部（Client3）在非工作时间（工作日 0-8 点、18-23 点）从 Trust_A 区域访问 Untrust 区域（外网）。

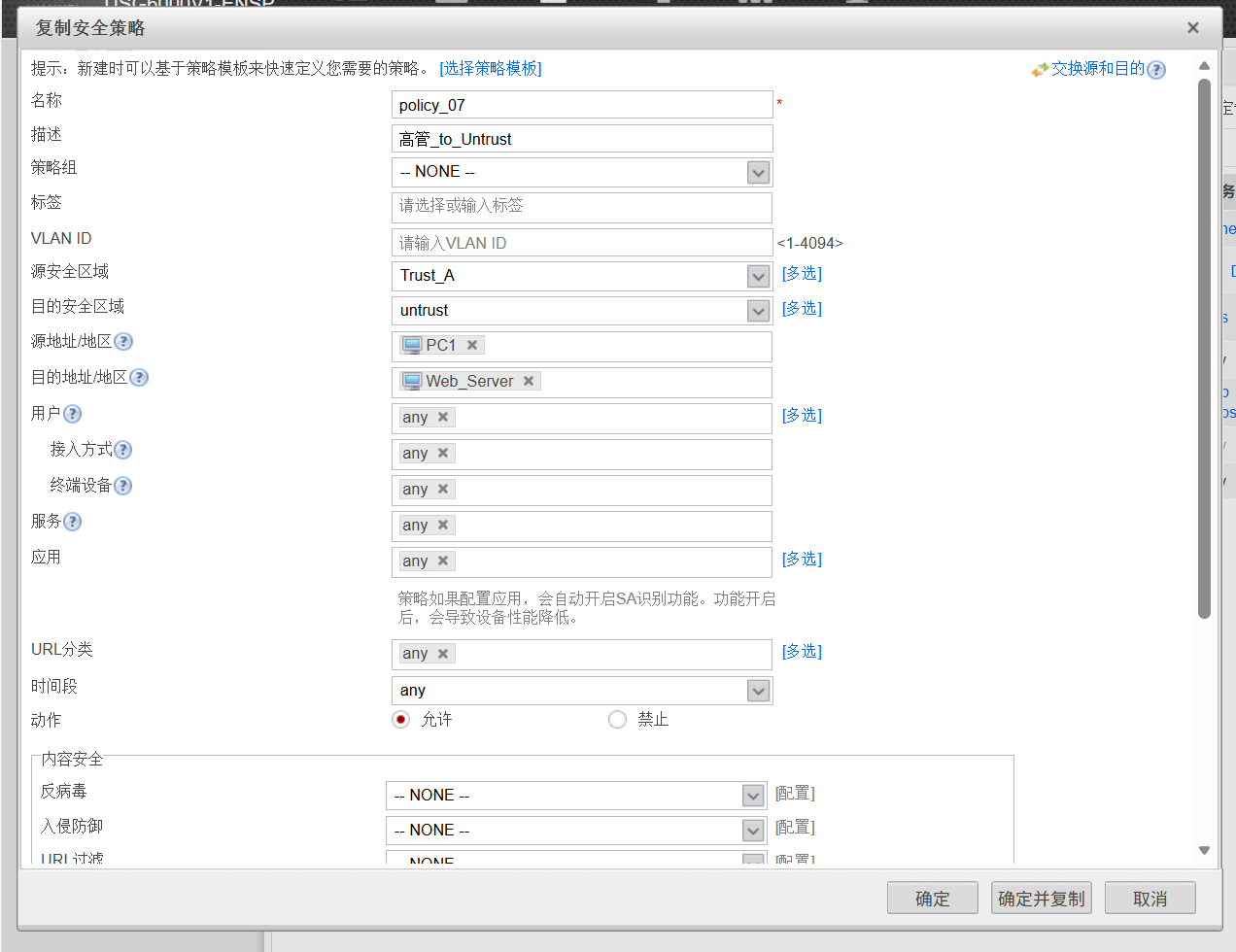

允许高管（Client1）从 Trust_A 区域随时访问 Untrust 区域（外网）。
允许技术部（PC1）从 Trust_B 区域访问 DMZ 区域的 Web Server。
仅允许技术部（PC1）和市场部（PC2）从 Trust_B 区域通过 HTTP/HTTPS 服务访问 DMZ 区域的 OA Server。
允许市场部（PC2）从 Trust_B 区域访问 Untrust 区域（外网）。

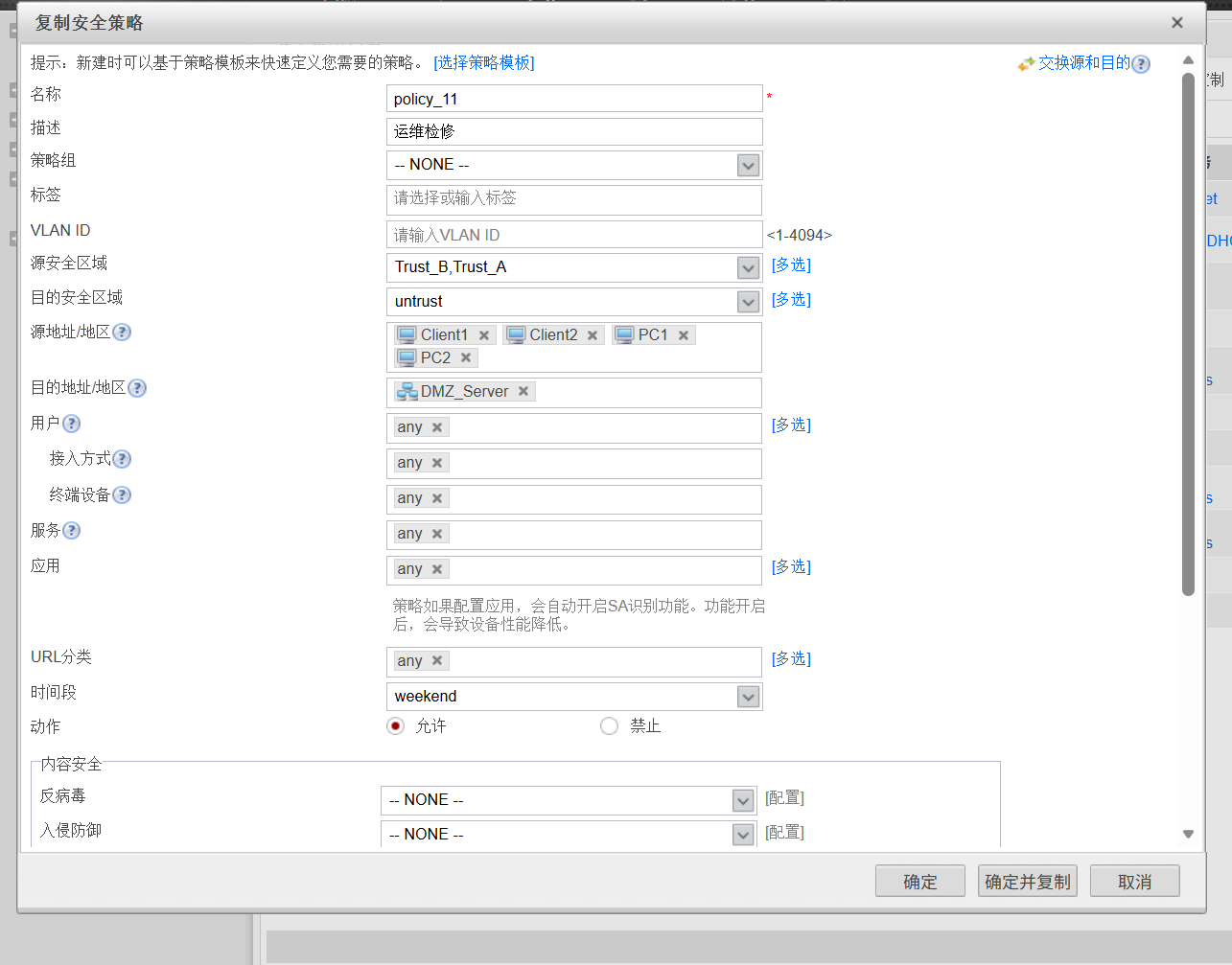

周末（周六、周日）期间，禁止高管、财务部、技术部、市场部等非运维部门从 Trust_A 和 Trust_B 区域访问 DMZ 区域，仅保留运维部检修权限。
依赖默认规则限制部门 A 与部门 B 之间的直接访问，需通过 OA 服务器传递文件。


三.实验步骤

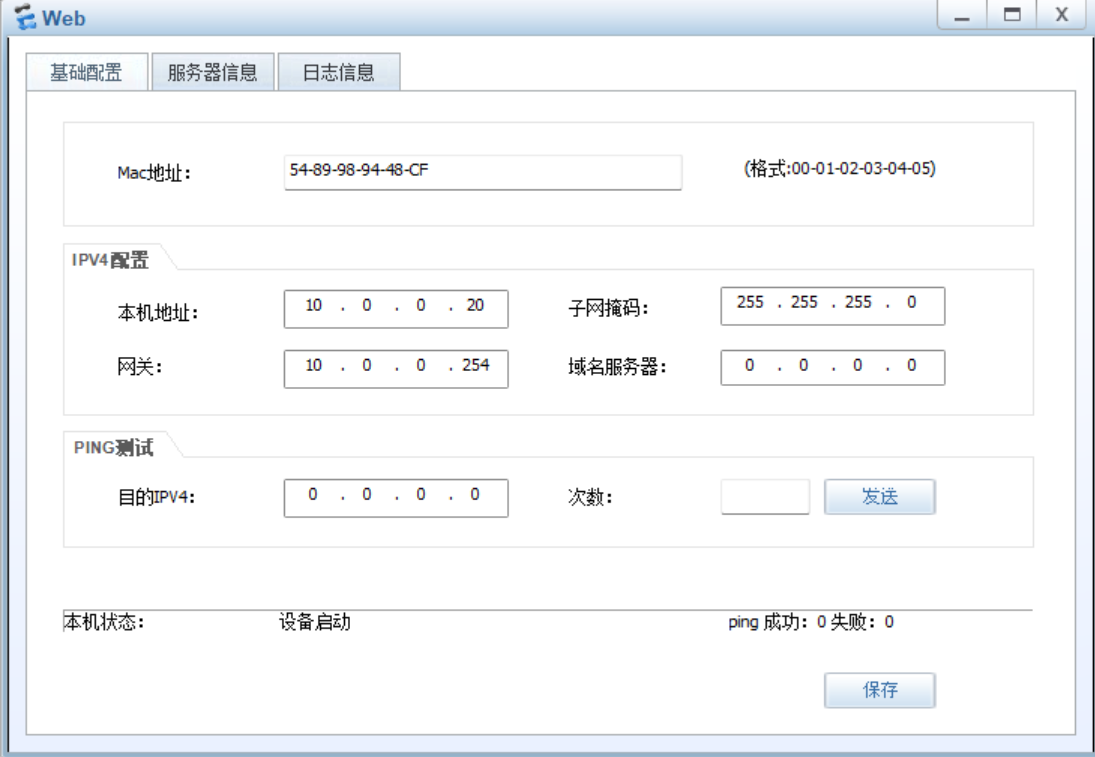

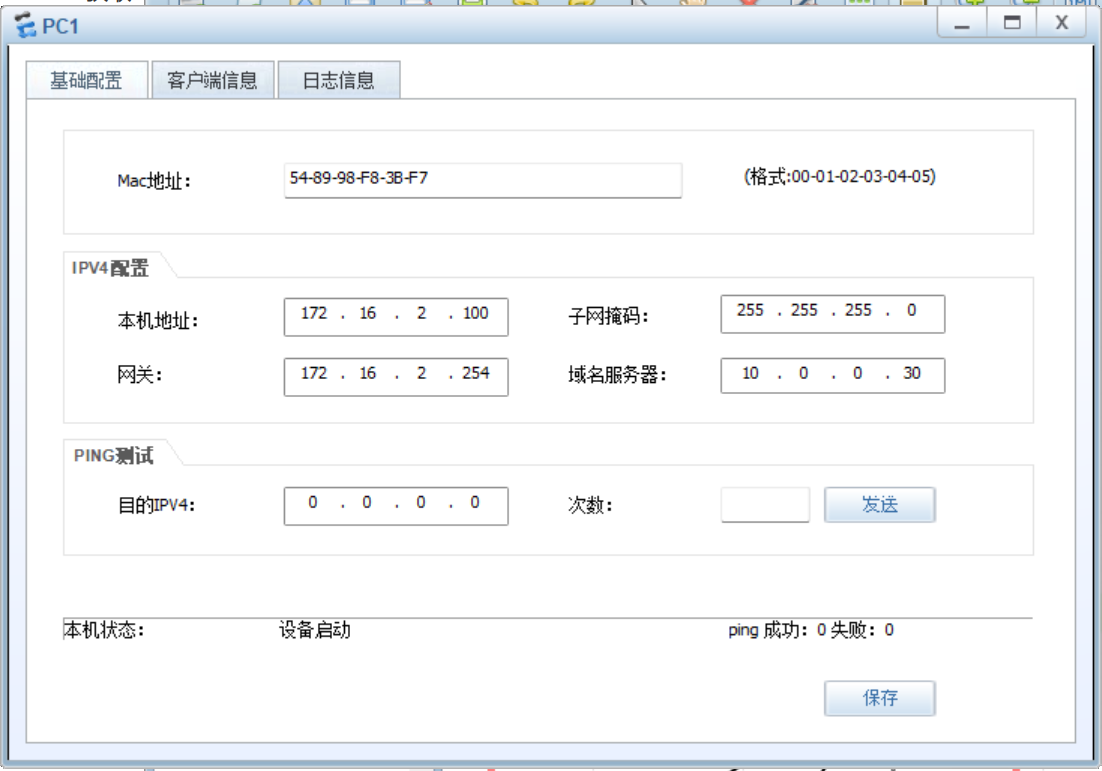

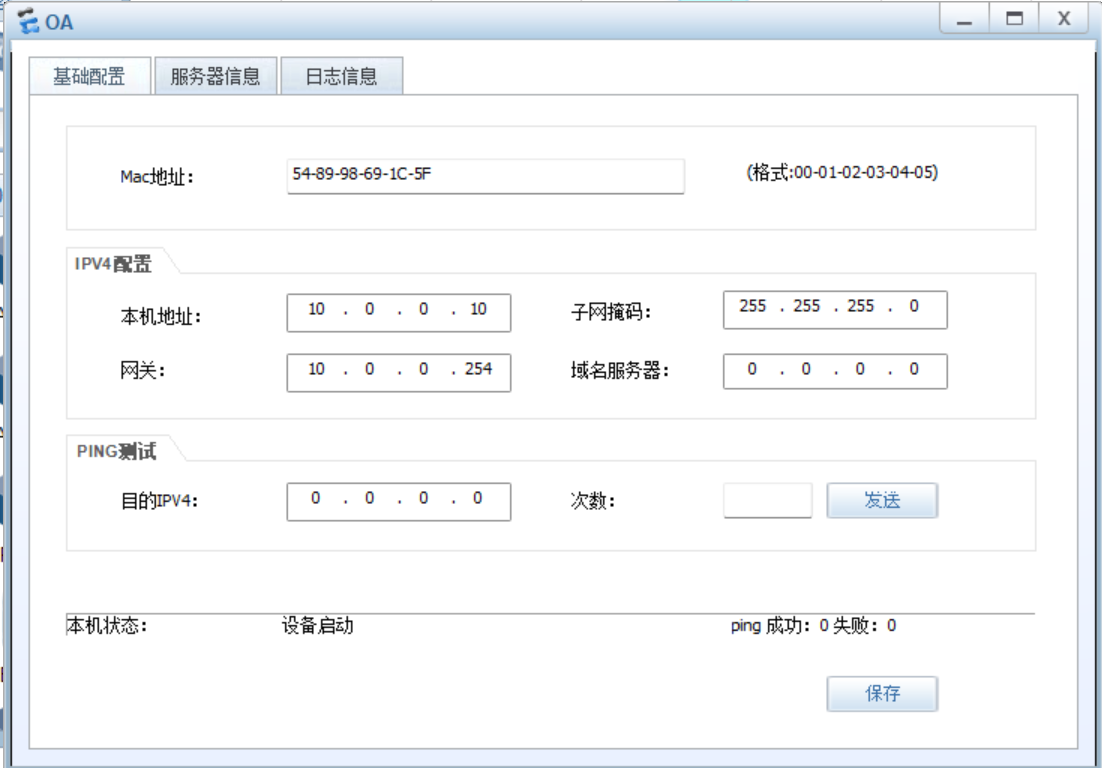

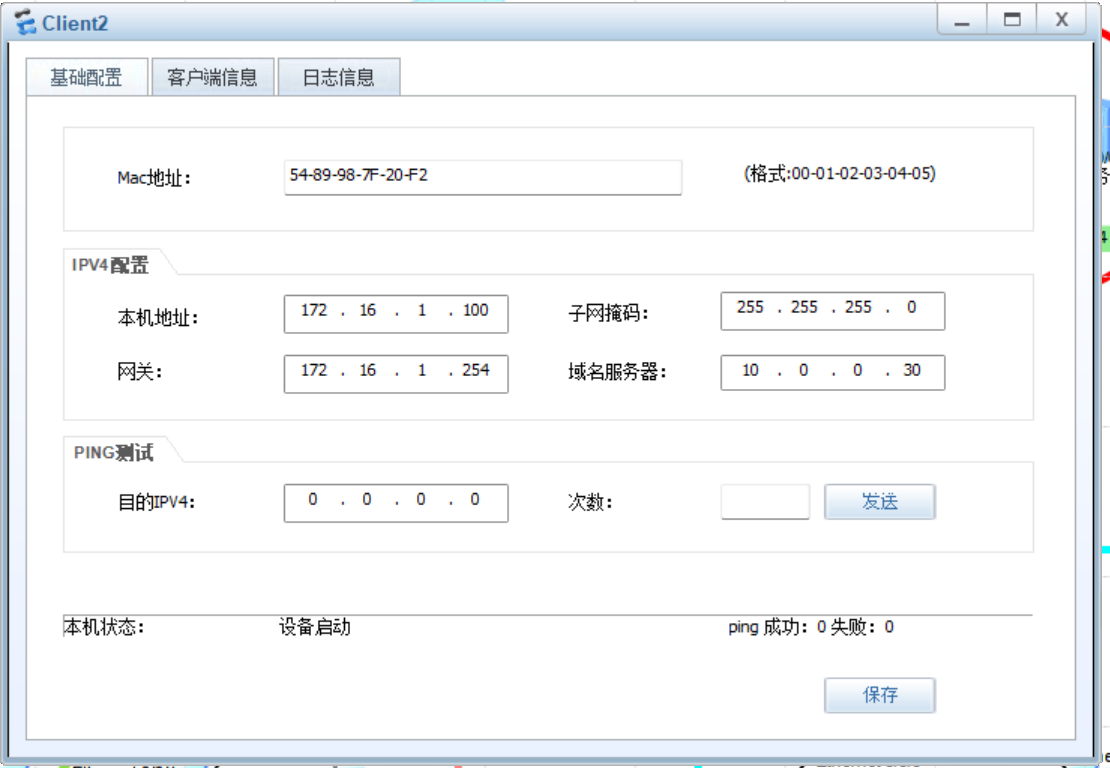

1.对PC和各个服务器进行IP地址的配置

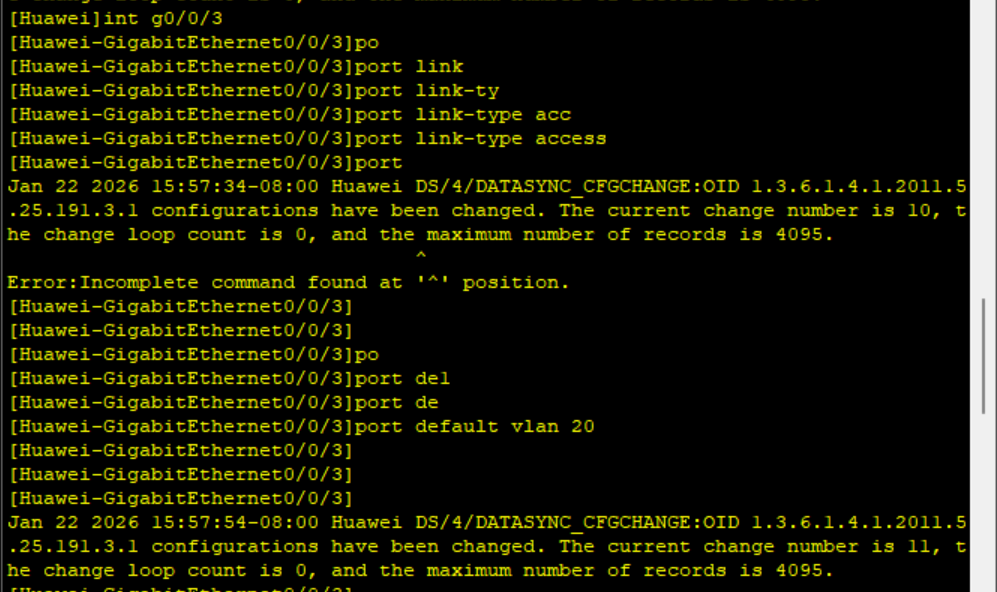

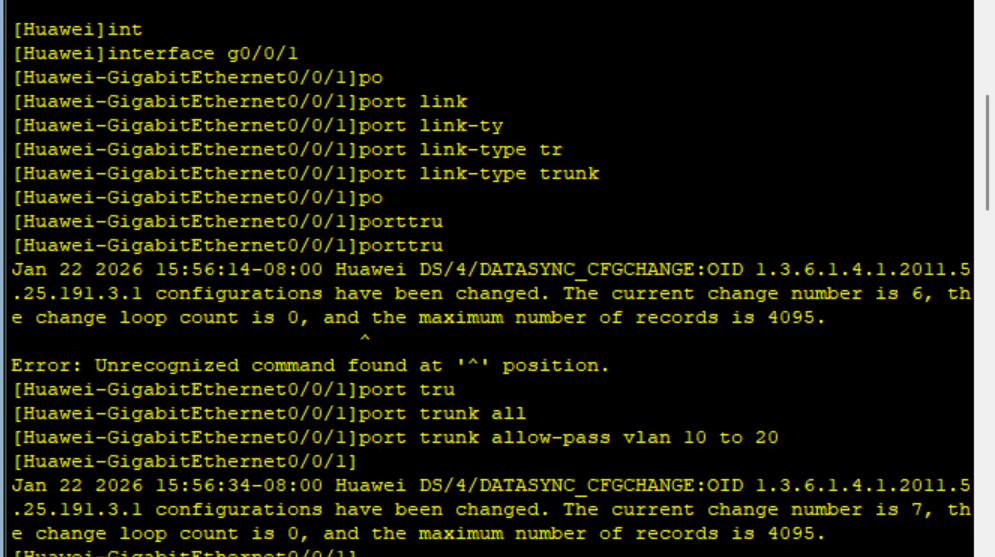

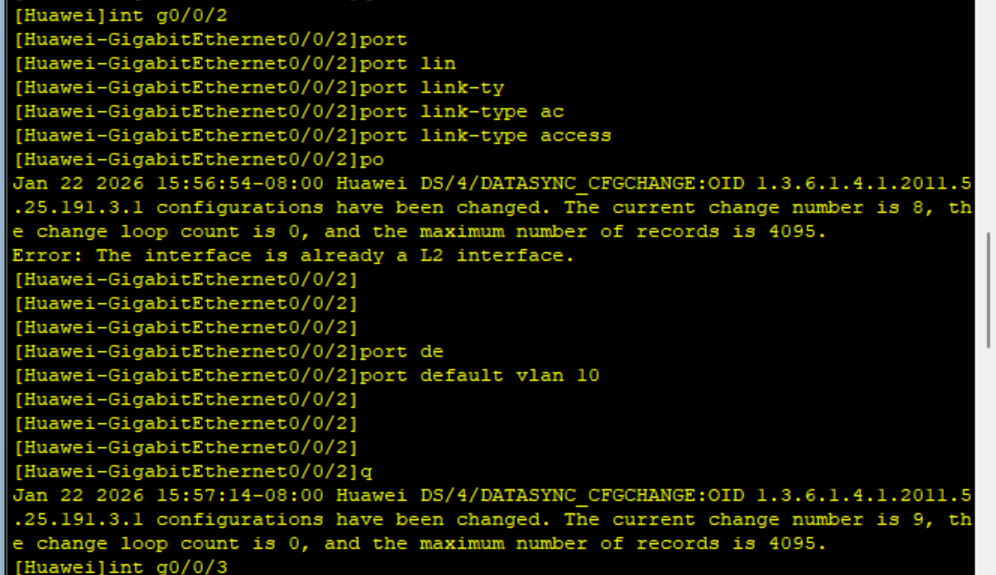

2.对交换机SW2进行配置（VLAN方面的配置，因为下面两个区域属于不同的VLAN）

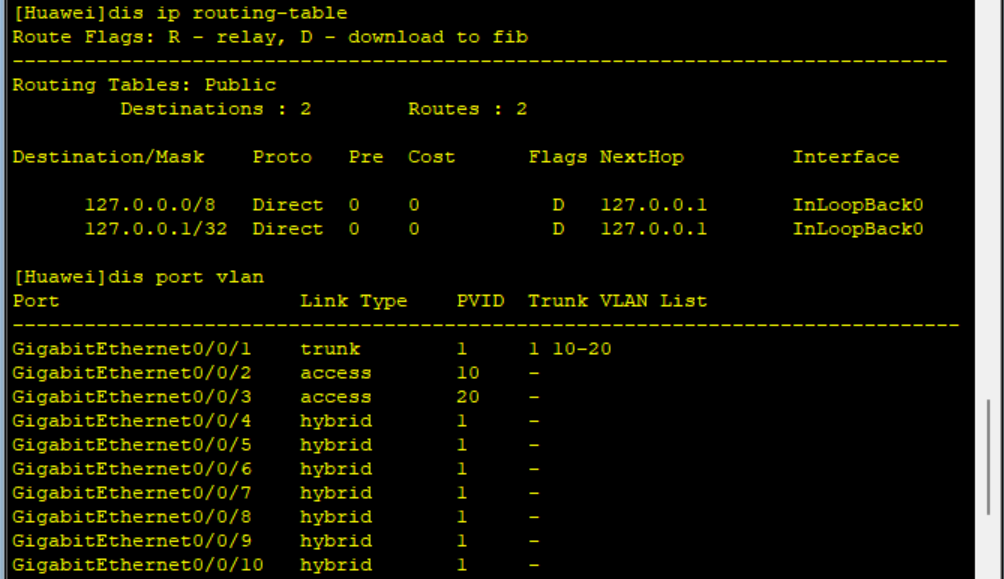

配置完之后进行查看

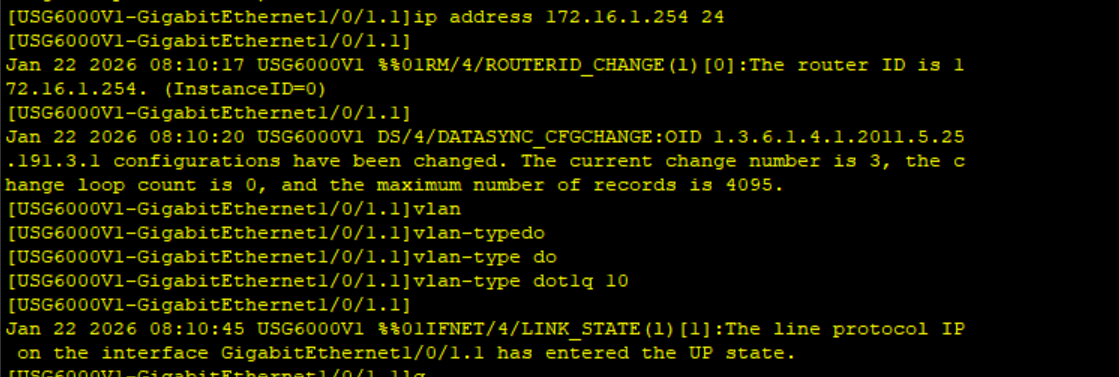

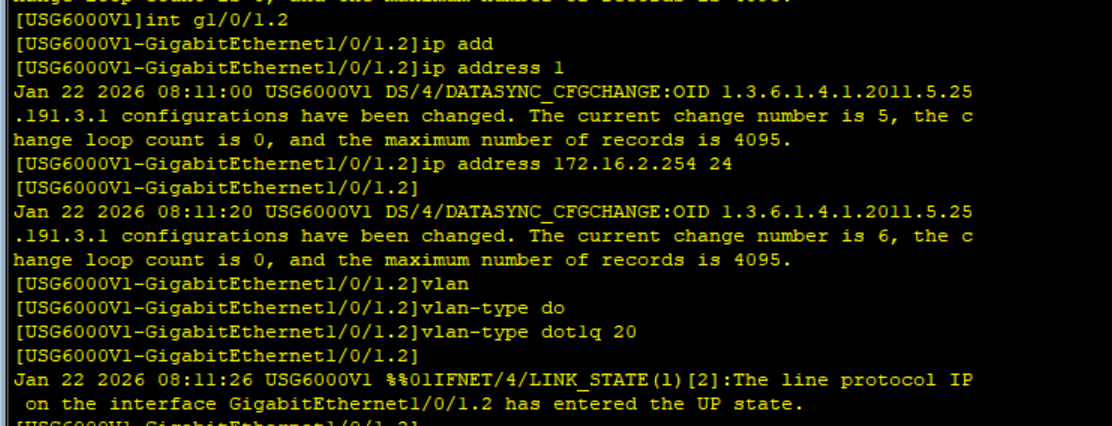

3.对防火墙的接口进行配置（配置IP和打开服务，打开服务要打开全部服务的命令为service-manage all permit ）

打开接口的服务，为了能进行web界面登录防火墙（先进入相应的接口，我这里打开的是全部服务，可以根据自己的需求打开指定的服务）

[USG6000V1]int g0/0/0
[USG6000V1-GigabitEthernet0/0/0]service-manage all permit

4.在防火墙上配置DHCP协议

[USG6000V1]dhcp enable #开启全局DHCP服务（基础前提）

[USG6000V1]ip pool dhcp-a # 创建地址池
Info: It is successful to create an IP address pool.
[USG6000V1-ip-pool-dhcp-a]gateway-list 172.16.1.254	 # 配置网关（对应子接口GE1/0/1.1的IP）
[USG6000V1-ip-pool-dhcp-a]network 172.16.1.0 mask 255.255.255.0 # 配置地址池网段（部门A：172.16.1.0/24）
[USG6000V1-ip-pool-dhcp-a]dns-list 10.0.0.30 # 配置DNS服务器地址（实验中DNS Server的IP：10.0.0.30）
[USG6000V1-ip-pool-dhcp-a]excluded-ip-address 172.16.1.100  # 排除静态IP：Client2（172.16.1.100）
[USG6000V1-ip-pool-dhcp-a]static-bind ip-address 172.16.1.90 mac-address 5489-9863-1
C0D # 为高管终端Client1绑定固定IP（需替换为实际MAC地址）

[USG6000V1]int g1/0/1.1  # 绑定dhcp-a到部门A的子接口GE1/0/1.1
[USG6000V1-GigabitEthernet1/0/1.1]dhcp select global  # 启用全局地址池分配（而非接口本地池）

[USG6000V1]ip pool dhcp-b
Info: It is successful to create an IP address pool.
[USG6000V1-ip-pool-dhcp-b]network 172.16.2.0 mask 255.255.255.0
[USG6000V1-ip-pool-dhcp-b]gateway-list 172.16.2.254
[USG6000V1-ip-pool-dhcp-b]dns-list 10.0.0.30
[USG6000V1-ip-pool-dhcp-b]excluded-ip-address 172.16.2.100
[USG6000V1-ip-pool-dhcp-b]q
[USG6000V1]int g1/0/1.2
[USG6000V1-GigabitEthernet1/0/1.2]dhcp select global

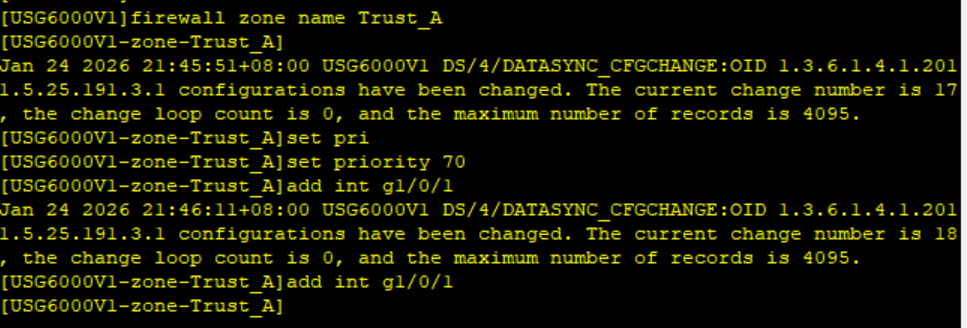

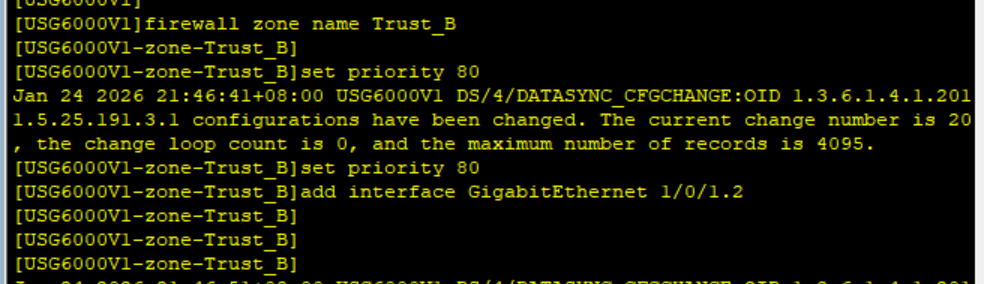

5.配置防火墙的安全区域

6.配置防火墙地址组

这里采用web界面的配置方法（也可以使用命令行的方法）

命令行方式如下，查看地址组的配置命令为  display ip address-set DMZ_Server

#举例DMZ_Server区域
[USG6000V1] ip address-set DMZ_Server type object
[USG6000V1-object-address-set-DMZ_Server] address 10.0.0.10 mask 32  # OA_Server
[USG6000V1-object-address-set-DMZ_Server] address 10.0.0.20 mask 32  # Web_Server
[USG6000V1-object-address-set-DMZ_Server] address 10.0.0.30 mask 32  # DNS_Server
[USG6000V1-object-address-set-DMZ_Server] quit

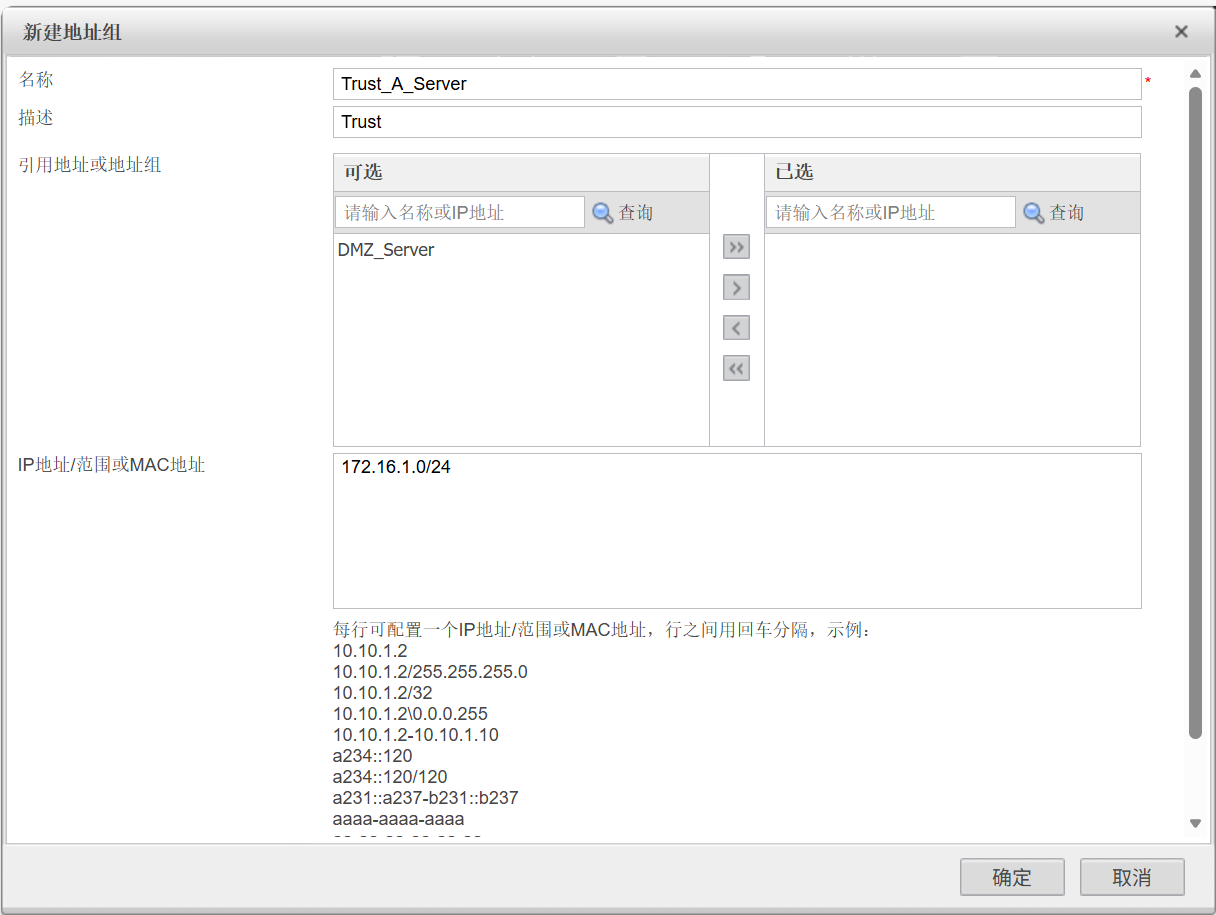

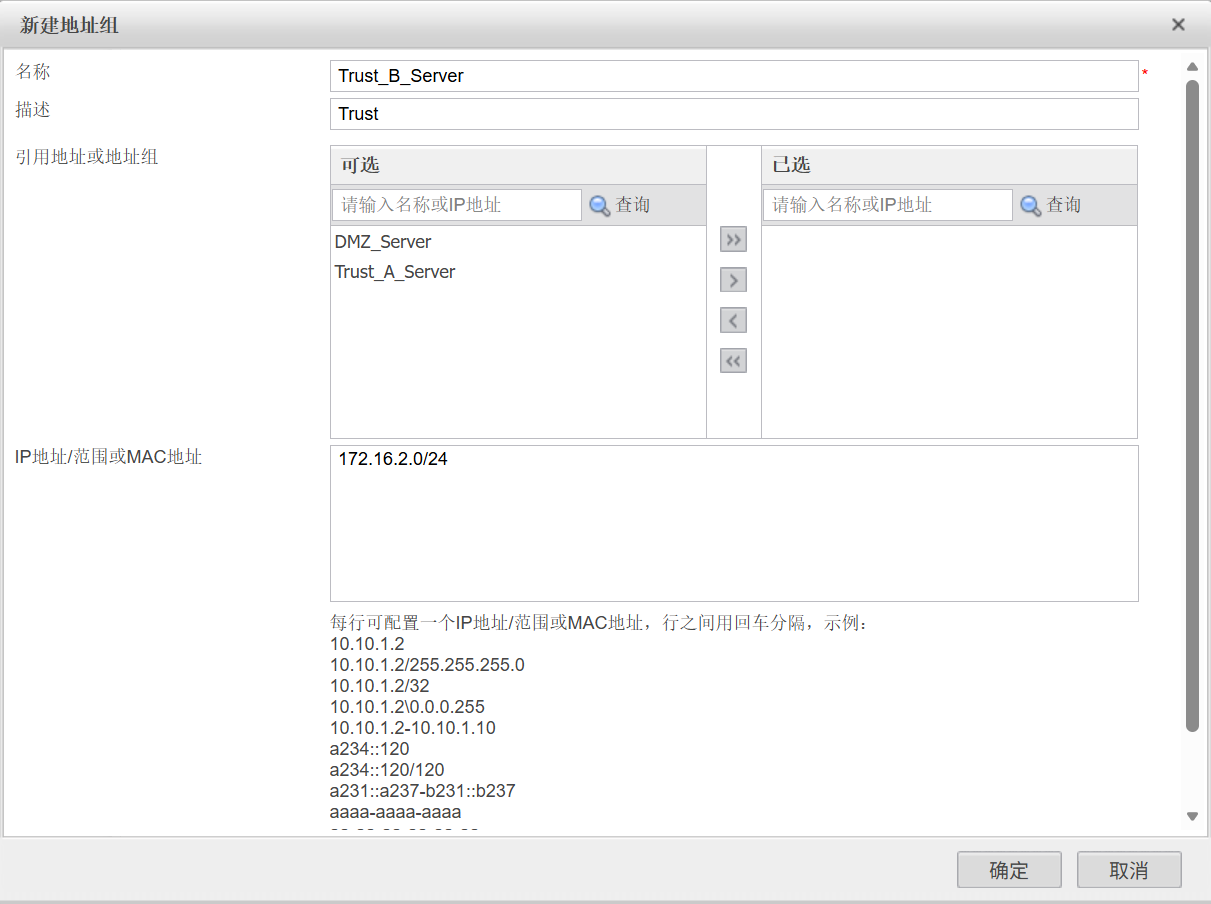

先创建地址组

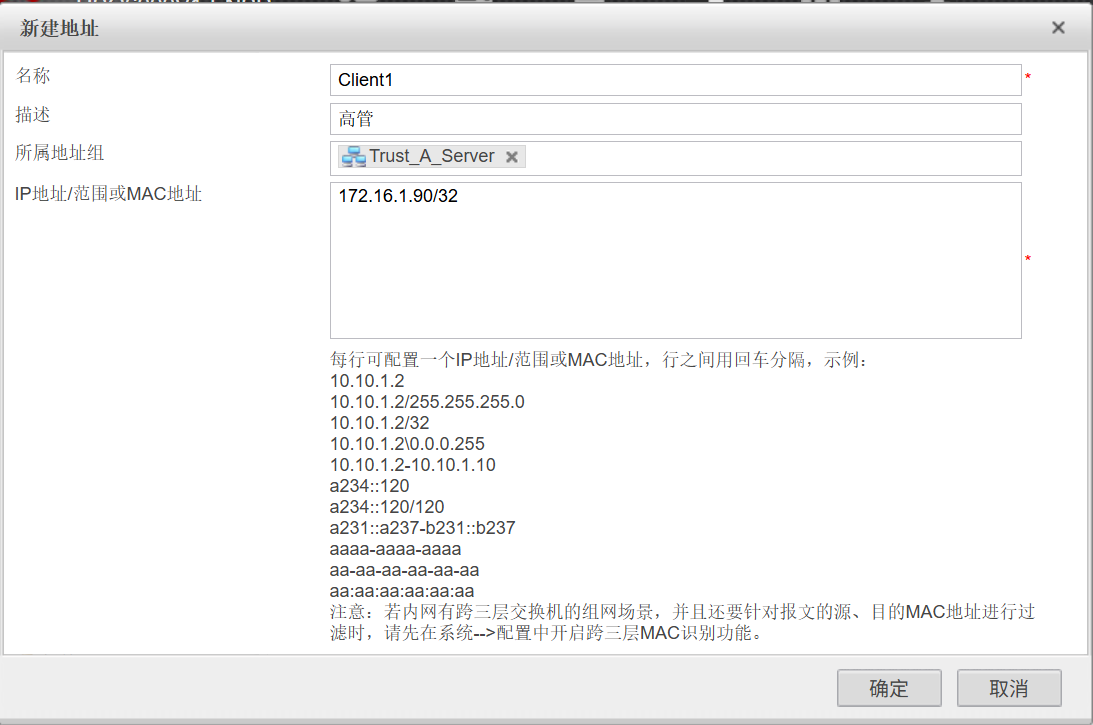

再创建地址，然后加入所属的地址组（这边只截取了Client1和Client2的，需要配置的还有各个服务器和PC的）

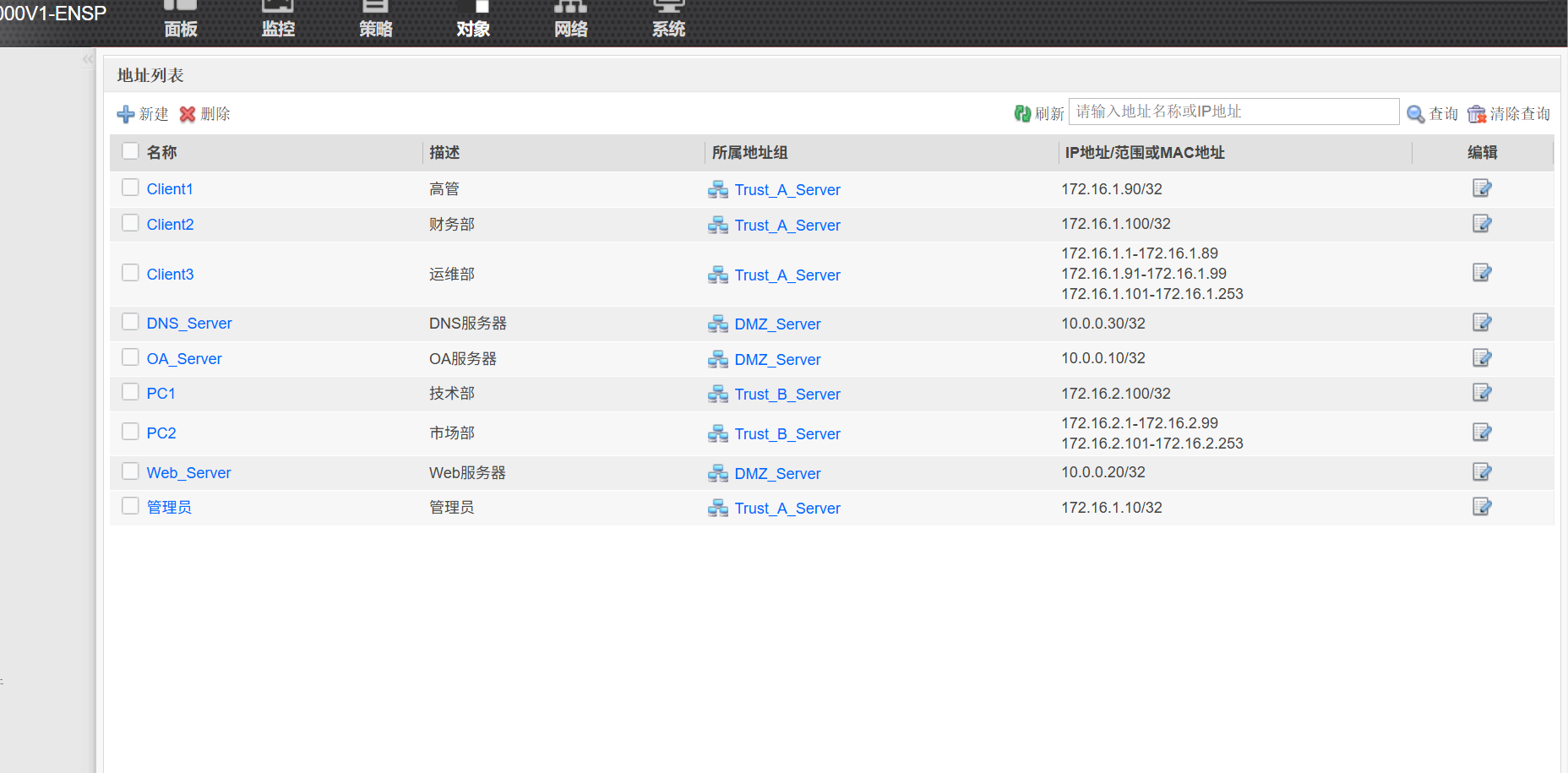

配置完之后如图所示

7.对管理员进行配置、

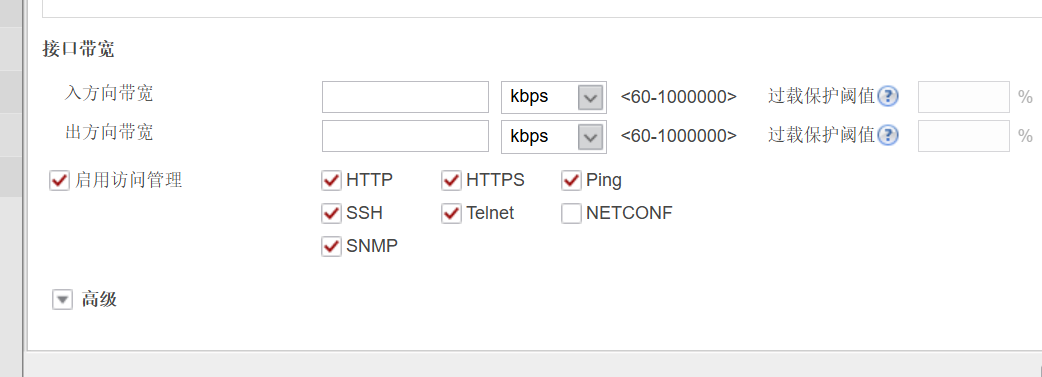

先查看接口有没有开启Telnet服务

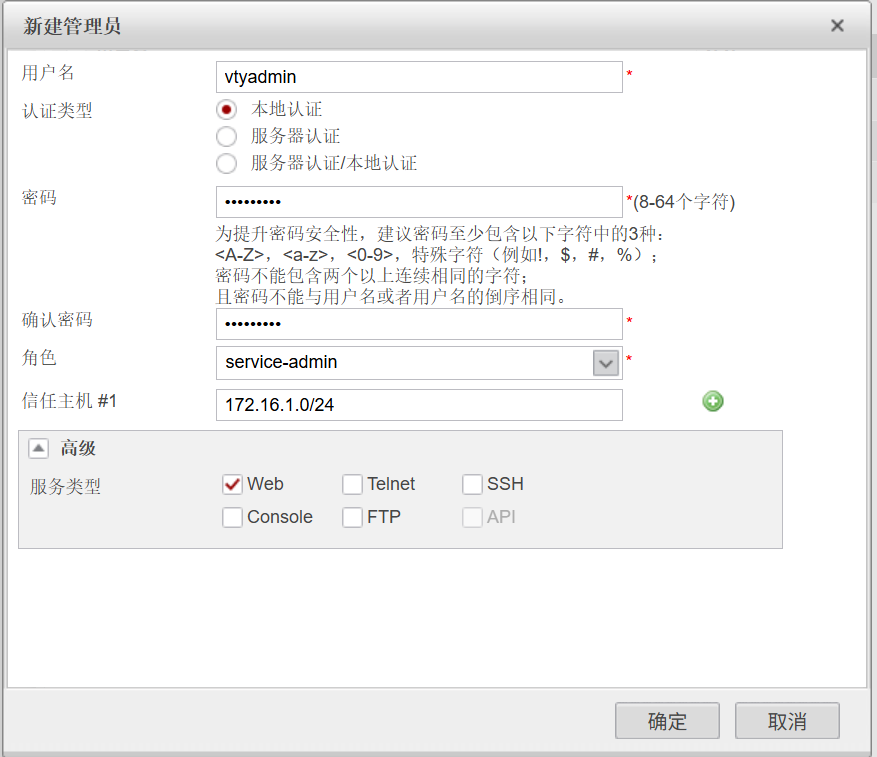

再去创建管理员

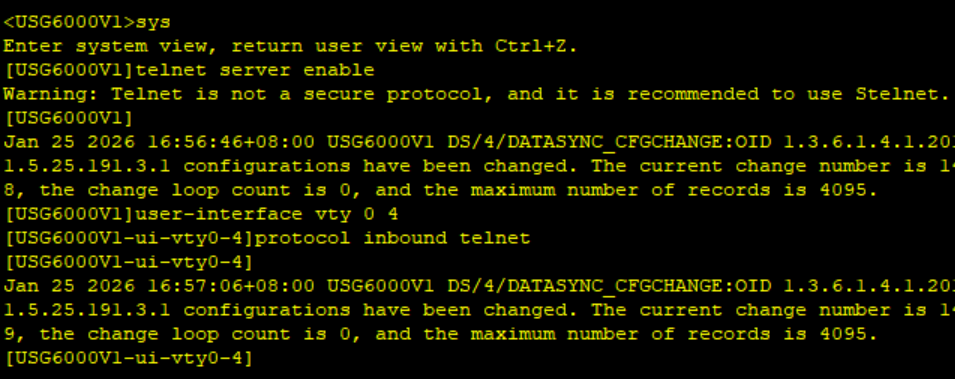

启用Telnet服务，指定设备通过telnet远程连接请求

8.配置认证策略

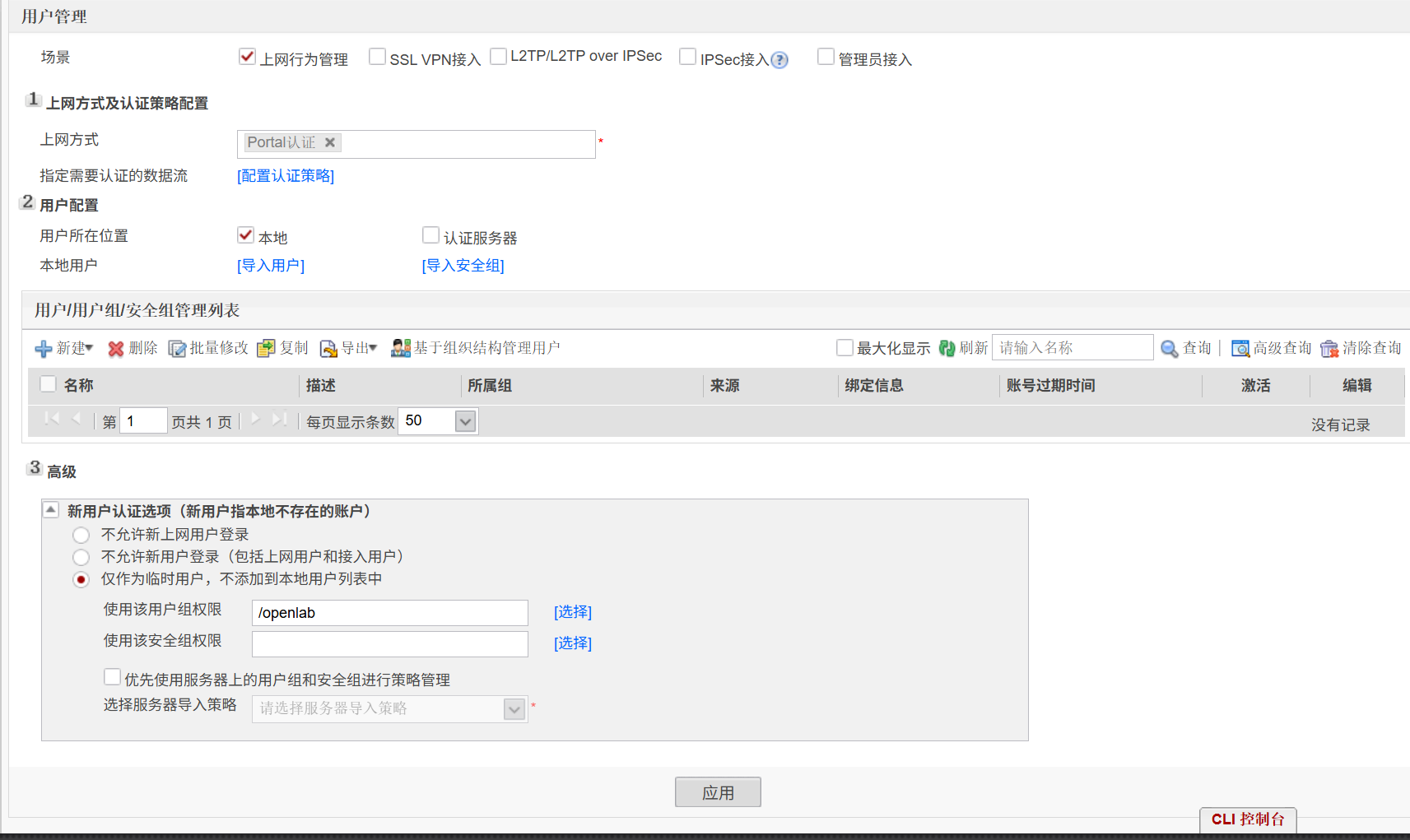

新建认证域

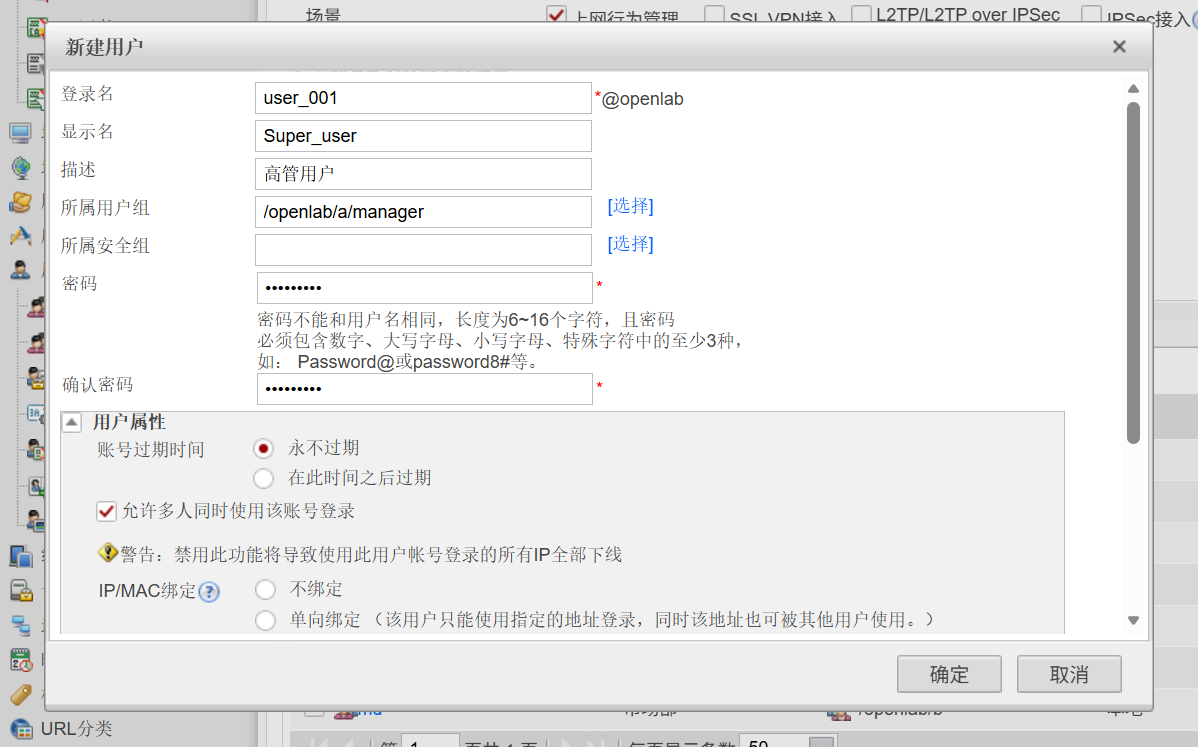

新建用户

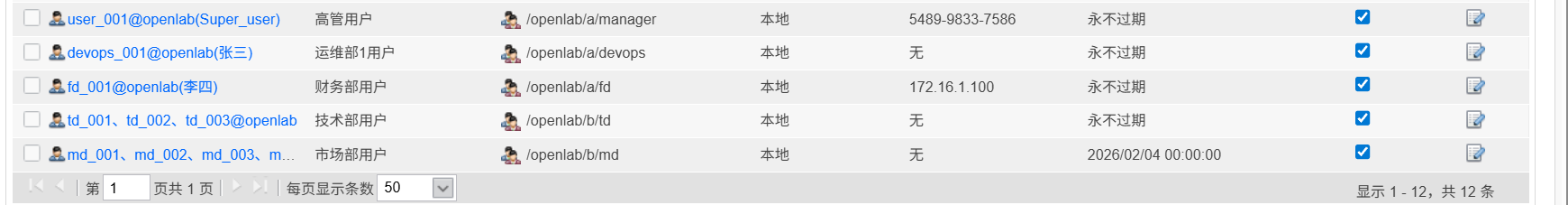

按照需求完成全部配置，结果如下

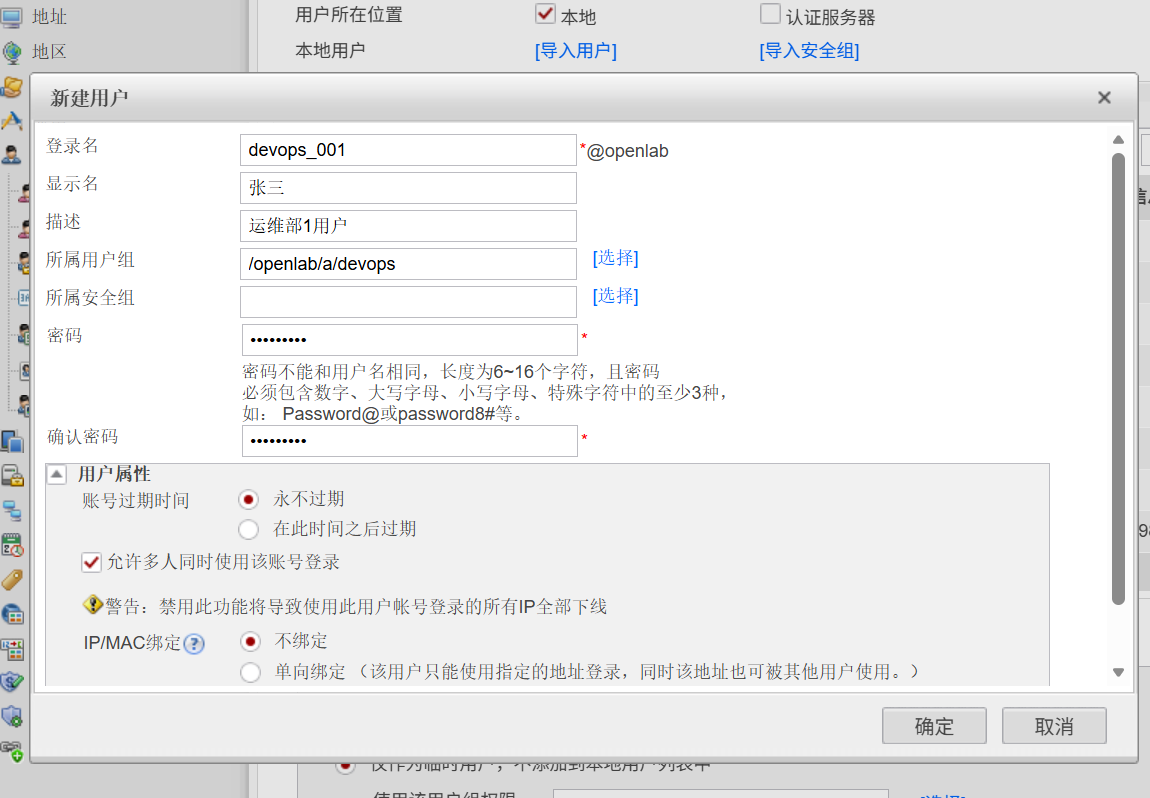

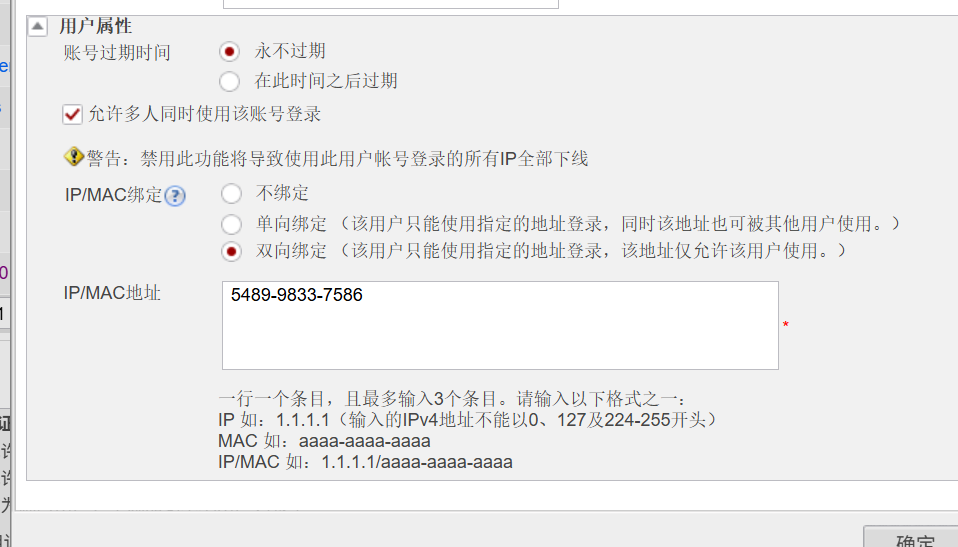

编写用户（这里只截了两个用户的编写）

全部编写完成后如下图所示

9.编写认证策略

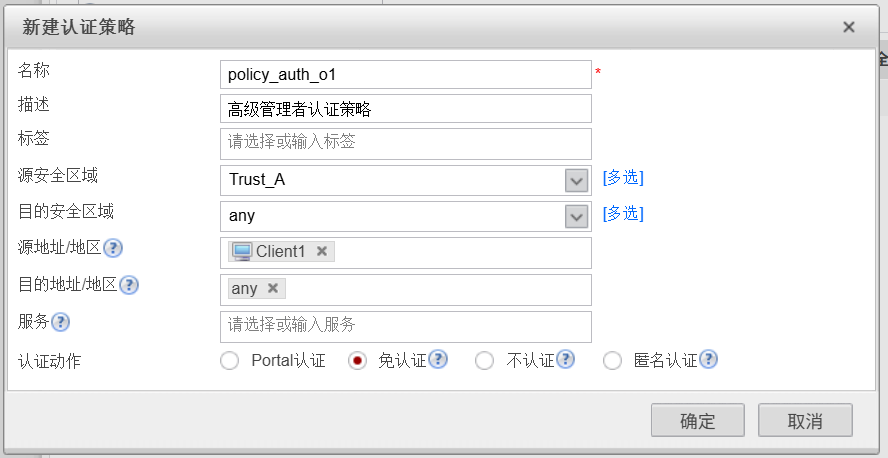

举例如下

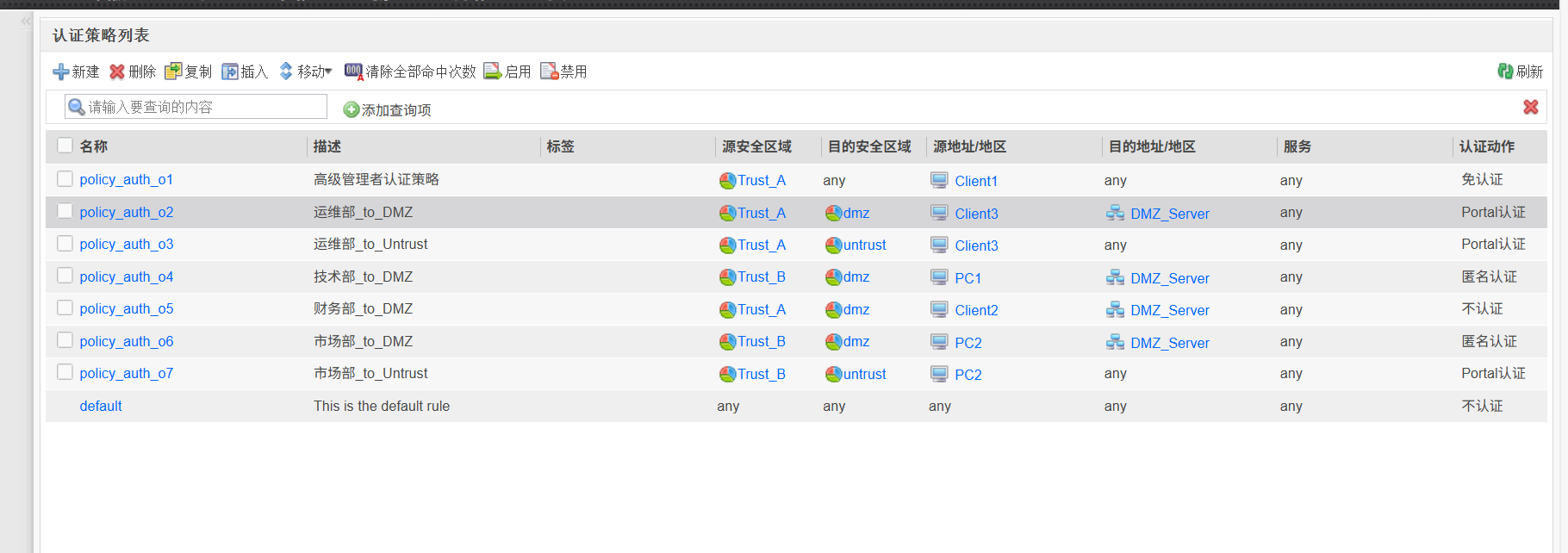

编写完如下图所示

10.编写安全策略

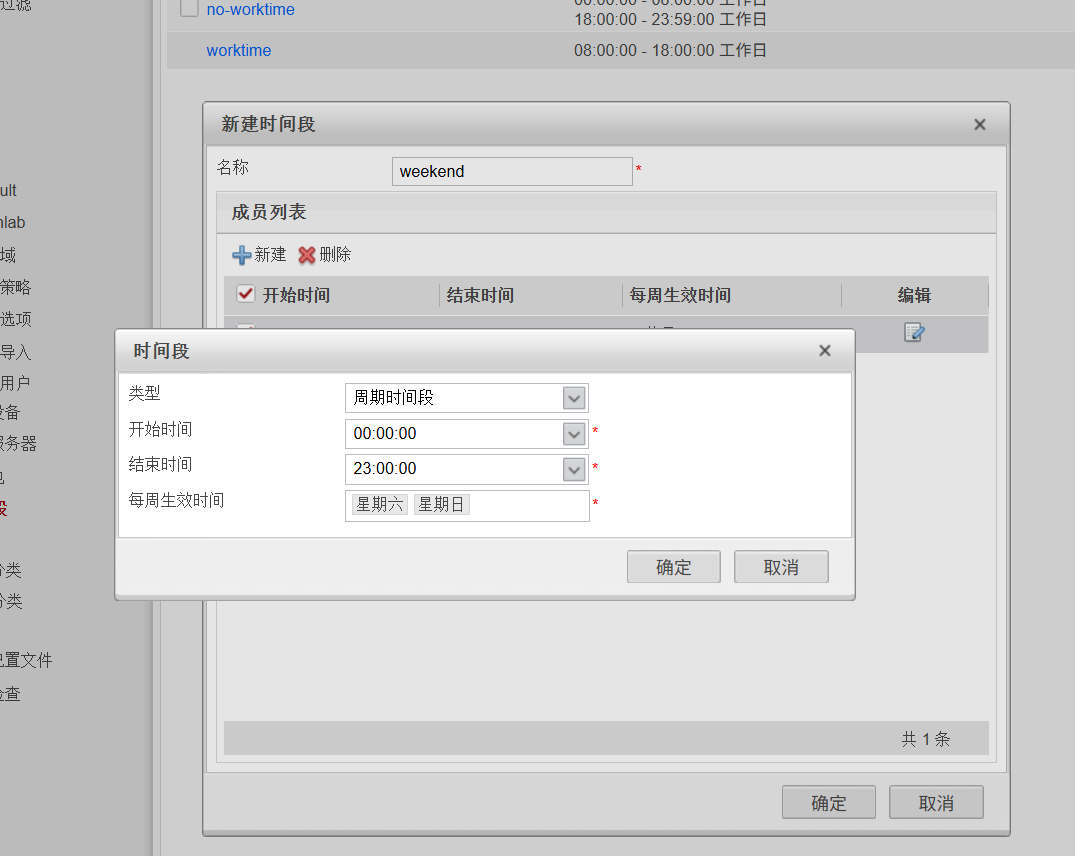

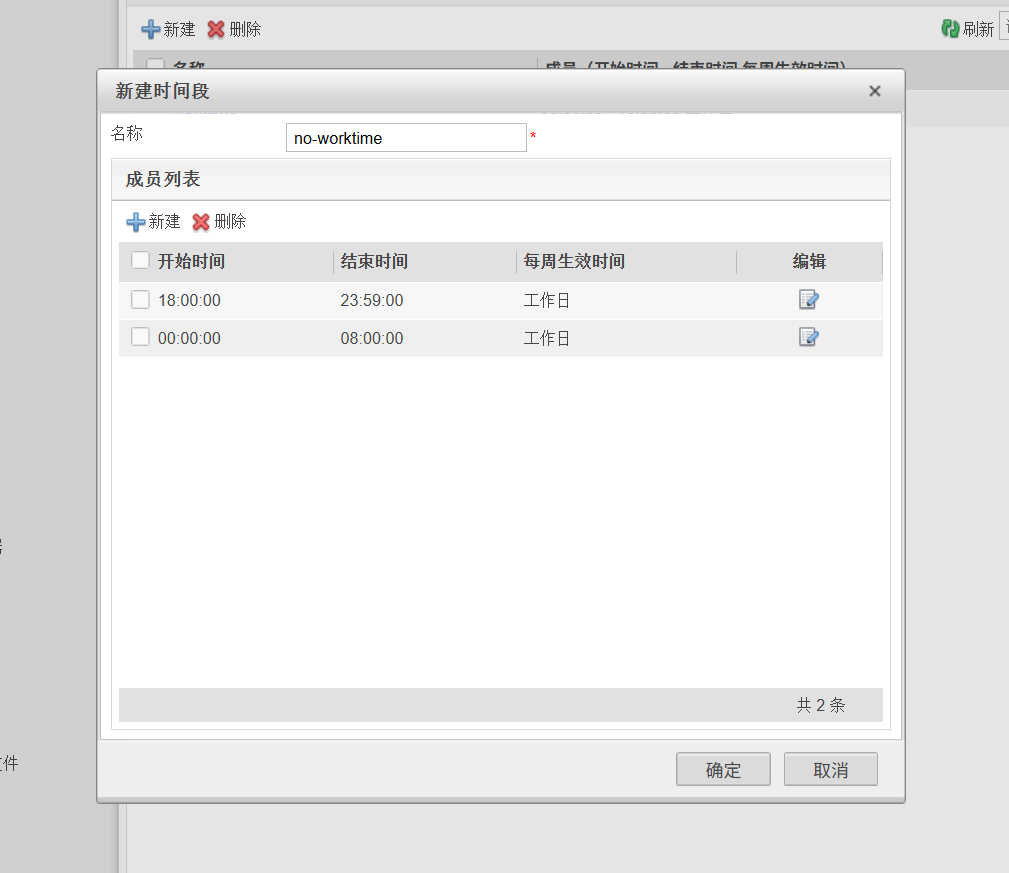

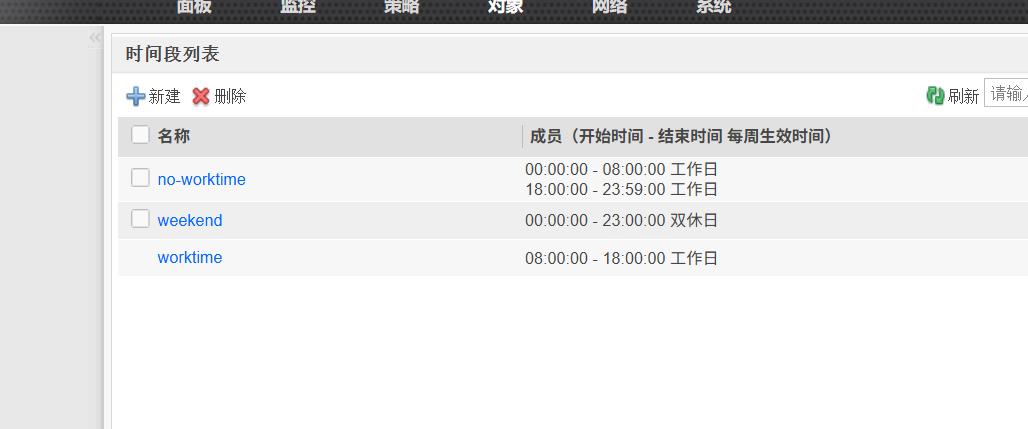

根据全部的安全策略所知，我们需要创建两个时间段

创建完成如下

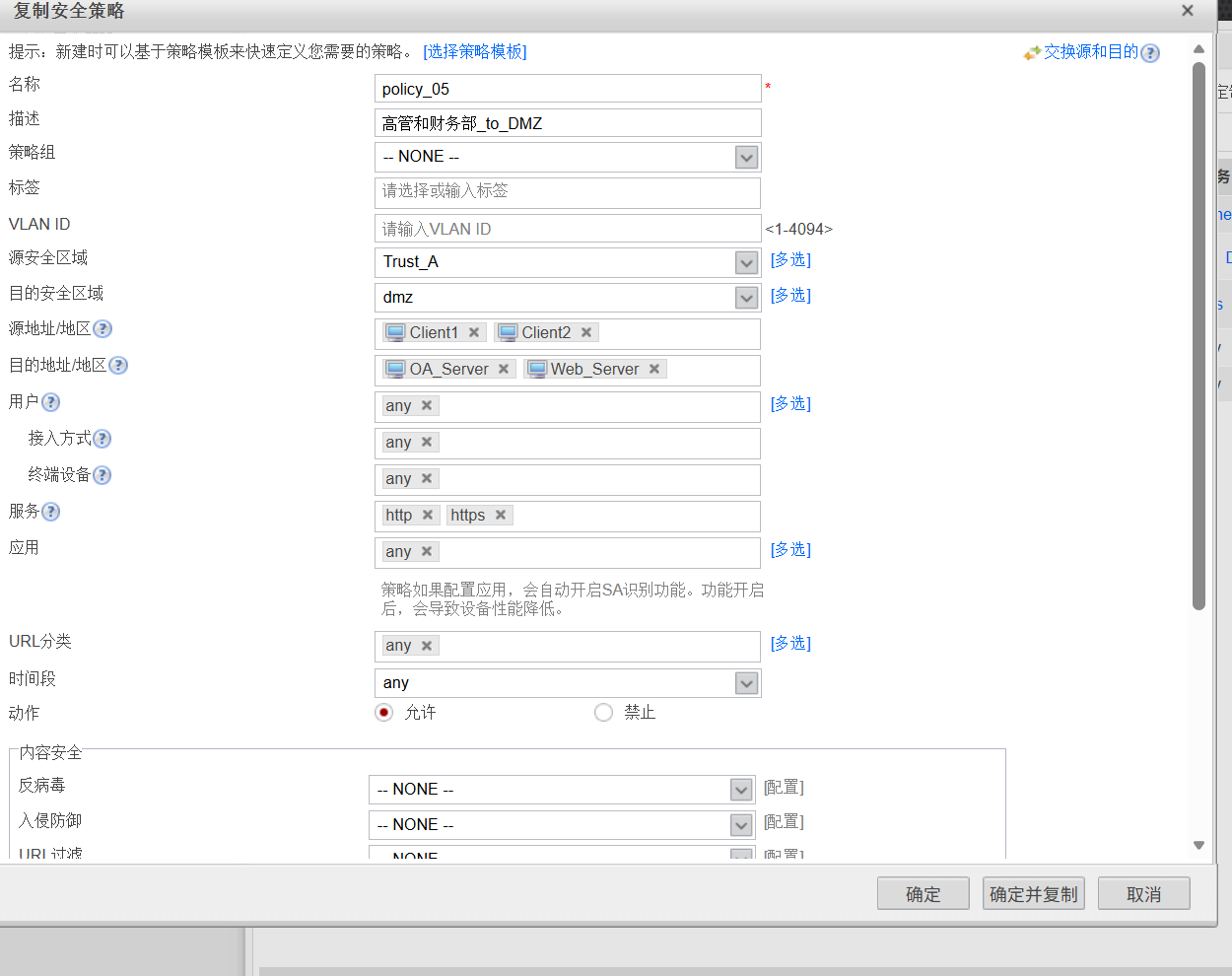

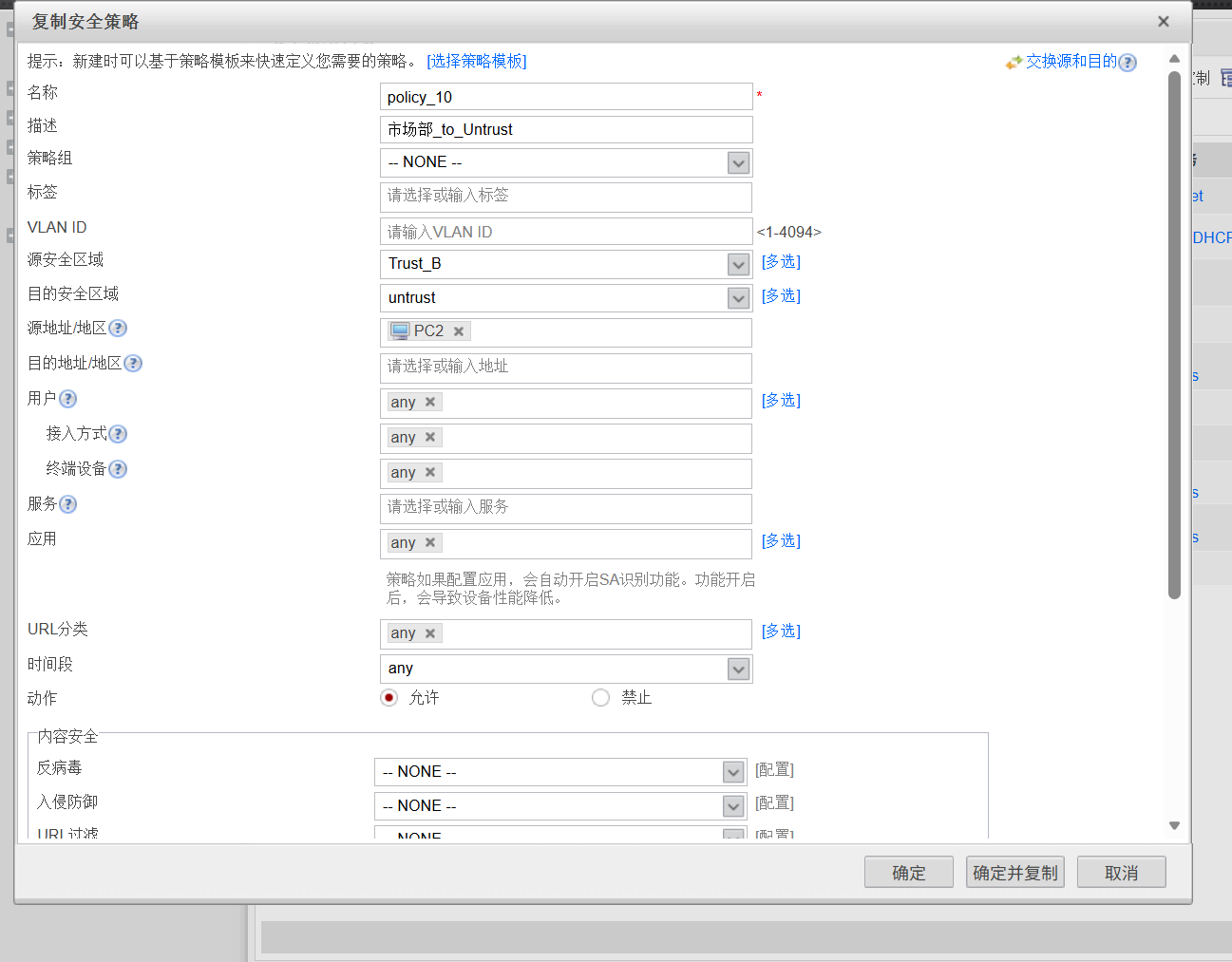

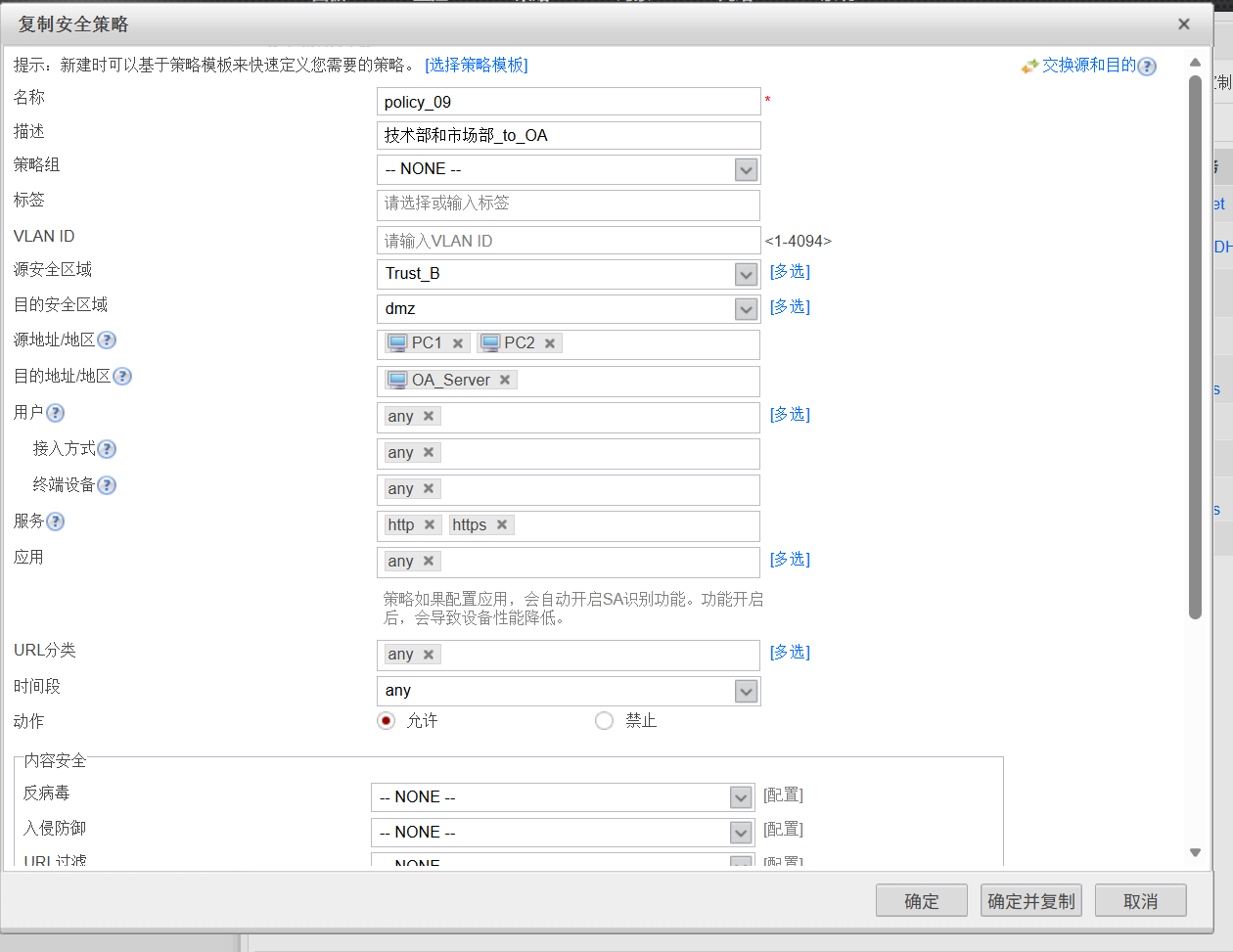

开始编写安全策略

从第一条到第十一条

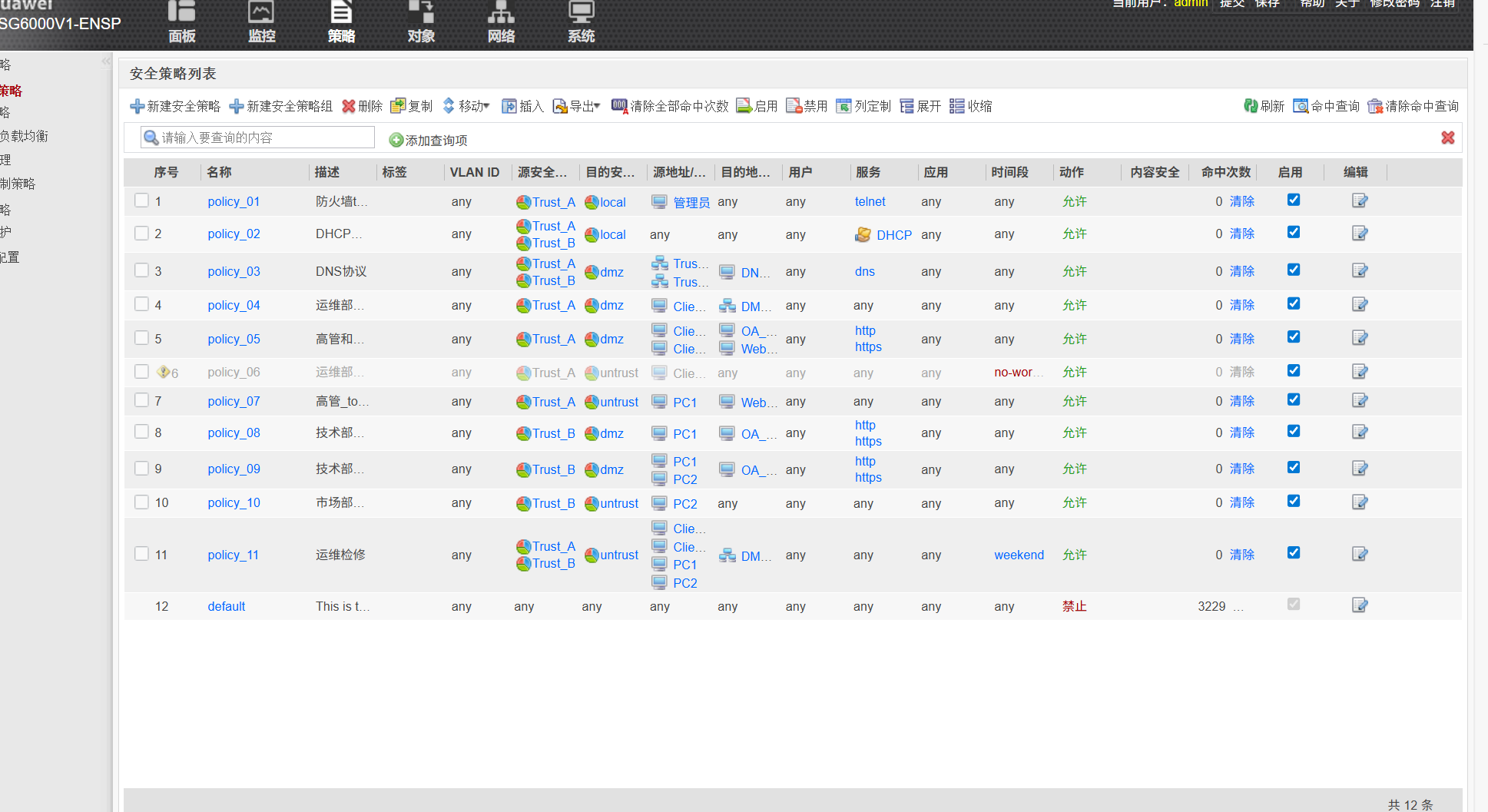

编写完之后如图所示
