喂饭级教程：如何在 ROS 2 仿真中实现四足机器人的 VLA（视觉-语言-动作）控制链路

前言：我们在做什么？

在这个教程里，我们将带你手把手在 Gazebo 仿真环境中，用自然语言（比如“向前走”）控制一只 Unitree GO2 四足机器人。

⚠️ 诚实预警：
为了聚焦于系统架构和控制链路的跑通，本教程中的“大模型节点”目前是**模拟（Mock）**的。

• 现在的状态：节点接收到包含 “forward” 的指令，就会假装自己听懂了，并发出控制命令。
• 未来的扩展：你只需要把这个 Python 文件里的 if "forward" in text: 换成调用 OpenAI/Gemini 的 API 代码，它就变成真正的 AI 机器人了。

---

1. 第一步：解决“腿软”问题（关键！）

很多同学根据我上一篇文章下载了 GO2 的代码包，发现仿真里机器人要么不动，要么像面条一样瘫在地上。这是因为官方配置里缺少了 Gazebo 物理引擎需要的 PID 参数。

操作步骤：
找到这个文件：src/go2_description/config/ros_control.yaml
在文件末尾（或其他合适位置），确保加入以下 gazebo_ros2_control 配置块。这一步是让狗能站起来的关键！

# src/go2_description/config/ros_control.yaml 修改示例

controller_manager:
  # ... (原有的内容保持不变)

# === 请务必添加以下内容 ===
gazebo_ros2_control:
  ros__parameters:
    pid_gains:
      # 把12个关节的 PID 都加上，让电机这股劲儿能使出来
      rf_hip_joint: {p: 100.0, i: 0.05, d: 2.5}
      rf_upper_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      rf_lower_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      lf_hip_joint: {p: 100.0, i: 0.05, d: 2.5}
      lf_upper_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      lf_lower_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      rh_hip_joint: {p: 100.0, i: 0.05, d: 2.5}
      rh_upper_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      rh_lower_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      lh_hip_joint: {p: 100.0, i: 0.05, d: 2.5}
      lh_upper_leg_joint: {p: 100.0, i: 0.05, d: 2.5}
      lh_lower_leg_joint: {p: 100.0, i: 0.05, d: 2.5}

---

2. 第二步：搭建 VLA 桥接包

我们需要一个翻译官，把自然语言变成机器人的速度指令。

1. 创建包：
   在 src 目录下新建一个包叫 vla_bridge。我把文件夹放这里了通过网盘分享的文件：vla_bridge.zip
   链接: https://pan.baidu.com/s/1FibvO3gqAD_cHvOLeqCjFA 提取码: luck

2. 核心代码 (src/vla_bridge/vla_bridge/vla_node.py)：
   这是我们的模拟 VLA 节点。

   # 简化逻辑展示
   def instruction_callback(self, msg):
       command = msg.data.lower()
       if "move forward" in command:
           self.get_logger().info("【VLA模拟】理解指令：请求向前移动")
           # 发送结构化指令给下层
           self.action_pub.publish(String(data="move forward 1.0m"))


3. 执行代码 (src/vla_bridge/vla_bridge/action_parser_node.py)：
   这是动作执行器，它把 “move forward 1.0m” 翻译成 cmd_vel 速度话题。

   # 简化逻辑展示
   def execute_move(self):
       # 发布线速度 0.5 m/s
       msg = Twist()
       msg.linear.x = 0.5
       self.cmd_vel_pub.publish(msg)


4. 终端编译
   colcon build 之后source

3. 第三步：启动流程（严格按照顺序！）

玩机器人就像开飞机，启动顺序乱了就飞不起来。请打开 4个终端。

终端 1：世界生成器

加载仿真环境和机器人模型。

ros2 launch gazebo_sim launch.py sensors:=true world:=warehouse.sdf

现象：Gazebo 窗口弹出，狗出现在里面，但是此时它是瘫软的。

终端 2：运动小脑

启动机器人的运动控制器，负责控制那12个电机怎么动。

ros2 launch quadropted_controller robot_controller.launch.py

现象：终端里会疯狂刷屏，这是正常的。

终端 3：唤醒法师 (重要！)

机器人默认是趴着的（阻尼模式），我们需要发服务指令把它叫醒。

先发这个（站起来）：

ros2 service call /robot1/robot_behavior_command quadropted_msgs/srv/RobotBehaviorCommand "{command: 'up'}"

现象：你会看到狗在 Gazebo 里猛地站了起来！

再发这个（切换到行走模式）：

ros2 service call /robot1/robot_behavior_command quadropted_msgs/srv/RobotBehaviorCommand "{command: 'walk'}"

现象：狗会稍微调整一下姿态，准备好走路。如果没有这一步，发速度指令它只会原地踏步。

终端 4：VLA 大脑（我们的桥接节点）

启动我们写的 Python 节点。

ros2 launch vla_bridge vla_bridge.launch.py

现象：显示 Ready to receive instructions...

---

4. 第四步：见证奇迹

现在万事俱备，我们在任意终端里扮演“用户”，发送一条自然语言指令：

ros2 topic pub --once /vla/instruction std_msgs/msg/String "data: 'move forward and stop'"

预期的快乐：

1. 终端 4 会打印：[ActionParser] Executing: move forward ...

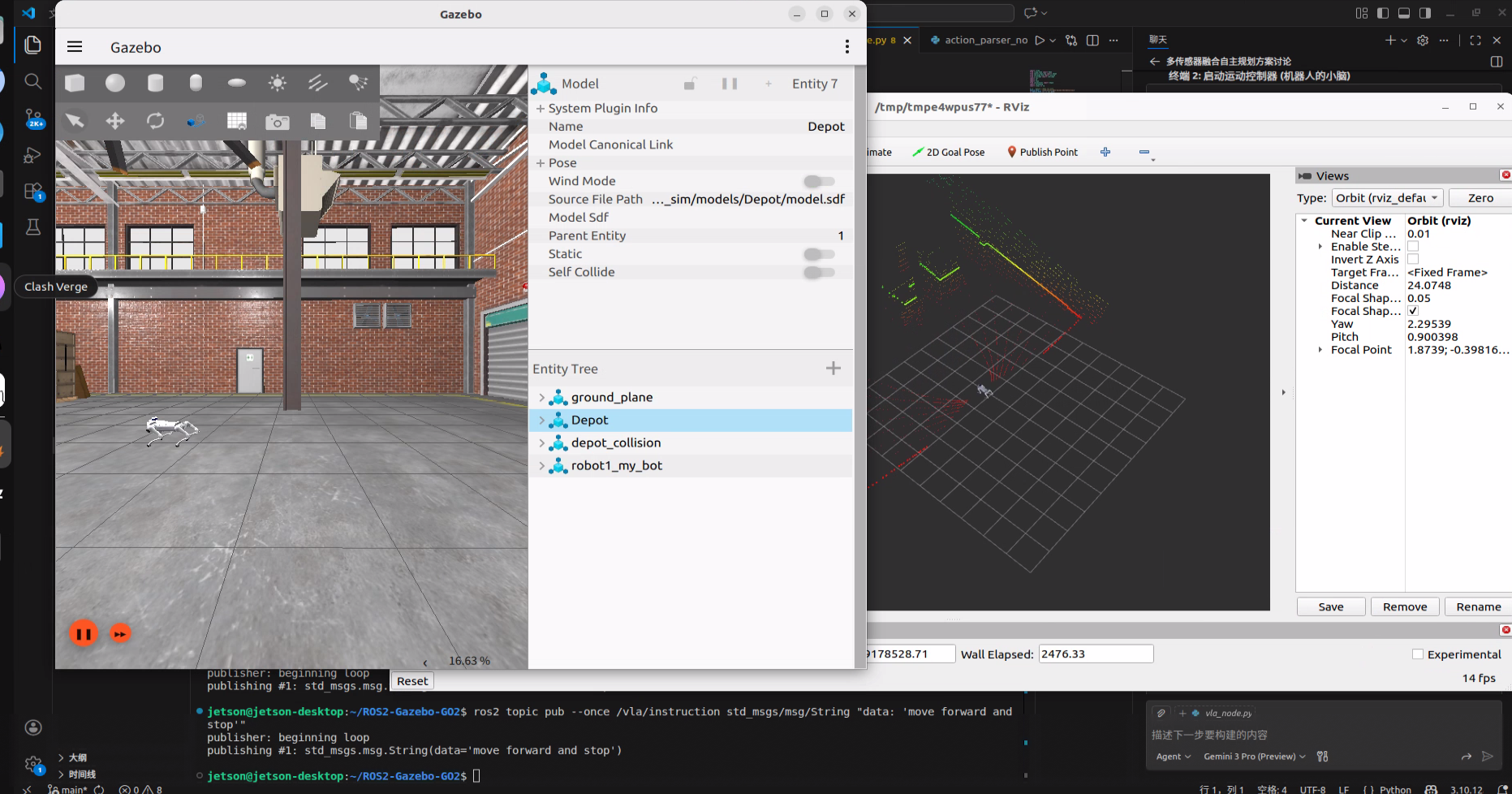

2. Gazebo 里的狗开始走了！
3. 走了一段距离后，它会自动停下来。

5. 总结

虽然我们的 VLA 现在是“人工智障”（Mock 的），但这套链路是真实可用的：

• 感知层：摄像头图像 (Image) 已接入。
• 决策层：指令接收 (String) 已打通。
• 执行层：物理仿真 (Gazebo) 和运动控制 (Controller) 已修复并完美配合。

如果你想在这个基础上做真 AI，只需要修改 vla_node.py，把 if 语句换成大模型 API 调用即可。恭喜你，迈出了具身智能的第一步！
