这是一个将经典的A路径规划算法应用于动态环境（迷宫布局可能改变或存在移动障碍物）下的移动机器人项目。它结合了嵌入式系统、高效电机驱动、环境感知、地图构建、动态路径规划与实时导航等技术，旨在让装备BLDC驱动的机器人在未知或变化的迷宫中找到通往终点的最优路径。
一、 主要特点 (Key Features)
高效动力系统 (High-Efficiency Drive System):

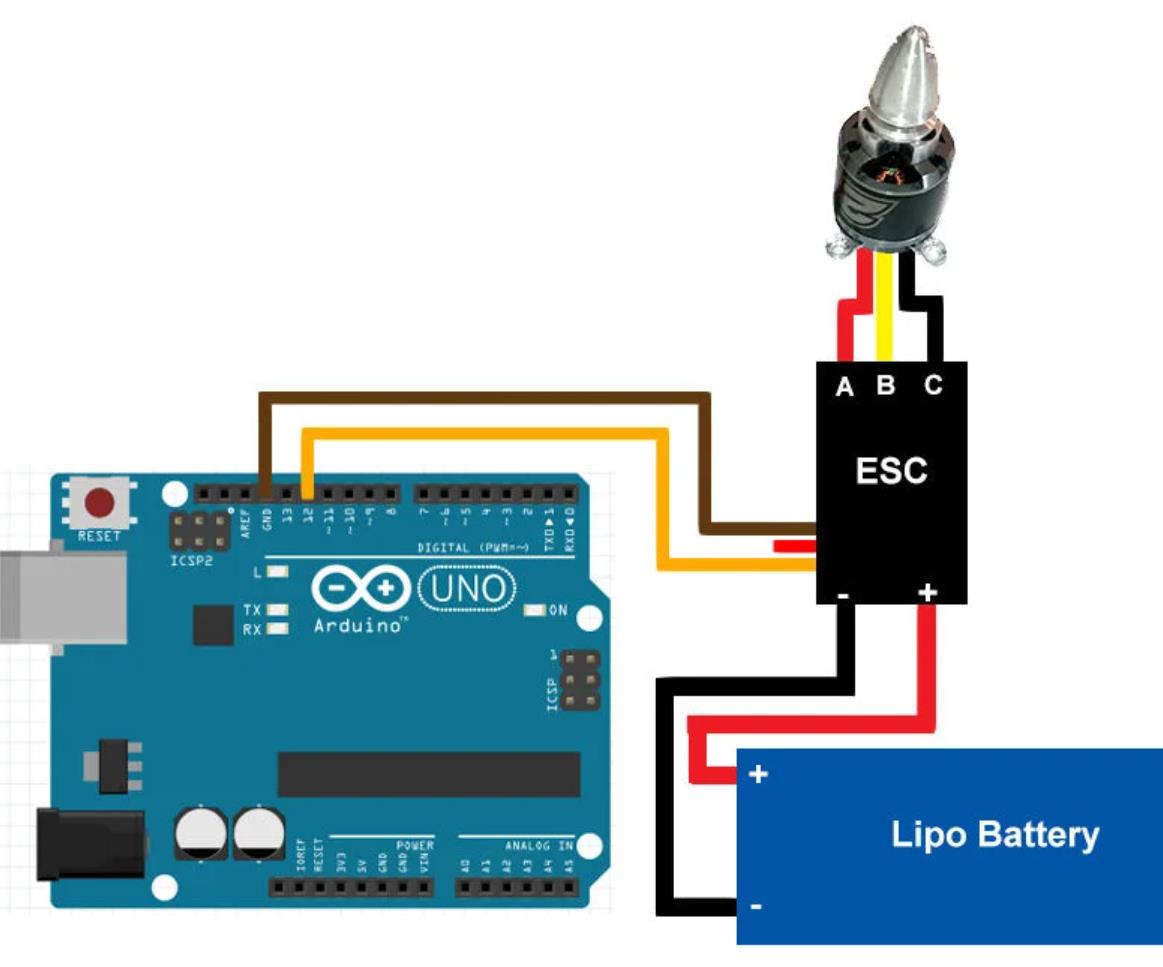

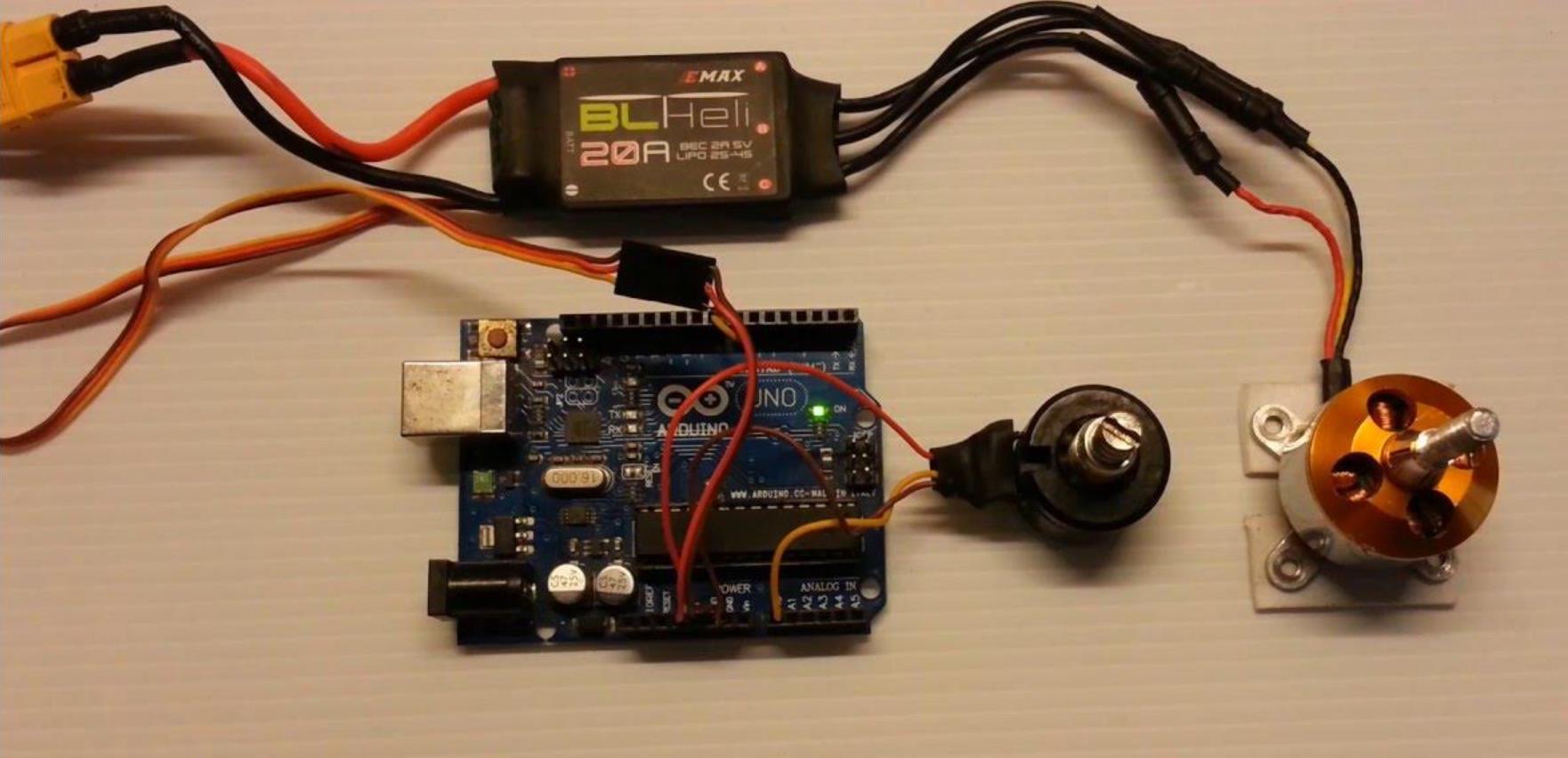

核心: 采用BLDC电机及其驱动器（ESC或专用驱动IC）作为机器人的移动平台驱动。
功能: 提供高效率、高扭矩、长寿命的驱动力，对于需要在迷宫中频繁启动、停止、转向的机器人来说，BLDC能保证较长的续航时间和稳定的性能。
环境感知与地图构建 (Environment Sensing & Mapping):
核心: 机器人通过传感器（如超声波、红外、激光雷达）实时探测周围环境，识别墙壁、通道和障碍物。
功能: 将感知到的信息（障碍物距离、方向）转化为机器人内部存储的迷宫地图（通常是栅格地图Grid Map或拓扑地图Topological Map）。在动态迷宫中，这张地图需要持续更新以反映最新的环境变化。
A 路径规划算法 (A Path Planning Algorithm)😗*
核心: Arduino（或更强大的主控）运行A算法，基于当前构建的迷宫地图，计算从机器人当前位置到目标点的最短（或成本最低）路径。
工作原理: A是一种启发式搜索算法，它为每个节点（地图上的一个格子）计算 f(n) = g(n) + h(n)。其中 g(n) 是从起点到节点n的实际代价，h(n) 是从节点n到终点的估算代价（启发式函数，常用曼哈顿距离或欧几里得距离）。算法优先扩展f(n)值最小的节点，直到找到终点。
功能: 相比Dijkstra算法，A通过启发式函数能更快地找到最优路径。在静态迷宫中表现优异。
动态重规划能力 (Dynamic Replanning Capability):
核心: 这是“动态迷宫”场景的关键。当机器人在执行A规划的路径时，传感器发现新的障碍物或原本规划的路径被堵塞时，机器人需要重新运行A算法。
功能: 根据更新后的地图，重新计算一条通往目标的新路径。这要求算法能够快速响应环境变化，并且控制系统能够平滑地从旧路径切换到新路径。
实时导航与避障 (Real-Time Navigation & Obstacle Avoidance):
核心: 机器人在执行路径的过程中，需要持续感知前方环境，进行局部避障，防止撞墙或撞到新出现的动态障碍物（即使这些障碍物还未完全体现在全局地图中）。
功能: 结合全局A路径规划和局部避障策略（如简单的反应式避障），确保机器人安全、稳定地沿着规划路径移动。
二、 应用场景 (Application Scenarios)
机器人竞赛 (Robotics Competitions):
用途: 在迷宫求解类机器人竞赛（如国际Micromouse竞赛的变种或类似比赛）中，如果规则允许或引入动态元素（如可移动墙壁、临时障碍物），A算法是寻找最优路径的核心。
价值: 提高机器人解迷宫的成功率和速度。
搜救机器人原型 (Search and Rescue Robot Prototypes):
用途: 在模拟废墟、洞穴等复杂且可能变化的环境中，机器人需要寻找目标（如生命迹象）。
价值: A算法能提供高效的路径规划思路，动态重规划能力应对环境坍塌等突发状况。
科研与算法验证 (Research & Algorithm Validation):
用途: 作为动态路径规划、SLAM（同步定位与建图）或机器人导航算法的研究和验证平台。
价值: 迷宫是一个可控的实验环境，便于测试和对比不同算法的性能。
教育演示 (Educational Demonstrations):
用途: 向学生或公众展示A算法的工作原理、机器人自主导航技术。
价值: 提供直观、生动的演示效果。
三、 需要注意的事项 (Considerations & Challenges)
Arduino计算能力限制 (Arduino Computational Limitations):
问题: 经典Arduino（如Uno/Nano）的RAM（通常几十KB）和Flash（通常几十KB到上百KB）对于存储较大的迷宫地图和运行A算法（需要维护开放列表Open List和关闭列表Closed List）可能非常紧张。A算法的计算复杂度在最坏情况下也较高。
对策:
简化地图: 使用较小尺寸的迷宫网格，或采用更高效的数据结构（如位图表示障碍物）。
优化算法: 简化A实现，或使用计算量更小的替代算法（如Jump Point Search JPS，但实现也较复杂）。
选用更强主控: 如Arduino Mega 2560（RAM更大），或ESP32、树莓派Pico等性能更强的MCU/SBC。
传感器精度与范围 (Sensor Accuracy & Range):
问题: 传感器的探测精度、角度分辨率、盲区和最大探测距离直接影响地图构建的质量和实时避障的效果。精度不足可能导致误判障碍物位置，范围过小则无法提前规划。
对策: 选择适合迷宫尺寸和通道宽度的传感器，进行传感器标定，融合多种传感器数据提高可靠性。
地图更新频率与一致性 (Map Update Frequency & Consistency):
问题: 在动态环境中，地图需要足够快地更新以反映变化，但过于频繁的更新可能导致计算负担过重或地图数据混乱。如何保证地图的实时性和一致性是个挑战。
对策: 设计合理的地图更新策略，平衡更新频率与计算资源。
A算法的动态适应性 (Dynamic Adaptability of A):
问题: 标准A算法在找到路径后就认为任务完成。在动态环境中，需要不断地重新感知、重规划。如何高效地进行重规划（例如，利用上次规划的结果）是关键。
对策: 研究动态A*（D*）或增量式A*（ARA*）等改进算法，它们在环境变化时能更高效地更新路径。
实时性与导航稳定性 (Real-Time Performance & Navigation Stability):
问题: 机器人需要在移动过程中持续感知、规划、决策和执行，这对系统的实时性要求很高。路径规划与底层电机控制之间需要协调，避免因计算延迟导致的运动卡顿或失控。
对策: 优化代码效率，使用中断处理传感器数据，将路径规划和底层控制分离在不同的任务或核心上执行。
迷宫探索策略 (Maze Exploration Strategy):
问题: 如果终点位置未知，机器人首先需要探索整个迷宫以构建完整地图，然后再应用A*。探索策略（如右手法则、随机游走、更有策略性的探索）与A*路径规划的结合也需要考虑。
对策: 设计高效的探索与路径规划相结合的策略。

1、基于红外矩阵的静态迷宫求解（入门级）
功能：用红外矩阵传感器（TCRT5000）构建静态迷宫地图，通过A算法计算最短路径，控制BLDC电机驱动机器人走迷宫。
硬件：Arduino UNO、2个BLDC电机（带编码器）、L298N驱动器、8x8红外矩阵传感器阵列、OLED显示屏。
代码逻辑：
地图构建：将红外传感器的“墙”（检测到障碍物）标记为#，通道标记为.；
A寻路：实现Open List（优先队列）和Closed List（哈希集合），计算从起点到终点的路径；
运动控制：根据路径节点的方向（上下左右）控制电机差速转向。

#include <QueuePriority.h> // 优先队列库（需自行安装）
#include <Adafruit_SSD1306.h>

// 引脚定义
#define IR_MATRIX_ROWS 4 // 4行红外传感器
#define IR_MATRIX_COLS 4 // 4列
#define MOTOR_LEFT_IN1 D5, MOTOR_LEFT_IN2 D6, MOTOR_LEFT_EN A1
#define MOTOR_RIGHT_IN1 D7, MOTOR_RIGHT_IN2 D8, MOTOR_RIGHT_EN A2

// 全局变量
const int MAZE_SIZE = 8; // 迷宫大小（8x8）
char maze[MAZE_SIZE][MAZE_SIZE]; // 迷宫地图
struct Node { // A*节点
  int x, y;
  float g, h, f; // g:起点到当前代价, h:启发式函数, f:g+h
  Node* parent;
};

// 比较函数（优先队列按f值排序）
bool operator<(const Node& a, const Node& b) { return a.f > b.f; }

// 初始化迷宫（示例：静态迷宫）
void initMaze() {
  for (int i=0; i<MAZE_SIZE; i++) {
    for (int j=0; j<MAZE_SIZE; j++) {
      maze[i][j] = '.'; // 默认通道
    }
  }
  // 设置墙（示例）
  for (int i=2; i<6; i++) maze[i][3] = '#'; // 中间竖墙
  maze[1][1] = '#'; maze[1][6] = '#';
  maze[6][1] = '#'; maze[6][6] = '#';
}

// A*算法寻路
vector<Node> aStar(Node start, Node goal) {
  QueuePriority<Node> openList;
  set<pair<int, int>> closedList;
  start.h = abs(goal.x - start.x) + abs(goal.y - start.y); // 曼哈顿距离
  start.f = start.g + start.h;
  openList.push(start);

  while (!openList.empty()) {
    Node current = openList.top(); openList.pop();
    if (current.x == goal.x && current.y == goal.y) { // 到达终点
      vector<Node> path;
      while (current.parent != nullptr) {
        path.push_back(current);
        current = *current.parent;
      }
      reverse(path.begin(), path.end());
      return path;
    }
    closedList.insert({current.x, current.y});

    // 生成邻居节点（上下左右）
    int dx[] = {-1, 1, 0, 0};
    int dy[] = {0, 0, -1, 1};
    for (int i=0; i<4; i++) {
      int nx = current.x + dx[i], ny = current.y + dy[i];
      if (nx >=0 && nx < MAZE_SIZE && ny >=0 && ny < MAZE_SIZE && maze[nx][ny] != '#') {
        if (closedList.find({nx, ny}) == closedList.end()) {
          Node neighbor;
          neighbor.x = nx; neighbor.y = ny;
          neighbor.g = current.g + 1;
          neighbor.h = abs(goal.x - nx) + abs(goal.y - ny);
          neighbor.f = neighbor.g + neighbor.h;
          neighbor.parent = new Node(current);
          openList.push(neighbor);
        }
      }
    }
  }
  return {}; // 无路径
}

// 执行路径（根据方向控制电机）
void followPath(vector<Node>& path) {
  if (path.empty()) return;
  for (Node node : path) {
    int dir = getDirection(node.parent->x, node.parent->y, node.x, node.y);
    switch (dir) {
      case UP: moveForward(); break;
      case DOWN: moveBackward(); break;
      case LEFT: turnLeft(); break;
      case RIGHT: turnRight(); break;
    }
    delay(500); // 每步停留时间
  }
}

// 主函数
void setup() {
  Serial.begin(9600);
  initMaze();
  Node start = {0, 0, 0, 0, nullptr}; // 起点(0,0)
  Node goal = {MAZE_SIZE-1, MAZE_SIZE-1, 0, 0, nullptr}; // 终点(7,7)
  vector<Node> path = aStar(start, goal);
  followPath(path);
}

void loop() {}

2、激光雷达+动态障碍物避障（进阶级）
功能：用RPLiDAR A1实时扫描迷宫环境，结合A算法处理动态障碍物（如移动的人），调整路径规划。
硬件：Arduino Mega、RPLiDAR A1、2个BLDC电机（带编码器）、TB6560驱动器、SD卡模块。
代码逻辑：
实时建图：RPLiDAR每秒扫描360°，将点云数据转换为栅格地图（Occupancy Grid）；
动态更新：检测到移动障碍物时，重新计算A路径；
轨迹跟踪：用PID控制器跟随新路径，避免碰撞。

#include <RPLidar.h>
#include <SD.h>
#include <QueuePriority.h>

// 引脚定义
#define LIDAR_SERIAL Serial1
#define ENCODER_LEFT_A D2, ENCODER_LEFT_B D3
#define ENCODER_RIGHT_A D4, ENCODER_RIGHT_B D5
RPLidar lidar;

// 全局变量
const int GRID_SIZE = 20; // 栅格地图大小（20x20）
float grid[GRID_SIZE][GRID_SIZE]; // 0=空闲, 1=障碍物
unsigned long lastScanTime = 0;

// 初始化栅格地图
void initGrid() {
  for (int i=0; i<GRID_SIZE; i++) {
    for (int j=0; j<GRID_SIZE; j++) {
      grid[i][j] = 0; // 初始全空
    }
  }
}

// 处理Lidar数据（转换为栅格地图）
void updateGridWithLidar() {
  if (lidar.isValidScan()) {
    float scan[360];
    lidar.getScan(scan);
    for (int i=0; i<360; i++) {
      if (scan[i] < 1000) { // 有效距离（mm）
        float angle = i * M_PI / 180; // 弧度转换
        int x = int(sin(angle) * scan[i] / 50); // 栅格坐标（50mm/格）
        int y = int(cos(angle) * scan[i] / 50);
        if (x >=0 && x < GRID_SIZE && y >=0 && y < GRID_SIZE) {
          grid[x][y] = 1; // 标记为障碍物
        }
      }
    }
  }
}

// A*算法（适配栅格地图）
vector<Node> aStarGrid(Node start, Node goal) {
  // 同案例1，但邻居判断改为grid[nx][ny] != 1
}

// 主循环
void loop() {
  if (millis() - lastScanTime > 100) { // 每100ms更新一次地图
    updateGridWithLidar();
    lastScanTime = millis();
  }
  Node start = {0, 0, 0, 0, nullptr};
  Node goal = {GRID_SIZE-1, GRID_SIZE-1, 0, 0, nullptr};
  vector<Node> path = aStarGrid(start, goal);
  followPath(path); // 同案例1
  delay(10);
}

3、视觉导航+YOLO目标识别（高级级）
功能：用OpenMV Cam识别迷宫中的动态目标（如移动的球），结合A算法规划路径，同时完成“抓取”任务。
硬件：Arduino Mega、OpenMV Cam、2个BLDC电机（带编码器）、舵机（抓取装置）、毫米波雷达。
代码逻辑：
视觉识别：OpenMV用颜色阈值或YOLO Tiny模型识别目标；
多传感器融合：雷达测目标距离，视觉测方位，融合后输入A；
任务决策：先规划到目标点的路径，再用舵机抓取。

#include <SoftwareSerial.h>
#include <QueuePriority.h>

// 串口定义
SoftwareSerial openmvSerial(12, 13); // OpenMV通信
SoftwareSerial radarSerial(9, 10);   // 雷达通信

// 全局变量
struct Target { float x, y; } target; // 目标坐标（米）
bool targetDetected = false;

// 解析OpenMV数据（JSON格式："{x:100,y:200}"）
Target parseOpenMVData(String data) {
  Target res;
  int x = data.indexOf('x');
  int y = data.indexOf('y');
  if (x != -1 && y != -1) {
    res.x = data.substring(x+2, data.indexOf(',', x)).toFloat();
    res.y = data.substring(y+2, data.indexOf(',', y)).toFloat();
  } else {
    res.x = res.y = -1;
  }
  return res;
}

// 主循环
void loop() {
  // 1. 接收视觉数据
  if (openmvSerial.available()) {
    target = parseOpenMVData(openmvSerial.readString());
    targetDetected = (target.x != -1 && target.y != -1);
  }

  // 2. 接收雷达数据（补充距离信息）
  if (radarSerial.available()) {
    float distance = radarSerial.readString().toFloat();
    if (targetDetected) {
      target.x *= distance; // 视觉方位×雷达距离→世界坐标
      target.y *= distance;
    }
  }

  // 3. A*规划路径到目标
  if (targetDetected) {
    Node start = {robotX, robotY, 0, 0, nullptr}; // 机器人当前位置
    Node goal = {int(target.x), int(target.y), 0, 0, nullptr};
    vector<Node> path = aStar(start, goal);
    followPath(path); // 同案例1

    // 4. 抓取动作（舵机控制）
    if (abs(robotX - target.x) < 0.1 && abs(robotY - target.y) < 0.1) {
      servoControl(); // 触发舵机抓取
    }
  }
  delay(100);
}

要点解读

1. A算法的核心原理：启发式搜索
   A算法的优势在于平衡最优性与效率，通过f(n) = g(n) + h(n)选择下一个节点：

g(n)：从起点到当前节点的实际代价（如步数、距离）；
h(n)：启发式函数（估计剩余代价，如曼哈顿距离、欧几里得距离）；
关键：启发式函数必须可接受（不高估实际代价），否则无法保证最优路径。
案例对应：案例1用曼哈顿距离（适合网格迷宫），案例2用栅格地图的距离函数，案例3用视觉坐标的欧几里得距离。

2. 动态迷宫的挑战：实时更新与重规划
   动态迷宫中的障碍物（如人、移动物体）会改变环境，需解决两个问题：

实时感知：用雷达、视觉等传感器快速检测变化（案例2用RPLiDAR每100ms更新地图）；
重规划策略：当检测到新障碍物时，立即暂停当前路径，重新计算A*路径（案例3中目标移动时会触发重规划）。
技巧：用增量式A（Incremental A）优化重规划效率——仅更新受影响的区域，而非重新计算整个地图。

3. 传感器融合：提升定位精度
   单一传感器的定位误差会导致路径偏离，需融合多源数据：

里程计（编码器）：提供相对位移，但易漂移；
激光雷达：提供绝对定位，修正里程计漂移；
视觉：识别特定目标，补充语义信息（如案例3中的“球”）。
方法：用卡尔曼滤波或粒子滤波融合传感器数据，得到更准确的机器人位姿（位置+角度）。

4. 运动控制：路径跟踪的平稳性
   A*给出的是离散节点路径，需将其转换为连续的运动指令，关键是差速驱动与PID控制：

差速转向：通过左右轮速度差实现转向（如左转时右轮速度快于左轮）；
双PID环：内层速度环控制电机转速（稳定），外层位置环跟踪路径节点（准确）。
调参技巧：先调速度环（让电机转速稳定），再调位置环（让机器人准确到达每个节点）。

5. 安全与鲁棒性：应对未知情况
   服务机器人需在复杂环境中运行，必须具备容错机制：

边界检测：用红外或超声波防止机器人走出迷宫；
传感器失效保护：若雷达或视觉失效，切换到里程计+预设地图；
紧急停止：检测到异常（如电流过大、电池电压低）时立即停机。

4、静态迷宫求解（红外+超声波传感器）

#include <SimpleFOC.h>
#include <NewPing.h>
#include <queue>

// 电机与传感器定义
BLDCMotor motorLeft(7), motorRight(8);
NewPing sonar(12, 13, 200); // 超声波测距
#define IR_LEFT 2
#define IR_RIGHT 3

// 迷宫地图（5x5网格简化版）
#define MAZE_SIZE 5
int maze[MAZE_SIZE][MAZE_SIZE] = {
  {0, 0, 0, 0, 0},
  {0, 1, 1, 1, 0}, // 1表示障碍物
  {0, 1, 0, 0, 0},
  {0, 1, 0, 1, 0},
  {0, 0, 0, 1, 0}
};

// A* 节点结构
struct Node {
  int x, y, g, h;
  Node* parent;
  bool operator<(const Node& other) const { return g + h > other.g + other.h; }
};

// A* 算法实现
std::priority_queue<Node> openSet;
bool closedSet[MAZE_SIZE][MAZE_SIZE];

Node* aStar(int startX, int startY, int targetX, int targetY) {
  // 初始化（代码略，需实现A*核心逻辑）
  // 返回路径终点节点
}

void moveToNextNode(Node* next) {
  // 根据节点坐标差计算电机速度
  int dx = next->x - currentX;
  int dy = next->y - currentY;

  if (dx == 1) { // 前进
    motorLeft.move(1.0); motorRight.move(1.0);
  } else if (dy == 1) { // 右转
    motorLeft.move(0.5); motorRight.move(-0.5);
  }
  // 其他方向处理...
  delay(500); // 模拟移动时间
}

void setup() {
  Serial.begin(9600);
  motorLeft.init(); motorRight.init();
  pinMode(IR_LEFT, INPUT); pinMode(IR_RIGHT, INPUT);
}

void loop() {
  // 1. 更新迷宫地图（通过传感器）
  updateMazeWithSensors();

  // 2. 规划路径
  Node* pathEnd = aStar(0, 0, 4, 4); // 从起点到终点

  // 3. 执行路径
  while (pathEnd != nullptr) {
    moveToNextNode(pathEnd);
    pathEnd = pathEnd->parent;
  }
}

5、动态迷宫求解（激光雷达+动态避障）

#include <SimpleFOC.h>
#include <VL53L0X.h>
#include <vector>

// 传感器与电机
BLDCMotor motorLeft(7), motorRight(8);
VL53L0X tof; // 激光雷达
std::vector<int> dynamicObstacles; // 动态障碍物队列

// 动态A*变种：D* Lite 或 LPA*（简化版）
void dynamicAStar() {
  // 1. 检测动态障碍物
  int dist = tof.readRangeSingleMillimeters() / 10;
  if (dist < 30) dynamicObstacles.push_back(dist);

  // 2. 重新规划路径（仅在障碍物影响当前路径时）
  if (isPathBlocked()) {
    // 触发局部重规划（代码略）
  }
}

void setup() {
  Serial.begin(9600);
  motorLeft.init(); motorRight.init();
  tof.init(); tof.setTimeout(500);
}

void loop() {
  dynamicAStar();

  // 基础运动控制（简化版）
  if (noObstacleAhead()) {
    motorLeft.move(1.0); motorRight.move(1.0);
  } else {
    motorLeft.move(-0.5); motorRight.move(0.5); // 避障
  }
  delay(100);
}

6、ROS + Arduino 分层架构（高级迷宫求解）

// Arduino端代码（需配合树莓派+ROS）
#include <SimpleFOC.h>
#include <ros.h>
#include <nav_msgs/Path.h>

BLDCMotor motorLeft(7), motorRight(8);
ros::NodeHandle nh;

void pathCallback(const nav_msgs::Path& msg) {
  // 接收ROS规划的路径并执行
  for (auto& pose : msg.poses) {
    float targetX = pose.pose.position.x;
    float targetY = pose.pose.position.y;

    // 转换为电机动作（需结合编码器反馈）
    moveToTarget(targetX, targetY);
  }
}

ros::Subscriber<nav_msgs::Path> sub("planned_path", pathCallback);

void setup() {
  nh.initNode();
  nh.subscribe(sub);
  motorLeft.init(); motorRight.init();
}

void loop() {
  nh.spinOnce();
  delay(10);
}

要点解读
动态障碍物处理
实时更新地图：通过激光雷达/超声波周期性扫描，将动态障碍物标记到迷宫地图中（如 dynamicObstacles 队列）。
增量式重规划：使用 D* Lite 算法，仅在障碍物影响当前路径时触发局部重规划，避免全局计算。
传感器融合策略
多传感器互补：红外检测近距离障碍物，激光雷达提供长距离扫描，IMU 补偿姿态误差。
数据时间同步：通过硬件触发或统一时钟打标，避免因传感器延迟导致定位错误。
BLDC 运动控制优化
闭环速度控制：配合编码器实现 PID 闭环，确保电机按规划速度执行动作。
差速转向模型：根据 A* 路径节点的坐标差（如 dx, dy）计算左右轮速度比，实现平滑转向。
内存与性能优化
地图压缩存储：使用位图或稀疏矩阵表示迷宫，减少 Arduino 的 SRAM 占用。
路径剪枝：在动态环境中，限制重规划范围（如仅考虑当前位置周围 3×3 网格）。
安全与容错机制
紧急制动：当检测到突发障碍物（如超声波距离 <10cm）时，立即停止电机并触发避障逻辑。
回退策略：若路径规划失败（如陷入死胡同），执行预设的回退动作（如后退并随机转向）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
