一、IMU 是人形机器人导航和稳控的关键

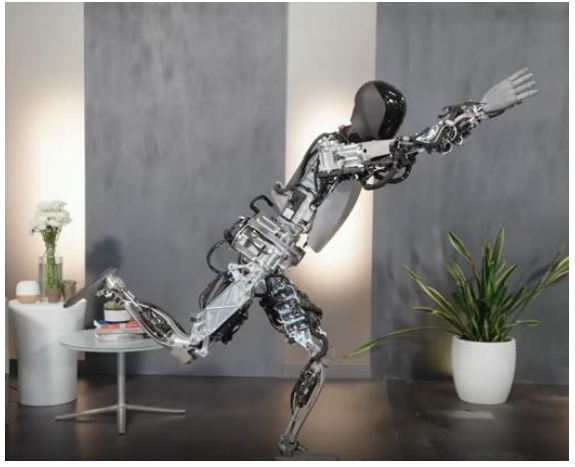

特斯拉人形机器人Optimus 展示了强大平衡能力和行走导航能力。在2023 年 9 月发布的GEN1 视频中，Optimus除了能灵活抓取物品外，已经可以做出多个单腿支撑的动作并且能在拉伸的同时保持躯干平衡，摆出较高难度的瑜伽姿势，表现了出众的姿态控制能力。2023 年 12 月份发布的GEN2 视频中，运动能力更为超预期，Optimus 不仅能完成较为精细化的动作如步速提升30%的较快行走，而且在深蹲、跳舞等任务上也展现了较强的运动和核心控制能力。

IMU 在人形机器人中发挥的作用主要体现在精确的姿态控制和平衡维持、导航和定位、动作执行和路径规划三个方面。

首先，在姿态控制和平衡方面，IMU 通过连续监测系统姿态与位置变化，并利用伺服机构动态调整系统姿态，帮助机器人维持稳定的姿态和平衡，尤其在人形机器人执行各种动作时，需要精确地控制机体姿态和平衡。

其次，在导航和定位方面，IMU 利用对角速率和线加速度按时间积分以及叠加运算，可以动态确定自身位置变化，不借助外源信息，独立使用。

同时，结合卫星定位，IMU 可以提供准确的室内和室外定位信息，从而大大提升人形机器人在复杂环境中导航和定位的能力。

最后，在动作执行和路径规划方面，基于 IMU 的测量数据，人形机器人可以更精确地执行各种动作，如行走、转弯、跳跃等，并利用 IMU 数据进行路径规划，避开障碍物，规划出更合理的运动轨迹。

二、IMU的定义和原理

惯性传感器历史悠久，从基于牛顿经典力学原理、基于萨格奈克效应到当下基于哥氏振动效应和微纳加工技术到未来基于现代量子力学技术，有着非常长的研发周期和丰富的应用场景。

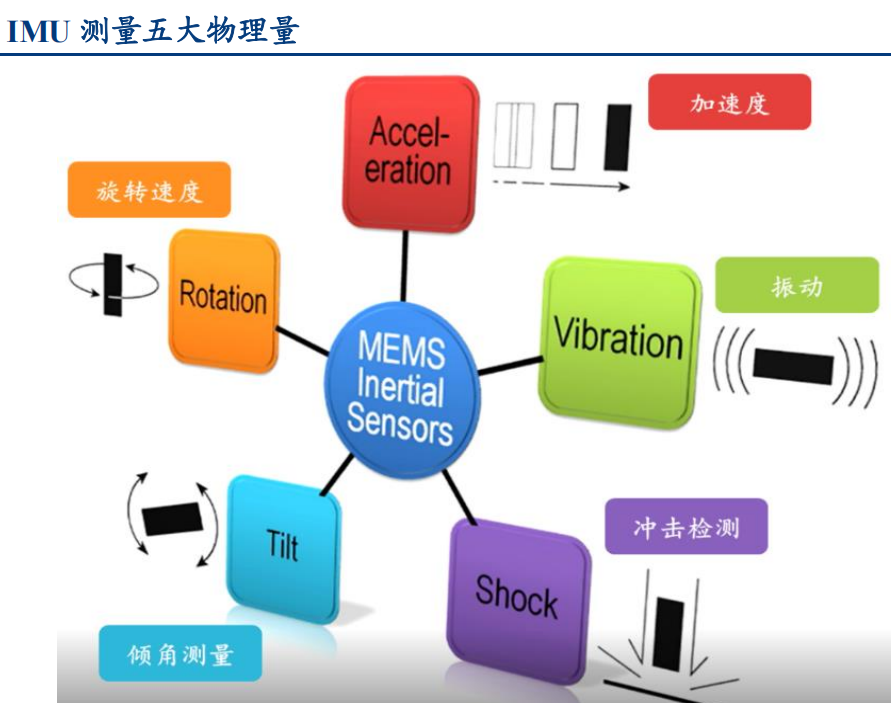

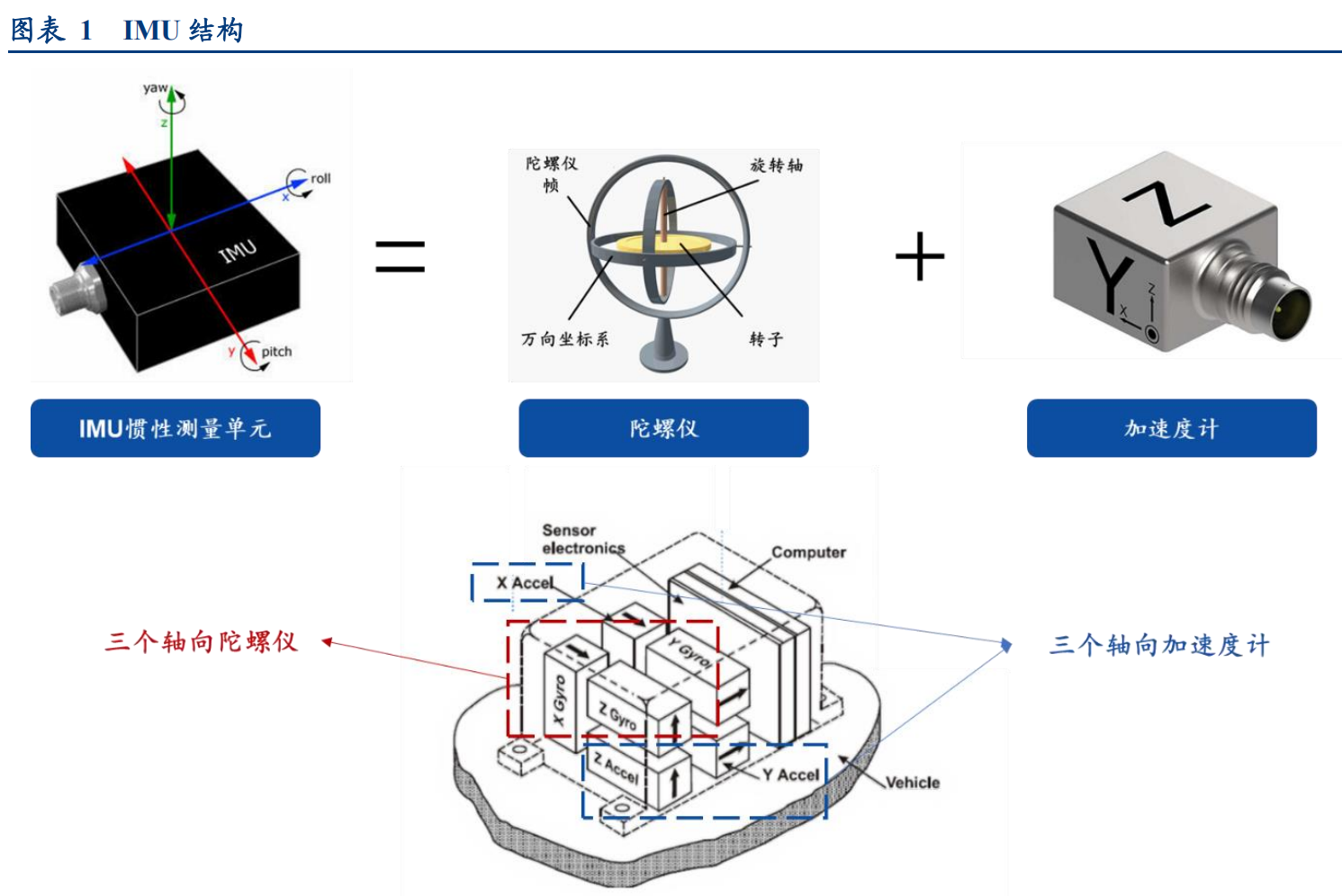

IMU（Inertial Measurement Unit）惯性测量单元，是测量物体三轴姿态角（或角速率）及加速度的装置。IMU 通常由两个及以上惯性测量 MEMS 芯片及 ASIC 芯片合封后具有完整功能的器件。IMU通常包含陀螺仪(Gyroscope)、加速度计(Accelermeters)，有的还包含磁力计(Magnetometers)和气压计。

根据内置传感器（三轴磁传感器、三轴加速度计和三轴陀螺仪）的不同，分为六轴和九轴 IMU，能够满足不同应用场景下高精度测量的需求。最常见的六轴IMU 包含三个轴向的陀螺仪和三个轴向的加速度计，以测量物体在三维空间中的角速率和加速度。IMU 是惯性定位技术的核心设备，经过误差补偿和惯性导航解算，最终输出载体相对初始位置的坐标变化量、速度等导航信息。

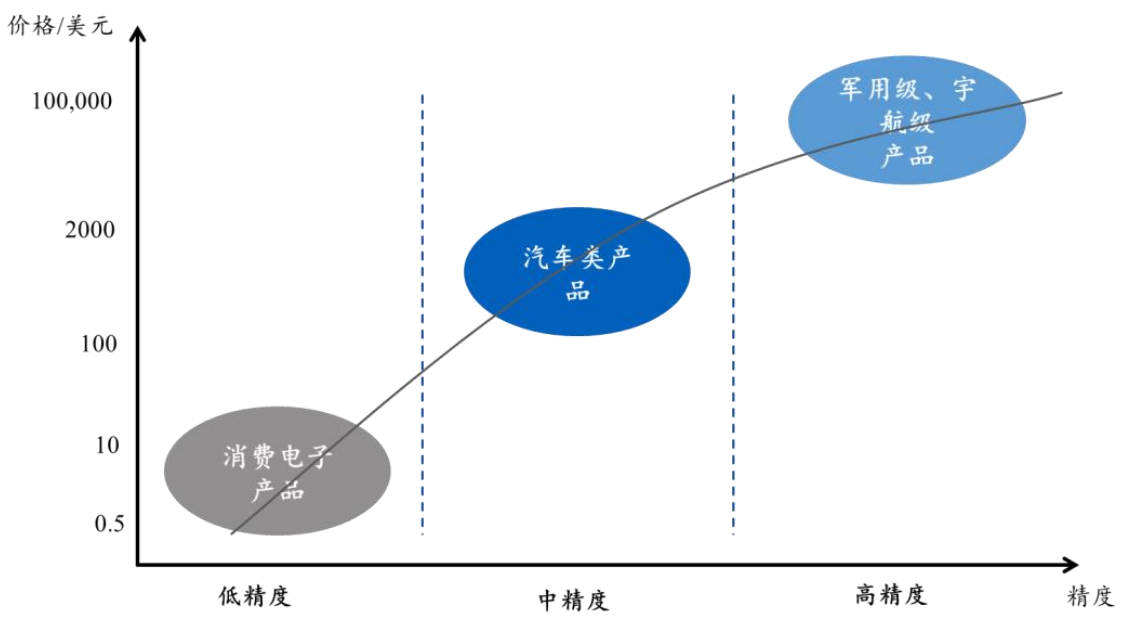

IMU 使用性能从低到高可分为消费级、工业级和军用级。消费级 IMU 主要应用于日常电子设备，如智能手机、可穿戴设备等，其性能注重成本效益和轻便设计。工业级 IMU则更专注于工业自动化、机器人、车辆导航等领域，具有更高的精度和稳定性，以适应复杂和要求更为苛刻的环境。而军用级 IMU 则是最高级别的，被广泛用于导弹、飞行器、战术导航系统等军事应用，具备卓越的抗干扰能力、高精度和可靠性，以确保在复杂和敌对环境下的精准导航和定位能力。不同级别的 IMU 在设计、制造和成本方面都有所差异，以满足不同领域对性能和可靠性的需求。

加速度计是IMU 核心组成部分。MEMS 加速度计是一种惯性传感器，通常由质量块、阻尼器、弹性元件、电容极板（适用于电容式加速度计）和 ASIC 芯片（专用集成电路芯片）等部分组成。根据测量维度的不同，加速度计分为单轴、二轴、三轴三种类型。相比单轴、二轴加速度计仅能检测平面的运动状态改变，三轴加速度计可以实现单一产品测量三维空间的加速度，从而满足微型化及更多领域的应用需求。根据感测原理，MEMS 加速度计可分为压阻式、电容式以及压电式等多种类型；电容式MEMS 加速度计具有高灵敏度、高精度、低温度敏感的特点，在市场中占据主导地位。

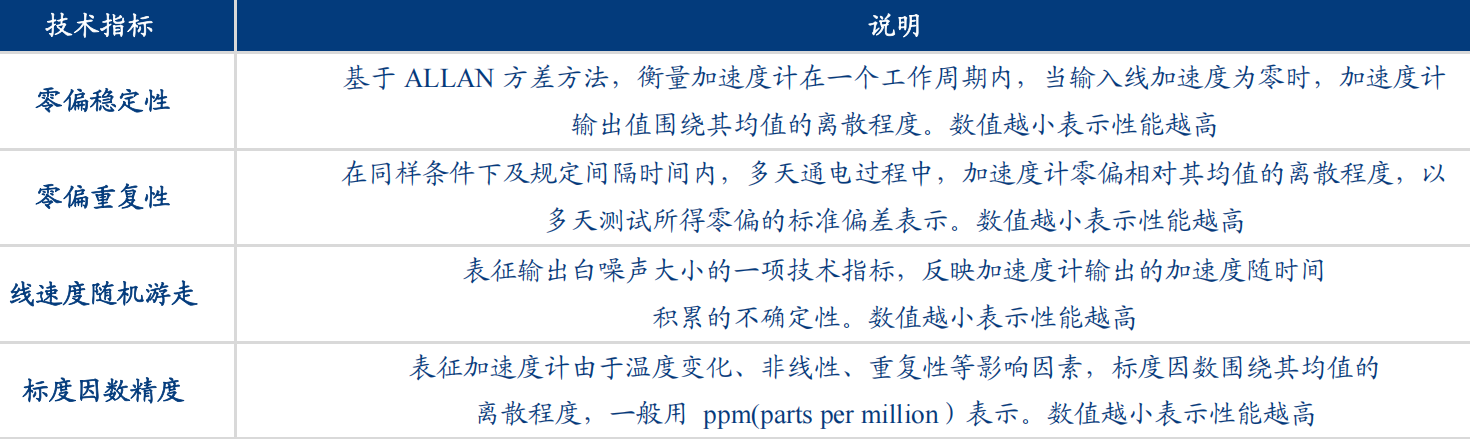

加速度计的理论基础是牛顿第二定律，传感器在加速过程中，可通过对质量块所受惯性力的测量计算出加速度值。如果初速度已知，就可以通过对时间积分得到线速度，再次积分即可计算出直线位移。零偏稳定性、零偏重复性、线速度随机游走和标度因数精度是衡量加速度计性能的主要核心指标。

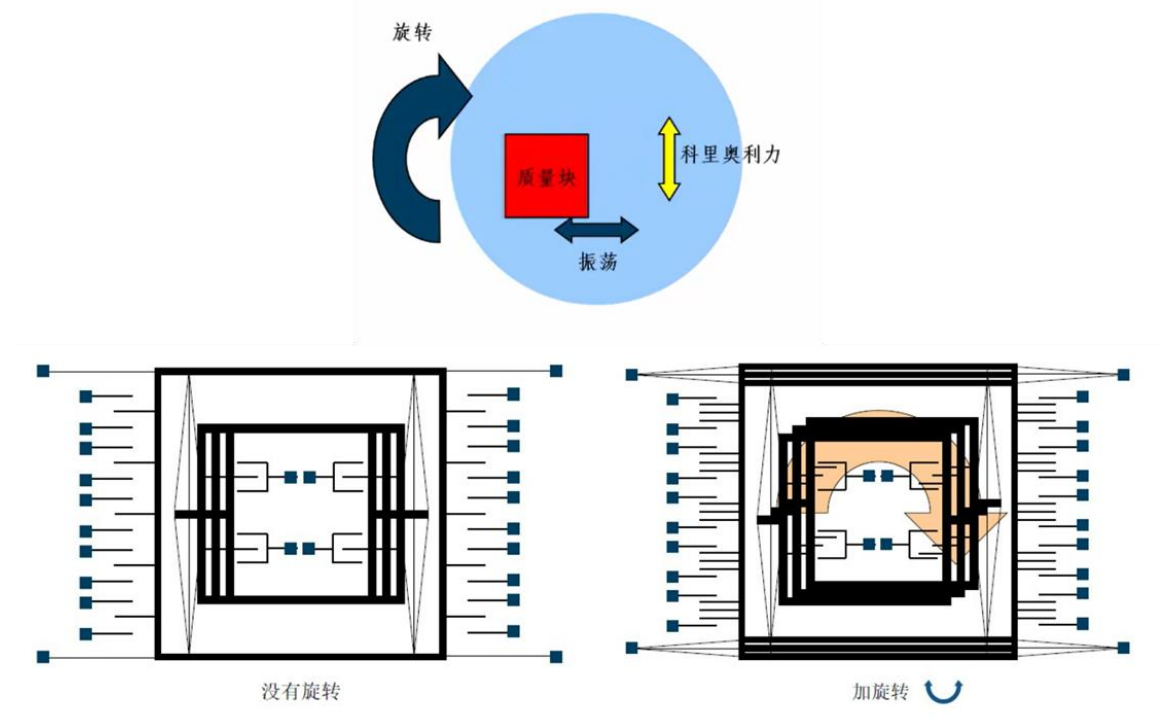

陀螺仪是测量角速率的一种器件，是惯性系统的重要组成部分，主要用于导航定位、姿态感知、状态监测、平台稳定等应用领域。陀螺仪通过按时间对角速度进行积分可得到角度位置，以此可以用来检测设备的姿势变化。陀螺仪工作原理：

陀螺仪传感器有多种类型，用途也很丰富。根据俯仰角、横滚角、航向角的检测轴数，分为单轴、双轴或三轴传感器。

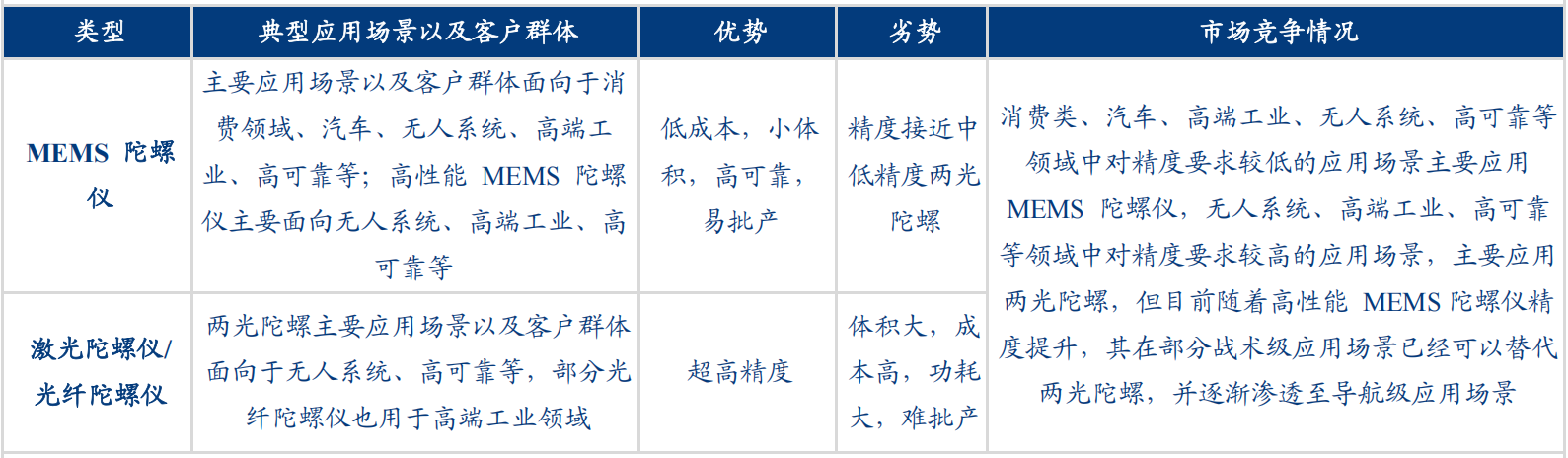

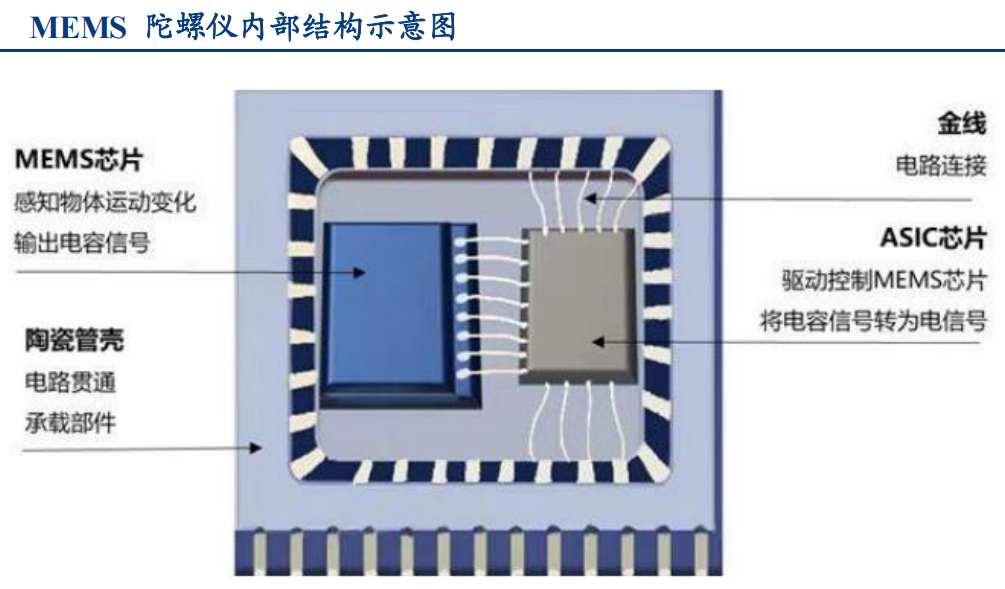

陀螺仪主要包括激光陀螺仪、光纤陀螺仪和 MEMS 陀螺仪，技术发展相对成熟。激光陀螺仪和光纤陀螺仪分别属于第一代光学陀螺仪和第二代光学陀螺仪，激光陀螺仪利用光程差的原理来测量角速度，光纤陀螺仪与激光陀螺仪基本原理相同，但由于光纤可以进行绕制，激光回路长度增加，检测灵敏度和分辨率也提高，能有效克服激光陀螺仪的闭锁问题。MEMS 陀螺仪具备小型化、高集成、低成本的特点，加之高性能 MEMS 陀螺仪精度的不断提升，可解决光纤陀螺和激光陀螺由于体积较大、抗冲击能力弱的问题，满足高可靠、无人系统等领域智能化升级的要求，MEMS 陀螺仪的增量市场进一步拓展。

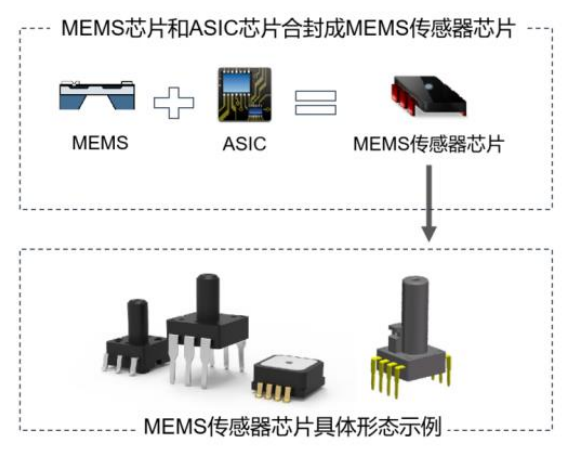

IMU及核心零部件在所有MEMS细分传感器中占比最高。MEMS传感器细分种类繁多，涵盖了广泛的应用领域；射频传感器、压力传感器、视觉传感器等等。2020 年全球 IMU 及核心零部件占整体MEMS 传感器市场规模的比例为 28.07%。MEMS 传感器由 MEMS 芯片和 ASIC 芯片封装形成。

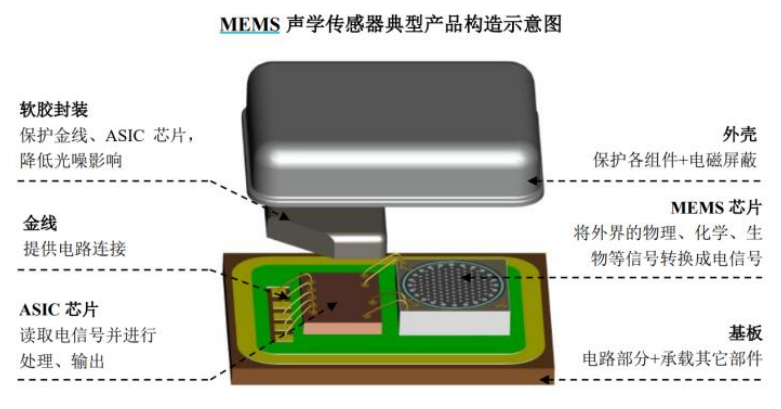

MEMS（Micro ElectromechanicalSystem）微机电系统，是微电路和微机械系统按功能要求在芯片上的集成，通过采用半导体加工技术能够将电子机械系统的尺寸缩小到毫米或微米级。MEMS 产品主要分为MEMS 传感器和 MEMS 执行器。其中，MEMS 传感器能感知某些物理、化学或生物量（如压力、可见光、声音、温度等）的存在和强度，并能将感知到的信息按一定规律转换成为电信号或其他所需形式的信息输出，以满足系统对信息传输、处理、存储、显示、记录和控制等要求，包括声学传感器、压力传感器、惯性传感器等；MEMS 执行器是一种实现机械运动或者产生力和扭矩等行为的器件，主要负责接收由传感器送来的电信号并将其转化为微动作或微操作，包括 MEMS 射频器件、喷墨打印头等。
