第一章 概述

1.1研究背景和意义

随着科技的不断进步，机器人技术已经渗透到各个领域，其中绘图机器人作为自动化和智能化的重要应用之一，受到了广泛关注。传统的绘图方式往往需要大量的人力和时间，而绘图机器人的出现极大地提高了绘图效率和精度。基于OpenCV的绘图机器人系统，利用计算机视觉技术，能够自动识别和处理图像，并将图像信息转换为机器可执行的命令，实现自动绘图功能。OpenCV作为一个开源的计算机视觉库，提供了丰富的图像处理和计算机视觉算法，为绘图机器人的图像识别和处理提供了强大的技术支持。

研究绘图机器人系统不仅具有理论价值，更具有广泛的应用前景。在工业生产中，绘图机器人可以用于产品外观检测、自动化生产线上的标记和喷涂等任务，提高生产效率和产品质量。在艺术创作领域，绘图机器人可以辅助艺术家进行创作，甚至独立完成一些复杂的艺术作品。此外，绘图机器人还可以应用于教育和娱乐领域，如机器人绘画比赛、科普教育等。因此，研究基于OpenCV的绘图机器人系统，对于推动机器人技术、计算机视觉以及相关产业的发展具有重要的现实意义。

1.2国内外发展现状

近年来，随着机器人技术和计算机视觉技术的飞速发展，绘图机器人领域也取得了显著的进步。国际上，许多知名的研究机构和公司都在积极研发绘图机器人技术。例如，美国麻省理工学院（MIT）媒体实验室开发的“机器人绘图师”能够根据输入的图像自动生成和绘制艺术作品。欧洲的机器人制造商如ABB和KUKA也在不断推出新的绘图机器人产品，应用于工业生产和艺术创作。此外，日本在机器人技术方面一直处于领先地位，其研发的绘图机器人不仅精度高，而且能够实现复杂的绘图任务。

在国内，绘图机器人技术也受到了越来越多的关注。许多高校和科研机构都在开展相关研究，如清华大学、上海交通大学等。这些研究不仅关注绘图机器人的硬件设计，还注重软件算法的开发，特别是在图像处理和路径规划方面取得了不少成果。同时，一些国内企业也开始涉足绘图机器人市场，推出了适用于不同领域的绘图机器人产品。例如，一些初创公司开发的桌面级绘图机器人，能够满足个人用户和小型工作室的需求。

尽管国内外在绘图机器人技术方面都取得了一定的进展，但仍存在一些挑战和问题。例如，如何提高绘图机器人的绘图速度和精度，如何降低成本以适应更广泛的应用场景，以及如何增强绘图机器人的智能水平以适应复杂多变的绘图任务等。未来，随着技术的不断进步和创新，相信这些问题将逐步得到解决，绘图机器人将在更多领域发挥重要作用。

1.3研究内容

本研究旨在设计和实现一个基于OpenCV的绘图机器人系统，该系统包括图像获取、图像处理、G代码生成、机器人控制和图形用户界面五个主要模块。首先，图像获取模块负责从摄像头捕获实时图像或加载已有的图像文件，为后续处理提供原始数据。该模块将利用OpenCV的VideoCapture类和imread函数实现图像的获取和加载功能。其次，图像处理模块将对获取的图像进行处理，包括灰度化、二值化、边缘检测和轮廓提取等步骤，最终提取出图像中的轮廓信息。该模块将主要使用OpenCV的Canny边缘检测算法和findContours函数来实现轮廓提取。

接下来，G代码生成模块将根据提取的轮廓信息生成机器可执行的G代码。该模块需要将轮廓的几何信息转换为一系列的G代码指令，以控制绘图机器人的运动轨迹。然后，机器人控制模块将G代码转换为ABB机器人的RAPID代码，并实现仿真功能。该模块需要了解ABB机器人的编程接口和RAPID语言，以确保生成的代码能够正确控制机器人的运动。最后，图形用户界面模块将为用户提供直观的操作界面，方便用户进行图像获取、处理、G代码生成和机器人控制等操作。该模块将使用Qt框架进行开发，实现友好的用户交互功能。通过本研究，将实现一个完整的基于OpenCV的绘图机器人系统，为相关领域的研究和应用提供有力的工具和参考。



       第二章 开发工具及技术介绍

2.1深度学习

 深度学习技术是一种模拟人脑神经网络结构的机器学习方法，通过大量数据训练神经网络模型，使其能够自动提取特征并进行复杂任务的预测和分类。这种技术利用多层神经网络的深层结构，通过逐层特征抽象和转换，实现对输入数据的深层次理解和表征。深度学习技术在图像识别、语音识别、自然语言处理等领域取得了显著的成果，并不断拓展到更多应用场景，为人工智能发展提供了强大的动力。

深度学习技术的核心是神经网络模型，它由大量的节点（或称为神经元）组成，这些节点相互连接形成层次结构。每个节点接收来自其他节点的输入，对输入进行加工处理，并生成输出。在训练过程中，神经网络通过调整节点之间的连接强度（权重）和节点自身的激活阈值，从而学习到从输入数据到输出结果的最佳映射关系。

此外，深度学习技术还在不断拓展到更多应用场景。例如，在医疗领域，深度学习技术可以帮助医生进行疾病诊断和治疗规划；在金融领域，深度学习技术可以用于风险评估和欺诈检测；在交通领域，深度学习技术可以支持自动驾驶和交通流量预测。随着计算能力的提升和数据量的增加，深度学习技术有望在未来发挥更大的作用，为人类社会带来更多的便利和进步。

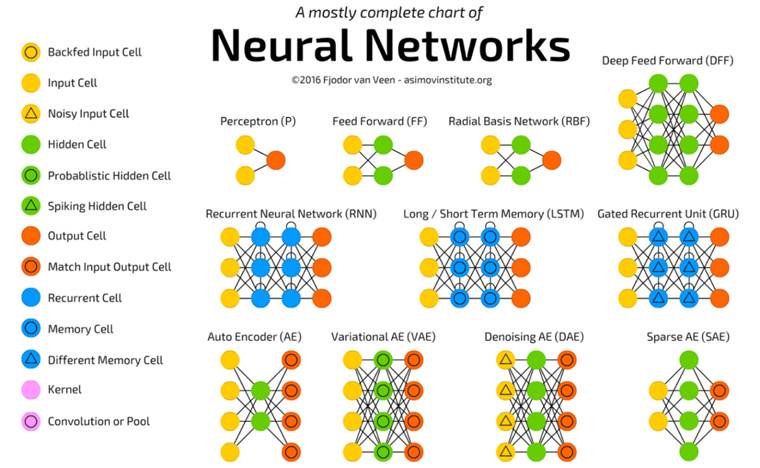

图2-1 深度学习常见模型

2.2 opencv简介

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉库，它实现了图像处理和计算机视觉方面的很多通用算法。OpenCV是由Intel公司发起并参与开发，现在由OpenCV.org维护。该库支持多种编程语言，如Python、C++、Java等，并可用于各种操作系统。OpenCV提供了丰富的功能，包括基本的图像处理操作（如读取、写入、显示图像），图像变换（如缩放、旋转、仿射变换），图像滤波（如模糊、去噪、边缘检测），特征检测（如角点检测、SIFT、SURF），目标跟踪，面部识别等功能。这些功能使得OpenCV成为计算机视觉领域研究和应用的首选工具之一。

OpenCV的架构设计使其能够高效地处理图像和视频数据。它采用模块化的设计，每个模块都专注于特定的任务，并且可以通过简单的API进行调用。例如，cv2.imread()函数用于读取图像，cv2.imshow()用于显示图像，cv2.Canny()用于边缘检测等。此外，OpenCV还支持GPU加速，可以显著提高图像处理的效率。OpenCV的广泛应用不仅限于学术研究，还包括工业自动化、安防监控、医疗影像分析、自动驾驶等领域。通过OpenCV，开发者可以轻松地实现复杂的图像处理和计算机视觉任务，从而推动相关技术的发展和应用。

2.3pyqt5简介

PyQt5是一个流行的Python绑定库，它允许开发者使用Qt库创建跨平台的图形用户界面（GUI）应用程序。Qt是一个功能强大的C++库，广泛用于开发具有专业外观和感觉的桌面应用程序。PyQt5将Qt的功能封装在Python中，使得Python开发者能够利用Qt的丰富控件和功能，如窗口、按钮、菜单、工具栏、对话框等，来构建复杂的GUI。PyQt5不仅支持基本的GUI元素，还提供了许多高级功能，如2D/3D图形渲染、数据库交互、网络编程、XML处理等。此外，PyQt5与Python的标准库以及其他第三方库无缝集成，使得开发者可以轻松地将PyQt5与其他Python工具和库结合使用。通过PyQt5，Python开发者可以高效地创建出具有现代感和高性能的桌面应用程序，适用于各种操作系统，包括Windows、macOS和Linux。

2.4 Matplotlib简介

Matplotlib是一个广泛使用的Python库，专门用于创建静态、交互式和动画可视化。它最初由John D. Hunter在2003年开发，并得到了一个活跃的社区的支持和扩展。Matplotlib允许开发者通过简单的API来生成各种类型的图表，包括线图、散点图、条形图、饼图、直方图、误差图、子图等等。这些图表可以非常详细地定制，包括颜色、线型、标记、注释、图例、坐标轴标签、标题等各个方面，以满足特定的数据展示需求。Matplotlib的设计受到了MATLAB的启发，因此对于熟悉MATLAB的用户来说，使用Matplotlib会感到非常直观。它不仅可以作为独立的图表生成工具，还可以与Jupyter Notebook等交互式环境无缝集成，使得数据分析和可视化工作流更加高效。

Matplotlib的强大之处在于它的灵活性和可扩展性。它提供了两种主要的方式来进行图表的绘制：一种是使用面向对象的API，另一种是使用Pyplot模块，后者提供了一种类似MATLAB的命令行风格接口。开发者可以根据自己的偏好和项目的复杂度来选择合适的方式。此外，Matplotlib还可以与其他Python数据分析和科学计算库（如NumPy和Pandas）很好地协同工作，从而简化数据预处理和绘图的过程。Matplotlib的图表可以输出为多种格式，包括PNG、PDF、SVG、PS等，便于报告和发布。尽管Matplotlib主要用于生成二维图表，但它也支持基本的三维绘图功能，通过mplot3d工具包可以实现三维散点图、线图和曲面图等。总的来说，Matplotlib是Python数据可视化领域的一个核心工具，为开发者提供了强大的功能和灵活性。

2.5 G代码简介

G代码（G-code）是一种广泛使用的数控编程语言，用于控制自动化机床和工业机器人。它由一系列指令组成，这些指令告诉机床如何进行加工操作，包括移动、切割、钻孔、雕刻等。G代码最早出现在20世纪50年代，由美国电子工业联盟（EIA）开发，目的是为数控机床提供一种统一的编程标准。随着技术的发展，G代码已经成为了数控加工领域的通用语言，几乎所有的数控机床和许多工业机器人都可以识别和使用G代码。G代码的指令通常以字母“G”开头，后跟一个数字和一系列参数。

G代码的编程过程通常包括规划加工路径、选择合适的工具和材料、设置切削参数等步骤。编程人员需要根据加工要求编写一系列G代码指令，然后将这些指令传输到机床或机器人的控制器中执行。现代CAD/CAM软件可以自动生成G代码，大大简化了编程过程。G代码的灵活性使得它能够应用于各种复杂的加工任务，从简单的二维切割到复杂的三维雕刻。此外，G代码还可以通过后处理程序进行定制，以适应不同机床和机器人的特定要求。尽管G代码已经是一种成熟的技术，但它仍然在不断发展和改进，以适应现代制造业对精度、效率和自动化程度越来越高的需求。

第三章 系统分析

3.1功能需求分析

基于OpenCV的绘图机器人系统旨在实现从图像到机器人自动绘图的完整流程。首先，图像获取模块需要能够稳定地从摄像头捕获实时图像或加载本地存储的图像文件。该模块应支持多种图像格式，并能对图像进行初步的质量检查，如分辨率、亮度、对比度等，确保后续处理的效果。用户应能通过图形用户界面轻松选择图像源并进行捕获或加载操作。

图像处理模块是系统的核心，它需要能够对输入的图像进行预处理，如灰度化、二值化、滤波等，以消除噪声并增强目标轮廓。接着，利用OpenCV的轮廓检测算法提取图像中的轮廓信息，并转换为可用于绘图的路径数据。该模块还应提供参数调整功能，允许用户根据图像特点微调处理算法，以达到最佳的轮廓提取效果。G代码生成模块则负责将轮廓路径数据转换为机器可执行的G代码，需确保转换过程的准确性和效率。机器人控制模块需实现G代码到ABB机器人RAPID代码的转换，并提供仿真功能，让用户在真实绘图前预览机器人运动轨迹，验证绘图效果。图形用户界面应直观易用，整合所有模块的功能，提供清晰的操作指引和反馈信息，使用户能够方便地进行系统配置、图像处理、代码生成、机器人控制和仿真等操作。

3.2系统可行性分析

3.2.1技术可行性

OpenCV作为一个开源的计算机视觉库，提供了丰富的图像处理和计算机视觉算法，可以满足图像获取、处理和轮廓提取的需求。利用OpenCV的VideoCapture类和imread函数，可以轻松实现从摄像头捕获图像或加载已有图像的功能。对于图像处理模块，OpenCV的灰度化、二值化、滤波和轮廓检测算法能够有效地处理图像并提取轮廓信息。G代码生成模块可以利用OpenCV的轮廓信息生成机器可执行的G代码，这一过程可以通过编程实现。机器人控制模块方面，市场上已有成熟的解决方案将G代码转换为特定机器人的控制代码，如ABB机器人的RAPID代码，并且可以提供仿真功能。图形用户界面方面，Qt框架是一个跨平台的C++图形用户界面库，可以用来开发直观易用的用户交互界面。综上所述，从图像处理到机器人控制，再到用户交互，每一部分都有成熟的技术支持，因此，该系统的实现是可行的。

3.2.2 经济可行性

OpenCV作为一个开源库，其本身的使用是无成本的，这大大降低了系统开发的软件成本。其次，图像获取模块所需的摄像头和图像处理模块的计算机硬件都是通用设备，价格相对低廉，且易于获取。G代码生成和机器人控制模块的开发主要依赖于软件编程，不需要额外的硬件投入。虽然机器人控制模块需要特定的机器人硬件，如ABB机器人，但其成本可以通过选择适合项目预算的型号来控制。此外，图形用户界面模块的开发也可以利用开源的Qt框架，进一步降低开发成本。从长远来看，该系统可以应用于广告制作、艺术创作、教育展示等多个领域，具有广泛的市场应用前景，可以带来可观的经济效益。因此，从成本投入和市场应用两个方面来看，该系统在经济上是可行的。

3.2.3社会可行性

基于OpenCV的绘图机器人系统在社会层面也具有高度的可行性。随着科技的进步，自动化和智能化技术逐渐渗透到各个行业，人们对高效、精准的绘图工具的需求日益增长。该系统通过将计算机视觉技术与机器人控制技术相结合，能够满足广告制作、艺术创作、教育展示等领域对自动化绘图的需求，提高绘图效率和精度，降低人工成本。此外，该系统的开发和应用还将促进计算机视觉、机器人控制等相关技术的发展，推动自动化和智能化技术的普及和应用。同时，该系统也为相关领域的研究人员和学生提供了一个实践和研究的平台，有助于培养相关领域的人才。综上所述，该系统不仅能够满足社会对自动化绘图的需求，还能够推动相关技术的发展和人才的培养，因此在社会上是可行的。

3.3流程图设计

在基于OpenCV的绘图机器人系统流程图中，首先从图像获取模块开始，该模块负责从摄像头实时捕获图像或加载已有图像文件。接着，图像被传输至图像处理模块，在此进行灰度化、二值化、滤波等预处理操作，并利用边缘检测算法提取图像轮廓。处理后的轮廓数据进入G代码生成模块，该模块将轮廓路径转换为机器可执行的G代码。随后，G代码被传递到机器人控制模块，在此模块中，G代码被转换为ABB机器人的RAPID代码，并可通过仿真功能预览机器人运动轨迹。最后，图形用户界面作为系统的交互层，整合上述所有模块，允许用户进行图像选择、参数设置、代码生成、仿真控制及机器人操作等，实现从图像到机器人绘图的完整流程。流程图清晰展示了数据流和功能模块的交互，确保了系统设计的逻辑性和可操作性。

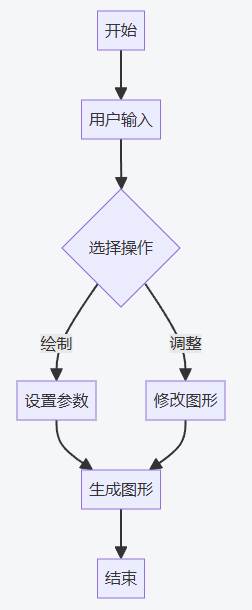

图3-1 流程图设计

3.4数据处理流程设计

基于OpenCV的绘图机器人系统设定中，数据处理流程被设计为一系列模块化的步骤，确保了处理过程的灵活性和高效性。该流程包括图像获取、图像处理、G代码生成、G代码优化、RAPID代码生成以及机器人仿真等环节。每个模块都具备独立工作的能力，同时也支持作为整体工作流程的一部分来协同工作。这种设计使得用户可以根据实际需求选择从任意节点开始处理，例如，如果已经拥有G代码文件，用户可以直接进行G代码优化或RAPID代码生成，而无需从图像获取或图像处理步骤开始。这种灵活性不仅提高了处理效率，还使得系统能够更好地适应不同的应用场景和用户需求。

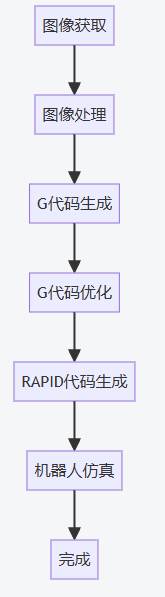

图3-2数据处理流程设计



• 代码结构详情

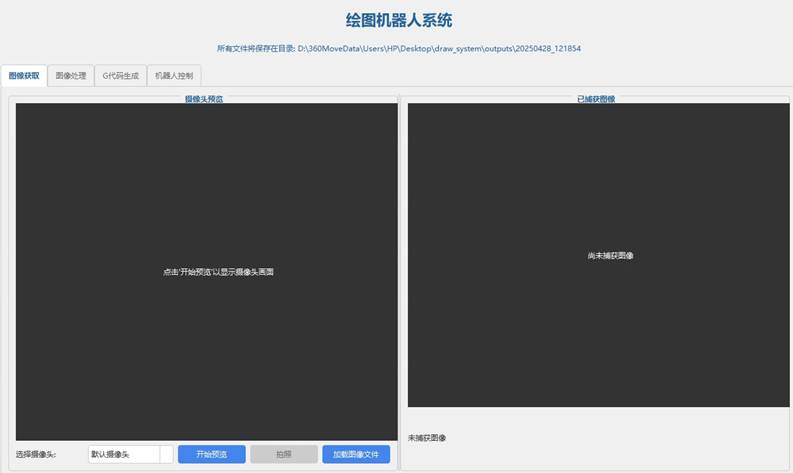

4.1图像获取模块

图像获取模块是整个绘图机器人系统的基础，负责从硬件层面获取图像数据。该模块首先负责连接和控制摄像头，确保摄像头设备能够正常工作并与系统进行通信。用户可以通过图形用户界面选择摄像头设备，并进行相关的参数设置，如分辨率、帧率等。在连接成功后，图像获取模块能够实时捕获摄像头拍摄的图像，并提供实时预览功能，让用户能够直观地看到当前摄像头捕获的画面。用户可以随时捕获当前预览的画面，并将其保存到指定的目录中，以便后续的图像处理和轮廓提取。图像获取模块还支持从本地加载已有的图像文件，为用户提供多种图像来源选择。通过图像获取模块，系统能够获取到高质量的图像数据，为后续的图像处理和机器人绘图提供可靠的数据基础。

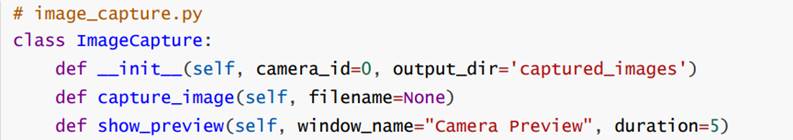

图4-1 图像获取模块代码

4.2图像处理模块

图像处理模块是绘图机器人系统中的关键环节，负责对图像获取模块提供的图像进行一系列处理操作，以提取出可用于绘图的轮廓信息。该模块首先采用Canny算法对图像进行边缘检测，Canny算法因其能够有效地检测出图像中的边缘而广泛使用，它通过计算图像强度的梯度来确定边缘位置。接着，模块从边缘图像中提取轮廓，轮廓是图像中物体的边界，对于绘图机器人来说，轮廓是生成路径的关键。为了优化轮廓数据，减少不必要的细节，提高绘图效率，模块使用Douglas-Peucker算法对提取出的轮廓进行简化，该算法可以在保留轮廓形状特征的前提下，减少轮廓上的点数。处理完毕后，图像处理模块将保存处理后的图像，以便进行后续的分析和对比。此外，模块还提供了轮廓可视化功能，用户可以在图形用户界面中直观地看到提取和简化后的轮廓，这有助于用户理解图像处理的过程和结果，并对参数进行调整以达到最佳的绘图效果。通过图像处理模块的处理，原始图像被转换为可用于机器人绘图的轮廓数据，为后续的G代码生成和机器人控制奠定了基础。

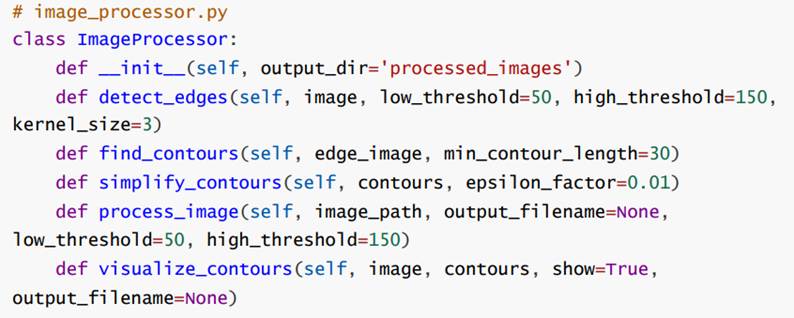

图4-2 图像处理模块代码

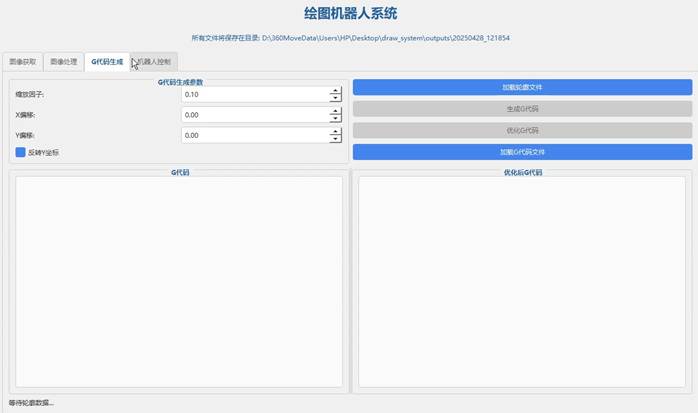

4.3G代码生成模块

G代码生成模块在绘图机器人系统中扮演着至关重要的角色，它负责将图像处理模块提取并简化后的轮廓转换为机器人可以理解的G代码指令。该模块首先将轮廓数据转换为一系列的G代码指令，这些指令描述了机器人绘图时笔尖的运动轨迹。为了满足不同绘图需求，G代码生成模块支持轮廓的缩放和偏移功能，用户可以根据需要调整绘图的尺寸和在绘图平面上的位置。此外，由于机器人绘图通常是在X-Y平面进行，G代码生成模块还支持Y轴坐标系的转换，确保生成的G代码与机器人的运动坐标系相匹配。为了提高绘图的效率和精度，模块会对生成的G代码进行优化，去除不必要的指令，只保留控制X和Y坐标运动的指令，从而生成精简且高效的G代码。通过G代码生成模块的处理，轮廓数据被转换为机器人可以执行的指令，为机器人自动绘图提供了准确的行动指南。

图4-3 G代码生成模块代码

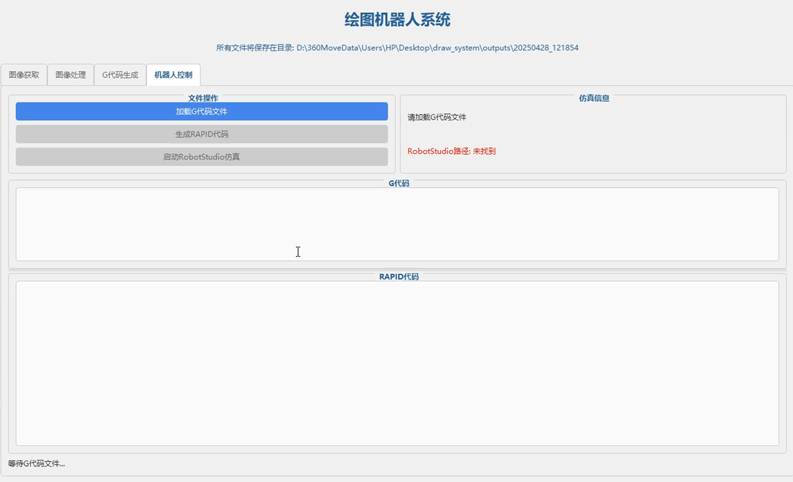

4.4机器人控制模块

机器人控制模块是绘图机器人系统与实际硬件交互的桥梁，负责将G代码生成模块输出的G代码转换为ABB机器人可执行的RAPID代码。该模块首先解析G代码指令，将其转换为RAPID代码，RAPID是ABB机器人专用的编程语言，用于控制机器人的运动和行为。转换过程中，模块会根据机器人的运动学特性进行必要的调整，确保生成的RAPID代码能够精确控制机器人的运动轨迹。此外，机器人控制模块还具备查找和启动RobotStudio仿真软件的功能，RobotStudio是ABB提供的机器人仿真软件，可以在不接触实际机器人的情况下，模拟机器人的运动和绘图过程。通过该模块，用户可以在计算机上预览机器人根据RAPID代码进行的绘图操作，从而验证绘图的准确性和可行性。机器人控制模块提供的仿真功能不仅提高了绘图的效率和安全性，还降低了实际操作中的风险和成本。通过机器人控制模块的处理，G代码被转换为机器人可执行的指令，并通过仿真软件进行验证，为最终的机器人自动绘图提供了可靠的保障。

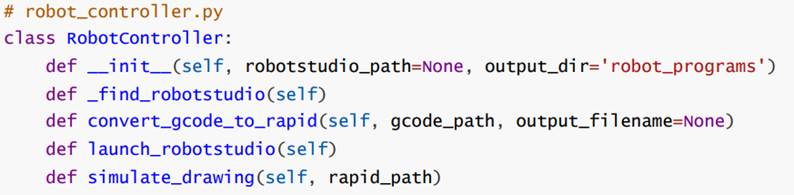

图4-4机器人控制模块代码

4.5主程序模块

主程序模块作为基于OpenCV的绘图机器人系统的核心枢纽，负责协调整个系统的工作流程。该模块首先解析命令行参数，允许用户通过命令行界面输入系统运行所需的各种配置和选项，例如图像文件的路径、绘图参数等。在解析完参数后，主程序模块会创建一个基于当前时间戳的目录结构，用于存储系统运行过程中产生的各种中间文件和最终结果，方便用户进行管理和追溯。随后，主程序模块将按照预设的工作流程，依次调用图像获取模块、图像处理模块、G代码生成模块、机器人控制模块以及图形用户界面模块，实现从图像捕获、处理、轮廓提取、G代码生成、RAPID代码转换到机器人仿真控制的完整工作流程。在整个过程中，主程序模块负责监控各模块的运行状态，处理模块间的数据传递和错误信息，确保系统稳定、高效地运行。通过主程序模块的协调和控制，整个绘图机器人系统能够按照用户的指令，自动完成从图像到机器人绘图的全部过程，为用户提供便捷、高效的自动化绘图解决方案。

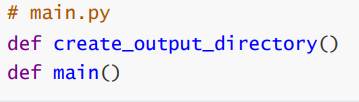

图4-5主程序模块代码

4.6图形界面模块

在基于OpenCV的绘图机器人系统中，主窗口模块至关重要，它负责解析命令行参数以获取用户配置，并基于当前时间创建时间戳目录结构来存储数据。该模块如同指挥中心，协调图像采集、处理、路径规划及绘图执行等各模块的工作，确保信息流畅传递与高效协同，从而实现整个系统从图像获取到绘图完成的完整工作流程。

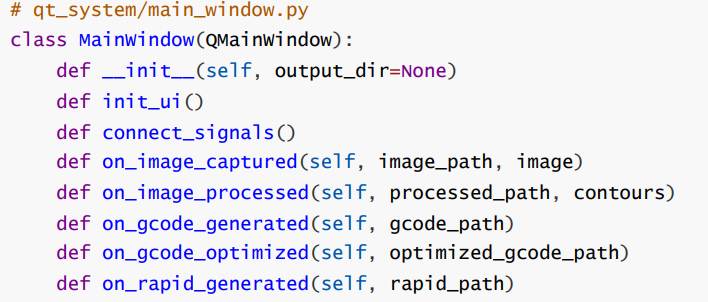

图4-6图形界面模块代码
