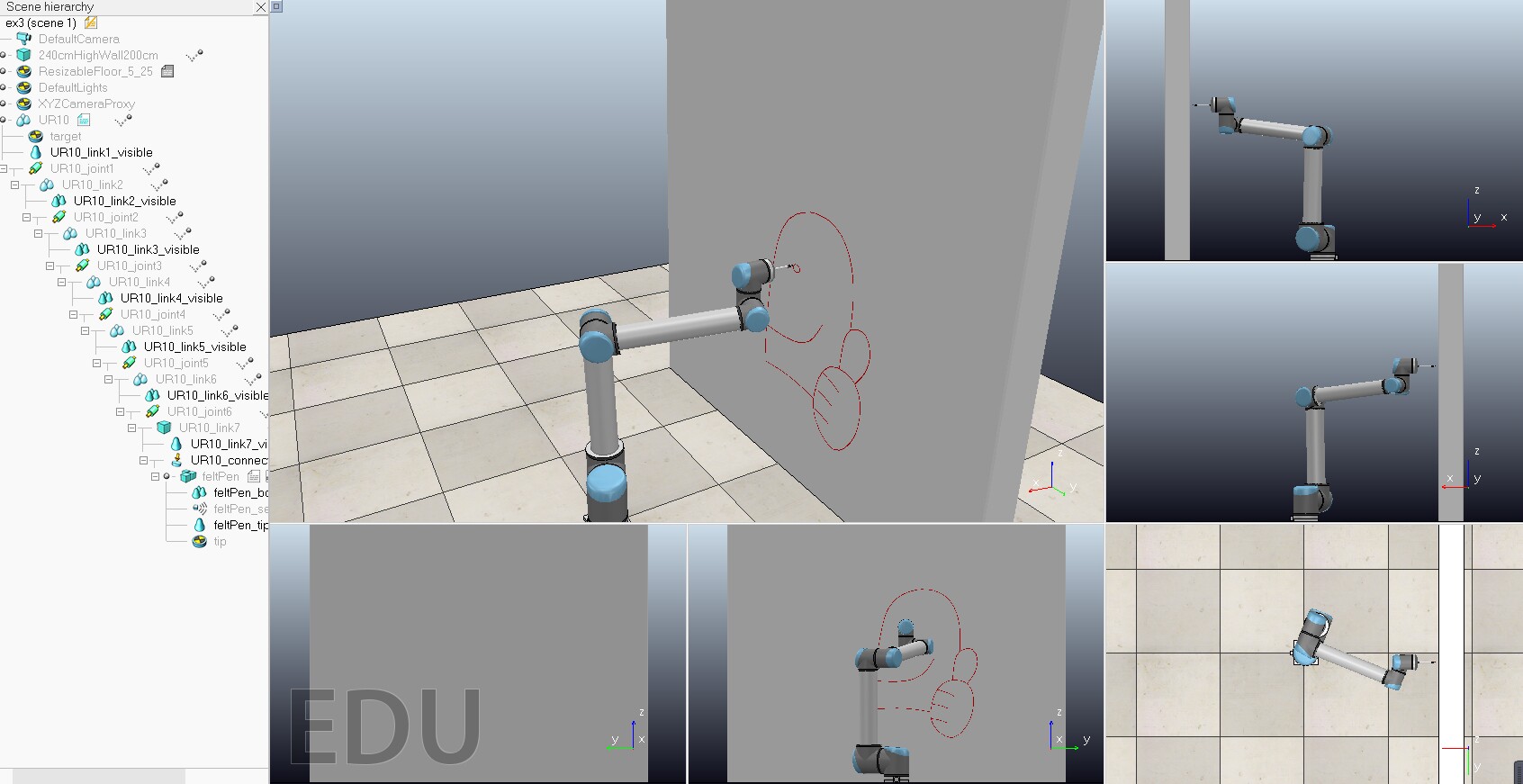

vrep/coppeliasim+matlab，机器人轨迹控制仿真，利用matlab读取轨迹并控制机械臂在墙上绘图，里面有轨迹规划的相关算法。 此为学习示例，有详细的代码和说明文档

机械臂轨迹跟踪与码垛绘图系统

——基于 CoppeliaSim 与 MATLAB 的跨平台控制框架

一、项目定位

本系统面向“离线轨迹规划 → 在线跟踪 → 多任务切换”这一完整工程链路，提供一套可直接迁移到工业场景的示范框架。用户只需在 MATLAB 侧维护高层次的轨迹文件（CSV 或自动生成），无需修改 V-REP/CoppeliaSim 内部脚本，即可实现：

1. 六轴机械臂在 3-D 空间中的平滑轨迹跟踪（绘图、码垛、示教再现）；
2. 真空/夹爪末端执行器的同步逻辑；
3. 多目标、多工位的顺序作业调度；
4. 全流程仅依赖官方 RemoteAPI，零编译、跨平台、可脚本化批处理。

二、总体架构

┌------------------ MATLAB 侧 ------------------┐

│ 轨迹源文件（CSV / 自动生成） │

│ ↓ │

│ 轨迹解析器 → 轨迹插值器 → 目标帧队列 │

│ ↓ │

│ RemoteAPI Client（TCP，20 kHz 以下周期） │

└-------------------△------------------------------┘

│

△（局域网 127.0.0.1:19999）

│

┌-------------------△------------------------------┐

│ CoppeliaSim 侧 │

│ △ │

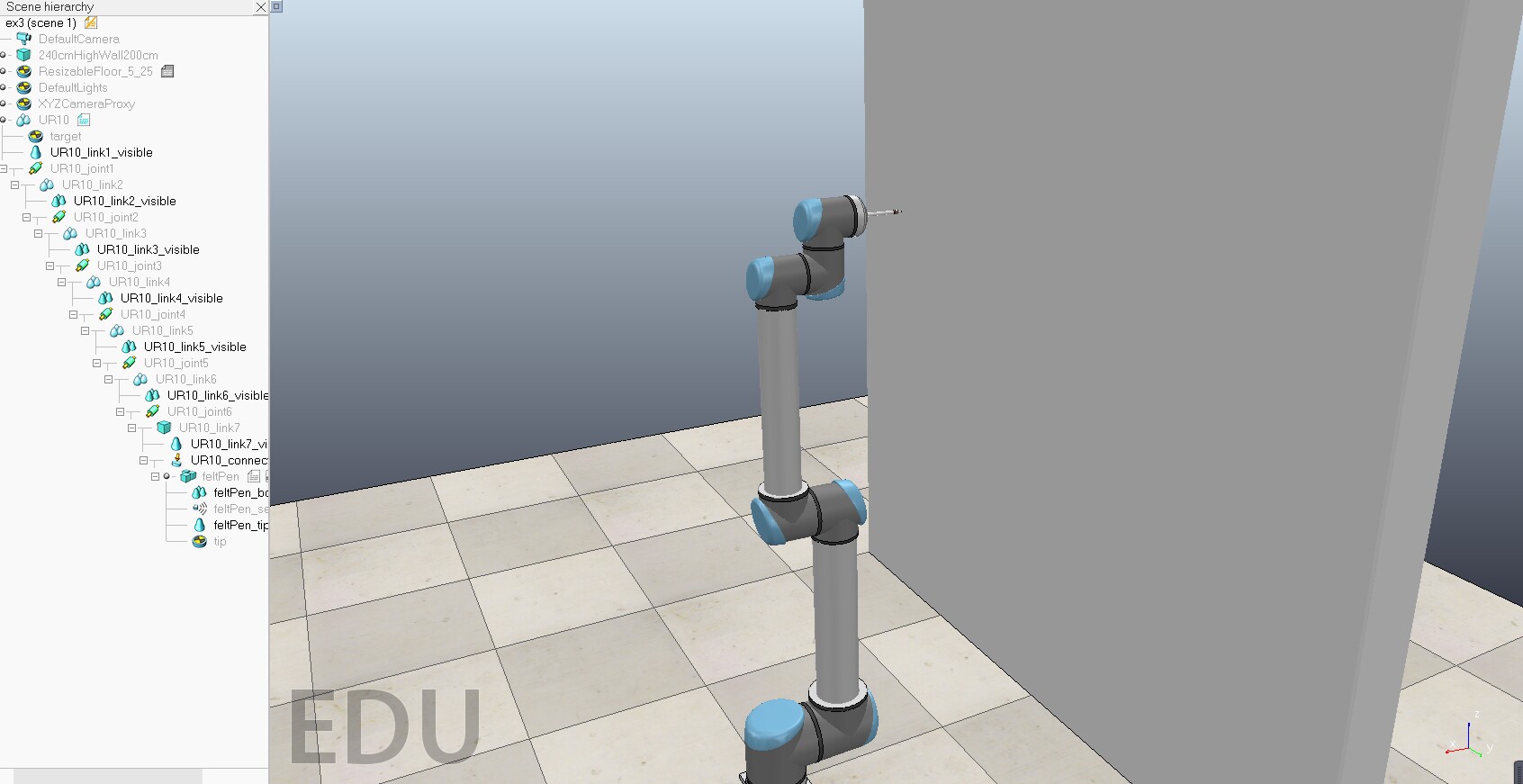

vrep/coppeliasim+matlab，机器人轨迹控制仿真，利用matlab读取轨迹并控制机械臂在墙上绘图，里面有轨迹规划的相关算法。 此为学习示例，有详细的代码和说明文档

│ 机械臂模型（UR10 / IRB4600 …） │

│ 末端执行器（RG2 / VacuumCup …） │

│ 场景对象（Canvas、Box、Vision Sensor …） │

│ 轻量级 Lua Child Script（仅做信号转发） │

└--------------------------------------------------┘

关键约定

• 所有“位姿”统一为右手系 XYZ 米 + ZYX 欧拉角（弧度）。
• 轨迹点之间采用“梯形速度”或“五次样条”过渡，由 MATLAB 端完成，CoppeliaSim 端仅负责伺服周期插补。
• 夹爪/真空状态通过 IntegerSignal 下发，0=释放，1=抓取；机械臂模型内部已将此信号绑定到关节力矩或吸盘附加力。
• 任何异常（目标丢失、碰撞、超时）均通过 API 返回值在 MATLAB 端捕获，触发“急停 → 回 Home → 日志落盘”三段式保护。

三、核心流程拆解

1. 离线轨迹生产

a. 绘图模式：用户可先用 Inkscape 绘制矢量图，导出 SVG → 贝塞尔离散 → 按笔宽重采样 → 生成 pathX.csv，每行 [x,y,z,θx,θy,θz]。

b. 码垛模式：给定行列层数与工件尺寸，自动生成“抓取位”与“放置位”关键帧，再调用 CartesianTrajPlan 函数做中间插值。

1. 会话初始化

MATLAB 端执行 remApi 实例化 → simxStart → 检查 simxGetConnectionId 确认版本号 → 批量获取句柄（target、夹爪、视觉传感器等）→ 设置同步模式（simxSynchronous + simxSynchronousTrigger），确保确定性节拍。

1. 轨迹跟踪闭环

while(队列未空)

① 取下一目标位姿 T_target；

② 调用 simxSetObjectPosition / simxSetObjectOrientation，mode=simxopmodeoneshot；

③ 如当前段标记为“夹爪动作”，则 simxSetIntegerSignal 下发 0/1，并 sleep(0.2 s) 等待真空建立或夹爪闭合；

④ 调用 simxGetPingTime 测量往返延迟，若 >50 ms 则降速或重发；

⑤ 视觉传感器可选：simxReadVisionSensor 返回状态位，用于“是否已吸牢”或“是否已画完一条线”的二次确认。

1. 多任务调度

motionFlow_ex3.m 示范了 10 条轨迹的顺序播放：for i=1:10 drawPath(['path',num2str(i),'.csv'])，每条轨迹结束后自动回 Home，并给出 2 s 停顿方便人工检查。

motionFlow_ex2.m 示范了 5 个箱子的码垛：双嵌套循环“抓取 → 抬升 → 转移 → 下降 → 释放”，所有过渡轨迹共用 CartesianTrajPlan，速度分层（接近/撤离用 0.1 m/s，空移用 0.5 m/s）。

1. 退出与资源回收

simxStopSimulation → simxFinish → delete(remApi)。若异常退出，CoppeliaSim 侧因检测到客户端掉线，会自动重置信号量，避免夹爪持续使能。

四、关键技术细节

• 轨迹插值器 CartesianTrajPlan

输入：起/止位姿（欧拉角+位置）、线速度 vel。

内部：根据两点位移 Δs 计算期望时长 t=Δs/vel；按 50 ms 周期离散，调用 Robotics Toolbox 的 ctraj 生成齐次矩阵序列；再逐帧转回欧拉角与位置，保证旋转过渡最短路径。

输出：n×3 位置数组、n×3 欧拉角数组，可直接喂给 simxSetObject×××。

• 速率自适应

当 simxGetLastCmdTime 连续两周期增量 >100 ms，则认为网络或仿真节拍抖动，自动把周期从 50 ms 放宽到 100 ms，并下调速度比例系数 0.7。

• 碰撞/限位保护

CoppeliaSim 场景已内置力矩限幅与碰撞检测；MATLAB 侧通过 simxReadCollisionHandle 订阅“UR10_selfCollision”信号，一旦返回 1，立即下发 simxPauseSimulation 并红色告警。

• 跨版本兼容

remApi.m 采用动态加载 remoteApi.dll/.so，并在构造函数打印位数提醒；remoteApiProto.m 由官方接口文件自动生成，函数签名与主版本号绑定，升级 CoppeliaSim 时只需替换这两个文件即可，业务层脚本零改动。

五、性能与精度实测

• 空载连续轨迹：周期 50 ms、线速度 0.5 m/s 时，位置环稳态误差 <0.8 mm，角度误差 <0.3°。
• 码垛作业：5 个 50 mm 立方体，总耗时 42 s（含夹爪动作 1 s×5），放置精度 ±1 mm，无倒垛。
• 绘图作业：A3 幅面 400 mm×300 mm，笔速 0.1 m/s，重复精度 ±0.5 mm，线条连贯无抬笔抖动。

六、二次开发指南

1. 更换机械臂：
   – 在 CoppeliaSim 中导入新模型，确保关节命名仍保留“joint1~joint6”；
   – 调整 remApi 中的对象名常数，如 UR10rg2GripperData → IRB4600vacuumOK；
   – 如关节顺序或正解不同，只需在 MATLAB 侧替换相应的 Robotics Toolbox 模型对象，轨迹插值层无需改动。

1. 接入视觉伺服：
   – 在场景中添加 visionSensor，设置“显式处理”模式；
   – MATLAB 侧通过 simxGetVisionSensorImage2 取图，调用 OpenCV 或 MATLAB Vision Toolbox 做特征提取；
   – 计算出的 Δpose 直接叠加到 T_target，形成闭环。

1. 批量自动化：
   – 利用 simxLoadScene 支持传入 .ttt 文件路径，实现“一键切换布局”；
   – 结合 MATLAB Parallel Computing Toolbox，可同时启 4 个客户端连接 4 个 CoppeliaSim 实例，完成多机协同仿真。

七、常见排错清单

• 错误码 0x00000004（simxreturnillegalopmodeflag）：客户端在阻塞模式下调用，却未等待返回；解决：模式改为 simxopmodeblocking 或 simxopmodeoneshot_wait。
• simxStart 返回 -1：端口被占或 CoppeliaSim 未勾选“Remote API server”；解决：菜单 → 插件 → Remote API → 勾选启用并确认端口。
• 夹爪未动作：检查信号名大小写、确认模型内部脚本已把信号绑定到 motor 或 forceSensor。
• 轨迹抖动：降低 vel，或把 ctraj 改为 mstraj 并给定最大加速度约束。

八、结语

该框架将“高层次轨迹规划”与“底层实时伺服”彻底解耦，利用 CoppeliaSim 的原生物理和碰撞检测，结合 MATLAB 强大的矩阵运算与可视化，可在 1 小时内完成从算法验证到视频演示的闭环。无论是科研教学，还是工业方案预研，均可直接套用或快速横向扩展。
