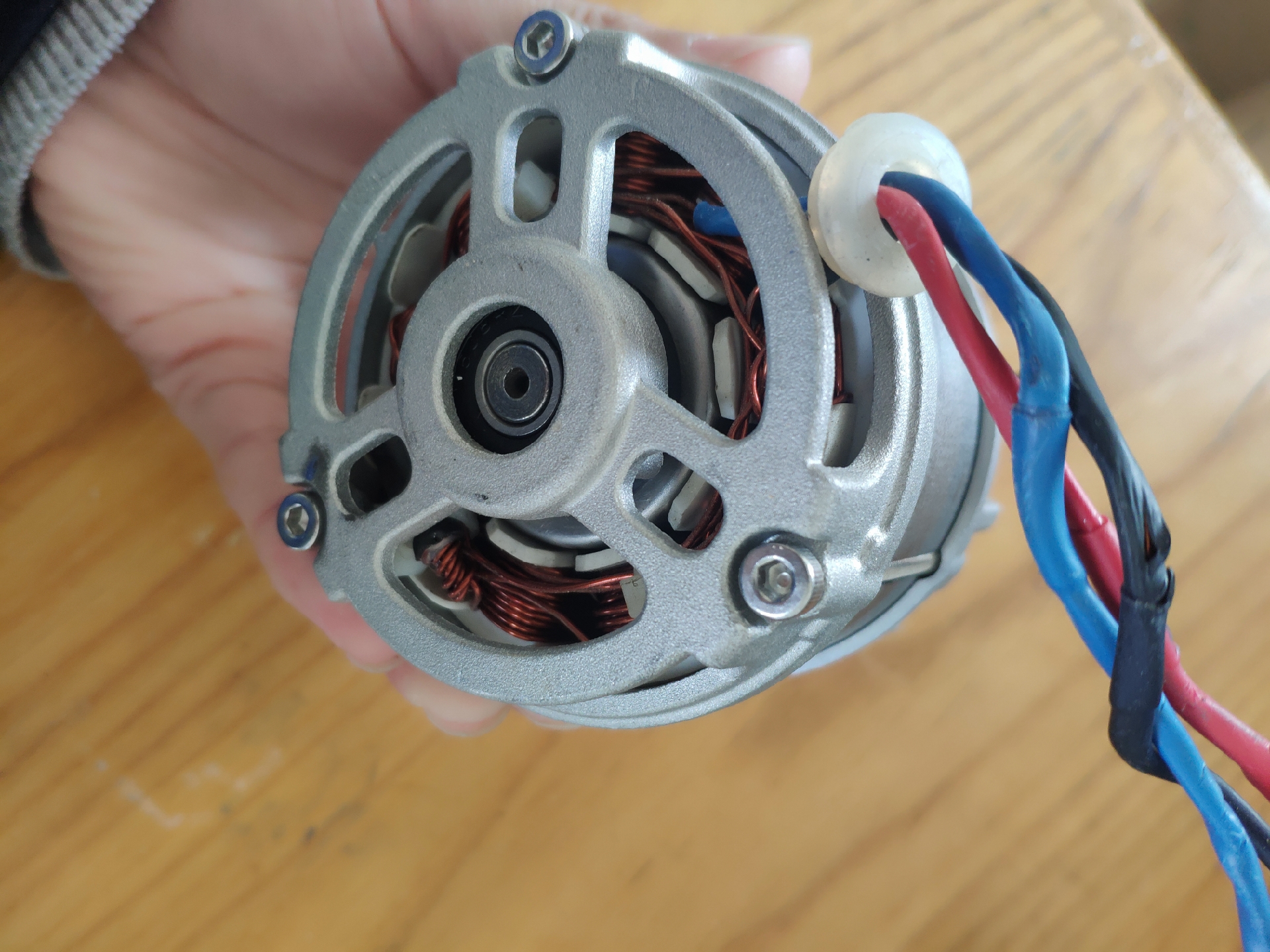

低压无感BLDC方波控制方案 反电动势和比较器检测位置 带载满载启动！ 1.启动传统三段式，但是我强拖的步数少，启动很快，基本可以做到任意电机启动切闭环。 2.入门方波控制的程序和原理图，方案简单，可移植。 3.需要更多功能的：如电感法初始位置检测，双闭环控制，同步整流等特殊功能的加好友我！ 程序不是库，程序框架简单，只需要调节启动参数就可以启动电机！

一、方案概述

本方案聚焦于低压无感无刷直流电机（BLDC）的方波控制，采用反电动势与比较器检测电机位置的技术路径，同时集成带载满载启动能力，具备启动速度快、程序可移植性强等优势。方案核心包含传统三段式启动优化、基础方波控制实现，以及可扩展的进阶功能支持，适用于对电机控制精度、启动性能有一定要求的低压应用场景，如小型家电电机驱动、微型机器人动力系统等。

二、核心功能模块解析

（一）电机启动控制模块

1. 启动方式：采用优化后的传统三段式启动策略，核心改进在于大幅减少强拖步数。相较于常规三段式启动，本方案通过精准的电机参数适配与启动时序调整，在保证启动稳定性的前提下，将启动过程耗时缩短，实现“任意电机启动切闭环”的效果，避免了传统方案中强拖步数过多导致的启动延迟问题。
2. 启动适应性：无需针对不同型号、参数的BLDC电机进行大量参数调试，通过内置的电机特性自适应算法，可兼容多种低压BLDC电机，降低了方案的应用门槛与适配成本。

（二）位置检测模块

1. 检测原理：基于反电动势检测与比较器结合的方式实现电机转子位置判断。电机运行过程中，定子绕组产生的反电动势包含转子位置信息，方案通过ADC采集反电动势信号，经比较器进行电平比较与信号调理后，输出位置检测结果，为后续换相控制提供精准的时序依据。
2. 硬件适配：代码中预留了与比较器、ADC外设的接口配置逻辑，支持灵活适配不同型号MCU的外设资源，只需根据硬件原理图修改对应的引脚定义与外设初始化参数，即可完成硬件对接，增强了方案的硬件兼容性。

（三）方波控制模块

1. 控制逻辑：实现入门级方波控制的完整程序框架，包含PWM生成、换相时序控制、电机转速调节等核心功能。通过定时器生成符合BLDC方波控制要求的PWM信号，结合位置检测模块输出的位置信息，精准控制功率管导通与关断时序，实现电机的平稳运行与转速调节。
2. 可移植性设计：程序采用模块化架构，将方波控制的核心逻辑与硬件底层驱动分离。硬件相关的初始化（如GPIO、定时器、ADC等）封装为独立的驱动接口，当方案移植到不同MCU平台时，仅需修改底层驱动接口的实现，无需改动上层方波控制逻辑，极大提升了程序的可移植性。

（四）进阶功能扩展支持

1. 电感法初始位置检测：预留电感法检测电机初始位置的功能接口。该方法通过向电机绕组施加特定电压信号，检测绕组电感变化来判断转子初始位置，可解决传统反电动势检测在电机静止时无法获取位置信息的问题，适用于对启动位置精度要求较高的场景。
2. 双闭环控制：支持速度环与电流环双闭环控制的扩展开发。代码中包含基础的PID控制算法库（如armpidinstancef32、armpidinstanceq15等），可基于该库快速搭建双闭环控制逻辑，提升电机控制的动态响应速度与稳定性，抑制负载波动对电机运行的影响。
3. 同步整流：提供同步整流功能的扩展支持，通过优化功率管的导通与关断时序，减少续流过程中的功率损耗，提升整个电机驱动系统的能效，尤其适用于低压大电流的应用场景，可有效降低系统温升。

三、软件架构与核心组件

（一）软件架构分层

1. 应用层：包含电机启动控制、方波控制、进阶功能等业务逻辑模块，是方案功能的直接实现层，负责调用底层驱动与算法库完成具体控制任务。
2. 算法层：集成CMSIS DSP库中的核心算法，如PID控制、滤波算法（FIR、IIR）、数学运算（矩阵运算、三角函数）等，为应用层提供算法支持，保证控制精度与数据处理效率。
3. 驱动层：封装MCU外设（GPIO、定时器、ADC、比较器等）的初始化与控制接口，实现硬件资源的抽象化管理，是连接应用层与硬件的桥梁，确保软件与硬件的解耦。
4. 系统层：包含CMSIS核心头文件（如corecm0.h、corecm3.h等），提供MCU内核相关的控制功能，如中断管理、系统时钟配置、SysTick定时器控制等，为整个软件系统提供底层运行支持。

（二）核心组件说明

1. CMSIS DSP库
   - 数学运算模块：提供丰富的数学运算函数，涵盖基础数学（向量加减、乘法、除法）、复杂数学（复数运算、矩阵运算）、三角函数（正弦、余弦、正切）等，支持定点数（Q7、Q15、Q31）与浮点数（float32t）运算，满足电机控制中不同精度与性能的需求。例如，armclarkef32、armparkf32函数可实现克拉克变换与派克变换，为电机矢量控制的扩展提供算法基础。
   - 滤波模块：包含FIR滤波器、IIR滤波器等多种滤波算法，可对ADC采集的反电动势信号、电流信号进行滤波处理，去除噪声干扰，提升信号质量，保证位置检测与电流采样的准确性。如armfirinstancef32结构体及相关初始化、处理函数，支持快速搭建FIR滤波链路。
   - PID控制模块：提供不同数据类型的PID控制器实现，包含PID初始化（armpidinitf32）、PID计算（armpid_f32）等函数，支持位置式PID与增量式PID控制，可直接用于电机速度、电流的闭环控制。
2. 外设驱动组件
   - ADC驱动：实现ADC外设的初始化、采样触发、数据读取等功能，支持多通道采样，可同时采集电机反电动势、相电流等关键信号，为位置检测与电流环控制提供数据输入。
   - 定时器驱动：负责定时器的初始化与PWM信号生成，支持灵活配置PWM频率、占空比，满足BLDC方波控制对PWM信号的时序要求，同时支持定时器中断，用于实现电机换相时序的精准控制。
   - 比较器驱动：封装比较器的初始化与中断配置功能，将ADC采集的反电动势信号与基准电压进行比较，输出电平信号用于判断电机转子位置，为换相控制提供触发信号。

四、关键技术特性

1. 快速启动：通过优化传统三段式启动的强拖步数，结合电机特性自适应算法，实现电机的快速启动，且支持任意电机启动后平滑切换至闭环控制，启动过程稳定无抖动。
2. 高可移植性：采用模块化、分层的软件架构，将硬件相关代码与业务逻辑、算法逻辑分离，移植时仅需修改底层驱动接口，大幅降低跨平台移植的难度与工作量。
3. 灵活扩展性：预留电感法初始位置检测、双闭环控制、同步整流等进阶功能接口，可根据实际应用需求灵活扩展，无需对现有核心代码进行大规模修改，保护前期开发投入。
4. 高可靠性：集成完善的信号滤波、异常处理机制，通过滤波算法去除信号噪声，提升位置检测与电流采样的准确性；同时包含硬件故障检测与保护的扩展接口，可应对过流、过压、电机堵转等异常情况，保障系统稳定运行。

五、应用场景与适配要求

1. 应用场景：适用于低压（如12V、24V）无感BLDC电机驱动场景，如小型风扇、水泵、电动工具、微型机器人、医疗设备中的小型驱动机构等。
2. 硬件适配要求：支持STM32F030K6等MCU平台，需具备ADC、定时器（支持PWM输出）、比较器等外设资源；电机适配方面，支持多种低压BLDC电机，具体需根据电机额定电压、额定电流、额定转速等参数调整软件中的控制参数（如PWM占空比限制、转速环PID参数等）。
3. 软件开发环境：兼容MDK-ARM、GCC、IAR等主流嵌入式开发工具链，代码中包含适配不同工具链的编译宏定义（如CCARM、GNUC、ICCARM_），可根据实际开发环境选择对应的编译配置。

低压无感BLDC方波控制方案 反电动势和比较器检测位置 带载满载启动！ 1.启动传统三段式，但是我强拖的步数少，启动很快，基本可以做到任意电机启动切闭环。 2.入门方波控制的程序和原理图，方案简单，可移植。 3.需要更多功能的：如电感法初始位置检测，双闭环控制，同步整流等特殊功能的加好友我！ 程序不是库，程序框架简单，只需要调节启动参数就可以启动电机！
