在工业自动化领域，将不同设备通过现场总线连接，实现精确协同作业是提高生产效率和产品质量的关键。今天咱们就来聊聊三菱PLC、发那科机器人以及基恩士测头通过CCLink现场总线连接，完成精确角度定位加工和自动上下料的案例程序。

一、系统架构与连接

CCLink现场总线就像是一座桥梁，把三菱PLC、发那科机器人和基恩士测头紧密连接在一起。在实际硬件连接时，需要按照CCLink的规范，将各个设备的CCLink模块正确接线，确保数据能够稳定传输。

二、三菱定位模块对角度定位的控制（PLC人机界面）

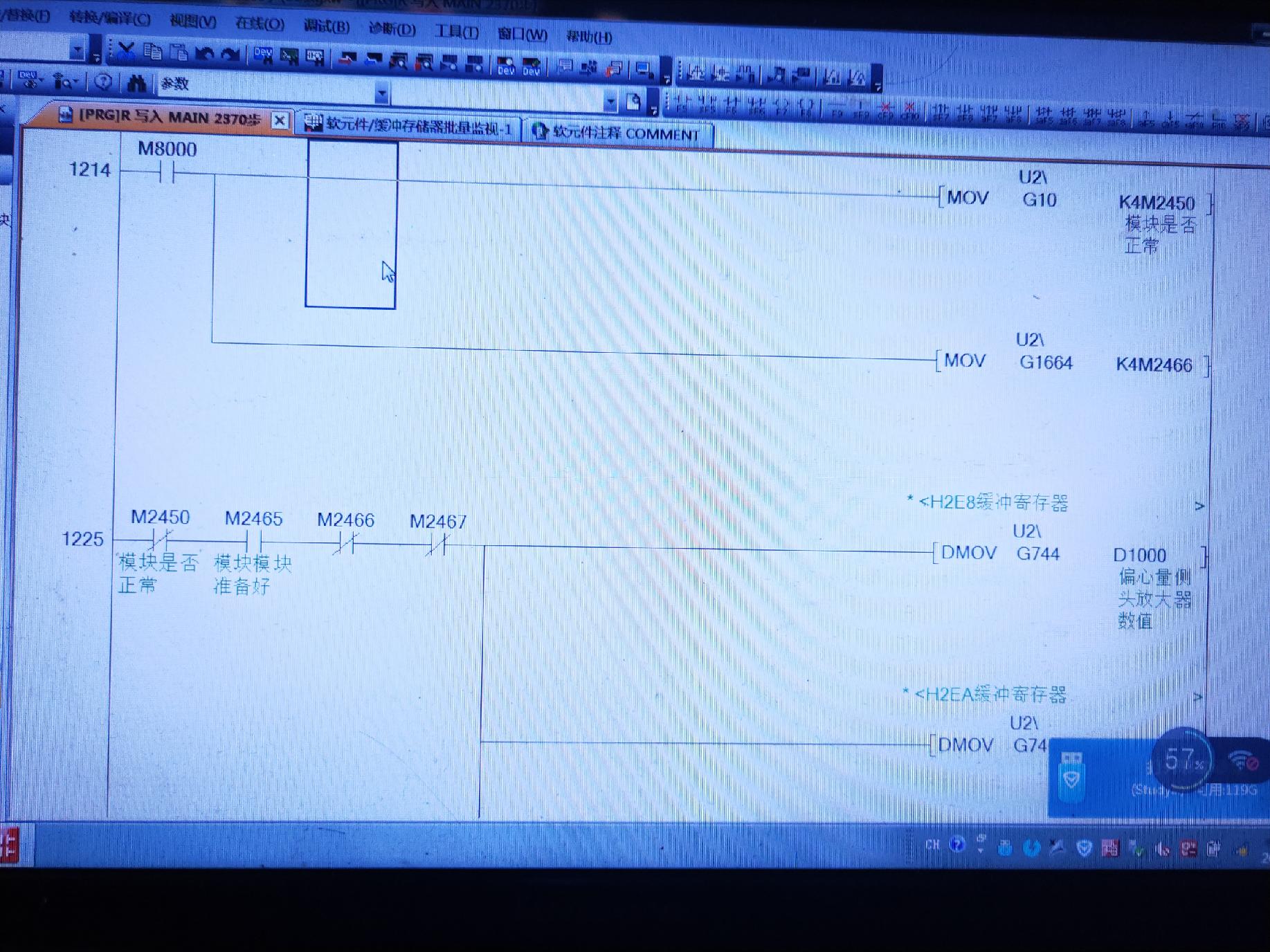

三菱PLC的定位模块在角度定位控制中起着核心作用。我们来看一段简单的PLC梯形图代码示例（这里以FX系列为例）：

// 初始化定位模块
LD M8000
MOV K1 D100 // 设置定位模块编号，假设为1号模块
DSZR D100 D101 M100 // 对定位模块进行初始化设置

// 角度定位设置
LD X0 // 假设X0为启动角度定位按钮
MOV K3600 D102 // 设置目标角度，这里以3600个脉冲代表360度（根据实际编码器分辨率调整）
DRVI D102 K0 Y0 Y1 // 以相对定位模式，从当前位置移动到目标角度，Y0为脉冲输出，Y1为方向输出

代码分析：

1. 首先，利用M8000这个PLC运行监控常开触点，在PLC启动时执行初始化操作。通过MOV指令将定位模块编号写入D100寄存器，接着使用DSZR指令对定位模块进行初始化设置，这一步就像是给定位模块做好准备工作，告诉它要开始干活啦。
2. 当X0按钮按下时，程序开始设置角度定位相关参数。将目标角度对应的脉冲数写入D102寄存器，这里假设3600个脉冲对应360度，实际应用中要根据编码器分辨率准确调整。最后使用DRVI指令以相对定位模式，从当前位置移动到目标角度，Y0负责输出脉冲，Y1控制方向。

在PLC人机界面（HMI）上，可以直观地设置和监控角度定位的参数，比如目标角度、速度等。HMI与PLC之间通过通信连接，实时交互数据，操作人员可以轻松操作，无需深入了解复杂的代码，大大提高了操作的便利性和灵活性。

三、自动上下料与精确角度定位加工整体程序逻辑

整个自动上下料和精确角度定位加工过程是一个环环相扣的流程。

1. 上料环节：发那科机器人接收到PLC发出的上料指令，通过自身编程，按照预设路径移动到上料位置，抓取物料。这部分机器人的代码可能类似这样（简化的发那科机器人指令示例）：

J P[1] 100% FINE // 机器人以100%速度直线运动到位置点P[1]，即上料点
DOUT OT[1] ON // 打开气爪，抓取物料
WAIT 1 // 等待1秒，确保物料抓取稳定

1. 角度定位加工环节：机器人抓取物料后，移动到加工位置，此时三菱PLC的定位模块开始发挥作用，按照前面设置的角度定位参数，控制加工设备进行精确角度定位加工。基恩士测头在这个过程中实时检测角度偏差，并通过CCLink总线反馈给PLC。PLC根据反馈数据微调定位参数，确保加工精度。例如，在梯形图中可以这样处理反馈数据（假设反馈数据存放在D200寄存器）：

LD M8013 // 利用1秒时钟脉冲
CMP D200 K10 M200 // 将反馈数据D200与允许偏差值10进行比较
LD M200
MOV K100 D102 // 如果偏差超过10，调整目标角度脉冲数

1. 下料环节：加工完成后，机器人再次动作，将加工好的物料搬运到下料位置放下。

J P[2] 100% FINE // 机器人以100%速度直线运动到位置点P[2]，即下料点
DOUT OT[1] OFF // 关闭气爪，放下物料

通过将三菱PLC、发那科机器人和基恩士测头基于CCLink现场总线有机结合，实现了精确角度定位加工和自动上下料的高效自动化生产流程，极大地提升了生产效率和产品质量，在工业生产中具有广泛的应用前景。希望这个案例程序能给从事自动化领域的小伙伴们一些启发。
