配置在不同网段，不同vlan间的两台设备之间的通信

一、基础配置

2台主机pc1和pc2是不同网段，不同vlan的设备

pc1的ip和网关配置

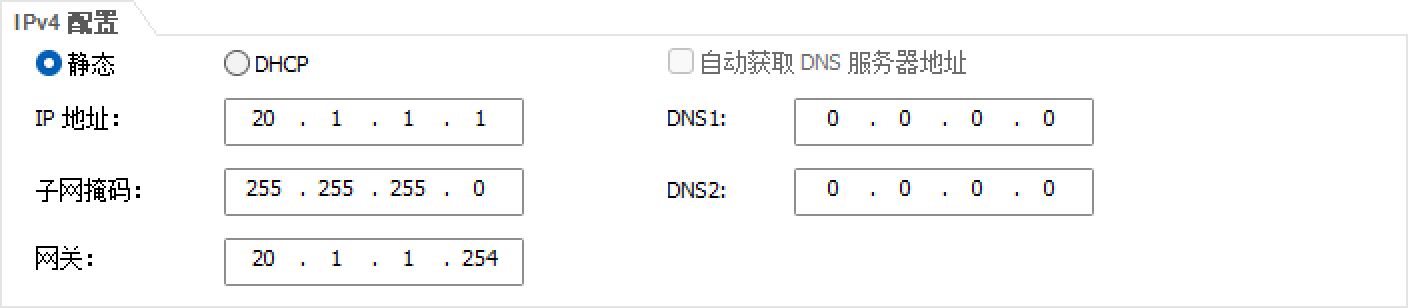

pc2的ip和网关的配置

方案一：路由器+vlan的access口

给路由器的g0/0/0端口配ip

ip address 20.1.1.254 24

给路由器的g0/0/1端口配ip

ip address 20.1.1.254 24

配置交换机的1,2口为vlan 10， 3,4口为vlan20

interface g0/0/1

port link-type access

port default vlan 10

interface g0/00/2

part link-type access

port default vlan 10

interface g0/0/3

port link-type access

port default vlan 20

interface g0/0/4

port link-type access

port default vlan 20

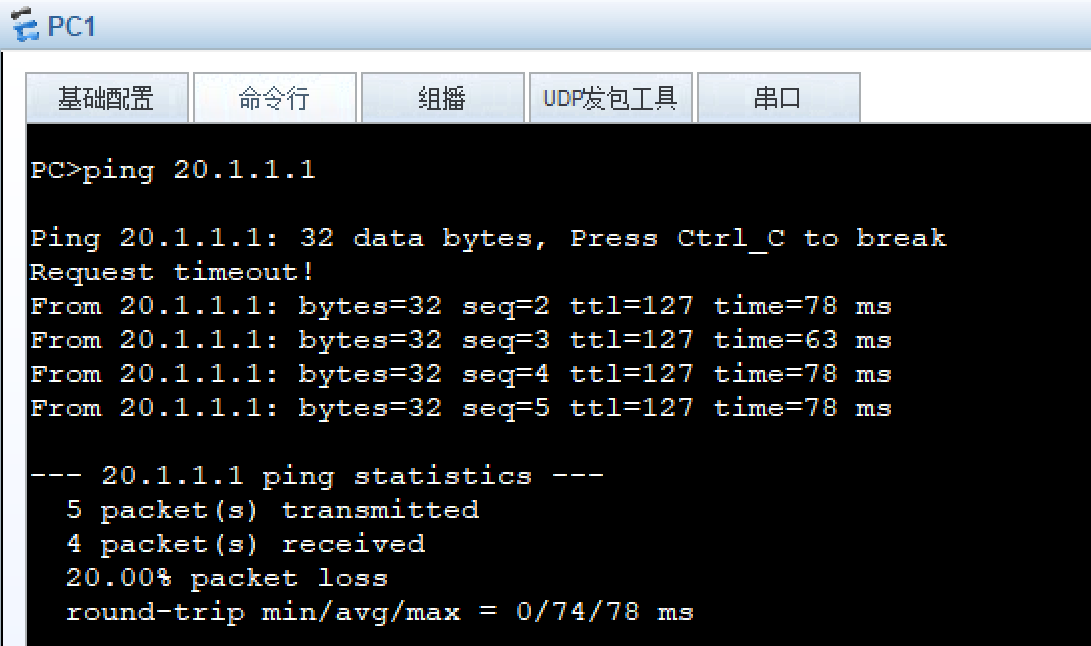

最后pc1和pc2通了：

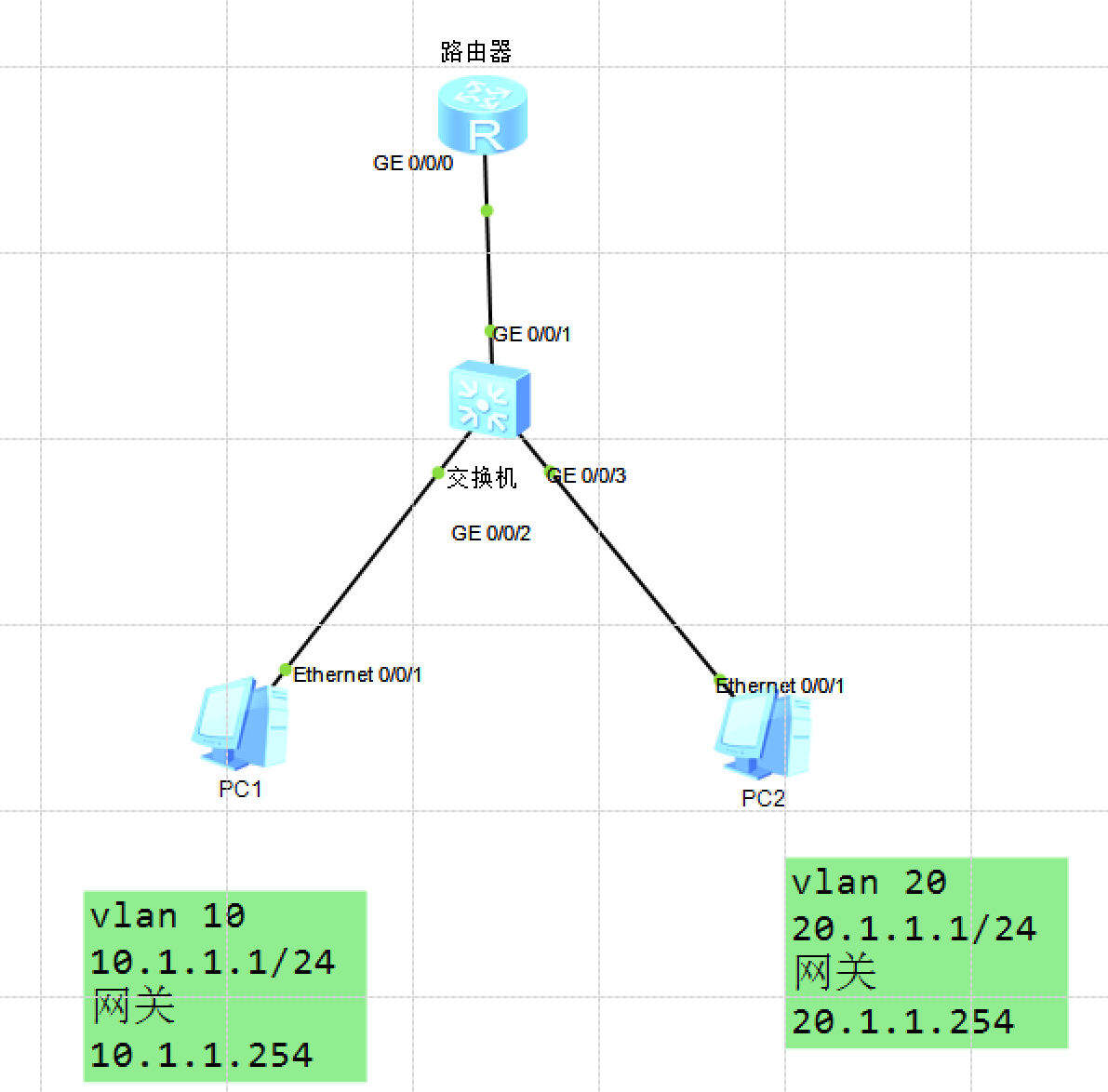

方案二：单臂路由

配交换机：

在g/0/0/2和g/0/0/3口配置同上的access口分别允许vlan10 和vlan 20通过

interface g/0/0/2

port link-type access

port default vlan 10

interface g0/0/3

port link-type access

port default vlan 20

在g0/0/1口配置trunk口允许vlan 10和vlan 20通过

interface g0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20

配置路由器：

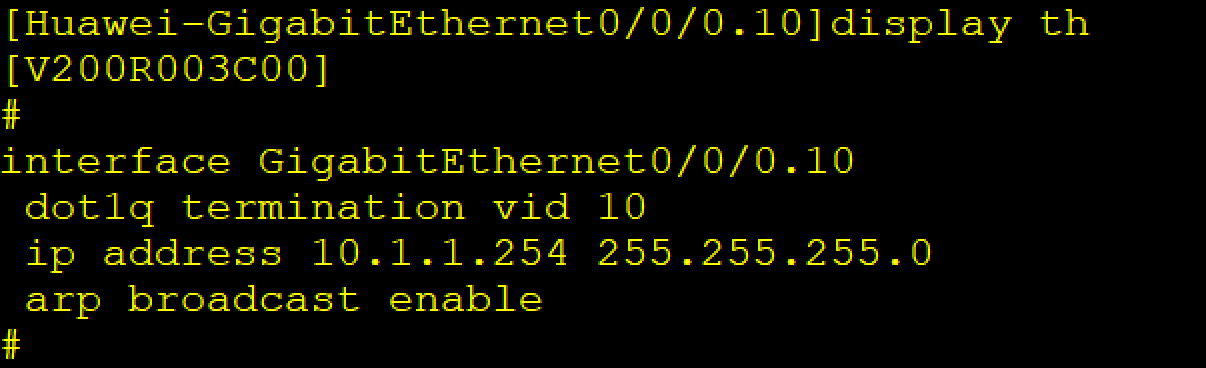

创建虚拟子接口g/0/0.10并配置ip：10.1.1.254

interface g0/0/0.10

ip addess 10.1.1.254 24

允许子接口能够处理带vlan 10 标签的数据

dotlq termination vid 10

开启子接口的arp广播包处理功能

arp broadcast enable

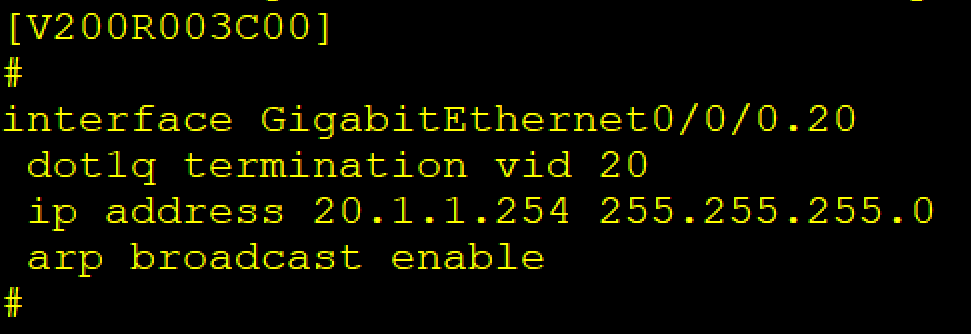

创建虚拟子接口g/0/0.20并配置ip：20.1.1.254

interface g0/0/0.20

ip addess 20.1.1.254 24

允许接口能够处理带vlan 20标签的数据

dotlq termination vid 20

开启子接口的arp广播包处理功能

arp broadcast enable

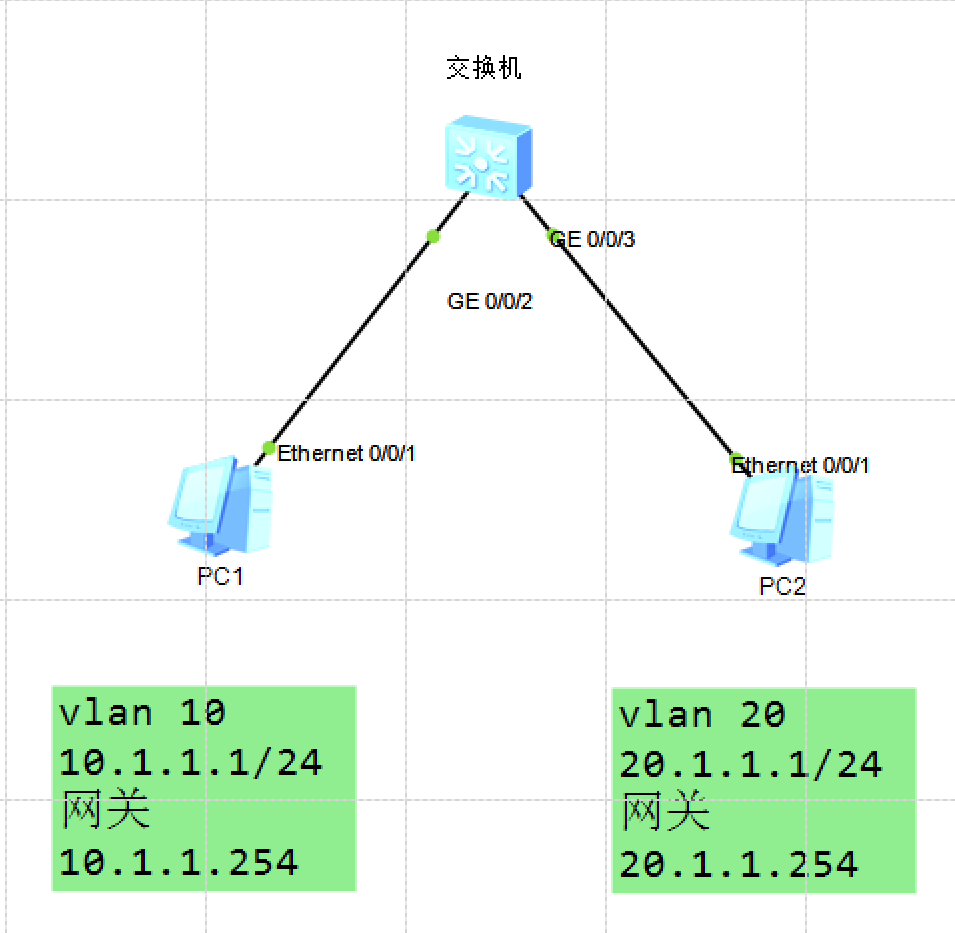

方案三、三层交换机

1.创建三层的虚拟接口用来配置网关ip

交换机的物理接口为二层接口，不能配置ip地址，需要用到虚拟子接口vlanif（vlan interface）

vlan batch 10 20          创建vlan 10和vlan 20

interface Vlanif 10        进入vlan 10的接口

ip address 10.1.1.254 24             配置虚拟接口ip

interface Vlan 20          进入vlan 20的接口

ip address 20.1.1.254 24             配置虚拟接口的ip

2.将接口划分到对应的vlan中：

进入g0/0/2接口，配置access类型

interface g0/0/2

port link-type access

port default vlan 10

进入g0/0/3接口

interface g0/0/3

port  link-type access

port default vlan 20

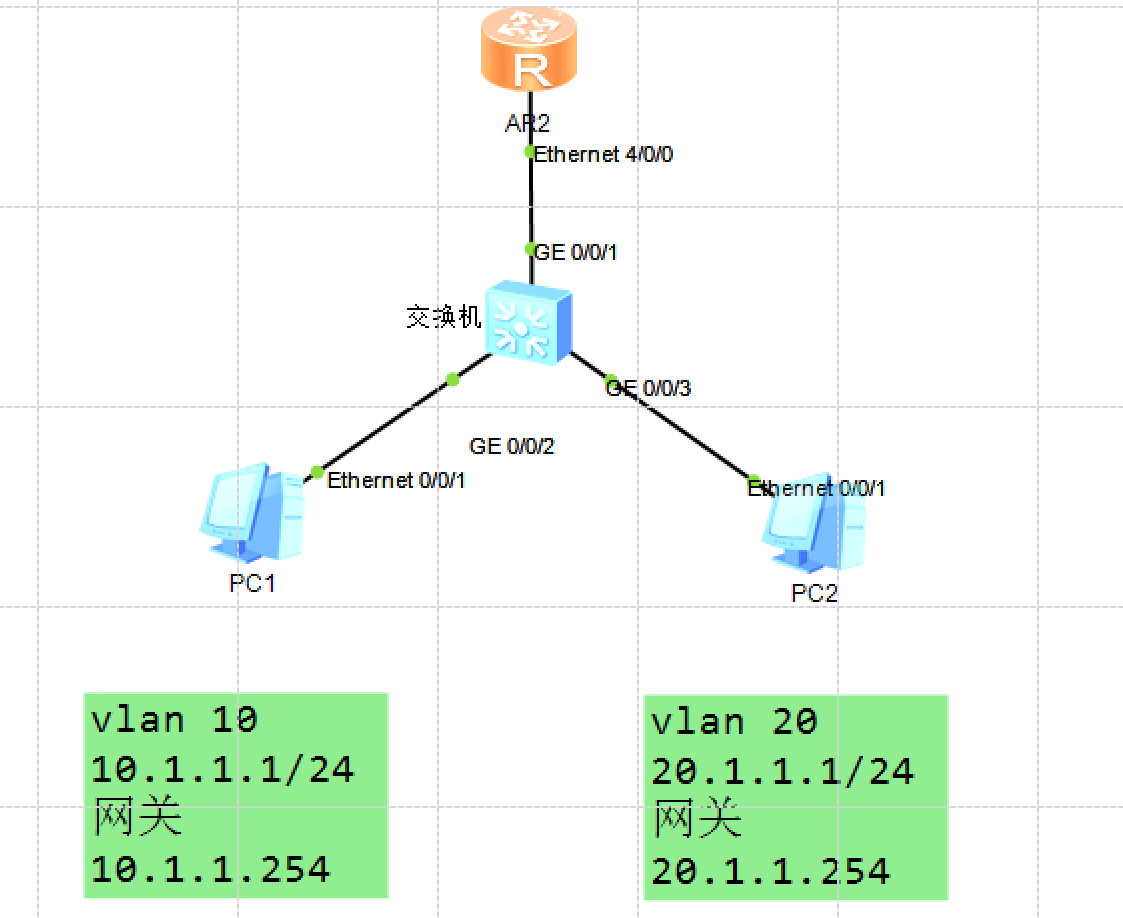

方案四：路由器配置成三层交换机

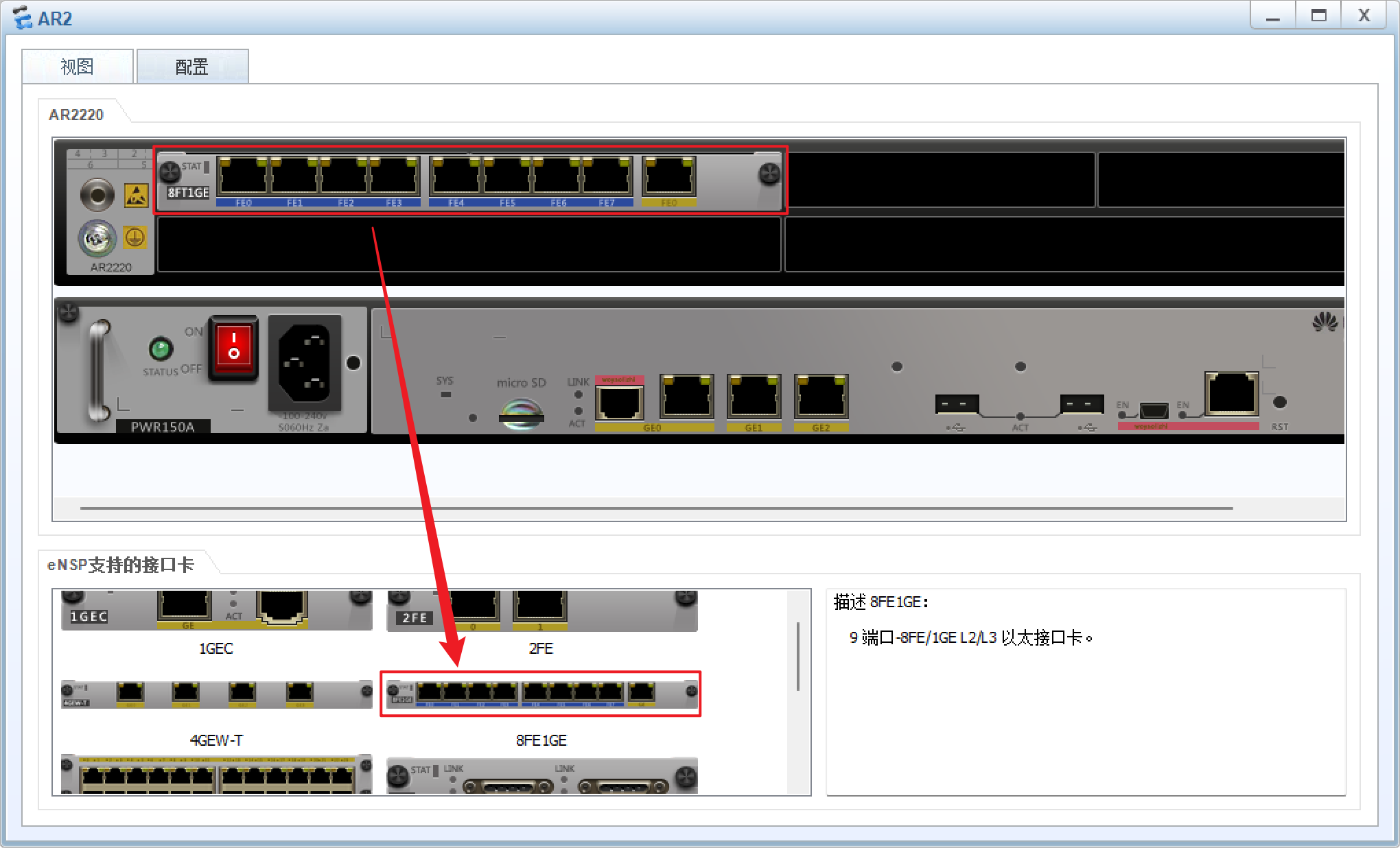

给路由器配置9端口的以太网卡：

也就是把路由器当成一个三层交换机，配置虚拟三层接口，同时在Ethernet 4/0/0口配置trunk类型的vlan接收vlan 10 和vlan 20的数据

配置路由器：

interface Vlanif 10

ip address 10.1.1.254 24

interface Vlanif 20

ip address 20.1.1.254 24

interface Ethernet 4/0/0

port link-type trunk

port trunk allow-pass vlan 10 20

配置交换机：

interface g0/0/2

port link-type access

port default vlan 10

interface g0/0/3

port link-type access

port default vlan 20

interface g0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20
