时间敏感网络（TSN）的确定性传输能力已在汽车电子、航空航天等对实时性要求极致严苛的领域实现应用落地。这种跨行业的成功应用，证明了TSN基础架构的成熟度。TSN，已为机器人应用做好了准备。
TSN的核心价值是为机器人系统通过以太网构建的通信网络提供统一性和确定性，并贯穿全生命周期。

一、 现场总线为何不适用于具身智能？

具身智能（Embodied AI）需要将信息技术（IT）和运营技术（OT）的数据流进行融合传输。传统的自动化通信架构正是这一融合的最大障碍。

传统分层架构的限制与挑战

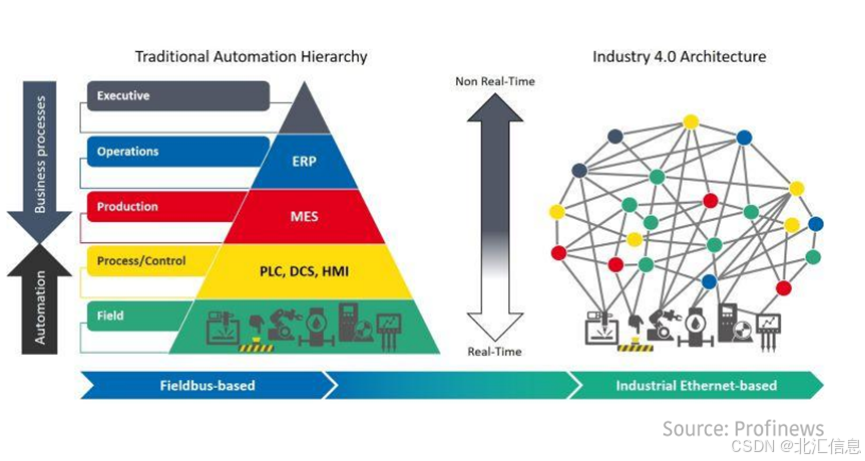

如图所示，传统的自动化架构是严格分层的。底层的 Field/Process/Control 依赖于现场总线（Fieldbus-based），即运营技术OT；而顶层的ERP（企业资源计划）和 MES（制造执行系统）则运行在非实时以太网网络上，即信息技术IT。

现场总线不适用于 AI 的核心原因在于：
• 数据隔离： 现场总线被严格限制在OT层，带宽和协议复杂性使得其难以直接、高效地将海量的感知数据上传到需要 AI 算法和大数据分析的IT业务层。
• 互操作性瓶颈： 现场总线难以提供现代机器人所需的高带宽，且与其他标准网络（如 TCP/IP）的互操作性差，无法满足具身智能对高带宽感知数据和微秒级确定性的统一要求。

TSN的出现，通过Layer 2基础传输技术，打破了这一僵局。它实现了所有数据流在单一链路上的汇聚，打通了业务流程与现场控制的实时通道，是工业 4.0 架构的基石。

TSN的核心技术赋能

TSN技术与高速以太网结合，为具身智能系统提供了确定性保障，并可在高带宽下融合IT和OT：

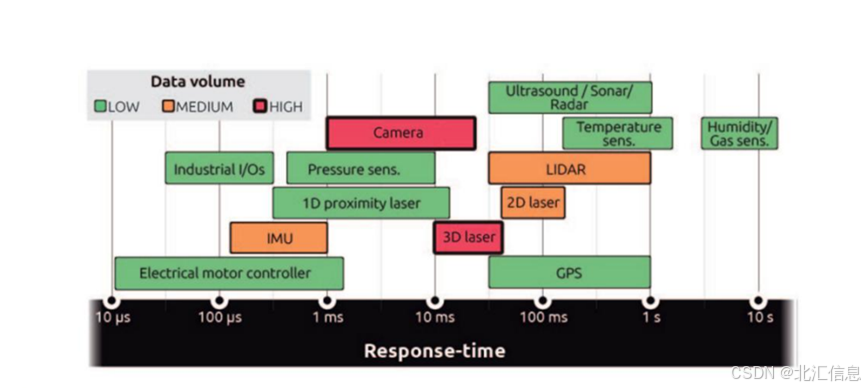

• 极致时间同步与实时性：为<100ns的超高同步精度和<100μs的低循环周期的网络需求场景提供支撑。可以保障机器人多关节的高速协同运动和微秒级执行，进而实现复杂动态平衡和精细操作。
• 高带宽融合传输：可用带宽支持10Gbit/s。这对于承载人形机器人高清视觉、3D点云等多模态感知数据至关重要，极大地支持了上层 AI 决策的实时性。
• 网络架构统一化：通过单一链路汇聚所有数据流，TSN为虚拟PLC等新型软件定义架构提供保障，成为 IIoT（工业物联网）的关键驱动力。

二、 TSN在机器人通信中的架构革新

汽车电子骨干网的实践

TSN在汽车电子领域的应用为机器人架构提供了重要借鉴。TSN可用于构建车辆内部的高速确定性骨干网，连接中央网关、高性能计算单元和不同的功能域。
• TSN的定位：在汽车架构中，以太网技术替代了传统的多总线系统，实现了统一的、可扩展的通信骨干网，其中TSN 承担了连接车载网络中不同区域数据通信的确定性桥梁。这种架构经验可以直接迁移到具身智能的内部通信中。

TSN 作为中央骨干网连接高性能计算单元和不同功能域，展示了其在复杂移动系统中的应用成熟度。

物理层革新：基于 IEEE 802.3 标准的优势

TSN技术基于标准的IEEE 802.3标准以太网物理层，这是其在机器人领域快速推广的基础：它保证了互操作性、低成本和成熟的生态系统。

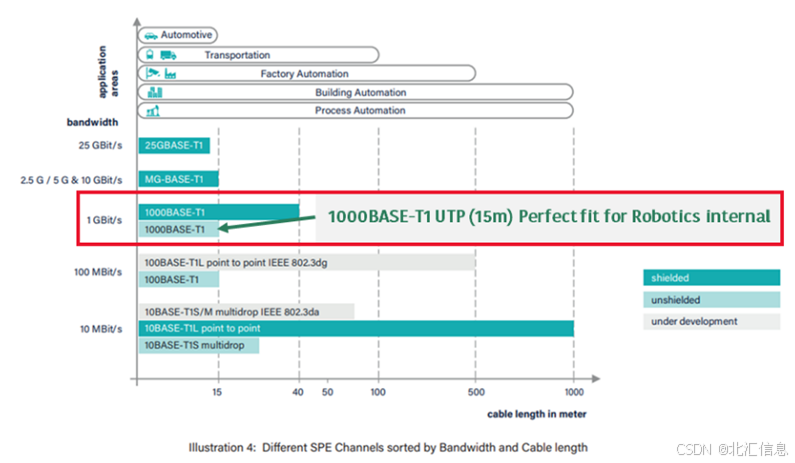

同时，为了适应移动系统的需求，单对以太网（Single Pair Ethernet, SPE）正成为TSN架构的关键物理层选择。SPE 使用单对双绞线即可实现数据传输，相比传统四对线缆，能够大幅减轻线束重量、降低成本并简化布线。这对于追求高机动性、高能量效率的具身智能机器人是至关重要的轻量化趋势。

具身智能的应用展望：协作机器人与模块化

TSN的应用已延伸至工业领域的最高要求场景：
• 协作机器人（Collaborative Robots）： 协作机器人要求极高的安全性和实时响应速度，以确保人机安全交互。TSN提供的确定性低延迟是实现实时安全控制和力反馈的基石。
• 模块化与动态生产单元：在工业4.0架构下，TSN支持动态、模块化、即插即用的机器人工作单元。这种灵活性使得机器人的部署和功能重构变得更加高效。

三、具身智能的确定性保障与验证

确保具身智能系统可靠性，需要贯穿开发全过程的专业验证工具支持。

关键测试能力
在具身智能的研发阶段，对TSN网络的验证要求极高，专业的测试工具能够提供全面的验证覆盖：
• 协议验证：全面验证gPTP (IEEE 802.1AS) 协议的主/从时钟行为、不同节点的同步误差/精度和其它关键时间参量。
• 鲁棒性测试： 通过注入时间抖动、猝发数据等故障，测试机器人在极限网络条件下的故障容忍度。
• 系统级测试： 支持残余总线仿真（gPTP、AVTP、CRF、SOME/IP、XCP 等协议），支撑通信系统的单节点测试和系统测试，并可实现脚本全自动化，确保测试过程的一致性。

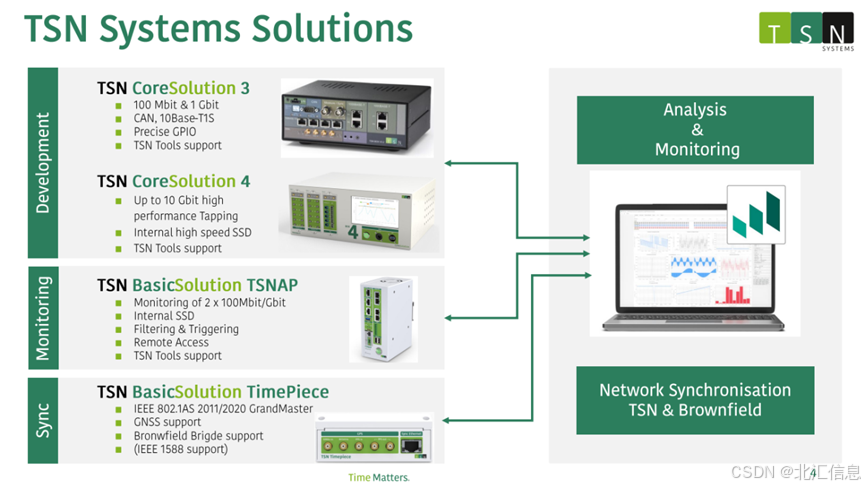

TSN CoreSolution在机器人中的定位
• 同步工具：作为IEEE 802.1AS GrandMaster（主时钟），提供最精确的时钟源，保障全网节点的纳秒级同步。
• 监控工具：提供高性能流量监测，用于对海量感知数据和控制指令进行深度分析。
• 开发工具：支持多种物理接口（如 100 / 1000 BASE-T/T1、CAN、10BASE-T1S），适用于混合协议环境的开发和测试。

四、 确定性网络是机器人的未来

TSN提供的统一网络，能够让机器人开发人员将精力集中在应用软件和高级算法上，而不是被底层的通信问题所困扰。这正是具身智能时代的呼唤：将关注点从底层传输转移到上层智能。
随着技术的成熟和标准化，TSN 将成为机器人实现更复杂的任务、更精细的操作和更高效的人机协作的通用通信底座。
作为TSN Systems在中国的独家合作伙伴，北汇信息致力于将国际领先的TSN确定性网络技术引入国内的具身智能和工业机器人领域。我们不仅提供专业的TSN测试和验证工具，更提供本地化的技术支持和系统集成服务，助力客户高效、可靠地完成 TSN 网络的开发与验证。
立即联系北汇信息，开启您的 TSN 确定性网络之旅！
