配置步骤：

1）AP从AC上获取到IP地址
2）AP要在AC上注册上线
3）AC推送配置信息给AP

• SSID模版
  无线信号的名字

• Security模版
  无线信号的密码

• VAP模版
  调用SSID模版
  调用Security模版
  配置业务VLAN ID 10

• 创建AP组
  AP组下调用VAP模版
  AP加入到AP组中
  4）无线终端连接AP

组网方式：
AP和AC二层旁挂组网

转发模式：
直接转发：业务流量不经过AC
隧道转发：业务流量经过AC

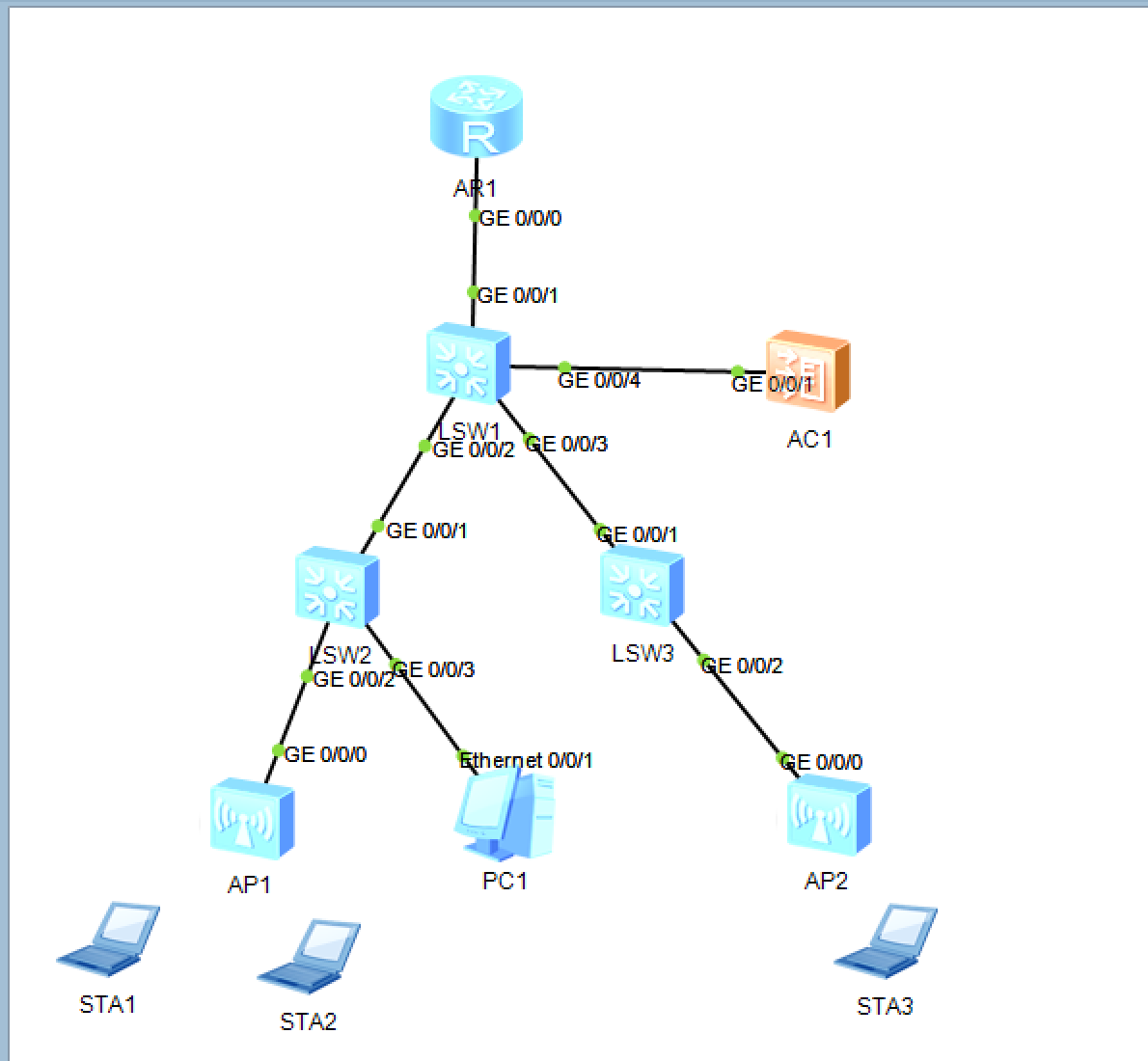

拓扑图

操作步骤：

sysname sw2
vlan batch 10 20 100
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 100
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 10 100

sysname sw1
vlan batch 10 20 100
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20 100

AC:
vlan batch 100
dhcp enable
interface Vlanif100
 ip address 192.168.100.254 255.255.255.0
 dhcp select interface
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100

<AP1> display system-information   // 查看AP的MAC信息
验证：AP获取到IP地址
<AP1> display ip interface brief

查看mac地址：dis mac-address

AC:
capwap source interface Vlanif100
wlan
 ap-id 1 ap-mac 00e0-fcb7-2ea0
 ap-name tedu619

1. capwap source interface Vlanif100
   指定 AC 用 Vlanif100 的 IP 地址（192.168.100.254）作为 CAPWAP 隧道的源地址，AP 必须能到达该地址才能发现 AC。

2. wlan
   进入 WLAN 配置视图，后续所有 AP、模板、射频、VAP 等无线参数都在该视图下配置。

3. ap-id 1 ap-mac 00e0-fcb7-2ea0
   手动创建 AP 对象，编号 1，并绑定其出厂 MAC（00e0-fcb7-2ea0）。AP 上线时 MAC 必须匹配，否则拒绝注册。

1. ap-name tedu619
   给该 AP 起个可读名称 tedu619，方便后期维护、定位故障

[ac]dis ap all  查看ap上线状态

AC:
security-profile name hcie
 security wpa-wpa2 psk pass-phrase Huawei@123 aes
ssid-profile name hcie
 ssid hcie
vap-profile name hcie
 service-vlan vlan-id 10
 ssid-profile hcie
 security-profile hcie
ap-group name hcie
 vap-profile hcie wlan 1 radio all
ap-id 1
 ap-group hcie

AC 部分（无线模板调用）

1. security-profile name hcie
   创建安全模板，名字叫 hcie，后续所有加密策略都在该模板里定义。

2. security wpa-wpa2 psk pass-phrase Huawei@123 aes
   配置 WPA/WPA2 混合加密，预共享密钥为 Huawei@123，加密算法使用 AES（CCMP）。

3. ssid-profile name hcie
   创建 SSID 模板，名字同样叫 hcie，用于存放无线信号名称。

4. ssid hcie
   无线信号名称（SSID）就是“hcie”，终端搜索到的 Wi-Fi 名称。

5. vap-profile name hcie
   创建 VAP（Virtual Access Point）模板，把 SSID 和安全模板绑定在一起，并指定业务 VLAN。

6. service-vlan vlan-id 10
   无线用户（STA）流量进入 VLAN 10，与 AP 管理 VLAN 100 隔离。

7. ssid-profile hcie
   在 VAP 模板里引用前面定义的 SSID 模板。

8. security-profile hcie
   在同一 VAP 模板里引用前面定义的安全模板。

9. ap-group name hcie
   创建 AP 组，名字叫 hcie，方便批量下发配置。

10. vap-profile hcie wlan 1 radio all
    在 AP 组里调用 VAP 模板，wlan-id 1，所有射频（2.4 G 和 5 G）都发射这个 SSID。

11. ap-id 1
    进入已创建的 AP 1 的配置视图。

12. ap-group hcie
    把 AP 1 加入到 hcie 组，AP 就能收到上面所有模板配置并发射 SSID“hcie”。2 20 100
    一次性创建 4 个 VLAN，10（无线业务）、12（互联）、20（预留）、100（AP 管理）。

SW1:
ip pool wireless_yewu
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 dns-list 223.5.5.5
vlan batch 10 12 20 100
dhcp enable
ip route-static 0.0.0.0 0 10.1.12.2
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select global
interface Vlanif12
 ip address 10.1.12.1 255.255.255.0

1. ip pool wireless_yewu
   创建全局地址池，名字叫 wireless_yewu，供 DHCP 服务器调用。

2. gateway-list 192.168.10.254
   指定分配给无线用户的默认网关为 192.168.10.254（即 Vlanif10 的 IP）。

3. network 192.168.10.0 mask 255.255.255.0
   地址池范围：192.168.10.0/24，可分配地址 10.1–10.253（.254 已被网关占用）。

4. dns-list 223.5.5.5
   给用户下发的 DNS 服务器地址，223.5.5.5 是阿里公共 DNS。

5. vlan batch 10 12 20 100
   批量创建 4 个 VLAN：10（无线业务）、12（互联）、20（预留）、100（AP 管理）。

6. dhcp enable
   全局开启 DHCP 功能，否则地址池不会生效。

7. ip route-static 0.0.0.0 0 10.1.12.2
   默认静态路由，所有未知目的地都扔给上游 10.1.12.2，保证回包可达外网。

8. interface Vlanif10
   进入无线业务 VLAN 10 的三层接口。

9. ip address 192.168.10.254 255.255.255.0
   给 VLAN 10 提供网关地址，与地址池的 gateway-list 保持一致。

10. dhcp select global
    指定该接口使用“全局地址池”给客户端分配 IP（即调用刚才定义的 wireless_yewu）。

11. interface Vlanif12
    进入互联 VLAN 12 的三层接口。

12. ip address 10.1.12.1 255.255.255.0
    与上游设备（核心/出口路由器）互联的网段，形成 10.1.12.0/24。

AR2:
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
ip route-static 192.168.10.0 255.255.255.0 10.1.12.1

当前正在运行的全部配置 的命令：display current-configuration

# 使用MAC地址而不是ID删除

[AC6005-wlan-view] undo ap ap-mac 00e0-fc96-6380
