在汽车制造领域，喷涂线的自动化控制至关重要。今天咱就来唠唠这套大型经典汽车喷涂线，它基于WinCC和西门子300 PLC搭建，简直就是行业内的宝藏项目。

关键技术点剖析

RFID读写

RFID技术在这个喷涂线里，就像汽车的“电子身份证”。它能精准识别每个待喷涂汽车的信息，从车型、颜色到喷涂工艺要求等，都能一一记录并传递给控制系统。比如在代码层面，使用西门子300 PLC的编程语言（LAD、FBD等）来实现RFID读写功能。假设我们使用OB1（组织块1，循环执行的主程序块）来处理RFID相关逻辑：

// 读取RFID数据
A I0.0 // 假设读取RFID数据的输入信号连接到I0.0
JCN MISSING_RFID_DATA
L PIW256 // 从特定的过程映像输入字读取RFID数据
T DB1.DBW0 // 将读取到的数据存储到数据块DB1的字DBW0中
MISSING_RFID_DATA:
// 后续处理逻辑，若未读取到数据，进行相应操作

这段代码首先检查RFID读取信号（A I0.0），若信号存在，就从过程映像输入字PIW256读取数据，并存储到数据块DB1的DBW0中。要是没读到数据，就跳转到MISSINGRFIDDATA标签处进行处理。

机器人通讯

汽车喷涂少不了机器人的精准作业，而与机器人的通讯是保证喷涂质量的关键。通过特定的通讯协议，PLC能够指挥机器人完成复杂的喷涂动作。例如，使用Profibus或Profinet协议与机器人进行数据交互。在程序中，我们可能会有这样的功能块（FB）来处理机器人通讯：

FUNCTION_BLOCK RobotCommunication
VAR_INPUT
    RobotCommand : WORD; // 发送给机器人的指令，如开始喷涂、停止等
END_VAR
VAR_OUTPUT
    RobotStatus : WORD; // 机器人返回的状态信息，如忙碌、就绪等
END_VAR
BEGIN
    // 通过特定的通讯指令发送RobotCommand到机器人
    // 这里假设使用SFC（系统功能块）来实现通讯
    CALL "SFC14" // 例如使用SFC14进行数据读取
        LADDR := W#16#100 // 通讯地址
        RECORD := P#DB2.DBX0.0 BYTE 10 // 数据记录区
        RET_VAL := MW10 // 返回值存储
    CALL "SFC15"
        LADDR := W#16#100
        RECORD := P#DB3.DBX0.0 BYTE 10
        RET_VAL := MW12
    // 根据机器人返回的数据更新RobotStatus
    RobotStatus := DB3.DBW0;
END_FUNCTION_BLOCK

这个功能块接收发送给机器人的指令RobotCommand，通过系统功能块SFC14和SFC15进行数据的读写操作，然后根据机器人返回的数据更新RobotStatus。

报警管理

在这么复杂的系统中，报警管理是保障生产安全和稳定的重要防线。通过WinCC的报警控件，我们可以实时监控系统的运行状态，一旦出现异常，立即发出警报。在PLC程序里，我们可以这样设置报警逻辑：

// 例如检测变频器故障报警
A I1.0 // 假设变频器故障信号连接到I1.0
JCN NO_FAULT
S M0.0 // 设置报警标志位M0.0
NO_FAULT:
// 在WinCC中，可以根据M0.0这个标志位来触发报警显示

当检测到变频器故障信号（I1.0）时，就会设置报警标志位M0.0，WinCC通过读取这个标志位，在界面上显示相应的报警信息，提醒操作人员及时处理。

网络连接的奥秘

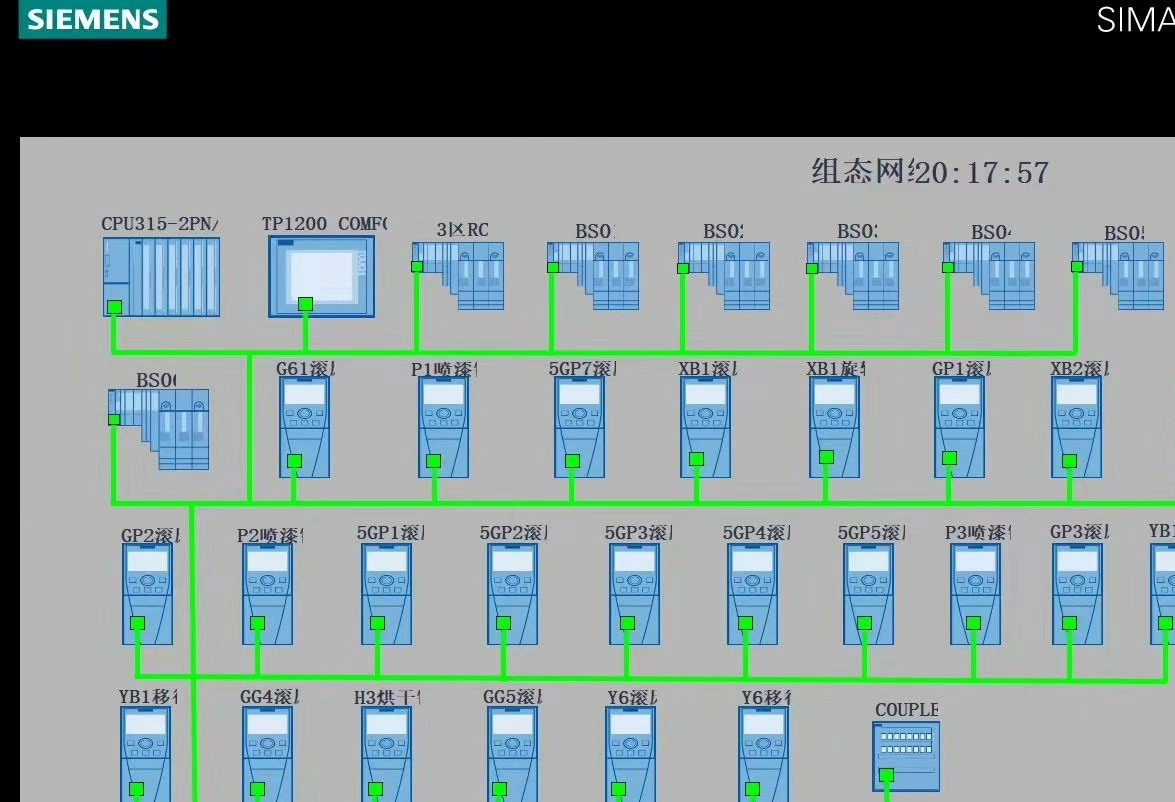

这个喷涂线通过Profinet连接了7个远程终端ET200SP和24台变频器G120 Profinet通讯。这种连接方式不仅保证了数据传输的高速和稳定，还大大简化了布线和系统架构。在硬件组态中，我们可以在Step 7软件里轻松完成这些设备的配置。而在程序里，对于变频器的控制，我们可以通过特定的通讯数据块来实现。比如：

// 控制G120变频器的速度
VAR
    SpeedSetpoint : REAL := 50.0; // 设置变频器速度设定值为50Hz
    ControlWord : WORD := W#16#047E; // 控制字，启动变频器等操作
END_VAR
// 将速度设定值和控制字发送到对应的变频器数据块
DB4.DBD0 := SpeedSetpoint;
DB4.DBW4 := ControlWord;

这段代码将速度设定值SpeedSetpoint和控制字ControlWord发送到数据块DB4中，变频器通过Profinet通讯读取这些数据，从而实现速度控制等操作。

西门子触摸屏TP1200程序

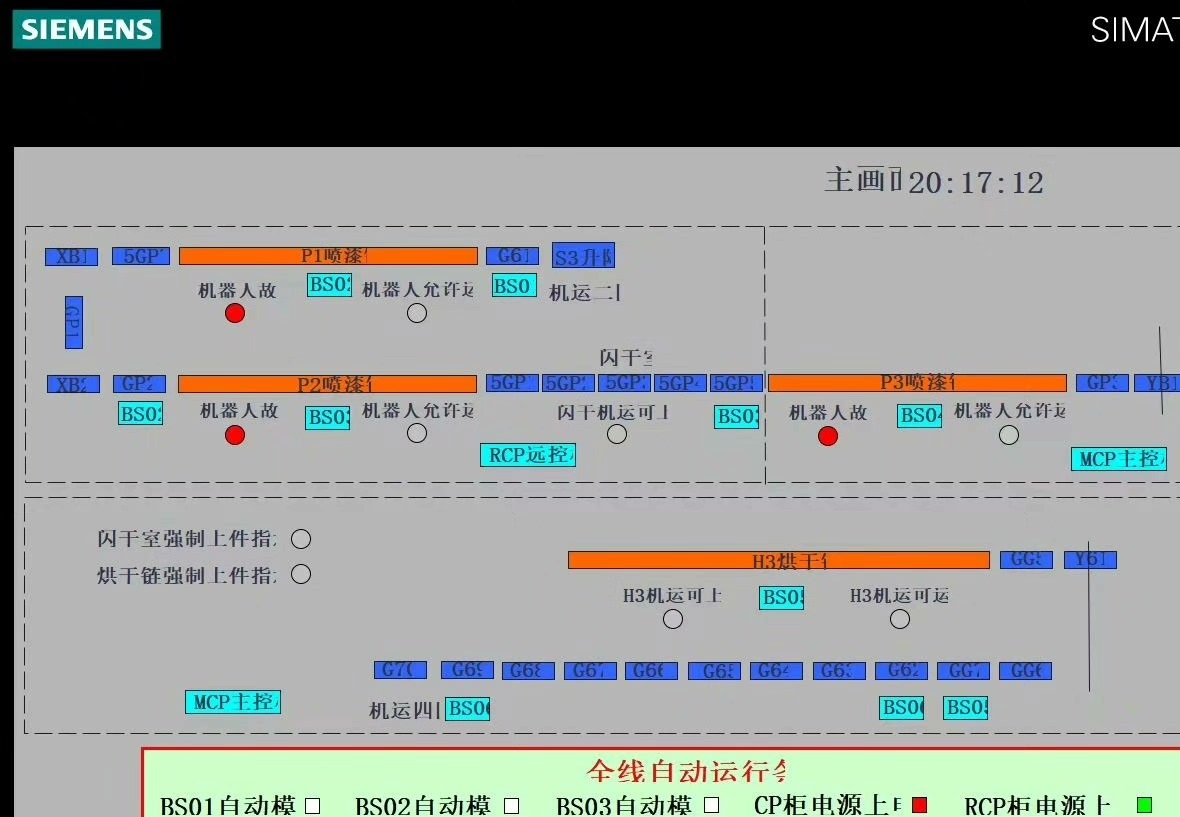

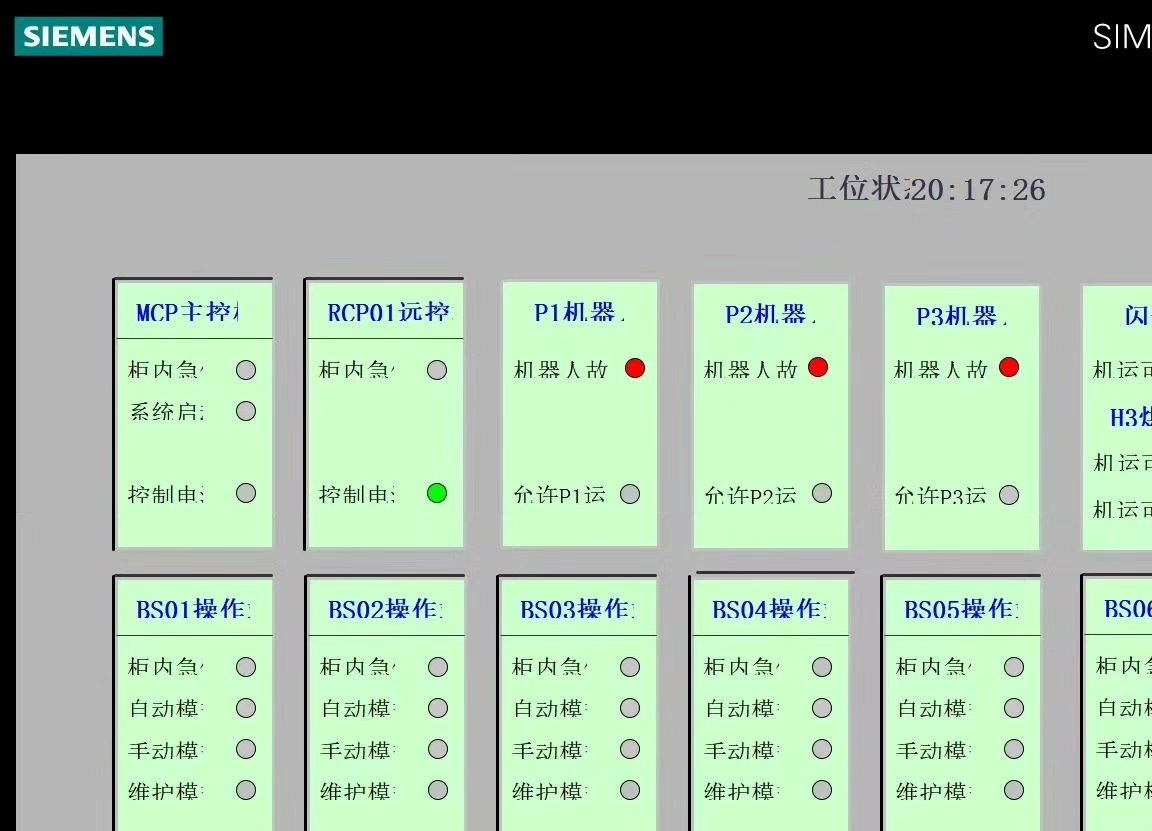

西门子触摸屏TP1200为操作人员提供了一个直观友好的交互界面。通过WinCC flexible软件进行编程，可以实现对整个喷涂线的监控和操作。例如，在界面上可以设置手动/自动切换按钮、参数调整滑块等。在程序逻辑上，触摸屏与PLC之间通过变量连接进行数据交互。比如在触摸屏上有一个启动按钮，对应PLC中的一个输入点：

// 触摸屏启动按钮逻辑
A M10.0 // 假设触摸屏启动按钮对应的PLC内部标志位为M10.0
JCN NOT_STARTED
S M0.1 // 启动整个系统的标志位
NOT_STARTED:

这样，当操作人员在触摸屏上按下启动按钮时，PLC中对应的M10.0置位，进而触发整个系统启动的逻辑。

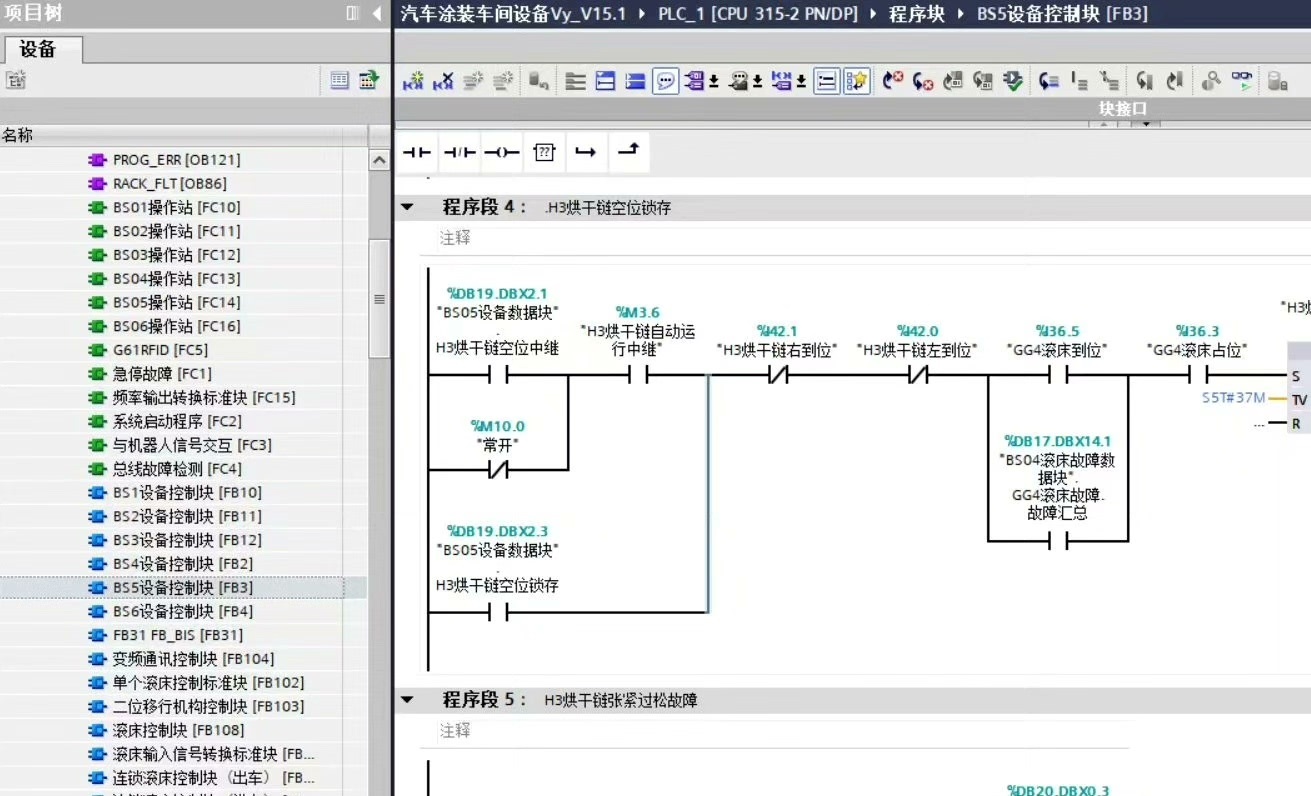

汽车喷涂线wincc和西门子300 PLC大型经典汽车喷涂线 -汽车涂装程序 ～RFID读写 机器人通讯 报警管理 ～通过Profinet连接7个远程终端ET200SP和24台变频器G120 Profinet通讯 ～详细中文注释 ～西门子触摸屏TP1200程序 ～汽车厂大程序，有很大的借鉴意义。 程序15.1及以上可以打开

这套汽车厂的大程序，从各个关键技术点到网络连接，再到人机交互，都极具借鉴意义。对于从事汽车制造自动化领域的小伙伴们，无论是学习还是实际项目应用，都能从中获取不少灵感。而且程序需要15.1及以上版本才能打开，大家在使用的时候记得留意版本要求哦。希望这篇博文能让大家对这套经典的汽车喷涂线控制系统有更深入的了解！
