一、核心定义与系统构成
“基于Arduino的BLDC自主导航型送餐机器人”是指利用Arduino微控制器（或与性能更强的主控协同工作）作为核心控制单元，结合无刷直流电机（BLDC）驱动的移动平台、环境感知传感器（如激光雷达、超声波、摄像头）、地图构建与定位算法、路径规划与导航算法，实现无需人工干预即可在环境中自主移动、避开障碍物、将餐食送达指定地点的机器人系统。
核心系统构成：
主控单元: Arduino（如性能更强的Arduino Mega 2560、Due、或与树莓派/ROS系统协同）负责接收传感器数据，运行SLAM、定位、路径规划、行为决策和底层运动控制算法。
环境感知模块:
激光雷达 (LiDAR): 获取精确的二维/三维环境轮廓，用于SLAM建图、定位和实时障碍物检测。
摄像头 (Camera): 用于视觉导航、物体识别（如餐桌、门牌号）、二维码/AR标记识别、人脸检测等。
超声波传感器 (Ultrasonic Sensors): 成本低，用于近距离障碍物检测和紧急避障。
红外传感器 (IR Sensors): 检测近距离障碍物或特定标记。
运动执行机构: 通常为两轮差速驱动或四轮驱动的移动平台，由BLDC电机驱动。BLDC因其高效率、高扭矩密度、长寿命、低噪音的特点，在此类机器人中应用广泛，尤其适合长时间、频繁启停的工作场景。

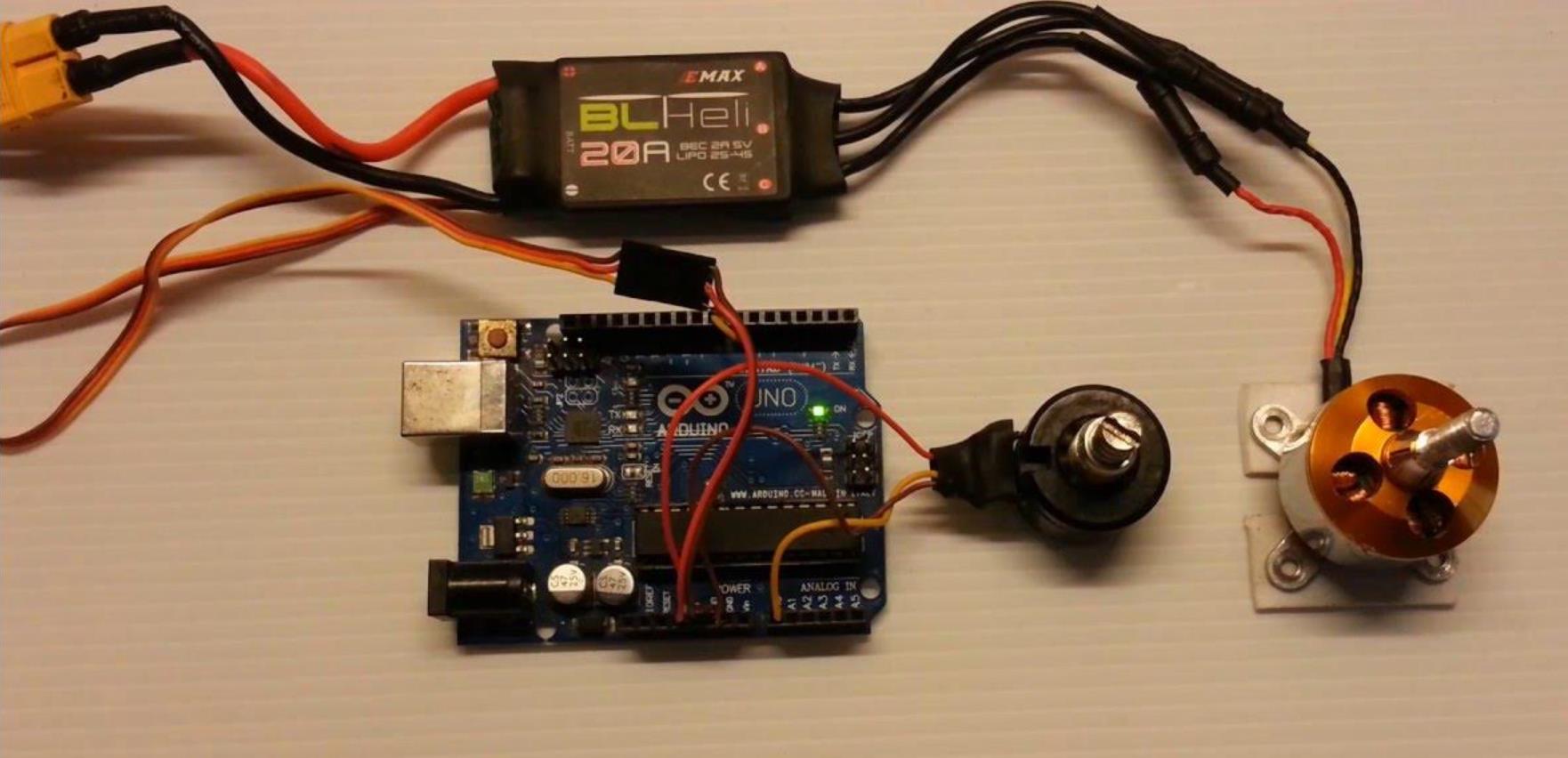

BLDC驱动系统: 电子调速器（ESC）或专用BLDC驱动芯片（如DRV83xx系列）配合控制软件，驱动电机。需要精确的速度闭环控制以实现精确的路径跟踪。
导航与定位系统:
SLAM (Simultaneous Localization and Mapping): 同时构建环境地图并确定机器人自身在地图中的位置。
AMCL (Adaptive Monte Carlo Localization): 在已知地图上进行概率定位。
路径规划: 全局路径规划（如A*、Dijkstra）和局部路径规划（如DWA、TEB）。
通信与交互模块:
WiFi/蓝牙: 用于与服务器、用户手机APP通信，接收任务指令、上传状态。
显示屏/语音模块: 提供人机交互界面，显示状态、播放语音提示。
电源管理系统: 为整个系统提供稳定、持久的电力供应，包括电池（如锂电池组）、充电管理、电压监控等。
二、主要特点
自主性: 无需人工遥控或预设轨道，能够在未知或半未知环境中自主导航。
环境感知能力: 能够实时感知周围环境，检测静态和动态障碍物。
导航与规划: 具备地图构建、自我定位、路径规划和动态避障能力。
精确运动控制: BLDC电机配合编码器反馈，实现精确的速度和位置控制，保证路径跟踪精度。
人机交互: 具备与用户沟通的能力（屏幕、语音、灯光指示）。
成本效益: 相比工业级AGV，基于Arduino的方案成本更低，适合特定场景的部署。
系统复杂性: 集成了感知、决策、规划、控制、通信等多个子系统，开发难度大。
Arduino平台限制: 处理能力、内存、I/O接口有限，对于复杂的SLAM算法、多传感器融合、实时路径规划等任务可能存在瓶颈，常需借助外部协处理器（如树莓派、Jetson Nano）。
三、应用场景
餐厅与酒店:
送餐服务: 从厨房将食物送到指定餐桌，提升服务效率和趣味性。
客房服务: 为酒店客人递送物品。
医院:
物资配送: 递送药品、医疗器械、文件等到指定科室。
办公楼宇:
快递/外卖配送: 在楼内将包裹送到指定楼层或办公室。
养老院/康复中心:
送餐/送药: 为行动不便的老人提供辅助服务。
零售店/超市:
商品引导/配送: 引导顾客到指定货架，或配送线上订单到取货点。
四、需要注意的事项 (Critical Considerations)
传感器融合与校准:
多传感器集成: 合理选择和布置激光雷达、摄像头、超声波等传感器，确保感知覆盖范围和冗余度。
传感器校准: 精确标定各传感器相对于机器人底盘的物理坐标和姿态（外参标定），以及传感器自身的内部参数（内参标定，如摄像头）。
数据同步: 确保来自不同传感器的数据在时间戳上同步，以便进行有效的融合。
SLAM与定位:
地图质量: SLAM算法生成的地图准确性直接影响导航效果。需在动态环境中保持地图的实时更新或过滤动态物体。
定位鲁棒性: 在光照变化、环境相似区域（如长走廊）、动态障碍物较多的场景下，保证定位的准确性和稳定性。
重定位: 当机器人定位失败时，应具备重新定位的能力。
路径规划与动态避障:
全局路径: 全局规划器需要生成一条安全、可行的路径，考虑机器人的尺寸和动力学约束。
局部避障: 局部规划器需要实时处理传感器感知到的动态障碍物，生成安全的局部轨迹。
运动学/动力学模型: 路径规划和控制算法需要考虑机器人的运动学模型（如差速驱动）和动力学特性（最大速度、加速度限制）。
BLDC运动控制:
闭环控制: 必须使用编码器等反馈传感器实现速度闭环或位置闭环控制，确保精确的运动执行。
PID参数调优: 针对具体的机器人平台和负载情况，仔细调节速度环和位置环的PID参数。
平稳性: 控制算法应保证机器人运动平稳，避免急加速、急转弯，以防止餐食洒落。
Arduino与协处理器协同:
任务分工: Arduino擅长实时控制和底层传感器读取，复杂的SLAM、路径规划、深度学习等任务应由性能更强的协处理器（如树莓派、ESP32-S3）承担。
通信协议: 设计高效、可靠的通信协议（如UART、I2C、SPI、TCP/IP）在Arduino和协处理器之间传递控制指令、传感器数据和状态信息。
人机交互与安全:
交互友好: 界面设计清晰易懂，语音提示清晰。
紧急停止: 必须设计可靠的紧急停止机制（物理按钮、软件命令）。
碰撞检测: 除了主动避障，还需有被动碰撞检测和处理机制。
安全速度: 在人群密集区域应限制运行速度。
隐私保护: 摄像头等传感器的使用需考虑用户隐私。
系统集成与调试:
模块化开发: 将感知、定位、规划、控制等功能模块化开发和测试，再进行系统集成。
仿真验证: 在物理机器人之前，使用Gazebo等仿真环境进行算法验证。
地面测试: 在安全的环境中进行充分的地面测试，验证各项功能和安全机制。
可靠性: 长时间运行测试，确保系统稳定可靠。
法规与伦理:
安全标准: 符合相关的电气安全、机械安全标准。
运营许可: 在公共场所运行可能需要相关部门的许可。

1、基于红外/超声复合避障的巡线导航系统

#include <AFMotor.h>
#include <NewPing.h>
// 定义超声波传感器引脚
#define TRIGGER_PIN 9
#define ECHO_PIN 10
#define MAX_DISTANCE 200 // cm

NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);
AF_DCMotor leftMotor(1);
AF_DCMotor rightMotor(2);

enum MovementState { FORWARD, TURN_LEFT, TURN_RIGHT, STOP };
MovementState currentState = FORWARD;

void setup() {
  pinMode(IR_SENSOR_PIN, INPUT);
  leftMotor.setSpeed(200);
  rightMotor.setSpeed(200);
}

void loop() {
  static uint32_t lastObstacleCheck = 0;
  if (millis() - lastObstacleCheck > OBSTACLE_CHECK_INTERVAL) {
    int irReading = digitalRead(IR_SENSOR_PIN);
    float distance = sonar.ping_cm();

    switch(currentState) {
      case FORWARD:
        if (distance < SAFETY_DISTANCE || irReading == HIGH) {
          currentState = TURN_RIGHT;
        } else {
          moveForward();
        }
        break;

      case TURN_RIGHT:
        rotateRight(90);
        delay(TURN_DURATION);
        currentState = FORWARD;
        break;

      case TURN_LEFT:
        rotateLeft(90);
        delay(TURN_DURATION);
        currentState = FORWARD;
        break;

      case STOP:
        emergencyStop();
        while(true); // 等待人工干预
    }
    lastObstacleCheck = millis();
  }
}

// PID速度控制器
void controlMotorSpeed(float targetSpeed, float actualSpeed) {
  float error = targetSpeed - actualSpeed;
  static float integral = 0, prevError = 0;

  integral += error * SAMPLE_TIME;
  float derivative = (error - prevError) / SAMPLE_TIME;
  float pwmValue = Kp*error + Ki*integral + Kd*derivative;

  leftMotor.setSpeed(constrain(pwmValue, 0, 255));
  rightMotor.setSpeed(constrain(pwmValue, 0, 255));
  prevError = error;
}

技术要点解读：

多模态传感器融合：结合红外接近开关检测近距离障碍物，超声波测量精确距离
状态机决策逻辑：采用层次化状态机实现复杂行为的平滑切换
动态安全间距：根据运动速度实时调整刹车距离计算公式
差速转向校准：建立左右轮扭矩差异与转向角度的关系模型
低电量返航协议：检测电池电压低于阈值时自动返回充电桩

2、WiFi-SLAM地图构建与路径规划

#include <ESP8266WiFi.h>
#include <PubSubClient.h>
// MQTT通信配置
const char* ssid = "restaurant_wifi";
const char* password = "kitchen_pass";
const char* mqttServer = "192.168.1.100";
WiFiClient espClient;
PubSubClient client(espClient);

struct OccupancyGrid {
  uint8_t cells[MAP_SIZE][MAP_SIZE]; // 占据概率网格
  float robotPose[3];                // [x,y,θ]当前位姿
};
OccupancyGrid globalMap;

void setupMapping() {
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) delay(500);
  client.setServer(mqttServer, 1883);

  // 初始化栅格地图为未知区域(值为127)
  memset(globalMap.cells, 127, sizeof(globalMap.cells));
}

void loopMapping() {
  static uint32_t lastScanTime = 0;
  if (millis() - lastScanTime > LIDAR_SCAN_PERIOD) {
    // 获取激光雷达扫描数据
    LaserScan scanData = lidar.getScan();

    // 前端SLAM线程更新局部地图
    updateLocalMap(scanData);

    // 后端优化线程校正累积误差
    correctDriftUsingLoopClosure();

    // 发布更新后的全局地图
    publishMapUpdate();

    lastScanTime = millis();
  }

  // 接收来自服务器的任务分配消息
  if (client.connected()) {
    client.loop();
    if (topicReceived("new_order")) {
      processOrderDelivery();
    }
  }
}

// A*路径规划器实现
vector<Point> findGlobalPath(Point start, Point goal) {
  priority_queue<Node> openList;
  Node initialNode(start, nullptr, 0, heuristic(start, goal));
  openList.push(initialNode);

  while (!openList.empty()) {
    Node current = openList.top();
    openList.pop();

    if (current.position == goal) return reconstructPath(current);

    for (Neighbor neighbor : getValidNeighbors(current)) {
      float gScore = current.gCost + movementCost(current, neighbor);
      if (neighbor.visited && gScore >= neighbor.gCost) continue;

      Node nextNode(neighbor.pos, &current, gScore, gScore + heuristic(neighbor.pos, goal));
      openList.push(nextNode);
    }
  }
  return emptyPath(); // 无可行路径时返回空向量
}

技术要点解读：

分布式计算架构：本地执行高频感知任务，云端处理大规模地图优化
语义地图标注：将桌子编号、收银台位置等信息嵌入地图元数据
动态窗口期重规划：每完成一次托盘交付后立即重新规划最优路径
人群密度预测：利用WiFi探针数据统计热点区域拥挤程度
数字孪生映射：将物理世界坐标系与虚拟仿真环境完全对应

3、视觉伺服抓取与物品递送系统

#include <OpenCV.h>
#include <Servo.h>
// OpenCV物体识别结果结构体
struct ObjectDetection {
  int classId;         // 类别ID（餐具/饮料杯等）
  float confidence;    // 置信度分数
  Rect boundingBox;    // 边界框坐标
  Point centerPoint;   // 质心位置
};
ObjectDetection detectedItem;

Servo gripperServo;
VideoCapture camera(0);
Mat frameBuffer;

void setupVisionSystem() {
  camera.set(CAP_PROP_FRAME_WIDTH, 640);
  camera.set(CAP_PROP_FRAME_HEIGHT, 480);
  gripperServo.attach(GRIPPER_PIN);
  loadTensorFlowLiteModel(); // 加载预训练的物品分类模型
}

void loopVisualServoing() {
  static uint32_t lastFrameTime = 0;
  if (millis() - lastFrameTime > FRAME_RATE) {
    camera >> frameBuffer;

    // 目标检测推理
    detectObjectsInFrame(frameBuffer, detectedItem);

    if (detectedItem.confidence > CONFIDENCE_THRESHOLD) {
      // 计算抓取角度
      float approachAngle = atan2(detectedItem.centerPoint.y - CENTER_Y,
                                  detectedItem.centerPoint.x - CENTER_X);
      float liftHeight = map(detectedItem.boundingBox.area(), MIN_AREA, MAX_AREA, LIFT_MIN, LIFT_MAX);

      // 执行抓取动作序列
      moveToPreGraspPosition(approachAngle);
      lowerGripper(liftHeight);
      closeGripper();
      raiseGripper(SAFE_HEIGHT);

      // 导航至投递位置
      navigateToDropOffPoint();
      releaseItem();
    }
    lastFrameTime = millis();
  }
}

// 手眼标定变换矩阵求解
Matx33f computeHandEyeTransform(Matx33f R_cam2base, Matx33f t_cam2base) {
  // 根据预先采集的手眼标定样本集求解最小二乘问题
  // ...
  return optimizedTransform;
}

技术要点解读：

深度学习加速：使用TensorFlow Lite量化模型提升ARM Cortex-M7推理速度
深度图补全：通过单目深度估计网络填充缺失的Z轴信息
力觉反馈闭环：在指尖安装应变片监测握持力度防止滑落
热食保温策略：检测到汤类容器时激活底部加热板维持温度
卫生消毒规程：完成任务后自动喷洒酒精并进行紫外线杀菌

4、基于超声波与红外传感器的避障导航

#include <Servo.h>
#include <NewPing.h>

#define TRIG_PIN 9
#define ECHO_PIN 10
#define MAX_DISTANCE 200
#define IR_PIN A0

NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DISTANCE);
Servo motorLeft, motorRight;

void setup() {
  Serial.begin(9600);
  motorLeft.attach(5);
  motorRight.attach(6);
}

void loop() {
  int distance = sonar.ping_cm();
  int irValue = analogRead(IR_PIN);

  if (distance < 20 || irValue < 500) { // 检测到障碍物
    stopMotors();
    delay(500);
    turnRight(); // 简单避障策略：右转
  } else {
    moveForward(); // 无障碍时前进
  }
  delay(100);
}

void moveForward() {
  motorLeft.write(180);
  motorRight.write(0);
}

void turnRight() {
  motorLeft.write(180);
  motorRight.write(180);
  delay(500);
}

void stopMotors() {
  motorLeft.write(90);
  motorRight.write(90);
}

适用场景：低成本餐厅送餐机器人，通过超声波和红外传感器实现基础避障，适合结构化环境（如固定餐桌布局）。

5、基于编码器与IMU的里程计定位导航

#include <Encoder.h>
#include <Wire.h>
#include <MPU6050.h>

Encoder encLeft(2, 3);
Encoder encRight(4, 5);
MPU6050 mpu;

float posX = 0, posY = 0, angle = 0; // 当前位置与航向角
const float wheelDistance = 0.2; // 轮距（米）
const float wheelPerimeter = 0.2; // 轮周长（米）

void setup() {
  Serial.begin(9600);
  Wire.begin();
  mpu.initialize();
}

void loop() {
  long encLeftCount = encLeft.read();
  long encRightCount = encRight.read();

  // 更新里程计（简化模型）
  float distLeft = encLeftCount * wheelPerimeter / 1000.0;
  float distRight = encRightCount * wheelPerimeter / 1000.0;
  float deltaDist = (distLeft + distRight) / 2.0;
  float deltaAngle = (distRight - distLeft) / wheelDistance;

  posX += deltaDist * cos(angle);
  posY += deltaDist * sin(angle);
  angle += deltaAngle;

  Serial.print("Position: (");
  Serial.print(posX);
  Serial.print(", ");
  Serial.print(posY);
  Serial.println(")");

  delay(100);
}

适用场景：需要高精度定位的送餐机器人，通过编码器与IMU融合实现里程计定位，适合中大型餐厅或需要动态路径调整的场景。

6、基于蓝牙遥控的路径点导航

#include <SoftwareSerial.h>
#include <Servo.h>

SoftwareSerial bluetooth(10, 11); // RX, TX
Servo motorLeft, motorRight;

struct Point {
  float x;
  float y;
};

Point targetPoints[10];
int pointCount = 0;
int currentPoint = 0;

void setup() {
  Serial.begin(9600);
  bluetooth.begin(9600);
  motorLeft.attach(5);
  motorRight.attach(6);
}

void loop() {
  if (bluetooth.available()) {
    char command = bluetooth.read();
    if (command == 'A') { // 添加路径点
      addTargetPoint();
    } else if (command == 'N') { // 开始导航
      navigateToNextPoint();
    }
  }
}

void addTargetPoint() {
  if (pointCount < 10) {
    float x = bluetooth.parseFloat();
    float y = bluetooth.parseFloat();
    targetPoints[pointCount++] = {x, y};
    Serial.print("Added Point: (");
    Serial.print(x);
    Serial.print(", ");
    Serial.println(y);
  } else {
    Serial.println("Point Buffer Full");
  }
}

void navigateToNextPoint() {
  if (currentPoint < pointCount) {
    Point target = targetPoints[currentPoint];
    Serial.print("Navigating to: (");
    Serial.print(target.x);
    Serial.print(", ");
    Serial.println(target.y);

    // 简化导航逻辑：假设直接移动到目标点
    moveForward();
    delay(2000); // 模拟移动时间
    currentPoint++;
  } else {
    Serial.println("All Points Reached");
  }
}

void moveForward() {
  motorLeft.write(180);
  motorRight.write(0);
}

适用场景：需要人工干预的送餐机器人，通过蓝牙接收路径点指令，适合半自动模式（如服务员远程控制机器人送餐）。

要点解读
传感器融合的必要性
单一传感器存在局限性（如超声波易受干扰、编码器累积误差），需通过IMU、编码器、激光雷达等多传感器融合提高定位精度。
示例：案例5中通过编码器与IMU融合实现里程计定位，减少打滑或颠簸导致的误差。
实时性与控制周期
送餐机器人需快速响应环境变化（如障碍物出现），控制周期建议≤50ms（如案例1中delay(100)需优化）。
BLDC电机的高效率（相比有刷电机）可支持更高动态响应。
路径规划与避障策略
基础避障：如案例4中“右转-前进”策略，适合简单环境。
高级规划：需结合A*或Dijkstra算法实现全局路径规划，并通过局部避障（如案例5中的动态调整）应对突发障碍。
电源与热管理
BLDC电机启动电流大，需使用大容量锂电池（如12V 5000mAh）并加装散热片（如案例4中电机驱动芯片需散热）。
低电量时自动返回充电座（如案例3中可通过蓝牙发送低电量警告）。
安全机制与用户体验
硬件急停：顶部安装大红色按钮直连驱动使能引脚（如案例4中stopMotors()）。
软件限速：室内运行速度≤0.5m/s（如案例5中通过deltaDist限制移动距离）。
人机交互：语音提示“餐品已送达”或LED状态显示（如案例6中通过蓝牙反馈当前位置）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
