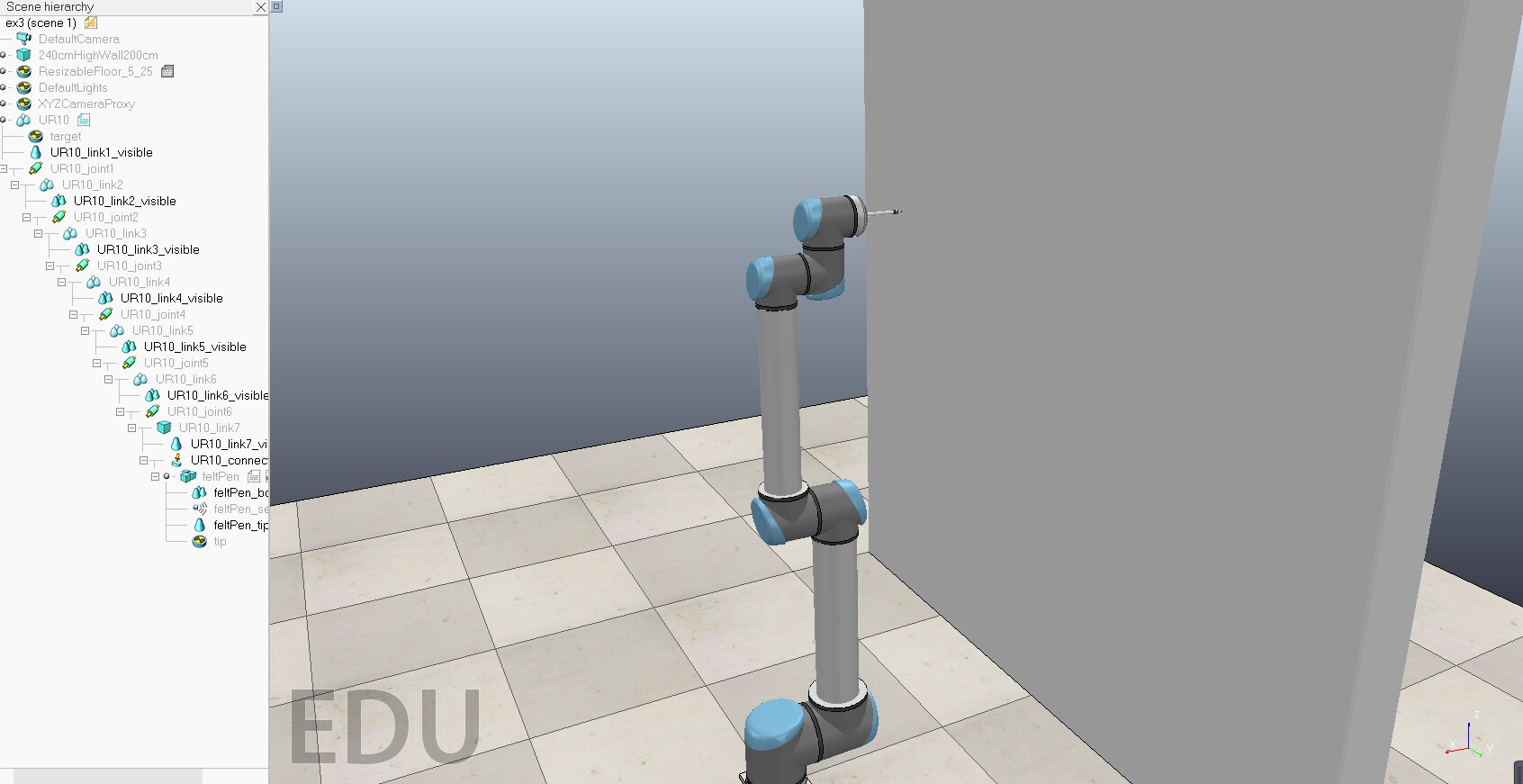

vrep/coppeliasim+matlab，机器人轨迹控制仿真，利用matlab读取轨迹并控制机械臂在墙上绘图，里面有轨迹规划的相关算法。 此为学习示例，有详细的代码和说明文档

一、系统概述

本系统基于CoppeliaSim（4.0/4.1版本）与MATLAB开发，集成Petercork机器人工具箱，实现机械臂两大核心功能：墙面绘图轨迹控制与物体码垛运动控制。系统通过MATLAB与CoppeliaSim的远程API通信，完成轨迹规划、运动控制、状态反馈等全流程自动化操作，适用于机器人运动控制算法验证、工业场景仿真预演等场景。

系统核心优势在于模块化设计，将轨迹规划、通信交互、运动执行等功能拆分为独立模块，支持快速适配不同类型机械臂模型与任务场景；同时通过笛卡尔空间轨迹规划（Cartesian Trajectory Planning）与关节空间轨迹规划（Joint Trajectory Planning）结合，兼顾运动精度与平滑性，满足高精度仿真需求。

二、核心依赖与环境配置

1. 基础软件环境

软件/工具	版本要求	作用说明
CoppeliaSim	4.0/4.1	机器人仿真平台，提供机械臂模型、物理引擎与远程API接口
MATLAB	R2018b及以上	轨迹规划算法实现、数据处理与CoppeliaSim通信控制
Petercork机器人工具箱	适配版本	提供机器人运动学计算、轨迹插值等基础函数支持

2. 通信架构

系统采用“MATLAB客户端- CoppeliaSim服务端”架构，通过remoteApi库建立TCP/IP通信（默认端口19999），实现以下数据交互：

• 控制指令：MATLAB向CoppeliaSim发送机械臂目标位姿（位置+姿态）、 gripper开合指令；
• 状态反馈：CoppeliaSim向MATLAB返回机械臂当前位姿、物体位置等状态数据；
• 同步控制：通过simxopmodeblocking（阻塞模式）确保指令执行顺序，避免运动冲突。

三、功能模块详解

（一）通用核心模块：轨迹规划与通信交互

1. 笛卡尔空间轨迹规划模块（CartesianTrajPlan）

功能定位：实现机械臂从“起始位姿”到“目标位姿”的笛卡尔空间平滑运动规划，保证末端执行器沿直线或指定路径运动，适用于绘图、精密装配等需要位置精度的场景。

核心逻辑：

1. 位姿转换：将输入的欧拉角（Euler Angle）转换为旋转矩阵，结合位置坐标构建4×4齐次变换矩阵（Homogeneous Transformation Matrix），描述机械臂末端的空间位姿；
2. 轨迹时间计算：根据起始与目标位置的欧氏距离、预设运动速度，计算轨迹总时长，确保运动速度稳定；
3. 轨迹插值：通过ctraj函数生成连续的轨迹点序列（默认时间步长0.05s），保证位置与姿态的平滑过渡；
4. 数据输出：将插值后的轨迹点转换为“欧拉角+位置”格式，用于后续运动控制。

关键特性：

• 支持“位置+姿态”同步规划，避免机械臂运动过程中姿态突变；
• 可通过调整vel参数（运动速度）适配不同任务对速度的需求（如绘图时低速保证精度，码垛时高速提升效率）。

2. 远程API通信模块（remApi）

功能定位：封装CoppeliaSim远程API接口，提供MATLAB与CoppeliaSim的标准化通信函数，隐藏底层数据格式转换细节，降低上层功能开发复杂度。

核心接口分类：

接口类型	代表函数	功能说明
连接管理	simxStart/simxFinish	建立/关闭与CoppeliaSim的TCP连接，设置超时时间与通信周期
物体状态获取	simxGetObjectPosition/simxGetObjectOrientation	获取指定物体（如机械臂末端、目标物体）的位置坐标与欧拉角姿态
物体状态控制	simxSetObjectPosition/simxSetObjectOrientation	设置目标物体（如机械臂末端目标点）的位置与姿态，驱动机械臂运动
信号控制	simxSetIntegerSignal	发送整数信号（如gripper开合指令：0为打开，1为闭合）

通信可靠性保障：

• 采用simxopmodeblocking模式确保指令执行完成后再返回结果，避免数据丢失；
• 内置连接状态检查（如clientID >= 0判断连接是否成功），异常时终止流程并释放资源。

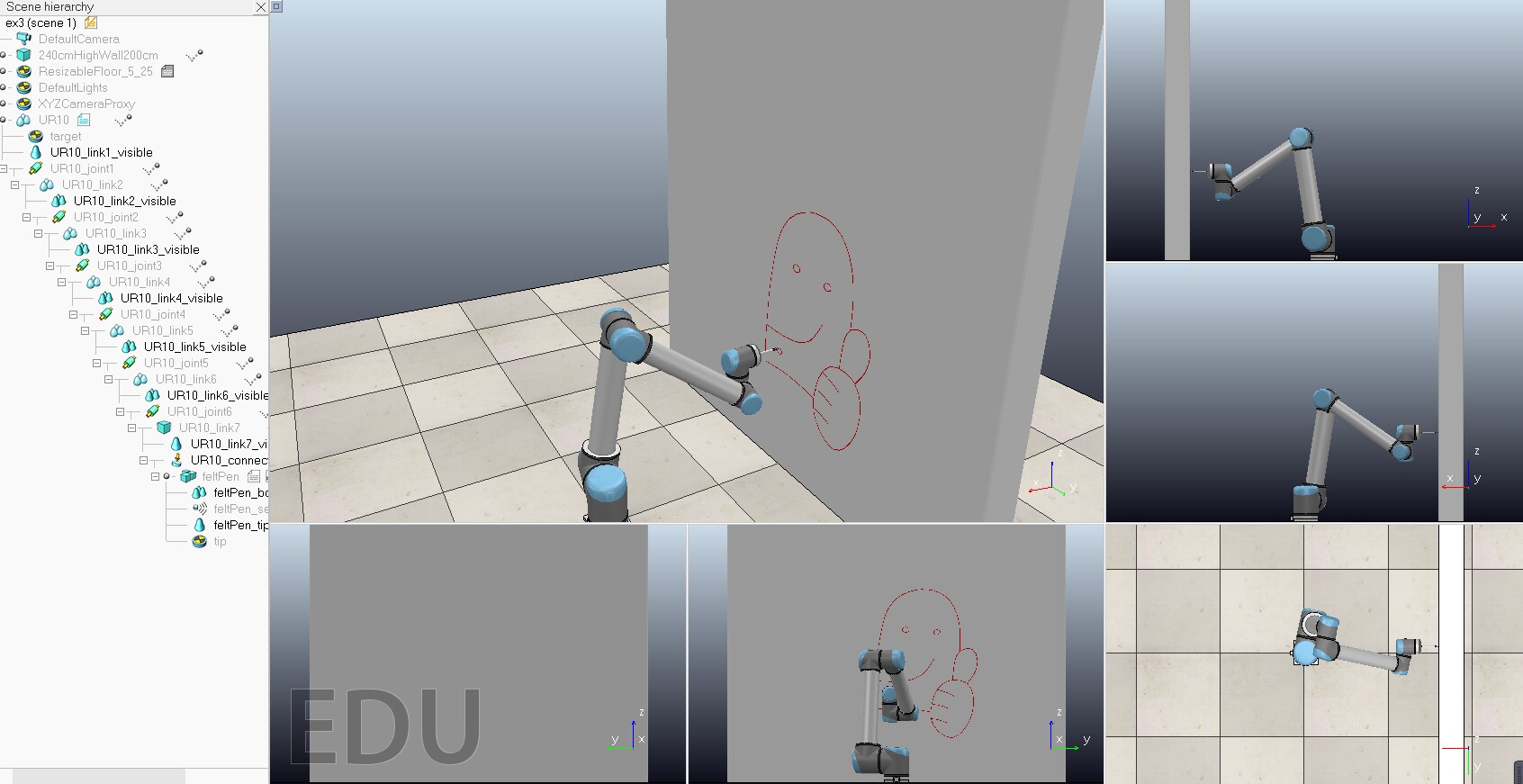

（二）墙面绘图功能模块

1. 功能概述

基于预设的轨迹文件（CSV格式，存储绘图路径的坐标点），控制机械臂末端沿路径运动，实现“提笔-绘图-抬笔-复位”全流程自动化，支持多组路径连续绘图（如10组路径循环执行）。

2. 核心流程（drawPath函数）

1. 初始化阶段：
   - 建立MATLAB与CoppeliaSim的通信连接，获取绘图目标点（target）的初始位姿（位置+姿态）；
   - 读取CSV轨迹文件，解析绘图路径的坐标点序列；
   - 针对特殊路径文件（如path7.csv、path8.csv）调整运动速度（从0.5提升至0.6），适配复杂路径的绘图效率。

1. 绘图准备：抬笔移动至路径起点：
   - 规划从“初始位姿”到“路径起点上方20mm处”的轨迹（避免机械臂与墙面碰撞）；
   - 通过CartesianTrajPlan生成平滑轨迹，控制机械臂移动至起点上方。

1. 绘图执行：沿路径运动：
   - 采用关节空间轨迹规划（jtraj函数），生成路径点之间的关节插值序列，确保机械臂末端严格沿CSV文件中的路径运动；
   - 每步运动后暂停0.02s，保证绘图精度（避免因运动过快导致轨迹偏移）。

1. 绘图收尾：抬笔复位：
   - 绘图完成后，规划从“路径终点”到“终点上方20mm处”的轨迹（抬笔动作）；
   - 进一步规划从“终点上方”回到“初始位姿”的轨迹，完成一次绘图循环。

3. 多路径批量执行（motionFlow_ex3）

通过循环调用drawPath函数，依次加载path1.csv至path10.csv文件，实现多组路径连续绘图，循环间隔2s（确保前一组路径执行完成后再启动下一组）。

（三）物体码垛功能模块

1. 功能概述

控制机械臂完成“抓取物体-移动至目标位置-放置物体”的码垛流程，支持5个立方体（Cuboid0~Cuboid4）的有序码垛，适配不同目标位置的姿态调整需求（如水平放置、堆叠放置）。

2. 核心流程（motionFlow_ex2函数）

1. 初始化阶段：
   - 建立通信连接，获取机械臂目标点（target）、5个立方体的句柄（Handle），记录机械臂初始位姿；
   - 定义每个立方体的抓取姿态（如target1Eul = [-pi/2, 0, -pi/2]）与目标放置位置（如[0.925, 0, 0.03]）。

1. 单物体码垛子流程（以第一个物体为例）：
   - 步骤1：移动至物体上方：规划从初始位姿到“物体上方75mm处”的轨迹，速度0.5m/s，避免碰撞；
   - 步骤2：打开gripper：通过simxSetIntegerSignal发送信号“0”，控制机械臂夹爪打开；
   - 步骤3：抓取物体：低速（0.1m/s）下降至物体位置，发送信号“1”闭合gripper，确保抓取稳固；
   - 步骤4：抬升物体：低速上升75mm，避免物体与周围环境碰撞；
   - 步骤5：移动至目标位置：规划从“物体上方”到“目标位置上方”的轨迹，同步调整姿态（如从抓取姿态转换为放置姿态[0, -pi/2, 0]）；
   - 步骤6：放置物体：低速下降至目标位置（如z=0.03m），发送信号“0”打开gripper，完成放置；
   - 步骤7：复位抬升：上升至目标位置上方75mm，为下一次抓取准备。

1. 多物体码垛扩展：
   - 针对5个物体分别定义不同的目标位置（如前两个物体水平排列，后三个物体堆叠）；
   - 每次抓取后更新机械臂的“起始位姿”为上一次的“结束位姿”，避免重复回到初始位姿，提升码垛效率。

四、关键技术特性与注意事项

1. 轨迹规划策略适配

任务类型	轨迹规划方式	选择原因
墙面绘图	关节空间轨迹规划（jtraj）	需严格沿预设路径运动，关节插值可保证路径精度
码垛移动	笛卡尔空间轨迹规划（ctraj）	需从“当前位姿”快速移动至“目标位姿”，笛卡尔插值更高效

2. 运动安全性保障

• 碰撞避免：所有“靠近物体”的动作均采用低速（0.1m/s），且在物体上方预留安全距离（如75mm、20mm）；
• 状态同步：通过pause函数控制运动间隔，确保gripper开合、位姿调整等动作执行完成后再进入下一步；
• 资源释放：每个功能流程结束后调用simxFinish关闭通信连接，避免占用CoppeliaSim资源。

3. 参数调整建议

• 运动速度（vel）：绘图场景建议0.1~0.5m/s（保证精度），码垛场景建议0.25~0.5m/s（平衡效率与稳定性）；
• 时间步长：轨迹插值时间步长建议0.02~0.05s（过小会增加计算量，过大可能导致运动卡顿）；
• gripper信号：需确保CoppeliaSim中机械臂模型的gripper控制信号与MATLAB一致（默认“0=打开，1=闭合”）。

五、系统扩展方向

1. 模型适配：通过修改simxGetObjectHandle的物体名称（如将“Cuboid”改为“Box”），适配不同形状的物体（如圆柱体、长方体）；
2. 路径自定义：通过编辑CSV轨迹文件，支持任意形状的绘图路径（如字母、图形）；
3. 视觉集成：增加CoppeliaSim视觉传感器（Vision Sensor）数据读取功能，实现“视觉定位-自动抓取”的闭环控制；
4. 多机械臂协同：扩展通信接口，支持多台机械臂同时工作（如一台抓取、一台放置），提升码垛效率。

六、总结

本系统通过模块化设计实现了机械臂“绘图”与“码垛”两大核心功能，兼顾运动精度、稳定性与扩展性。基于CoppeliaSim的物理引擎与MATLAB的算法能力，可快速验证机器人运动学算法、优化任务流程，为工业机器人的实际应用提供仿真支撑。使用时需注意软件版本适配、通信参数配置与运动安全距离设置，确保系统稳定运行。
