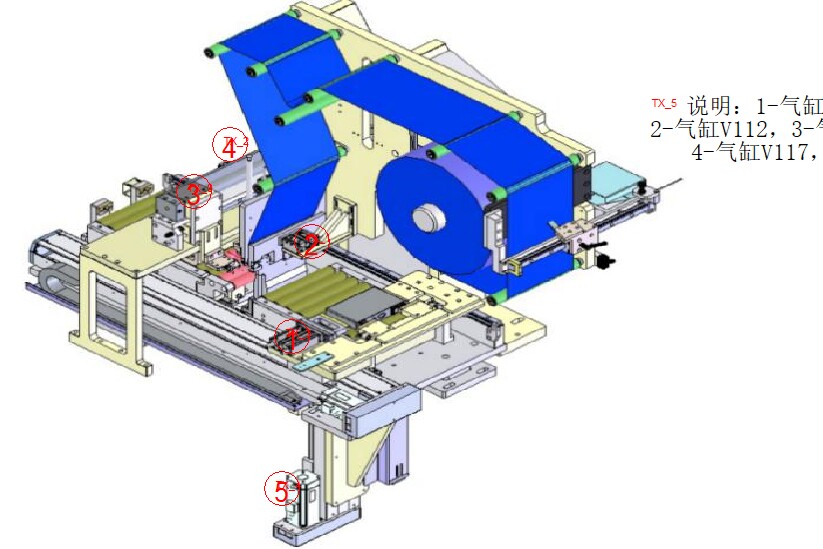

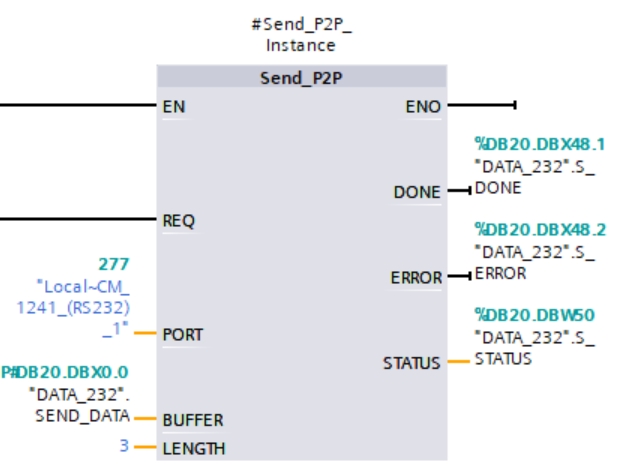

西门子PLC伺服大型20轴程序modbus通讯RS232通讯MES通讯气缸，通讯，机械手，模拟量等，各种FB块 PTO控制20多个轴，100多个气缸，控制2台机器人。 5台PLC智能IO通讯，ModbusRTU通讯轮询，完整威纶通触摸屏程序， 5台西门子1200PLC+一台1500PLC，是学习西门子PLC通信、伺服好帮手 程序结构分明，注释详细，有机械结构图，威纶通触摸屏程序，开关机操作，故障处理，机械结构图全写入触摸屏的。 主站和MES系统通讯，1号2号从站和绝缘测试仪器RS-232通讯，4号从站Modbus 总线通讯读取4个智能传感器值 5号从站Modbus 总线和3个温控器通讯

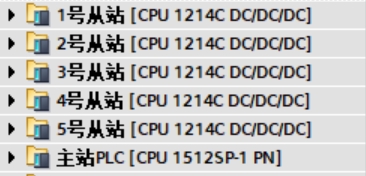

最近在搞一个西门子PLC的项目，涉及到20多个轴的控制，100多个气缸，还有两台机器人。整个系统用了5台1200PLC和一台1500PLC，通讯方式也是五花八门，Modbus RTU、RS232、MES通讯都用上了。说实话，这种规模的系统，光是通讯部分就够喝一壶的。

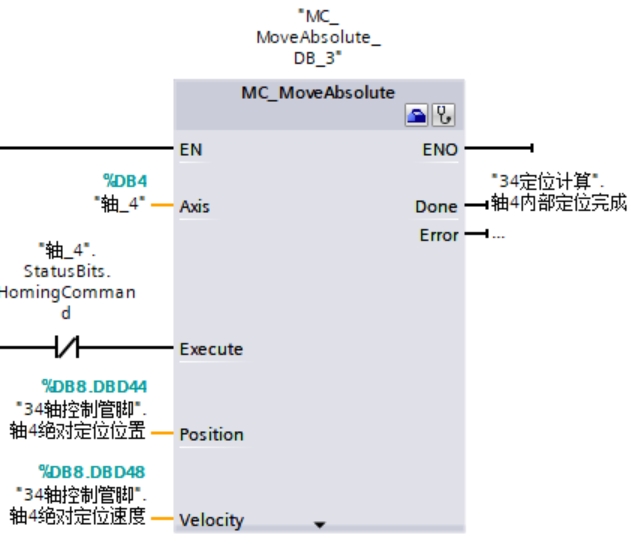

先说说PTO控制20多个轴的部分。PTO（Pulse Train Output）是西门子PLC里用来控制步进电机或者伺服电机的常用方式。每个轴的控制逻辑都封装在FB块里，这样不仅方便调用，还能让程序结构更清晰。比如下面这个FB块，用来控制一个轴的运动：

FB_AxisControl
VAR_INPUT
    Start : BOOL; // 启动信号
    Stop : BOOL; // 停止信号
    Position : INT; // 目标位置
END_VAR
VAR_OUTPUT
    Done : BOOL; // 完成信号
    Error : BOOL; // 错误信号
END_VAR
VAR
    CurrentPosition : INT; // 当前位置
    Moving : BOOL; // 运动状态
END_VAR

IF Start AND NOT Moving THEN
    Moving := TRUE;
    // 发送PTO脉冲
    PTO_Send(Position);
END_IF

IF Moving AND PTO_Done THEN
    Moving := FALSE;
    Done := TRUE;
END_IF

IF Stop THEN
    PTO_Stop;
    Moving := FALSE;
    Error := TRUE;
END_IF

这个FB块的核心逻辑就是通过PTO发送脉冲来控制轴的运动。PTOSend和PTOStop是西门子PLC内置的函数，用来控制PTO输出。PTO_Done是一个标志位，表示PTO脉冲发送完成。通过这种方式，可以很方便地控制多个轴的运动。

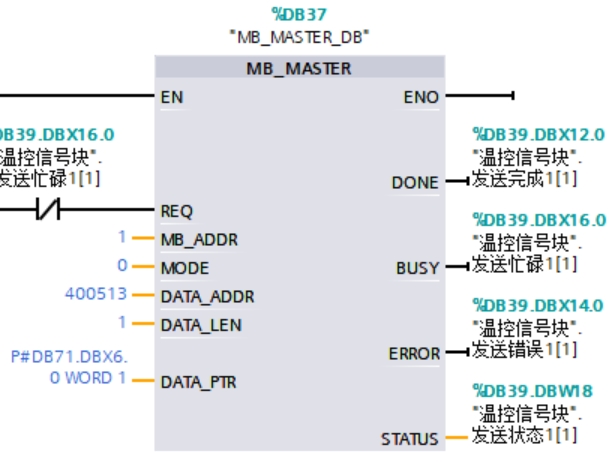

接下来是Modbus RTU通讯的部分。Modbus RTU是一种常用的工业通讯协议，适合在RS485或者RS232上使用。在这个项目里，Modbus RTU用来和智能传感器、温控器通讯。比如下面这段代码，用来读取一个智能传感器的值：

FB_ModbusRTU_Read
VAR_INPUT
    Start : BOOL; // 启动信号
    SlaveID : BYTE; // 从站ID
    Register : WORD; // 寄存器地址
END_VAR
VAR_OUTPUT
    Value : INT; // 读取的值
    Done : BOOL; // 完成信号
    Error : BOOL; // 错误信号
END_VAR
VAR
    Buffer : ARRAY[0..7] OF BYTE; // 数据缓冲区
    Status : INT; // 通讯状态
END_VAR

IF Start THEN
    // 发送Modbus RTU读取命令
    ModbusRTU_Send(SlaveID, 0x03, Register, 1);
END_IF

IF ModbusRTU_Receive(Buffer, Status) THEN
    IF Status = 0 THEN
        Value := Buffer[3] * 256 + Buffer[4]; // 解析数据
        Done := TRUE;
    ELSE
        Error := TRUE;
    END_IF
END_IF

这个FB块的核心逻辑是通过Modbus RTU协议读取从站的数据。ModbusRTUSend和ModbusRTUReceive是西门子PLC内置的函数，用来发送和接收Modbus RTU数据帧。Buffer是一个数据缓冲区，用来存储接收到的数据。通过这种方式，可以很方便地读取多个从站的数据。

再来说说MES通讯的部分。MES（Manufacturing Execution System）是制造执行系统，用来管理和监控生产过程。在这个项目里，主站和MES系统通过以太网通讯。通讯协议用的是西门子自家的S7协议，通讯部分也是封装在FB块里。比如下面这段代码，用来向MES系统发送生产数据：

FB_MES_Send
VAR_INPUT
    Start : BOOL; // 启动信号
    Data : ARRAY[0..99] OF BYTE; // 生产数据
END_VAR
VAR_OUTPUT
    Done : BOOL; // 完成信号
    Error : BOOL; // 错误信号
END_VAR
VAR
    Status : INT; // 通讯状态
END_VAR

IF Start THEN
    // 发送数据到MES系统
    MES_Send(Data, Status);
END_IF

IF Status = 0 THEN
    Done := TRUE;
ELSE
    Error := TRUE;
END_IF

这个FB块的核心逻辑是通过S7协议向MES系统发送数据。MES_Send是西门子PLC内置的函数，用来发送数据到MES系统。Status是一个状态码，用来表示通讯是否成功。通过这种方式，可以很方便地向MES系统发送生产数据。

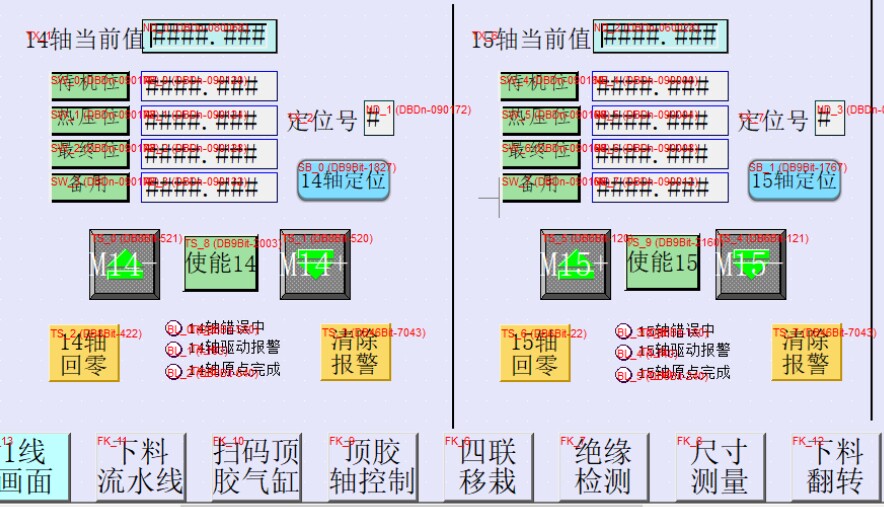

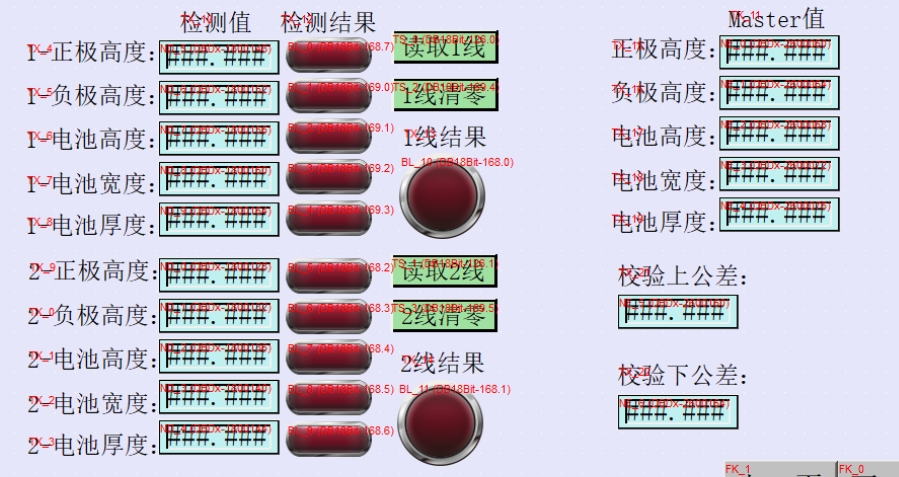

最后说说威纶通触摸屏的部分。威纶通触摸屏是用来操作和监控整个系统的。触摸屏程序里包含了开关机操作、故障处理、机械结构图等信息。触摸屏和PLC之间的通讯是通过以太网实现的，通讯协议用的是Modbus TCP。触摸屏程序里还集成了机械结构图，方便操作人员查看设备状态。

总的来说，这个项目涉及到的技术点非常多，从PTO控制到Modbus通讯，再到MES系统集成，每一个部分都需要仔细设计和调试。不过，通过合理的程序结构和详细的注释，整个系统的开发过程还是比较顺利的。如果你也在学习西门子PLC，这个项目绝对是一个很好的参考。
