西门子S7-1500PLC汽车模具项目案例 发那科机器人,变频器,100多个气缸 ，1台S7-1516F-3PN/PD,1台S7-1214C ,11个分布式IO,IM151-3 PN间的智能通讯以及2台西门子TP1200触摸屏控制，带有安全模块 .程序块结构清晰 程序带中文注解，是学习借鉴好帮手 可复制直接使用！

在自动化程度日益提高的汽车模具制造领域，西门子S7 - 1500PLC凭借其强大的性能，成为众多项目的核心控制单元。今天就来分享一个基于西门子S7 - 1500PLC的汽车模具项目案例，其中涉及发那科机器人、变频器、大量气缸以及多种西门子设备协同工作的精彩故事。

一、项目硬件构成

1. PLC 选型：项目中采用了 1 台 S7 - 1516F - 3PN/PD 和 1 台 S7 - 1214C。S7 - 1516F - 3PN/PD 作为主控制器，它具备高速的数据处理能力和丰富的通信接口，能够很好地应对复杂的控制任务。而 S7 - 1214C 则可作为辅助控制器，分担部分相对简单的控制逻辑。

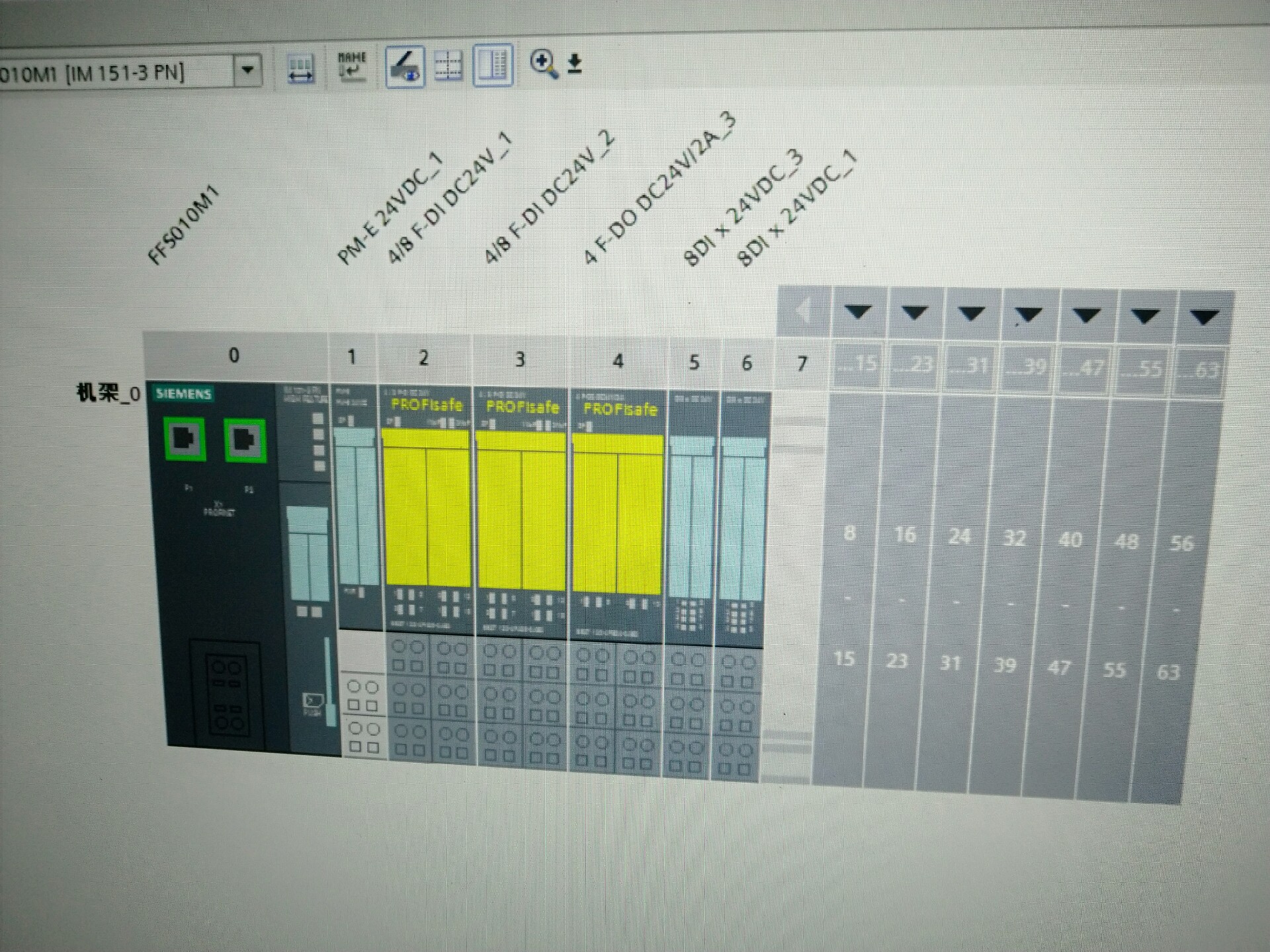

2. 分布式 I/O 与智能通讯：11 个分布式 IO 通过 IM151 - 3 PN 实现智能通讯。这种分布式的架构极大地提高了系统的灵活性和可扩展性。例如，在汽车模具的不同工位，分布式 IO 可以更贴近现场设备进行信号采集和控制输出，减少了布线成本和信号传输延迟。

// 以简单的分布式 IO 数据读取为例，在 OB1 组织块中可能会有类似代码
// 假设分布式 IO 模块的地址为 P#DB1.DBX0.0 BYTE 10
// 这里只是示意性代码，实际需根据硬件组态准确调整
L P#DB1.DBX0.0 BYTE 10
T MW10 // 将分布式 IO 数据存储到 MW10 中，方便后续程序处理

在这段代码中，我们通过 L 指令将分布式 IO 模块特定地址的数据装载到累加器 1 中，然后使用 T 指令将其存储到 MW10 这个中间变量中，后续程序就可以基于 MW10 的数据进行各种逻辑判断和控制操作。

1. 人机交互：2 台西门子 TP1200 触摸屏用于实现操作人员与系统的交互。操作人员可以通过触摸屏直观地监控设备状态、设置参数等。比如在模具的调试阶段，工程师可以在触摸屏上快速调整气缸的动作速度、机器人的工作模式等参数。

1. 其他设备：项目中还有发那科机器人负责模具的搬运和组装等任务，变频器用于电机调速，以满足不同工艺对电机转速的要求。另外，还有 100 多个气缸，它们在 PLC 的控制下，完成模具的开合、定位等关键动作。

二、程序特点

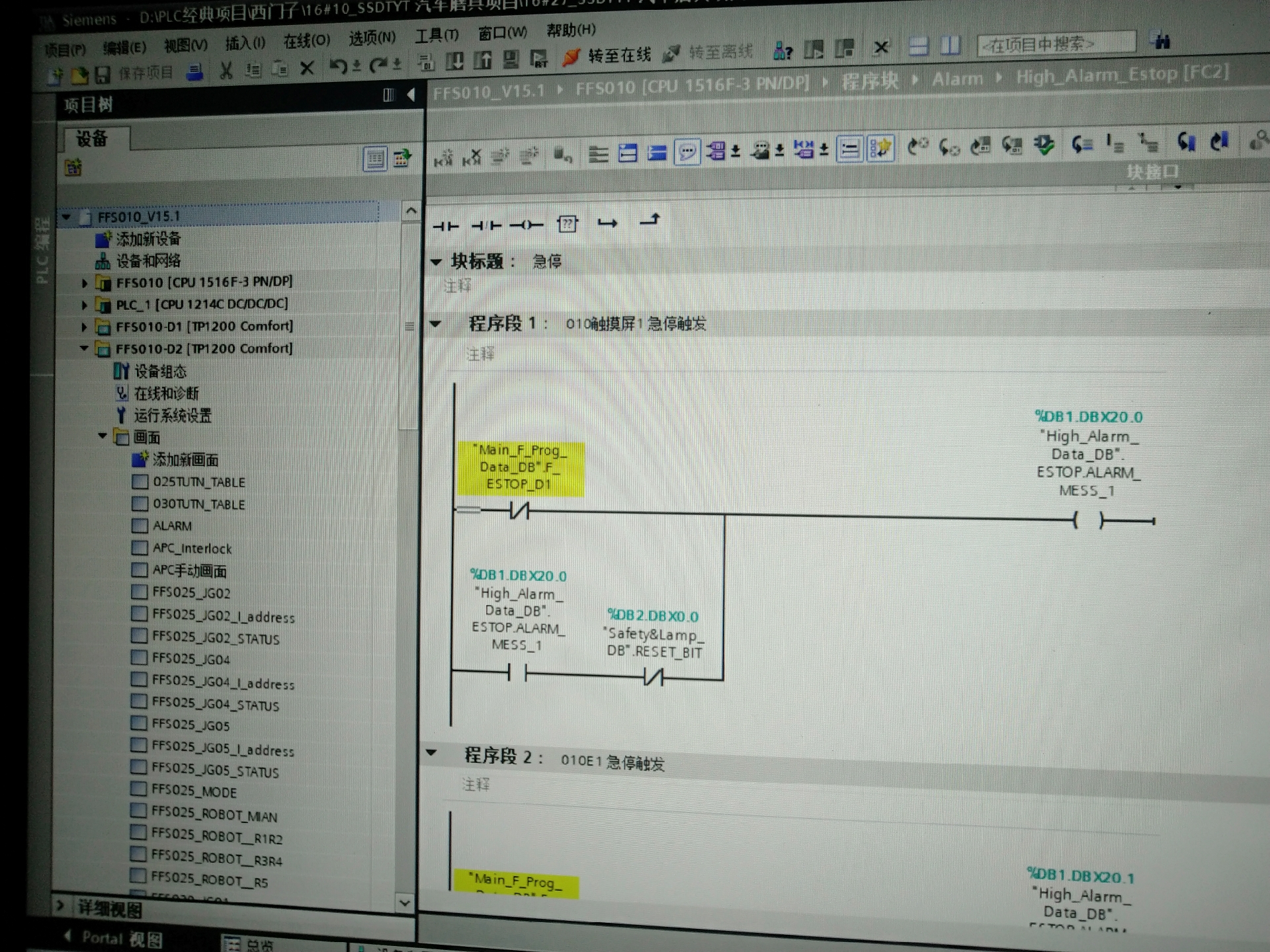

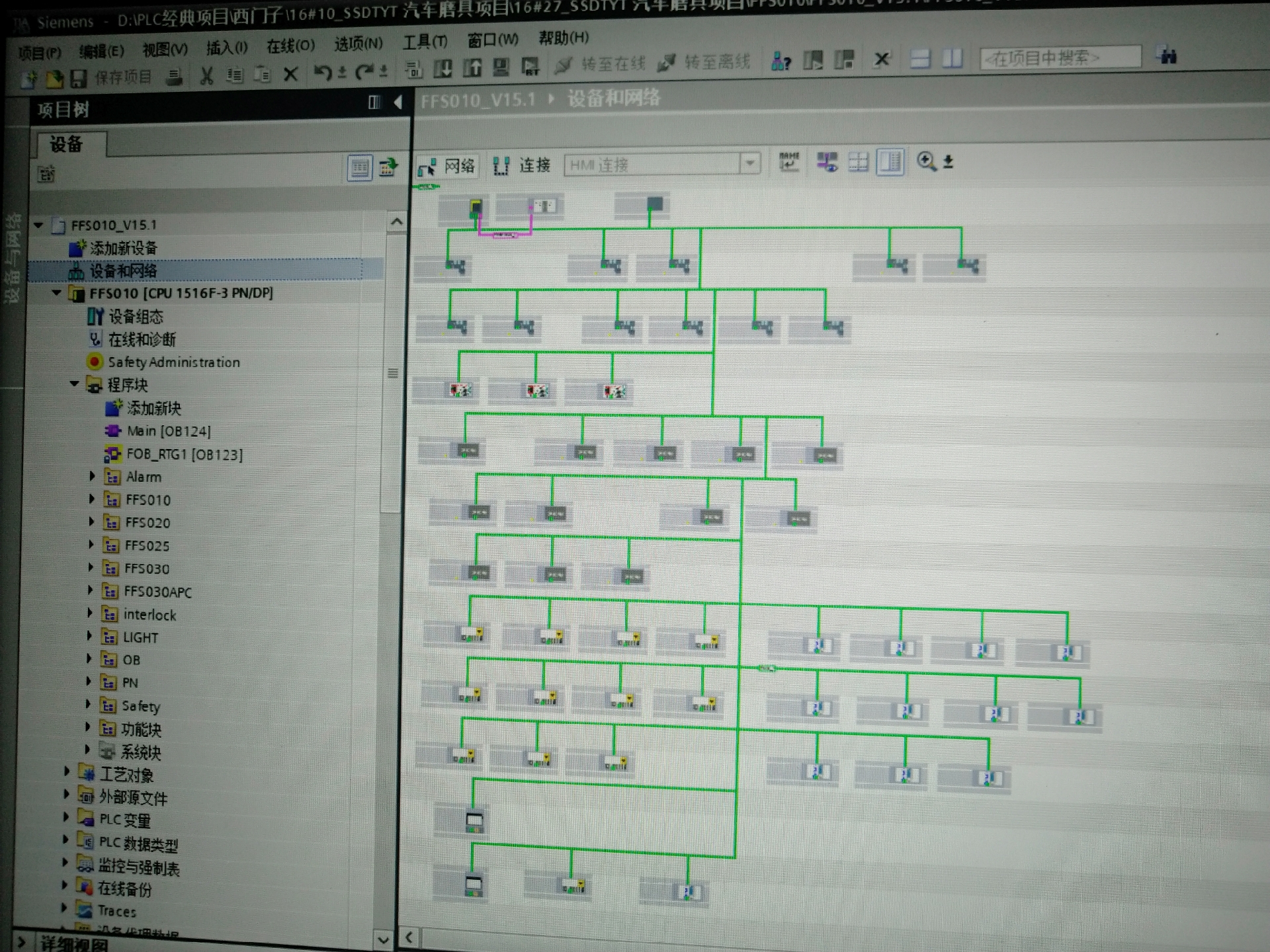

1. 程序块结构清晰：整个项目的程序采用模块化设计，不同的功能封装在不同的程序块中。例如，专门有一个程序块负责控制发那科机器人的动作，另一个程序块处理气缸的逻辑控制。这种结构使得程序的可读性和维护性大大提高。当某个功能出现问题时，可以快速定位到对应的程序块进行排查。
2. 中文注解：程序带有详细的中文注解，即使是对该项目不太熟悉的工程师，也能快速理解程序的逻辑。比如在一个控制气缸伸出的程序段中：

// 控制气缸伸出程序段
A M10.0 // 检查启动条件，假设 M10.0 为启动信号
= Q10.0 // 如果启动条件满足，将 Q10.0 置位，控制气缸伸出

通过这样的中文注解，很容易明白这段代码是在检查启动条件，当条件满足时就控制对应的输出点让气缸伸出。

1. 可复制使用：该程序可以直接复制使用，对于正在学习西门子 PLC 编程或者类似项目开发的人员来说，是非常好的学习借鉴资料。你可以基于这个项目的程序框架，根据自己项目的实际需求进行修改和扩展。

三、安全模块的重要性

项目中带有安全模块，这在汽车模具生产这样的工业场景中至关重要。安全模块可以实时监测设备的运行状态，当检测到异常情况，比如气缸压力过高、机器人运行轨迹偏差等，能够迅速触发安全机制，停止相关设备的运行，保障人员和设备的安全。

在这个基于西门子 S7 - 1500PLC 的汽车模具项目中，通过合理的硬件选型、清晰的程序设计以及可靠的安全保障，实现了高效、稳定的自动化生产。希望这个案例能给各位从事自动化领域的朋友带来一些启发和帮助。
