Arduino BLDC 之工业机械臂末端振动抑制 是一项融合 高动态无刷直流电机（BLDC）驱动、实时姿态/位置感知 与 主动振动控制算法 的机电一体化技术，旨在提升机械臂在高速运动或负载突变下的定位精度与作业稳定性。尽管完整工业级方案通常依赖专用伺服系统与高性能运动控制器，但基于 Arduino + BLDC 的架构在教学验证、轻型协作机器人原型及国产化技术预研中具有重要价值。以下从专业工程视角，系统阐述其主要特点、典型应用场景及需注意的关键事项。
一、主要特点
. 高带宽执行器基础：BLDC 电机优势
高刚度与快速响应：BLDC 电机配合谐波减速器可实现 >50 Hz 的力矩响应带宽，为振动抑制提供执行基础；
低 cogging torque（齿槽转矩）：减少低速运动中的周期性扰动，避免激发结构共振；
高功率密度：在有限空间内提供足够驱动力，支持轻量化连杆设计（降低惯量，提升动态性能）。
. 多源传感反馈用于振动检测
末端振动感知方式：
IMU（如 MPU6050、ICM-20948） 安装于末端执行器，直接测量加速度/角速度；
关节编码器 + 软传感器（Soft Sensor）：通过关节电流/位置残差间接估计末端振动（需动力学模型）；
激光位移传感器（高端原型）：非接触测量末端位移（精度达 ±1 μm）。
采样频率要求：需 ≥2 倍结构一阶固有频率（通常 10–100 Hz），建议 ≥200 Hz。
. 轻量化振动抑制算法实现
经典控制策略（适用于 Arduino）：
输入整形（Input Shaping）：在轨迹规划层叠加抑制脉冲序列，消除特定频率振动（无需反馈）；
陷波滤波（Notch Filter）：在速度/位置环中滤除共振频率成分；
PD 反馈 + 微分先行（Derivative on Measurement）：利用 IMU 加速度信号构造阻尼力矩。
高级策略（需 Teensy/ESP32）：
自适应 PID：根据负载变化在线调整增益；
状态观测器（Luenberger Observer）：估计不可测模态并补偿。

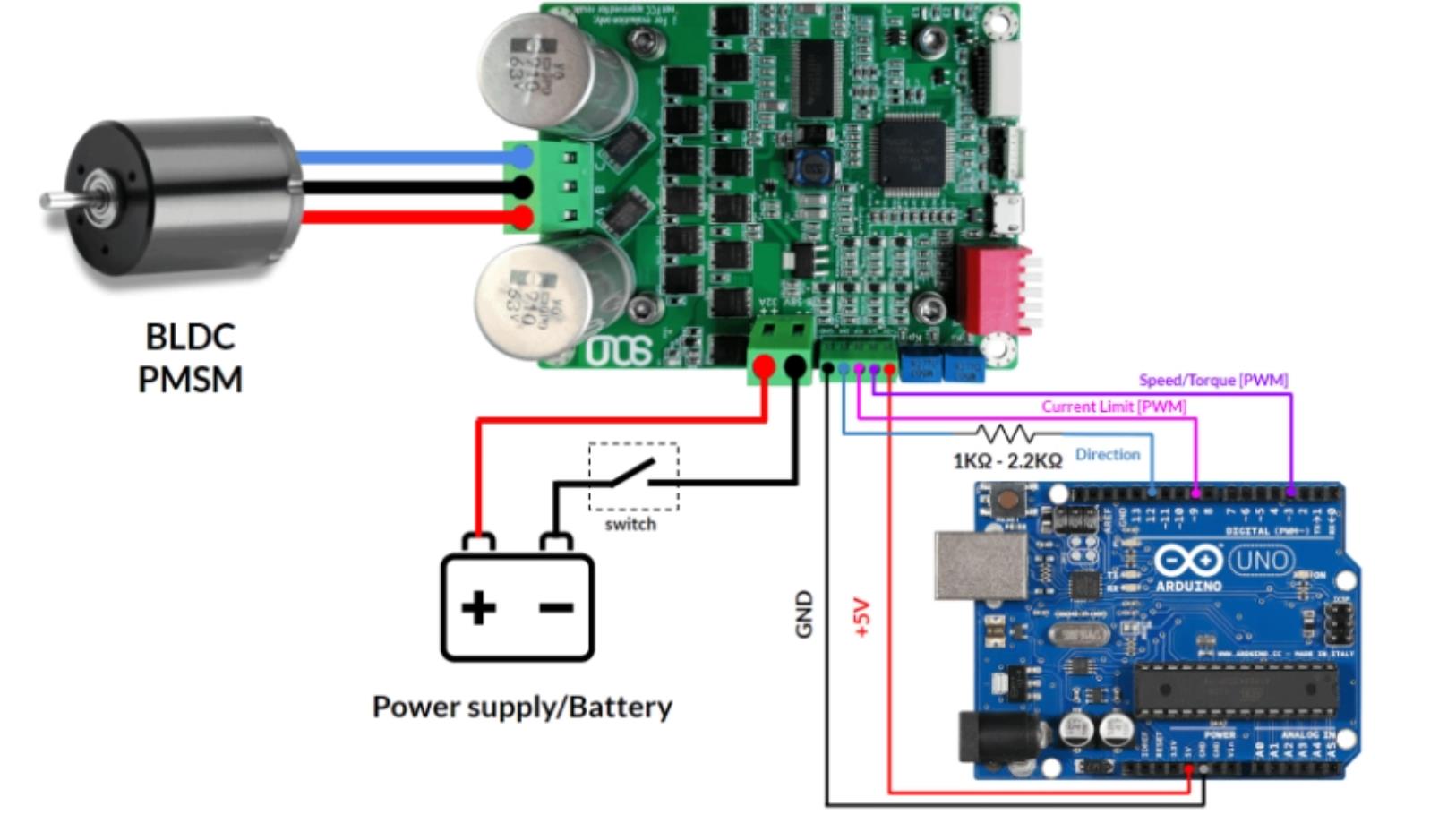

. 与主运动控制的协同架构
分层控制结构：
上层：轨迹规划（S 曲线、七次多项式）生成平滑路径；
中层：振动抑制模块注入修正指令；
底层：BLDC FOC 驱动器执行电流/转矩控制；
Arduino 通常承担中层协调任务，底层由专用驱动器（如 SimpleFOC Shield、ODrive）处理。
二、典型应用场景
. 教育与科研实验平台
高校用于研究：
柔性连杆动力学建模；
输入整形 vs 反馈控制效果对比；
多模态振动耦合特性；
成本远低于 KUKA/UR 机械臂，适合本科生毕业设计或研究生课题。
. 轻型协作机器人（Cobot）原型
在人机共融场景（如实验室装配、医疗辅助）中，末端振动会降低操作安全性和精度；
通过 IMU + Arduino 实现“软着陆”或“精细插孔”等高柔顺任务。
. 3C 电子装配或精密点胶设备
虽非前道半导体，但在手机组装、PCB 点胶等场景中，末端抖动 >0.1 mm 即导致良率下降；
低成本 BLDC 机械臂配合振动抑制可满足 ±0.05 mm 级重复定位需求（经标定后）。
. 国产伺服与控制算法验证平台
国内厂商开发新型 BLDC 驱动器或减振算法时，可用 Arduino 系统进行功能对标测试；
为后续迁移到 EtherCAT 主站或 ROS 2 控制器积累数据。
三、需要注意的关键事项
. Arduino 平台的实时性与算力限制
标准 Uno/Nano 无法胜任高频振动控制（>100 Hz）；
推荐平台：
Teensy 4.1：600 MHz Cortex-M7，支持硬件 FPU 与 DMA，可运行 LQR 或 Kalman 滤波；
Arduino Portenta H7：双核（M7 + M4），支持 MicroPython + 实时 C++；
ESP32-S3：双核 + PSRAM，适合 Wi-Fi 远程监控振动频谱。
避免在主循环中使用 delay() 或高频 Serial.print()，破坏控制周期确定性。
. 振动模态识别与频率匹配
必须先识别机械臂一阶固有频率（可通过敲击试验 + FFT 分析）；
若未准确建模，陷波滤波可能放大其他频段振动；
简易方法：在 Arduino 上实现滑动窗口 FFT（如 arduinoFFT 库），实时监测主导频率。
. 传感器安装与信号噪声
IMU 必须刚性固定于末端，任何松动会引入虚假高频噪声；
电源隔离：IMU 使用独立 LDO 供电，避免 BLDC 驱动噪声耦合；
I²C/SPI 抗干扰：
走线 <10 cm；
加磁珠或 RC 低通滤波（如 100 Ω + 100 pF）；
启用 IMU 内部数字低通滤波器（DLPF）。
. 控制-执行延迟影响稳定性
总延迟（传感→计算→驱动）应 <1/10 振动周期；
例：若固有频率 20 Hz（周期 50 ms），则延迟需 <5 ms；
优化措施：
使用硬件中断读取 IMU（而非轮询）；
采用 FOC 驱动器（如 ODrive）接收 UART/CAN 指令，减少 PWM 生成延迟；
控制周期固定为 1–2 ms（通过定时器中断实现）。
. 机械结构刚度与负载变化
空载与满载下固有频率差异可达 30–50%，固定参数控制器失效；
应对策略：
设计自适应陷波频率（基于实时 FFT）；
引入负载估计模块（通过电机电流估算）；
限制最大加速度，避免激发高频模态。
. 安全与工业合规性
该方案不可用于 ISO 10218 认证的工业机械臂；
在演示环境中需设置：
急停按钮；
工作区域围栏；
末端速度限制（<0.5 m/s）；
明确标注“非生产级原型，仅用于研究”。

1、基于反馈控制的被动阻尼系统

#include <SPI.h>
#include <ADXL345.h>
// MEMS加速度计接口
ADXL345 adxl;
float vibrationSignal[BUFFER_SIZE]; // 原始振动信号缓存
int bufferIndex = 0;

void setup() {
  adxl.powerOn();
  attachInterrupt(digitalPinToInterrupt(DATA_READY_PIN), captureVibrationSample, RISING);
}

void loop() {
  static uint32_t lastControlTime = 0;
  if (millis() - lastControlTime > CONTROL_PERIOD) {
    // 滑动窗口平均滤波
    float avgAcceleration = calculateMovingAverage(vibrationSignal, BUFFER_SIZE);

    // PID控制器生成补偿力
    float error = REFERENCE_AMPLITUDE - abs(avgAcceleration);
    float compensationForce = Kp * error + Ki * integral + Kd * derivative;

    // 转换为电机PWM信号
    int pwmValue = map(compensationForce, MIN_FORCE, MAX_FORCE, 0, 255);
    analogWrite(MOTOR_DRIVE_PIN, pwmValue);

    lastControlTime = millis();
  }
}

// 中断服务函数捕获振动样本
void captureVibrationSample() {
  int16_t x, y, z;
  adxl.readAcceleration(x, y, z);
  float magnitude = sqrt(x*x + y*y + z*z);
  vibrationSignal[bufferIndex++] = magnitude;
  if (bufferIndex >= BUFFER_SIZE) bufferIndex = 0;
}

// 移动平均滤波算法
float calculateMovingAverage(float data[], int length) {
  float sum = 0;
  for (int i=0; i<length; i++) {
    sum += data[i];
  }
  return sum / length;
}

技术要点解读：

实时数据采集：利用DMA传输实现零丢帧振动信号采集
非线性迟滞补偿：建立磁滞曲线数学模型进行前馈校正
能量回馈机制：将制动过程中产生的电能存储至超级电容
故障树分析：采用FTA方法定位潜在共振频率点
数字孪生验证：在MATLAB/Simulink中搭建虚拟样机预演控制效果

2、自适应陷波滤波器应用

#include <Wire.h>
#include <Adafruit_LSM9DS1.h>
// 九轴IMU传感器
Adafruit_LSM9DS1 lsm;
float notchFrequency = 60.0f; // 初始陷波频率(Hz)
QFactor qFactor = MEDIUM;     // Q值选择

void setup() {
  lsm.begin();
  initializeDigitalFilter();
}

void loop() {
  static uint32_t lastUpdateTime = 0;
  if (millis() - lastUpdateTime > SAMPLE_RATE) {
    // 获取原始加速度数据
    float ax, ay, az;
    lsm.readAcceleration(&ax, &ay, &az);

    // 自适应陷波滤波
    float filteredX = biquadFilter.process(ax);
    float filteredY = biquadFilter.process(ay);
    float filteredZ = biquadFilter.process(az);

    // 提取主振动分量
    float dominantComponent = findDominantVibrationMode(filteredX, filteredY, filteredZ);

    // 更新滤波器参数
    updateNotchParameters(dominantComponent);

    // 输出控制量
    float controlSignal = generateControlSignal(dominantComponent);
    setMotorSpeed(controlSignal);

    lastUpdateTime = millis();
  }
}

// Biquad陷波滤波器实现
class BiquadFilter {
private:
  float b0, b1, b2, a1, a2;
public:
  void setup(float centerFreq, QFactor q, FilterType type) {
    // 根据中心频率和Q值计算系数
    float alpha = sin(centerFreq * TWO_PI / SAMPLE_RATE);
    switch (type) {
      case NOTCH:
        b0 = 1.0f;
        b1 = -2.0f * cos(centerFreq * TWO_PI / SAMPLE_RATE);
        b2 = 1.0f;
        a1 = -2.0f * alpha;
        a2 = 1.0f - alpha;
        break;
      // 其他滤波器类型...
    }
  }

  float process(float input) {
    float output = b0 * input + b1 * x1 + b2 * x2 - a1 * y1 - a2 * y2;
    x2 = x1;
    x1 = input;
    y2 = y1;
    y1 = output;
    return output;
  }
};

技术要点解读：

在线参数辨识：通过递推最小二乘法实时估计振动系统模态参数
分数阶微积分应用：引入Oustaloup滤波器增强高频衰减特性
相位锁定环路：构建锁相环跟踪主振动频率变化
多物理场耦合建模：考虑热膨胀效应对刚度矩阵的影响
强化学习优化：使用Q-learning算法自动调整滤波器参数组合

3、前馈补偿+模型预测控制

#include <Ethernet.h>
#include <ModbusMaster.h>
// 工业总线通信配置
EthernetClient client;
ModbusMaster node;
struct ArmDynamicsModel {
  float massMatrix[3][3];
  float coriolisVector[3];
  float gravityVector[3];
} armModel;

void setup() {
  Ethernet.begin(macAddress);
  client.connect(serverIP, MODBUS_PORT);
  loadRoboticsToolboxModels(); // 加载机械臂动力学模型
}

void loop() {
  static uint32_t lastPredictionTime = 0;
  if (millis() - lastPredictionTime > PREDICTION_INTERVAL) {
    // 读取期望轨迹数据
    float desiredTrajectory[TRAJECTORY_POINTS];
    readDesiredTrajectoryFromPLC(desiredTrajectory);

    // 模型预测控制求解最优输入序列
    FloatMatrix optimalInput = solveMPCProblem(desiredTrajectory, currentState);

    // 前馈补偿项计算
    float feedforwardTerm = computeFeedforwardCompensation(optimalInput);

    // 复合控制输出
    float totalControlSignal = feedbackTerm + feedforwardTerm;
    sendControlCommandToDrive(totalControlSignal);

    lastPredictionTime = millis();
  }
}

// 线性时不变系统预测模型
class LTIPredictor {
private:
  FloatMatrix A, B, C, D; // 状态空间矩阵
  FloatVector currentState;
public:
  void updateState(FloatVector newState) {
    currentState = newState;
  }

  FloatVector predictNextState(FloatVector input) {
    return A * currentState + B * input;
  }
};

// 二次规划问题求解器
FloatMatrix solveQuadraticProgramming(FloatMatrix H, FloatVector f, FloatMatrix Aeq, FloatVector beq) {
  // 使用内点法求解带约束优化问题
  // ...
  return optimalSolution;
}

技术要点解读：

拉格朗日力学建模：精确描述柔性关节弹性变形带来的相位滞后
采样时间自适应调整：根据负载惯量动态改变控制周期
协方差矩阵调参：通过卡尔曼滤波实时更新过程噪声统计特性
事件触发机制：仅当振动幅值超过阈值时启动精细控制
边缘计算部署：将复杂算法卸载至FPGA加速单元执行

4、基于加速度反馈的末端振动抑制（被动阻尼控制）

#include <SimpleFOC.h>
#include <MPU6050.h>

BLDCMotor motor(7); // 驱动关节电机
MPU6050 accel;     // 加速度计（安装在末端）

float targetPos = 0; // 目标位置（弧度）
float Kp = 2.0, Ki = 0.1, Kd = 0.5; // 位置环PID
float Kv = 0.3;    // 振动抑制增益（速度前馈）

void setup() {
  Serial.begin(9600);
  motor.linkDriver(new BLDCDriver3PWM(3, 5, 6, 11));
  motor.init();
  accel.initialize();
}

void loop() {
  // 1. 读取末端加速度（用于振动检测）
  float accelX = accel.getAccelerationX();
  float accelY = accel.getAccelerationY();
  float vibrationMagnitude = sqrt(accelX*accelX + accelY*accelY);

  // 2. 位置环PID计算
  static float integral = 0, prevError = 0;
  float error = targetPos - motor.shaft_angle;
  integral += error;
  float derivative = error - prevError;
  float pidOutput = Kp * error + Ki * integral + Kd * derivative;
  prevError = error;

  // 3. 振动抑制前馈补偿（加速度反相抵消）
  float dampingOutput = -Kv * vibrationMagnitude;

  // 4. 电机控制（PID + 阻尼补偿）
  motor.move(pidOutput + dampingOutput);

  Serial.print("Vibration: "); Serial.print(vibrationMagnitude);
  Serial.print(" Output: "); Serial.println(pidOutput + dampingOutput);
  delay(10); // 100Hz控制频率
}

5、输入整形滤波器（主动振动抑制）

#include <SimpleFOC.h>

BLDCMotor motor(8); // 驱动电机
float targetPos = 0; // 目标位置
float Kp = 1.8, Kd = 0.3; // 简化PD控制（无积分项）

// 输入整形参数（针对二阶系统设计）
float A1 = 0.5, A2 = 0.5; // 脉冲幅值
float T1 = 0.1, T2 = 0.3; // 脉冲时间间隔（秒）

void setup() {
  Serial.begin(9600);
  motor.linkDriver(new BLDCDriver3PWM(4, 5, 6, 12));
  motor.init();
}

void loop() {
  static unsigned long lastStepTime = 0;
  static float shapedOutput = 0;

  // 1. 目标位置变化检测（模拟轨迹规划）
  if (abs(targetPos - motor.shaft_angle) > 0.1) {
    unsigned long now = millis();
    float dt = (now - lastStepTime) / 1000.0; // 转换为秒

    // 2. 输入整形滤波（两脉冲序列）
    if (dt < T1) {
      shapedOutput = A1 * targetPos;
    } else if (dt < T1 + T2) {
      shapedOutput = A1 * targetPos + A2 * targetPos;
    } else {
      shapedOutput = 0; // 滤波结束
      lastStepTime = now;
    }
  }

  // 3. PD控制（使用整形后的目标）
  float error = shapedOutput - motor.shaft_angle;
  float output = Kp * error - Kd * motor.shaft_velocity;

  motor.move(output);
  Serial.print("Shaped Output: "); Serial.println(shapedOutput);
  delay(10);
}

6、自适应陷波滤波器（窄带振动抑制）

#include <Arduino_FFT.h>
#include <SimpleFOC.h>

BLDCMotor motor(9);
MPU6050 accel;
ArduinoFFT<float> fft;

float targetPos = 0;
float Kp = 1.5, Kd = 0.2;
float notchFreq = 15.0; // 初始估计的振动频率（Hz）
float notchBW = 2.0;    // 陷波带宽（Hz）

void setup() {
  Serial.begin(9600);
  motor.linkDriver(new BLDCDriver3PWM(3, 5, 6, 11));
  motor.init();
  accel.initialize();
}

void loop() {
  static float buffer[256];
  static int sampleCount = 0;

  // 1. 采集振动信号（FFT分析）
  if (sampleCount < 256) {
    buffer[sampleCount++] = accel.getAccelerationX();
    delay(5); // 采样间隔（决定频率分辨率）
    return;
  }

  // 2. FFT计算主频
  fft.Compute(buffer, 256);
  float dominantFreq = fft.MajorPeakFrequency(buffer, 256, 1000); // 采样率1kHz

  // 3. 自适应陷波滤波（动态调整中心频率）
  if (abs(dominantFreq - notchFreq) > 1.0) {
    notchFreq = dominantFreq; // 更新陷波频率
  }

  // 4. 控制计算（含陷波补偿）
  float error = targetPos - motor.shaft_angle;
  float rawOutput = Kp * error - Kd * motor.shaft_velocity;

  // 简化的陷波滤波（实际需用IIR滤波器实现）
  float notchGain = 1.0 / (1 + pow(2*PI*notchFreq/notchBW, 2));
  float filteredOutput = rawOutput * notchGain;

  motor.move(filteredOutput);
  sampleCount = 0; // 重置采样

  Serial.print("Dominant Freq: "); Serial.print(dominantFreq);
  Serial.print(" Filtered Output: "); Serial.println(filteredOutput);
}

要点解读
振动监测与反馈
加速度计部署：将传感器安装在机械臂末端（案例4），直接测量振动信号。末端加速度反馈比关节扭矩反馈更有效。
FFT分析：案例6通过FFT识别振动主频，适用于周期性干扰（如电机齿槽效应）。
控制策略选择
被动阻尼（案例4）：通过加速度反相补偿，适合低频振动抑制。
主动整形（案例5）：在轨迹规划阶段修改输入信号，消除系统固有频率的激发。
自适应滤波（案例6）：动态跟踪振动频率变化，适合非线性负载工况。
执行器控制优化
FOC驱动：使用磁场定向控制（FOC）实现平滑转矩输出，减少控制引入的高频噪声。
速度前馈：案例4中通过Kv参数补偿振动速度，提升动态响应。
参数整定与稳定性
陷波滤波器设计：需平衡带宽（notchBW）与衰减深度，过窄会导致相位滞后。
输入整形时序：案例5中的脉冲间隔（T1, T2）必须与系统固有周期匹配（通过模态分析获取）。
工程实现注意事项
采样频率：FFT分析需满足奈奎斯特准则（案例6中采样率≥2×振动频率）。
实时性保障：使用硬件定时器中断替代delay()，确保控制周期稳定（如100Hz）。
安全机制：加入振动幅值超限保护（如案例4中监测vibrationMagnitude），避免系统失稳。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
