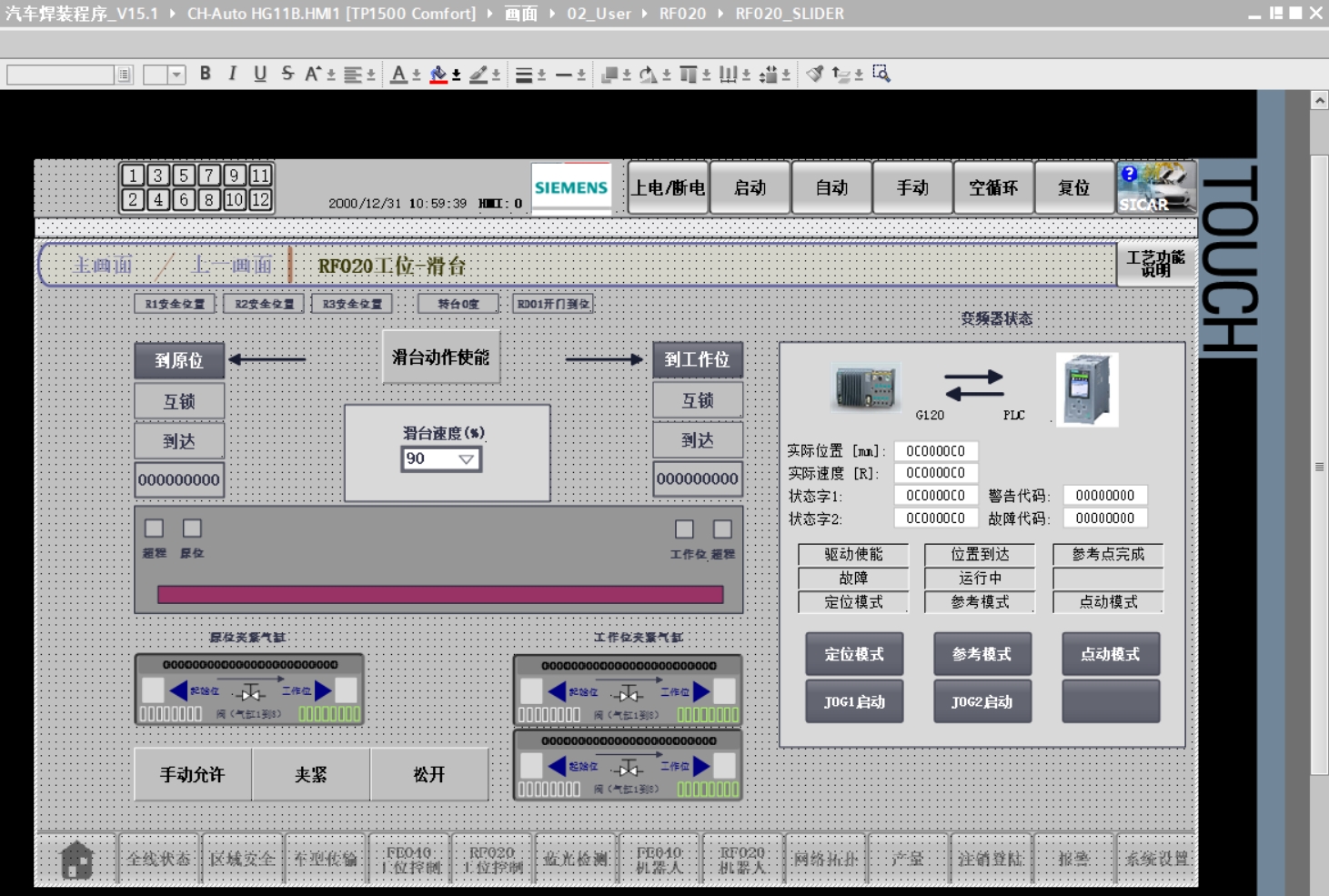

西门子PLC1500大型程序fanuc机器人焊装 包括1台 西门子1500PLC程序，2台触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图 你要的知识点都在这里

在自动化焊装领域，西门子PLC 1500搭配Fanuc机器人等一系列设备的组合堪称经典。今天就来给大家深度剖析一下这个大型程序背后的故事。

一、硬件架构与连接

（一）智能远程终端与模块通讯

本项目中，9个智能远程终端ET200SP通过Profinet连接。ET200SP作为分布式I/O系统，极大地扩展了PLC的控制范围。比如在一个实际场景中，可能一些传感器分布在较远的位置，ET200SP就能很好地采集这些信号并传输给PLC 1500。

// 在SCL中，可以这样定义与ET200SP通讯相关的变量
VAR
    ET200SP_Input : ARRAY[1..100] OF BOOL; // 假设最多100个输入信号
    ET200SP_Output : ARRAY[1..50] OF BOOL; // 假设最多50个输出信号
END_VAR

这里定义了用于接收ET200SP输入信号和发送输出信号的数组变量。

同时，15个Festo智能模块通过Profinet通讯。Festo模块常用于控制气动元件等，在焊装流程中精准控制机械动作。

（二）机器人、变频器及仪表通讯

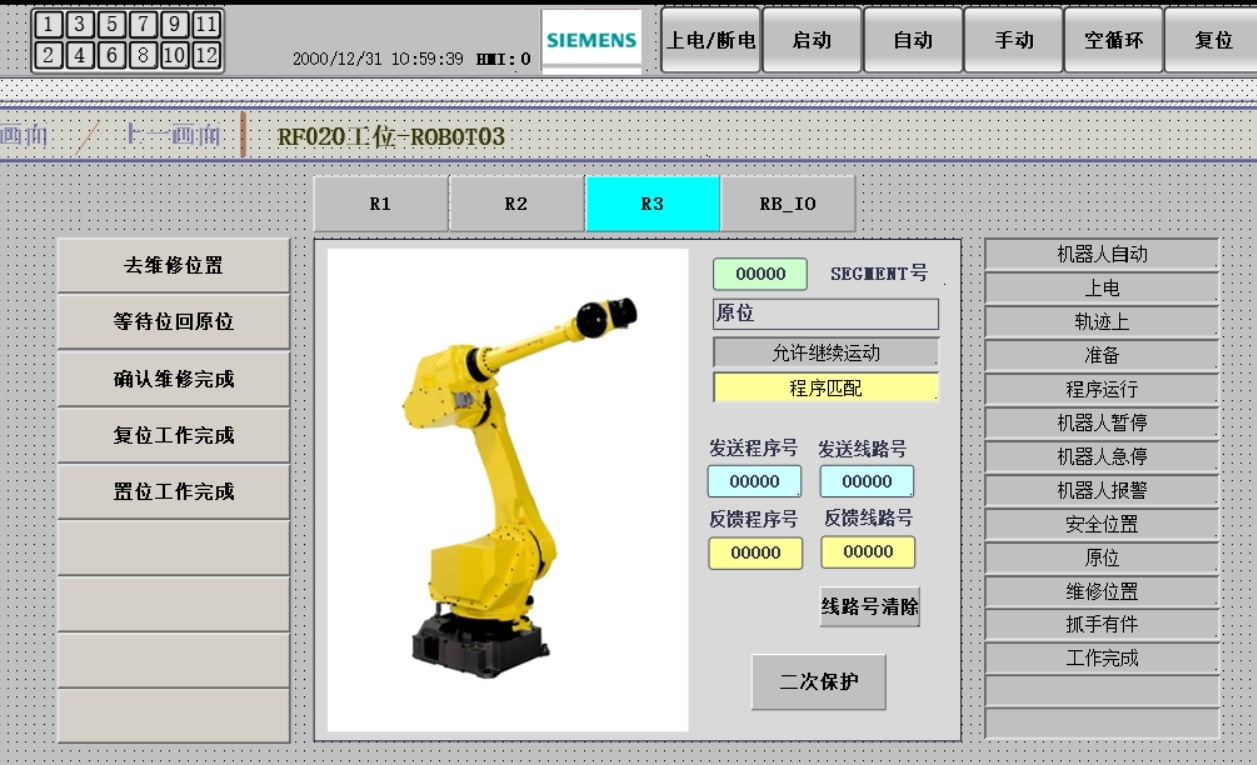

10台Fanuc发那科机器人通过Profinet通讯，它们是焊装工作的核心执行者。每台机器人都有其特定的焊接任务和轨迹。

// 定义与Fanuc机器人通讯相关变量
VAR
    Robot_Status : ARRAY[1..10] OF INT; // 记录10台机器人状态
    Robot_Command : ARRAY[1..10] OF INT; // 发送给10台机器人的命令
END_VAR

通过这些变量，可以实时监控机器人状态并发送控制命令。

3台G120变频器Profinet通讯，用于精确调节电机转速，确保设备运行的稳定性和效率。2台智能电能管理仪表PAC3200则实时监测电能数据，帮助优化能源使用。

二、程序结构与算法

（一）多种编程语言结合

程序采用了SCL算法、堆栈以及梯形图。SCL（结构化控制语言）适合复杂算法的编写。例如在计算焊接时间和频率等参数时，SCL就非常方便。

// 简单的SCL算法示例，计算焊接时间
VAR
    Welding_Time : REAL;
    Welding_Speed : REAL := 50.0; // 假设焊接速度
    Welding_Distance : REAL := 100.0; // 假设焊接距离
BEGIN
    Welding_Time := Welding_Distance / Welding_Speed;
END

这里通过简单的除法运算得出焊接时间。

堆栈则常用于处理程序中的临时数据存储和调用，在处理复杂逻辑时，能保证数据的正确处理顺序。

梯形图则直观易懂，对于一些简单的逻辑控制，如设备的启停等，使用梯形图可以快速实现。

（二）GRAPH顺控程序

项目中有4个GRAPH顺控程序。GRAPH特别适合顺序控制任务，比如焊装流程中的上料、焊接、下料等步骤。以一个简单的焊接流程为例：

[此处可简单画一个GRAPH顺控程序的流程草图，比如开始 -> 上料 -> 焊接准备 -> 焊接 -> 下料 -> 结束]

在GRAPH中，可以清晰地定义每个步骤的执行条件和动作，使得整个焊装流程有条不紊地进行。

三、特殊模块与系统通讯

（一）图尔克RFID总线模组通讯

图尔克RFID总线模组用于追踪工件信息。在焊装过程中，不同的工件可能需要不同的焊接参数，通过RFID模组读取工件信息后，PLC 1500就能快速调整相应的参数。

// 定义读取RFID信息变量
VAR
    RFID_Data : STRING[50];
BEGIN
    // 假设这里有读取RFID数据的功能块调用
    CALL Read_RFID(Result := RFID_Data);
END

（二）与MES系统及安全模块通讯

项目还涉及与MES系统通讯，MES系统可以实时监控整个生产过程，实现生产数据的统计、分析和管理。同时，西门子安全模块确保整个系统在安全的状态下运行，防止意外事故发生。

综上所述，这个西门子PLC 1500大型程序在焊装项目中通过合理的硬件架构、多样的编程方式以及与各类系统和模块的通讯，实现了高效、稳定且安全的自动化生产。
