传统数据中心带外管理网络部署繁琐，需运维人员逐台登录设备配置IP与VLAN，耗时长且难以统一维护。星融元基于SONiC交换机推出的零配置上线方案，正推动运维模式向自动化、智能化转型。

该方案允许设备上电即联网，自动获取预规划地址与配置，并基于物理连接位置实现IP与设备绑定，极大简化了开局与扩容流程。运维人员无需再手动维护地址表，通过Option 82信息即可快速定位设备，提升了故障排查效率。双DHCP服务器冗余机制也增强了管理网络的可靠性，确保在设备或链路异常时管理通道不中断，真正实现了“无人值守”式运维。

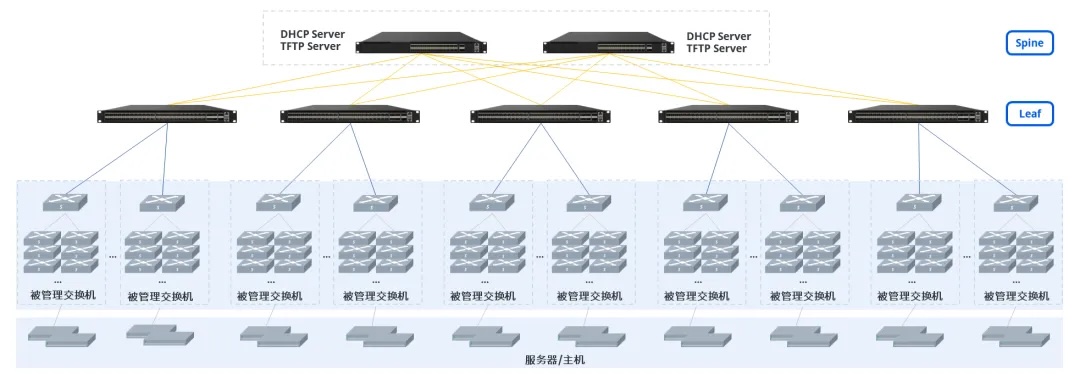

数据中心带外管理网架构

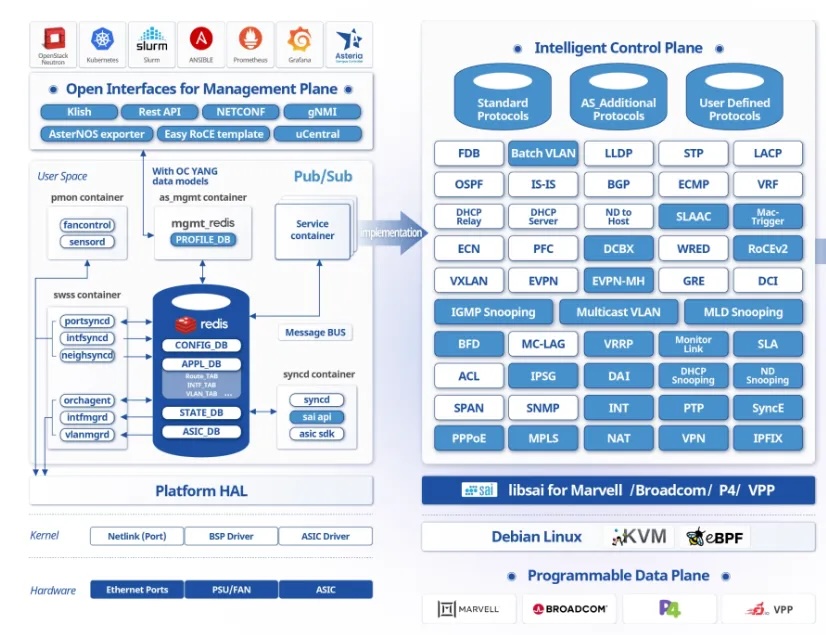

基于SONiC的开放网络操作系统AsterNOS的方案核心在于，将管理意图（规划）预先部署在中心化的策略服务器中，而非每台设备上。其自动上线流程从根本上改变了运维人员的工作模式。

• 交换机自动上线并分配到不同 VLAN 用于标识和区分

• 终端主机根据DHCP请求包 option 携带的主机位置自动获取到预先规划的IP地址，完成上线（比如按照设备物理安装和连接位置按序分配，后续管理时可轻松定位）

• 双活DHCP服务器，高可靠设计保障业务

数据中心管理网的零配置上线方案

本例所用到的设备为：

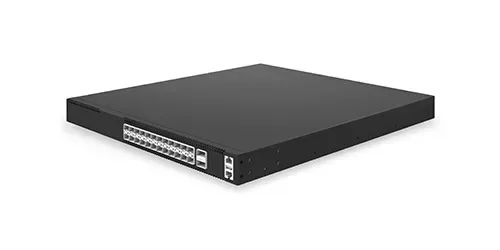

• CX202P-24Y-M，2x100GE + 24x25GE QSFP28，作为管理网的Spine /核心交换机，运行TFTP server 和 DHCP server，支持 DHCP option82/66/671；

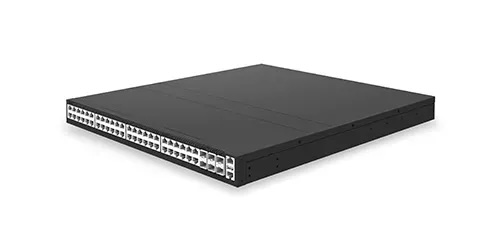

• CX206Y-48GT-M，6x10GE+48x1GE RJ45，作为管理网的 Leaf/接入交换机，下连各类被管理设备；

• 以上交换机均搭载基于SONiC的 AsterNOS 网络操作系统，容器化架构，支持完备的数据中心/云化园区网络特性。

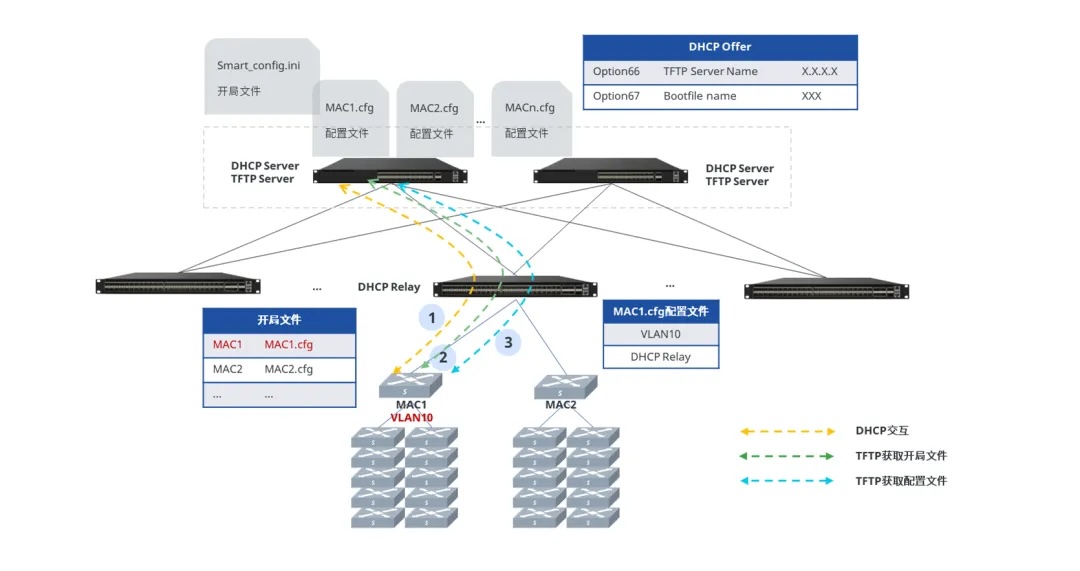

网络设备零配置上线

1. 被管理交换机通过发起DHCP请求获取IP地址、配置文件所在的TFTP服务器地址和开局文件名称

2. 被管理交换机根据 DHCP 服务器给出的地址与TFTP Server 建立联系，获取开局文件（Smart_config.ini）并解析，开局文件中包含与此设备MAC匹配的唯一配置文件名称(MACn.cfg)

3. 被管理交换机根据解析出的配置文件名称再次向TFTP Server 获取对应的配置文件并应用

配置文件为每台交换机分配了 VLAN，并配置好 DHCP Relay使其下接入的终端也能顺利通过 DHCP 过程获取到 IP 地址。

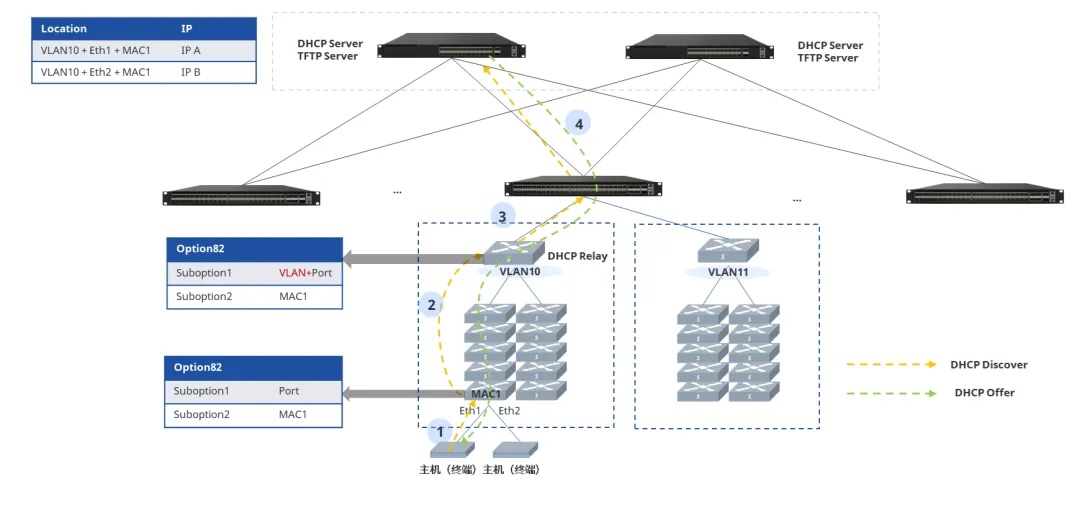

终端主机/服务器的零配置上线

终端设备（服务器或其他主机）接入网络后，通过以下流程获得地址：

• 步骤1：终端发起DHCP Discovery广播请求。

• 步骤2：接入交换机（Leaf）在转发请求时，在报文Option 82字段中插入自身MAC地址、终端所连端口号及VLAN ID，形成唯一的“位置指纹”。

• 步骤3：Spine上的DHCP Server解析Option 82信息，从预定义的地址池中匹配并分配一个与该物理位置绑定的固定IP地址。

• 步骤4：终端获得IP，实现即插即用上线。此机制确保了IP地址的可追溯性，便于运维定位

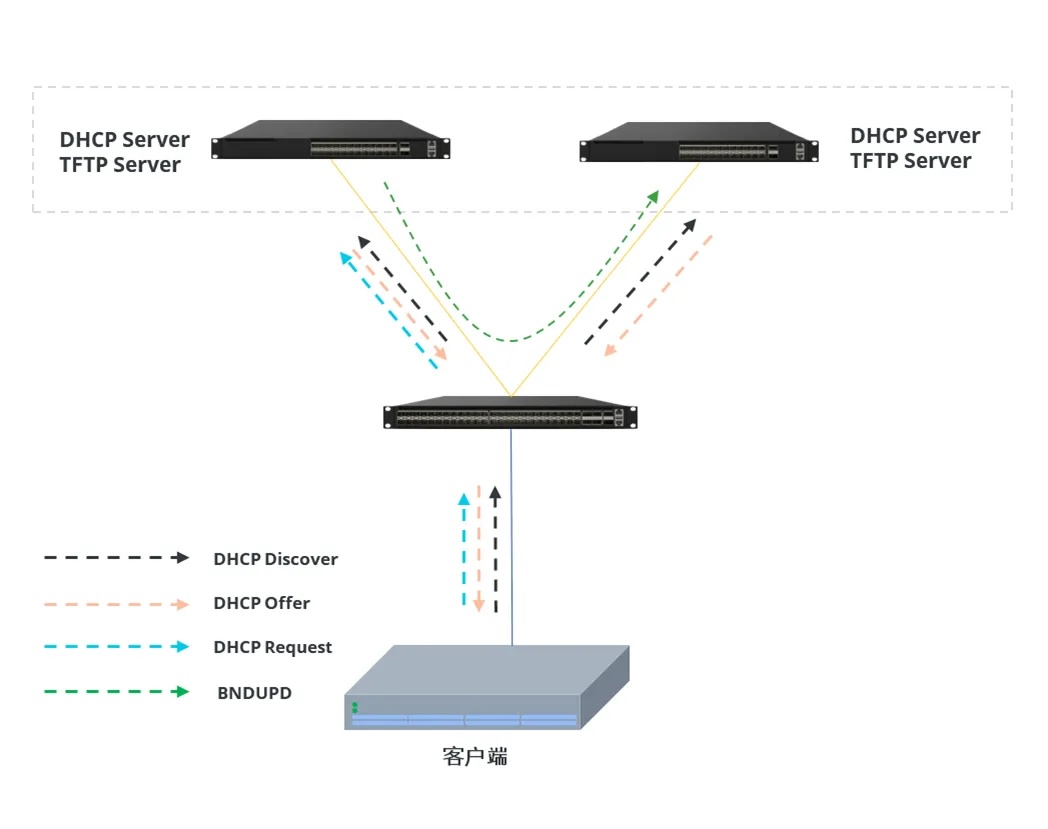

DHCP server 的高可靠设计

上述方案中，管理交换机和上行链路之外，DHCP server 也支持双活部署以提升业务可靠性：两台Spine交换机上都分别运行了DHCP服务器，并进行地址分配等相关信息的同步，当其中一台服务器出现故障，另一台服务器将继续从地址池中续订租约

正常情况下：两台DHCP服务器均收到DHCP请求，并向客户端发送IP地址，客户端挑选一条回复，收到回复的服务器并向对端设备同步地址信息，客户端到达任一个服务器均可以续租。

若某台DHCP服务器出现故障：客户端获取地址时由当前存活的DHCP服务器响应请求，根据客户端信息和地址池状态分配地址，交互完成后，本地更新租约信息，客户端的续租请求仅向存活服务器发起。
