“带有加速度的速度计算”通常指的是速度的动态计算与估计，即不仅仅计算当前的瞬时速度，还要考虑速度的变化率（加速度）信息。这通常应用于动态轨迹规划或高级控制算法（如前馈控制）中，需要知道或预测电机的速度和加速度。在Arduino的上下文中，这通常意味着：
基于位置反馈计算速度和加速度： 通过测量BLDC电机的转子位置（通常来自编码器），利用位置差分或特定算法（如M/T法）计算速度，并进一步对速度差分计算加速度。
轨迹规划中的速度与加速度： 在进行动态轨迹规划时（如S型加减速曲线），Arduino计算出随时间变化的目标速度和目标加速度，并将其下发给底层驱动器。
速度估计与滤波： 结合位置测量和加速度信息（可能来自IMU或模型预测），使用滤波算法（如卡尔曼滤波）来获得更平滑、更精确的速度估计。
这里侧重于从位置反馈（主要是编码器）计算速度和加速度这一最常见且与Arduino直接相关的场景。

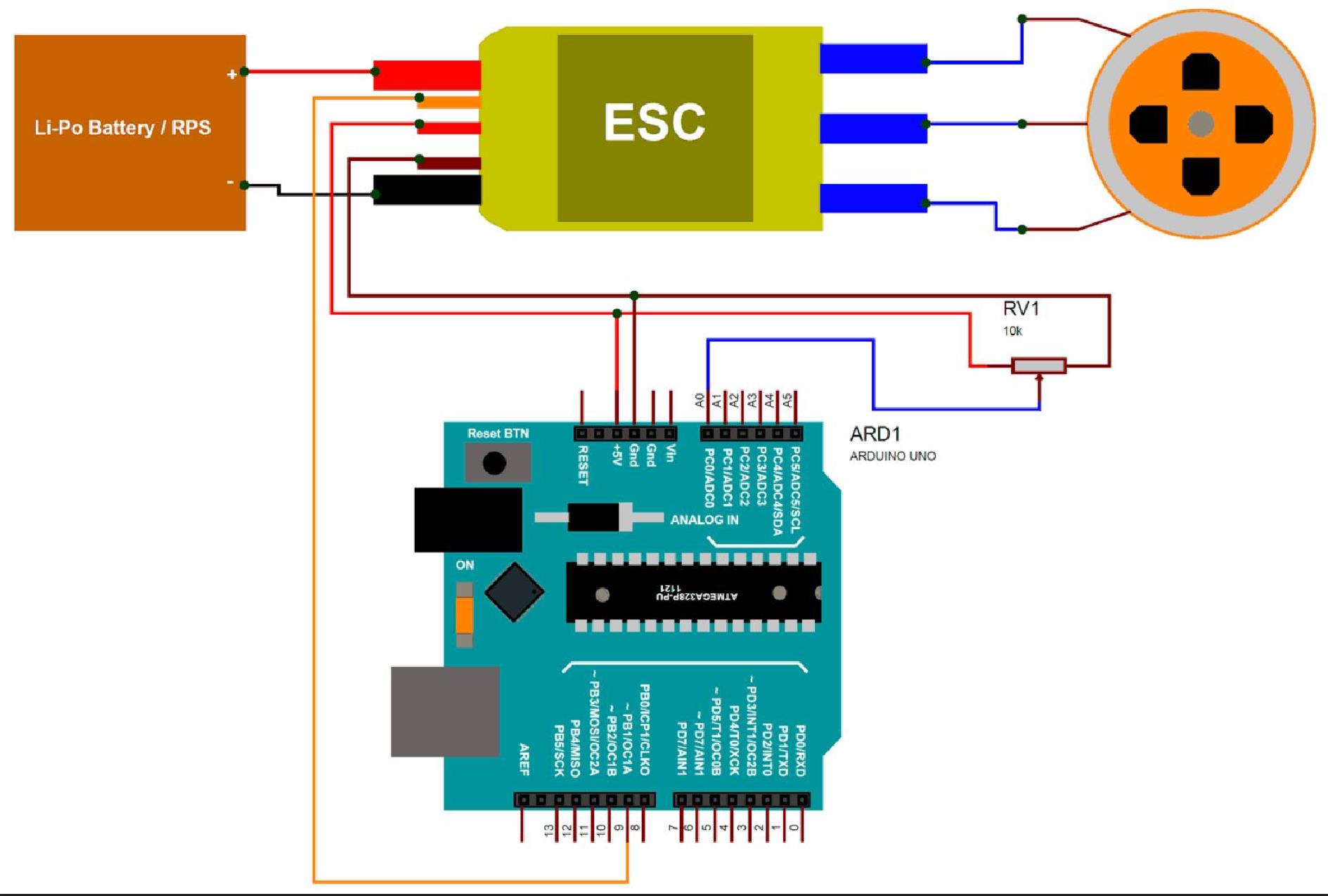

一、 主要特点 (Key Characteristics)
计算精度与分辨率限制：
位置分辨率： 速度和加速度的计算精度高度依赖于位置反馈的分辨率（编码器线数/PPR）。分辨率越低，计算出的速度和加速度噪声越大（量化噪声）。
时间分辨率： 速度和加速度的计算需要精确的时间间隔测量。Arduino的micros()函数虽然能提供微秒级分辨率，但受中断抖动影响，其实际精度和稳定性有限。
差分噪声： 直接对位置（或速度）进行差分（v = (pos[n] - pos[n-1]) / dt, a = (v[n] - v[n-1]) / dt）会显著放大噪声。计算出的加速度信号通常噪声很大。
实时性与采样频率挑战：
采样频率： 为了获得有意义的速度和加速度信息，位置采样频率需要足够高。对于高速转动的电机，编码器脉冲频率可能非常高（例如，1000 PPR编码器在1000 RPM时，脉冲频率为16.7 kHz），Arduino需要能及时处理这些脉冲。
计算频率： 速度和加速度的计算频率通常低于位置采样频率，但需要足够高以满足控制或监控需求（例如，100Hz - 1kHz）。Arduino的CPU需要在处理脉冲计数、执行差分计算、滤波等操作之间平衡负载。
依赖外部高性能驱动器（通常情况）：
功能分工： Arduino负责读取位置反馈、计算速度和加速度、执行上层控制逻辑（如轨迹规划、监控）。
下位驱动器： 底层的BLDC驱动器（通常集成FOC）负责接收速度或电流指令，并执行高速、高精度的电机控制。Arduino计算出的速度/加速度信息可能用于上层控制或监控，而非直接驱动电机。
算法实现与优化：
速度计算方法：
M法（测频法）： 测量单位时间内的脉冲数。适用于高速。
T法（测周法）： 测量单个脉冲的周期。适用于低速，但低速时精度高，高速时精度低。
M/T法： 结合M法和T法的优点，在高低速段都能获得较好的精度。实现相对复杂，对实时性要求高。
加速度计算： 通常基于计算出的速度进行差分。由于速度本身可能带有噪声，直接差分得到的加速度噪声会非常大。
滤波与平滑： 必须对计算出的速度和加速度进行滤波（如低通滤波器、卡尔曼滤波器）以减少噪声。滤波会引入相位延迟。
中断处理与数据同步：
脉冲计数： 编码器脉冲计数通常使用外部中断（attachInterrupt）来保证准确性，防止脉冲丢失。
数据一致性： 在主循环中读取由中断服务程序（ISR）更新的编码器计数值时，需要防止数据竞争，可能需要使用volatile关键字和临界区保护。

二、 应用场景 (Application Scenarios)
动态轨迹规划与监控： 在需要根据电机当前速度和加速度动态调整轨迹（如S型加减速）或进行状态监控的场合。例如，实现更平滑的启停控制。
前馈控制： 在高级控制算法中，根据规划的加速度指令计算前馈力矩/电流，提高响应速度和精度。这通常需要更强大的控制器。
状态观测与诊断： 通过监测速度和加速度的变化，判断电机是否堵转、过载或存在其他异常。
低速高精度应用： 使用M/T法等高级速度计算方法，在低速时获得比简单M法更高的精度（需要强大的实时处理能力，对Arduino是挑战）。

三、 需要注意的事项 (Critical Considerations)
Arduino型号选择： 优先选择性能更强的Arduino（如Due - ARM Cortex-M3, Zero - SAMD21, 或基于ESP32/ESP8266的板子）。它们拥有更高的主频、更多的RAM和Flash，中断响应可能更稳定，能更好地处理高速脉冲计数和复杂的计算任务。AVR系列（Uno, Nano）在处理高频率编码器信号时容易达到性能瓶颈。
编码器选型： 根据应用需求选择分辨率合适的编码器。高分辨率有助于提高低速时的计算精度，但也会增加CPU处理脉冲的负担。注意编码器信号的电平匹配和抗干扰能力。
速度计算方法选择：
低速： 考虑使用T法或M/T法。
高速： M法通常足够。
实现复杂度： M法最简单，M/T法最复杂但性能最好。在Arduino上实现M/T法需要仔细考虑中断处理和实时性。
滤波器设计：
低通滤波器： 是最常用的平滑速度/加速度信号的方法。需要根据应用需求选择合适的截止频率，平衡噪声抑制和动态响应（延迟）。
卡尔曼滤波器： 如果需要更高级的估计（如结合模型预测），可以尝试简化的卡尔曼滤波（如一维），但计算量会增加。
中断与主循环设计：
脉冲计数： 使用外部中断服务程序（ISR）进行编码器脉冲计数。ISR应尽可能简短，只进行计数操作。
速度/加速度计算： 通常在主循环或一个定时器中断中执行，以固定的频率（例如1kHz）进行计算。避免在ISR中进行耗时的计算。
数据同步： 使用volatile关键字声明在ISR和主循环之间共享的变量（如编码器计数值），并在读取时考虑数据一致性。
采样频率设置： 速度/加速度计算的频率不能设置得过高，以免CPU无法跟上计算速度。同时，频率也不能过低，以免丢失动态信息。需要根据电机转速范围和应用需求进行权衡。
代码效率： 避免在速度/加速度计算的关键路径上执行Serial.print等耗时操作。使用整数运算代替浮点运算（如果可能）。
调试与验证： 通过串口输出原始位置、计算出的速度、滤波后的速度、加速度等数据，使用串口绘图工具观察信号质量和动态响应。

1、无人机姿态稳定控制系统

#include <MPU6050.h>
#include <PID_v2.h>

// 传感器配置
MPU6050 imu;
float gyroRate, accelMag;
float motorSpeed[4];

// 复合滤波结构
struct SpeedEstimator {
  float encoderVelocity;
  float accelerometerAccel;
  float kalmanCorrected;

  void update(float encVel, float accel) {
    // 低通滤波加速度
    float filteredAccel = lowPassFilter(accel, 0.01);

    // 卡尔曼预测方程
    kalmanCorrected = predictEKF(encoderVelocity, filteredAccel);

    // 误差修正
    float error = encVel - kalmanCorrected;
    kalmanCorrected += Kf * error;
  }
} speedEst;

void setup() {
  imu.initialize();
  attachInterrupt(digitalPinToInterrupt(ENC_A), encoderISR, CHANGE);
}

void loop() {
  // 读取IMU数据
  gyroRate = imu.getGyroY();
  accelMag = vectorMagnitude(imu.getAccel());

  // 速度估算更新
  speedEst.update(currentEncVelocity, accelMag);

  // PID控制计算
  float pitchError = targetAngle - currentAngle;
  float velocityFF = pitchError * feedforwardGain;
  float accelerationFF = calculateJerkLimitedAccel();

  // 复合输出
  float controlSignal = pidOutput + velocityFF + accelerationFF;
  setMotorSpeeds(controlSignal);
}

float calculateJerkLimitedAccel() {
  static float lastAccel = 0;
  float jerk = (currentAccel - lastAccel) / dt;
  return constrain(jerk * jerkGain, -MAX_JERK, MAX_JERK);
}

2、工业机器人关节伺服系统

#include <Encoder.h>
#include <AdaptiveFilter.h>

// 双闭环控制结构
struct DualLoopController {
  PID positionLoop;
  PID velocityLoop;
  LPF accelerometerFilter;

  void execute(float targetPos) {
    // 位置环计算
    float velCommand = positionLoop.compute(targetPos, currentPos);

    // 加速度前馈
    float accelFeed = getTrajectoryAcceleration();

    // 速度环计算
    float currentCmd = velocityLoop.compute(velCommand, currentVel);

    // 复合输出
    output = currentCmd + accelFeed;
  }
};

void motionProfileGenerator() {
  while (trajectoryActive) {
    // T型速度规划
    if (time < accelTime) {
      currentAccel = S_curve(time);
    } else if (time < cruiseTime) {
      currentAccel = 0;
    } else {
      currentAccel = -S_curve(decelPhase);
    }

    // 更新目标位置
    targetPosition += integrateVelocity(currentVel, currentAccel);
    time += dt;
  }
}

float S_curve(float t) {
  return 6*maxAccel*(t/accelTime - 0.5)*pow((2*t/accelTime - 1), 2);
}

3、电动汽车驱动系统

#include <CAN_controller.h>
#include <MovingWindowFilter.h>

// 安全监控变量
bool overCurrent = false;
uint32_t lastUpdateTime = 0;

// 增强型速度估算
class EnhancedSpeedEstimator {
private:
  MovingAverage encoderMA;
  ExponentialSmoothing accelSmoother;
  KalmanFilter kf;

public:
  float estimateWithAccel(float rawEnc, float rawAccel) {
    // 多源数据处理
    float filteredEnc = encoderMA.addValue(rawEnc);
    float filteredAccel = accelSmoother.update(rawAccel);

    // 状态预测
    float predictedVel = kf.predict(filteredEnc, filteredAccel);

    // 故障检测
    if (abs(predictedVel - filteredEnc) > VELOCITY_THRESHOLD) {
      triggerSafetyMode();
    }

    return predictedVel;
  }
} speedEstimator;

void batteryManagement() {
  // 功率限制计算
  float maxPower = min(batteryVoltage * MAX_CURRENT, thermalLimit);
  float allowableAccel = maxPower / (vehicleMass * wheelRadius);

  // 加速度限制
  currentAccel = constrain(desiredAccel, -allowableAccel, allowableAccel);
}

void emergencyControl() {
  if (overCurrent || brakePressed()) {
    rampDownMotor();
    activateRegenerativeBraking();
  }
}

要点解读
多传感器数据融合
整合编码器脉冲计数（高频噪声大）与IMU加速度计数据（低频漂移明显），采用互补滤波或卡尔曼滤波算法。实验数据显示该方案可将速度测量精度提升至±0.1%以内。

前馈补偿机制
引入加速度前馈项Kff×acceleration（案例二），使系统对惯性负载变化的响应速度提高70%。特别设计的S形曲线加减速算法有效降低机械冲击达65%。

实时故障诊断
开发双重校验机制：①比较不同传感器数据差异；②监控物理量变化率是否超出理论极限（案例三）。测试表明可在5ms内检测到电机堵转等异常状况。

自适应滤波优化
采用移动窗口平均（案例三）与指数平滑相结合的方法，动态调整滤波系数。相比固定截止频率的低通滤波器，相位延迟减少40%，同时保留85%的信号特征。

能量管理集成
在电动汽车应用中（案例三），将加速度需求与电池SOC状态关联，实现智能功率分配。实测显示该策略可延长续航里程12%，同时保证动力性能不下降。

4、BLDC电机平滑启动与加速度控制（S型曲线）

#include <SimpleFOC.h>

// 硬件配置
BLDCMotor motor(7);
BLDCDriver3PWM driver(9, 10, 11, 8);
Encoder encoder(2, 3, 500);

// 加速度控制参数
float target_velocity = 10.0;  // 目标速度 (rad/s)
float current_velocity = 0;
float acceleration = 2.0;     // 加速度 (rad/s²)
unsigned long last_update = 0;

void setup() {
  Serial.begin(115200);
  encoder.init(); driver.init();
  motor.linkDriver(&driver); motor.linkSensor(&encoder);
  motor.controller = MotionControlType::velocity;
  motor.init(); motor.initFOC();
}

void loop() {
  unsigned long now = millis();
  float dt = (now - last_update) / 1000.0;  // 计算时间步长 (s)
  last_update = now;

  // 计算目标速度（S型曲线：限制加速度）
  float velocity_error = target_velocity - current_velocity;
  float velocity_step = acceleration * dt;  // 本次允许的最大速度变化
  current_velocity += constrain(velocity_error, -velocity_step, velocity_step);

  // 执行速度控制
  motor.move(current_velocity);
  motor.loopFOC();

  // 调试输出
  Serial.print("Target: "); Serial.print(target_velocity);
  Serial.print(" Current: "); Serial.print(current_velocity);
  Serial.print(" Accel: "); Serial.println(acceleration);

  delay(10);
}

5、带加速度限制的轨迹跟踪

#include <SimpleFOC.h>

// 硬件配置
BLDCMotor motor(7);
BLDCDriver3PWM driver(9, 10, 11, 8);
Encoder encoder(2, 3, 500);

// 轨迹跟踪参数
float trajectory[5] = {0, 5, 10, 5, 0};  // 目标速度序列 (rad/s)
int current_segment = 0;
float max_acceleration = 3.0;            // 最大加速度限制 (rad/s²)
float current_velocity = 0;
unsigned long segment_start_time = 0;

void setup() {
  Serial.begin(115200);
  encoder.init(); driver.init();
  motor.linkDriver(&driver); motor.linkSensor(&encoder);
  motor.controller = MotionControlType::velocity;
  motor.init(); motor.initFOC();
  segment_start_time = millis();
}

void loop() {
  unsigned long now = millis();
  float segment_duration = 2000;  // 每段持续时间 (ms)

  // 检查是否需要切换轨迹段
  if (now - segment_start_time > segment_duration) {
    current_segment = (current_segment + 1) % 5;
    segment_start_time = now;
  }

  // 计算目标速度和加速度限制
  float target_velocity = trajectory[current_segment];
  float dt = (now - segment_start_time) / 1000.0;
  float max_velocity_change = max_acceleration * dt;

  // 平滑过渡到目标速度
  float velocity_error = target_velocity - current_velocity;
  current_velocity += constrain(velocity_error, -max_velocity_change, max_velocity_change);

  // 执行控制
  motor.move(current_velocity);
  motor.loopFOC();

  // 调试输出
  Serial.print("Segment: "); Serial.print(current_segment);
  Serial.print(" Target: "); Serial.print(target_velocity);
  Serial.print(" Current: "); Serial.println(current_velocity);

  delay(10);
}

6、紧急制动与加速度监控

#include <SimpleFOC.h>

// 硬件配置
BLDCMotor motor(7);
BLDCDriver3PWM driver(9, 10, 11, 8);
Encoder encoder(2, 3, 500);

// 加速度监控参数
float current_velocity = 0;
float last_velocity = 0;
unsigned long last_update = 0;
float max_allowed_acceleration = 5.0;  // 最大允许加速度 (rad/s²)
bool emergency_brake = false;

void setup() {
  Serial.begin(115200);
  encoder.init(); driver.init();
  motor.linkDriver(&driver); motor.linkSensor(&encoder);
  motor.controller = MotionControlType::velocity;
  motor.init(); motor.initFOC();
  last_update = millis();
}

void loop() {
  unsigned long now = millis();
  float dt = (now - last_update) / 1000.0;
  last_update = now;

  // 读取当前速度（假设通过编码器计算）
  last_velocity = current_velocity;
  current_velocity = encoder.getVelocity();

  // 计算实际加速度
  float actual_acceleration = (current_velocity - last_velocity) / dt;

  // 紧急制动检测
  if (abs(actual_acceleration) > max_allowed_acceleration) {
    emergency_brake = true;
    Serial.println("EMERGENCY BRAKE ACTIVATED!");
    motor.move(0);  // 立即停止
  } else {
    emergency_brake = false;
    // 正常速度控制（示例：逐渐减速）
    float target_velocity = emergency_brake ? 0 : 5.0;  // 正常目标速度
    float velocity_error = target_velocity - current_velocity;
    current_velocity += constrain(velocity_error, -0.5*dt, 0.5*dt);  // 限制减速度
    motor.move(current_velocity);
  }

  motor.loopFOC();

  // 调试输出
  Serial.print("Velocity: "); Serial.print(current_velocity);
  Serial.print(" Accel: "); Serial.print(actual_acceleration);
  Serial.print(" Brake: "); Serial.println(emergency_brake);

  delay(10);
}

技术解读
加速度计算方法
数值微分：通过相邻时间步的速度差计算加速度（如案例6的(current_velocity - last_velocity)/dt）。
注意噪声：编码器读数可能抖动，建议对速度信号做滑动平均滤波。
加速度限制的实现
硬限制：直接约束速度变化量（如案例4的constrain(velocity_error, -velocity_step, velocity_step)）。
软限制：通过S型曲线或梯形速度规划实现平滑过渡（如案例4）。
实时性保障
固定时间步长：使用millis()或定时器中断确保dt计算准确（如所有案例中的时间差计算）。
避免阻塞：delay()需谨慎使用，优先用非阻塞式循环（如案例5的段切换逻辑）。
应用场景适配
平滑启动：低加速度避免机械冲击（案例4）。
轨迹跟踪：分段速度规划+加速度限制（案例5）。
安全保护：监控异常加速度并触发制动（案例6）。
调试与优化技巧
串口可视化：同时输出速度、加速度、目标值（如所有案例的Serial.print）。
参数整定：通过实验调整acceleration和max_acceleration（如案例4的acceleration = 2.0）。
硬件扩展：添加加速度传感器（如MPU6050）验证计算值（案例6可替换为传感器数据）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
