搭建 PXE 批量装机环境时，交换机的 VLAN 端口配置是最容易踩坑的环节 —— 多数 PXE 装机失败（客户端获取 IP 超时、引导文件下载失败、安装源访问不通），本质都是 Access/Trunk 口配置错误、PVID 不匹配、Tag 标签处理异常导致的。

本文用「办公楼」通俗比喻吃透交换机端口核心概念，再结合 PXE 批量装机的真实场景，讲解单 / 多交换机组网下的配置实操、故障排查与最佳实践，做到概念理解 + 落地配置双重掌握。

一、前置基础：先吃透 VLAN/Access/Trunk/PVID 核心概念

在配置 PXE 装机的交换机之前，必须先理解这 4 个核心概念，告别死记硬背，用「人话 + 比喻」一次性搞懂。

✅ 核心基础：VLAN 是什么？

物理局域网：所有连接在同一台交换机上的设备，默认都在同一个 「公共聊天室」（广播域），所有设备能互相通信，广播风暴、数据安全都无法保障。虚拟局域网（VLAN）：通过技术手段，将一台物理交换机逻辑上拆分成多台虚拟交换机 ，每个 VLAN 是独立的「专属聊天室」，不同 VLAN 的设备默认无法直接通信，实现隔离与安全管控。

💡 通俗比喻：把一台交换机想象成一栋办公楼，VLAN 就是楼里不同的部门（销售部 VLAN10、技术部 VLAN20、PXE 装机专用 VLAN30），各部门独立办公、互不干扰，跨部门沟通需要专门的「通道」。

✅ 核心端口 1：Access 口 → 「部门专属门」（PXE 装机接终端的核心口）

核心定义

Access 口是交换机面向终端设备的专属端口，是 PXE 装机中客户端（裸机）、DHCP/TFTP/HTTP 服务器接入交换机的核心端口，也是最基础的端口类型。

连接对象

✅ PXE 装机客户端（裸机、待装机服务器 / 虚拟机）✅ 服务器（DHCP 服务器、TFTP 服务器、HTTP 服务器）✅ 普通终端（电脑、打印机、IP 电话）

工作方式（核心，PXE 装机必懂）

1. 一个端口只能归属 1 个 VLAN：专属门只允许对应部门的人进出，比如划入 VLAN30 的 Access 口，仅能承载 PXE 装机的流量；
2. 进门发工牌：终端发送的无 Tag 标签数据包（如 PXE 客户端的 DHCP 请求包）进入 Access 口时，交换机会自动给数据包贴上该端口 VLAN 的 Tag 标签；
3. 出门收工牌：交换机内部的带 Tag 数据包，从 Access 口发给终端时，会自动撕掉 Tag 标签，终端设备无法识别标签，仅能接收无标签数据。

配置示例（通用命令，适配华为 / 华三 / 锐捷，思科语法文末附）

# 配置G0/1端口为Access模式，划入PXE装机专用VLAN 30
interface GigabitEthernet 0/1
 port link-type access
 port default vlan 30

一句话记忆

一人一岗、专属通道，进门发牌，出门收牌

✅ 核心端口 2：Trunk 口 → 「中央电梯 / 楼梯间」（多交换机 PXE 组网核心口）

核心定义

Trunk 口是交换机面向网络设备的公共端口，是多交换机级联组网的必备端口，也是 PXE 装机跨交换机部署时的核心配置 —— 没有 Trunk 口，不同交换机的 PXE 客户端无法互通、无法获取统一的 DHCP 地址。

连接对象

✅ 交换机与交换机之间的级联端口✅ 交换机与路由器 / 三层交换机的互联端口

工作方式（核心，多交换机 PXE 必懂）

1. 多部门共用通道：一个 Trunk 口可承载多个 VLAN 的流量（比如同时允许 PXE 的 VLAN30、业务的 VLAN10/20）；
2. 认牌不认人，保留工牌：带 Tag 标签的数据包通过 Trunk 口时，标签会被完整保留，确保跨交换机后 VLAN 身份不丢失；
3. 原生 VLAN 特殊待遇：对端口配置的「原生 VLAN（Native VLAN）」，数据包出 Trunk 口时会撕掉标签，入 Trunk 口时无标签包会被打上原生 VLAN 的 Tag。

配置示例（PXE 组网核心配置）

# 配置G0/24为Trunk口，允许PXE的VLAN30+业务VLAN10/20通过，原生VLAN设为99（避坑）
interface GigabitEthernet 0/24
 port link-type trunk
 port trunk pvid vlan 99
 port trunk permit vlan 10 20 30

一句话记忆

公共通道、多 VLAN 通行，带牌放行，原生 VLAN 免牌

✅ Access 口 vs Trunk 口 核心对比（PXE 装机必查）

特性	Access 口（部门专属门）	Trunk 口（中央电梯）	PXE 装机适用场景
连接对象	终端设备（PXE 客户端、服务器）	网络设备（交换机、路由器）	-
支持 VLAN 数量	仅 1 个	多个（可手动限制）	单交换机用 Access，多交换机用 Trunk
Tag 标签处理	入端口加标签，出端口剥标签	保留标签，原生 VLAN 剥标签	-
核心作用	终端接入、VLAN 隔离	跨设备 VLAN 流量透传	多交换机级联 PXE 的核心

✅ 深入理解：PVID 和 Tag（PXE 装机排障的关键）

这两个概念是解决 PXE 网络故障的底层核心，90% 的 PXE 流量不通问题，都能从 Tag/PVID 上找到原因。

Tag → 数据包的「部门工牌」

✅ 定义：数据包在交换机内部流通时携带的VLAN 身份标识，明确标记数据包属于哪个 VLAN，是交换机识别数据包归属的核心依据；✅ 分类：带 Tag 包（交换机内部流通，有明确 VLAN 标识）、无 Tag 包（终端发送，无 VLAN 标识）；✅ PXE 关联：PXE 客户端发送的 DHCP 请求、TFTP 下载请求，都是无 Tag 包，必须经过交换机的「打标」才能正常流转。

PVID → 端口的「默认工位表」

✅ 全称：Port VLAN ID（端口默认 VLAN ID）；✅ 核心职责：专门处理无 Tag 标签的数据包，是交换机给终端数据包「打标」的依据；✅ 工作规则（PXE 装机必须吃透）：

1. 数据包入端口：无 Tag 包 → 按端口 PVID 打上对应 VLAN 标签；有 Tag 包 → 直接识别标签，无视 PVID；

2. 数据包出端口

   ：若数据包 VLAN 与端口 PVID 一致 → 剥掉 Tag（无标签发出）；不一致 → 保留 Tag 发出。

   ✅ 通俗比喻：PVID 是「门卫的默认登记本」，没带工牌的人（无 Tag 包），默认登记到指定部门（PVID 对应的 VLAN）。

记忆口诀

概念	比喻	核心职责	记忆口诀
Tag	部门工牌	标识数据包的 VLAN 归属	内部流通，凭牌通行
PVID	默认登记本	给无 Tag 包分配默认 VLAN	没牌的，按我这个来分

✅ 高级重点：Trunk 口的 PVID（原生 VLAN）配置

Trunk 口的 PVID 也叫原生 VLAN（Native VLAN），是 PXE 多交换机组网的最高频坑点，配置规则必须严格遵守。

典型配置（PXE 组网推荐）

interface GigabitEthernet 0/24
 port link-type trunk
 port trunk pvid vlan 99  # 配置原生VLAN为99（避开默认VLAN1）
 port trunk permit vlan 30  # 仅放行PXE装机的VLAN30

工作逻辑（PXE 流量视角）

1. 无 Tag 数据包进入该 Trunk 口 → 自动打上 VLAN99 的 Tag；
2. 带 Tag 数据包进入该 Trunk 口 → 保留原标签，正常转发；
3. VLAN99 的数据包从该 Trunk 口发出 → 撕掉 Tag，以无 Tag 形式发送；
4. 其他 VLAN（如 VLAN30）的数据包发出 → 保留 Tag，正常透传。

⚠️ PXE 装机致命警告：两端 Trunk 口 PVID 必须一致！

若交换机 A 的 Trunk 口 PVID=99，交换机 B 的同链路 Trunk 口 PVID=1，会导致：✅ 交换机 A 发送的 VLAN99 无 Tag 包 → 交换机 B 接收后，按自身 PVID=1 打上 VLAN1 标签；✅ 最终结果：PXE 客户端的 DHCP/TFTP 请求「跳转到错误 VLAN」，出现获取 IP 超时、引导文件下载失败，这是 PXE 多交换机组网最常见的故障！

二、核心实战：PXE 装机场景下的交换机配置（单 / 多交换机组网）

掌握了基础概念，接下来落地PXE 批量装机的交换机配置，分「单交换机 PXE 组网」和「多交换机级联 PXE 组网」两种最常见场景，覆盖 99% 的企业运维需求，配置命令适配华为、华三、锐捷等主流交换机。

前置说明：PXE 装机的网络核心要求

搭建 PXE 环境，交换机配置需满足 3 个核心条件，缺一不可：

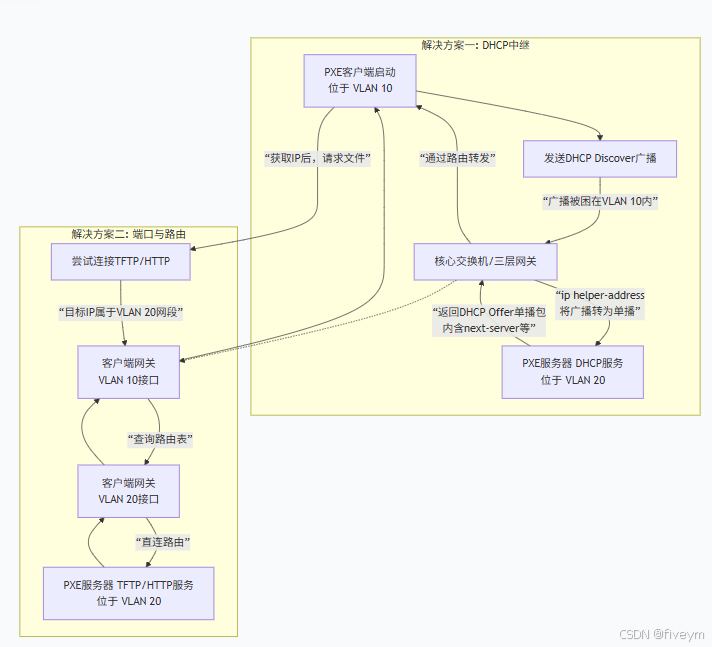

1. PXE 客户端、DHCP 服务器、TFTP 服务器、HTTP 服务器必须在同一个 VLAN / 广播域（或三层互通）；
2. 若多交换机级联，交换机之间的级联口必须配置为 Trunk，且放行 PXE 专用 VLAN、两端 PVID 一致；
3. 所有 PXE 客户端接入的端口，必须配置为 Access 口，且划入统一的 PXE 专用 VLAN。

场景 1：单交换机 PXE 组网（小型机房 / 测试环境，最常用）

组网拓扑

一台核心交换机 → 所有 PXE 客户端（裸机）、DHCP/TFTP/HTTP 服务器，均接入该交换机的不同端口。

配置需求

1. 规划PXE 专用 VLAN30，所有 PXE 相关设备划入该 VLAN；
2. 客户端、服务器接入的端口配置为 Access 口，归属 VLAN30；
3. 无需配置 Trunk 口（单交换机无设备级联）。

完整配置示例

# 1. 创建PXE专用VLAN30
vlan 30
 description PXE_BOOT_VLAN
quit

# 2. 配置PXE客户端接入端口（G0/1-G0/10）为Access口，划入VLAN30
interface range GigabitEthernet 0/1 to 0/10
 port link-type access
 port default vlan 30
 quit

# 3. 配置DHCP/TFTP/HTTP服务器接入端口（G0/20）为Access口，划入VLAN30
interface GigabitEthernet 0/20
 port link-type access
 port default vlan 30
 quit

配置验证

# 查看端口VLAN归属
display port vlan
# 查看VLAN信息
display vlan 30

✅ 验证标准：所有 PXE 相关端口，均显示「Access，VLAN30」。

场景 2：多交换机级联 PXE 组网（中型机房 / 生产环境）

组网拓扑

核心交换机（部署DHCP/TFTP/HTTP服务器）` ←Trunk 口级联→ `接入交换机（接PXE客户端）

配置需求

1. 核心 / 接入交换机均创建 PXE 专用 VLAN30；
2. 核心交换机：服务器接入端口为 Access 口（VLAN30），级联口为 Trunk 口（放行 VLAN30、PVID=99）；
3. 接入交换机：客户端接入端口为 Access 口（VLAN30），级联口为 Trunk 口（放行 VLAN30、PVID=99，与核心一致）；

完整配置示例

✅ 核心交换机配置

# 1. 创建PXE专用VLAN30
vlan 30
 description PXE_BOOT_VLAN
quit

# 2. 服务器端口配置Access口（VLAN30）
interface GigabitEthernet 0/20
 port link-type access
 port default vlan 30
quit

# 3. 级联口配置Trunk（放行VLAN30、PVID=99）
interface GigabitEthernet 0/24
 port link-type trunk
 port trunk pvid vlan 99
 port trunk permit vlan 30
quit

✅ 接入交换机配置

# 1. 创建PXE专用VLAN30（与核心一致）
vlan 30
 description PXE_BOOT_VLAN
quit

# 2. 客户端端口配置Access口（VLAN30）
interface range GigabitEthernet 0/1 to 0/20
 port link-type access
 port default vlan 30
quit

# 3. 级联口配置Trunk（PVID=99+放行VLAN30，与核心严格一致）
interface GigabitEthernet 0/24
 port link-type trunk
 port trunk pvid vlan 99
 port trunk permit vlan 30
quit

✅ 核心原则：两端 Trunk 口的 PVID、放行的 VLAN，必须完全一致！

三、联动解析：PXE 装机全流程 + 交换机标签处理逻辑

理解 PXE 装机时的数据包流转 + 交换机标签处理，能让你彻底明白「为什么要这么配置」，而非机械照搬命令。以「多交换机 PXE 组网」为例，完整流程如下：

1. PXE 客户端开机，从 Access 口（VLAN30）发送无 Tag 的 DHCP 请求包 → 接入交换机给数据包打上 VLAN30 的 Tag；
2. 数据包通过 Trunk 级联口转发（保留 VLAN30 标签）→ 核心交换机接收后，识别 VLAN30 标签，转发给同 VLAN 的 DHCP 服务器；
3. DHCP 服务器返回 IP+PXE 引导地址，数据包经核心交换机 Trunk 口（保留 VLAN30 标签）→ 接入交换机；
4. 接入交换机将数据包从 Access 口发给客户端（撕掉 VLAN30 标签）→ 客户端获取 IP，发起 TFTP 引导文件下载请求；
5. TFTP/HTTP 的数据包流转逻辑与 DHCP 一致，最终客户端完成引导文件下载、安装源访问，进入系统装机流程。

💡 核心总结：PXE 装机的所有流量，本质都是「无 Tag 入 Access 口→打标→Trunk 口透传→剥标出 Access 口」，交换机的配置，就是为了保障这个流程的畅通。

四、PXE 装机中交换机配置的高频故障排查（运维必看）

PXE 装机失败，80% 的问题出在交换机配置，以下是最常见的故障现象、根因及排查步骤，按「从易到难」排序，可直接套用。

故障 1：PXE 客户端开机，屏幕显示「PXE-M0F: Exiting PXE ROM」（获取 IP 超时）

核心根因

✅ 客户端接入的端口不是 Access 口，或未划入 PXE 专用 VLAN；✅ 客户端端口与服务器端口不在同一个 VLAN；✅ 交换机未创建 PXE 专用 VLAN。

排查步骤

# 1. 查看客户端接入端口的VLAN配置
display port vlan GigabitEthernet 0/1
# 2. 查看服务器端口的VLAN配置
display port vlan GigabitEthernet 0/20
# 3. 确认两端端口均属于VLAN30

故障 2：客户端获取 IP 成功，但下载 pxelinux.0 引导文件超时 / 失败

核心根因

✅ 多交换机级联时，Trunk 口未放行 PXE 专用 VLAN；✅ Trunk 口两端 PVID 不一致，导致标签处理异常；✅ TFTP 服务器端口的 VLAN 配置错误。

排查步骤

# 1. 查看Trunk口放行的VLAN
display port trunk permit vlan GigabitEthernet 0/24
# 2. 查看Trunk口PVID配置
display port vlan GigabitEthernet 0/24
# 3. 确认两端Trunk口PVID一致、均放行VLAN30

故障 3：客户端能下载引导文件，但访问 HTTP 安装源失败（报 404 / 超时）

核心根因

✅ HTTP 服务器的端口 VLAN 配置错误；✅ Trunk 口放行的 VLAN 不包含 PXE 专用 VLAN；✅ 防火墙拦截了 80 端口（交换机 / 服务器层面）。

排查步骤

1. 验证 HTTP 服务器端口的 VLAN 归属，确保与 PXE VLAN 一致；
2. 在服务器本地访问http://本机IP/iso，验证安装源是否正常；
3. 关闭服务器防火墙，重新测试。

通用排查口诀（PXE + 交换机）

先看物理通不通，再看VLAN对不对；
Access口查归属，Trunk口查放行；
PVID两端要一致，标签处理不踩坑。

五、PXE 装机 + 交换机配置 最佳实践（生产环境推荐）

✅ 配置原则（核心）

1. 隔离原则：为 PXE 装机规划独立 VLAN（如 VLAN30），不与业务 VLAN 混用，避免广播风暴、IP 冲突；
2. 极简原则：Trunk 口仅放行「业务必需的 VLAN」（如仅放行 PXE 的 VLAN30），不配置「permit all」，提升安全性；
3. 统一原则：多交换机级联时，Trunk 口的 PVID、放行 VLAN、端口模式必须全网统一；
4. 规范原则：Access 口仅接终端，Trunk 口仅接网络设备，不混用端口模式。

✅ 安全建议（生产环境必做）

1. 禁用交换机默认 VLAN1，所有业务 / PXE 流量均使用自定义 VLAN；
2. Trunk 口的原生 VLAN 配置为不常用的 VLAN 号（如 99、999），避免恶意攻击；
3. 禁用交换机未使用的端口，将其划入「隔离 VLAN」，防止非法接入；
4. 限制 PXE 专用 VLAN 的 IP 地址段，仅允许装机客户端使用，提升安全性。

✅ 思科交换机适配配置（补充）

若你使用思科交换机，仅需修改端口模式命令，核心逻辑一致：

# Access口配置
interface GigabitEthernet 0/1
 switchport mode access
 switchport access vlan 30
exit

# Trunk口配置
interface GigabitEthernet 0/24
 switchport mode trunk
 switchport trunk native vlan 99
 switchport trunk allowed vlan 30
exit

六、总结

✅ 概念层面（一句话吃透）

• Access 口是「终端专属门」，一人一岗、打标 / 剥标；
• Trunk 口是「设备互通电梯」，多 VLAN 通行、保标 / 透传；
• Tag 是数据包的「VLAN 工牌」，内部流通凭牌识别；
• PVID 是端口的「默认登记本」，给无牌数据包分配归属。

✅ 实操层面（PXE 装机核心）

• 单交换机 PXE：全 Access 口，统一划入 PXE 专用 VLAN；
• 多交换机 PXE：终端口 Access、级联口 Trunk，PVID 全网一致；
• 故障排查核心：先查 VLAN 归属，再查 Trunk 放行，最后查 PVID 匹配。

交换机的 VLAN 端口配置，是 PXE 批量装机的网络基石—— 吃透了 Access/Trunk/PVID/Tag，就能从根源上解决 PXE 装机的网络故障，结合之前学习的 DHCP/TFTP/HTTP 服务部署、PXE 菜单配置，真正实现 PXE 批量装机的全流程落地！
