一、基础理论

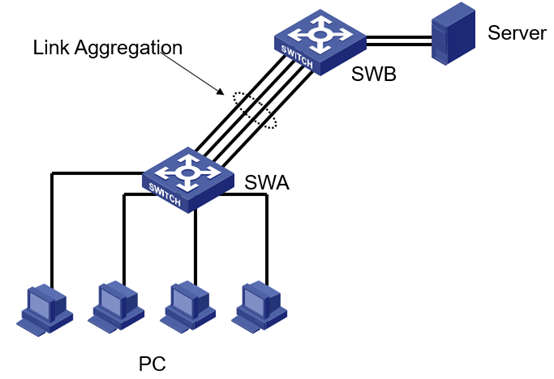

链路聚合（Link Aggregation），又称端口聚合或捆绑，其核心是将多个物理网络端口（如以太网口）逻辑捆绑为一个 “聚合端口”，形成一条高可用、高带宽的逻辑链路。很多人误以为它的作用仅为 “带宽翻倍”，但实际上其价值体现在以下四个方面：​

1.带宽弹性扩展：

打破单物理链路的带宽限制。例如，将 4 条 1Gbps 以太网链路聚合后，理论上可获得 4Gbps 的逻辑带宽（实际带宽受负载分担算法影响，通常能达到 3.5Gbps 以上），满足服务器集群、存储阵列、核心交换机等高频数据传输场景的需求。尤其适用于视频点播、大数据同步、云计算租户网络等对带宽敏感的业务。​

2.链路冗余与高可用：

聚合组内的多条物理链路互为备份。当其中一条链路因故障（如网线断裂、端口损坏）中断时，数据会自动切换到其他正常链路传输，无需人工干预，切换时间通常在毫秒级（动态聚合协议下更优）。这彻底解决了单链路故障导致的网络中断问题，是金融、医疗、工业控制等关键业务的 “可靠性基石”。​

3.简化网络管理：

聚合后的逻辑链路可作为一个整体进行配置（如 VLAN 划分、ACL 策略、QoS 优先级），无需对每条物理链路单独设置，减少了配置复杂度和出错概率。同时，逻辑链路的 “透明性” 让上层应用无需感知底层链路的变化，降低了系统耦合度。​

4.聚合链路负载分担：

“流” 为单位的智能分发​链路聚合并非简单的 “链路叠加”，其负载分担机制直接影响带宽利用率和传输稳定性。核心原则是：基于 “流”（Flow）进行负载分担，而非基于单个数据包。​

二、延伸理论

1.什么是 “流”？​

“流” 是指具有相同特征的一组数据包，通常通过以下参数组合定义（可配置）：​

源 IP 地址 + 目的 IP 地址​

源端口号 + 目的端口号​

协议类型（TCP/UDP/ICMP 等）​

VLAN ID、物理端口等（扩展参数）​

例如，一台主机（192.168.1.10）向服务器（10.0.0.5）的 80 端口发起的 HTTP 请求，所有相关数据包会被判定为 “同一流”。

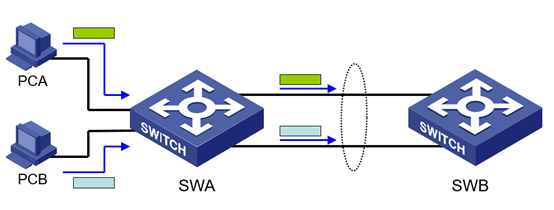

2.负载分担的核心逻辑​

聚合组会为每个 “流” 计算一个哈希值（Hash），并根据哈希值将该流固定映射到聚合组内的某一条物理链路。​

不同的流会被分配到不同的链路，从而实现多条链路的负载均衡。​

关键优势：同一流的数据包始终通过同一条链路传输，避免了数据包乱序（Out-of-Order）问题，确保 TCP 等面向连接的协议正常工作。​

3. 常见负载分担算法​

基于 IP 地址的哈希：仅使用源 IP + 目的 IP 计算哈希，适用于客户端数量多、IP 分布均匀的场景（如 Web 服务器集群）。​

基于端口的哈希：使用源 IP + 目的 IP + 源端口 + 目的端口计算哈希，适用于单客户端与服务器建立多个连接的场景（如 FTP 多线程传输、数据库连接池）。​

基于协议 + IP + 端口的哈希：适用混合协议场景（如同时传输 TCP 数据和 UDP 视频流），分发更精准。​

4. 负载倾斜

负载分担的效果依赖于 “流” 的分布均匀性：如果某一时间段内大量流的哈希值映射到同一条链路，会导致该链路拥塞，而其他链路闲置（即 “负载倾斜”）。​

解决方案：合理配置哈希参数（如增加端口维度）、避免单一大流量流（如尽量拆分超大文件传输为多流）、选择支持动态哈希调整的设备。

三、链路聚合分类：静态聚合 vs 动态聚合（LACP）

对比维度	静态聚合（Static Aggregation）	动态聚合（LACP 协议）
协议依赖	无，无需协商	依赖 LACP（IEEE 802.3ad 标准）
链路协商	手动配置聚合组，双方设备需手动指定相同的物理端口加入聚合组，无自动协商机制	双方通过 LACP 协议交互 Hello 报文，自动发现可聚合的端口、协商链路参数（如速率、双工模式），自动组建聚合组
故障检测	仅能检测物理链路故障（如网线断开），无法检测链路层逻辑故障（如端口协商失败、光纤衰减）	除物理故障外，通过 LACP 报文交互检测链路连通性，可快速发现逻辑故障（检测时间通常 < 1 秒）
灵活性	低，新增 / 删除链路需手动配置双方设备，易出错	高，支持热插拔：新增链路时自动加入聚合组，故障链路自动退出，无需人工干预
兼容性	所有支持链路聚合的设备均兼容（无协议限制）	需双方设备均支持 LACP 协议（主流交换机、服务器网卡均支持）
适用场景	小型网络、设备不支持 LACP（如老旧交换机）、对配置简化要求低的场景	中大型网络、关键业务系统、需要高灵活性和高可靠性的场景（如数据中心、核心交换机互联）

四、实验配置

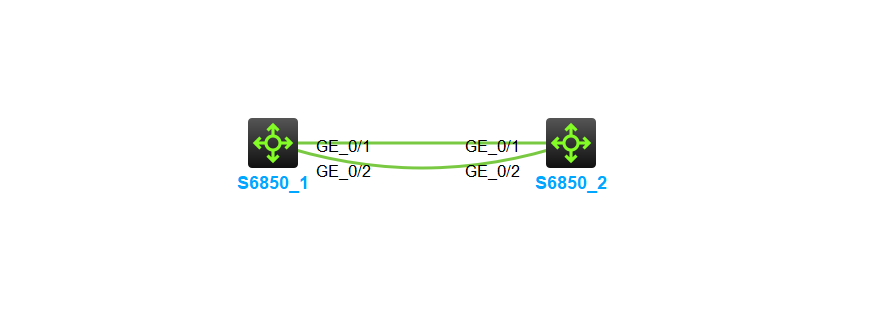

1.实验拓扑

2.静态聚合配置命令

对SW1、SW2：

int Bridge-Aggregation 1

int range g1/0/1 to g1/0/2

port link-aggregation group 1

int Bridge-Aggregation 1 # 推荐先加入聚合组后再改聚合端口的类型

port link-type trunk

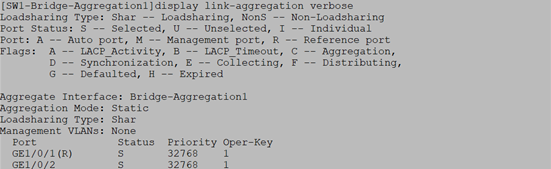

查看端口聚合状态信息：display link-aggregation verbose或者display link-aggregation summary

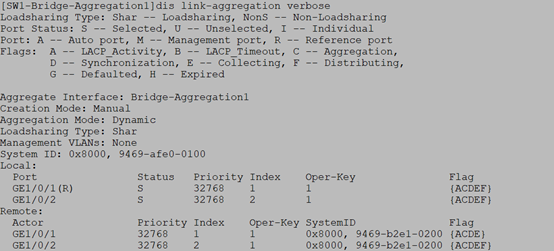

3.动态聚合配置命令

旧版本的设备可在在静态聚合命令基础上多加一条命令

int Bridge-Aggregation 1

link-aggregation mode dynamic

新版本建议先设置动态聚合命令再添加端口成员进聚合组
