一、实验背景

某科技公司有4个部门，分别是市场部划分VLAN10，销售部划分VLAN 20，技术部划分VLAN30，IT部划分VLAN40，公司现在想配置MSTP来实现业务分流与负载分担。

实验总拓扑

二、实验任务

一、基础实验

(1)观察三台交换机默认开启的生成树，并判断根桥及端口角色与理论是否一致。

(2)配置SW2的根优先级为0，SW1为4096，SW3默认。并判断根桥及端口角色与理论是否一致。

(3)三台交换机上配置VLAN10、20、30、40;并将交换机级连口配置中继链路，允许合法的VLAN通过。

(4）PC如图配置IP地址192.168.X.1（X代表学号）将PC加入相应的VLAN，并设置为边缘端口。

二、拓展部分

（5）配置MSTP实现市场部和技术部的业务流量通过SW3-SW1上行，IT部门和设计部的流量通过SW3-SW2上行，SW1与SW2两个交换机互为备份。

要求：每台交换机域名配置成自己的姓名拼音；截图要求：在三台交换机上显示以下命令：

disp int brief(截已用的端口)

disp stp region-configurerition

disp stp brief

三、配置步骤

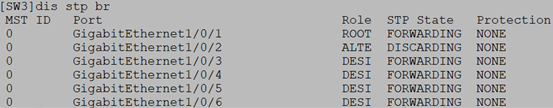

(1)观察三台交换机默认开启的生成树，并判断根桥及端口角色与理论是否一致。

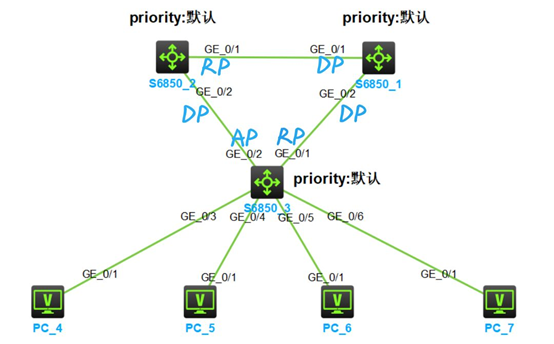

实验初始拓扑（1）

发现根桥和端口的选举与前一节的理论相吻合，如果不知道是怎么选举的可以看看前一节的基础理论

[华三交换机MSTP基础概念理解](https://blog.csdn.net/2301_80699620/article/details/156237962?fromshare=blogdetail&sharetype=blogdetail&sharerId=156237962&sharerefer=PC&sharesource=2301_80699620&sharefrom=from_link)

(2)配置SW2的根优先级为0，SW1为4096，SW3默认。并判断根桥及端口角色与理论是否一致。

设置交换机的STP桥优先级命令：

[SW2]stp priority 0

[SW1]stp priority 4096

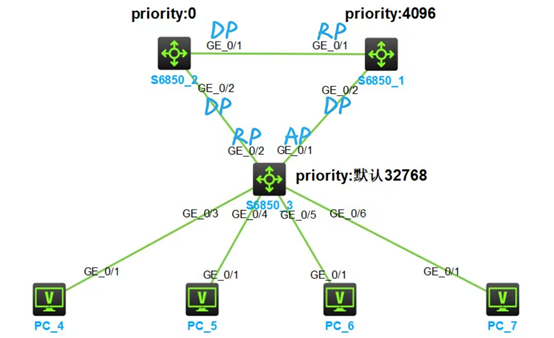

实验初始拓扑(2)

重新设置优先级后根桥变成了SW2，端口选举结果同样与理论相符合。



(3)三台交换机上配置VLAN10、20、30、40;并将交换机级连口配置中继链路，允许合法的VLAN通过。

对SW2：

[SW2]vlan 10 20 30 40

[SW2]int range g1/0/1 to g1/0/2

[SW2-if-range]port link-type trunk

[SW2-if-range]port trunk permit vlan 10 20 30 40

对SW1：

[SW1]vlan 10 20 30 40

[SW1]int range g1/0/1 to g1/0/2

[SW1-if-range]port link-type trunk

[SW1-if-range]port trunk permit vlan 10 20 30 40

对SW3：

[SW3]vlan 10 20 30 40

[SW3]int range g1/0/1 to g1/0/2

[SW3-if-range]port link-type trunk

[SW3-if-range]port trunk permit vlan 10 20 30 40



(4）PC如图配置IP地址（X代表学号），将PC加入相应的VLAN，并设置为边缘端口。

对SW3：

[SW3]vlan 10

[SW3-vlan10]port g1/0/3

[SW3-vlan10]vlan 20

[SW3-vlan20]port g1/0/4

[SW3-vlan20]vlan 30

[SW3-vlan30]port g1/0/5

[SW3-vlan30]vlan 40

[SW3-vlan40]port g1/0/6

[SW3]int range g1/0/3 to g1/0/6

[SW3-if-range]stp edged-port

（5）配置MSTP实现市场部和销售部的业务流量通过SW3-SW1上行，技术部和IT部的流量通过SW3-SW2上行，SW1与SW2两个交换机互为备份。

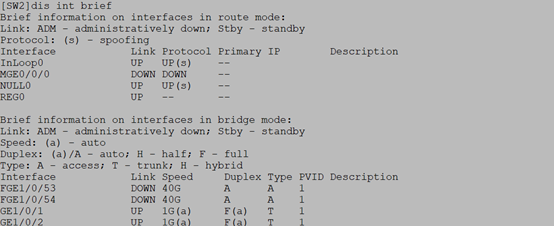

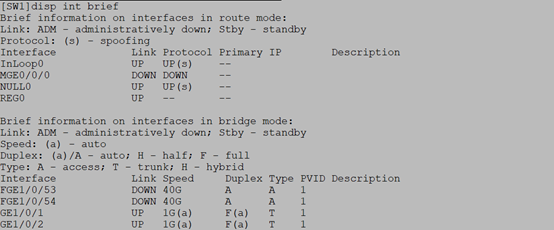

查看端口信息：disp int brief(截已用的端口)

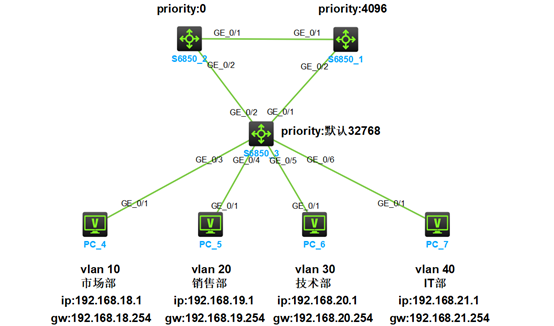

实验总拓扑

对SW1：

[SW1]stp region-configuration

[SW1-mst-region]region-name liujihao

[SW1-mst-region]revision-level 1

[SW1-mst-region]instance 1 vlan 1 to 20

[SW1-mst-region]instance 2 vlan 30 to 40

[SW1-mst-region]active region-configuration

[SW1-mst-region]quit

[SW1]stp instance 1 root primary  #实例1中SW1为主

[SW1]stp instance 2 root secondary

对SW2：

[SW2]stp region-configuration

[SW2-mst-region]region-name liujihao

[SW2-mst-region]revision-level 1

[SW2-mst-region]instance 1 vlan 1 to 20

[SW2-mst-region]instance 2 vlan 30 to 40

[SW2-mst-region]active region-configuration

[SW2-mst-region]quit

[SW2]stp instance 2 root primary  #实例2中SW2为主

[SW2]stp instance 1 root secondary

对SW3：

[SW3]stp region-configuration

[SW3-mst-region]region-name liujihao

[SW3-mst-region]revision-level 1

[SW3-mst-region]instance 1 vlan 1 to 20

[SW3-mst-region]instance 2 vlan 30 to 40

[SW3-mst-region]active region-configuration

[SW3-mst-region]quit

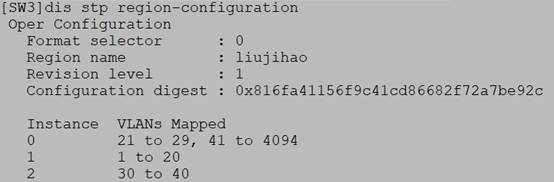

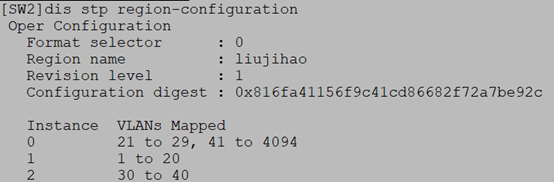

 查看MSTP域的核心配置信息：disp stp region-configurerition

结果验证：

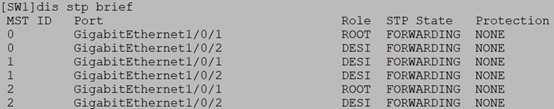

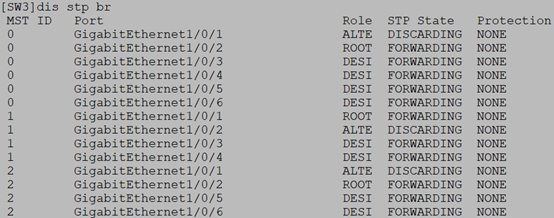

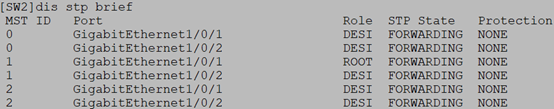

查看生成树的精简摘要信息：disp stp brief

实验解析：

分流前：全网只有默认 IST（MST 0），所有 VLAN 共用这一棵树。

在 MST 0 里，SW2 被设为总根（Bridge-priority 0），SW3 计算后把 g1/0/2 选为 ROOT 口，因此全部 VLAN 的上行流量都经 g1/0/2→SW2→SW1 这一条链路转发，g1/0/1 仅作备份（DISCARDING）。

分流后：新建 MST 1 与 MST 2，并分别调低 SW1、SW2 在各实例中的优先级。

MST 1：SW1 优先级最低 → 实例 1 的根桥落在 SW1；SW3 把 g1/0/1 选为 ROOT 口，于是 VLAN 10、20 的流量走 g1/0/1→SW1

MST 2：SW2 优先级最低 → 实例 2 的根桥落在 SW2；SW3 仍把 g1/0/2 选为 ROOT 口，于是 VLAN 30、40 的流量走 g1/0/2→SW2

结果：全局 CST 根桥在分流后仍可以是 SW1 或 SW2，但通过让不同实例在本地拥有不同的“实例根桥”，使得各 VLAN 到根桥的最优路径不同，从而把业务流量分散到两条上行链路，实现负载分担与冗余。
