在现代TFT-LCD（薄膜晶体管液晶显示）技术体系中，IPS、VA、TN 是三种最常见的液晶分子排列方式，它们决定了屏幕的视角范围、色彩表现、响应速度和对比度等核心性能。

虽然三者都属于TFT主动矩阵驱动技术，但由于液晶分子取向和电场控制方式的不同，显示效果差异显著。

了解这三种技术的区别，不仅是电子工程师选型的基础，也是工业设备、医疗影像、车载显示和消费电子产品进行屏幕匹配的重要依据。本文将从结构原理、显示特性、性能参数、制造工艺、应用场景和发展趋势等方面系统分析它们的差异。

一、TFT-LCD的工作基础

TFT-LCD（Thin Film Transistor-LCD）通过电场控制液晶分子的取向来调节光的偏振，从而控制透光率，显示不同亮度和颜色。

每个像素点由一个TFT晶体管和一个电容组成，电压的变化决定液晶分子的旋转角度。

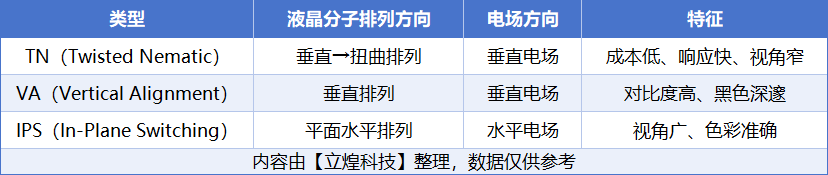

而IPS、VA、TN三种类型的区别，主要在于液晶分子排列方向与电场作用方向的不同：

二、TN（Twisted Nematic）技术原理与特征

1. 结构原理

TN（扭曲向列型）液晶是最早实现商用的TFT结构。液晶分子在无电压状态下，沿屏幕厚度方向呈90°螺旋扭曲排列。

当电场施加时，液晶分子顺着电场方向旋转，偏振光通过角度变化被控制，从而调节亮度。

特点：

结构简单，制造成本低；

响应时间快（1——5ms）；

但视角狭窄（水平45°左右）；

灰阶显示能力有限（色彩层次较弱）。

2. 优点

成本最低，适合大规模量产；

功耗低，响应速度快；

稳定性高，寿命长；

适用于对色彩要求不高的设备。

3. 缺点

视角狭窄，颜色在斜视角下偏色严重；

对比度低（约400:1——800:1）；

色彩还原不够准确；

黑场漏光明显。

4. 应用场景

仪器仪表、工业控制终端；

ATM机、POS机、家电显示屏；

入门级显示器和笔记本电脑。

三、VA（Vertical Alignment）技术原理与特征

1. 结构原理

VA（垂直配向）技术在无电压状态下，液晶分子垂直于玻璃基板排列。

当施加电压时，分子会倾斜，产生透光。

与TN不同，VA技术通过多域（Multi-domain）取向结构实现大视角显示。

即在一个像素内形成多个倾斜方向的液晶区域，保证从不同角度观察时亮度一致。

常见类型：

MVA（Multi-domain VA） – 富士通最早提出；

PVA（Patterned VA） – 三星改进型；

ADSVA / AMVA – 京东方、友达等优化版本。

2. 优点

对比度高（典型值2000:1——5000:1）；

黑色纯净，适合暗场显示；

色彩均匀性好；

可实现较大视角（约160°）。

3. 缺点

响应时间较TN慢（8——20ms）；

驱动电压较高；

制造工艺复杂，成本中等。

4. 应用场景

医疗影像与监控显示器；

电视机、车载中控屏；

工业可视终端与高对比度面板。

四、IPS技术原理与特征

1. 结构原理

IPS（平面转换）技术由日立于1996年推出，是目前高端显示领域的主流结构。

它通过在同一平面上布置电极，使液晶分子在平面内旋转而非垂直方向变化。

当施加电压时，液晶分子沿水平方向旋转角度，从而实现灰阶变化。

这种设计避免了光线在垂直方向被阻断的问题，因此具有极佳的可视角度与色彩一致性。

2. 优点

超宽视角（178°可视）；

色彩还原精准，ΔE值低；

图像稳定，无闪烁；

适合触控应用（电场干扰小）；

使用寿命长，可靠性高。

3. 缺点

成本较高（结构复杂、电容层多）；

响应速度略慢于TN（一般4——8ms）；

功耗略高（驱动电流更大）。

4. 应用场景

高端工业控制终端；

医疗诊断监视器、设计绘图显示器；

高端笔记本与平板设备；

智能车载仪表及AR/VR显示终端。

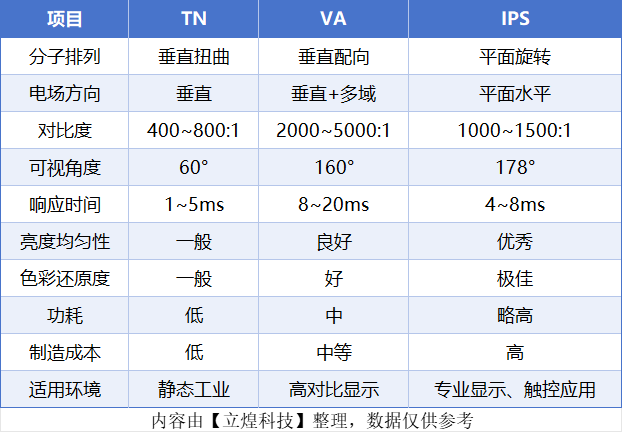

五、三种技术的参数对比

六、显示效果对比

1.视角表现

TN：偏色严重，斜视时亮度不均；

VA：视角较广但在极角仍有色移；

IPS：几乎无色偏，视角一致性最佳。

2.黑色表现

VA最优，黑色深邃；

TN灰黑偏浅；

IPS在亮场表现好，但黑位略灰。

3.色彩饱和度

IPS面板的色域覆盖可达100%sRGB甚至DCI-P3；

VA次之；

TN仅覆盖约70——80%sRGB。

4.动态显示

TN最快，适合高速刷新；

IPS通过Overdrive补偿可接近TN水平；

VA响应慢，拖影较明显。

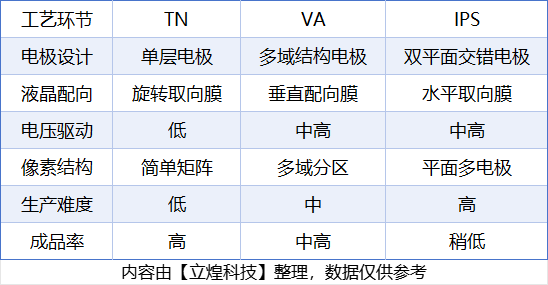

七、制造与工程实现差异

IPS结构在制造中需保证平面电极一致性和液晶层厚度精度，对光刻和贴合要求极高。

VA则需要精确控制配向膜角度与液晶预倾角。

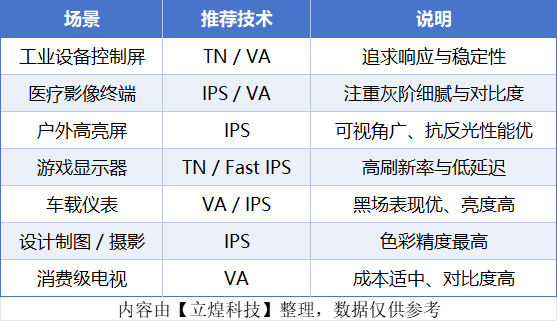

八、典型应用举例

九、发展趋势

1. Fast IPS / Super IPS

通过优化液晶材料与电极结构，使响应时间缩短至2ms以下，已广泛用于电竞与工业快速视觉系统。

2. QD-IPS / QD-VA（量子点背光）

量子点技术改善色域覆盖，IPS可达99% DCI-P3，VA可达97%。

3. Mini-LED与Micro-LCD融合

TFT阵列与Mini-LED分区背光结合，大幅提升动态对比与峰值亮度。

4. IGZO-TFT技术

采用氧化物半导体TFT（IGZO）替代非晶硅a-Si，显著提高电子迁移率，支持高刷新低功耗。

5. 超宽温工业显示

新型配向膜技术使IPS与VA液晶屏能在-40℃至+90℃下稳定显示，适用于户外与工业恶劣环境。

十、技术选型建议

应用需求推荐技术关键理由成本优先、数据静态显示TN成本低、功耗小追求高对比度和深黑表现VA黑位优秀、对比度高追求广视角与高色准IPS颜色准确、视角极佳触控产品IPS电场干扰小、稳定性高快速刷新（游戏/视觉检测）Fast IPS / TN响应快、延迟低医疗影像IPS / MVA灰阶平滑、亮度均匀

在工业与医疗场景中，IPS型TFT-LCD已成为高端显示的主流标准，而VA型则凭借对比度优势被广泛用于车载与电视领域。TN型虽然逐渐减少，但因其低成本和高速特性仍在嵌入式小屏市场占据一席之地。

TN、VA与IPS三种液晶技术是TFT-LCD的三大支柱，它们各自代表了不同的设计理念与性能取向：

TN：速度优先，成本最低；

VA：对比优先，黑色最深；

IPS：色彩与视角最优，综合性能最平衡。

工程设计中，选择哪种液晶结构，应根据实际应用需求、功耗限制与成本预算综合考虑。
