西门子S7-1500博图程序 例程，大型生产线案例，程序涵盖有机器人块，汽缸块，电机块，伺服块，可调用，扫码块，可学习参考，快速提升技能 ，编程使用的语言有SCL，LD，STL，GRAPH。 非常全面，很有参考价值。 硬件有远程ET200，V90PN三轴取料，相机等，程序版本TIA 15.1及以上。

大家好呀，今天要给大家分享一个超棒的西门子 S7 - 1500 博图程序例程，这个例程来自大型生产线案例，对咱们搞自动化编程的小伙伴来说，简直是学习和提升技能的宝藏！

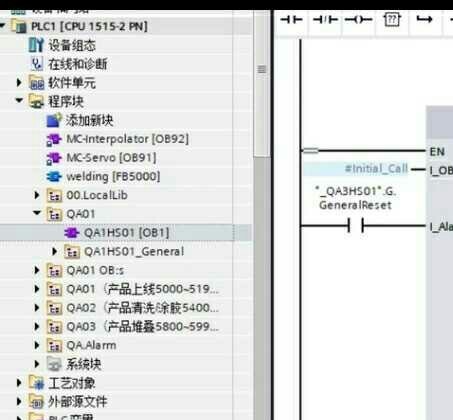

程序涵盖模块及可调用性

这个程序包含了多个重要的功能块，像机器人块、汽缸块、电机块、伺服块和扫码块等。这些块都具备可调用的特性，就好比你有了一套积木，需要什么功能，直接把对应的积木拿出来用就行。

代码示例与分析

咱们先看看简单的 SCL 语言代码示例，这里模拟一个电机启动的功能：

FUNCTION_BLOCK MotorControl
{ S7_Optimized_Access := 'TRUE' }
VERSION : 0.1
   VAR_INPUT
      Start : BOOL; // 启动信号
   END_VAR
   VAR_OUTPUT
      MotorRun : BOOL; // 电机运行状态
   END_VAR
   VAR
      Timer : TON; // 定时器
   END_VAR

   // 逻辑处理
   Timer(IN := Start, PT := T#2S);
   MotorRun := Timer.Q;
END_FUNCTION_BLOCK

分析一下这段代码哈。我们定义了一个名为 MotorControl 的功能块，有一个输入信号 Start 用来启动电机，还有一个输出信号 MotorRun 表示电机的运行状态。在功能块内部，我们使用了一个定时器 Timer，当 Start 信号为 TRUE 时，定时器开始计时，计时时间为 2 秒。当定时器计时完成（Timer.Q 为 TRUE），就把 MotorRun 置为 TRUE，表示电机开始运行。这样的代码结构清晰，把电机启动的逻辑封装在一个功能块里，方便在主程序中调用。

编程使用的语言

编程使用了多种语言，包括 SCL、LD、STL 和 GRAPH。每种语言都有其独特的优势。

SCL（结构化控制语言）

SCL 就像高级编程语言，语法和我们常见的 C 语言有点类似，适合处理复杂的逻辑运算和数据处理。比如上面的电机控制功能块，用 SCL 编写就很方便，能够清晰地表达逻辑关系。

LD（梯形图）

LD 是最直观的编程方式，就像画电路图一样。下面是一个简单的 LD 代码示例，实现一个汽缸的伸出和缩回控制：

Network 1: 汽缸伸出控制
|-----| |-----| |-----|
| Start | AND | M1.0 |--( )-- Q0.0
|-----| |-----| |-----|

Network 2: 汽缸缩回控制
|-----| |-----| |-----|
| Stop  | AND | M1.1 |--( )-- Q0.1
|-----| |-----| |-----|

这里的 Start 和 Stop 是控制按钮信号，M1.0 和 M1.1 是中间变量，Q0.0 和 Q0.1 分别控制汽缸的伸出和缩回。通过梯形图，我们可以很直观地看到信号的流向和逻辑关系。

STL（语句表）

STL 是一种基于指令的编程方式，适合对程序执行效率要求较高的场景。不过它的可读性相对较差，需要对指令有一定的了解。例如下面的 STL 代码实现一个简单的逻辑与运算：

A I0.0
A I0.1
= Q0.2

这里的 A 是与指令，I0.0 和 I0.1 是输入信号，= Q0.2 是将结果输出到 Q0.2。

GRAPH（顺序功能图）

GRAPH 用于实现顺序控制，非常适合大型生产线中复杂的工艺流程。比如机器人的动作序列，就可以用 GRAPH 来清晰地表示。

硬件配置

这个程序对应的硬件也很丰富，有远程 ET200、V90PN 三轴取料和相机等。远程 ET200 可以扩展输入输出点数，方便连接更多的传感器和执行器。V90PN 三轴取料则用于精确的物料抓取和搬运。相机可以用于视觉检测，确保产品质量。

程序版本要求

程序版本要求 TIA 15.1 及以上，大家在使用的时候要注意自己的软件版本是否符合要求。

总的来说，这个西门子 S7 - 1500 博图程序例程非常全面，很有参考价值。无论是初学者想要学习编程，还是有一定经验的工程师想要提升技能，都能从这个例程中获得很多有用的知识。大家不妨下载下来研究研究，说不定会有新的收获哦！
