移动机器人基础术语解析

1. 核心概念

• 移动机器人：装备导航装置，由车载控制系统控制，以轮式移动为特征。

• 移动机器人系统：包括机器人、调度系统、导航系统、通信系统、充电系统等。

• 导航系统：实现定位、路径规划与轨迹跟踪。

• 路径规划：从当前位置到目标位置的最优路径计算方法。

• 调度系统：协调多台AGV协同工作的核心系统。

2. 定位与精度

• 二次定位：在自然导航后使用二维码等方式提高到位精度。

• 辅助定位：通过外部装置（如导向板）实现精准对接。

• 导航精度：实际轨迹与理论轨迹的偏差。

• 定位精度：实际位置与理论位置的偏差。

• 重复定位精度：多次定位的稳定性指标。

---

主流导航方式详解

1. 激光自然导航

• 原理：通过激光扫描环境轮廓（墙面、设备等）实现定位。

• 优点：无需布置标志物，路径灵活。

• 缺点：环境需保持稳定。

• 精度：可达±10mm。

2. 激光反射板导航

• 原理：通过检测环境中布置的反射板实现定位。

• 优点：精度高，路径灵活。

• 缺点：需安装反射板，且需同时检测到4个以上。

• 精度：可达±5mm。

3. 二维码导航

• 原理：扫描地面二维码结合惯性导航实现定位。

• 优点：不受环境变化影响，精度高。

• 缺点：二维码易磨损，维护成本高。

• 精度：可达±10mm。

4. 磁导航

• 原理：通过感应磁条或磁钉信号导航。

• 优点：抗干扰强，适用于油污、户外环境。

• 缺点：路径固定，调整困难。

• 精度：可达±10mm。

5. GNSS导航

• 原理：通过全球卫星导航系统（如GPS、北斗）定位。

• 适用场景：室外空旷环境。

• 缺点：精度低，易受遮挡。

6. 混合导航

• 理念：融合多种导航方式，取长补短。

• 示例：自然导航 + 二维码 + GNSS，适应复杂场景。

---

机器人底盘类型与运动控制

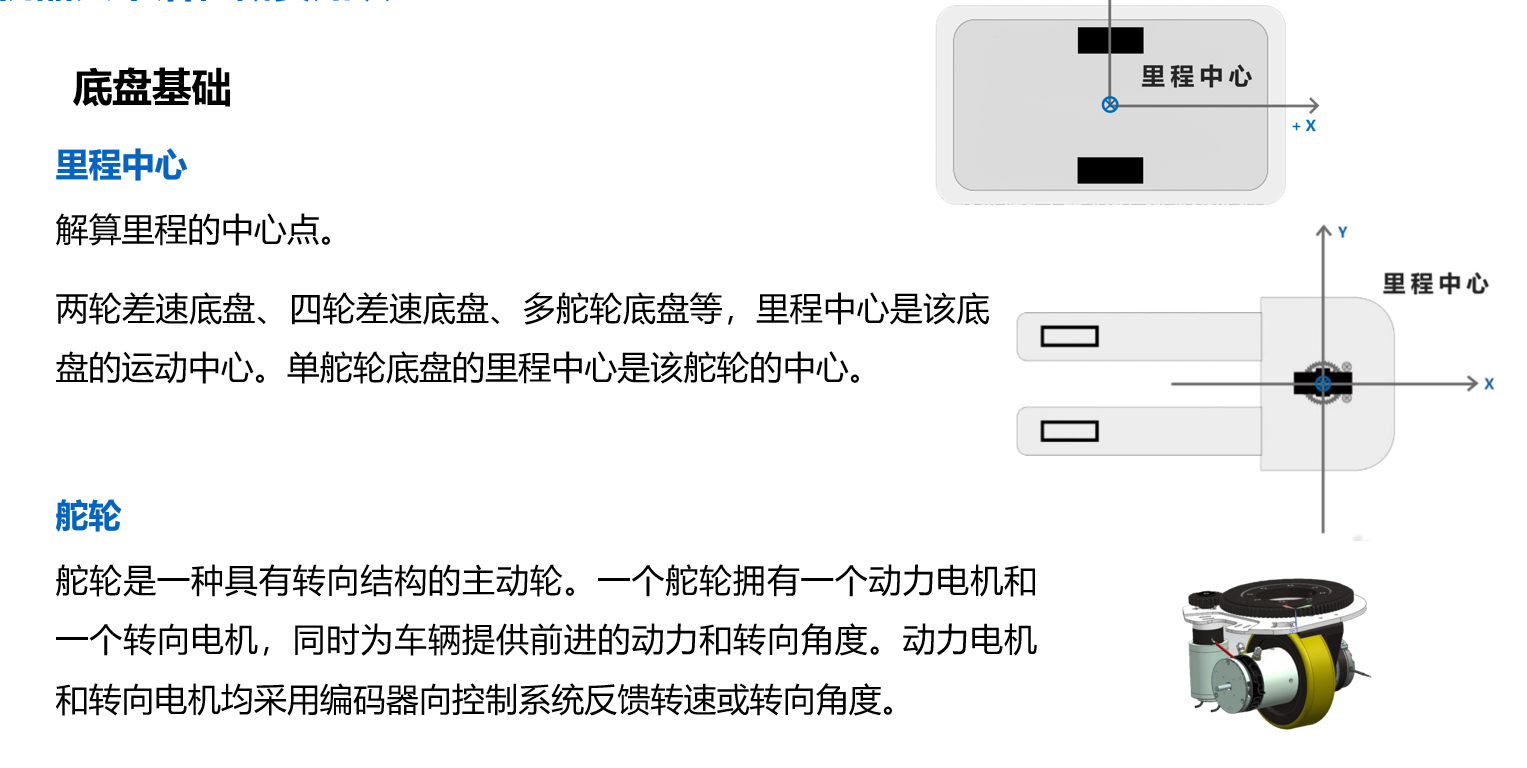

1. 坐标系与运动中心

• 运动中心：底盘旋转时不发生位移的点，是路径跟踪的参考点。

• 里程中心：解算里程的基准点，通常与运动中心一致。

• 底盘坐标系：以运动中心为原点，车头方向为X轴正方向。

2. 单舵轮底盘

• 结构：1个舵轮 + 2个从动轮。

• 优点：结构简单、成本低。

• 缺点：灵活性差，转弯半径大。

• 控制算法：科聪提供实时速度与角度解算。

3. 多舵轮底盘

• 结构：2个及以上舵轮。

• 优点：负载强、可横移、稳定性高。

• 缺点：速度低，对地面平整度要求高。

• 控制算法：科聪提供多轮协同解算。

4. 差速底盘

• 两轮差速：结构简单、转向灵活，适用于轻载场景。

• 四轮差速：动力强，适应崎岖地形，转向时扭矩需求大。

5. 麦克纳姆轮

• 原理：通过多个成角度布置的辊子实现全向移动。

• 优点：运动灵活，可横移、旋转。

• 缺点：价格高、磨损快。

---
