4.5.1原码除法运算

原码除法运算是计算机中实现定点数除法的重要方法，其核心特点是符号位与数值部分分开处理，运算过程中通过循环的移位-比较-上商操作完成除法运算。

一、原码除法运算原理

1. 符号位处理
   商的符号位由被除数与除数的符号位异或得到：
   $$\text{符号位}=\text{被除数符号}\oplus \text{除数符号}$$

2. 数值部分处理
   数值部分取绝对值进行无符号除法运算，结果即为商的绝对值。

3. 常见方法

   • 恢复余数法：余数为负时恢复后继续操作。
   • 不恢复余数法（加减交替法）：直接调整余数避免恢复，效率更高（常用）。

二、恢复余数法的运算步骤

设被除数为 $X$，除数为 $Y$，商的位数为 $n$，步骤如下：

1. 初始化

   • 余数寄存器（R）初始化为被除数绝对值；
   • 商寄存器（Q）初始化为0；
   • 除数寄存器（M）存入除数绝对值 $|Y|$。

2. 逐位求商
   循环 $n$ 次：

   • 余数左移1位；
   • 余数 = 余数 - 除数；
   • 判断余数符号：
     • 若余数 ≥ 0：当前商位设为1，继续；
     • 若余数 < 0：当前商位设为0，恢复余数（余数 += 除数）。

3. 最终调整余数
   最后一次余数可能需要恢复为原值。

三、加减交替法（不恢复余数法）的步骤

通过调整余数符号简化操作：

1. 余数左移1位；
2. 根据余数符号执行操作：
   • 若余数 ≥ 0：余数 -= 除数；
   • 若余数 < 0：余数 += 除数。
3. 设置商位：
   • 商的最低位设为1（余数≥0）或0（余数<0）。

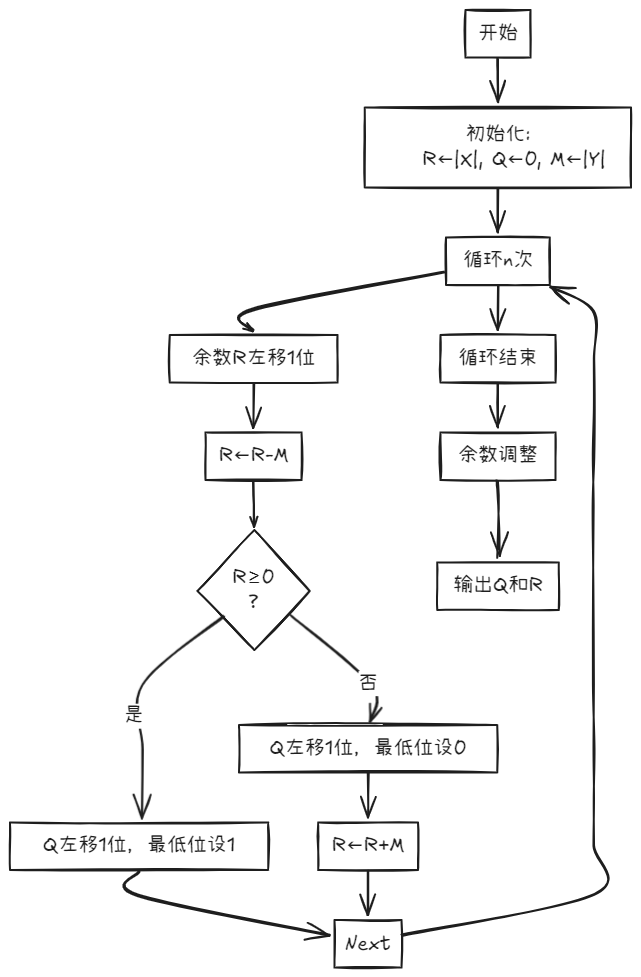

**四、流程图表示

五、关键点总结

1. 位数对齐：被除数必须小于除数，否则溢出。
2. 余数处理：恢复余数法需要额外恢复步骤，加减交替法通过加减除数调整余数符号。
3. 商的形成：通过余数正负决定商位，逐次左移生成。

4.5.2补码除法运算

补码除法运算（加减交替法）是一种高效的带符号定点数除法实现方法，其核心是通过符号位直接参与运算、避免余数恢复步骤。

一、补码除法运算规则

1. 符号处理原则

   • 被除数X和除数Y同符号时，第1次做X - Y
   • 异号时，第1次做X + Y

2. 余数处理规则

   • 余数R与Y同符号：商位取1，下一步做2R - Y
   • 余数R与Y异符号：商位取0，下一步做2R + Y

3. 末位恒置1

   • 完成n次迭代后，将商的最低位强制置1，减小误差。

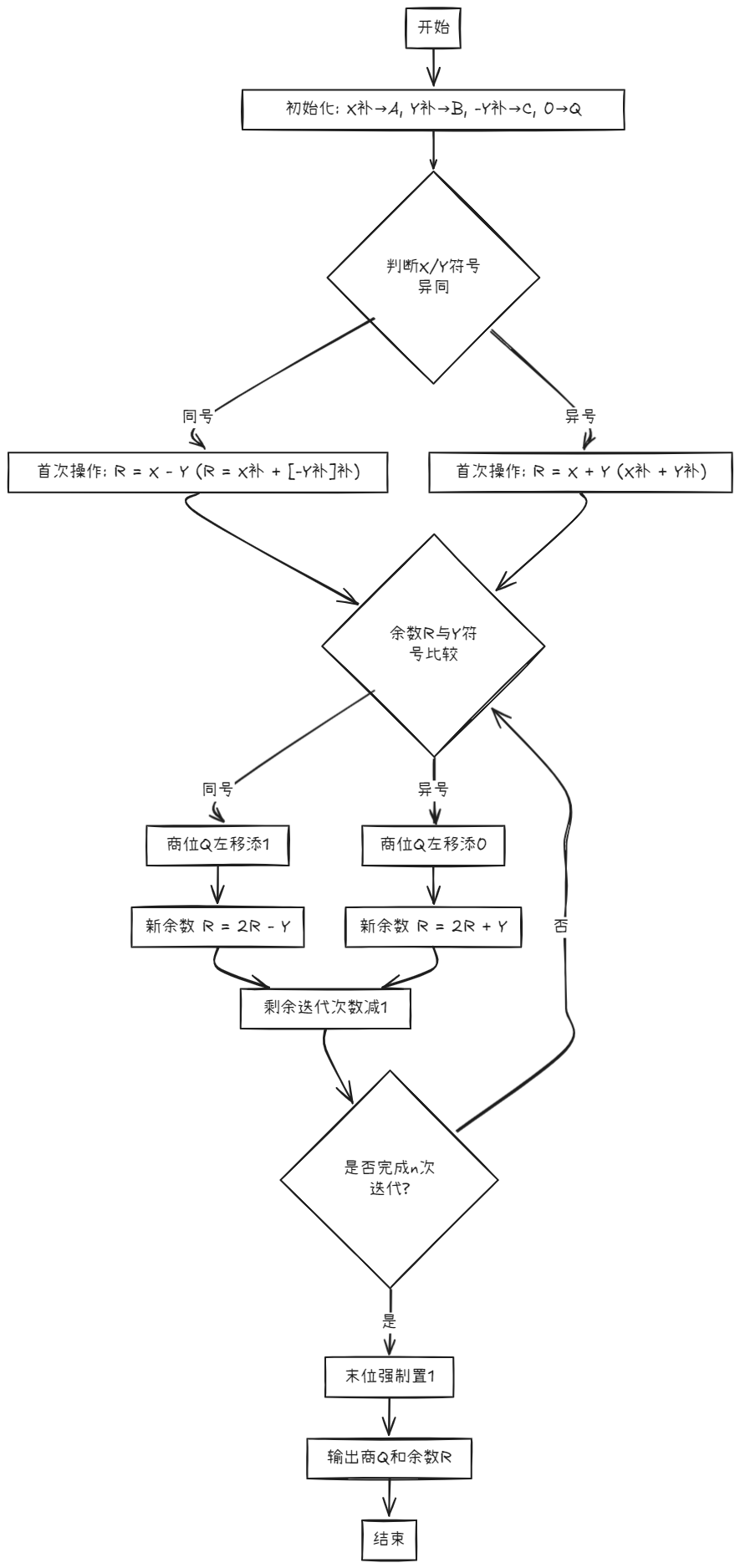

二、算法流程图

三、关键步骤解析

步骤1：初始化和符号判断

• 输入的被除数X和除数Y均以补码形式存储。
• 判断符号位的异同，决定第一次操作是加还是减。

步骤2：余数处理与商位确定

• 余数与除数同符号：商位为1，余数左移后减Y（数学等价于2R - Y）；
• 余数与除数异符号：商位为0，余数左移后加Y（等价于2R + Y）。

步骤3：迭代与末位处理

• 迭代次数为数据总位数（如32位系统需执行32次）；
• 最终对商的最低位强制置1，简化余数修正步骤。

四、实例演示

假设X = -0.10101（补码1.01011），Y = 0.11011（补码0.11011），求X/Y。

1. 初始化

• A = 1.01011（X补）
• B = 0.11011（Y补）
• C = 1.00101（-Y补）
• Q = 0.0000

2. 符号判断

• X补符号位为1，Y补符号位为0 → 异号，第1步执行X + Y：

1.01011   (X补)
+0.11011  (Y补)
------------
0.00110   (余数R, 正数)

3. 处理余数与商位

• 余数R符号为0（与Y同符号），商位Q左移添1 → Q = 0.001；
• 新余数R = 2*0.00110 - 0.11011 = 0.01100 - 0.11011 = 1.10001（负数）。

4. 迭代至结束

• 余数为负（与Y异号），商位添0 → Q = 0.0010；
• R = 2*1.10001 + 0.11011 = 1.00010 + 0.11011 = 1.11101；
• 重复逻辑直至5次迭代完成，强制末位置1，得到商Q = 1.0011（补码形式）。

5. 结果

• 商：-0.1101（真值）；
• 余数：需根据实际运算调整。

五、对比原码除法

特点	补码除法	原码除法
符号处理	符号位直接参与运算	符号位单独处理
余数调整	无需恢复余数（加减交替法）	可能需要恢复余数
适用性	带符号定点数	无符号或需要分离符号的场景
硬件实现	控制逻辑更简单，效率高	需额外处理符号逻辑

4.5.3阵列除法器

阵列除法器是一种利用并行结构实现高速除法运算的硬件设备，通过阵列结构实现多位同时计算。

一、核心设计原理

1. 基于不恢复余数法（加减交替法）
2. 采用n×(n+1)矩阵结构实现n位除法
3. 并行信号传递机制：
   • 水平方向：余数传播通道
   • 垂直方向：进位/借位传递通道

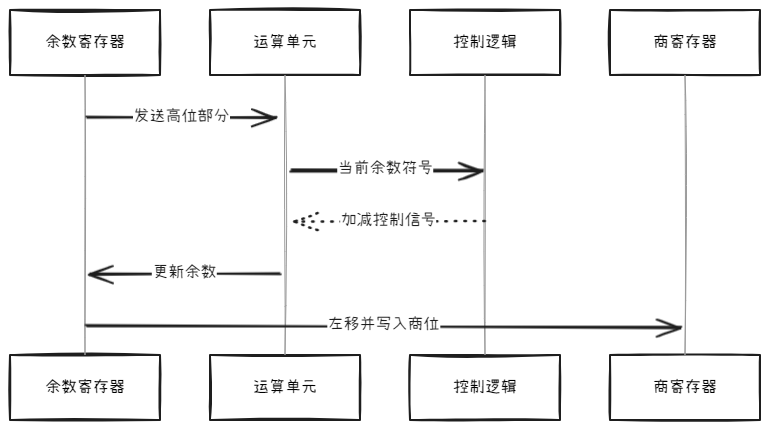

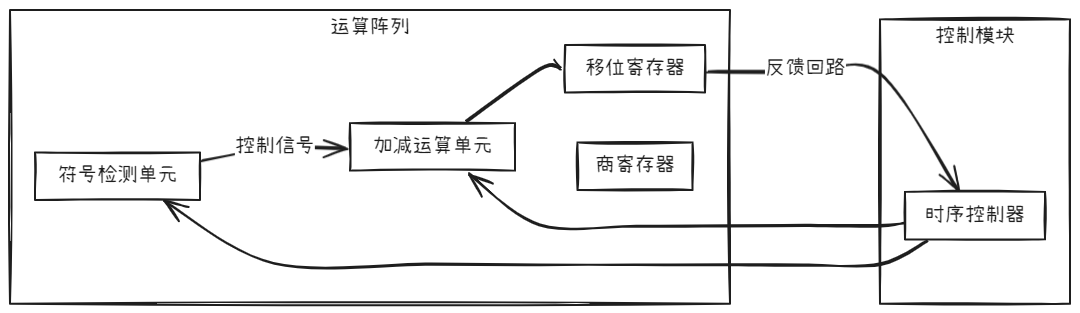

二、硬件结构组成

三、**关键运算步骤（以4位除法为例））

1. 初始化阶段：

   • 被除数装入余数寄存器(8位)
   • 除数装入D寄存器(4位)
   • 清空商寄存器

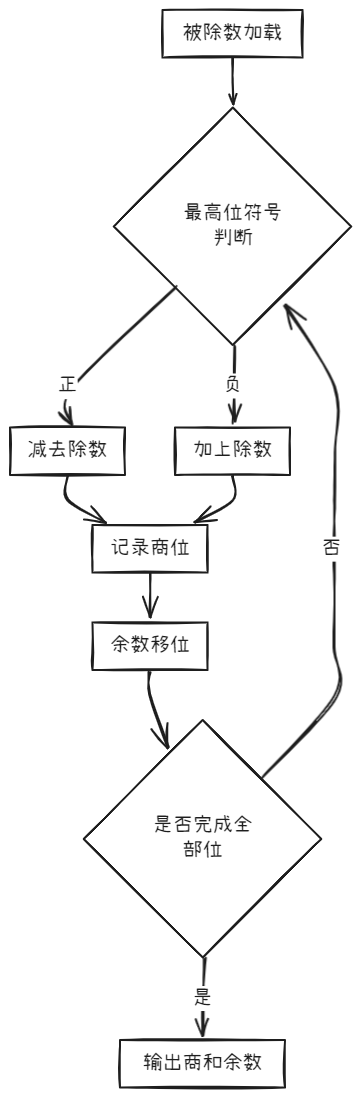

2. 迭代过程（4次循环）：


3. 每位运算详细流程：

   • 符号检测：判断余数最高位（1=负，0=正）
   • 位操作：
     • 余数正：减去除数(D)
     • 余数负：加上除数(D)
   • 商位确定：
     • 新的余数符号决定商值（0/1）
   • 移位操作：
     • 余数左移1位
     • 商寄存器左移1位插入新商位

四、数值运算示例

被除数=0111（7），除数=0011（3）

步数	操作	余数变化	商位
1	初始余数	0111 0000	-
2	0111-0011=0100	0100 <<1=1000	1
3	1000-0011=1101	1101 <<1=1010	0
4	1010+0011=1101	1101 <<1=1010	0
5	1010+0011=1101	最终余数=1	0

结果：商=0010（2），余数=0001（1）

五、关键技术特点

1. 硬件加速优势

   • 运算时间：O(n)
   • 比串行除法快n倍

2. 逻辑复杂度分析

   • 需要n²个可控加减单元
   • 复杂的进位链设计
   • 高精度符号检测电路

3. 核心优点

   • 流水线吞吐量高
   • 时钟周期可预测
   • 适合VLSI实现

4. 应用限制

   • 硬件资源消耗大
   • 功耗较高
   • 主要应用于对速度要求苛刻的DSP芯片

六、电路优化技术

1. 进位提前技术（CLA）
2. 条件求和加法器
3. 符号预测逻辑
4. 热备冗余单元设计
