一. 概述

小安派-Cam-U（AiPi-Cam-U） 是安信可开源团队专门为Ai-M61-32S设计的一款开发板，支持WiFi6、BLE5.3。所搭载的Ai-M61-32S 模组具有丰富的外设接口，具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。
小安派-Cam-U集成了引出USB-C(Type-C)，可接入USB摄像头，目前100w像素摄像头已测试通过。

在这里插入图片描述

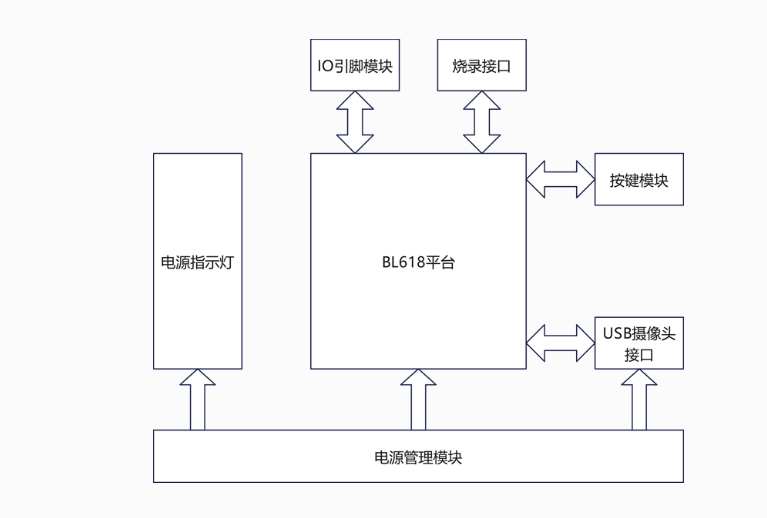

二.系统框图

在这里插入图片描述

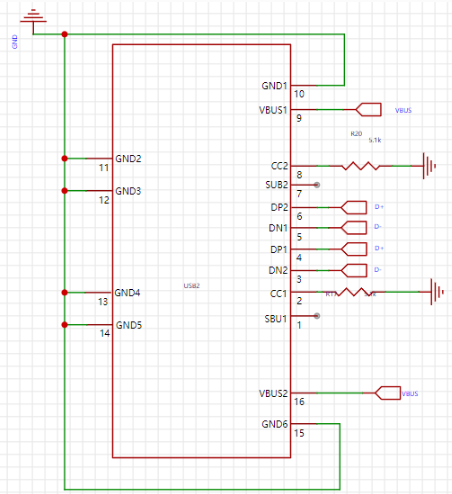

三. USB摄像头接口

集成USB摄像头接口，最高支持100W分辨率

在这里插入图片描述

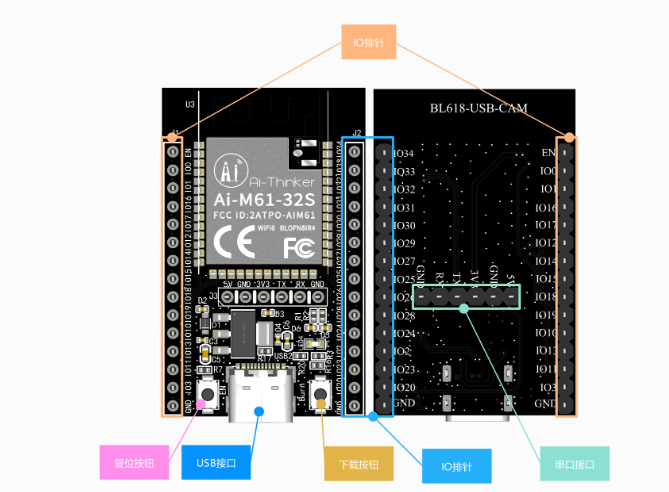

四. IO排针

丰富的IO资源，方便接外设进行测试
在这里插入图片描述

IO名称 功能 IO名称 功能
EN 默认作为芯片使能，高电平有效 IO34 GPIO34/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0
IO0 GPIO0/SPI_SS/I2S_BCLK/I2C_SCL/PWM0/ADC_CH9 IO33 GPIO33/SPI_SCLK/I2S_FS/I2C_SDA/PWM0
IO1 GPIO1/SPI_SCLK/I2S_FS/I2C_SDA/PWM0/ADC_CH8 IO32 GPIO32/SPI_SS/I2S_BCLK/I2C_SCL/PWM0
IO16 GPIO16/SPI_SS/I2S_BCLK/I2C_SCL/XTAL_32K_IN/PWM0 IO31 GPIO31/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0
IO17 GPIO17/SPI_SCLK/I2S_FS/I2C_SDA/XTAL_32K_OUT/PWM0 IO30 GPIO30/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0
IO12 GPIO12/SPI_SS/SDH_CLK/SF3_D0/I2S_BCLK/I2C_SCL/PWM0/ADC_CH6 IO29 GPIO29/SPI_SCLK/I2S_FS/I2C_SDA/PWM0
IO14 GPIO14/SPI_MOSI/SPI_MISO/SDH_DAT3/SF3_D1/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0/ADC_CH4 IO27 GPIO27/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0/ADC_CH10
IO15 GPIO15/SPI_MOSI/SDH_DAT2/SF3_CS/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0 IO25 GPIO25/SPI_SCLK/I2S_FS/I2C_SDA/PWM0
IO18 GPIO18/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0 IO26 GPIO26/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0
IO19 GPIO19/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0/ADC_CH1 IO28 GPIO28/SPI_SS/I2S_BCLK/I2C_SCL/PWM0/ADC_CH11
IO10 GPIO10/SPI_MISO/SDH_DAT1/SF2_D3/I2S_DI/I2S_RCLK_O/I2C_SCLPWM0/ADC_CH7 IO24 GPIO24/SPI_SS/I2S_BCLK/I2C_SCL/PWM0
IO13 GPIO13/SPI_SCLK/SDH_CMD/SF3_D2/I2S_FS/I2C_SDA/PWM0/ADC_CH5 IO2 GPIO2/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0/ADC_CH2
IO11 GPIO11/SPI_MOSI/SDH_DAT0/SF3_CLK/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0 IO23 GPIO23/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0
IO3 GPIO3/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/PWM0/ADC_CH3 IO20 GPIO20/SPI_SS/I2S_BCLK/I2C_SCL/PWM0/ADC_CH0
GND 电源地 GND 电源地

五. 资料获取

源码，手册等，统一放在
安信可科技官方DOCS:https://docs.ai-thinker.com/cam

六. 设计图

小安派-Cam-U 嘉立创开源地址：https://oshwhub.com/ai-thiner_openteam/m6132cam
