一、前言

  这款高速四通道数字隔离器, 我准备用于后面工程设计中。 用于替代原来的光耦。  购买的芯片快递刚刚送到, 下面对它的功能和特性进行初步测试。

GM1713241210_1920_1080.MP4|_-2

二、测试电路

  设计一个电路转接板, 把隔离芯片电源以及两路通道的输入输出通过一个六芯的接口连接到面包板上。  设计单面实验电路板, 直到打印出黑白图才发现, 芯片的封装选择错误了。  应该选择这种宽体的表贴封装,  重新修改芯片的封装, 通过单面板铺设电路,  一分钟之后得到测试电路板。 下面焊接测试。

GM1713242758_1920_1080.MP4|_-6

三、测试结果

  焊接电路板, 清洗之后放置在面包板上进行测试。  通过面包板给 隔离芯片提供 5V 工作电源。  静态电流为 4.6mA。  下面测量一下该芯片两个通道输入输出静态电压。

GM1713243382_1920_1080.MP4|_-4
  使用万用表, 测量各个通道的输入电压和输出电压, 它们都是5V。  后来在引入输入脉冲信号的时候, 发现了一个焊接的故障,  就是开始所使用的焊锡膏太多了, 在芯片底下把四个引线短路了。  将焊接故障修复之后继续后面的测试。

GM1713244131_1920_1080.MP4|_-4

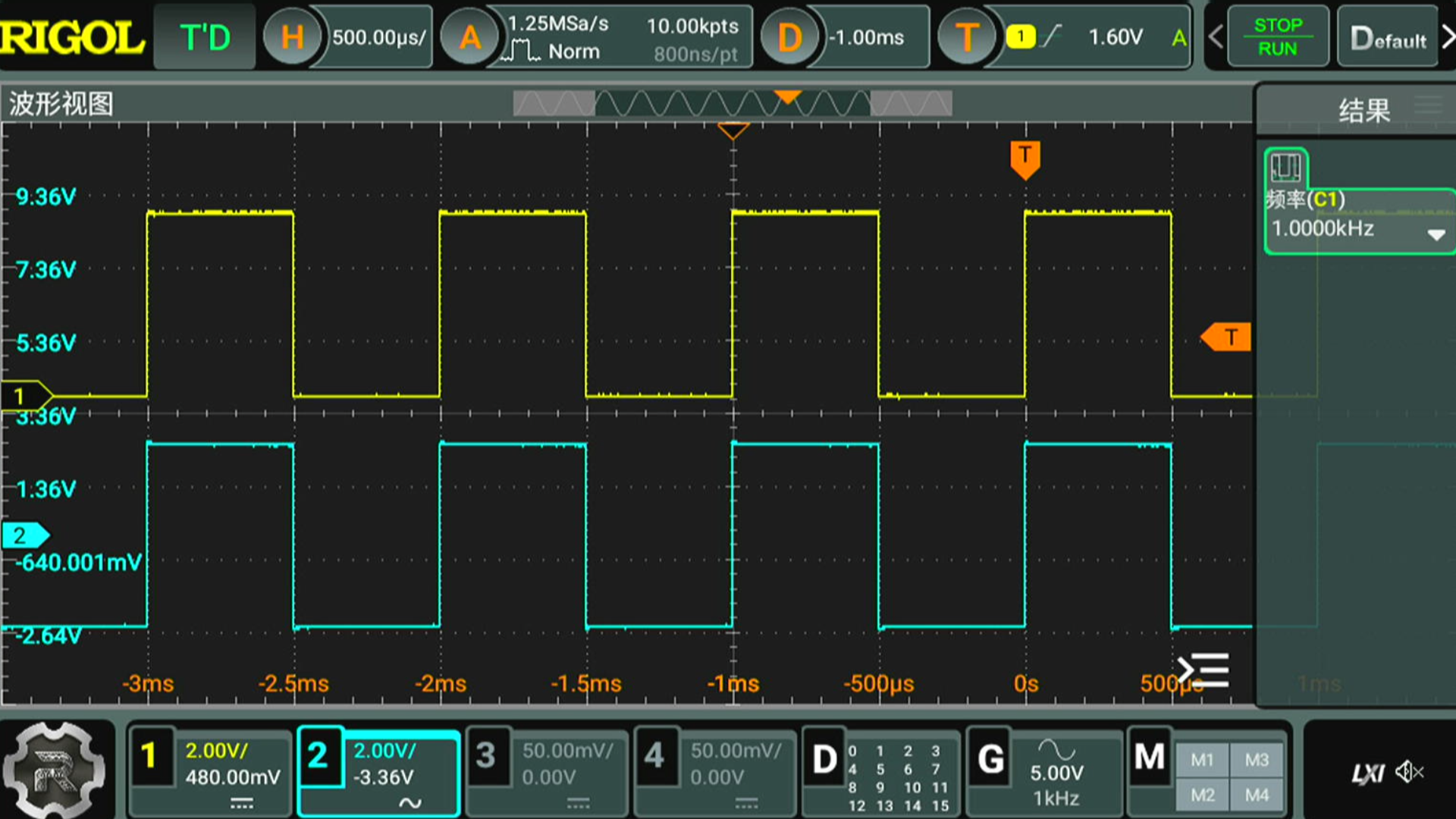

  通过示波器测量隔离通道的输入输出信号,  它们之间是同相关系。  这里需要修正前面测量的结果。 在静态下, 通道在输入悬空的时候, 输入和输出的电平都是低电平。 将输入信号频率提高到1MHz, 可以看到输入输出信号之间的延迟非常小,  下降沿的延迟大约为 16ns,  上升沿的延迟大约为 9ns。

GM1713244491_1920_1080.MP4|_-6



  结 ※


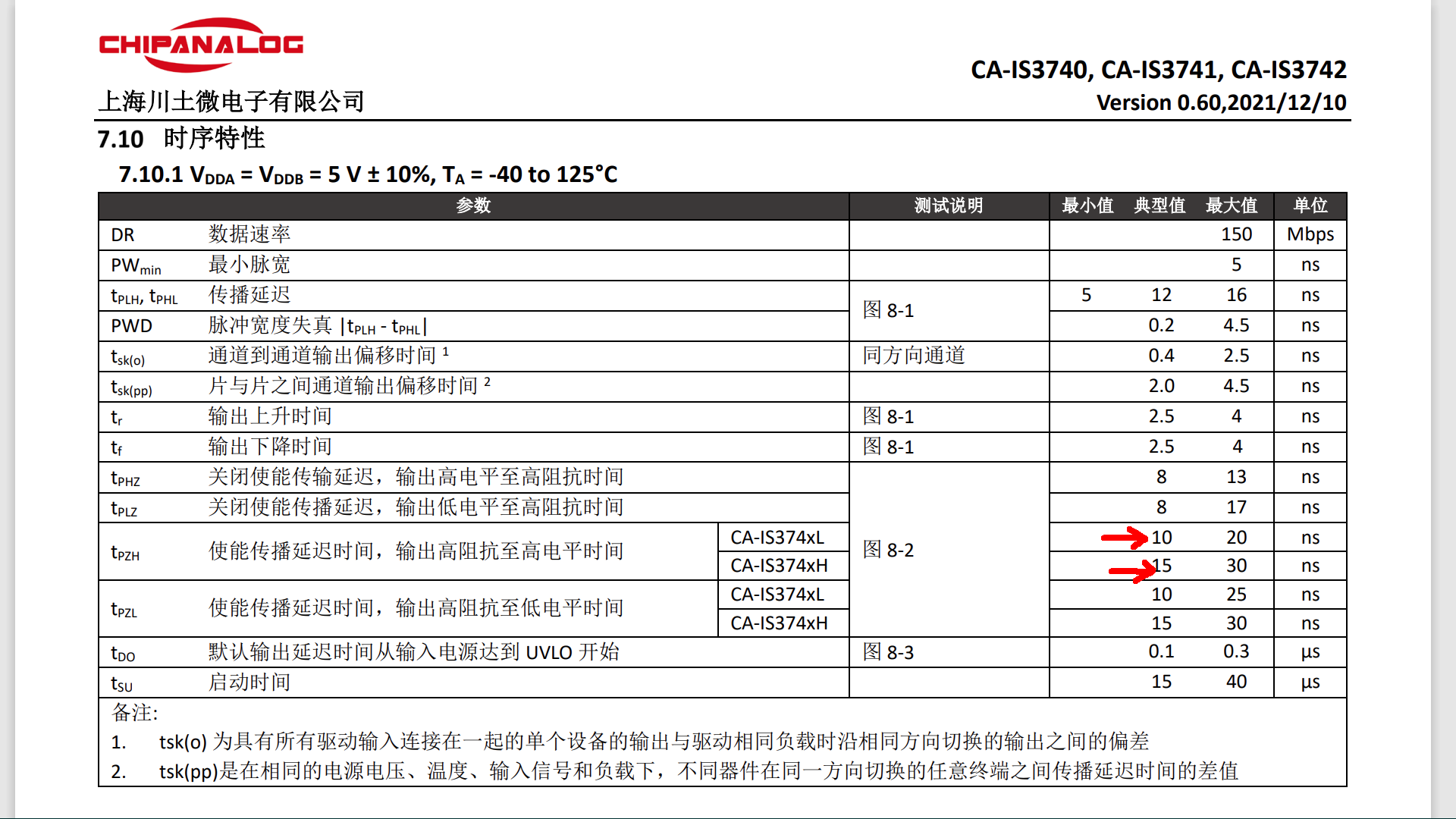

  文测试了四通道高速数字芯片 CA-IS3741的基本特性。  输入输出之间的延迟在10ns左右,  这都满足数据手册上给出的速度数值。   它可以完成高速的数字隔离通讯。 下面在电路工程设计中, 可以替代普通的光耦器件。

GM1713244764_1920_1080.MP4|_-5
