一、产品概述

LT6211UX 是龙迅半导体（Lontium Semiconductor）推出的高性能 HDMI2.0 转 LVDS & MIPI 转换器，支持 4K@60Hz 高分辨率视频传输，集成音频输出功能，具备灵活的端口配置与丰富的格式兼容性，适用于多种显示场景，可通过集成微处理器实现自动运行，也支持外部接口配置。

二、核心功能与参数

（一）HDMI2.0 接收器

1. 兼容性：符合 HDMI2.0b、HDMI1.4、DVI1.0 标准，支持 HDCP2.2/1.4 加密协议，保障数据安全传输。
2. 性能指标：数据速率最高达 6Gbps，支持自适应接收器均衡，满足 4K@60Hz 视频带宽需求。
3. 3D 格式支持
   • 转 LVDS：直接 3D 输出（帧打包逐行）、双向 2D 左右输出（并排半 / 全、行交替）。
   • 转 MIPI：帧打包逐行、并排半 / 全、上下分屏、行交替。
4. 视频格式支持
   • 转 LVDS：CSC 关闭时支持 24 位 RGB；CSC 开启时支持 24 位 YCbCr4:4:4、16/20/24 位 YCbCr4:2:2。
   • 转 MIPI：CSC 关闭时支持 24/30/36 位 RGB、16/20/24 位 YCbCr4:2:2、8 位 YCbCr4:2:0；CSC 开启时支持 24 位 RGB/YCbCr4:4:4、16/20/24 位 YCbCr4:2:2。
5. 其他：集成 EDID 影子存储器，简化显示设备识别流程。

（二）LVDS 发射器（单 / 双 / 四端口）

1. 兼容性：符合 VESA 和 JEIDA 标准，端口数量可配置为 1/2/4 个。
2. ** lanes 配置 **：每个端口含 1 路时钟 lane、3-4 路可配置数据 lane，单数据 lane 速率最高 1.2Gbps。
3. 显示参数：支持 6 位 / 8 位色深，具备可编程发射器摆幅；3D 功能支持直接 3D 输出、双向 2D 左右输出。

（三）MIPI DSI/CSI 发射器（单 / 双 / 四端口）

1. 兼容性：符合 DCS1.1、D-PHY1.2、DSI1.3、CSI-2 1.3 标准，端口数量可配置为 1/2/4 个。
2. lanes 配置：每个端口含 1 路时钟 lane、1-4 路可配置数据 lane，单数据 lane 速率范围 80Mbps-2Gbps。
3. 功能特性：具备可编程发射器摆幅与预加重；3D 支持双端口同时传输左右帧或奇左 / 偶右交替像素；DSI 支持突发模式与非突发模式。
4. 视频格式支持
   • DSI：CSC 关闭时支持打包 16/18/24/30/36 位 RGB、松散打包 18 位 RGB、打包 16/24 位 YCbCr4:2:2、松散打包 20 位 YCbCr4:2:0；CSC 开启时支持打包 16/18/24 位 RGB、松散打包 18 位 RGB、打包 16 位 YCbCr4:2:2。
   • CSI：CSC 关闭时支持 RGB565/666/888、YUV422 8/10 位、传统 YUV420 8 位；CSC 开启时支持 RGB565/666/888、YUV422 8 位。
5. 其他：每半段最大 64 像素重叠，支持各端口视频流复制模式。

（四）数字音频输出

1. I2S 接口：支持 2 通道音频，采样率 32-192kHz，采样位宽 16-24 位。
2. SPDIF 接口：支持 PCM、杜比数字、DTS 数字音频，帧速率最高 192kHz，符合 IEC60958 或 IEC61937 标准。

（五）其他功能

1. 颜色空间转换（CSC）：支持 RGB↔YUV444↔YUV422，仅支持 8 位。
2. 控制与存储：集成 CEC 控制器（无命令解析）、外部振荡器、微处理器、嵌入式 SPI 闪存（用于固件与 HDCP 密钥存储）。
3. 接口与配置：提供 GPIO 用于系统控制，集成 100/400kHz I2C 从机接口，可通过 SPI 或 I2C 接口更新固件。

三、应用场景

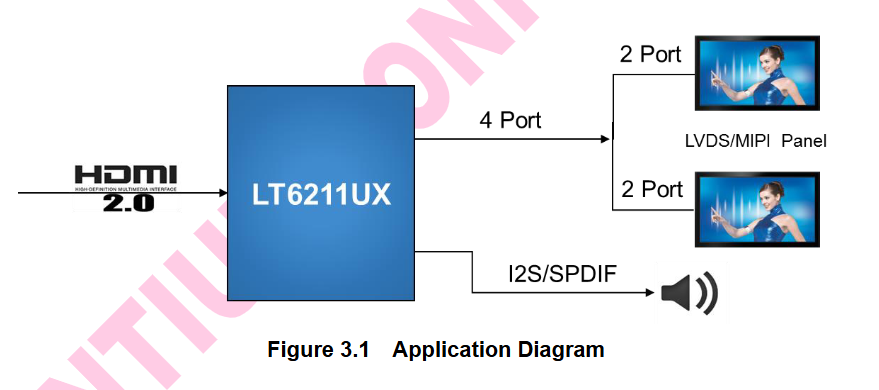

主要用于显示领域，如 VR 设备，可实现 HDMI2.0 信号到 LVDS 或 MIPI 信号的转换，满足高分辨率显示需求（应用 diagram 参考 “HDMI 2.0→LT6211UX→显示设备” 架构）。
