接前文：搅拌器设计 - (10)推进式搅拌桨强度计算

---

继搅拌功率计算系列、搅拌轴设计系列、搅拌桨-轴密封设计系列、搅拌桨-轴连接设计系列文章之后，新开一个专题系列：搅拌器设计。

搅拌器设计系列文章主要包括：偏心距/不平衡力矩计算、搅拌桨功率分配、流体径向力计算以及各种搅拌桨的强度计算：三叶后掠式、圆盘涡轮式、开启涡轮式、桨式、锚式、推进式及框式搅拌器。

本文是第十一篇：框式搅拌桨强度计算。

01引言

下图C.1.7-1、图C.1.7-2所示的框式搅拌桨，对流体作功时的危险断面在I-I断面及Ⅱ-Ⅱ断面上。

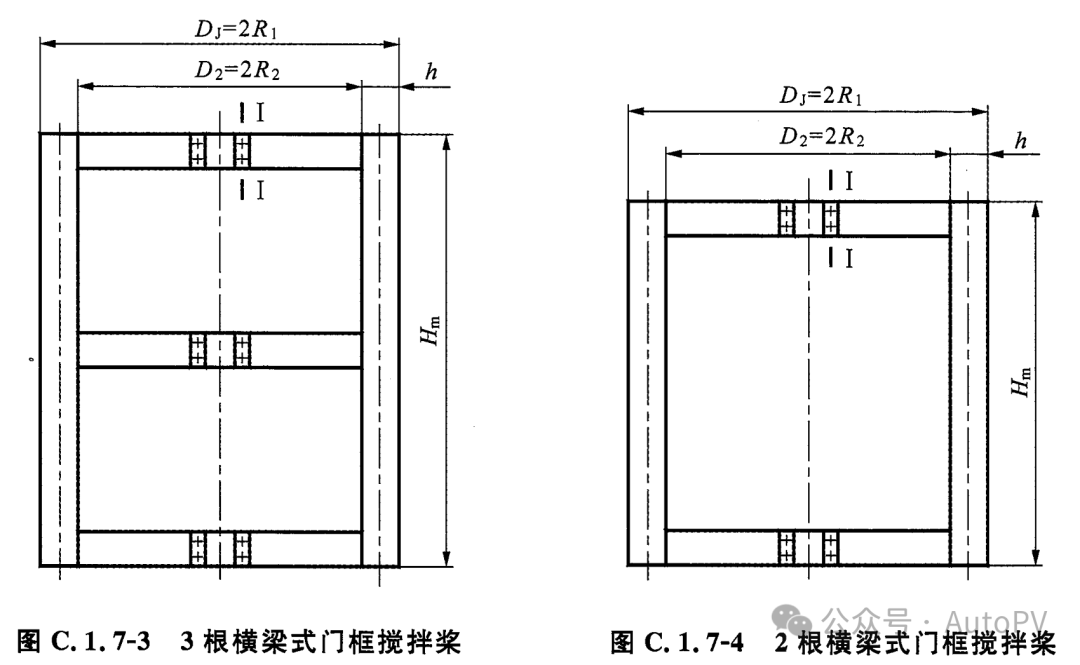

对于3根或2根横梁式门框搅拌桨，其危险断面在图C.1.7-3、图C.1.7-4中所示每根横梁的I-I断面上。强度计算可参照上述公式。

02计算程序

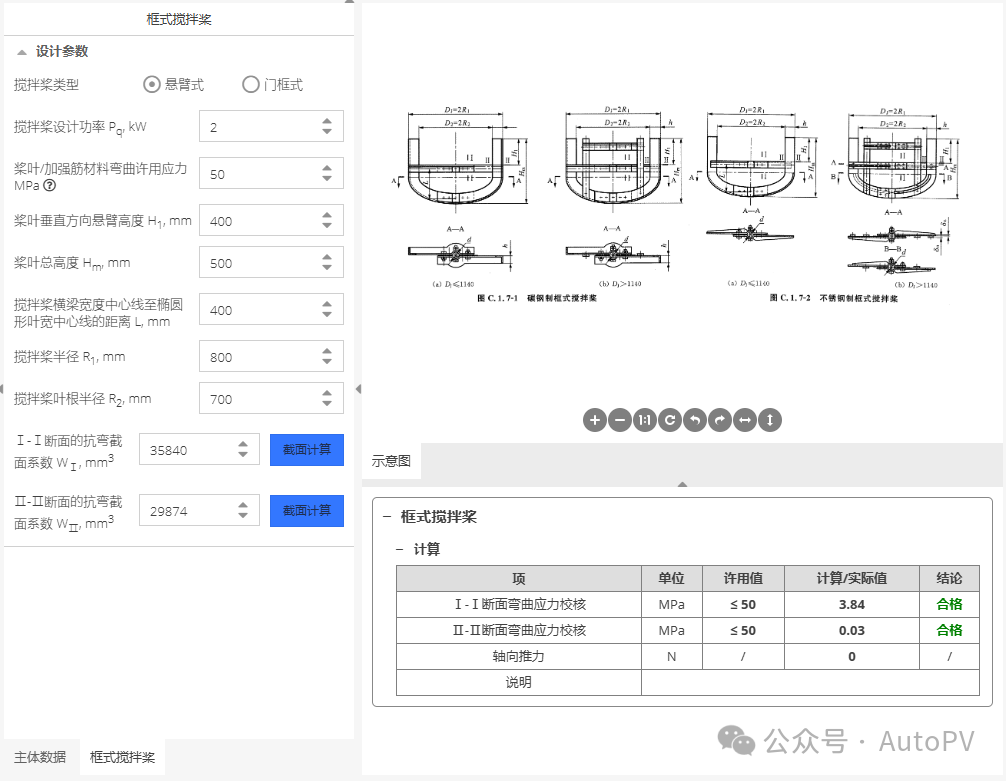

程序界面 👇

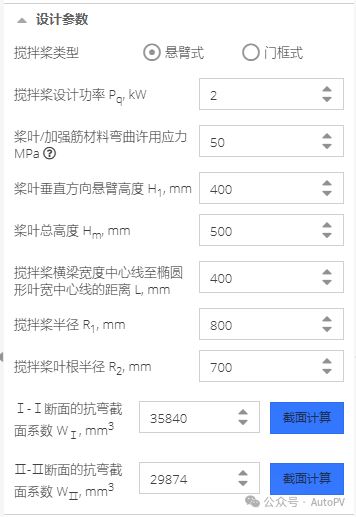

设计参数 👇

搅拌桨支持悬臂式和门框式两种型式。

桨叶材料弯曲许用应力按照 HG/T 20569-2013 表 C.1.5 确定。

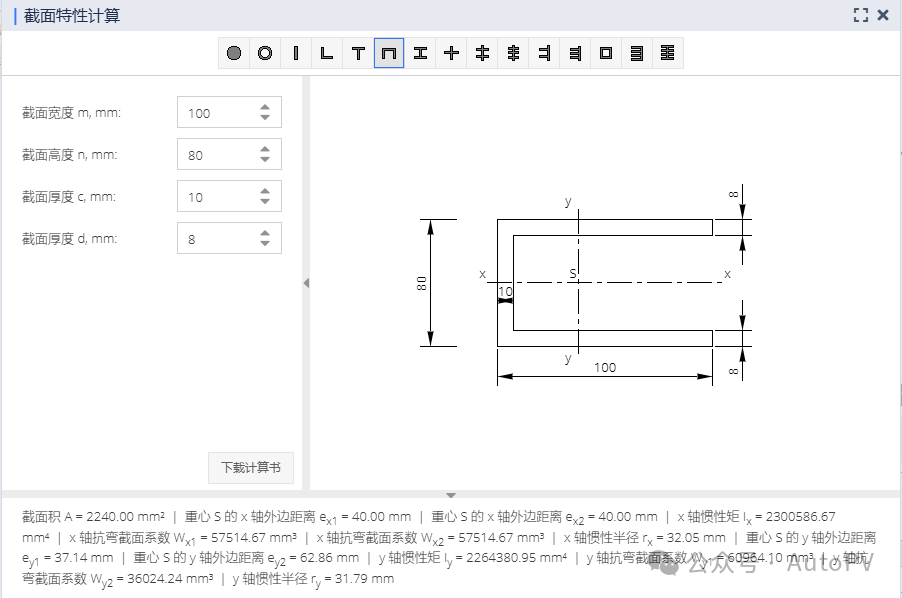

抗弯截面系数可独立计算：

支持如下截面形状：

03计算结果及计算书

实时计算结果 👇

计算结果包含桨叶Ⅰ-Ⅰ及Ⅱ-Ⅱ的强度计算及校核、轴向推力计算。

注：输入数据变化后，程序会自动重新计算，保证结果实时性。

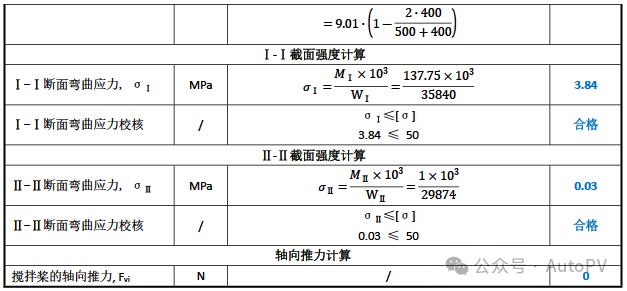

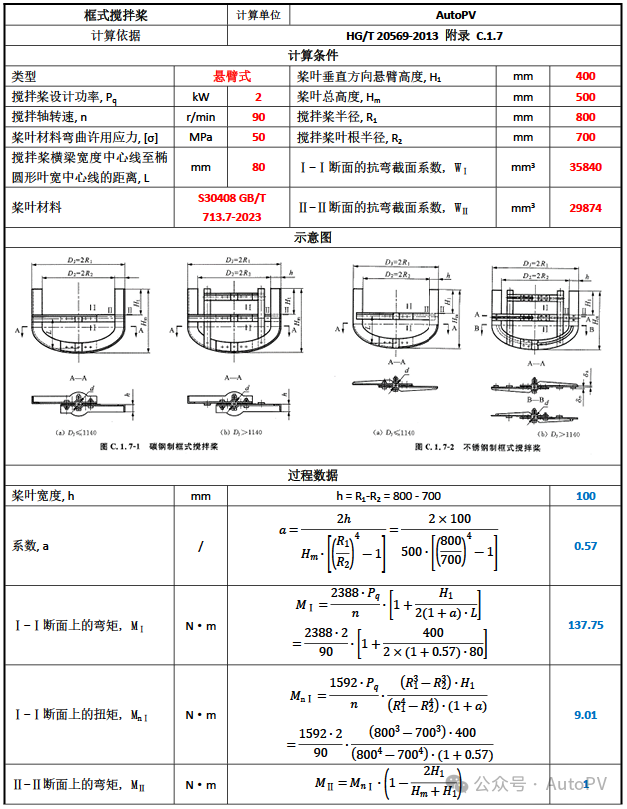

计算书 👇

计算书包括桨叶Ⅰ-Ⅰ及Ⅱ-Ⅱ的强度计算及校核、轴向推力计算。

注：公网会员支持下载PDF格式计算书，私有部署实例支持下载Word格式计算书。

04软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

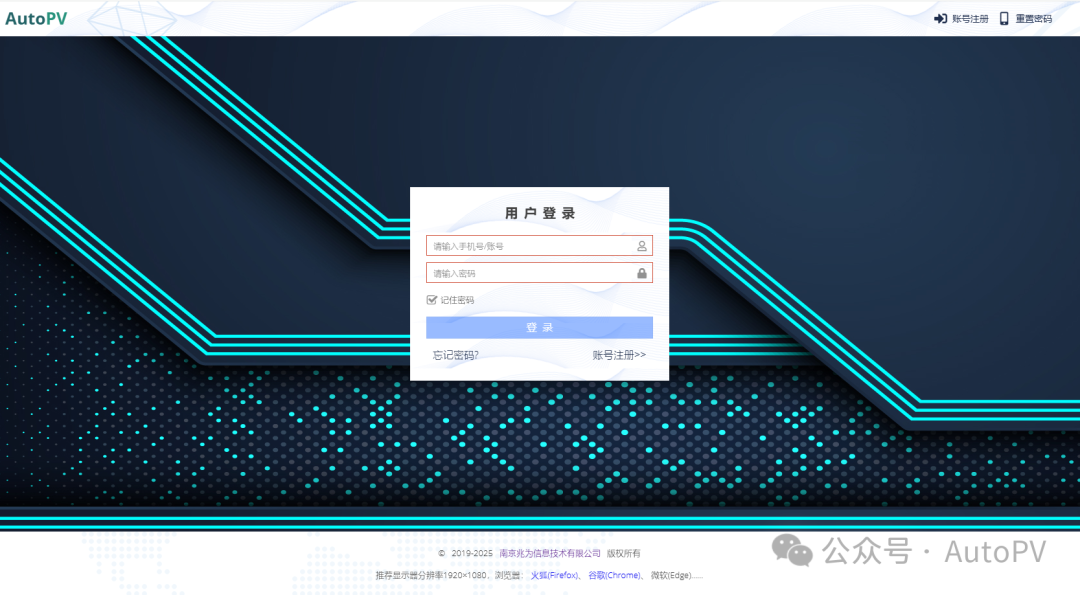

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

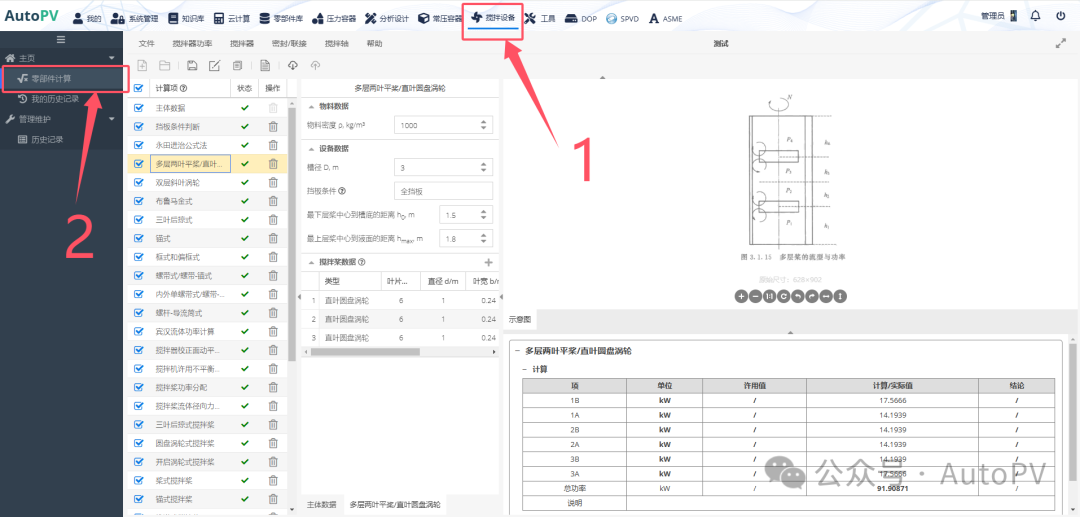

单击顶部 [搅拌设备] 菜单 👇

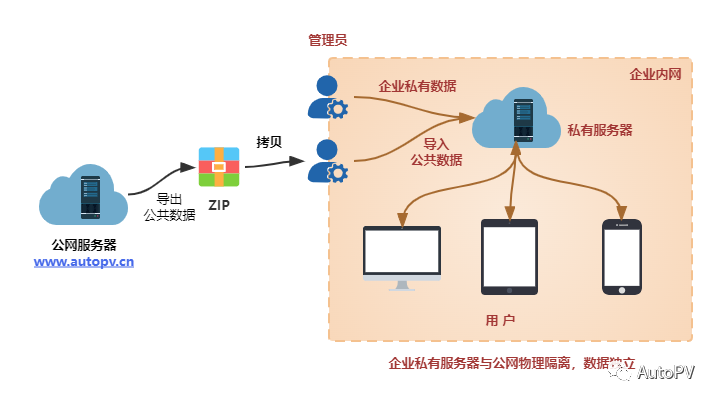

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
