龙迅LT86102SXE 芯片简介：HDMI1.4 & DVI1.0 1:2 Splitter

LT86102SXE是龙迅半导体推出的第四代1:2HDMI/DVI分配器，基于ClearEdge技术，支持HDMI1.4和DVI1.0协议，可实现4Kx2K@60Hz视频分配。产品具备信号补偿能力，集成HDCP1.4中继引擎，支持硬件/软件控制，适用于多屏展示、会议室投影等场景。提供LQFP80封装，工作温度-40℃~+85℃，最小包装1190片/托盘。

MB16698594834

409人浏览 · 2025-10-15 11:32:43

MB16698594834 · 2025-10-15 11:32:43 发布

一、产品核心定位

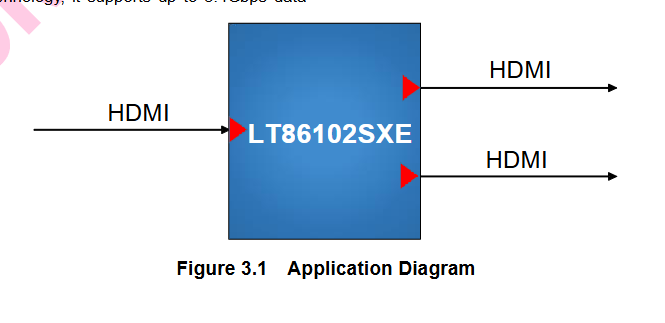

LT86102SXE 是龙迅半导体（Lontium Semiconductor）推出的第 4 代 1:2 HDMI/DVI 分配器，基于 ClearEdge™技术，可将 1 路 HDMI/DVI 信号复制输出至 2 路 HDMI/DVI 端口，支持 2 个不同的 HDMI/DVI 接收 / 显示终端，核心满足多显示设备信号分配与中继需求。

二、关键特性

协议与分辨率支持：符合 HDMI 1.4 和 DVI 1.0 规范，支持 3D 视频格式、4Kx2K 扩展分辨率（最高数据速率 3.4Gbps），以及 4Kx2K@60Hz YCbCr 4:2:0 格式。
信号补偿能力：具备自适应均衡和去加重功能，可补偿长电缆传输的信号损耗；接收端每个数据通道集成 ODT（终端匹配电阻）、自适应均衡器和 CDR（时钟数据恢复）电路，发射端每个数据通道配备带可选回接终端的去加重驱动器，时钟通道搭载高性能 PLL（锁相环），再生低抖动输出时钟用于数据恢复。
HDCP 功能：集成符合 HDCP 1.4 规范的中继引擎，支持全硬件控制或可选软件控制（由外部 MCU 控制）的 HDCP 操作；HDCP 密钥可预编程内置，也可存储于外部 EEPROM。
兼容性与控制：集成 CEC（消费电子控制）控制器、EDID（扩展显示识别数据）影子 RAM 及嵌入式 EDID（上游端口可访问，直至外部 MCU 加载真实 EDID）；DDC（显示数据通道）接口支持 5V 耐压。
端口配置：1 个 HDMI/DVI 输入端口，最多 2 个 HDMI/DVI 输出端口。
